В последние годы тепловые насосы становятся популярными как эффективное и экологически чистое решение для отопления и охлаждения зданий. Для их успешной работы необходимо правильно организовать систему геотермального бурения, включая создание скважин для обеспечения необходимого теплообмена. В статье рассмотрим ключевые аспекты бурения скважин для тепловых насосов: выбор оборудования, технологии бурения и факторы, влияющие на эффективность системы. Эта информация будет полезна как специалистам в области энергетики, так и владельцам частных домов, стремящимся оптимизировать свои системы отопления.
Параметры и принцип действия скважин для тепловых насосов
Скважина, предназначенная для работы теплового насоса, включает в себя специальный контур. В этом контуре циркулирует уникальный жидкий состав, обладающий особыми характеристиками. Этот состав не замерзает даже при отрицательных температурах. Обычно для этих целей применяется пропиленгликоль, который также называют рассолом.
Контур погружается вглубь до дна скважины, где, взаимодействуя с грунтом, находящимся ниже уровня промерзания, он нагревается. На входе в скважину пропиленгликоль имеет температуру около минус одного градуса по Цельсию, а на выходе его температура достигает 6-8 градусов. Эта температура вполне достаточна для эффективного обогрева.

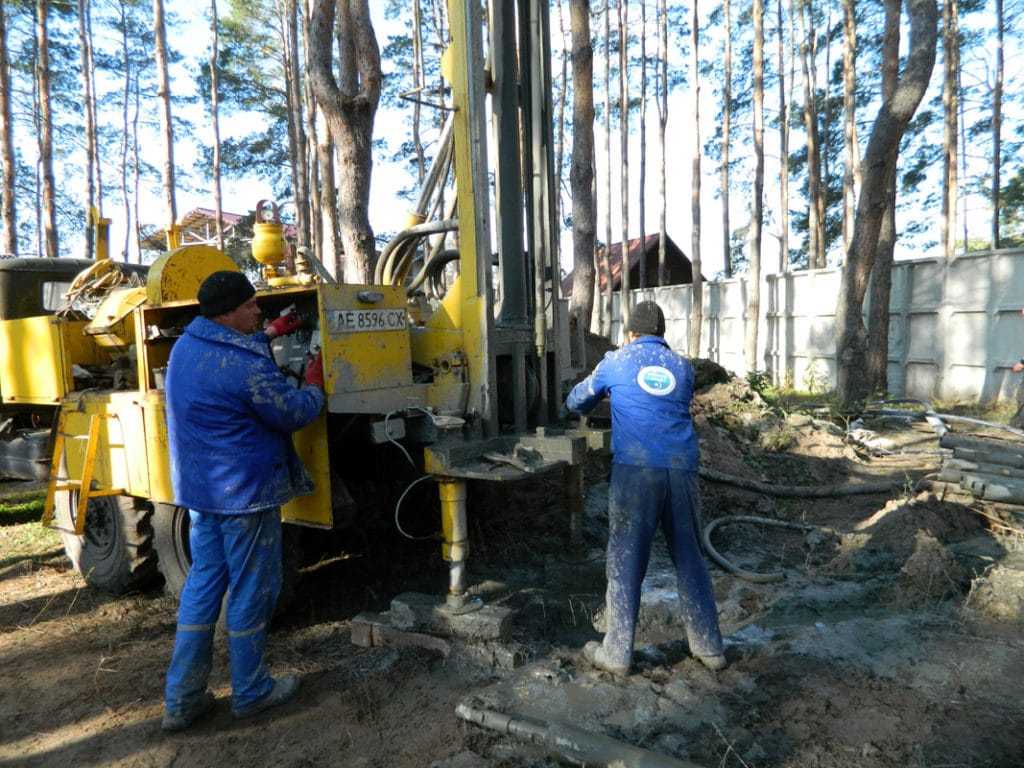

Бурение скважин для тепловых насосов
На выходе происходит теплообмен между скважинным контуром и наружным контуром, в котором циркулирует хладагент. При взаимодействии этих контуров хладагент нагревается и превращается в газ. Затем осуществляется повторный теплообмен, что соответствует общим принципам работы всех тепловых насосов.
Эксперты в области геотермальной энергетики отмечают, что бурение скважин для тепловых насосов требует особого подхода и тщательной подготовки. Важным аспектом является выбор места для бурения, который должен учитывать геологические условия и уровень грунтовых вод. Специалисты подчеркивают, что правильная оценка этих факторов позволяет избежать проблем с эффективностью работы системы.
Кроме того, необходимо учитывать глубину скважин, которая может варьироваться в зависимости от климатических условий и потребностей объекта. Бурение должно проводиться с использованием специализированного оборудования, что обеспечивает высокую точность и минимизирует воздействие на окружающую среду.
Также эксперты акцентируют внимание на необходимости соблюдения всех норм и стандартов, что гарантирует безопасность и долговечность системы. В итоге, качественное бурение скважин является ключевым этапом для успешной эксплуатации тепловых насосов и достижения максимальной эффективности их работы.
https://youtube.com/watch?v=ABuF_OsSGBw
Количество необходимых под теплонасос скважин
Определение необходимого количества скважин для эффективной работы тепловых насосов зависит от множества факторов. Важную роль здесь играют как тип почвы, так и технические характеристики самого оборудования. Эффективность теплоотдачи варьируется в зависимости от типа грунта:
- При установке первичного контура в песчаных или других сухих грунтах теплоотдача составляет примерно 30 ватт на погонный метр.
- Грунты с высоким уровнем влажности демонстрируют большую эффективность, достигая около 60 ватт. Это связано с наличием подземных водоемов на небольшой глубине.
- Твердые каменные породы обеспечивают наивысшую эффективность теплоотдачи, которая колеблется от 65 до 85 ватт на погонный метр.
- Обычные земляные грунты с умеренной влажностью показывают показатель теплопередачи около 50 ватт на метр. Поскольку этот тип грунта является наиболее распространенным, 50 ватт принимается за среднее значение.
Если есть возможность, перед бурением скважин рекомендуется провести локальную геологоразведку. В противном случае стоит использовать усредненные данные.
Кроме типа грунта, необходимо учесть и другие параметры. Расчет количества скважин можно выполнить следующим образом:
- Определяется средний показатель эффективности теплоотдачи грунта. В качестве примера возьмем среднее значение 50 ватт.
- Рассчитывается необходимая мощность теплового насоса для конкретного здания. Ориентировочно ее можно определить как 0.7 киловатта на 10 квадратных метров. Таким образом, для дома площадью 100 квадратных метров потребуется мощность 7 киловатт или 7000 ватт. Этот показатель рассчитан при условии хорошей теплоизоляции и стандартной высоте потолков в 270 сантиметров.
- Определяется необходимая длина контура: 7000 ватт делим на 50 ватт на метр, что дает протяженность контура в 140 метров.
- При средней глубине скважины в 30 метров, проведя расчет и округление, получаем необходимое количество скважин, равное 5.
| Особенность бурения | Влияние на эффективность теплового насоса | Рекомендации по оптимизации |
|---|---|---|
| Геологические условия | Определяют тип грунта, наличие водоносных горизонтов, теплопроводность. Влияют на выбор типа зонда и глубину бурения. | Проведение геологических изысканий, анализ теплопроводности грунта, выбор оптимального типа зонда (вертикальный, горизонтальный, спиральный). |
| Глубина и количество скважин | Чем глубже скважина, тем стабильнее температура грунта. Количество скважин зависит от требуемой тепловой мощности и площади участка. | Расчет необходимой глубины и количества скважин на основе тепловой нагрузки здания и характеристик грунта. Использование специализированного ПО для проектирования. |
| Диаметр скважины | Влияет на объем заполняющего материала (раствора) и, соответственно, на теплообмен. | Оптимальный диаметр скважины для конкретного типа зонда и грунта. Избегание чрезмерно большого диаметра, который может увеличить стоимость бурения и объем раствора. |
| Тип зонда | Вертикальные, горизонтальные, спиральные. Выбор зависит от площади участка, геологических условий и требуемой эффективности. | Выбор зонда, соответствующего условиям участка и бюджету. Вертикальные зонды эффективнее на небольших участках, горизонтальные — на больших. |
| Заполнение скважины (тампонаж) | Качество заполнения влияет на теплопроводность между зондом и грунтом, а также на защиту водоносных горизонтов. | Использование высокотеплопроводных растворов (бентонитовые, цементные). Контроль качества заполнения для предотвращения пустот. |
| Наличие грунтовых вод | Могут влиять на стабильность скважины, теплообмен и требовать дополнительных мер по гидроизоляции. | Учет уровня грунтовых вод при проектировании. При необходимости — использование обсадных труб и специальных методов тампонажа. |
| Температура грунта | Определяет потенциал теплоотдачи/теплопоглощения. | Проведение температурных замеров грунта на разных глубинах. Учет сезонных колебаний температуры. |
| Расстояние между скважинами | Недостаточное расстояние может привести к тепловому истощению грунта. | Соблюдение рекомендуемых расстояний между скважинами для предотвращения взаимного влияния и обеспечения стабильной работы системы. |
| Оборудование для бурения | Выбор буровой установки зависит от типа грунта, глубины и диаметра скважин. | Использование современного, специализированного оборудования, соответствующего условиям бурения. |
| Квалификация буровой бригады | Опыт и знания буровиков напрямую влияют на качество и безопасность работ. | Привлечение квалифицированных специалистов с опытом бурения скважин для тепловых насосов. |
Интересные факты
Вот несколько интересных фактов о бурении скважин для тепловых насосов:
-
Геотермальные ресурсы: Бурение скважин для тепловых насосов позволяет использовать геотермальную энергию, которая является устойчивым и возобновляемым источником тепла. В зависимости от глубины скважины, температура грунта может достигать 10-20°C на глубине всего 10-20 метров, что делает такие системы эффективными даже в холодном климате.
-
Типы бурения: Существует несколько методов бурения для установки тепловых насосов, включая вертикальное и горизонтальное бурение. Вертикальные скважины обычно используются в условиях ограниченного пространства, тогда как горизонтальные скважины могут быть более эффективными в плане теплообмена, так как они обеспечивают большую площадь контакта с грунтом.
-
Экологические аспекты: Бурение для тепловых насосов имеет низкое воздействие на окружающую среду по сравнению с традиционными источниками энергии. Процесс бурения минимизирует разрушение экосистемы, а использование геотермальной энергии снижает выбросы углекислого газа, что делает его более экологически чистым вариантом для отопления и охлаждения зданий.
https://youtube.com/watch?v=fkz5dfZtKrM
Срок исправного функционирования скважин
Срок службы скважины, пробуренной для теплового насоса, во многом зависит от качества бурения и материалов, использованных при ее обустройстве.
Основной частью скважины является коллектор. Если он изготовлен из коррозионно-устойчивого металла, его срок службы может достигать 70 лет. В случае применения полимерной трубы, коллектор может прослужить около 50-60 лет.
Тем не менее, не следует забывать о скважине сразу после завершения ее обустройства. В течение первого года необходимо регулярно контролировать ее состояние, так как грунт может оседать. Если оседание окажет влияние на целостность скважины, важно незамедлительно провести необходимые ремонтные работы.
Разновидности скважин для тепловых насосов

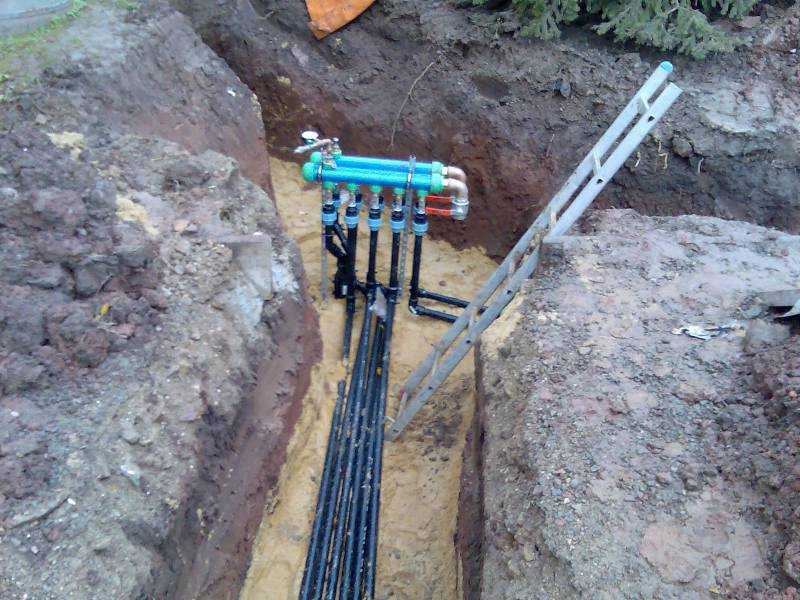

Бурение горизонтальных скважин для тепловых насосов
Классификация скважин основывается на методах их бурения. В зависимости от этого выделяют несколько типов скважин:
- Скважины вертикального бурения. Этот метод позволяет создать первичный контур на глубинах, где грунт обладает высокой теплоотдачей. Однако для бурения вертикальных скважин необходимо использовать специализированную технику.
- Скважины горизонтального бурения. Для такого типа скважин требуется наличие придомового участка площадью не менее двух соток. При горизонтальном бурении необходимо удалить слой грунта на глубину около полуметра ниже уровня промерзания, что зависит от региона. Этот метод считается наиболее простым с технической точки зрения, но требует значительных трудозатрат.
- Скважины наклонного бурения. Этот способ будет полезен в условиях ограниченного пространства. Даже вертикальные скважины требуют определенного расстояния друг от друга. Наклонное бурение позволяет использовать площадь всего в 4 квадратных метра. Теоретически его можно проводить даже в подвале частного дома, если он не построен на монолитном фундаменте. С технической стороны это решение является самым сложным.
Технология создания скважин под теплонасосы
Создание скважин для теплонасосов требует применения специализированных буровых установок. Однако перед началом работы необходимо внимательно рассчитать параметры самой скважины. Ключевыми аспектами являются ее глубина и материалы, которые будут использованы при монтаже.
Необходимая глубина скважин для тепловых насосов
Глубина бурения скважин для тепловых насосов определяется с учетом ряда факторов. К ним относятся площадь здания и, соответственно, объем тепла, необходимый для его отопления. Также важными являются типы грунтов и доступная площадь для размещения скважин. Если нет ограничений по площади, оптимальным вариантом будет создание нескольких скважин средней глубины, около 30 метров. Хотя современные технологии позволяют бурить на глубину 100 метров и более, лучше избегать этого, так как обслуживание и мониторинг состояния скважин значительно проще при меньших глубинах.
Материалы для оборудования скважины
Коллектор для скважины может быть изготовлен как из металлических материалов, так и из полимеров. Кроме установки самого коллектора, необходимо также провести работы по его изоляции от окружающего грунта. Промежуток между трубой коллектора и землёй следует заполнить специальным составом. При выборе этих компонентов ключевое значение имеет их качество и теплопроводность, так как именно от этого зависит эффективность передачи тепла.

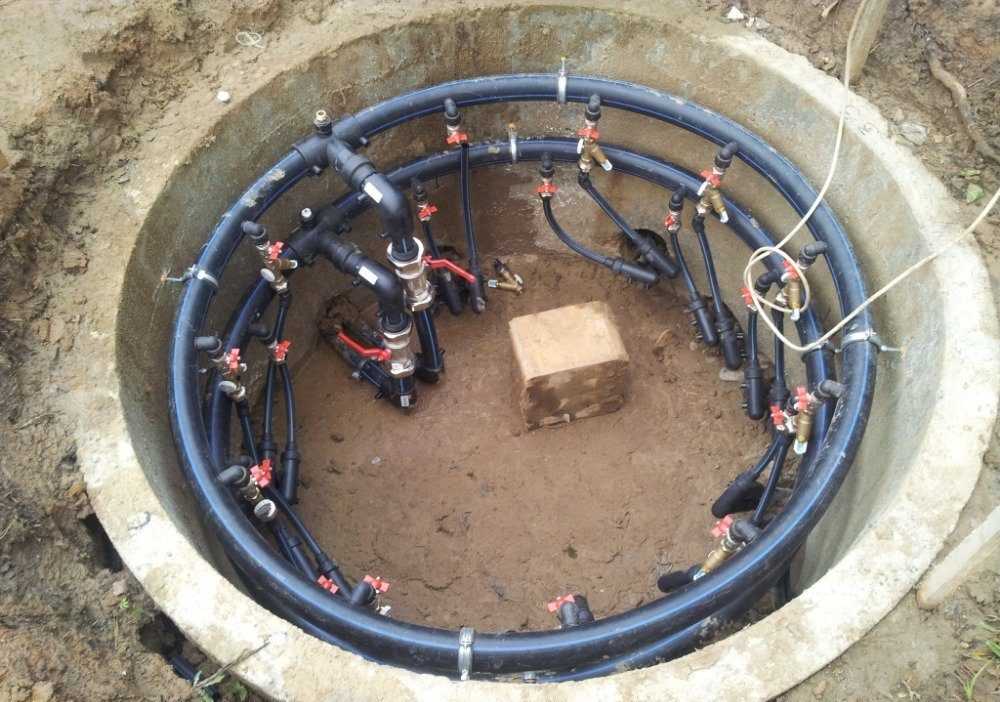

Геотермальная скважина
Наилучшим выбором будет металлический коллектор. Он не только имеет более длительный срок службы, но и демонстрирует более высокую теплопроводность по сравнению с полимерными аналогами. Что касается заполнителя, то он должен обладать достаточной прочностью, чтобы защитить систему от усадочных деформаций. Если не обеспечить защиту от усадки грунта, это может привести к повреждению теплового контура и его выходу из строя. Идеальным вариантом для заполнителя считается бетонит.
Бурение скважины для геотермальных тепловых насосов требует внимательных расчетов и тщательной подготовки. Качество выполнения этого процесса напрямую влияет не только на эффективность работы теплового насоса, но и на срок его службы.
https://youtube.com/watch?v=2CPQ2BpU-KA
Экологические аспекты бурения скважин для тепловых насосов
Бурение скважин для тепловых насосов представляет собой важный этап в установке систем геотермального отопления и охлаждения. При этом необходимо учитывать не только технические, но и экологические аспекты, которые могут существенно повлиять на окружающую среду и здоровье человека.
Одним из основных экологических аспектов является воздействие на подземные воды. При бурении скважин важно соблюдать нормы и правила, чтобы избежать загрязнения водоносных горизонтов. Используемые буровые жидкости и смазочные материалы должны быть безопасными и не содержать токсичных веществ. Кроме того, необходимо контролировать уровень бурения, чтобы не пересечь границы водоносных слоев, что может привести к смешиванию различных вод и ухудшению их качества.
Также стоит обратить внимание на возможное воздействие на экосистемы, находящиеся вблизи места бурения. Процесс бурения может нарушить естественный баланс в почве и привести к разрушению мест обитания животных и растений. Поэтому перед началом работ рекомендуется проводить экологическую экспертизу, которая позволит оценить потенциальные риски и разработать меры по их минимизации.
Еще одним важным аспектом является шумовое загрязнение, возникающее в процессе бурения. Используемое оборудование может создавать значительный уровень шума, что негативно сказывается на местных жителях и дикой природе. Для снижения шумового воздействия можно использовать специальные технологии и оборудование, а также проводить работы в определенные часы, чтобы минимизировать дискомфорт для окружающих.
Не менее важным является вопрос утилизации отходов, образующихся в процессе бурения. Это могут быть как твердые, так и жидкие отходы, которые требуют правильного обращения. Необходимо заранее разработать план утилизации, чтобы избежать загрязнения почвы и водоемов. В некоторых случаях может потребоваться привлечение специализированных компаний для безопасной утилизации отходов.
В заключение, экологические аспекты бурения скважин для тепловых насосов требуют внимательного подхода и соблюдения всех необходимых норм и стандартов. Это не только поможет сохранить окружающую среду, но и обеспечит долгосрочную эффективность работы системы теплового насоса, минимизируя возможные негативные последствия для экосистемы и здоровья человека.
Вопрос-ответ
Какой глубины должна быть скважина для теплового насоса?
Скважины под тепловой насос обычно бурятся в районе 40-60 метров. Если брать в расчёт 200 метров, это получается около 2-3 дней для наших специалистов. Нужно учитывать также особенности геологии, поскольку бурение по камню и песку — это два совершенно разных типа работы.
Что такое бурение скважин под тепловые насосы?
Бурение скважин под тепловые насосы — это процесс создания вертикальных или горизонтальных каналов в грунте, через которые циркулирует теплоноситель. Эти каналы позволяют извлекать тепло из земли или передавать его обратно, в зависимости от режима работы насоса.
Какую глубину нужно бурить для установки теплового насоса?
Типичная глубина составляет от 50 до 200 метров, хотя она может варьироваться в зависимости от местных условий и конкретных потребностей в тепле. Более глубокие скважины, особенно превышающие 100 метров, как правило, обеспечивают более стабильную температуру в течение всего года, что повышает эффективность системы теплового насоса.
Какой насос лучше использовать для бурения скважин?
Для скважины специалисты рекомендуют приобретать именно погружной насос и обращать внимание на его мощность. Чем выше показатель, тем более стабильный напор воды он обеспечит. Различают следующие виды погружных насосов для скважин: центробежные, винтовые и вибрационные.
Советы
СОВЕТ №1
Перед началом бурения скважины для теплового насоса, обязательно проведите геологическое исследование участка. Это поможет определить тип грунта и уровень подземных вод, что существенно повлияет на выбор технологии бурения и эффективность работы системы.
СОВЕТ №2
Выбирайте квалифицированную компанию для выполнения бурительных работ. Убедитесь, что у подрядчика есть опыт в бурении скважин для тепловых насосов и положительные отзывы от предыдущих клиентов. Это снизит риски и обеспечит качественное выполнение работ.
СОВЕТ №3
Обратите внимание на глубину бурения. Для эффективной работы теплового насоса важно, чтобы скважина достигала необходимой глубины, где температура грунта будет стабильной и подходящей для отопления или охлаждения. Обычно это 50-150 метров, но зависит от климатических условий вашего региона.
СОВЕТ №4
Не забывайте о документации и разрешениях. Перед бурением скважины необходимо получить все необходимые разрешения от местных властей и соблюдать экологические нормы. Это поможет избежать юридических проблем и обеспечит безопасность окружающей среды.
