Печь-сетка для бани — эффективный способ обогрева и важный элемент, создающий атмосферу в парной. В этой статье мы рассмотрим, как самостоятельно соорудить такую печь, используя доступные материалы и инструменты. Вы узнаете о преимуществах печи-сетки, ее конструкции и этапах сборки, что позволит сэкономить средства и создать индивидуальный проект для вашей бани.
Виды

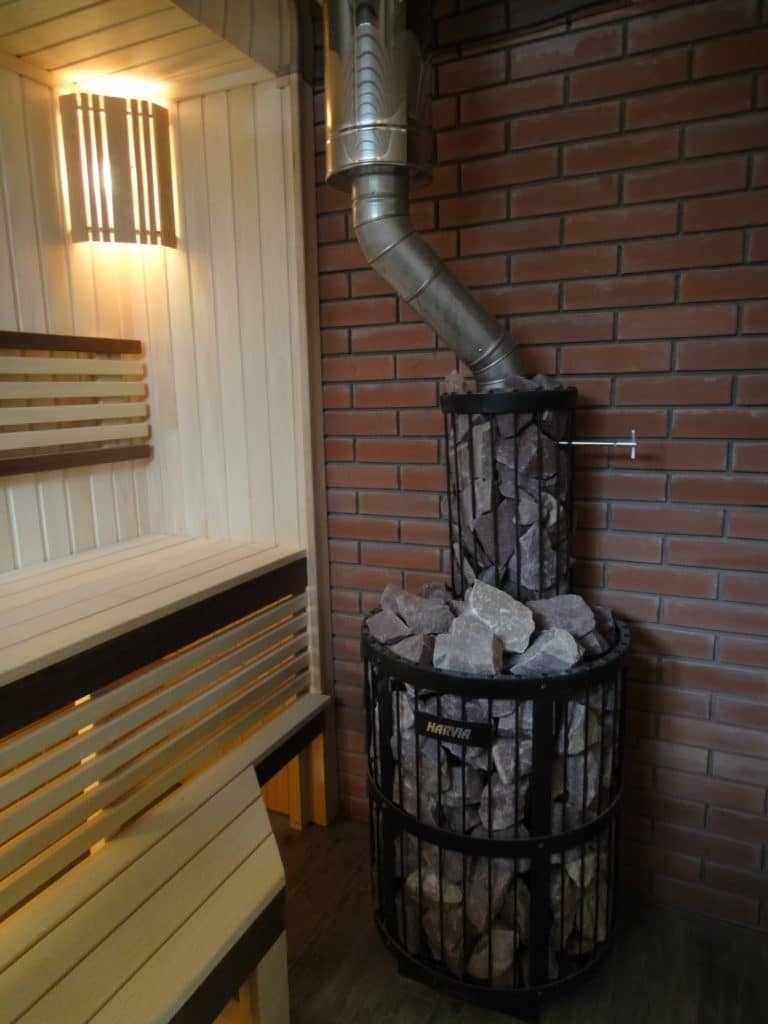

Круглая печь-сетка
Печные сетки для парилок имеют несколько ключевых характеристик:
- По форме. Круглые сетки устанавливаются на дымоход, что позволяет более эффективно использовать тепло, выделяемое при сгорании дров, экономя пространство и снижая риск получения ожогов. Прямоугольные или закругленные модели крепятся к корпусу печи, следуя ее контурам, и предоставляют возможность для размещения дополнительных камней.
- По материалу. Наиболее доступным и функциональным вариантом являются сетки из арматурных прутьев. Также производят сетки из квадратного прутка с использованием холодной ковки, что значительно увеличивает стоимость. Самыми дорогими и эстетически привлекательными являются конструкции, выполненные из нержавеющей стали с прорезями различных форм.
- По степени открытости. Традиционные печи с закрытыми каменками, где камни размещены в сетках, способны накапливать больше тепла. Открытые сетки, в свою очередь, обеспечивают более быстрое прогревание парилки.
Наиболее простыми в производстве являются сетки из арматурного прутка.
Создание печи-сетки для бани своими руками — задача, требующая знаний и навыков. Эксперты отмечают, что прежде всего необходимо выбрать качественные материалы, устойчивые к высоким температурам и коррозии. Сталь толщиной не менее 4 мм идеально подходит для каркаса, а для сетки можно использовать прутья диаметром 8-10 мм. Важно правильно рассчитать размеры печи, чтобы обеспечить оптимальный теплообмен и избежать перегрева.
Кроме того, специалисты рекомендуют уделить внимание вентиляции: она играет ключевую роль в поддержании комфортного микроклимата в бане. Не менее важным аспектом является безопасность — печь должна быть установлена на огнеупорной основе и иметь защитные экраны. В заключение, эксперты подчеркивают, что самостоятельное изготовление печи-сетки — это не только экономия, но и возможность создать уникальный элемент, который будет служить долгие годы.
https://youtube.com/watch?v=QbPPDlhpNYc
Критерии выбора
При выборе конструкции и материала для создания сетки важно учитывать следующие аспекты:
- Вес и объем камней. Конструкция должна быть рассчитана на нагрузку с запасом. Если вы выберете красивый материал с изысканным дизайном, но не учтете его вес, это может привести к деформации и ухудшению внешнего вида.
- Место установки — на дымоходе или вокруг печи.
- Материал изготовления. Жаропрочная нержавеющая сталь, хоть и стоит недешево, обладает высокой прочностью и сохраняет свой внешний вид даже при частом нагреве. Изделия из черного металла (обычной конструкционной стали) требуют большего объема и толщины, а для защиты от коррозии их придется периодически обновлять жаропрочной эмалью.
- Репутация производителя и цена. В магазинах Москвы и других городов можно найти сетки от 800 рублей от неизвестных брендов. Очевидно, что такие изделия не прослужат долго. Разумная стоимость сетки из черного металла начинается от 2000 рублей.
- Если предложенные в магазинах варианты не удовлетворяют покупателя по цене, форме, отделке или другим критериям, несложную сетку можно сделать самостоятельно. Она будет подходить как для русской бани, так и для сауны.
| Этап работ | Описание действия | Необходимые материалы/инструменты |
|---|---|---|
| 1. Планирование и расчеты | Определение размеров печи-сетки (высота, ширина, глубина), исходя из объема парной и желаемого количества камней. Расчет необходимого количества металла. | Рулетка, калькулятор, бумага, карандаш |
| 2. Подготовка материалов | Закупка металлического прутка (арматуры) или профильной трубы, металлической сетки (сварной или плетеной), электродов, отрезных и зачистных кругов. | Металлический пруток/профильная труба, металлическая сетка, электроды, отрезные и зачистные круги |
| 3. Изготовление каркаса | Нарезка прутков/труб по размерам. Сварка или сборка каркаса будущей печи-сетки. Важно обеспечить прочность и устойчивость конструкции. | Сварочный аппарат, УШМ (болгарка) с отрезным кругом, угольник, струбцины |
| 4. Обшивка сеткой | Крепление металлической сетки к каркасу. Сетка должна быть надежно закреплена, чтобы камни не выпадали. Можно использовать сварку, проволоку или специальные крепежи. | Металлическая сетка, сварочный аппарат (или проволока, крепежи), плоскогубцы |
| 5. Изготовление дверцы и зольника (опционально) | Если печь-сетка будет иметь дверцу для закладки дров и зольник для удаления золы, их необходимо изготовить и установить. | Металлический лист, петли, ручка, сварочный аппарат, УШМ |
| 6. Установка и крепление | Установка готовой печи-сетки на подготовленное основание в бане. Надежное крепление к стенам или полу для предотвращения опрокидывания. | Уровень, перфоратор, анкерные болты (или другие крепежи) |
| 7. Заполнение камнями | Заполнение печи-сетки банными камнями. Важно равномерно распределить камни, оставляя пространство для циркуляции воздуха. | Банные камни |
Интересные факты
Вот несколько интересных фактов о печи-сетке для бани и о том, как ее можно соорудить самостоятельно:
-
Эффективность теплообмена: Печи-сетки отличаются от традиционных печей тем, что они обеспечивают более равномерное распределение тепла в парной. Это достигается за счет конструкции, которая позволяет горячему воздуху свободно циркулировать, что создает комфортные условия для парения.
-
Материалы для строительства: Для самостоятельного изготовления печи-сетки можно использовать различные материалы, такие как сталь, чугун или даже кирпич. Однако важно учитывать, что стальные конструкции быстрее нагреваются и остывают, тогда как кирпичные печи обеспечивают более длительное теплоотдачу.
-
Экономия ресурсов: Самостоятельное строительство печи-сетки позволяет не только сэкономить деньги на покупке готового оборудования, но и адаптировать конструкцию под свои нужды. Например, можно предусмотреть дополнительные функции, такие как встроенный бак для воды или систему обогрева для смежных помещений.
https://youtube.com/watch?v=HGyEG-lkuW0
Изготовление своими руками
Чтобы самостоятельно изготовить сетку для банной печи, вам понадобятся базовые навыки сварки и слесарного дела. Эта конструкция предназначена для установки на дымоходной трубе печи. Высота сетки составляет 80 см, а длина стороны квадратного основания — 30 см. Объем камней, размещаемых в такой сетке, не обеспечивает полноценного обогрева парной, поэтому она служит дополнительным местом для камней.

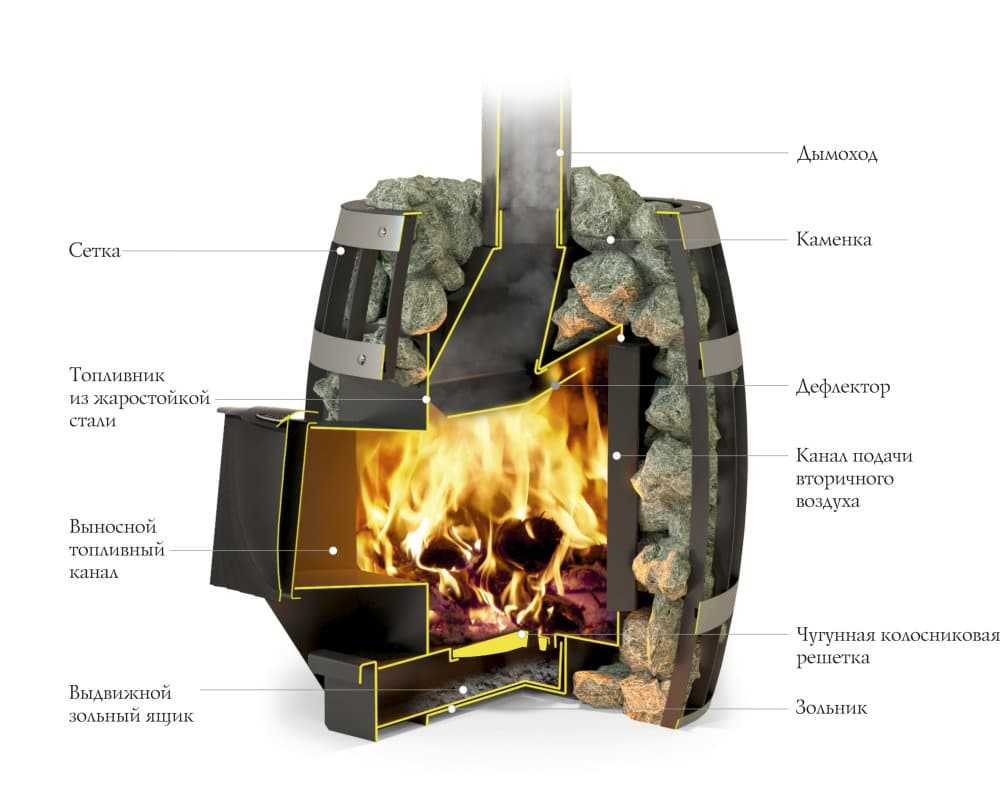

Конструкция печи в разрезе.
Инструменты и материалы
Для выполнения работы вам понадобятся следующие инструменты и оборудование:
- сварочный инвертор,
- угловая шлифовальная машина с дисками для зачистки и резки металла,
- наждачная бумага,
- электроды,
- ручной слесарный инструмент.
Среди необходимых материалов будут:
- Уголок 40*40 длиной 80 см — 4 шт., длиной 28 см — 8 шт.,
- Пруток или арматура диаметром 12-14 мм длиной 79 см — 12 шт., длиной 28 см — 4 шт.,
- Жаростойкая эмаль, растворитель, кисть и ветошь.
Для сварочных работ важно иметь негорючую одежду, маску сварщика, надежную обувь и спилковые перчатки. При зачистке и покраске не забудьте использовать респиратор и защитные перчатки.
Расчеты
Большая куча камней, расположенная в каменке, не является оптимальным решением для эффективного прогрева и получения качественного пара. Чем дальше камень находится от стен топки или дымохода, тем меньше он нагревается. В результате пар, образующийся от него, будет холодным, слишком влажным и тяжелым. После одной-двух поддач верхний слой камней остывает, и вместо пара возникает лишь сырость. Чтобы качественно прогреть такую каменку, потребуется длительное время для топки печи, что увеличивает как время ожидания пара, так и расход дров.

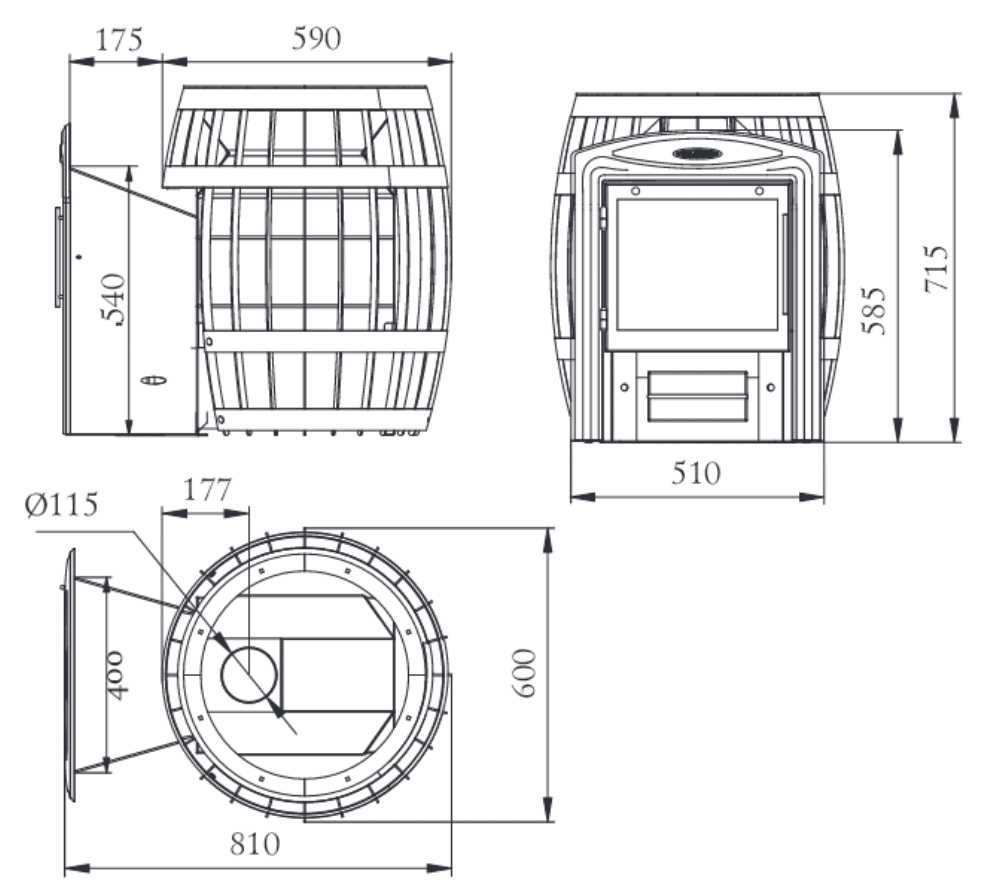

Приблизительные размеры печи
Наилучший теплообмен происходит в слое 10-15 см от источника тепла. В этом диапазоне камни хорошо нагреваются и накапливают значительное количество тепла. Они способны отдавать его многократно, что позволяет поддавать воду столько раз, сколько необходимо. Точный термодинамический расчет является довольно сложным и требует инженерных знаний и навыков. Обычно специалисты используют эмпирическое правило для приблизительной оценки: на каждый квадратный метр площади парной необходимо около 0,1 м³ объема сетки.
Инструкция по изготовлению
Качество готового изделия будет напрямую зависеть от того, насколько тщательно будут выполнены подготовительные этапы. К ним относятся следующие действия:
- Раскрой заготовок. Из прутков и уголков нарезать детали в соответствии с указанными размерами.
- Зачистка от ржавчины и механических загрязнений в области сварки.
- Обезжиривание зоны сварки.
Рекомендуется провести зачистку всех заготовок на этапе подготовки — это позволит сэкономить время при подготовке к покраске.
Далее начинается процесс сборки сетки:
- Сварить короткие уголки в два квадрата, при этом верхний квадрат собирается с полками внутрь, а нижний — наружу.
- К углам нижнего квадрата прихватить вертикальные стойки (углом внутрь), их необходимо установить строго вертикально, проверяя с помощью угольника.
- К верхним концам вертикальных стоек прихватить (в нескольких точках) верхний квадрат.
- Разметить места крепления прутков по 4 с каждой стороны квадрата, прихватить прутки с внутренней стороны уголков.
- На половине высоты соединить вертикальные стойки и прутки короткими заготовками, которые будут выполнять функцию ребер жесткости.
- Убедиться, что все размеры и углы конструкции соответствуют проектным значениям, затем проварить все швы.
- Зачистить шлак и окалину.
Для труднодоступных мест, куда не подлезет угловая шлифмашина, рекомендуется использовать напильники и наждачную бумагу.
После полной зачистки поверхностей изделия необходимо провести обезжиривание. Для этого подойдут уайт-спирит, бензин или другой органический растворитель. Затем можно нанести слой жаростойкого грунта, а после его высыхания — один или два слоя жаростойкой эмали.
Важно: Если дымоход уже установлен на печь и его нельзя разобрать, сборку придется выполнять непосредственно вокруг трубы дымохода.
В этом случае заготовки следует полностью зачистить до начала установки, так как потом к внутренней стороне будет сложно добраться. Трубу необходимо защитить от брызг расплавленного металла на время работы.
Нюансы установки
Сетка для камней имеет значительный вес, и ее смещение может привести к серьезным повреждениям дымоходной трубы. Поэтому важно надежно зафиксировать эту конструкцию.
В горизонтальных ребрах нижнего квадрата сетки следует просверлить по два отверстия для саморезов. На верхнем листе банной печи необходимо сделать ответные отверстия меньшего диаметра, чем у саморезов. Сетка устанавливается на печь и крепится к ней с помощью саморезов. Затем в нее вставляется первая секция трубы дымохода, которая соединяется с выходным патрубком. После установки всех секций дымохода можно переходить к загрузке камней.
Не стоит просто складывать камни в кучу. Существует ряд правил для их укладки. Сначала камни следует отсортировать по размеру. На дно укладываются самые крупные камни, при этом плоская сторона должна быть обращена к печи. Следующий ряд заполняется камнями меньшего размера, которые укладываются ровной стороной к дымоходу. Постепенно уменьшая размер, продолжаем укладывать камни до самого верха сетки. После первой протопки может произойти небольшая усадка камней, и в этом случае сверху можно добавить оставшиеся.
Сетка для каменки обеспечивает правильное размещение камней, что позволяет им быстро прогреваться и эффективно отдавать тепло. С помощью такой конструкции можно получить горячий, мягкий и ароматный пар. В магазинах представлено множество различных моделей, однако самую простую сетку вполне можно изготовить самостоятельно.
https://youtube.com/watch?v=RZHPIPwKgq4
Уход и обслуживание
Уход и обслуживание печи-сетки для бани – это важный аспект, который напрямую влияет на ее долговечность и эффективность. Правильный уход позволит не только продлить срок службы устройства, но и обеспечить комфортные условия в парной.
Первое, на что стоит обратить внимание, это регулярная чистка печи. На стенках печи и в ее внутренней части со временем накапливаются сажа и другие отложения, которые могут ухудшить теплоотдачу. Рекомендуется проводить чистку не реже одного раза в месяц, особенно в зимний период, когда печь используется чаще. Для этого можно использовать металлические щетки и специальные средства для удаления сажи.
Второй важный момент – это контроль за состоянием дымохода. Дымоход должен быть чистым и свободным от засоров, чтобы обеспечить нормальную тягу. Рекомендуется проверять его состояние не реже одного раза в три месяца. Если вы заметили, что дымоход забит, необходимо провести его чистку. Это можно сделать с помощью специальных щеток или обратиться к профессионалам.
Также стоит уделить внимание состоянию теплообменников и сетки. Если сетка повреждена или имеет коррозию, это может привести к снижению эффективности печи. В таком случае необходимо заменить поврежденные элементы. Для этого можно использовать сталь, устойчивая к высоким температурам, или нержавеющую сталь, которая обеспечит долговечность и надежность.
Не забывайте и о регулярной проверке системы подачи воздуха. Она должна быть свободной от загрязнений и обеспечивать достаточный приток кислорода для горения. Если вы заметили, что печь плохо разгорается или дымит, возможно, стоит проверить вентиляционные отверстия и при необходимости очистить их.
Кроме того, важно следить за уровнем воды в баке для нагрева. Если бак не заполняется водой, это может привести к перегреву печи и ее повреждению. Регулярно проверяйте уровень воды и при необходимости добавляйте ее, чтобы избежать неприятных последствий.
Наконец, стоит помнить о безопасности. Убедитесь, что печь установлена на безопасном расстоянии от горючих материалов, и следите за тем, чтобы в бане не было сквозняков, которые могут повлиять на работу печи. Важно также иметь под рукой огнетушитель и следить за тем, чтобы печь не оставалась без присмотра во время работы.
Соблюдение этих простых рекомендаций поможет вам поддерживать печь-сетку в идеальном состоянии и наслаждаться парной без лишних забот.
Вопрос-ответ
Какие материалы понадобятся для строительства печи-сетки?
Для сооружения печи-сетки вам понадобятся стальные трубы, листы металла для создания корпуса, жаропрочные кирпичи для внутренней части, а также теплоизоляционные материалы. Также не забудьте о крепежных элементах и инструментах, таких как сварочный аппарат и болгарка.
Как правильно рассчитать размеры печи-сетки для бани?
Размеры печи-сетки зависят от площади вашей бани и желаемой мощности. Обычно рекомендуется рассчитывать мощность в 1 кВт на 10 м² площади. Исходя из этого, вы можете определить высоту и ширину печи, а также количество труб, которые будут использоваться для дымохода.
Как обеспечить безопасность при использовании печи-сетки?
Для обеспечения безопасности важно правильно установить печь, соблюдая расстояние до горючих материалов. Используйте теплоизоляционные экраны и следите за состоянием дымохода. Регулярно проверяйте печь на наличие трещин и повреждений, а также не оставляйте ее без присмотра во время работы.
Советы
СОВЕТ №1
Перед началом строительства печи-сетки, тщательно изучите материалы и инструменты, которые вам понадобятся. Используйте только огнеупорные и устойчивые к коррозии материалы, такие как нержавеющая сталь или чугун, чтобы обеспечить долговечность конструкции.
СОВЕТ №2
Обратите внимание на размеры вашей бани и планируемую мощность печи. Рассчитайте необходимую площадь обогрева, чтобы печь-сетка эффективно справлялась с задачей. Это поможет избежать перегрева или недостаточного прогрева помещения.
СОВЕТ №3
При проектировании печи-сетки учитывайте вентиляцию. Правильная циркуляция воздуха не только улучшит эффективность обогрева, но и снизит риск накопления угарного газа. Убедитесь, что в конструкции предусмотрены отверстия для притока и вытяжки воздуха.
СОВЕТ №4
Не забывайте о безопасности! Установите печь-сетку на безопасном расстоянии от деревянных стен и других легковоспламеняющихся материалов. Также рекомендуется установить защитные экраны или огнеупорные панели для предотвращения случайного возгорания.
