Русская печь с плитой и лежанкой — это не только элемент русского быта, но и универсальное устройство для обогрева и приготовления пищи. В статье рассмотрим процесс проектирования и кладки русской печи, что позволит сэкономить на строительстве и создать уникальный элемент интерьера. Вы узнаете о необходимых материалах, этапах работы и тонкостях, которые помогут избежать распространенных ошибок, сделав ваш проект успешным и безопасным.

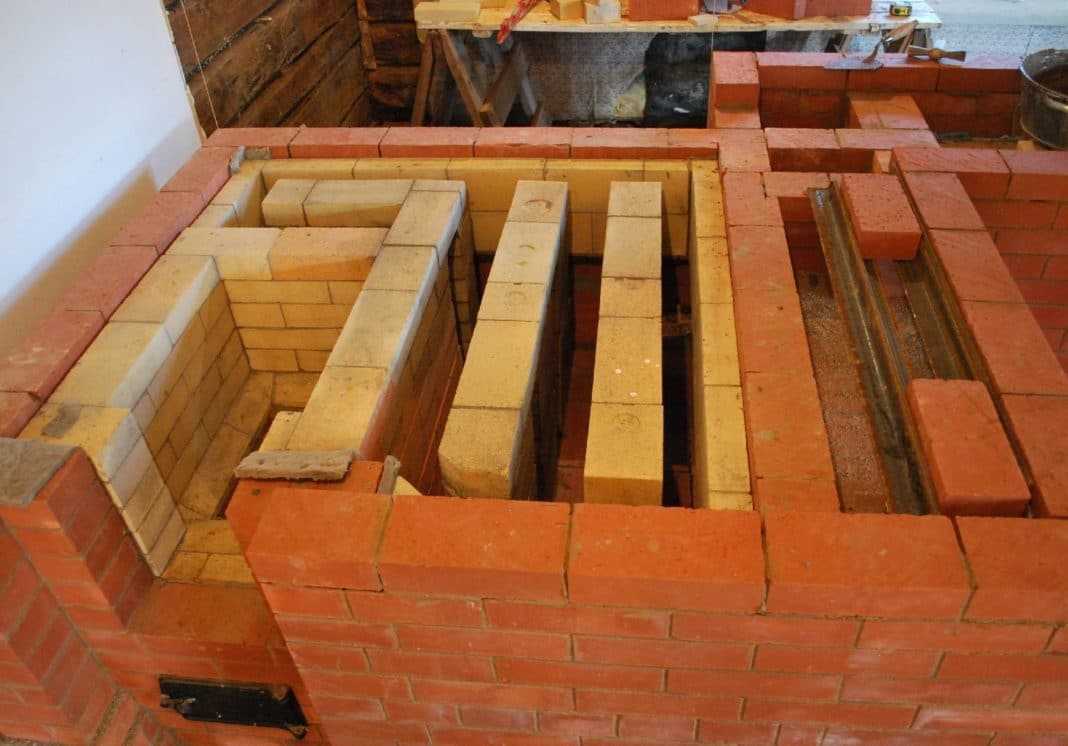

Устройство русской печи с лежанкой и плитой
Основная характеристика традиционной русской печи заключается в наличии горнила. Это специальная камера, где происходит сгорание дров. Свод горнила должен иметь небольшой наклон в сторону входного проема (устья). Такая конструкция русской печи с лежанкой способствует накоплению горячего воздуха под потолком камеры, который передает тепло стенкам печи, одновременно нагревая варочную плиту и поверхность лежанки.
Помимо горнила, к ключевым конструктивным элементам русской печи относятся:
- Хайло (пространство, соединяющее топку с теплообменными каналами).
- Задвижки (служат для регулировки выхода нагретого воздуха в дымоход и управления циркуляцией дымовых газов при использовании варочной панели).
- Дымоход (предназначен для вывода газообразных продуктов сгорания топлива в атмосферу).
- Распушка (расширенный участок дымоходного канала, находящийся под перекрытием).
- Вьюшка (небольшое окошко с дверцей, позволяющее получить доступ к заслонке, регулирующей тягу, и полностью закрыть дымоход).
- Чело (поверхность у топочного люка).
- Заслонка (металлическая дверца топки с термоинертной ручкой).
- Шесток (ниша перед входом в топку).
- Перетрубье (закрытый внутренний отсек, расположенный над шестком).
- Шпур (небольшое окошко на задней или боковой стенке печного топливника).
- Топливник (канал с чугунными колосниками, установленными между топкой и поддувалом).
- Опечье (кирпичный или бетонный фундамент печи).
- Подпечье (отсек для хранения сухих дров, домашнего инвентаря и запасов продуктов).
- Под (донная часть топочной камеры с уклоном, направленным к проему).
- Лежанка (обычно располагается позади дымохода, непосредственно над внутренними циркуляционными каналами).
Эксперты в области строительства и отопления отмечают, что самостоятельное проектирование и кладка русской печи с плитой и лежанкой требуют не только знаний, но и практического опыта. Правильное планирование является ключевым этапом, так как необходимо учитывать размеры помещения, тип используемого топлива и особенности конструкции. Специалисты подчеркивают важность выбора качественных материалов, таких как огнеупорный кирпич и специальная глина, которые обеспечивают долговечность и эффективность печи.
Кроме того, правильная кладка требует соблюдения технологий, чтобы избежать трещин и потерь тепла. Эксперты рекомендуют изучить существующие проекты и схемы, а также проконсультироваться с опытными мастерами. Важно помнить, что печь не только обогревает помещение, но и служит центром домашнего уюта, поэтому к ее созданию стоит подходить с особым вниманием и ответственностью.
https://youtube.com/watch?v=XB0EyetW6pc
Русская печь с плитой и лежанкой: общий принцип работы
Устройство русской печи определяет основные принципы её функционирования. Они заключаются в следующем:
- Циркуляция газов внутри печи происходит благодаря естественной тяге дымохода и особенностям процесса сгорания топлива.
- Воздух поступает извне через устье, нижняя часть которого заполняется дымовыми газами.
- В результате естественного теплообмена нагретый воздух попадает в топку, вытесняя оттуда дымовые газы.
- Перед тем как покинуть помещение через дымоход, газообразные продукты сгорания отдают остатки тепла стенкам печи.
- Процессы теплообмена и циркуляции воздуха и дыма продолжаются до тех пор, пока в топке горят дрова.
Благодаря своей конструкции русская печь демонстрирует КПД не ниже 60%, что значительно превосходит другие виды твердотопливных отопительных систем по энергоэффективности.
| Этап проектирования/кладки | Описание этапа | Важные нюансы и рекомендации |
|---|---|---|
| 1. Планирование и расчеты | Определение размеров печи, ее расположения в помещении, расчет необходимого количества материалов. | Учитывайте площадь помещения, высоту потолков, расположение дымохода. Используйте специализированные калькуляторы или обратитесь к опытному печнику для точных расчетов. |
| 2. Подготовка фундамента | Создание прочного и негорючего основания для печи. | Фундамент должен быть выше уровня пола, выдерживать значительный вес печи. Используйте бетон, кирпич или камень. Обязательно предусмотрите гидроизоляцию. |
| 3. Кладка опечка и подпечья | Формирование нижней части печи, где будет храниться топливо и зола. | Обеспечьте достаточную вентиляцию подпечья. Используйте полнотелый кирпич и огнеупорный раствор. |
| 4. Кладка топливника и дымооборотов | Создание камеры сгорания и системы каналов для отвода дыма и тепла. | Топливник должен быть достаточно вместительным. Дымообороты должны обеспечивать эффективный теплообмен и хорошую тягу. Используйте шамотный кирпич для топливника. |
| 5. Установка плиты и лежанки | Монтаж чугунной плиты и формирование конструкции лежанки. | Плита должна быть надежно закреплена. Лежанка должна быть комфортной и безопасной, без острых углов. Обеспечьте равномерный прогрев лежанки. |
| 6. Кладка сводов и перекрытий | Формирование верхних частей печи, включая своды над топливником и лежанкой. | Своды должны быть прочными и герметичными. Используйте специальные шаблоны для правильной формы сводов. |
| 7. Установка дымохода | Монтаж дымовой трубы для отвода продуктов сгорания. | Дымоход должен быть герметичным, иметь достаточную высоту и диаметр для хорошей тяги. Используйте негорючие материалы и обеспечьте противопожарные отступы. |
| 8. Отделка и сушка | Внешняя отделка печи и постепенная сушка конструкции. | Отделка может быть выполнена штукатуркой, изразцами или другими материалами. Сушка должна быть медленной и равномерной, чтобы избежать трещин. |
| 9. Пробная топка и эксплуатация | Первая топка печи и начало ее использования. | Проводите пробную топку с небольшим количеством топлива, постепенно увеличивая нагрузку. Следите за тягой и отсутствием дыма в помещении. |
Интересные факты
Вот несколько интересных фактов о самостоятельном проектировании и кладке русской печи с плитой и лежанкой:
-
Теплообмен и эффективность: Русская печь обладает уникальной конструкцией, которая позволяет эффективно накапливать и распределять тепло. Благодаря своей массивной кладке, она может сохранять тепло до 24 часов, что делает её идеальной для холодного климата. Это позволяет не только обогревать помещение, но и готовить пищу, используя остаточное тепло.
-
Многофункциональность: Русская печь не только служит источником тепла, но и выполняет множество других функций. В ней можно готовить, выпекать хлеб, а также использовать лежанку для отдыха и сна. Лежанка, расположенная над печью, нагревается и обеспечивает комфортное тепло, что особенно ценится в зимний период.
-
Традиции и культура: Кладка русской печи — это не только строительный процесс, но и часть культурного наследия. В России печь часто считалась центром дома, местом, где собиралась семья. Процесс её проектирования и строительства включает в себя множество традиционных знаний и навыков, передаваемых из поколения в поколение, что делает его важным аспектом русской культуры и быта.
https://youtube.com/watch?v=T5eMd3Qg71o

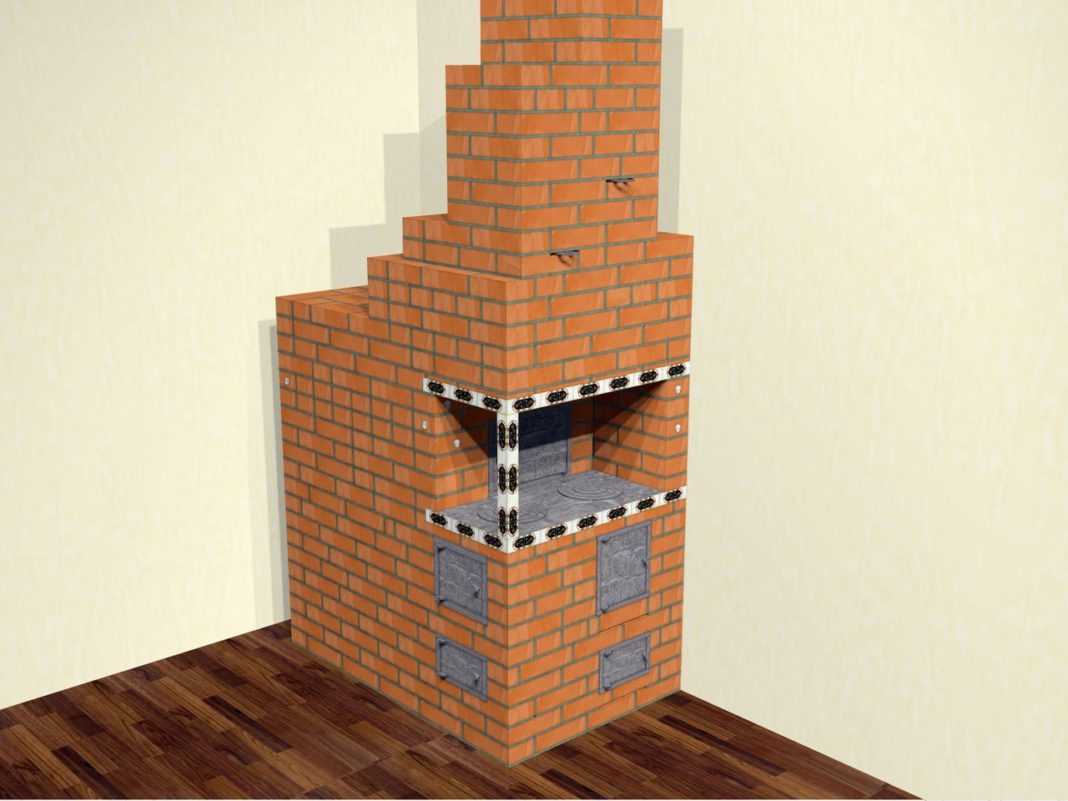

Печь русская с лежанкой и плитой: схема кладки, размещение и расчёт основных параметров конструкции
Классическая русская печь представляет собой довольно массивную конструкцию. Её размеры составляют около 2,5 метра в длину, 1,5 метра в ширину и минимум 2 метра в высоту. Такой печной агрегат способен эффективно обогревать площадь примерно 40 квадратных метров. Благодаря сложной системе внутренних дымовых каналов и ряду инженерных решений, которые обеспечивают быстрый прогрев и высокую теплоёмкость, современные версии печей могут иметь более компактные размеры.
Наиболее распространены три основных типа русской печи:
- Большая (с площадью от 2310*1600 мм),
- Средняя (площадь не превышает 2130*1470 мм),
- Малая (площадь основания не более 1780*1240 мм).
Форма и размеры отопительного устройства, а также его размещение в помещении зависят от размеров и планировки самого пространства.
Ключевым элементом проекта является схема русской печи. Она позволяет определить конфигурацию устройства, а также рассчитать необходимое количество строительных материалов и общий объём работ. Поэтому важно, чтобы чертёж был максимально точным.
Инструменты и материалы для кладки русской печи с лежанкой и плитой
Перед началом работы необходимо подготовить конструктивные элементы, которые указаны в заранее разработанной схеме русской печи с лежанкой. В стандартной конфигурации устройства этот перечень включает:
- чугунную плиту с 2 или 4 конфорками,
- дверцу для топочного проема (14*25 см),
- дверцу для поддувальной камеры (13*13 см),
- колосниковую решетку (26*28 см),
- 2 регулировочные задвижки (24*26 см),
- дверцу с технологическим отверстием для вьюшки (не менее 22*22 см),
- стальной бак для воды (402628 см),
- мягкую проволоку для обвязки,
- обрезки угловой, кровельной или листовой стали.
Что касается инструментов, которые понадобятся для самостоятельного строительства печи, то в их числе:
- ведро,
- лопата,
- черпак,
- емкости для замешивания глины и строительного раствора,
- уровень и отвес,
- кельма (мастерок),
- молоток,
- мочальная кисть.
Для возведения печи среднего размера потребуется от 1500 до 2000 штук керамического кирпича, а также глина и песок для строительной смеси в объеме не менее 100 ведер.
Подготовительные работы и закладка фундамента
Строительство русской печи начинается с создания фундамента. Наиболее надежным вариантом для его возведения считается железобетон.
Процесс выполнения работ делится на несколько этапов:
- Котлован для основания печи выкапывается на глубину, соответствующую уровню промерзания грунта. Ширина ямы должна превышать размеры кирпичной кладки первого ряда как минимум на 100 мм.
- Дно котлована покрывается подушкой из щебня высотой не менее 10 см, которая тщательно утрамбовывается.
- По периметру котлована устанавливается опалубка, после чего дно ямы обкладывается гидроизоляционной пленкой, которая укладывается внахлест на стенки опалубки.
- Далее выполняется обвязка арматурной сеткой с размером ячейки 150*150 мм.
- Бетонный раствор, приготовленный в соотношении 1:3:7 (цемент М400:песок:щебень), заливается в котлован до уровня пола.
- После высыхания фундамента его покрывают слоем тепло- и гидроизоляции, после чего можно переходить к кирпичной кладке.
Кладка русской печи с лежанкой и варочной панелью
Свод варочного устройства
Обычная конструкция печного агрегата среднего размера включает 29-30 горизонтальных рядов кирпичной кладки. Процесс возведения русской печи с лежанкой и плитой осуществляется по следующему алгоритму:
- При формировании наружных стен печи первый ряд кирпичей укладывается из цельного материала. Внутреннее пространство между внешними стенами заполняется кирпичной крошкой.
- Установка следующего ряда выполняется параллельно с созданием внутренних очистительных каналов.
- На третьем ряду с помощью проволоки фиксируются дверцы очистной камеры и поддувала.
- Четвертый ряд закрывает очистные каналы, образуя свод для пода.
- В пятом ряду устанавливается колосниковая решетка для топливника, укладываются внутренние поверхности топки из шамотного кирпича, разрезанного на две равные части по толщине, и монтируется дверца топливника, расположенная над подовым каналом.
- При укладке шестого ряда устанавливается водяной бак.
- В процессе кладки седьмого ряда малый топливник оборудуется колосниковой решеткой. Задняя стенка топочной камеры монтируется без раствора.
- В восьмом и девятом рядах фиксируется дверца малого топливника.
- При укладке десятого ряда следует выложить дно горнила и соединить своды малого и большого топливника.
- Одиннадцатый ряд предполагает установку металлического уголка 50*50 мм над обеими топочными камерами, который станет основой для варочной плиты.
- Двенадцатый и тринадцатый ряды выкладываются параллельно с установкой задвижек варочной камеры и дымохода.
- При возведении четырнадцатого ряда формируется вход в дымоходный канал, а стенки топки выводятся с технологическим отверстием для монтажа заслонки.
- На пятнадцатом и шестнадцатом рядах кладка сужается. На этом этапе необходимо перекрыть варочную камеру, вывести трубу дымохода и укрепить боковые стенки металлическими полосами.
- При монтаже семнадцатого ряда устанавливается задняя стенка печи.
- На восемнадцатом ряду над горнилом устанавливается шаблон, по которому будет выкладываться свод варочного отсека.
- При кладке девятнадцатого ряда необходимо укрепить стенку над люком варочной камеры.
- На двадцатом ряду свод горнила уплотняется песком.
- Двадцать первый ряд предполагает перекрытие горнила.
- При возведении двадцать второго ряда перетрубье сужается и венчается металлической крышкой с отверстием, позволяющим перенаправлять дымовые газы по внутренним каналам печи.
- При монтаже двадцать третьего ряда устанавливается дверца, открывающая доступ к каналу дымохода.
- В двадцать четвертом ряду на перетрубье устанавливается регулировочная задвижка.
- В процессе возведения двадцать пятого и двадцать шестого рядов пространство над задвижкой полностью перекрывается.
- Параллельно с кладкой двадцать седьмого, двадцать восьмого и двадцать девятого рядов перетрубье соединяется с каналом дымохода.
На завершающем этапе дымоход выкладывается до уровня перекрытия, где следует подготовить противопожарную разделку.
Финальная отделка русской печи производится только после полного высыхания конструкции, что можно определить по отсутствию влажных полос на кладке и однородности её цвета. На этом строительство русской печи с варочной плитой и лежанкой считается завершенным.
https://youtube.com/watch?v=bLxqQw2rrLA
Уход за русской печью: советы по эксплуатации и ремонту
Русская печь — это не только источник тепла, но и важный элемент домашнего уюта. Чтобы она служила долго и эффективно, необходимо правильно ухаживать за ней. В этом разделе мы рассмотрим основные аспекты эксплуатации и ремонта русской печи.
Регулярная чистка
Одним из важнейших этапов ухода за печью является регулярная чистка. Это включает в себя удаление золы и сажи из топки и дымохода. Золу следует убирать после каждого топления, а сажу — не реже одного раза в месяц. Для этого можно использовать специальные щетки и скребки, которые помогут удалить накопившиеся отложения.
Проверка состояния дымохода
Дымоход — это ключевой элемент, обеспечивающий правильную тягу и предотвращающий попадание дыма в помещение. Регулярно проверяйте дымоход на наличие трещин и засоров. Если вы заметили, что дым плохо уходит, возможно, потребуется прочистить дымоход или вызвать специалиста для его осмотра.
Профилактика трещин и повреждений
Со временем в печи могут появляться трещины, особенно в местах, подверженных высокой температуре. Чтобы предотвратить их образование, важно правильно топить печь, избегая резких перепадов температур. Если трещины все же появились, их следует заделать специальными составами для печей, которые можно приобрести в строительных магазинах.
Уход за плитой и лежанкой
Плита и лежанка требуют особого внимания. После каждого использования плиты необходимо очищать ее от остатков пищи и жира, чтобы избежать появления неприятных запахов и загрязнений. Лежанку следует периодически проветривать и очищать от пыли. Если на ней появились пятна, их можно удалить с помощью мягкой губки и мыльного раствора.
Проверка герметичности
Герметичность печи — важный фактор, влияющий на ее эффективность. Проверьте, нет ли зазоров между кирпичами и швами. Если вы заметили, что печь начинает дымить или плохо топится, возможно, потребуется замена некоторых кирпичей или восстановление швов с помощью специального раствора.
Профессиональный осмотр
Несмотря на то, что многие работы по уходу за печью можно выполнять самостоятельно, рекомендуется раз в год приглашать специалиста для проведения полного осмотра. Профессионал сможет выявить скрытые проблемы и предложить решения, которые помогут продлить срок службы вашей печи.
Заключение
Уход за русской печью требует регулярности и внимательности, но при правильном подходе она будет служить вам верой и правдой на протяжении многих лет. Следуя приведенным рекомендациям, вы сможете не только поддерживать печь в хорошем состоянии, но и наслаждаться теплом и уютом, которые она приносит в ваш дом.
Вопрос-ответ
Сколько нужно кирпича на русскую печь с лежанкой?
Русская печь с плитой и лежанкой. Количество кирпичей: 2060 шт.
Почему нельзя топить печку каждый день?
Чрезмерное топление печи — это одна из наиболее распространённых причин возгорания зданий. В помещении, где отопительное устройство используется, должно содержаться достаточно воздуха. Если при топке пламя светлое и жёлтое, прилив воздуха достаточный.
Советы
СОВЕТ №1
Перед началом проектирования русской печи тщательно изучите все необходимые материалы и инструменты. Убедитесь, что у вас есть доступ к качественной глине, песку и кирпичу, а также к инструментам, таким как мастерок, уровень и шнур. Это поможет избежать проблем в процессе кладки.
СОВЕТ №2
Создайте подробный проект вашей печи, включая размеры, расположение плиты и лежанки. Используйте схемы и чертежи, чтобы визуализировать конечный результат. Это поможет вам лучше понять, как будет выглядеть печь и какие этапы необходимо пройти для её строительства.
СОВЕТ №3
Обратите внимание на правильную технологию кладки. Начинайте с фундамента и постепенно поднимайте стены, проверяя уровень и вертикальность каждой кладки. Не забывайте про швы между кирпичами — они должны быть равномерными для обеспечения прочности конструкции.
СОВЕТ №4
После завершения кладки дайте печи время для высыхания и усадки, прежде чем использовать её. Это поможет избежать трещин и других повреждений. Рекомендуется также провести обжиг печи, чтобы проверить её работоспособность и выявить возможные недостатки.
