Сопло для пескоструйной обработки: купить или сделать самому самостоятельно?

Сопло для пескоструйной обработки — ключевой элемент в очистке и обработке поверхностей. Выбор между покупкой готового изделия и самостоятельным изготовлением влияет на эффективность работы и затраты. В статье рассмотрим преимущества и недостатки обоих подходов и дадим рекомендации по выбору сопла, чтобы помочь вам принять обоснованное решение.

Конструктивные особенности сопла для пескоструйного аппарата

Любое пескоструйное сопло по своей форме напоминает трубу, один конец которой крепится к соплодержателю. Конфигурация внутреннего отверстия этой детали влияет на расход абразивной смеси, ее потери, а также на скорость движения на входе и выходе. Профиль сопла определяет общее гидравлическое сопротивление, что, в свою очередь, сказывается на сроке службы этого ключевого элемента пескоструйной установки.

Наиболее распространены изделия с цилиндрическим внутренним отверстием, которые отличаются простотой конструкции. Наиболее эффективными считаются сопла с двумя коническими участками:

• входным конфузором, который увеличивает энергию потока воздушно-песчаной смеси,
• выходным диффузором, который увеличивает площадь поверхности, обрабатываемой одновременно.

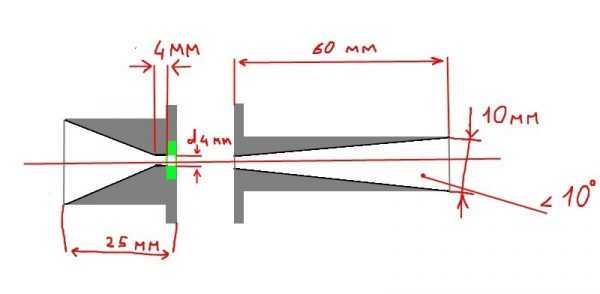

Сопла типа «Вентури» с оптимальным профилем внутреннего отверстия обеспечивают минимальные потери воздушно-песчаной смеси. Внутри сопла располагаются три взаимосвязанных участка: помимо двух конических, имеется еще одна цилиндрическая часть, которая помогает снизить гидродинамическое сопротивление рабочей смеси. Такие сопла позволяют достигать скорости струи абразива до 720 км/час, в то время как стандартные устройства с равномерным диаметром внутреннего отверстия не могут обеспечить скорость потока более 320 км/час.

Готовые серийные сопла имеют стандартные размеры: 6 мм, 8 мм, 10 мм и 12 мм. Чем больше этот размер, тем мощнее будет струя, создаваемая пескоструйной установкой. Примерная мощность устройства с соплом минимального размера (6 мм) составляет 30 куб. м/час.

Диаметр входа в месте подключения шланга в стандартной комплектации составляет 2,5 или 3,2 см. Насадка соединяется с соплодержателем с помощью резьбы или через накидную гайку и герметизирующую шайбу. Если деталь изготавливается самостоятельно, ее фиксируют к шлангам с помощью хомутов.

Схема подключения насадки через шаровой кран.

Эксперты в области пескоструйной обработки отмечают, что выбор между покупкой сопла и его самостоятельным изготовлением зависит от ряда факторов. Во-первых, готовые сопла, как правило, обеспечивают стабильное качество и долговечность, что особенно важно для профессионального использования. Они проходят тестирование и соответствуют стандартам, что снижает риск поломок и неэффективной работы.

С другой стороны, изготовление сопла самостоятельно может быть интересным и экономически выгодным решением для домашних мастеров или небольших мастерских. Это позволяет адаптировать сопло под конкретные задачи и материалы, что может повысить эффективность обработки. Однако, эксперты предупреждают, что без должного опыта и знаний можно столкнуться с проблемами, связанными с неправильными размерами или материалами, что в итоге приведет к ухудшению качества работы.

Таким образом, выбор между покупкой и самодельным вариантом должен основываться на уровне навыков, доступных ресурсах и конкретных потребностях пользователя.

Пескоструйные сопла

Как выбрать сопло для пескоструйного аппарата

Помимо типа отверстия и диаметра, ключевыми техническими характеристиками сопла, которые непосредственно влияют на его эффективность, являются:

• длина,
• материал изготовления.

Выбор длины сопла зависит от уровня загрязненности обрабатываемой поверхности. Если на ней присутствуют лишь незначительные слои ржавчины или грязи, можно использовать короткое сопло (7–8 см). Для более сложных случаев, когда требуется удалить толстые и стойкие слои загрязнений, лучше подойдут длинные трубки (до 23 см).

Для самостоятельного изготовления сопла можно использовать различные материалы и подручные средства. Что касается готовых изделий, они могут значительно различаться по материалу, что, в свою очередь, влияет на срок их службы:

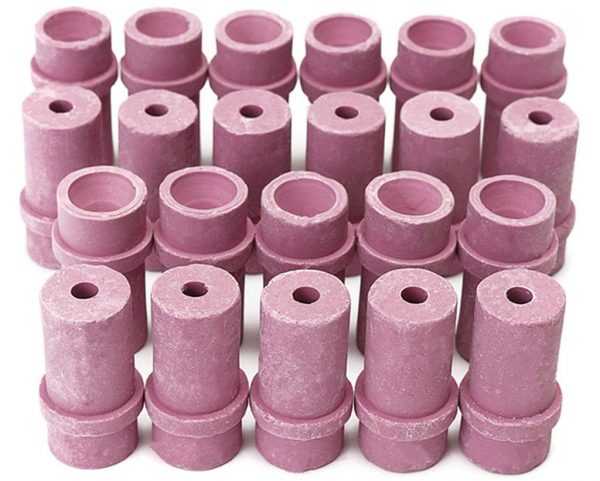

• керамические – 2 часа,
• чугунные – до 8 часов,
• вольфрамовые – до 300 часов,
• из карбида бора – до 1000 часов.

Долговечность сопла также зависит от типа абразивного материала: например, замена песка на стальную дробь может увеличить срок службы в 2,5 раза. Более дешевые сопла, как правило, выходят из строя быстрее, поэтому для выполнения больших объемов работ они не подходят. Для разового использования в быту можно приобрести керамическое или чугунное сопло, а также их комплект для замены по мере необходимости. Профессионалы предпочитают использовать детали из карбида вольфрама или бора, которые хоть и стоят дороже, но оказываются более экономичными при регулярной эксплуатации.

Не рекомендуется покупать стальные сопла – углеродистая сталь не подходит для изготовления насадок для пескоструйных аппаратов, так как она очень чувствительна к ударам. Вольфрамовые сопла также имеют свои недостатки: они плохо переносят высокие температуры и могут треснуть при нагреве до +80…+100 градусов. В отличие от них, детали из карбида бора более устойчивы к температурным воздействиям и могут испортиться только при +600…+750 градусах, что в процессе пескоструйной обработки маловероятно. Однако их стоимость колеблется от 1600 до 7000 рублей, что делает их менее доступными для непрофессионалов.

Интересные факты

Вот несколько интересных фактов о соплах для пескоструйной обработки:

1. Материалы сопел: Сопла для пескоструйной обработки могут быть изготовлены из различных материалов, включая карбид бора, керамику и сталь. Каждый материал имеет свои преимущества: например, карбид бора обладает высокой износостойкостью и долговечностью, что делает его идеальным для интенсивного использования.

2. Форма и размер сопла: Форма и размер сопла влияют на распределение и скорость потока абразива. Сопла с узким выходом создают более концентрированный поток, что позволяет достигать высокой скорости обработки, тогда как более широкие сопла обеспечивают равномерное покрытие и меньшую скорость.

3. Экономия и индивидуализация: Создание сопла самостоятельно может быть экономически выгодным, особенно если у вас есть доступ к 3D-принтеру или другим инструментам для обработки материалов. Это также позволяет адаптировать сопло под конкретные задачи, например, изменяя угол наклона или диаметр, что может значительно повысить эффективность пескоструйной обработки.

Сопло Для Пескоструя 3.5мм ТЕСТ Против Свечи 4.5мм

Тип каналов пескоструйных сопел

Канал сопла оказывает непосредственное влияние на скорость ускорения абразива и воздушного потока, а также на общую производительность системы. Изделия с прямым (прямоточным) каналом чаще всего используются для обработки небольших поверхностей или узких деталей. Наиболее эффективными считаются сопла, диаметр которых варьируется в зависимости от конкретного участка, а не остается неизменным.

Ярким примером высококачественных изделий являются сопла «Вентури». Они способствуют повышению качества и эффективности работы на предприятиях, а также помогают сократить временные и трудовые затраты, снижая себестоимость очистки. Для их использования не требуется замена абразива (подойдет любой) или увеличение мощности компрессора.

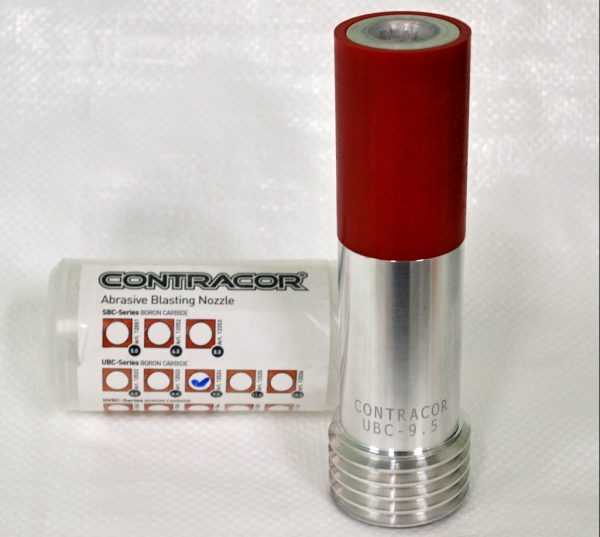

Сопло карбид бора GN UBC

Данные насадки являются одними из самых распространенных на рынке пескоструйного оборудования. Они обеспечивают широкий распыл абразивных частиц, что позволяет достичь высокой скорости и значительной кинетической энергии. Чаще всего такие насадки применяются для выполнения больших объемов работ.

Сопло карбид бора GN UBC XL

Длина канала в подобных устройствах составляет 3,5 см, а их эффективность превышает показатели предыдущих моделей на 30–50%. Стоимость насадок достаточно велика, и для выполнения небольших объемов работ их использование нецелесообразно из-за резкого ускорения абразивных частиц.

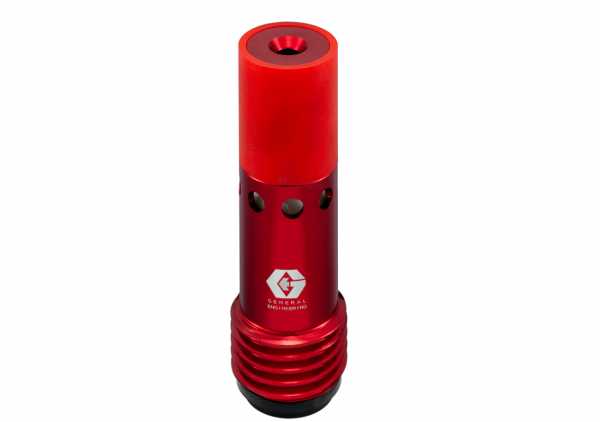

Сопло карбид бора GN DVBC

Технология «Двойное Вентури» использует эффект эжекции, который позволяет вводить атмосферный воздух в поток абразивного материала. В этом случае диаметр выходного отверстия трубки больше, чем в традиционных моделях, а струя песка подается с высокой кинетической энергией. Для работы с таким соплом требуется установка, оснащенная мощным компрессором и длинными рукавами, и его применение оправдано лишь на крупных обрабатываемых поверхностях.

Материал и конструкция внутренней износостойкой вставки

Что касается выбора материала для внутренней части сопла, он может варьироваться от бюджетных и менее долговечных вариантов до более качественных, но и более дорогих. Наиболее распространенными для этой цели являются карбиды бора, вольфрама и кремния. Из-за различий в технологиях обработки этих материалов конструкции сопел могут значительно отличаться друг от друга (например, из карбида бора невозможно изготовить цилиндр длиной более 7 см, что накладывает определенные ограничения на конструкцию насадок – их приходится создавать из нескольких составных частей). Толщина стенок внутренних втулок также колеблется от 3 до 6 мм, что сказывается на их устойчивости к воздействию абразивных материалов.

Конструкция защитной оболочки и качество сборки сопла

Оболочка изделия необходима для надежного удержания износостойкой втулки и защиты её от быстрого износа. Именно на оболочку ложится основная часть ударных нагрузок, что делает её более уязвимой к повреждениям. Чтобы обеспечить достаточный срок службы сопла, защитный элемент должен быть изготовлен из абразивостойкого материала, плотно прилегать к втулке и иметь надежную резьбу.

Существует несколько типов оболочек:

1. Полиуретановая. Эта оболочка легкая и устойчива к повреждениям от абразивных материалов, однако из-за своей небольшой жесткости резьба изнашивается довольно быстро. Плохое сцепление полиуретана с основными материалами втулки может привести к их смещению, что позволяет воздуху проникать между ними и ухудшает состояние защитной оболочки.

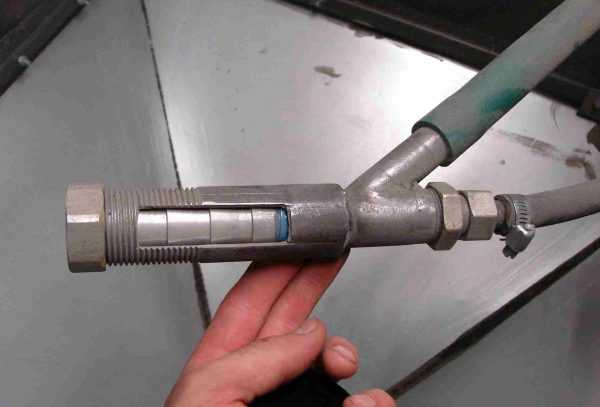

2. Металлическая (стальная или алюминиевая). Она надежно фиксирует износостойкие втулки, но обладает низкой стойкостью к абразивному воздействию. Металлическая оболочка подвержена коррозии и имеет значительный вес. Конструкция с такой оболочкой будет жесткой, но может быстро выйти из строя.

3. Комбинированная (алюминий и полиуретан). Этот вариант считается наиболее распространенным, так как он сочетает в себе жесткость и легкость, а также имеет резьбу с крупным шагом. Полиуретан в передней части защищает изделие от абразивного износа. Важно надежно закрепить оболочку внутри втулки, иначе сопло может начать разрушаться.

Качество сборки также существенно влияет на срок службы всей конструкции. На рынке можно встретить низкокачественные сопла, где тело и резьбовая часть просто запрессованы друг в друга. Такие изделия часто быстро выходят из строя, а при давлении выше 8–10 бар могут стать причиной травм или поломки всего пескоструйного аппарата. Самая нагруженная часть сопла должна быть выточена из цельной заготовки, иначе резьбовая зона может быть вырвана во время эксплуатации.

Как сделать бюджетное сопло для пескоструя своими руками

Если сопло пескоструйной установки вышло из строя, его можно заменить самостоятельно. Хотя срок службы такого самодельного изделия будет ограничен, затраты на материалы не окажут значительного влияния на ваш бюджет. В качестве основы для сопла можно использовать керамическую свечу зажигания или старый керамический резистор с внутренним диаметром от 2 до 4 мм.

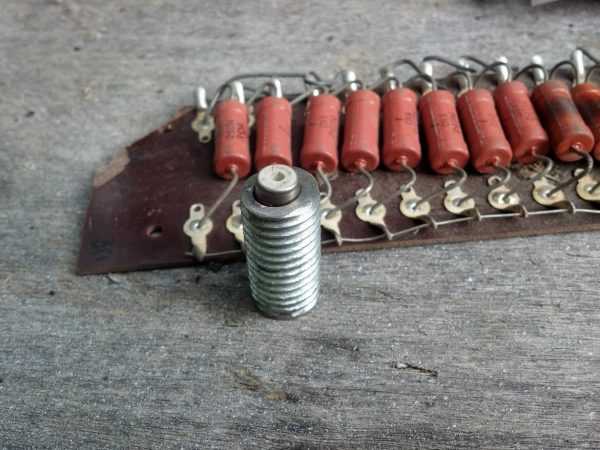

Процесс работы с резистором выглядит следующим образом:

• с помощью кусачек или болгарки отрезать шляпки и ножки.
• взять металлический болт М14, отрезать верхнюю часть и просверлить сквозное отверстие сверлом №5.
• углубить отверстие сверлом №8 на глубину около 1,4 см.
• на прижимную гайку М14 сверху приварить широкую шайбу М5, а сверлом №8 сделать конус, который будет поджимать будущее сопло.

Для изготовления насадки из свечи зажигания необходимо выполнить следующие шаги:

• с помощью плоскогубцев извлечь контактный стержень из свечи, предварительно прогрев ее газовой горелкой.
• на станке сточить завальцованную кромку корпуса свечи.
• выбить керамический изолятор.
• с помощью точила надрезать края гайки и снять ее.
• алмазным кругом срезать часть керамического изолятора, где находится центральный электрод.
• присоединить к стержню купленный или заранее изготовленный переходник с прижимной гайкой.

На рынке представлено множество различных сопел для пескоструйных установок, и срок службы, а также производительность современных изделий значительно превосходят самодельные варианты. Если вы планируете регулярное использование пескоструя, имеет смысл инвестировать в качественную деталь, а для разового применения, обладая необходимыми инструментами и навыками, можно изготовить сопло самостоятельно.

пескоструй сопло из карбида бора и из свечи

Сравнение стоимости готовых сопел и самодельных решений

При выборе между покупкой готового сопла для пескоструйной обработки и изготовлением его самостоятельно, одним из ключевых факторов является стоимость. Рассмотрим подробнее, какие аспекты влияют на цену готовых сопел и каковы затраты на создание самодельного варианта.

Готовые сопла для пескоструйных аппаратов, как правило, предлагаются в широком ассортименте и могут варьироваться по цене в зависимости от материала, производителя и характеристик. Например, сопла из карбидов вольфрама или керамики, обладающие высокой износостойкостью, могут стоить значительно дороже, чем сопла из обычной стали. В среднем, цена готовых сопел может колебаться от 500 до 5000 рублей, в зависимости от их типа и назначения.

С другой стороны, создание сопла самостоятельно может показаться более экономичным вариантом. Однако, стоит учитывать, что для этого потребуется не только исходный материал, но и инструменты для обработки. Например, если вы решите изготовить сопло из стали, вам понадобятся такие инструменты, как токарный станок, сверлильный станок и шлифовальный инструмент. Затраты на материалы и инструменты могут значительно увеличить общую стоимость самодельного сопла, особенно если у вас нет необходимых инструментов под рукой.

Кроме того, важно учитывать время, которое вы потратите на изготовление сопла. Если вы не обладаете достаточным опытом в работе с металлом, процесс может занять много времени и потребовать дополнительных усилий. В этом случае, покупка готового сопла может оказаться более выгодной с точки зрения времени и усилий.

Также стоит обратить внимание на качество. Готовые сопла, как правило, проходят тестирование и имеют гарантии от производителя, что может быть важным фактором для профессионалов, работающих с пескоструйной обработкой. Самодельные сопла могут не всегда соответствовать необходимым стандартам, что может привести к снижению эффективности работы и увеличению затрат на обслуживание оборудования.

В итоге, при сравнении стоимости готовых сопел и самодельных решений, важно учитывать не только прямые затраты на материалы и инструменты, но и временные затраты, качество и надежность. Для профессионалов, работающих в данной области, покупка готового сопла может оказаться более целесообразной, тогда как для любителей или тех, кто хочет экспериментировать, самодельное сопло может стать интересным и экономичным решением.

Вопрос-ответ

Как выбрать сопло для пескоструйной обработки?

При выборе сопла важно учитывать материал, из которого оно изготовлено, его диаметр и форму. Для различных типов работ могут подойти разные сопла: например, для тонкой обработки лучше использовать узкие сопла, а для более грубой — широкие. Также стоит обратить внимание на совместимость сопла с вашим оборудованием.

Какие преимущества есть у самодельного сопла?

Самодельное сопло может быть адаптировано под конкретные нужды и задачи, что позволяет добиться лучших результатов в пескоструйной обработке. Кроме того, это может быть более экономичным вариантом, особенно если у вас уже есть необходимые материалы и инструменты для его изготовления.

Сколько стоит готовое сопло для пескоструйной обработки?

Цена готового сопла может варьироваться в зависимости от производителя, материала и характеристик. В среднем, стоимость может колебаться от 500 до 5000 рублей. При этом стоит учитывать, что более дорогие модели могут иметь лучшие эксплуатационные характеристики и долговечность.

Советы

СОВЕТ №1

Перед тем как принять решение о покупке или самостоятельном изготовлении сопла, тщательно изучите характеристики и требования вашего пескоструйного оборудования. Убедитесь, что сопло соответствует необходимым параметрам, таким как диаметр, материал и форма, чтобы обеспечить эффективную и безопасную работу.

СОВЕТ №2

Если вы решите сделать сопло самостоятельно, используйте качественные материалы, такие как карбид вольфрама или керамика, которые обеспечат долговечность и устойчивость к износу. Также обратите внимание на точность обработки, чтобы избежать утечек и неэффективной работы.

СОВЕТ №3

Сравните стоимость готовых сопел и затрат на материалы и инструменты для самостоятельного изготовления. Иногда покупка готового изделия может оказаться более выгодной, особенно если учесть время и усилия, необходимые для его создания.

СОВЕТ №4

Не забывайте о безопасности! При работе с пескоструйным оборудованием используйте защитные очки, респиратор и другие средства индивидуальной защиты, чтобы минимизировать риски для здоровья, независимо от того, покупаете вы сопло или делаете его сами.
