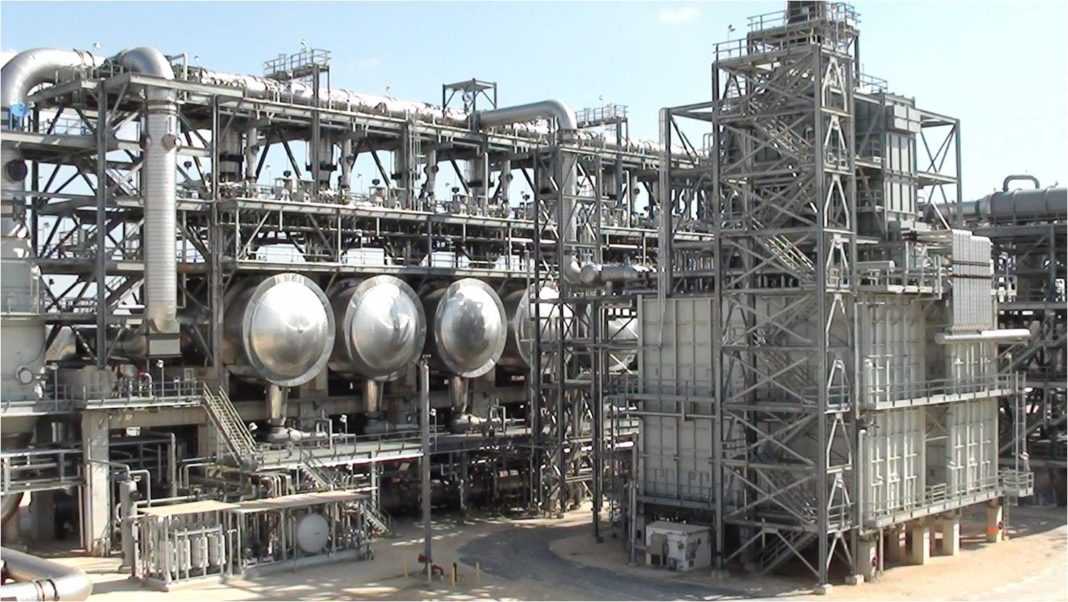

Устройство и принцип работы трубчатой печи

Трубчатые печи используются для нагрева сырья и осуществления различных химических реакций под воздействием высоких температур.

Эти печи позволяют достигать температур, которые невозможно получить с помощью пара. Чаще всего трубчатые печи приобретаются для нефтехимической отрасли с целью проведения реакционных процессов с нефтепродуктами.

Кроме того, данное оборудование активно применяется на химических производствах. Конструкция трубчатой печи была разработана российскими инженерами Шуховым и Гавриловым. На современном рынке представлено множество моделей и конструкций, однако, несмотря на разнообразие, все трубчатые печи имеют несколько основных, неизменных компонентов:

• рабочая камера,
• огнеупорная футеровка,
• змеевик,
• горелка для сжигания топлива,
• дымовая труба.

Принцип работы печи заключается в сжигании газа или мазута с помощью горелки, расположенной на стенках или дне радиационной камеры. Сгоревшие газы поступают в конвекционную камеру, а затем выводятся в атмосферу через дымоход. Полученный продукт проходит через змеевик, перемещается через трубы экранов в радиационной камере и, после достижения необходимой температуры, выходит из печи.

Ключевым технологическим процессом, обеспечивающим получение конечного продукта, является интенсивное тепловое воздействие на исходное сырье, помещенное в рабочую секцию. Важным элементом оборудования является радиационный отсек, который представляет собой своего рода камеру сгорания. Тепло передается за счет излучения, возникающего при высокой температуре газов. Тепло, образующееся в результате сжигания, является первичным источником тепла, поглощаемого в радиационной секции, что создает поглощающую поверхность.

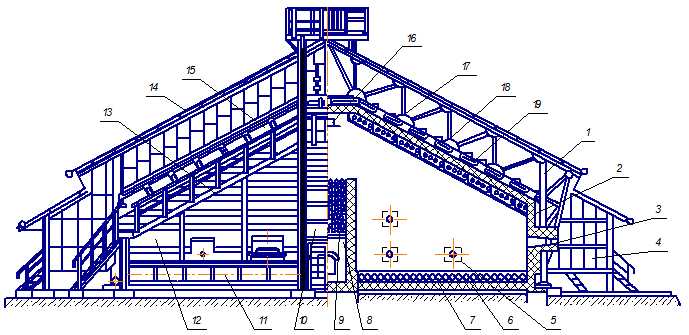

Двухскатная двухкамерная трубчатая печь (поперечный разрез)

Футеровка формирует отражающую поверхность, которая, согласно теории, не должна поглощать тепло, передаваемое через печь — тепло передается излучением непосредственно на змеевик. Лишь 80% получаемого тепла направляется в радиационную камеру, остальная часть — в конвективную секцию.

Конвекционная камера предназначена для использования физического тепла сгораемого продукта, температура в ней достигает около 900 градусов по Цельсию.

Разогретое углеродное сырье сначала проходит через змеевик, расположенный внутри конвекционной камеры, а затем направляется в печные змеевики радиационной камеры. Благодаря применению противоточного движения, удается максимально эффективно использовать тепло, полученное в результате сжигания.

Трубчатые печи зарекомендовали себя как одно из самых эффективных и простых в использовании производственных оборудований. Эксперты отмечают, что их конструкция обеспечивает равномерное распределение температуры, что критически важно для многих процессов, таких как сушка, обжиг и термообработка материалов. Благодаря высокой теплоотдаче и возможности работы с различными типами топлива, трубчатые печи позволяют значительно сократить затраты на энергоресурсы.

Кроме того, простота в обслуживании и эксплуатации делает их привлекательными для предприятий, стремящихся оптимизировать производственные процессы. Специалисты подчеркивают, что использование трубчатых печей способствует повышению качества конечной продукции, что в свою очередь положительно сказывается на конкурентоспособности компаний. В условиях современного рынка, где важна каждая деталь, такие решения становятся не просто выгодными, но и необходимыми для успешного развития бизнеса.

https://youtube.com/watch?v=ykEofvN9yjg

Преимущества и недостатки

Перед тем как принять решение о необходимости трубной печи на конкретном производственном объекте, важно рассмотреть ее преимущества и недостатки.

Преимущества печи:

1. Компактные размеры.
2. Низкие тепловые потери.

Однако, как и любое оборудование, трубная печь имеет свои минусы.

Недостатки:

1. В случае аварии отключить отдельные трубы невозможно; для этого придется отключать весь агрегат.
2. Анализ работы трубной печи показывает неэффективное использование температуры в двух камерах.
3. Трубки змеевика могут забиваться продуктами сгорания, что приводит к увеличению расхода топлива.

Интересные факты

Вот несколько интересных фактов о трубчатых печах:

1. Эффективность теплообмена: Трубчатые печи обладают высокой эффективностью теплообмена благодаря своей конструкции. Теплоноситель проходит через трубки, что позволяет максимально использовать тепло и снижать энергозатраты. Это делает их идеальными для процессов, требующих равномерного нагрева.

2. Широкий спектр применения: Трубчатые печи используются в различных отраслях, включая металлургию, химию и производство керамики. Они могут обрабатывать различные материалы, такие как металлы, минералы и полимеры, что делает их универсальным оборудованием для многих производственных процессов.

3. Автоматизация процессов: Современные трубчатые печи часто оснащаются системами автоматизации, которые позволяют точно контролировать температуру и время обработки. Это не только повышает качество конечного продукта, но и снижает риск человеческой ошибки, что делает производство более безопасным и эффективным.

https://youtube.com/watch?v=WNN2SqTtHOU

Классификация типов трубчатых печей

Классификация печей представляет собой упорядоченную систему, основанную на ключевых характеристиках данного оборудования. Она используется для поиска нужной информации и ее хранения, а также способствует передаче накопленного опыта, промышленных практик и теоретических знаний о функционировании этого типа устройств.

Классификация включает в себя:

1. Технологические.
2. Теплотехнические.
3. Конструктивные.

Технологические признаки

Данный тип оборудования классифицируется по назначению на реакционно-нагревательные и нагревательные печи. Нагревательные печи предназначены для достижения необходимой температуры сырья, помещаемого внутрь. Это одна из самых популярных категорий агрегатов, отличающаяся высокой производительностью, надежностью и способностью поддерживать температурные режимы до 500 градусов по Цельсию.

Реакционно-нагревательные печи

Реакционно-нагревательные печи служат не только для нагрева, но и для проведения целенаправленных химических реакций, необходимых для достижения определённых результатов. Этот тип печей используется на различных производственных площадках в качестве реактора.

Теплотехнические признаки

В зависимости от метода теплообмена, оборудование классифицируется на несколько категорий трубчатых печей:

1. Конвективные.
2. Радиационные.
3. Радиационно-конвективные.

Конвективные печи являются наиболее древним вариантом. Они представляют собой промежуточный этап между двумя другими типами. В наше время такие печи используются крайне редко, так как другие модели более эффективны с точки зрения затрат на строительство и эксплуатацию. Однако существуют исключения, когда требуется нагревать термочувствительные материалы.

Структура печи включает несколько компонентов:

1. Камера, где происходит сгорание.
2. Трубное пространство, разделенное перегородкой.

Это пространство необходимо для того, чтобы трубы не подвергались прямому воздействию пламени, а основная часть тепла передавалась через конвекцию.

Чтобы защитить трубы от высоких температур горячих газов и поддерживать оптимальный уровень теплоотдачи, в процессе сжигания используется избыток воздуха.

Газы движутся по трубам сверху вниз. Поскольку температура постепенно снижается, сечение труб также уменьшается, но скорость потока сгораемого продукта остается постоянной.

Радиационные печи сконструированы так, что все трубы, по которым проходит вещество, располагаются на стенках камеры сгорания. Это приводит к значительным отличиям в размерах по сравнению с конвективными печами.

На трубы воздействует горячий газ, что позволяет достичь следующих результатов:

1. Снижение площади теплоотдачи оборудования, так как тепло, передаваемое трубам, значительно превышает количество тепла, передаваемое через конвекцию.
2. Защита футеровки трубчатых змеевиков от перегрева благодаря снижению температуры, что достигается за счет их расположения и отдачи тепловой энергии более холодным трубам.

В редких случаях все стенки свода полностью закрываются трубами, что нецелесообразно, так как это ограничивает тепловое излучение открытых поверхностей и приводит к снижению общего теплового выхода.

Радиационная печь имеет простую конструкцию, но при этом эффективно передает тепло. Это делает оборудование менее затратным в плане капитальных вложений. Однако производители не могут использовать получаемое тепло так же эффективно, как в радиационно-конвективных установках, что снижает тепловую эффективность радиационного типа.

Радиационные печи применяются для нагрева веществ до низких температур — около 300 градусов по Цельсию, а также в ситуациях, когда требуется минимизация затрат на строительство и установку.

Радиационно-конвективная печь состоит из нескольких отдельных секций — радиационной и конвективной, что и дало ей название. Расчеты показывают, что до 80% тепла передается в радиационную секцию, а оставшаяся часть поступает в конвективную.

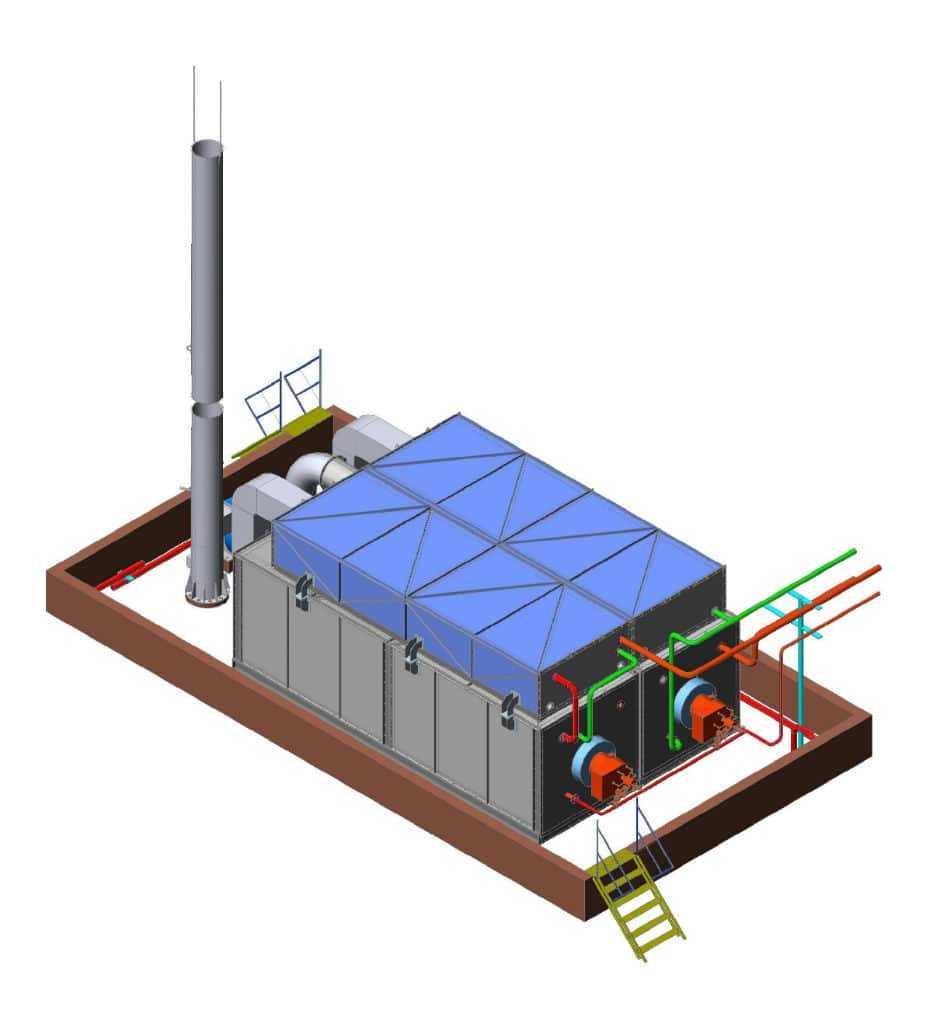

Трубчатая печь АНУ-5,5 предназначена для нагрева нефти, бензина и дизельного топлива.

Конвективная секция используется для получения тепла от сгорания продукта, который выходит из радиационной секции при температуре до 900 градусов по Цельсию. Эта секция спроектирована так, чтобы температура выходящего продукта превышала на 150 градусов ту, что поступает в печь. Это означает, что тепловая нагрузка в конвективной секции будет ниже, чем в радиационной, из-за меньшего коэффициента отдачи тепловой энергии от дымовых газов.

На большинстве предприятий используются именно радиационно-конвективные печи, где змеевики трубчатых печей располагаются в двух секциях.

Конструктивные

1. Печи могут быть оснащены различным количеством камер – одной, двумя или многими.
2. Многокамерные устройства наиболее удобны в использовании. В случае необходимости ремонта или технического обслуживания нет нужды останавливать весь агрегат целиком.
3. Змеевики могут быть расположены в различных плоскостях – горизонтально, вертикально или в виде винтового размещения.
4. Корпус может быть выполнен в нескольких вариантах – в форме цилиндра, коробки, с вертикальным или наклонным сводом.
5. Трубы могут иметь двустороннее или одностороннее облучение. Первый вариант более удобен, так как тепло равномерно распределяется по всей окружности трубки. Это позволяет более эффективно использовать нагрев по сравнению с односторонним вариантом.

Сфера использования

Разные типы трубчатых печей обладают уникальными характеристиками, что определяет их применение в различных областях.

Радиационные печи находят свое применение на промышленных объектах, где необходимо нагревать материалы до 300 градусов, а также в случаях, когда требуется сжигание недорогих видов топлива.

Конвекционные печи предназначены для нагрева сред, которые чувствительны к высоким температурам и нуждаются в более щадящем подходе. К примеру, это может быть керосин и бензин — летучие вещества, получаемые из нефти.

Данный тип печей является наиболее распространенным в промышленности благодаря разнообразию конструктивных решений и эксплуатационных характеристик.

Основные показатели работы трубчатых печей

Основные показатели включают в себя производительность, полезную тепловую нагрузку и коэффициент полезного действия (КПД).

Производительность определяется на основе тепловых и материальных балансов установки. Этот показатель может варьироваться в зависимости от расчетов трубчатой печи и составлять от 50 до 15 тысяч тонн в сутки.

Полезная тепловая нагрузка рассчитывается на основе энергии, затраченной на нагрев и испарение выбранного продукта, а также на перегрев водяного пара, если в печи установлен пароперегреватель.

Существует несколько типов КПД:

1. Топливный КПД — это отношение общего количества поглощенного тепла к теплу, полученному исключительно от сгорания топлива, без учета физического тепла, поступающего через воздух, водяной пар и само топливо.
2. Термический КПД — это соотношение общего объема поглощаемого тепла к количеству тепла, выделяемого при сгорании топлива, с учетом теплоемкости топлива, воздуха и распыляющей среды. Расчеты для трубчатой печи показывают, что топливный КПД не должен быть ниже 90%. Этот показатель будет зависеть от эффективности сгорания топлива и потерь тепла через корпус установки.

Особенности эксплуатации

Схема работы печи включает в себя следующие этапы:

1. Запуск.
2. Настройка.
3. Поддержание рабочего режима.
4. Остановка.
5. Проведение ремонтных работ.

Запуск печи возможен только после того, как специалисты проведут детальную проверку всего оборудования. Печь считается готовой к эксплуатации, если:

1. Все монтажные работы завершены.
2. Выполнены гидравлические испытания змеевика и всех труб, расположенных вдоль печи.
3. Параметры герметичности и прочности оборудования соответствуют установленным нормам.
4. Футеровка печи полностью высохла, и все компоненты находятся в исправном состоянии.
5. Система автоматизации и блокировки прошла проверку.

Запуск осуществляется в следующем порядке:

1. Проверяется работоспособность всего оборудования и контрольно-измерительных приборов, установленных на печи, а также соответствие топлива инструкциям.
2. Шибер должен быть в открытом положении.
3. Все люки плотно закрываются и продуваются паром в течение 20 минут.
4. Подготавливается топливная система к работе.
5. Насосы настраиваются на рабочее состояние, чтобы обеспечить расход потоков выше минимальных значений.
6. Зажигание пламени форсунок и подача топлива.
7. Контроль устойчивости горения: если горелки гаснут, их необходимо перезапустить.

Для поддержания оборудования в нормальном режиме требуется постепенно увеличивать температуру горения. Температура не должна повышаться более чем на 50 градусов в час. Также в процессе настройки постепенно увеличивается количество работающих горелок. При необходимости можно повысить нагрузку. После достижения нужных параметров начинается переход к нормальному режиму эксплуатации.

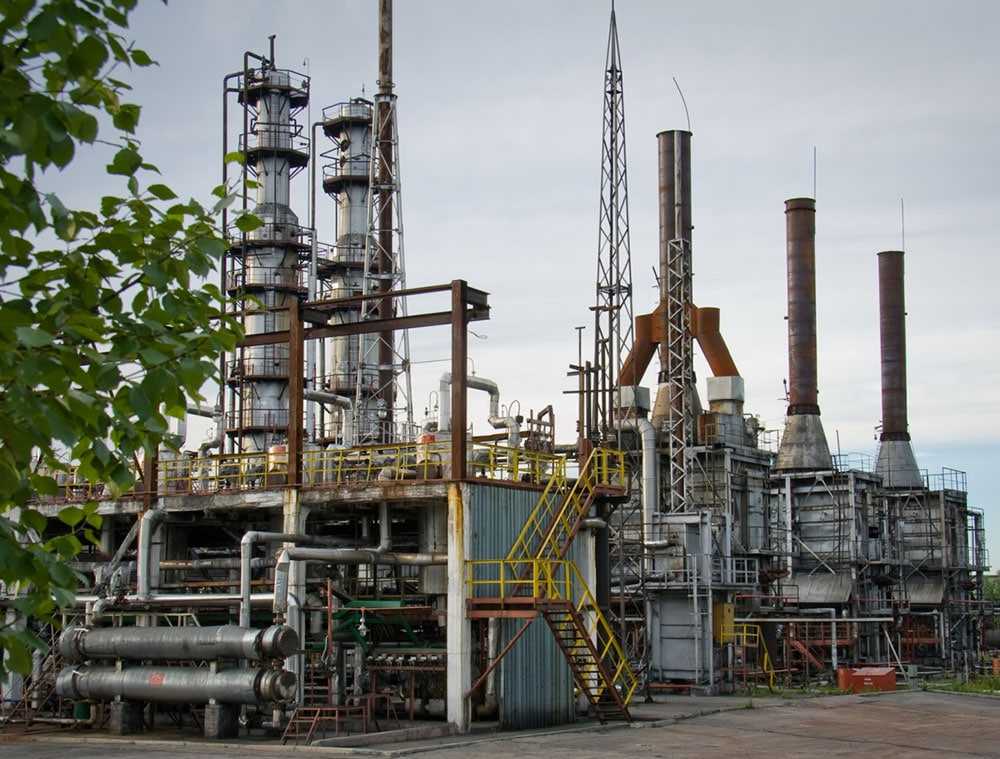

Запуск трубчатых печей возможен только после тщательной проверки всего оборудования специалистами.

Остановка может быть как аварийной, так и нормальной. Аварийная остановка производится в случае сгорания труб или прекращения подачи сырья.

Нормальная остановка включает следующие шаги:

1. Отключение горелок до достижения температуры 60 градусов.
2. После достижения необходимой температуры отключается насос и закрываются задвижки.
3. При снижении давления в змеевике ниже давления водяного пара, подается пар в змеевик и оставляется на несколько часов, пока концентрация углеводородной смеси не нормализуется.

Ремонт проводится для обеспечения бесперебойной работы оборудования на протяжении длительного времени. Для выполнения ремонтных работ привлекается команда специалистов. Не рекомендуется самостоятельно вскрывать и заменять составные части, так как это может привести к серьезным и опасным последствиям.

https://youtube.com/watch?v=Mm-4Os5dLRs

Перспективы развития и инновации в области трубчатых печей

Трубчатые печи, как важный элемент производственного оборудования, продолжают эволюционировать, адаптируясь к современным требованиям и вызовам. В последние годы наблюдается значительный прогресс в области технологий, что открывает новые горизонты для их применения и улучшения эффективности.

Одним из ключевых направлений развития трубчатых печей является внедрение автоматизации и цифровизации процессов. Современные системы управления позволяют оптимизировать режимы работы печей, что способствует повышению их производительности и снижению энергозатрат. Использование сенсоров и IoT-технологий позволяет в реальном времени отслеживать параметры работы оборудования, что обеспечивает более точное управление и предотвращает возможные сбои.

Кроме того, акцент на экологическую устойчивость становится все более актуальным. Производители трубчатых печей разрабатывают решения, которые минимизируют выбросы вредных веществ и снижают углеродный след. Это достигается за счет использования новых теплоизоляционных материалов, а также внедрения систем рекуперации тепла, которые позволяют повторно использовать энергию, выделяющуюся в процессе работы печи.

Инновации в области материалов также играют важную роль в развитии трубчатых печей. Современные композитные и жаропрочные материалы позволяют значительно увеличить срок службы оборудования и улучшить его эксплуатационные характеристики. Это особенно важно для отраслей, где высокие температуры и агрессивные среды являются нормой.

Не менее важным аспектом является адаптация трубчатых печей к специфическим требованиям различных отраслей. Например, в металлургии и химической промышленности требуются печи, способные работать с высокими температурами и агрессивными веществами. В то же время, в пищевой промышленности акцент делается на гигиеничность и безопасность материалов, используемых в производстве.

В заключение, перспективы развития трубчатых печей выглядят весьма многообещающе. Инновации в области автоматизации, экологии и материалов создают новые возможности для повышения эффективности и надежности этого оборудования. С учетом растущих требований к производственным процессам, трубчатые печи будут продолжать занимать важное место в индустриальном ландшафте, способствуя развитию технологий и улучшению качества продукции.

Вопрос-ответ

Что такое трубчатые печи?

Трубчатая печь – предназначена для высокотемпературного нагрева исходного продукта за счет сжигания топлива. Границами трубчатых печей, как правило, следует считать первые ответные фланцы на входе и выходе продукта.

Основные характеристики трубчатых печей?

Основными характеристиками трубчатых печей являются производительность печи, полезная тепловая нагрузка, теплонапряженность поверхности нагрева и коэффициент полезного действия печи.

Какие бывают печи на производстве?

Различают нагревательные электрические печи (в том числе высокочастотные печи) и пламенные печи, печи периодического действия (камерные печи, вращающиеся печи и др.) и непрерывного действия (например, методические печи). Нагревательные печи применяют в цветной и чёрной металлургии, машиностроении.
