Каждый застройщик при выборе фундаментной конструкции для будущего здания руководствуется в первую очередь его стоимостью, надежностью и долговечностью. Идеальным основанием, которое сочетает в себе все эти качества, являются монолитные плиты фундамента, которые можно сооружать на различных типах почвы. Но бетон обладает высокой теплопроводностью, поэтому застройщикам необходимо еще в процессе выполнения строительных работ позаботиться об утеплении несущих конструкций.
Особенности производимых работ
Мелкозаглубленный ленточный фундамент опирается на слои грунта, способные замерзать в зимнее время.
Это создает опасность возникновения нагрузок пучения, способных деформировать опорную конструкцию, или даже разрушить ее.
Под домом находится участок прогретого грунта, что позволяет снизить интенсивность нагрузок пучения. Для получения большей эффективности утепления ленты используется утепление отмостки.
Под нее укладывают слой теплоизолятора с участком уклона к дренажным трубам, расположенным по периметру дома на определенной глубине.
Отмостка заливается поверх теплоизолятора, что образует защитный экран, отсекающий холод и влагу от боковых стен ленты.
В результате температура прилегающих к фундаменту слоев грунта увеличивается, а нагрузки пучения значительно уменьшаются.
Зачем утеплять отмостку
Правильно выполненная отмостка выполняет свои функции вполне успешно. Сохраняет грунт сухим и даже понижение температуры до отрицательных температур не приводит к катастрофическим последствиям Поэтому и возникает вопрос – нужно ли утеплять отмостку вокруг дома?
В следующих случаях укладывать слой теплоизоляции при сооружении защитной полосы следует обязательно:
Здание построено на пучинистом грунте.
Когда температура в почве падает до минусовых температур, содержащаяся в ней влага замерзает. Плотность льда меньше, чем у воды, поэтому он занимает больший объем. Это приводит к пучению грунта и неравномерному распределению нагрузок на фундамент. Некоторые виды грунта – глины, суглинки, супеси – содержат влагу всегда и называются пучинистыми. Мельчайшие частицы глины не дают воде, удерживаемой в многочисленных порах, просачиваться и уходить в более глубокие слои. При строительстве сооружения в зоне с таким грунтом нельзя допускать промерзания соседствующих с фундаментом слоев.
Последствия морозного пучения грунта
Глубина фундамента меньше глубины промерзания почвы.
Перепады температур, замерзание и оттаивание грунта приводят к его неравномерному проседанию под основанием здания, появлению влаги и того же пучения. Поэтому мелко заглубленный фундамент через некоторое время начинает испытывать нагрузки, способные привести к появлению больших трещин. Такие дефекты делают здание непригодным к эксплуатации.
Однако даже если здание построено на плотном и прочном грунте, практически не подверженном сезонным колебаниям, и фундамент заглублен ниже зоны промерзания почвы, утепление отмостки вокруг дома быстро оправдывает себя.
- Снижаются расходы на отопление дома. Особенно это выгодно при наличии отапливаемого цокольного помещения – потери тепла уменьшаются почти на четверть.
- Увеличивается долговечность самой отмостки. Температурные колебания внутри «пирога» становятся минимальными и не опускаются ниже 0 градусов даже в морозы. Поэтому покрытие не разрушается и служит надежной защитой фундамента долгие годы.
- Практически полностью отсутствует смещение отмостки относительно цоколя в вертикальном направлении (при отсутствии теплоизоляции – частое явление). Это предохраняет покрытие отмостки и стены фундамента от растрескивания.
- Повышается водонепроницаемость защитной полосы.
- Глубину фундамента можно уменьшить. Учитывая стоимость возведения фундамента и устройство теплой отмостки вокруг дома – это даже позволит снизить затраты на строительство.
- Благодаря теплоизоляции подвальные помещения защищены не только от внешней влаги. Поскольку нет резкого перепада внешней и внутренней температуры, стены остаются сухими – нет опасности образования конденсата и, соответственно, плесени и грибка. А это существенная экономия на ремонте.
- строительстве – уменьшение глубины фундамента;
- ремонте – отсутствие повышенной влажности и конденсата позволяет проводить его намного реже;
- отоплении – снижение потерь тепла.
Утепление отмостки отводит за ее пределы границы промерзания почвы
Критерии выбора сырья
Плитное основание, особенно в условиях высокой влажности внешней среды, нуждается в качественном утеплении.
Теплоизоляция позволяет:
- Защитить бетон от температурных перепадов.
- Сэкономить на обогреве дома.
- Уменьшить пучинистость почвы под подошвой основания.
Эти функции способен выполнять пеноплекс – экструдированный пенополистирол. Материал отличается низкой теплопроводностью, высокими прочностью и эксплуатационным ресурсом.
Несмотря на то, что пеноплекс легко режется ножом, этот материал не хрупкий, поэтому в местах разлома не должно быть видно шариков, как у пенопласта. Если надавить пальцем на поверхность листа, то материал тут же вернется в прежнее состояние.
Выбирая материал, необходимо обращать внимание на условиях хранения. Пеноплекс не оставляют на открытом воздухе, а закрывают тканью или упаковкой
Подбирают сырье в зависимости от назначения: для фундаментов подойдет материал с наибольшим удельным весом – от 33 до 45 кг/м3.
Характеристики материала
Технологические свойства пеноплекса:
- теплопроводность – 0,03 Вт/мК;
- плотность – от 29 до 45 кг/м3;
- прочность на сжатие – 0,27 Мпа;
- водопоглощение – 0,5% по объему за 8 суток;
- категория стойкости к огню – Г4;
- температурный диапазон эксплуатации – от –50 до +70 ͦС;
- размер – 600х1200 мм;
- толщина листа – от 20 до 100 мм.
Плюсы и минусы
Преимущества материала:
- Минимальная водопроницаемость. Жидкость проникает лишь во внешнюю структуру пеноплекса, которая была повреждена при нарезании листов. Замкнутые ячейки материала остаются водонепроницаемые весь срок эксплуатации.
- Низкий коэффициент теплопроводности, что позволяет использовать пеноплекс для утепления фундаментов с подвалом, экономя на гидроизоляции.
- Незначительная паропроницаемость. Сырье экструзионного типа устойчиво к испарениям влаги: листы толщиной всего 20 мм имеют такую же паропроницаемость, как и рулонный рубероид.
- Продолжительный срок службы (более 50 лет), на который не оказывают влияние многократное замерзание и оттаивание, а также постоянные нагрузки.
- Простота в монтаже и обработке. Нарезать листы пеноплекса можно обычным ножом. При этом свойства материала не меняются, если на его поверхность попадают осадочные воды.
- Экологическая безопасность. Сырье не является ядовитым и при разложении не наносит вред окружающей среде.
- Низкая химическая активность. Лишь незначительное количество химических реагентов, которые содержатся в почве и грунтовых водах могут вступать во взаимодействие с пеноплексом, размягчая его структуру. В большинстве случаев материал сохраняет целостность в течение всего срока службы.
При этом, чтобы материал сохранил свои качества и форму в процессе эксплуатации, необходимо учитывать допустимую температуру внешней среды.
Правила монтажа греющих труб
При монтаже УШП применяют греющие трубы. Существуют такие правила их укладки:
Читайте также:
- Более плотная укладка труб позволяет получить более высокие температуры обогрева помещения.
- Расстояние между наружными стенами и трубами не должно превышать 150 мм. Ближе к центру шаг укладки может быть увеличен до 250 мм.
- Чтобы минимизировать гидравлические потери, длина одной петли не должна превышать 100 м.
- Не стоит укладывать трубы ближе, чем 100 мм друг от друга.
Нельзя монтировать греющие трубы на местах соединения монолитных плит. В этом случае лучше проложить два контура. Трубопровод, пересекающий стык изолируют стальными гильзами длиной 30 см.
Как сделать утепленную шведскую плиту своими руками можно посмотреть на видео:
Утепленная фундаментная плита позволяет сократить расходы на отопление в процессе эксплуатации и способствует снижению уровня морозного пучения почвы. Благодаря этому продлевается срок эксплуатации фундамента, а проживание в доме становится более комфортным.
Устройство фундаментов мелкого заложения
Монолитный мелкозагубленный фундамент, построенный для бани, и его плита мелкого заложения, не подвержены не линейной не касательной деформации, которая может быть спровоцирована из-за вспучивания грунта.
Потому, представленная конструкция популярна не только среди тех, кто имеет собственную баню, но и у тех владельцев участков, которым был подан хороший пример использования представленной конструкции.
Такая конструкция, созданная своими руками на глинистой почве, на подготовленном месте для бани, должна быть изготовлена в соответствии со всем требованиями СНиПа.
Такой утепленный фундамент для бани, который установлен на глинистой почве, в соответствии со СНиПом, должен быть снабжен монолитным каркасом.
Известные бренды теплоизоляционной продукции
Технониколь — известная отечественная марка утеплителя под бетон
URSA – известная в Европе торговая марка. Производитель специализируется на выпуске пенопласта, пенополистирола и экструзионной разновидности изделия. Продукция отличается высоким качеством в плане однородности и теплоизоляционных характеристик.
ТехноНиколь – промышленный гигант утеплителя на отечественном рынке. Завод выпускает пенополистиролы и широкий ассортимент другого изоляционного продукта. На производственных мощностях имеются свои лаборатории, где разрабатываются новые типы изоляторов.
-
Читайте также:
Элит Пласт – производитель украинского происхождения. Выпускает достойные полимерные утеплители, которые соответствуют всем экологическим мировым стандартам.
Использование полиуретановой пены
Способы для тепловой изоляции с помощью пены являются самыми затратными, поскольку для монтажа потребуется специальное оборудование и квалифицированные мастера. Стоимость самой полиуретановой пены тоже довольно высока. Материал напоминает по строению полистирол, но уступает ему в качественных показателях. Его прочность схожа с качественным пенопластом. Главным преимуществом полиуретановой защиты является отсутствие стыков и швов на поверхности при нанесении. Использование материала избавляет от необходимости в гидроизоляции, поскольку пена сама выполняет данные функции.
Технология нанесения:
- Напыление пены осуществляется с помощью установки высокого давления. Специальный пистолет распыляет готовый состав на основание, со скоростью 350л/мин. Перед началом монтажного процесса необходимо удостовериться в исправности оборудования и наличии электрической розетки с током в 220в.
- Пена наносится на предварительно очищенную и сухую поверхность без следов масла в несколько слоев для обеспечения максимальной адгезии в месте стыка. Первый слой должен быть толщиной от 5 до 10 мм, в зависимости от рельефа фундамента. Выполнение теплоизоляции данным способ требует определенных навыков, поэтому не может быть выполнено самостоятельно.
Утепления различных видов фундамента
Поскольку на сегодняшний день существует несколько видов фундамента, которые отличаются друг от друга своими конструкциями, то технология утепления будет для каждого из них своей, однако суть ее будет сводиться к одному – к защите всей поверхности.
– утепление ленточного фундамента
Как правило, утепление дома или фундамента должно производиться равномерно по всей длине ленточного основания. Для этого предварительно конструкцию необходимо подготовить:
- Вдоль всего периметра необходимо вырыть траншею шириной около 1 м и глубиной, которая равна глубине фундамента.
- После этого монолитную конструкцию необходимо тщательно очистить от грязи и земли. Это необходимо для того, чтобы получить хорошее сцепление материала и поверхности фундамента. В случае необходимости, поверхность фундамента выравнивают с помощью цементной стяжки.
- Прежде чем утеплять фундамент необходимо позаботиться о гидроизоляции. Для этого поверхность фундамента обмазывают мастикой или любым другим гидроизоляционным материалом.
- Далее можно приступать к укладке плит утеплителя. Обычно его укладывают на специальные клеевые составы. Чтобы добиться наилучшей защиты от холода и влаги, рекомендуется уложить утеплитель в два слоя.
Такие процедуры необходимо выполнить по всему периметру фундамента, стараясь не допускать щелей межу утеплителем, поскольку это приведет к образованию мостиков холода. Когда фундамента утеплен полностью, производиться его обратная засыпка грунтом.
– утепление столбчатого фундамента
Как утеплить такой фундамент дома? Чтобы выполнить утепление столбчатого фундамента, необходимо изначально сделать забирку (так называемый цоколь). Его основная функция заключается в том, что он защищает пространство между грунтом и фундаментом от влаги и низких температур.
Для того чтобы изготовить забирку необходимо выполнить следующее:
- Под домом необходимо вырыть небольшую траншею, глубина которой будет составлять около 20-40 см.
- Далее в нее засыпается песок или щебень слоев в 15-30 см.
- На столбы фундамента крепятся специальные бруски с пазами для дальнейшего закрепления на них досок. В пазы брусков вставляют тонкие доски по всему периметру.
- В завершение нижняя часть конструкции засыпается керамзитом.
Проделав все эти процедуры можно с уверенностью сказать, что фундамент будет защищен от воздействия влаги и низких температур.
– утепление плитного фундамента
Утепление плитного фундамента, наверное, самое дорогое из всех типов фундамента, однако затраты на это полностью окупятся. В большинстве случаев цоколь плитного фундамента утепляют пенополиуретаном. Его наносят со специального устройства на стенки цоколя.
Также чаще всего плитный фундамент стараются утеплить еще до момента его заливки, то есть выполняют гидроизоляцию из любого материала (чаще всего рубероида), после чего в котлован укладывается пенопласт, поверх которого делается небольшая стяжка. Далее делается армирование и заливка бетона. Утеплять плитный фундамент можно также и поверх уже готовой плиты. Это рекомендуется делать в жилых домах для утепления пола.
– Утепление свайного фундамента
Свайный фундамент чаще всего имеет такую особенность, как открытое пространство между фундаментом и грунтом. Это говорит о слишком больших потерях тепла, поэтому утеплять такой тип фундамента просто необходимо, иначе в доме будет холодно и сыро.
В качестве утеплителя, для свайного фундамента используют пенопласт, а технология утепления выполняется в несколько этапов:
- Гидроизоляция ростверка фундамента.
- Укладка утеплителя.
- Отделочные работы.
Каковы плюсы УШП?
Высокая скорость возведения конструкции за 2-3 недели. Срок выполнения работ зависит от площади и геометрии плиты: чем больше по размеру и сложнее по форме фундамент, тем дольше его будут сооружать. Играют роль и погодные условия: во время сильного дождя бетон лучше не заливать. Возможность устройства почти на любых грунтах, в том числе с высоким уровнем грунтовых вод и пучинистых – глинах, суглинках. Благодаря утеплителю земля не промерзает, а значит, фундамент защищён от деформаций из-за морозного пучения грунта. Однако УШП нельзя делать на грунтах с очень низкой несущей способностью, например, торфяниках. В этом случае возможна осадка фундамента. Не требуется глубокий котлован: экономия на земляных работах. Готовность всех коммуникаций ещё на этапе устройства фундамента. Это существенно ускоряет строительство дома. Высокая энергоэффективность благодаря слою теплоизоляции. А значит, низкие затраты на отопление здания. УШП с утеплителем толщиной 200 мм имеет коэффициент теплопроводности 0,17 Вт/(м•°С). Для сравнения: коэффициент теплопроводности обычной монолитной бетонной плиты, как правило, превышает 0,40 Вт/(м•°С)
Нет мостиков холода в конструкции плиты и промерзания нижних углов здания благодаря сплошному слою теплоизоляции под фундаментом и утеплённой отмостке. Отопление с помощью водяного тёплого пола на 20-30% экономичнее радиаторного, поскольку в радиаторы подаётся теплоноситель с температурой около 70°С, а в тёплые полы – с температурой около 40°С. Кроме того, тёплый пол прогревает помещение равномерно, создавая очень комфортные температурные условия для обитателей дома. Наконец, отсутствие радиаторов улучшает внешний вид помещений. Поверх плиты не нужно устраивать стяжку: поверхность фундамента выровнена и отшлифована, служит готовым основанием для укладки напольного покрытия. А значит, при отделке помещений можно отказаться от дополнительных влажных работ.
В плите нет швов (в стяжке компенсационные зазоры – обязательны), что упрощает монтаж напольного покрытия.
Работы по наружному утеплению
Схема наружного утепления фундаментов.
Первым делом следует утеплить фундамент снаружи, чтобы защитить от неприятного воздействия сами плиты. Данный процесс лучше всего производить во время изготовления дренажной системы, т.к. если сделать это до дренажа, то вы лишний раз потратите время, а если после, то придется сильно помучиться, т.к. гравий будет мешать.
После того как будет вырыта траншея под дренаж, следует произвести отделку фундамента пенополистиролом (многие используют пеноплекс). Для этого сначала плиты полностью покрываются гидроизоляцией, чтобы вода не имела даже малейшего доступа к плите. Именно данный шаг будет обеспечивать решающую безопасность плитного фундамента, т.к. даже при хорошей теплоизоляции вода может очень сильно испортить положение дел.
И только на данном этапе уже можно начинать монтировать пенополистирол или любой другой утеплитель. Рассчитывать толщину утеплителя нужно исходя из нескольких параметров: плотности материала и теплоемкости стен над землей.
Технология наружного утепления фундаментов.
Именно от второго параметра напрямую зависит теплоемкость утеплителя, но если есть возможность, то в идеале было бы превысить данные показатели, чтобы быть уже наверняка уверенным. Обязательно следует наблюдать за плотностью, ибо чем выше плотность, тем более теплоемкий материал, а это нередко существенно понижает финансовые и трудозатраты.
При монтаже важно учитывать, что ни в коем случае нельзя повредить гидроизоляционный слой, чтобы не дать влаге возможность проникать до плиты фундамента. Сверху вся дренажная система накрывается отмосткой, которая частично ложится именно на дренаж, а частично накрывает собой утепление
На этом утеплитель не заканчивается, но продолжается до самой вершины цоколя, как и вся гидроизоляция. При желании открытая часть покрывается короедом или любым другим покрытием. В итоге получается идеальное наружное утепление плиты фундамента, которое выдержит даже очень сильные морозы.
Выбор утеплителя для фундамента
Основные требования для теплоизолятора — устойчивость к деформации под давлением грунта и влагонепроницаемость. Минеральная вата в данном случае не подходит. Зато есть более удобные для применения материалы — пенополиуретан и экструдированный пенополистирол. Зачастую используют последний вариант. Он продается в виде плит 5-10 см толщиной. Именно десятисантиметровый пенополистирол высокого качества нужен для технологии УШП, чтобы выдерживать еще и нагрузку малоэтажного дома.
Преимущества пенополистирола:
- Более низкая цена по сравнению с пенополиуретаном.
- Простота в монтаже.
- Надежная влаго — и теплоизоляция.
- Возможность обойтись при укладке без специального оборудования.
Но существуют небольшие недостатки у такого теплоизолятора
Во-первых, он пожароопасен и не пропускает воздух, что не сильно важно при утеплении фундамента. Во-вторых, что на самом деле должно волновать, это качество монтажа — если выполнить работу неаккуратно, то останутся зазоры и материал начнет разрушаться, что скажется на состоянии фундамента
Преимущества пенополиуретана:
- Скорость монтажа.
- Плотность теплоизоляционного шара.
- Качественная теплоизоляция и высокая водостойкость.
Минусом такого теплоизолятора является потребность в специальном оборудовании для напыления и мерах предосторожности: необходимо работать в защитной маске и костюме. Хотя распылитель можно взять в аренду или пригласить профессиональных рабочих с оборудованием
Работать пенополиуретаном нужно быстро и при этом качественно, поскольку из-за скорости застывания любая ошибка потребует переделывать все заново.
Почему специалисты рекомендуют использоваться для утепления именно пеноплекс?
В последние годы многие застройщики предпочитают проводить утепление фундамента пеноплексом. Выбор этого материала обусловлен тем, что он обладает высокой устойчивостью к влаге, а также обладает максимально низкой теплопроводностью. В связи с тем, что плитной несущей конструкции на протяжении многих десятилетий придется контактировать с влажной средой, утепление фундамента пеноплексом позволит защитить здание от ее пагубного воздействия.
Экструдированный пенополистирол идеально подходит для теплоизоляции монолитных фундаментных конструкций, так как способен выдерживать сжимающие нагрузки. Пенополиуретановые плиты и пеноплекс представляют собой ячеистые материалы с закрытой структурой, благодаря чему влага не способна проникать в их полости. Именно поэтому их задействуют при проведении утеплительных мероприятий.
Технология наружного утепления
Высота плиты может быть от полуметра. Промерзание по периметру самое опасное для фундамента. Потому, в основном, утепление крепится именно по боковым поверхностям.
Перед тем как покрыть фундамент слоем утепления его необходимо гидроизолировать. Несмотря на то что пенополистирол водонепроницаем покрытие им не бесшовно. В швы между плитами проникает влага, способная разрушить плиту.
Гидроизоляция происходит нанесением битумной мастики или расплавление по поверхности и краям плиты парафина. Второй способ более экономичен и надежен. При помощи газовой горелки куски парафина расплавляются. Материал равномерно распределяется по поверхности, впитываясь в нее.
Парафинизация закрывает поры бетона, создавая барьер на пути влаги. Полная адгезия способствует исключению отслаивания изоляции. А значит, на нее можно беспрепятственно крепить утеплитель.
Плиты пенополистирола монтируются на клею или на цементно-песчаном растворе. Первый вариант позволяет вести утепление при минусовых температурах. Подземная часть закрепляется только методом приклеивания. Это необходимо для избегания нарушения гидробарьера.
Цокольная часть утепления плитного фундамента пенополистиролом дополнительно фиксируется пластиковыми дюбелями. Для этого, через приклеенные плиты просверливаются отверстия. Они проходят через все утепление и часть фундамента.
Клей наносится по периметру плиты и несколькими полосами в центре. Выдерживается 1 минута и плита прижимается к поверхности на пару минут. После приклеивания нижние плиты присыпаются слоем песка. Это помогает зафиксировать их в монтажном положении.
Второй ряд утеплителя монтируется со смещением швов. Желательно сделать перевязку и горизонтальных стыков. Это помогает избежать возникновения мостиков холода.
Если толщины плит недостаточно, утепление ведется в два слоя. Берутся изделия с максимальными толщинами, чтоб избежать монтажа нескольких слоев. Плиты верхнего слоя, должны перекрывать швы нижних.
Фиксация зонтиками проводится в пяти точках плиты. Дюбеля монтируют после полного приклеивания плит, но и не позже чем через три дня.
После монтажа швы заделываются монтажной пеной. Излишки пены обрезаются, и поверхность штукатурится по сетке. Сетка необходима для лучшего сцепления пенополистирола и штукатурки.
Технология «шведская плита»

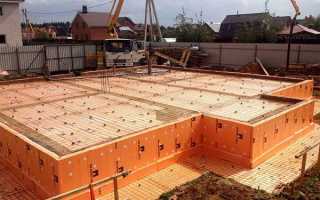

Шведская плита — это утепленный монолитный плитный фундамент малого заглубления. особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой). Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.
Данная технология базируется на основных принципах проектирования и устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».
Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.
Принципиальная схема устройства утепленной шведской плиты
- Устройство фундамента и прокладка коммуникаций выполняют в ходе одной технологической операции, что позволяет сократить сроки строительства.
- Шлифованная поверхность фундаментной плиты готова для укладки напольного покрытия;
- Слой теплоизоляции ПЕНОПЛЭКС ФУНДАМЕНТ®, толщиной около 20 см надежно защищает от потерь тепла, а это означает существенное снижение расходов на отопление дома и увеличение эффективности функционирования системы «теплого пола»;
- Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания;
- Закладка фундамента не требует тяжелой техники и специальных инженерных навыков.
Особенности монтажа
Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод (дренажная система по периметру сооружения).
Важную роль играет также устройство непучинистой подготовки (подушка из крупного песка, щебня). В случае, если применяется комбинация слоев щебня и песка, необходимо предусмотреть разделение данных слоев геотекстилем (при расположении грунта мелкой фракции над более крупным).
Под плиту необходимо заранее заложить все необходимые коммуникации (водопровод, электричество, канализация и т.п.) и вводы.
Конструкция шведской плиты предполагает передачу всех нагрузок от сооружения (собственный вес, эксплуатационные нагрузки, снеговые и т.п.) на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются высокие требования по прочности. Наиболее рациональным вариантом применения в данной конструкции являются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ®, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.
- Шаг 1. Снятие верхнего слоя грунта (как правило, около 30-40 см);
- Шаг 2. Утрамбовка песчано-гравийной подготовки (крупный песок, щебень);
- Шаг 3. Монтаж дренажа по периметру сооружения и трубы инженерных коммуникаций;
- Шаг 4. Укладка бортовых элементов и плит ПЕНОПЛЭКС ФУНДАМЕНТ® в основании;
- Шаг 5. Монтаж арматурного каркаса на подставках;
- Шаг 6. Уклада труб для системы обогрева полов, подключение их к коллектору и закачка в них воздуха;
- Шаг 7. Заливка монолитной плиты бетонной смесью.
Интегрированная в конструкцию фундамента система подогрева обеспечивает комфортные условия внутри помещения. А использование прочных и абсолютно влагостойких плит ПЕНОПЛЭКС ФУНДАМЕНТ® в качестве подготовки основания в разы увеличит теплотехническую надежность и эффективность системы теплого пола.
В качестве теплоносителя в системе может применяться обычная вода или антифриз (если в зимний период времени в помещении не будет возможности всегда поддерживать плюсовую температуру).
В качестве отопительных трубопроводов в системах водяных теплых полов могут использоваться практически все виды труб: металлопластиковые, медные, из нержавейки, полибутана, полиэтилена и т.д.
При укладке греющих труб руководствуются следующими правилами:
- Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб. И наоборот, то есть, вдоль наружных стен греющие трубы должны быть уложены более плотно, чем в середине помещения.
- Не имеет смысла укладывать трубы плотнее, чем через 10 см. Более плотная укладка ведет к значительному перерасходу труб, при этом тепловой поток остается практически неизменным. Кроме того, возможно появление эффекта теплового моста, когда температура подачи теплоносителя сравняется с температурой обработки.
- Расстояние между греющими трубами не должно быть более 25 см, для обеспечения равномерного распределения температуры по поверхности пола. Чтобы «температурная зебра» не воспринималась ногой человека, максимальный перепад температуры по длине стопы не должен превышать 4°С.
- Отступ греющих труб от наружных стен должен составлять не менее 15 см.
- Не рекомендуется укладывать греющие контуры (петли) длиной более 100 м. Это приводит к высоким гидравлическим потерям.
- Нельзя укладывать трубы на стыке монолитных плит. В таких случаях надо положить два отдельных контура по разные стороны от стыка. А трубы, пересекающие стык, должны быть уложены в металлические гильзы, длиной 30 см.
Как утеплить?
Перед проведением фундаментных работ индивидуальному застройщику нужно подготовить материал, монтажную пену для заделывания швов, а также инструмент для нарезания плит.
Снизу
Для защиты основания дома от промерзания снизу, слой утеплителя можно класть двумя способами:
- в тело фундамента;
- сверху плиты.
В первом случае дно котлована тщательно выравнивают и застилают геосинтетический материалом. Сверху устраивают подушку из нерудного материала. Для этого послойно песок и щебень высыпают на геотекстиль, увлажняют и утрамбовывают с помощью специального оборудования.
На подушку выкладывают гидроизоляционный материал с перехлестом, надежно фиксируя швы паяльником. Сверху монтируют слой теплоизолятора, как правило, из пеноплекса. Удобно работать, стыкуя плиты системой соединений замков.
Швы прорабатывают монтажной пеной. На горизонтальную поверхность утеплителя одним из следующих технологических этапов будет уложен арматурный каркас и инженерные сети.
Проводить теплоизоляцию плитного фундамента можно поверх плиты:
- На монолите устраивают гидроизоляцию.
- Сверху монтируют лаги.
- Между лаг выкладывают слой теплоизолятора.
- Сверху к лагам крепят гидроизоляционную пленку.
- Монтируют дощатое основание в качестве чернового пола.
Поскольку пеноплекс обладает повышенной прочностью, то в данном случае можно обойтись без лаг. Плиты кладут на гидроизоляционный слой сплошной поверхностью, сверху настилают подложку и устраивают чистовое покрытие.
По периметру
Теплоизоляция плитного фундамента по периметру позволяет значительно сократить теплопотери в доме. Плиты утеплителя устраивают в вертикальном положении по внутреннему периметру дощатой опалубки.
Если для монолитной плиты используют вязаный арматурный каркас, то, чтобы защитить утеплитель от жидких компонентов бетонного раствора, прокладывают слой гидроизоляционной пленки. Когда армокаркас собирают методом сварки, то сверху гидроизолятора на утеплителе необходимо выполнить тонкую стяжку из низкомарочного бетона.
Утеплитель также можно разместить на готовой монолитной плите с уже реализованной гидроизоляцией. Теплоизолятор крепят к поверхности клеем или через подплавленный битум. Средство для фиксации материалов наносят точечно, а затем плотно прижимают полотно к стене.
Теплоизоляцию основания начинают проводить снизу, выкладывая детали сначала в горизонтальный ряд. Каждый следующий лист крепят встык к предыдущему.
Применение
Далее мы рассмотрим способы применения к различным видам фундаментов.
Плитный
По сути, это — бетонная плита, на которой возводится дом. Такое решение очень выгодное, поскольку во время изменений грунта (например, поползновений) основание просто передвигается вместе с домом. Утепление плиты фундамента — очень важный процесс, поскольку она является полом нижнего этажа. Но, в силу оригинальности монолита, здесь есть свои нюансы.
Плитное основание (особенно утеплённое) — это подобие пирога, состоящего из нескольких слоёв. Если смотреть и двигаться от верхнего слоя к нижнему, мы увидим:
- Железобетонную плиту.
- Полиэтиленовую плёнку.
- Утеплитель.
- Гидро изолятор.
- Бетонную подготовку.
- Щебень.
- Геотекстиль.
- Подушку из песка. Почву.
Примерно так выглядит схема утепления фундамента в виде плиты. Остановимся подробнее на слое утеплителя. Что здесь можно применить? Чаще всего утепление монолитного фундамента осуществляется материалами пенополистирольной группы, а именно:
Утеплённая шведская плита
УШП — это инновационный способ утепления мелкозаглубленной плиты, о котором стоит рассказать отдельно. Суть решения в том, что в основание закладываются трубы водопровода, канализации и отопления. Последние выполняют функцию «тёплого пола». Таким образом, фундамент дополнительно прогревается.
Для подобного решения нужно больше утеплителя, поскольку здесь «пирог» выглядит по -другому, как и проводимые работы. С другой стороны, это сокращает расход бетона. Кроме того, у фундамента есть ещё ряд преимуществ:
- Сокращение сроков строительства: устройство основания и прокладка коммуникаций проходят одновременно, а не отдельными этапами.
- Возможность подобрать свой оптимальный вариант: шведские производители создали целый каталог с необходимыми данными различных фундаментов этого типа.
- Отсутствие необходимости делать стяжку для «тёплого пола», поскольку трубы уже проходят в фундаменте (а он у нас является тем самым полом).
- Отличные теплоизоляционные характеристики.
- Отсутствие мостиков холода — ведь фундамент утепляется по всему периметру.
Но есть в утеплённой шведской плиты и недостатки:
- Высокая стоимость возведения основания.
- Возведением может заниматься только специализированная бригада с высоким квалификационным уровнем.
- Невозможность ремонта коммуникаций без устройства технических решений (например, приямков), что ещё больше увеличивает затраты.
Да, если грамотно проложить трубы (с опрессовкой, проверкой герметичности), то они могут прослужить больше, чем сам дом. Поэтому строители не имеют права на ошибку, поскольку в случае чего, трубу никак не отремонтируешь.
Ленточный
Этот вид основания используется очень часто при возведении домов. Как правило, это — МЗЛФ, то есть, мелкозаглубленный вид.
Именно на них часто возводят частные и загородные дома. И, как и в любом другом случае, здесь также требуется защита от холода.
Утепление мелкозаглубленного фундамента ленточного типа снаружи выглядит примерно так:
- Выкапывается ров по периметру основания. Глубина фундамента и траншеи должна быть одинаковой, а ширина — больше уровня промерзания на 5 см.
- Почва на дне трамбуется, насыпается песчаная подушка.
- На выровненную и очищенную стенку наносится слой гидроизоляции (часто на битумной основе).
- Монтируется утеплитель. В его качестве часто выступает пеноплэкс. Если гидроизоляция битумная, её можно подогреть в нескольких местах и плотно прижать плиту. Стыки нужно заделать клеем или мастикой. При необходимости монтируется ещё один слой.
- Установленный материал защищается плёнкой или геотекстилем.
- Укладываются дренажные трубы (если в них есть необходимость).
- Траншея засыпается песком и гравием (или керамзитом).
- Делается отмостка.
Утепление ленточных фундаментов мелкого заложения при возведении дома часто сопровождается следующими ошибками:
- При проведении работ с обеих сторон слой укладывается не полностью.
- Боковая поверхность не полностью закрывается.
- В горизонтальной плоскости плиты уложены, а в вертикальной — нет.
Всё это приводит к потере тепла, промерзанию основания и пола. Помните, что правильное фундаментное утепление не только сохраняет тепло, но и предотвращает разрушения.
Можно ли провести все работы самостоятельно?
Устройство теплоизоляции основания дома обычно происходит на стадии закладки. Но иногда случается, что утепление было сделано неграмотно или оказалось недостаточным. Как правило, такое происходит при изготовлении ленточного фундамента.
Чтобы поправить ситуацию, придётся выполнить следующие мероприятия:
- Откопать основание дома на всю глубину (это будет 50-60 см).
- Расширить канаву на 30-50 см.
- Очистить и высушить поверхность.
- Если предполагается использование пенопласта и его аналогов, надо будет удалить битумную гидроизоляцию, а так же масляные пятна (пенопласт от контакта с ними разрушается).
- Если в качестве утеплителя выбрана минеральная вата, дополнительная очистка не требуется.
- На просушенную поверхность нанести гидроизоляцию – рулонную или с применением полимерных мастик.
- На слой гидроизоляции нанести специальный клей, наложить пенопластовые плиты.
- Ещё раз обработать клеем полученную поверхность и наложить сверху арматурную сетку для защиты от грызунов.
- После высыхания клея подземную часть засыпать грунтом, наружную закрыть облицовочным материалом.
- Для минеральной ваты потребуется соорудить каркас из металлического профиля, уложить материал и закрыть его гидрозащитной плёнкой, возвести стенку из кирпича, засыпать грунтом подземную часть.
Утепление нового фундамента
Теперь рассмотрим новую технологию утепления фундамента за счет использования несъемной опалубки
Утепление фундаментов несъемной опалубкой
Утепление фундаментов несъемной опалубкой – фото
Такой метод имеет много преимущества и всего два недостатка.
- Первый недостаток – опалубку можно использовать под строительство фундамента только для малоэтажных деревянных зданий. Несущие характеристики конструкции не позволяют использовать метод для кирпичных зданий.
- Второй недостаток – стоимость фундаментных работ может увеличиться до 30%.
Несъемная опалубка состоит из полых блоков, изготовленных из пенополистирола.
Размеры несъемной опалубки
Чертеж торцевого блока несъемной опалубки
Несъемная опалубка – фото
Несъемная опалубка – угловой блок
Блоки укладываются насухо, фиксация между собой выполняется специальными механизмами в шип/паз. Конструктивные особенности несъемной опалубки позволяют заливать армированные ленточные фундаменты. После остывания бетона траншеи засыпаются и у вас есть готовый утепленный фундамент. Причем, не с одной стороны, а с двух сторон, эффективность утепления, соответственно, увеличивается в два раза. Толщина стенок пеноблоков колеблется в широких пределах, оптимальные значения выбирайте с учетом конкретных особенностей фундамента. Если вы будете правильно выполнять рекомендации производителей неразъемной опалубки, то внешняя и внутренняя поверхности будут качественными. Никаких швов не придется запенивать по одной простой причине – их не будет.
Рецепт второй: гидроизоляция ленточного, монолитного фундамента
Ленточное основание изолируют немного иначе. Во-первых, в данном случае, все работы проводятся на уже готовом основании. И, во вторых, гидроизолятор наносят с двух сторон стены фундамента: по внешней и внутренней части основания строения.
Ну а сам процесс выглядит следующим образом:
- Демонтировав опалубку стену, фундамента готовят под монтаж гидроизолятора. Для этого со стены счищают остатки грунта, обнажая плоскость основания до самой подошвы, и соскребают не отвердевшие участки, которые так и не успели трансформироваться в цементный камень.
- Далее, по очищенной поверхности распыляют, с помощью особого прибора, слой жидкой резины, которым покрывают и внутреннюю и внешнюю часть стены фундамента, и его ростверк.
- После отвердения резины фундамент укутывают геотекстилем, ориентированным на проницаемость по направлению «от стены в грунт», и засыпают пазухи между основанием и границами котлована отобранным грунтом.
Ну а цокольную часть, открытую любым напастям можно, время от времени, ремонтировать, возобновляя целостность гидроизоляционного слоя.
Во внутренней части стены основания, поверх резинового напыления, обустраивают кирпичную кладку — протектор, которая защитит мягкий изолятор от механических повреждений. Впрочем, аналогичную систему можно выстроить и на цокольном уровне с внешней стороны фундамента, защитив гидроизолятор кирпичной или каменной облицовкой.
https://youtube.com/watch?v=WP39XxDeDw4
О сайте
zalman
Подготовительный этап
Пенополистирол ПСБ-С
Для начала следует рассчитать, сколько плит утеплителя понадобится для фундамента. Размеры стандартной плиты пенополистирола – 600х1200 мм, толщина от 20 до 100 мм. Для фундамента жилого здания обычно используют плиты толщиной 50 мм, укладывая их в два слоя. Чтобы узнать, сколько плит понадобится, общую длину фундамента умножают на его высоту и делят на 0,72 – площадь одного листа пенополистирола.
Например, если утепляется фундамент высотой 2 м в доме 10х8 м, площадь теплоизоляции равняется 72 квадратам. Поделив ее на 0,72, получаем количество листов – 100 штук. Поскольку утепление будет выполняться в два слоя, необходимо покупать 200 плит толщиной 50 мм.
Это, правда, очень усредненный расчет, основанный на том, что толщина утепления будет именно 100 мм. Но эта величина может быть и больше — все зависит и от климатических условий региона, и от материала фундамента, и от типа утеплителя.
Существует специальная система система расчета толщины, для которой требуется знать показатель R — это постоянная величина требуемого сопротивления теплопередаче, установленная СНиП для каждого региона. Ее можно уточнить в местном отделе архитектуры, или же взять из предлагаемой таблицы:
| Город (регион) | R — необходимое сопротивление теплопередаче м2×°К/Вт |
| Москва | 3.28 |
| Краснодар | 2.44 |
| Сочи | 1.79 |
| Ростов-на-Дону | 2.75 |
| Санкт-Петербург | 3.23 |
| Красноярск | 4.84 |
| Воронеж | 3.12 |
| Якутск | 5.28 |
| Иркутск | 4.05 |
| Волгоград | 2.91 |
| Астрахань | 2.76 |
| Екатеринбург | 3.65 |
| Нижний Новгород | 3.36 |
| Владивосток | 3.25 |
| Магадан | 4.33 |
| Челябинск | 3.64 |
| Тверь | 3.31 |
| Новосибирск | 3.93 |
| Самара | 3.33 |
| Пермь | 3.64 |
| Уфа | 3.48 |
| Казань | 3.45 |
| Омск | 3.82 |
Калькулятор расчета толщины утепления фундамента
Чтобы не утруждать читателя формулами расчета, ниже размещен специальный калькулятор, который позволит быстро и точно найти требуемую толщину термоизоляции. Полученный результат округляют в большую сторону, приводя к стандартной толщине панелей выбранного утеплителя:
Помимо пенополистирола понадобится:
- мастика или рубероид;
- гравий;
- клей;
- дюбели-грибки;
- шпатлевка или монтажная пена;
- уровень;
- зубчатый шпатель;
- цементный раствор;
- песок;
- армирующая сетка;
- валик.
Когда все материалы заготовлены, по периметру фундамента выкапывают траншею. Копать нужно до уровня промерзания, то есть на глубину 1,5-2 м. Чтобы в траншее удобно было работать, ее ширина должна равняться 0,8-1 м. Разумеется, выемка грунта производится исключительно вручную, поскольку техника может повредить фундамент. Стенки основания нужно тщательно очистить от земли, неровности и трещины заделать раствором.
Проведение утеплительных мероприятий в процессе строительства
Процедуру утепления фундамента пенополистиролом необходимо проводить в начальной стадии строительных работ. Застройщикам следует в точности соблюдать технологию:
- В первую очередь выкапывается котлован, в котором будет создаваться монолитная плита из бетона. Его глубина должна составлять 1 метр. На дне делаются углубления, в которые закладываются дренажные трубы, функции которых заключаются в отводе поверхностных вод в специально созданные колодцы. Такие меры позволят защитить не только фундамент, но и стены здания от намокания.
- После укладки дренажных труб дно траншеи разравнивается и на его поверхности раскатывается специальный материал – геотекстиль. Он будет предотвращать прорастание корневищ деревьев и кустарников, способных нарушить целостность несущей конструкции.
- Поверх геотекстиля укладывается слой песка и щебня. Таким образом, на дне котлована создается песчано-щебневая подушка (толщина приблизительно 30-40см).
- Прокладываются инженерные коммуникации, например, водопроводные и канализационные трубы. После их укладки поверхность присыпается песком и разравнивается.
- По периметру подготовленного котлована сооружается опалубка. Для этих целей принято задействовать доски или листы влагостойкой фанеры. Снаружи опалубку необходимо подпереть укосинами или упорами для того, чтобы деревянная конструкция смогла выдержать нагрузку, которую на нее будет оказывать бетонный раствор.
- На дно котлована выливается небольшое количество бетона, который создаст первый фундаментный слой. После его застывания застройщик должен приступить к проведению гидроизоляционных и теплоизоляционных мероприятий.
- Из-за того, что монолитная бетонная плита будет постоянно находиться в грунте и контактировать с влажной средой, застройщик должен выполнить ее качественную гидроизоляцию. Для этих целей в строительной сфере принято задействовать рулонный материал либо обмазочный. Бетонное основание необходимо тщательно очистить от мусора, после чего обеспылить. Для увеличения его адгезивных свойств рекомендуется провести обработку разведенным керосином или растворителем. После этого на подготовленном бетонном основании раскатывается рубероид, полотна которого должны ложиться внахлест. Все стыки следует обработать мастикой, после чего специалисты рекомендуют уложить еще один слой гидроизоляции. Если застройщик решит задействовать жидкую изоляцию, то ему необходимо несколько раз нанести ее на поверхность бетонного основания и после полного высыхания продолжить строительные работы.
- На следующем этапе проводится утепление плиты. Для этих целей большинство застройщиков задействуют листы экструдированного пенополистирола (толщина 15см). Укладывают такой материал, как правило, в два слоя. Необходимо следить за тем, чтобы верхние листы перекрывали места соединений нижних панелей.
- Выполняется армирование фундаментной конструкции, благодаря которому увеличатся ее прочностные и несущие характеристики.
- Заливается бетонный раствор в несколько этапов. После заливки первой партии застройщик должен используя глубинный вибратор удалить воздух и устранить образовавшиеся пустоты. После этого выливается оставшийся раствор.
После застывания бетона застройщик может продолжить строительные работы. Чтобы максимально защитить здание от пагубного воздействия вредных сред, он должен провести и внутреннее утепление фундамента. Для этого следует задействовать листы экструдированного пенополистирола, которые приклеиваются на пол и стены помещений и в дальнейшем подвергаются отделке.
Как заложить коммуникации
Чтобы проложить трубопроводы систем жизнеобеспечения внутрь коттеджа, необходимо изготовить ввод на определенном уровне, согласно нормативам СП 31.13330 и СП 32.13330. Следует учесть конструкционные особенности фундаментов для обеспечения максимально возможной ремонтопригодности инженерных систем.
Требования СП 31.13330 (водоснабжение)
Гильзы закладываются в фундамент при монтаже опалубки, не рекомендуется изготовление отверстий после набора прочности бетонной конструкцией ударным способом. При проектировании узлов прохождения водопровода сквозь фундаментную плиту или ленту необходимо учесть:
- минимально допустимый диаметр трубы (гильзы) коммуникации составляет 50 мм;
- для восприятия линейных расширений при перепадах сезонной температуры следует использовать компенсаторы;
- глубина заложения должна превышать на 0,5 м отметку промерзания грунта, либо используются полистирольные скорлупы или греющие кабели для обогрева труб;
- необходимо учесть нагрузки на почву от трафика транспорта;
- отверстие ввода в несущих конструкциях должно быть больше диаметра трубы на 0,2 мм минимум, герметичность обеспечивается сальником при высоком УГВ или эластичными материалами в сухих почвах.
Герметизация ввода коммуникаций при высоком УГВ.
В плавающие плиты водопровод можно завести только вертикально. В подполье, подвальный этаж заглубленного ленточного фундамента трубы заходят горизонтально. При использовании МЗЛФ или НЗЛФ магистраль проходит под лентой, поднимается внутри вертикально и проходит сквозь перекрытие или пол по грунту.
Нормативы СП 32.13330 (канализация)
Схема подвода канализации под фундаментом
Прокладка канализационной трубы через ограждающие конструкции коттеджа должна удовлетворять следующим требованиям:
- глубина минимальная 0,7 м от отмостки во избежание механических повреждений от трафика машин, людей, культивации почвы;
- утепление греющим кабелем, скорлупами из пенополистирола при заложении выше отметки промерзания;
- вывод должен отстоять от водопровода на 1,5 – 5 м при диаметре канализации до 20 см, больше этого размера, соответственно;
- уклон гильзы или отверстия в ленте 4 – 7 градусов для обеспечения самотека.
Заглубленный ленточный фундамент
При монтаже опалубки ленточного фундамента глубокого залегания гильзы для коммуникаций закладывают с учетом вышеприведенных требований:
Теплоизоляция керамзитом
Один из наиболее дешевых и эффективных методов. Иногда строители комбинируют утепление грунтом и керамзитом.
В процессе заливки фундамента, керамзит помещают во внутреннюю часть предварительно изготовленной опалубки. Такой метод используют и для утепления стен, и для пола, в обоих случаях он довольно эффективен. Уникальные свойства керамзита заключены в его пористой структуре, благодаря которой он не пропускает влагу и холод, хорошо сохраняет тепло. Единственные потери происходят из-за того, что полости между гранулами заполняются цементом, а он является проводником для холода.
Керамзитное утепление часто применяют для ленточного фундамента. При низкозаглубленном фундаменте материал используют для утепления пола, чтобы полностью избавиться от промерзания земли в подвале. Если утепление происходит после заливки, то опалубку обычно применяют самую легкую, так как керамзит практически невесом. Иногда в качестве опалубки используют шиферные листы.
