Технология сооружения ленточного фундамента для каркасного дома

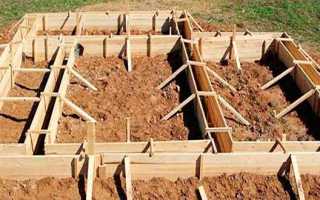

Ленточный фундамент для каркасного дома.

Ленточный фундамент для каркасного дома. В наше время каркасные дома приобретают все большую популярность. Они легковесны, что делает доступным применение фундамента любого вида. Но чаще всего используют ленточный фундамент под каркасный дом.
Это основание имеет вид ленточной прямой без стыков и швов и применимо на средней и высокой степени пучинистости грунтах, он даст возможность зданию твердо стоять даже на самых подвижных и просадочных землях, что делает его наиболее оптимальным вариантом.

Возводят ленточное основание по нескольким направлениям – финская или канадская технологии. Некоторые владельцы с успехом достигают познания в данной сфере и с легкостью принимаются за работу самостоятельно.

Однако здесь следует проявить скрупулезность, так как ошибки при его возведении чреваты серьезными последствиями.

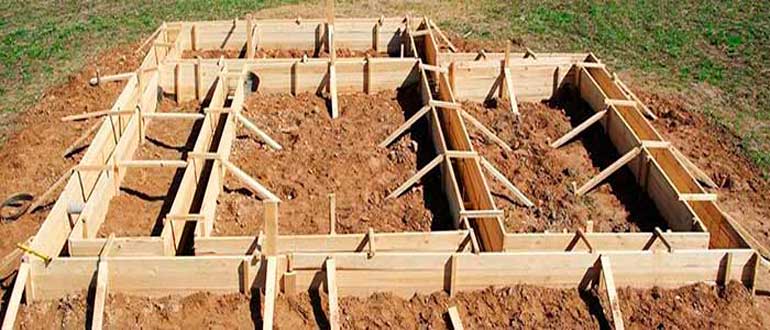

Ленточный фундамент под каркасный дом.

Виды основания.

Ленточный фундамент можно соорудить по нескольким видам:

• Монолитный – сооружается сразу на строительной площадке;
• Сборный – состоит из подушек и блоков, выполненных на производстве, а собранных на стройке;

Ленточный фундамент под каркасный дом своими руками.
По типу заглубления основание делится на:

Чтобы выбрать самый подходящий вид для каркасного дома, следует обратить внимание на мелкоуглубленный монолитный тип. Данное сооружение заглубляется на 0,5 метра и распределяется по всей длине несущих стен. Поднимаясь и опускаясь вместе с грунтами в сезонный период, он бережет элементы здания от деформации.

Перед началом выполнения мероприятия следует просчитать все нюансы основания:

• Выполнить геологические изыскания – это действие зависит от финансовых возможностей владельца, нанимается группа профессионалов или проводится определение самостоятельно. Во втором случае для выявления типа грунтов необходима траншея до 1,5 м в глубину;
• Согласовать план постройки с БТИ;
• Проверить в проекте наличие подвала;
• Уточнить размер дома и основных элементов, просчитать нагрузку на помещение;
• Определиться с наличием подземных вод и уровнем промерзания грунта.

Для строительства самым подходящим будет гравийный или крупно-песчаный грунт, мелкий песчаный практически не имеет хороших показателей, а глинистый приводит к смещению.

Важно: рассчитывая и определяясь с видом фундамента, следует уяснить одну деталь – от качества и долговечности основы зависит срок службы здания.

Ленточный фундамент под каркасный дом своими руками.

Kd.i: Правильный мелкозаглублённый ленточный фундамент (МЗЛФ) за 4дня. ч.1.

Устройство мелкозаглубленного ленточного фундамента

⚫ Ленточный ФУНДАМЕНТ под КАРКАСНЫЙ ДОМ, Своими Руками

Подготовка и строительство.

Чтобы выполнить работы по обустройству данного изделия необходимо запастись:

Инструменты для ленточного фундамента.

• Арматурными стержнями;
• Песком;
• Гибкой металлической проволокой;
• Щебнем разного калибра;
• Цементом нескольких видов;
• Гидроизоляцией;
• Пассатижи;
• Пилой;
• Строительным вибратором;
• Лопатой.

Далее чтобы сделать фундамент под каркасный дом своими руками, нужно выполнять работы в соответствии с данными этапами работы:

1. Подготовка участка: необходимо очистить ориентировочное место под застройку от пней, травы, дерна и прочих предметов, которые могут мешать возведению основания или в итоге его разрушать.
2. Разметка – перед началом процесса рассчитывают размеры основания, далее четко определяют место его возведения и размечают данную площадь при помощи колышек и веревки. Во время работы выводят ровные углы посредством лазерного измерителя. Начинают процесс от самого низкого угла. Также важно, что во время разметки следует применять прочные цветные шнуры, дабы не превратить быстрый процесс в длительное занятие.
3. Рытье траншеи – после предыдущего мероприятия по линиям разметки роется фундамент в 0,5 м глубины и на 4 м шире обозначенного ориентира, при выполнении данной работы следует все измерять уровнем и отвесом, дабы не допустить оплошности, тем самым усложнив себе будущие этапы работ.
4. Формирование подушки – на дно укладывается песчаная заготовка, которая обильно поливается водой и трамбуется, далее идет слой щебня.
5. Устройство опалубки:

• Гидроизоляция – ее формируют по бокам поверхности траншеи, например, используется рубероид, но этот материал не лишен недостатков. А вот новые технологические разработки предлагают пенетрон, который добавляется непосредственно в бетонную смесь, делает основу непроницаемой;
• Формирование опалубки – по верхнему краю гидроизоляции вертикально укладывают доски толщиной 5 см, шириной не более 150 см, между ними не должно быть щелей. Такая укладка должна возвышаться над землей на 30 см;
• Армирование – внутрь опалубки укладывается арматура диаметром 10 – 16 см, связанная проволокой, чтобы сохранилась гибкость армирования. Арматура должна укладываться на 5 см ниже верха опалубки, дабы ее полностью скрыть под бетоном;
• Бетонирование – в итоге все заливается смесью из бетона, песка, гравия и воды, по консистенции она напоминает густую сметану, можно добавить для прочности пластификаторы. Такую смесь приобретают готовой или выполняют самостоятельно посредством бетономешалки и вибратора.

В пользу второго варианта говорят такие доводы:

• Более быстрый процесс;
• Сохраняются качества холодных швов, в итоге влага через них не будет циркулировать и разрушать цоколь;
• Разница при всем этом в финансовом вопросе практически отсутствует.

После полного выполнения основание накрывают водонепроницаемым материалом с целью избегания появления трещин. Застывать оно будет до 2-х суток, а для образования прочности потребуется несколько недель.

1. При выполнении опалубки следует пользоваться ровными прочными щитами, чтобы она была красивой и аккуратной.
2. Гвозди в доски следует забивать изнутри наружу – правильность данного процесса вы ощутите во время снятия щитов.
3. Необходимо на этапе формирования опалубки побеспокоится об отверстиях для труб и кабелей, чтобы в дальнейшем их не долбить, разрушая тем самым целостность монолита.

Ленточный фундамент под каркасный дом своими руками.

Материалы для создания фундамента

Ленточное основание для каркасного строения создается при использовании следующих инструментов и материалов:

• карьерный песок;
• арматурные стержни;
• проволока, которая необходима для связки арматурного каркаса;
• щебень;
• цемент;
• гидроизоляционный материал;
• доски доя создания опалубки;
• пила;
• строительный вибратор;
• лопата.

Перед началом возведения основания важно определить количество материалов, необходимых для создания ленты. Для этого достаточно узнать, сколько песка, бетона и арматуры используется при создании одного метра фундамента. На основании этих данных можно точно определить необходимое количество материалов. Стоит помнить, что материалы необходимо подготавливать с небольшим запасом.

Ленточный фундамент. Выбор и основные правила // FORUMHOUSE

Установка свайно-винтового фундамента

Плюсы и минусы ленточного фундамента.

Положительной стороной возведения ленточного цоколя является:

• Оптимальное количество потраченных средств;
• Надежность – он является одним целым, непроницаем;
• На протяжении многих лет это отточенная строительная технология, известная большинству строителей;
• Это готовый непроницаемый цоколь относительно, допустим, свайного.

• Необходимость проявлять скрупулезность в формировании опалубки;
• Сложность работ на участках с уклоном;
• Проблематично выполнять процесс в одиночку;
• Необходим подъезд для тяжелой техники – миксера и прочих строительных машин.

Самостоятельное выполнение данного вида цоколя для панельного дома задача совсем несложная, только его обустройство требует максимум усилий и знаний, чтобы впоследствии он долго служил и продлевал срок эксплуатации дома.

Как производится подготовка участка

Подготовка подразумевает выполнение следующих работ:

1. Удаление растительности на участке. Перед созданием фундамента на территории рядом будущим строением необходимо удалить деревья, траву и пеньки. Также важно убрать весь мусор с участка.
2. Перемещение плодородного слоя земли на край участка. лучше всего вывезти плодородный слой.
3. Подготовка подъездных путей для тяжелой техники.

Только после проведения таких работ происходит создание разметки на участке при помощи колышков и шнура.

Выбор конструкции, определение размеров.

Из всех вариантов ленточного фундамента под каркасный дом оптимально подходят следующие модификации:

• малозаглубленная МЗЛФ – глубина 0,4 – 1 м, двухслойное армирование
• монолитный пояс – уложен на поверхности, плодородный слой под ним заменен песчаной подсыпкой
• незаглубленная – так же опирается на подушку из нерудных материалов, имеет большую высоту, чем пояс

Любой вариант необходимо защитить от сил пучения дренажом, утеплением отмостки, боковых граней, заменой пучнистого грунта щебнем или песком. На склонах МЗЛФ не рекомендуется ввиду больших сдвигающих усилий. При строительстве на пылеватых песках, насыпях нижнюю часть МЗЛФ следует уширить плитой.

Глубина ленты.

Минимальный бюджет ленточного фундамента наблюдается на глубине залегания 2,5 м. Если несущие пласты расположены ниже этой отметки, следует рассмотреть свайные основания либо усилить ими балку. Если расчетное сопротивление грунта на глубине 0,4 – 0,7 м обеспечивает нормальную несущую способность МЗЛФ, остальные проблемы (вспучивание, высокий уровень УГВ) легко решаются соответствующими технологиями.

Рассчитать ленточный фундамент под каркасный дом.

Основным достоинством монолитного пояса, МЗЛФ, незаглубленной конструкции является минимум земляных работ. Увеличение бюджета строительства (покупка, монтаж утеплителя, подсыпку из щебня, песка, дренажные трубы) оправдано за счет снижения сил пучения, повышения межремонтного периода.

Ширина, высота конструкции.

Каркасный дом опирается на ж/б балку нижним обвязочным брусом, ширина которого редко превышает 15 см. Однако минимально рекомендуемый размер для коттеджа составляет 30 – 40 см, что гарантирует 2 – 3 кратный запас по несущей способности.

Высота монолитной конструкции должна быть больше ширины (2 – 4 раза). Что для вышеуказанного размера составляет 0,6 – 1,2 м. С учетом глубины залегания это обеспечит нормальную цокольную часть, позволяя устраивать, как перекрытие по балкам, так и полы по грунту.

Ленточный фундамент под каркасный дом расчет.

В первом случае цокольную часть придется оснастить вентиляционными продухами площадью 1/400 от размера всего цоколя. Во втором варианте технологические отверстия оставлять не нужно.

Технология строительства.

Для возведения ленточного фундамента необходимо разметить пятно застройки, вынуть грунт, установить опалубку, уложить бетон после монтажа арматурного каркаса. При этом используются технологии по снижению сил пучения, вредных для железобетона.

Вначале укладываются дрены (уровень подошвы ленты), затем почва под ней заменяется щебнем, песком. Затем утепляется отмостка, позволяя сохранить под зданием геотермальное тепло недр.

Гидроизоляция всех бетонных поверхностях резко повышает эксплуатационный ресурс элементов силового каркаса коттеджа, эксплуатирующихся под землей.

Натурный вынос осей.

Поскольку для установки опалубки фундамента необходимо изготовить траншеи, перенести чертеж из проекта в пятно застройки, необходима разметка. Вынос осей стен происходит следующим образом:

• объектная привязка – угол жилища должен отстоять от центра улицы – 5 м, проезда, границы участка – 3 м, стоит учесть расположение септика, источника водозабора, колодцев коммуникаций (3 – 10 м, соответственно)
• обноски – применяются вместо колышков, состоят из двух вертикальных брусков, заостренных снизу, с горизонтальной доской между ними (60 – 80 см), монтируются 1 – 1,5 м от края траншей

Разбивка фундамента под каркасный дом.
По обноскам натягивается 3 струны/шнура (боковые грани ленты + ось стены), которые можно снять при земляных работах, установить обратно после их окончания. Каркасный дом должен иметь одинаковые диагонали, поэтому оси откладывают под прямыми углами друг к другу методом треугольника с гипотенузой 5 м, катетами 4 м, 3 м. нормативами СП допускается погрешность 1 см.

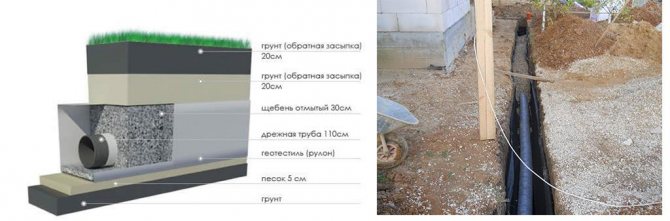

Для любого фундамента необходим дренаж, конструируемый по технологии наружной подземной канализации:

• изготовление траншей – проходят по периметру здания на глубине подошвы МЗЛФ, имеют сечение 50 х 50 см, общий уклон к подземной емкости, куда стеки будут собираться самотеком (4 – 7 градусов)
• подстилающий слой – 10 см утрамбованного щебня 5/20 мм по геотекстилю (края нужно выпустить на борта траншеи, чтобы укрыть материалом всю конструкцию сверху)
• установка колодцев – вертикальные трубы с заглушенным дном 30 – 80 см диаметра по углам коттеджа для прочистки засорившихся участков с поверхности земли
• укладка дренов – куски перфорированной гофротрубы (двухслойная обмотка дорнитом/геотекстилем), прерываются внутри колодцев

Подводка к фундаменту.
После чего, остается засыпать щебнем траншеи по бокам, сверху (10 см), чтобы каркасный дом получил надежную защиту от вспучивания.

Подсыпка, подбетонка.

Для предотвращения трещинообразования фундамента от вспучивания, выравнивания дна траншеи необходим 40 – 80 см нерудного материала, утрамбованного послойно (каждые 10 см с помощью виброплиты). Существует несколько схем инертной подушки (зависимости от геологических условий застройки):

• щебень на всю глубину – при высоком УГВ
• песок 40 – 60 см – при низком УГВ сокращает бюджет строительства
• щебень + песок – одинаковой толщины при низком расчетном сопротивлении грунта
• песок + щебень – при возможном сезонном подъеме УГВ

Разбивка фундамента для каркасного дома.
Подбетонкой решаются следующие проблемы:

• отсутствие ухода цементного молочка при заливке
• защита гидроизоляционного ковра от проколов щебнем
• уменьшение нижнего защитного слоя для арматуры

Подбетонка фундамента под каркасный дом.
Подбетонка представляет собой 5 – 7 см стяжку из смеси марки В7,5 (тощий бетон). Ее заливают опалубку, ширина превышает размер ленты на 20 – 40 см для надежного опирания.

Подошвенная гидроизоляция.

На стяжку укладывается мембрана, полиэтиленовая пленка 0,15 мм либо наплавляется рулонная гидроизоляция (Технониколь, Бикрост). Она необходима для защиты ж/б конструкции от почвенной влаги, напорных вод.

Каркасный дом практически целиком состоит из пиломатериалов, которые впитывают любую влагу. Поэтому позже гидроизолируются ж/б поверхности обязательно.

В зависимости от глубины ленты может применяться опалубка разных конструкций:

• дощатые, фанерные щиты – при глубине 40 – 70 см
• L-образные полистирольные модули – для незаглубленных лент, поясов

Ширина ленточного фундамента для каркасного дома.
Чтобы дом имел стабильную пространственную геометрию, силы пучения устраняют утеплением наружной поверхности МЗЛФ, отмостки. Теплоизолято может закладываться в опалубку (прижимается к наружному щиту изнутри) либо этим материалом оклеивают борт ленты после распалубки.

Для сохранения геометрии фундамента рекомендуется применять доску толщиной от 4 см (гарантированно отсутствует прогиб при укладке бетона). Шаг укосин с наружной стороны щитов 30 – 50 см, перемычек в верхней части аналогичный.

Арматурный каркас.

Бетонные конструкции работают исключительно на сжатие от усилий, которое оказывает на них дом. снеговые/ветровые, эксплуатационные нагрузки. Поэтому лента фундамента армируется двумя поясами продольных прутков, воспринимающими усилия растяжения при возможном вспучивании грунта. Основными требованиями являются:

• минимальный процент армирования – 0,1 – 0,3%
• выбор сечения арматуры – расчетным путем в зависимости от изгибающих моментов
• обеспечение защитного слоя – 2 – 7 см
• рациональные схемы перевязки сопряжений – П-образными хомутами, изогнутыми под прямым углом прутками
• нахлест, соединение стержней – минимум 40 – 60 см, разбежка стыков соседних рядов 60 – 80 см

Сопротивление ленточного фундамента каркасным домом армирование.
В индивидуальном строительстве с учетом минимального веса «каркасников» применяется арматура А400 (продольные стержни) периодического сечения 8 – 16 мм. Хомуты, поперечные, вертикальные перемычки изготавливаются из гладкой арматуры А240. Их изгибают исключительно холодным способом, нагрев запрещен категорически. Методика армирования имеет вид:

• изготовление каркасов – для прямых участков продольные стержни (обычно 2 верхних + 2 нижних) обвязываются прямоугольными хомутами (шаг 30 – 60 см)
• укладка – каркасы размещают на бетонных, пластиковых прокладках внутри ленты
• сопряжения – прямые каркасы связывают в углах, Т-образных примыканиях П-образными хомутами или Г-образными анкерами

Боковая защита арматуры обеспечиваются пластиковыми элементами, надеваемыми на продольные прутки либо хомуты.

Бетонирование.

Чтобы дом имел максимально возможный ресурс, применяются бетоны марок В15 – В25, укладываемые послойно (60 см максимум) для последующего уплотнения насадками глубинных вибраторов в одном направлении. Если на этапе приготовления смеси ввести в нее пенетрирующий состав Адмикс, бетон получит водоотталкивающие свойства по умолчанию. Позже его не придется гидроизолировать. Смесь можно добавлять в заказанный застройщиком миксер на стройплощадке.

Мелкозаглубленный ленточный фундамент для каркасного дома.

При достаточном уплотнении (5 – 10 секунд) бетон практически мгновенно восстанавливает ровную поверхность при извлечении насадки вибратора. На поверхность выступает цементное молочко, прекращается образование пузырьков, крупный наполнитель полностью скрыт внутри конструкции.

Гидроизоляция.

Для защиты фундамента от намокания, приводящего зимой к раскрытию трещин, все грани МЗЛФ гидроизолируются по технологии:

• грунтовка – производится праймерами для повышения сцепления поверхности с гидроизоляционными материалами
• обмазка – эпоксидные, битумные мастики в два слоя для образования пленки с 15 – 20 летним ресурсом
• оклеивание – гидростеклоизолом, Технониколь, Бикрост, прочими рулонными материалами в два слоя
• объемная гидроизоляция – используются пенетрирующие составы, после вступления в химическую реакцию с цементом меняют структуру бетона на всю глубину

Гидроизоляция фундамента под каркасный дом.
Первые три методики обычно применяются в комплексе, однако все равно уступают объемной гидроизоляции, обладающей неограниченным ресурсом.

Теплоизоляция.

В сочетании с уже проведенными мероприятиями по предупреждению вспучивания, теплоизоляция отмостки, наружных граней позволяет полностью защитить каркасный дом от сил пучения. Стенки МЗЛФ оклеиваются 5 см слоем экструдированного XPS пенополистирола. Под отмостку укладываются листы ПСБ-С полистирола аналогичной толщины на глубине 30 – 40 см.

Теплоизоляция ленточного фундамента для каркасного дома.

При соблюдении указанных в данном руководстве технологий дом прослужит трем – четырем поколениям владельцев гарантированно. Советы профессионалов помогут избежать ошибок, обеспечить комфортную эксплуатацию, высокий межремонтный период здания.

Гидроизоляция фундамента

Огромное влияние на долговечность и надежность фундамента оказывает качество его гидроизоляции. Грунтовые воды и поверхностная влага, просачивающаяся сквозь землю, могут со временем разрушить основание дома, а избыточная влажность фундамента — это сырость в доме, трещины и плесень на стенах. Существует немало способов и материалов для защиты ленточных фундаментов. Это штукатурные гидрофобизирующие растворы, битумные мастики, полимерные и полимербитумные рулонные материалы, самоклеящиеся полимерные покрытия.

Малозаглубленные фундаменты необходимо защищать от подсоса капиллярной влаги из грунта в бетон, а также от увлажнения грунта под подошвой фундамента.

Для защиты от капиллярной влаги при строительстве частных домов на малозаглубленном фундаменте обычно используют:

• В песчаную подсыпку под лентой фундамента втрамбовывают слой щебня и проливают его битумной мастикой.
• Вертикальные поверхности бетонной ленты фундамента промазывают полимербитумной мастикой за два раза.
• Горизонтальную гидроизоляцию ленты фундамента на границе со стеной выполняют из полимербитумных рулонных материалов в два слоя на мастике.

Защиту от увлажнения грунта под фундаментом обеспечивает отмостка. Твердое водонепроницаемое покрытие устраивается возле стен здания с уклоном по направлению «от стены». Отмостка отводит поверхностные воды от стен и препятствует их просачиванию вниз, под землю, непосредственно вдоль ленты фундамента.

Укрытие ленточного фундамента на зиму. 1 — сверху вниз: слой грунта, пленка, утеплитель (солома, опилки), гидроизоляция ленты фундамента; 2 — гидроизоляция и утепление фундамента по проекту; 3 — обваловка ленты фундамента грунтом.

Фундаменты не допускается оставлять на зиму без нагрузки.

Особенно это касается фундаментов на пучинистых и водонепроницаемых грунтах.

На боковую поверхность заглубленных в грунт фундаментов действуют касательные силы морозного пучения грунта, которые вытолкнут не нагруженный фундамент вверх. Под незащищенной фундаментной лентой грунт замерзнет на большую глубину, значительно увеличив при этом свой объем. Весной, начав оттаивать, грунт будет неравномерно проседать, фундамент не сможет опустится на свое прежнее место. Все эти процессы нередко приводят к растрескиванию фундамента.

В пазухах траншей накопится талая вода. Сооружение дома на ослабленном грунте, насыщенном водой, чревато появлением трещин в  стенах.

Грунт вокруг фундамента, который оставляют на зиму, следует защитить от воды и промерзания.

До наступления морозов необходимо закончить все предусмотренные проектом работы по гидроизоляции, утеплению фундамента и обратной засыпке грунтом пазух траншей.

Рекомендуется выступающую над землей часть ленты фундамента закрыть пленкой и с боков дополнительно обваловать грунтом или обложить утеплителем.

Поверх ленты фундамента укладывают соломенные маты или мешки с опилками и закрывают их пленкой. Пленку сверху пригружают слоем земли или камнями.

На этом этапе строительства бывает выгодно выполнить работы по устройству полов на грунте на первом этаже дома. Отсыпку и уплотнение грунта, заливку бетона, гидроизоляцию пола легче делать, когда еще нет стен. Пол на грунте также необходимо защитить от воды и промерзания.

Консервация на зиму ленточного фундамента и полов на грунте. 1 — пленка поверх утепляющего слоя; 2 — камни или слой грунта; 3 — отверстия закрывают щитами.

Советы застройщику

При конструировании фундамента следует понимать, что силам морозного пучения грунта противостоит не только фундамент,

но и другие элементы силового каркаса здания — стены и перекрытия.

Для уменьшения деформаций до допустимого уровня стен зданий, строящихся на сильнопучинистых

и чрезмерно пучинистых грунтах, рекомендуется производить их усиление путем устройства армированной кладки и железобетонных поясов в уровне перекрытий.

Секции зданий, имеющие разную высоту,

следует устраивать на раздельных фундаментах. Примыкающие к дому веранды на сильнопучинистых и чрезмерно пучинистых грунтах необходимо возводить на отдельных фундаментах, не связанных с фундаментами зданий.

Для заливки ленты фундамента используют бетон класса прочности В15, В20 или В25. Бетонирование фундамента необходимо выполнять непрерывно, без перерывов, до окончания работ.

Приготовить на стройплощадке большое количество бетона, тем более высокого класса, практически невозможно. Лучше заказать бетон заводского изготовления.

Для мелкозаглубленного фундамента важное значение имеет правильное устройство противопучинистой песчаной подушки.

Ни в коем случае не уменьшайте высоту подушки, указанную в проекте. Тщательно уплотняйте грунт подушки. Подушку общей толщиной более 30 см уплотняйте послойно только механическим способом. Многие недооценивают последствия, к которым приводит пренебрежение к устройству этой ответственной части мелко заглубленного фундамента.

Выбор конкретной конструкции фундамента для дома надежнее и выгоднее поручить специалистам.

Самостоятельное решение скорее всего приведет к чрезмерному удорожанию строительства в результате перестраховки, либо к слабости конструкции, что обойдется еще дороже.

На пучинистых грунтах здание на любом фундаменте ежегодно подвергается деформациям и начинает разрушаться в первую же зиму после постройки.

Вопрос только в том, как скоро появятся видимые следы разрушения — после первой же зимы, или лет через сто.

Кардинально решить проблему воздействия на здание сил морозного пучения грунта можно, если заставить пучинистый грунт не пучиниться. Читайте — как заставить пучинистый грунт не пучиниться. Как рассчитать и выбрать размеры ленточного фундамента читайте в следующей статье

.

Следующая статья:

Расчет ленточного фундамента

Предыдущая статья:

Подземные воды, верховодка и фундамент

Выбери тип фундамента для своего дома

Прочитайте статью

Выбор фундамента для частного дома на пучинистом грунте

Какой фундамент выбрали Вы? Голосуйте! Узнайте, что выбрали другие.

Смотреть!

— все опросы

Еще статьи на эту тему

• Отопление твердотопливным котлом с баком — аккумулятором тепла
• Мембранный расширительный бак для отопления
• Канализация с активным септиком Топас для частного дома
• Выравнивание, облицовка стен сухой штукатуркой гипсокартоном
• Как сделать дешевый сборный блочный фундамент для дома своими руками
• Утепление фасада деревянных домов, стен, срубов из бруса или бревна минватой
• Правильная гидроизоляция цоколя стены частного дома
• Как правильно сделать стяжку пола в частном доме

Фундамент для каркасного дома своими руками. Виды фундаментов, расчет, строительство.

Строительство дома часто заменяет покупку квартиры. По стоимости эти виды жилья почти не отличаются, но в случае возведения каркасного коттеджа бюджет можно значительно сэкономить. Все работы по устройству конструкции — от основания до кровли — можно произвести самостоятельно, зная технологию. Построить фундамент для каркасного дома своими руками не составит труда даже человеку, который ранее не занимался подобными делами. В этой статье мы рассмотрим виды, способы возведения и целесообразность применения того или иного типа основания для каждого случая.

Что такое каркасный коттедж.

Технология строительства современных облегченных домиков пришла к нам из стран Америки. Другое их название – канадские. В этих странах большинство загородных строений выполнены по этой технологии, что вполне себя оправдывает: жилище теплое, надежное, служит долгие годы, стоит дешево, возводится быстро. В России такие объекты появились сравнительно недавно (около 15 лет назад), но активно набирают популярность благодаря своим качествам.

Технология строительства каркасных и каркасно-щитовых домов заключается в следующем:

1. На устроенный фундамент устанавливают вертикальный каркас стен из деревянных брусьев по всему периметру.
2. Заполняют пространство между направляющими сэндвич-панелями или щитами из ОСП и утеплителя.
3. Обшивают стены фасадными и отделочными материалами.

Каркасный дом на ленточном фундаменте.
Таким образом, конструкция стен получается очень легкой. Какой фундамент лучше для каркасного дома? Точно не мощный, в нем нет необходимости. Это позволяет экономить не только время строительства, но и деньги на материалы и трудовые ресурсы.

Расчёт фундамента

Несмотря на небольшую глубину залегания, фундамент каркасного дома должен выдерживать вес его стен, кровли и внутренних бытовых устройств (отопления, водоснабжения). Запаса прочности подземного основания должно быть достаточно, чтобы поднимать на себе вес каркасного строения при зимнем вспучивании грунта. А также опускаться вместе со стенами и крышей при весеннем оттаивании. Исходя их этих требований, выбирают высоту мелкозаглубленного основания в таком размере, чтобы обеспечить фундаменту необходимую прочность.

Монолитная плита.

Для мелкозаглубленной ленты из бута и бетона достаточно использовать 500-600 мм общей суммарной высоты ленты. Слово «суммарная» – обозначает общую высоту той части фундамента, которая расположена над землёй, и той, которая заглублена в почву. Для плитного фундамента толщина плиты или высота фундаментного основания могут быть меньше и составлять 300-400 мм, так как его конструкция – массивнее, и удельная прочность – выше.

На заметку

Выбор толщины фундамента определяется этажностью строения. Для двух- трёхэтажных каркасных домов выбирают высоту по верхней рекомендуемой цифре. А также используют больше слоёв армирование фундамента плиты, ленты.

Глубина залегания свайно-ростверкового основания, в другом варианте названия – столбчатого, определяется глубиной расположения неподвижных грунтовых пород. Как правило, пята сваи или опоры опускается вниз до неподвижного скального грунта. Который может выходить на поверхность, а может располагаться на глубине нескольких метров.

Демонстрация фундаментов каркасных домов на видео показывает разницу между различными типами оснований. А также особенности выполнения строительных работ, заливку или забивку столбов, свай, различные этапы строительства.

Есть ли единое решение?

Нет точного ответа на вопрос, какой фундамент лучше для каркасного дома. Существует множество видов облегченных конструкций, использование которых оптимально в том или ином случае. Основание может быть:

Материалы для фундамента применяют разные:

Таким образом, вариантов устройства основания под дом может быть несколько. На выбор влияет:

• размер дома;
• этажность;
• глубина промерзания грунта;
• наличие подземных вод;
• тип грунта: подвижный, влажный, вязкий, твердый;
• наличие/отсутствие подвала.

Лучший фундамент для каркасного дома тот, который учитывает все нюансы строительства и геологических условий. Правильно подобранное основание прослужит достаточно долго и поможет сэкономить время и деньги.

Определяем характеристики основания.

Первым делом нужно определить тип грунтов на участке предполагаемого строительства. Лучший способ это сделать – заказать инженерно-геологические изыскания. Специалисты определят:

• точный тип грунтов и их характеристики;
• наличие подземных вод и их характер;
• составят план участка с учетом перепадов высот и особенностей местности.

Правда, такое удовольствие стоит дорого и занимает немало времени. Другой вариант – найти соседа по участку, который уже обращался за такой услугой и имеет на руках результаты экспертизы своей территории. Как правило, характеристики почв в одной местности имеют одинаковые свойства.

Если соседа с заключением не нашлось, можно попробовать определить тип грунта самостоятельно. Для этого выполните следующие действия:

1. Выкопайте яму на глубину промерзания в регионе. Её можно узнать, воспользовавшись картой.

Глубина промерзания почвы.

1. Проанализируйте срез почвы по боковой стенке ямы.

• Скальные грунты представляют собой каменистое и гравийное основание. Они достаточно крепкие, способны выдержать любой вес, не задерживают воду (при условии отсутствия включения в состав большого количества глины).
• Крупные пески и хрящеватые грунты также отличаются низкой степенью пучинистости и крепким основанием.
• Мелкопесчаные почвы – не лучший вариант для строительства. Они задерживают воду, которая застывает в верхних пластах и воздействует на фундамент выталкивающим и сжимающим способом. Это свойство называется пучинистостью.

Грунт под каркасный дом.

• Суглинки и глина – самый неблагоприятный тип грунтов. Их подвижность и плывучесть зависит от высоты залегания подземных вод. Но даже при их отсутствии зачастую хватает влаги от атмосферных осадков. На участке с такими грунтами образуются большие лужи, поскольку вода в землю уходит очень медленно.

Тип и глубина фундамента для каркасного легкого дома зависит от геологических условий территории.

Особенности глинистой почвы

Перед созданием мелкозаглубленного фундамента на глинистой почве необходимо помнить о ее особенностях. Основное правило, которое следует соблюдать при строительстве на глинистых участках – соблюдение осторожности.

Такой тип грунта разделяется на несколько видов:

1. Суглинок. В таком грунте процент глины равен 10.
2. Супесь. Подобные почвы представляют собой смесь глины с песком.
3. Глина. Этот тип почвы имеет максимальное содержание глины.

Перед тем, как начинать работу, следует помнить о том, что грунт имеет следующие особенности:

• мягкость;
• возможность изменять форму;
• изменение при намокании.

Учитывая особенности глины, опытные строители создают опалубку уже в процессе создания траншеи, так как стенки углубления могут обрушиться. Перед началом создания фундамента следует определить тип глины. Она разделяется на красную и голубую. Первый тип грунта содержит в себе большее количество песка. Такая почва легко пропускает влагу и более подвержена изменениям.

Голубая глина обладает более высокой прочностью. Именно поэтому она меньше подвержена разрушению. Чтобы точно определить тип грунта на участке, стоит обратиться за помощью к специалистам.

Учитываем глубину промерзания.

Данный аспект актуален для грунтов, подверженных пучению. Скальные породы, в которых вода не задерживается, в любой сезон служат прочным основанием, в отличие от мелкопесчаных и глинистых почв. При наличии последних глубина фундамента должна быть больше величины промерзания, тогда он сможет прочно зафиксировать здание в одном месте и положении. Это необходимо для предотвращения неравномерного оседания конструкции, что может привести к нарушению целостности дома, его разрушению или большим вложениям в ремонт.

Также важно узнать о наличии грунтовых вод. Если они присутствуют, нужно искать способ борьбы с ними или обустраивать конструкцию таким образом, чтобы она была способна устоять во влажной среде и условиях сильной пучинистости. Глубина промерзания грунта не участвует в расчетах свайного фундамента.

Определяемся с конструкцией.

На основании проделанной работы по определению типа грунта и глубины его промерзания можно решить, какая конструкция фундамента каркасного дома оптимальна в данном месте.

1. На глинистых грунтах и мелкопесчаных устанавливают свайный фундамент. Он фиксирует конструкцию в прочных слоях ниже уровня подземных вод.
2. На сильнопучинистых суглинках и пылеватых породах хорошо работают плитные основания с мелким залеганием. Они играют роль «лодочки», способной держаться на плаву и удерживать дом в одной плоскости по всей площади конструкции.
3. Скальные, крупнопесчаные, хрящеватые грунты сами по себе служат прочным основанием, поэтому не требуют основательного фундамента – ленточного, мелкозаглубленного и столбчатого будет достаточно.

При наличии грунтовых вод выбирают особые виды водостойких бетонов и используют дополнительную гидроизоляцию стен фундамента. Если УГВ высокий, следует отказаться от подвала. Кроме этого, целесообразно устроить систему дренажа по всему участку или непосредственно у дома: по периметру выкапывают траншею, по ней лишняя жидкость уходит в заданном направлении.

В основных этапах разобрались. Далее, подробно рассмотрим принципы устройства разных конструкций фундаментов и способы их установки.

Свайно-ростверковый фундамент.

Это широко распространённый тип, универсальный в применении. Поскольку Россия не богата твердыми породами, на большей территории преобладают пучинистые грунты разной степени промерзания, для строительства зданий разного назначения и этажности применяют именно свайный фундамент. Столбы проникают глубоко в почву и фиксируются нижними концами в плотных слоях. За счет этого конструкция, опирающаяся на них, надежно фиксируется относительно поверхности земли.

Забивка свай фундамента для каркасного дома.

Чтобы устроить свайный фундамент для каркасного дома своими руками, в первую очередь следует рассчитать количество столбов под конструкцию. Для этого необходимо:

1. Заглянуть в проект, если таковой имеется. Если его нет, смотрите далее.
2. Начертите периметр будущего дома на бумаге в масштабе. Обозначьте точками места установки свай (во всех углах, местах сопряжения стен, по периметру с шагом 1,5-2 метра). Поскольку каркасный дом имеет малый вес, усиление конструкции, скорее всего, не потребуется, поэтому достаточно обойтись простой расстановкой.
3. Посчитайте количество отмеченных точек.

Следующим этапом будет решение, какие сваи использовать: готовые железобетонные или винтовые изделия с завода или залитые в готовые скважины на собственном участке.

1. Готовые столбы заглубляют с помощью специальной установки. Их забивают до нужной отметки в обозначенных местах, затем срезают оставшиеся концы по уровню. Для облегченного здания достаточно купить сваи с минимальным сечением.
2. Винтовые металлические опоры закручивают специальным устройством.
3. Если принято решение о самостоятельном устройстве свай, то сначала производят бурение скважин, основания которых необходимо сделать более широкими для устойчивости. Глубина зависит от геологических условий местности. Необходимо добраться до твердого основания. Затем в полость устанавливают гидроизолирующий материал, например, полую трубу или скрученный рубероид. После этого закладывают каркас и производят бетонную заливку. Оптимально использовать раствор марки М300-М400. Хорошо, если в его состав войдут специальные добавки, наделяющие камень водостойкими свойствами.

Сваи установлены, теперь нужно устроить ростверк. В дальнейшем на него будет опираться стеновой каркас.

Ростверк может быть сборным или монолитным. Разница заключается в способе монтажа:

1. Сборный монтируется на железобетонные сваи, увенчанные оголовком.
2. Монолитный устраивают на строительной площадке: устанавливают опалубку, по мере необходимости по низу ростверка укладывают подушку из ПГС, гидроизолируют рубероидом и ставят готовый каркас, который связывают с арматурой свайных столбов. После этого производят заливку бетонной смеси.

Фундамент готов. Стоит отметить, что такая конструкция не подразумевает наличия подвального помещения.

Проект и расчеты фундамента

Имея проект будущего дома, необходимо правильно рассчитать базу. Для выполнения всех расчетов в интернете имеется достаточное количество компьютеров, которые облегчают эту работу в режиме реального времени. Необходимо только определить характеристики грунта на строительной площадке, в частности, его несущую способность, глубину промерзания, положение грунтовых вод.

Также необходимо рассчитать вес будущего здания, для которого таблицы являются значениями плотности материалов, используемых в строительстве здания. Рассчитывается масса стен, полов, крыш, отделочных материалов, снеговой нагрузки, мебели, бытовой техники и др.

Результатом должен быть общий вес здания, перенесенного на грунт с помощью свай, и это значение не должно превышать величину несущей способности здания.

В качестве отправной точки для проекта, круглые железобетонные трубы диаметром 30 см могут быть проложены с шагом 1 метр. Необходимо ли увеличивать или уменьшать количество свай и их диаметры, и выводится расчет.

Узнайте, как сделать свайно-полосовой фундамент: //6.com///-Свайный.html

Столбчатый фундамент.

Оптимален для ровного рельефа в относительно устойчивых грунтах. Похож на свайный, но менее заглублен.

Столбчатый фундамент своими руками для каркасного дома построить можно по такой технологии:

1. Делают разметку на плане. Опоры располагаются в углах, пересечениях стен, по периметру с шагом 2-3 метра. Далее, переносят эти точки на участок.
2. Выкапывают ямы под столбы. Если фундамент будет из асбестовых труб или монолитных столбов, углубления производят арендованным на сутки моторубом. Под каменные стойки ямы выкапывают лопатой. Размер выемки составляет 60×80 см, а глубина должна быть на 20-30 см ниже уровня промерзания грунта.
3. Гидроизоляцию для монолитного элемента выполняют сразу – в яму укладывают рубероид. Для каменных, кирпичных или бутовых столбов ее устраивают уже по готовому изделию.
4. Для бетонного варианта устанавливают арматурный каркас.
5. Монтируют опалубку выше уровня земли на необходимую высоту (минимум 40 см).
6. Заливают раствор.

Обвязка каркасного дома на ленточном фундаменте.
По готовым столбам устраивают ростверк. Это выполняется по тому же принципу, что и в свайном фундаменте. Его может не быть, тогда на верхушки стоек укладывают деревянный брус, который будет служить опорой для каркаса.

Завершающий этап – устройство забирки стены, заполняющей пространство между столбами. Между ними выкапывают траншею глубиной 20-30 см, заливают основу бетоном, после его застывания выкладывают стену. Если этого не сделать, то дополнительного утепления потребует нижнее перекрытие, чтобы пол в доме не был холодным.

Столбчатый фундамент своими руками для каркасного дома сделать совсем не сложно. Важно помнить, что устройство подвала с такой конструкцией – занятие весьма проблематичное, потому от этой идеи стоит отказаться. С другой стороны, фундамент возводится быстро и обходится гораздо дешевле свайного или ленточного.

Ленточный фундамент для дома с низким цоколем

Достаточно часто используют вариант, в котором верхняя часть ленты фундамента выступает над уровнем земли на 20 — 30 см. Эта выступающая часть служит низким цоколем для стен дома.

Верхняя часть ленты фундамента выступает над поверхностью земли на 20-30 см. и служит низким цоколем. 1- бетон; 2 — песчаная засыпка пазух; 3 — песчаная подушка; 4 — арматурный пространственный каркас; 5 — засыпка пола по грунту; 6 — отмостка; 7 — горизонтальная гидроизоляция цоколя

Это экономный вариант фундамента

для многослойных стен из каменных материалов с наружным утеплением.

Низкий цоколь не рекомендуется устраивать в районах, где выпадает много снега. Особенно это касается домов с деревянными стенами. В любом случае, стены домов придется дополнительно защищать от влаги на высоту снежного покрова.

В качестве примера,

ниже на рисунке приведена конструкторская разработка мелко заглубленного ленточного фундамента для стены дома из газобетона с облицовкой из кирпича. Для защиты от воздействия сил морозного пучения грунта
фундамент выполнен теплоизолированным
. Такая конструкция подойдет и для трехслойной стены с утеплителем.

Фундамент ленточный мелко заглубленный для дома со стенами из газобетона, кирпичной облицовкой и полами по грунту. Для защиты фундамента от деформаций, вызванных силами морозного пучения грунта, предусмотрено устройство вертикальной и горизонтальной теплоизоляция фундамента и грунта вокруг него.

Размеры слоя теплоизоляции фундамента и грунта указаны для климатических условий региона г.Москвы.

Деревянный фундамент.

Своего рода гибрид свайного и столбчатого. Деревянный фундамент подходит для устройства под небольшой каркасный домик, но из-за сравнительной недолговечности под жилые коттеджи его используют редко. Он оптимален для дачных построек: воздействие минимальных нагрузок на основание, низкая стоимость монтажа и материала, высокая скорость устройства. Кроме того, дерево обладает естественной упругостью, что позволяет ему приобретать исходную форму после незначительных деформаций от пучения грунтов.

Самые легкие конструкции имеют сезонные каркасно-щитовые дома. Фундамент под них может быть самым незамысловатым. Именно в таких случаях применяют деревянные столбы. Хотя в Венеции на таких основаниях высотные здания стоят не одну сотню лет, потому о долговечности в данном случае можно поспорить.

Свая фундамента для каркасного дома.

Для свай подходят определенные виды древесины: бук, лиственница, дуб, сосна. Для заготовок пригодны участки дерева диаметром не менее 20 см. Изделие может оставаться круглым или приобрести прямоугольное сечение со стороной от 20 см. Сваи обрабатывают специальными растворами, продлевающими жизнь древесины в неблагоприятных условиях. Перед их непосредственным заглублением следует обернуть столб 1-2 слоями рубероида или другого полимерного материала, тогда грунт не пристанет к изделию. Это позволит скользить свае относительно основания в вертикальном направлении при пучении почвы, а также сохранит ее на более длительный срок.

Как смонтировать деревянный фундамент для каркасного дома своими руками:

1. Производят разметку по уже известной схеме: углы – пересечения – периметр с шагом 1,5-2 метра.
2. Переносят расположение столбов на участок.
3. В грунте выкапывают ямы диаметром в 1,5 раза больше, чем свая. Глубина должна превышать уровень промерзания почв и достигать плотных слоев. Если они недоступны, следует завести столб ниже уровня на 0,5 м.
4. Устраивают подушку из камней или деревянной крестовины.
5. Заливают 15-20 см бетонной смеси и погружают в нее столбы. Когда раствор схватится, он зафиксирует сваю.
6. Производят засыпку и уплотнение грунта.

Армирование мелкозаглубленного монолитного фундамента для дома

Арматурный каркас для армирования мелко заглубленного фундамента частного дома обычно состоит из верхней и нижней арматурных сеток и вертикальных связей между ними.

Арматурная сетка, как правило, выполняется из 2-3 продольных рабочих стержней диаметром 10-14 мм. Вертикальные связи между нижней и верхней сетками делают из рабочих стержней и размещают их с шагом 600 мм.

Схема армирования монолитной стены фундамента. а — арматурная сетка с двумя рабочими стержнями арматуры; б — то же, но с тремя стержнями 1 — продольные стержни рабочей арматуры класса A-III, диаметром 10-14 мм; 2 — вспомогательная арматура Вр-I, диаметром 4 мм.; 3 — стержни вертикальных связей между нижней и верхней сетками

Расстояние между соседними продольными стержнями рабочей арматуры в сетке не рекомендуется делать больше 400 мм. При необходимости увеличивают количество рабочих стержней.

В сетки монолитной ленты с увеличенной шириной подошвы устанавливают поперек сетки с шагом 600 мм дополнительные стержни рабочей арматуры.

Защитный слой бетона между грунтом и арматурой в фундаментах должен быть не менее 50-70 мм.

Сопряжение арматурного каркаса в углах и примыканиях ленточного монолитного фундамента

Продольную и поперечную арматуру скрепляют вязальной проволокой. Сварка допускается только для арматуры, в маркировке которой есть буква «С».

Песчаная подушка для мелко заглубленного фундамента

Под лентой фундамента всегда устраивают подушку из не пучинистого песчаного грунта.

На не пучинистых и слабо пучинистых грунтах

песчаная подушка служит в качестве
выравнивающего слоя.
Дно траншеи выравнивают слоем любого не пучинистого грунта, который тщательно трамбуют. Толщину слоя не рекомендуется делать более 20 см. Более толстый слой трудно трамбовать.

При устройстве фундамента на средне и более пучинистых грунтах

песчаная подушка уже является
противопучинистой.
Подушка увеличивает несущую способность и уменьшает деформации пучения ниже лежащего грунта. Её толщина (размер t на рисунках) определяется расчетом — узнать здесь.

Толщина подушки для каменного дома

обычно получается в пределах 0,3 — 0,8 м. Для дома с деревянными стенами толшина подушки — 0,2 — 0,5 м. на мелко заглубленном фундаменте, и 0,5 — 0,8 м. в варианте с не заглубленным фундаментом.

Для устройства противопучинистой подушки лучше всего использовать смесь песка (40%) и щебня (60%). Такая смесь обеспечит высокую несущую способность подушки. Менее выносливы подушки из песка крупного или средней крупности.

Материал подушки насыпают слоями толщиной не более 20 см и каждый слой тщательно трамбуют площадочными вибраторами или вручную.

Подушка может быть как врезной, заглубленной в естественный грунт (как на рисунках выше), так и устраиваемой на поверхности грунта:

Товары для дачи, сада и огорода

⇆

Ленточный не заглубленный фундамент на песчаной подсыпке, устраиваемой на поверхности грунта 4 — арматурный каркас; 5 — бетонная отмостка; 7 — гидроизоляция; 9 — поверхность грунта на участке; 10 — песчаная подсыпка; 11 — задернение откоса;

Ленточный не заглубленный фундамент на песчаной подсыпке

устраивают, если на участке высокий уровень грунтовых вод, грунты слабые, в том числе заторфованные, заиленные. В зависимости от размеров фундамента подсыпку делают по всей площади здания или только под лентой фундамента.

Подсыпка не только снижает пучинистость и увеличивает несущую способность основания фундамента, но и поднимает общий уровень придомовой территории. Это, как правило, необходимо для участка на таких грунтах.

Читайте: «Вертикальная планировка участка при строительстве частного дома»

Между песчаной подушкой (подсыпкой) и грунтом рекомендуется укладывать разделительный слой геотекстиля, который предотвращает заиливание песка в подушке частицами грунта. Такое разделение особенно необходимо при высоком уровне грунтовых вод и наличии верховодки на участке.

Облегченный ленточный фундамент.

Широко распространен среди застройщиков из-за своей дешевизны и высокой скорости установки. Облегченный ленточный фундамент для каркасного дома применяют на прочных основаниях, где нет потребности в большом заглублении и массивной опоре.

Основное отличие такой конструкции от обычной – уменьшенная глубина залегания подошвы и габариты самой ленты. Это приемлемо для легких сооружений, в частности для жилых каркасных домов.

1. Раскапывают траншею или котлован (влияет на наличие подвала). В любом случае ширина выемки должна быть больше заданного периметра на 0,5 метра для удобства проведения работ. Глубина зависит от УГВ, в среднем – 0,8-1,5 метра (с учетом устройства подушки).
2. Размечают периметр фундаментной стены. Важно правильно отмерить все углы и проверить параллельность сторон.
3. Устанавливают опалубку. Её высота определяется наличием и размером цоколя, но не ниже 40 см над уровнем земли. Ширина будущей ленты рассчитывается как толщина стены + 100 мм. Для каркасного легкого дома можно сделать 200-300 мм.
4. Засыпают подушку из ПГС (10-20 см).
5. Устанавливают каркас.
6. Заливают бетонный раствор М300-М400.

Ленточный фундамент под каркасный дом своими руками.
Легкий фундамент для каркасного дома удобен тем, что не требует особой подготовки и монтажа дополнительных конструкций под возведение стен.

Не всегда грунты благоприятствуют стандартным решениям для строительства. В России много территорий с глинистыми и сильно пучинистыми почвами. Но это не повод им пустовать. Даже для таких случаев существуют решения.

Если вам довелось приобрести участок с плавучими грунтами, для строительства целесообразно устроить плитный монолитный фундамент для каркасного дома. Своими руками это вполне возможно сделать. Технология аналогична созданию облегченной ленты:

1. В грунте делают выемку на глубину плодородного слоя почвы и уплотняют верхний открывшийся пласт.
2. Далее, устраивают гравийно-песчаную подушку толщиной около 20 см.
3. Раскатывают 2-3 слоя полимерной гидроизоляции.
4. Заливают подготовительный слой бетона до 5 см.
5. Монтируют каркас. Он должен быть основательным, поскольку плита воспринимает значительные нагрузки от грунта. Для сеток берут толстую арматуру диаметром 12-16 мм, укладывают ее с шагом не более 40 см в обоих направлениях. Прутья перевязывают проволокой. Изготавливают 2 плоскости и соединяют их между собой на расстоянии, равном высоте плиты (10-15 см), минус защитный слой бетона (до 5 см).
6. Заливают раствор. Его потребуется много, не следует выбирать бетон низкого качества с целью экономии. Оптимальная марка – М300-М400.

Плита фундамента для каркасного дома.
Монолитная плита располагается в уровне земли, при этом предполагает устройство цокольного этажа и подвала (она служит полом). Более массивная и заглубленная для небольшого дома не нужна, такую используют под крупные здания.

Расчет несущей конструкции

Схема столбчатого фундамента.

Поскольку от прочности фундамента зависят качество и долговечность всего строения, правильно рассчитать будущую основу (то есть определить ее оптимальные размеры) необходимо еще на этапе проектирования объекта. Основой таких расчетов являются несущая способность почвы (так называемый коэффициент сопротивления) и масса дома.

Целью же расчета служит определение способности грунта выдержать нагрузку сооружения с конкретной массой и площадью опоры.

Если давление конструкции на почву окажется меньше несущей способности последней, можно осуществлять строительство с заложенными в расчет параметрами, в противном случае необходимы корректировки, при которых должна быть прежде всего увеличена ширина основания.

Фундамент на склоне.

Основными параметрами при расчете фундамента являются глубина его заложения и площадь основания. Именно они будут играть решающую роль в противодействии негативному влиянию усадки конструкции в первые 2 года после ее сооружения. Как известно, неравномерная усадка основания приводит к образованию трещин в нем самом и стенах дома, их перекосу и даже разрушению здания. Фундамент может неравномерно опускаться вследствие действия различных факторов, в том числе высокой пучинистости грунта, его малой плотности, негоризонтального расположения основания или слишком большой нагрузки на грунт.

Глубина заложения несущей конструкции

Корректный расчет фундамента требует первоначального изучения структуры грунта на участке, глубины его промерзания и уровня грунтовых вод. С учетом всех этих факторов в дальнейшем определяется оптимальная глубина заложения несущей конструкции. Последняя будет крепкой, если основанием ей будет служить однородный грунт, который равномерно осаживается, не провоцируя возникновения перекосов и трещин. Глубина заложения фундамента будет зависеть и от типа грунта (он может быть хрящевым, скальным, глинистым и суглинком, песчаным и супесью).

Влияние типа грунта на глубину заложения

Схема расчета арматуры для фундамента.

Хрящевой грунт представляет собой сочетание гравия и обломков камней. Основание на таком грунте закладывается на глубину не менее 0,5 м. При этом глубина заложения несущей конструкции определяется весом строения и уровнем грунтовых вод, глубина промерзания на данный параметр влияния не оказывает. Скальный грунт, представляющий собой плотные горные породы типа базальта, гранита, известняка, позволяет закладывать фундамент почти на поверхности, сняв лишь покрывающий породы тонкий слой почвы.

Через песчаный грунт хорошо проходит вода, поэтому она не застаивается близ поверхности, даже несмотря на высокий уровень залегания грунтовых вод. Данный фактор и незначительное промерзание песчаного грунта позволяют закладывать основание здания на глубину 50-70 см. Если грунт мелкозернистый или пылевидный, а грунтовые воды в нем располагаются высоко, то повышается риск значительного промерзания такого грунта, и тогда глубина заложения фундамента должна быть увеличена до глубины промерзания грунта.

Расчет глубины заложения фундамента

Кроме того, нужно принимать во внимание, что под нагрузкой песчаный грунт сильно уплотняется, и тяжелое строение рискует существенно осесть, поэтому специалисты советуют делать высокий цоколь. Данные рекомендации в полной мере применимы и к глиняно-песчаным грунтам – супесям, содержащим 3-10% глины. Рекомендуемая глубина заложения несущей конструкции для них увеличивается до 70-100 см.

Фундамент на глинистом грунте рекомендуют закладывать чуть ниже глубины промерзания грунта. Соблюдение этого правила особенно важно, если на участке зафиксирован высокий уровень грунтовых вод. Этот тип грунта имеет тенденцию к сжатию при нагрузке и вспучиванию при замерзании, что дает эффект выталкивания фундамента на поверхность. Чтобы при этом основание не треснуло, рекомендуется монтировать высокопрочный фундамент, отдавая предпочтение столбчатому типу. Несущая конструкция на суглинке, который включает песок и не менее 10-30% глины, также закладывается ниже глубины промерзания грунта.

Влияние уровня грунтовых вод

Влияние данного фактора на глубину заложения фундамента характеризуется следующими зависимостями:

Расчет условной ширины подошвы фундамента.

1. Если грунтовые воды залегают более чем на 200 см ниже глубины промерзания грунта, то несущая конструкция может быть заложена на глубину 50 см и ниже.
2. Если воды залегают не слишком глубоко, но ниже, чем уровень промерзания грунта, основание либо закладывают на глубину промерзания, либо от уровня промерзания грунта до дна фундамента устраивают гравийно-песчаную подушку (при этом хорошо ее утрамбовывая), а несущую конструкцию закладывают на глубину 50 см и ниже.
3. Если грунтовые воды доходят до отметки промерзания грунта, то глубина заложения основания должна превышать уровень промерзания грунта не менее чем на 10 см.
4. Высокое расположение грунтовых вод требует закладки фундамента ниже уровня промерзания грунта. Исключением в данном случае является наличие песчаного грунта и круглогодичного обогрева строения.

Оптимальная глубина заложения основания

Оптимальную глубину заложения несущей конструкции под каркасный дом определяют обычно с учетом следующих положений:

Схема расчета монолитного ленточного фундамента.

1. Если грунт под строящимся объектом пучинистый, то фундамент необходимо закладывать ниже уровня промерзания грунта. К примеру, в средней полосе РФ глубина заложения должна составить около 150 см, так как уровень промерзания грунта находится в пределах 120-140 см. К западу и югу страны глубина промерзания уменьшается, а к востоку и северу увеличивается. Путем многолетних наблюдений специалистами была установлена глубина промерзания грунта в каждом регионе РФ (иногда даже с разбивкой по районам, если отклонения в показателях были существенными). Информацию о ней можно узнать в местных геодезических, строительных или проектных организациях.
2. Если каркасный дом предназначен для круглогодичного проживания и, соответственно, в холодный период года будет отапливаться, то можно не учитывать указанный в пункте 1 фактор и закладывать несущую конструкцию выше.
3. Основанием для фундамента должен служить хорошо слежавшийся, плотный грунт, поэтому несущую конструкцию закладывают как минимум ниже 50 см. Слой рыхлого грунта при этом должен быть снят, дно выровнено горизонтально, обустроена тщательно утрамбованная песчаная подушка высотой 15-20 см.
4. Под внутренние капитальные стены основание закладывается на глубину 50 см.

Площадь несущей конструкции

Формула для расчета площади фундамента.

Оптимальная площадь основания выбирается с учетом того, что грунт не должен проседать под давлением, которое создаст построенный каркасный дом. Грунт проседает под весом здания, когда нагрузка на него избыточна. Эту нагрузку уменьшают путем увеличения площади основы под фундамент. Для этого в случае с несущей конструкцией ленточного типа увеличивают ширину ее так называемых стен, на которых будут базироваться стены здания.

При возведении дачных домов и иных легких сооружений, к которым относятся и каркасные, специалисты не рекомендуют монтировать расширенный ленточный фундамент во весь его размер. Расширенным обычно делается только основание несущей конструкции, при этом его бетонируют и армируют. Толщина фундамента в таких случаях обычно соответствует толщине стены здания.

Для столбчатых оснований увеличивается количество столбов и их размеры (длина и ширина), которые доводятся до 50 см. Столбы устанавливаются на расстоянии 150-250 см друг от друга. Расстояние в каждом конкретном случае определяется весом здания и несущей способностью грунта. Например, на супесях и песчаном грунте между столбами в среднем оставляют 150-200 см. На хрящевом, скальном, глинистом грунтах и суглинке это расстояние, как правило, составляет 200-250 см.

Утепление и гидроизоляция.

Фундаменты деревянного каркасного дома требуют особой отделки. Гидроизоляция желательна для всех конструкций ниже уровня земли для любого материала. Так элементы лучше сохраняются. Это особенно актуально при высоком уровне грунтовых вод.

Теплоизоляция фундамента и стен подвала обеспечит минимальные затраты на утепление пола первого этажа. В тех домах, где отсутствует подвал, пространство между перекрытием и землей можно засыпать керамзитом, песком. Эти материалы препятствуют вытягиванию тепла из нижнего помещения. Чтобы они не увлажнялись, можно проложить их рубероидным листом с обеих сторон.

Стены ленточного фундамента и ростверка прокладывают по наружной стороне плитами полистирола.

Рекомендация: Хорошая обзорная статья, вводит в курс дела по ленточному фундаменту под каркасный дом. Хорошо проработайте данную статью. Вы разберетесь. что такое ленточный фундамент и с чем его едят. Но прежде, чем приступить к строительству фундамента изучите по глубже тему каркасного дома.

Ленточный фундамент для дома с высоким цоколем

Вариант для дома с высоким цоколем.

Здесь высокая лента фундамента включает в себя подземную и надземную часть — цоколь. Выступающая над грунтом на 50-70 см. часть служит высоким цоколем для стен дома.

Ленточный фундамент совмещенный с высоким цоколем.

Большая высота ленты увеличивает жесткость и позволяет уменьшить деформации фундамента и стен дома. Высокий цоколь рекомендуется устраивать для однослойных каменных стен дома

, выполненных из материалов, нуждающихся в высоком уровне защиты от влаги и чувствительных к деформациям. Это, прежде всего, однослойные стены из газобетона и поризованной керамики.

Читайте: «Как правильно выбрать высоту, сделать утепление и гидроизоляцию цоколя дома»
