Ветряной генератор: разновидности устройств, критерии выбора и их применение

Ветряные генераторы становятся популярным источником возобновляемой энергии, позволяя эффективно использовать ветер для производства электричества. В этой статье рассмотрим разновидности ветряных генераторов, их особенности и преимущества, а также ключевые критерии выбора, которые помогут выбрать оптимальный вариант. Понимание этих аспектов важно для повышения энергоэффективности, снижения затрат на электроэнергию и минимизации воздействия на окружающую среду.

Особенности конструкции и принцип работы

Основные компоненты любого ветряного генератора включают в себя:

• башня – может достигать высоты в несколько десятков метров и является ключевым опорным элементом. Для её изготовления используются различные материалы, включая железобетон, который заливается в кольцевые формы. Башня должна быть достаточно прочной, чтобы выдерживать вес турбины и гондолы, а также противостоять нагрузкам, возникающим в процессе работы генератора, предотвращая его опрокидывание,
• лопасти и ротор – лопасти изготавливаются из специального композитного материала на стальной основе. Их собирают из отдельных частей или производят в монолитном варианте, принимая во внимание размах. Крепление лопастей осуществляется с помощью болтов или через хаб на роторе генератора,
• асинхронный двигатель – обеспечивает вращение турбины вокруг оси башни. В зависимости от размеров установки и её мощности может быть от одного до трех двигателей,
• электрогенератор – ранее использовались синхронные модели, но в настоящее время предпочтение отдается кольцевым генераторам,
• инвертор – к этому элементу, расположенному у основания, подается постоянное напряжение. Здесь энергия преобразуется в переменный электрический ток, который затем трансформируется и подается в электрическую сеть.

Как функционирует ветряной генератор

Если рассмотреть упрощенную схему работы установки, процесс выглядит следующим образом. Ветер приводит в движение лопасти, что обеспечивает вращение ротора. Механическая энергия преобразуется в электрический ток. Скорость вращения лопастей и количество вырабатываемой электроэнергии зависят от силы воздушных потоков.

Эксперты в области возобновляемых источников энергии отмечают, что выбор ветряного генератора зависит от нескольких ключевых факторов. Во-первых, важно учитывать тип устройства: горизонтальные и вертикальные ветряные турбины имеют свои преимущества и недостатки. Горизонтальные модели чаще используются для крупных установок, так как они более эффективны при высоких скоростях ветра, тогда как вертикальные подходят для небольших частных хозяйств и менее чувствительны к направлению ветра.

Кроме того, специалисты рекомендуют обращать внимание на мощность генератора, его размеры и уровень шума. Для частных пользователей оптимальным выбором будет устройство мощностью от 1 до 10 кВт, которое обеспечит достаточную энергию для бытовых нужд. Также стоит учитывать климатические условия региона, где планируется установка, так как это напрямую влияет на эффективность работы ветряной турбины. Наконец, эксперты подчеркивают важность качества материалов и надежности производителя, что гарантирует долговечность и стабильную работу устройства.

https://youtube.com/watch?v=nGTxUyHXszI

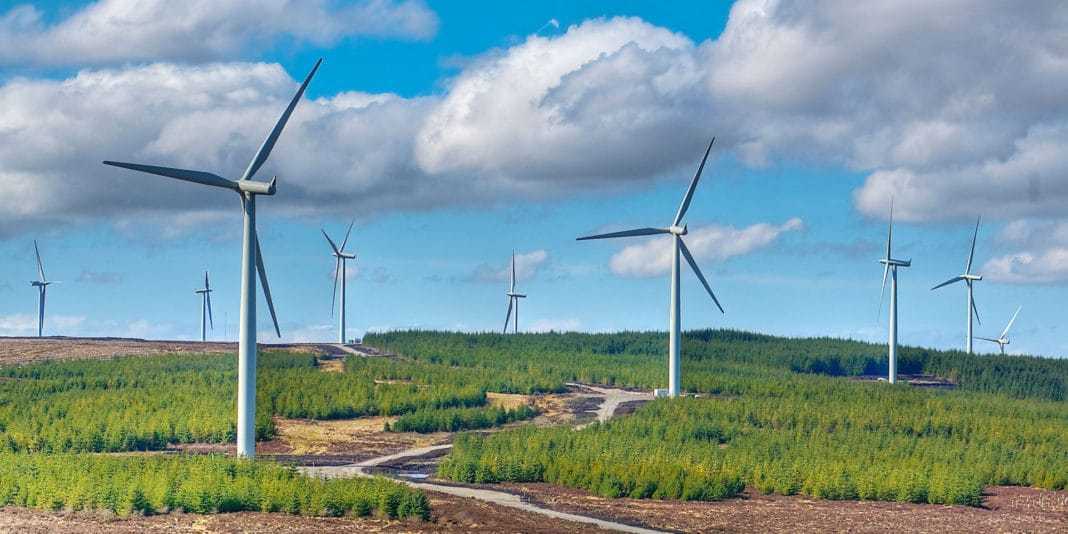

Классификация видов и их характеристика

В настоящее время выделяют два основных типа ветряных электростанций.

Интересные факты

Вот несколько интересных фактов о ветряных генераторах и их разновидностях:

1. Разнообразие типов: Ветряные генераторы делятся на два основных типа: горизонтальные и вертикальные. Горизонтальные ветряки, как правило, более эффективны и распространены, так как они могут улавливать ветер с разных направлений. Вертикальные ветряки, хотя и менее эффективны, имеют свои преимущества, такие как меньшая зависимость от направления ветра и возможность установки в ограниченных пространствах.

2. Размер имеет значение: Ветряные генераторы бывают разных размеров — от небольших домашних установок мощностью 1-10 кВт до крупных промышленных ветряков мощностью более 3 МВт. При выборе устройства важно учитывать не только его мощность, но и размеры, так как они влияют на установку, обслуживание и эффективность.

3. Критерии выбора: При выборе ветряного генератора важно учитывать не только его мощность и тип, но и такие факторы, как среднегодовая скорость ветра в регионе, высота установки, а также местные законы и нормы. Например, в некоторых странах существуют ограничения на высоту ветряков или требования к их размещению в зависимости от близости к жилым зонам.

https://youtube.com/watch?v=8W4AUBYt_Kw

С горизонтальным расположением ротора

Ось вращения расположена горизонтально и может находиться как параллельно, так и перпендикулярно направлениям ветровых потоков.

Эти конструкции не производятся серийно, так как их эффективность считается низкой. Кроме того, для их работы требуется установка дополнительных систем, которые обеспечивают правильную ориентацию.

Основное преимущество таких моделей по сравнению с вертикальными заключается в их высокой скорости вращения и большей вырабатываемой мощности.

С вертикальным ротором

Ось вращения установлена вертикально и находится под углом 90 градусов к направлениям ветра.

Эти устройства могут функционировать при ветре, который дует в любом направлении, и не требуют специальной системы для определения направления потока.

Генераторы могут быть размещены на уровне земли и имеют сниженные гигроскопические нагрузки на лопасти и механизм передачи энергии.

При установке нескольких таких ветровых генераторов их эффективность возрастает – потоки ветра от одной установки создают дополнительное давление на остальные.

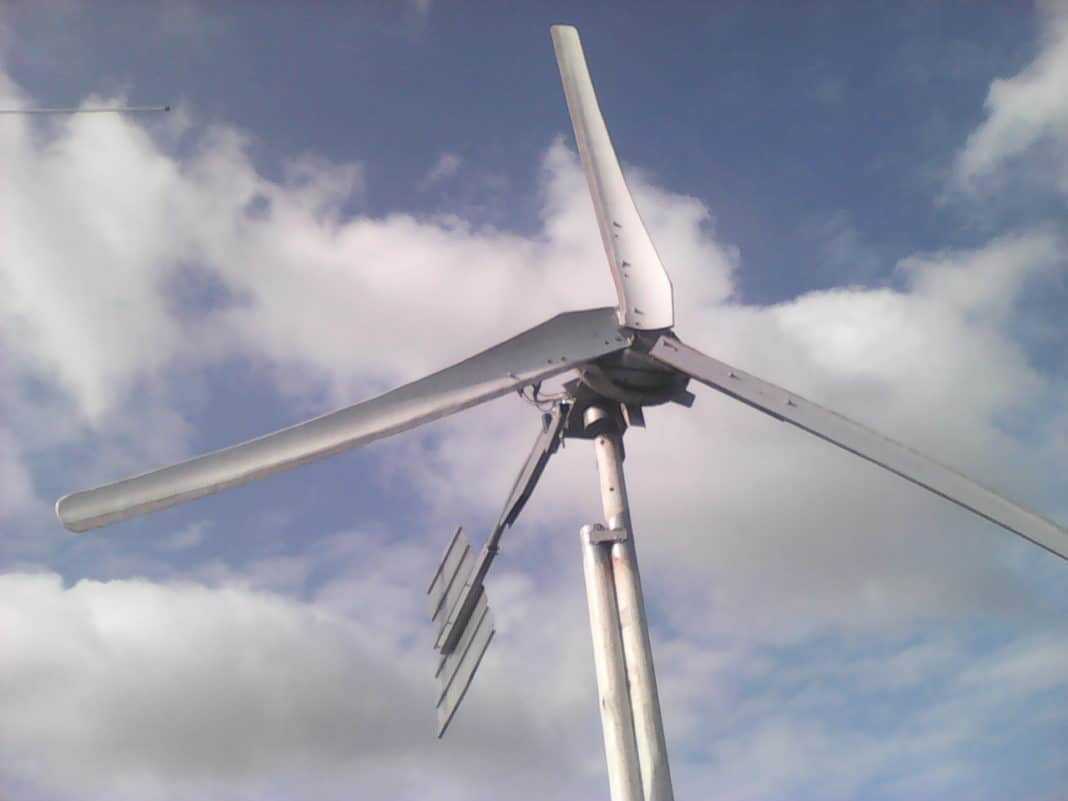

Критерии выбора

В настоящее время многие люди стремятся к независимым источникам электроэнергии и внедрению экологически чистых технологий в свою повседневную жизнь. Одним из решений этой задачи является использование ветряного генератора, ассортимент которого позволяет выбрать именно ту модель, которая наилучшим образом соответствует вашим требованиям. Однако стоит учитывать, что одним из факторов, влияющих на возможность установки ветряного генератора, является наличие ветра в выбранном месте.

При выборе ветряного генератора важно обратить внимание на его мощность и стоимость оборудования.

При выборе ветряного электрогенератора следует учитывать следующие параметры:

• мощность вырабатываемой электроэнергии,
• ежемесячные потребности в электричестве,
• минимальную скорость ветра,
• условия эксплуатации – температурные режимы, уровень влажности, высота над уровнем моря и т. д.,
• наличие системы защиты от перегрузок,
• срок службы устройства,
• цену оборудования.

Нюансы расчета ветрогенератора

Выполнить точные расчеты, учитывающие все аспекты, влияющие на работу ветрового генератора, достаточно сложно. Если у человека нет достаточной теоретической подготовки, ему будет непросто собрать все необходимые данные, для чего потребуются специальные измерения и расчеты.

Поэтому многие выбирают упрощенный подход, который дает результаты, близкие к реальности, при этом не требуя большого количества исходной информации.

Для расчета ветряного генератора для домашнего использования следует выполнить несколько шагов:

• определить потребности в электроэнергии, подсчитав общую мощность всех электрических приборов,
• увеличить полученные данные на 15-20%, чтобы создать запас мощности,
• зная необходимую мощность, можно выбрать подходящий тип генератора,
• рассчитать параметры ветрового колеса.

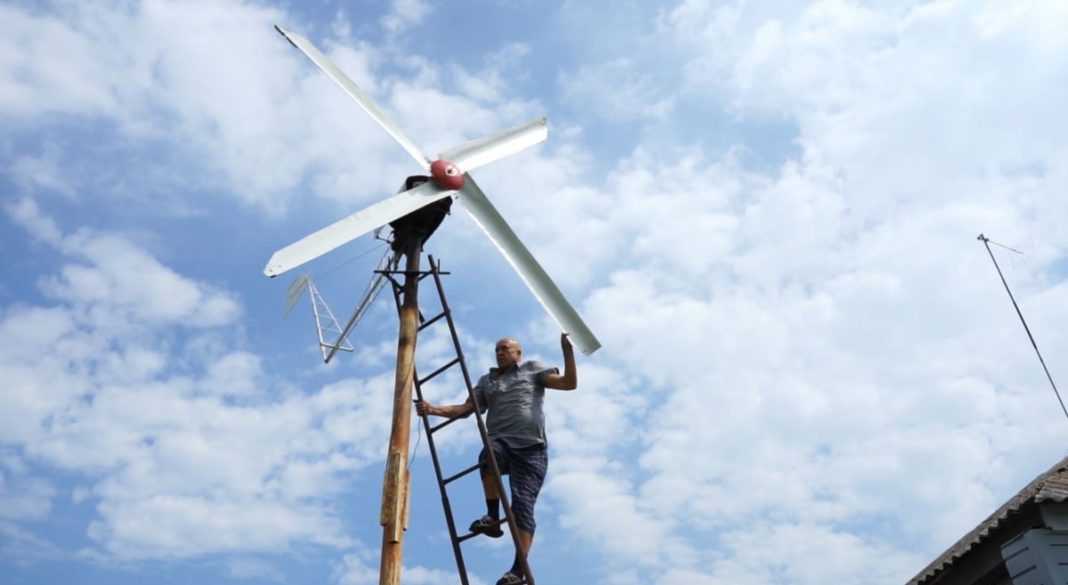

Изготовление своими руками

Поскольку готовые устройства имеют высокую стоимость, а возможность получения бесплатной электроэнергии выглядит весьма заманчиво, многие люди стремятся создать ветряные генераторы самостоятельно. Для этого понадобятся базовые знания в области электротехники и умения выполнять определенные работы.

Инструменты и материалы

Для создания ветрогенератора вам понадобятся комплектующие для конструкции, расходные материалы и инструменты. В первую очередь, стоит подобрать наиболее подходящие элементы ветряка, которые обычно можно найти в старых запасах:

• автомобильный генератор мощностью около 12 V,
• аккумуляторы на 12 V,
• полугерметичный кнопочный переключатель,
• инвертор,
• автомобильное реле для зарядки аккумуляторов.

Что касается расходных материалов, вам понадобятся:

• болты и гайки для крепления, изолента,
• контейнер из стали или алюминия,
• два метра провода с сечением 4 мм и один метр – 2.5 мм,
• тренога, мачта и другие элементы для обеспечения устойчивости,
• прочная веревка.

Создание ветряного генератора своими руками

Из инструментов вам понадобятся:

• болгарка,
• рулетка,
• пассатижи,
• набор сверел,
• электрическая дрель,
• острый нож,
• гаечные ключи и набор отверток.

Чертежи

Сборка включает в себя последовательное подключение компонентов, что обеспечивает корректный монтаж и функционирование устройства. Если представить его в виде схемы, основными элементами будут:

• генератор,
• лопасти,
• хвостовая часть конструкции,
• мачта,
• редуктор и контроллеры.

Если вам трудно визуализировать принципиальную схему, советуем поискать готовые чертежи в интернете, распечатать их, изучить и выбрать наиболее подходящий вариант.

Изготовление лопастей

При выборе материалов для изготовления лопастей ветрового генератора важно тщательно обдумать, из чего они будут сделаны. В качестве вариантов можно рассмотреть древесину, полипропилен и металл.

Первый вариант, древесина, позволяет создать легкую конструкцию. Однако в процессе эксплуатации она может трескаться и быстро терять свои свойства. Полимерные лопасти обладают хорошей устойчивостью, а стоимость исходного материала вполне доступна. Этот вариант является оптимальным для маломощных моделей.

Металлические лопасти, особенно из стали, выделяются своей надежностью и долговечностью. Из такого материала можно изготовить лопасти любых размеров. Рекомендуется использовать оцинкованные стали или дюралюминиевые сплавы для достижения наилучших результатов.

Флюгерная основа

Теперь давайте разберемся, как создать флюгер для ветряного генератора. В первую очередь, необходимо решить два ключевых вопроса:

• выбрать дизайн,
• подобрать подходящие материалы.

Для выбора дизайна рекомендуется изучить уже существующие варианты, фотографии которых можно легко найти в интернете. Это поможет лучше представить различные стили флюгеров и даст идеи для самостоятельного изготовления.

Среди материалов наибольшую популярность имеет металл, который отличается высокой прочностью и долговечностью, а также устойчивостью к внешним воздействиям. Кроме того, металл позволяет применять различные методы обработки, такие как резьбовая сборка, ковка и сварка. Однако стоит учитывать, что на поверхности стали может образовываться коррозия.

Деревянные конструкции считаются более доступными, так как для их создания достаточно обычных инструментов. Дерево легко поддается обработке и обладает высокой ремонтопригодностью. Однако его устойчивость к физическим и механическим воздействиям значительно ниже, что сокращает срок службы.

Ключевым элементом флюгера является рабочая крыльчатка, которая устанавливается на траверсе с хвостовиком на противоположном конце. Центр тяжести служит точкой для установки вращающегося механизма, позволяющего флюгеру свободно вращаться вокруг своей оси и корректно реагировать на направление ветра.

Наличие шарнира в точке равновесия является важным условием, так как он обеспечивает свободное вращение вокруг вертикальной оси.

Основание и шарнирная мачта

Оба компонента должны обладать высокой прочностью, так как они предназначены для поддержки веса всей конструкции ветрового генератора. Обычно высота мачты составляет от семи до двенадцати метров, а ее крепление осуществляется с помощью системы тросовых растяжек. Мачта должна быть достаточно прочной и толстой, чтобы полностью предотвратить деформацию под воздействием массы установленного на ней оборудования.

Место для установки мачты выбирается заранее. При необходимости проводятся подготовительные работы для его укрепления.

Нюансы подключения и меры безопасности при установке

Установка может функционировать в автономном режиме, однако оптимальным вариантом будет ее подключение в комбинированном формате, который включает в себя сочетание ветрогенератора с солнечными панелями, централизованным электроснабжением, а также дизельными или газовыми генераторами.

При автономной эксплуатации устанавливается одна система, которая захватывает и накапливает энергию ветра, преобразуя ее в электричество.

Если установка дополнена солнечными панелями, отсутствие ветра не повлияет на ее работу, так как аккумуляторы будут получать заряд от солнечной энергии.

При комбинированном подключении работа ветряной турбины может быть интегрирована с электрическими сетями. В случае избытка энергии она будет поступать в общую сеть, а при нехватке можно будет использовать электричество из централизованной системы.

При монтаже и обслуживании ветрогенератора необходимо соблюдать следующие меры безопасности:

• мачта должна быть заземлена,
• запрещается запускать установку с помощью генератора,
• не рекомендуется эксплуатировать установку при скорости ветра более пяти метров в секунду,
• роторный подшипник следует смазывать каждые 400 часов работы. После 1200 часов эксплуатации его необходимо промыть керосином и снова смазать,
• контактные группы генератора должны периодически проверяться и подтягиваться. Если коллектор начинает искрить, его следует обработать наждачной бумагой,
• расстояние между местом установки аккумуляторов и мачтой не должно превышать 25 метров. Батареи размещаются в контейнерах или помещениях с температурой не ниже пяти градусов Цельсия. В помещениях должна быть предусмотрена вентиляция для удаления взрывоопасных газов,
• необходимо установить щит с переключателями для разъединения устройств.

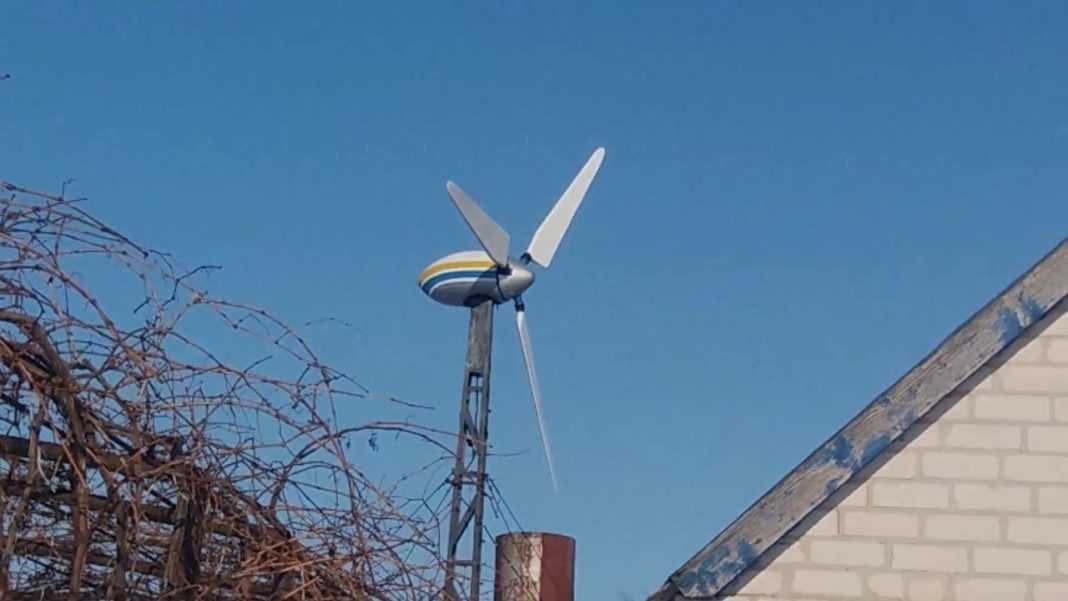

Мачта ветряного генератора должна быть заземлена.

Домашний ветрогенератор и схема контроллера

Контроллер, отвечающий за управление аккумуляторными батареями, предназначен для организации процесса их зарядки. Эта задача разбивается на несколько подзадач:

Например, одна из функций отслеживает токи как при зарядке, так и при саморазряде. Вторая функция отвечает за измерение давления и температуры. Третья же компенсирует разницу в энергетических потоках, когда происходит одновременное потребление энергии и зарядка батарей.

Промышленные устройства обладают полным набором функций, в то время как самодельные контроллеры для домашнего использования часто имеют ограничения. Тем не менее, даже такие устройства способны эффективно защищать систему от перенапряжения и глубокого разряда.

Контроллер представляет собой отдельный электронный модуль, который можно быстро отключить и снять.

https://youtube.com/watch?v=4gJvdSoae9w

Экономическая эффективность и окупаемость ветряного генератора

Экономическая эффективность ветряного генератора определяется его способностью генерировать электроэнергию по сравнению с затратами на его установку, эксплуатацию и обслуживание. Основные факторы, влияющие на экономическую эффективность, включают стоимость оборудования, стоимость установки, доступность ветровых ресурсов, а также потенциальные доходы от продажи электроэнергии.

Первоначальные инвестиции в ветряной генератор могут варьироваться в зависимости от его мощности, типа и места установки. Например, малые ветряные установки, предназначенные для индивидуального использования, могут стоить от 500 до 5000 долларов, в то время как крупные коммерческие установки могут требовать инвестиций в десятки миллионов долларов. Важно учитывать не только стоимость самого генератора, но и затраты на его установку, включая работы по подготовке площадки, монтажу и подключению к электросети.

Окупаемость ветряного генератора зависит от нескольких ключевых факторов:

• Ветровые ресурсы: Эффективность генератора напрямую зависит от скорости ветра в месте установки. В регионах с высоким среднегодовым уровнем ветровой энергии, как правило, срок окупаемости значительно сокращается.
• Электрические тарифы: Если вы планируете продавать электроэнергию в сеть, важно учитывать тарифы, по которым будет происходить продажа. В некоторых странах существуют программы поддержки, которые обеспечивают гарантированные тарифы на ветряную энергию.
• Государственные субсидии и налоговые льготы: Многие государства предлагают финансовые стимулы для установки ветряных генераторов, что может значительно снизить первоначальные затраты и ускорить срок окупаемости.
• Эксплуатационные расходы: Ветряные генераторы требуют регулярного обслуживания, включая проверку и замену компонентов. Эти расходы также следует учитывать при расчете общей экономической эффективности.

Для оценки окупаемости ветряного генератора можно использовать метод расчета срока окупаемости (Payback Period), который показывает, сколько времени потребуется для возврата первоначальных инвестиций. Срок окупаемости может варьироваться от 5 до 15 лет в зависимости от вышеупомянутых факторов.

Кроме того, важно учитывать не только финансовые аспекты, но и экологические преимущества использования ветряной энергии. Ветряные генераторы способствуют снижению выбросов углекислого газа и других загрязняющих веществ, что делает их привлекательными с точки зрения устойчивого развития и защиты окружающей среды.

В заключение, экономическая эффективность и окупаемость ветряного генератора зависят от множества факторов, включая первоначальные инвестиции, доступность ветровых ресурсов, тарифы на электроэнергию и эксплуатационные расходы. Правильный выбор места установки и учет всех возможных субсидий могут значительно повысить финансовую привлекательность ветряной энергетики.

Вопрос-ответ

Какие бывают ветрогенераторы?

Существуют два основных типа ветрогенераторов. Ветрогенератор с горизонтальной осью вращения имеет две или три лопасти, установленные на вершине башни — наиболее распространенный тип ветроустановок ВЭУ. У турбин с горизонтальной осью вращения ведущий вал ротора расположен горизонтально.

Как выбрать ветряную турбину?

Оценка годовой выработки энергии вашей ветряной турбиной (кВтч/год) — лучший способ определить, будет ли конкретная ветряная турбина и башня производить достаточно электроэнергии для удовлетворения ваших потребностей.

Какие генераторы используются в ветрогенераторах?

Для ветроустановок возможно применение следующих типов генераторов: асинхронные генераторы (с короткозамкнутым ротором и с фазным ротором), синхронные генераторы (с электромагнитным возбуждением, с магнитоэлектрическим возбуждением, индукторные, с когтеобразным ротором).

Какие факторы принимаются во внимание при выборе места для ветроэнергетической системы?

Ключевые факторы включают высокую среднегодовую скорость ветра, наличие данных анемометра и кривых скорости ветра, структуру ветра, высоту над уровнем моря, рельеф местности, местную экологию, близость к дорогам/пользователям, состояние грунта и стоимость земли. Идеальные места для строительства — это устойчивые сильные ветры, но типичные места для строительства менее идеальны при турбулентных порывистых ветрах.

Советы

СОВЕТ №1

Перед покупкой ветряного генератора, тщательно оцените среднегодовую скорость ветра в вашем регионе. Это поможет определить, какой тип генератора будет наиболее эффективным для ваших условий. Используйте данные метеорологических служб или специальные онлайн-карты ветровых ресурсов.

СОВЕТ №2

Обратите внимание на мощность ветряного генератора и его размеры. Выберите устройство, которое соответствует вашим энергетическим потребностям и доступному пространству. Учтите, что более мощные генераторы требуют больше места и могут быть дороже в установке.

СОВЕТ №3

Изучите различные типы ветряных генераторов, такие как горизонтальные и вертикальные. Горизонтальные модели обычно более эффективны, но вертикальные могут быть лучше для ограниченных пространств и менее подвержены повреждениям от сильного ветра.

СОВЕТ №4

Не забывайте о дополнительных расходах на установку и обслуживание ветряного генератора. Убедитесь, что вы включили эти затраты в свой бюджет, чтобы избежать неприятных сюрпризов в будущем.
