Водяной теплый пол в бане обеспечивает комфорт и эффективное поддержание температуры. В статье рассмотрим подходящие материалы для установки системы водяного отопления и варианты монтажа, чтобы вы могли выбрать оптимальный для своей бани. Правильный выбор и установка теплого пола обеспечат долговечность системы и уютную атмосферу, что важно для отдыха и восстановления после процедур.
Преимущества и недостатки решения
Преимущества установки теплых водяных полов в бане:
- создание комфортной атмосферы в парной и моечной,
- поддержание стабильной температуры и сухости в помещении,
- высокая степень безопасности и надежности системы,
- возможность сочетания с любым видом напольного покрытия,
- экономия на потреблении энергии,
- продолжительный срок службы.
Недостатки данной технологии:
- сложный и длительный процесс установки,
- необходимость покупки дорогостоящих материалов.

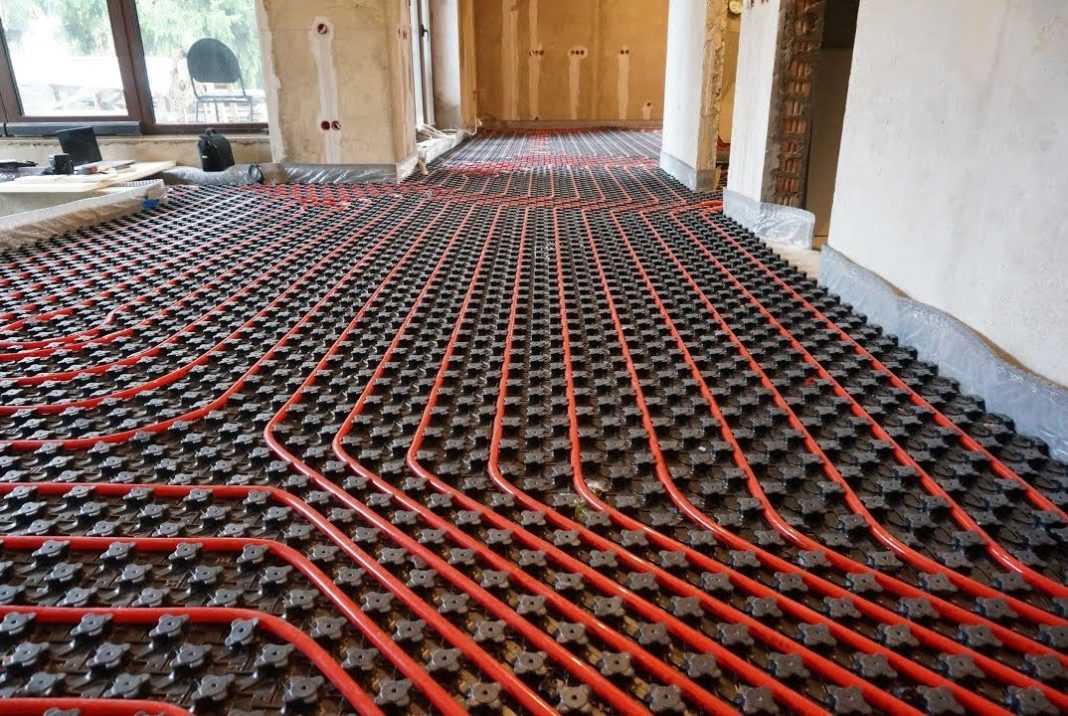

Как выглядит водяной теплый пол в бане
Также стоит учитывать, что внедрение данной системы потребует дополнительных затрат на обслуживание и поддержание необходимого температурного режима.
Эксперты в области отопительных систем отмечают, что водяной теплый пол в бане является эффективным решением для создания комфортного микроклимата. При выборе материалов важно учитывать их теплоизоляционные свойства и устойчивость к высокой влажности. Полипропиленовые и металлопластиковые трубы зарекомендовали себя как надежные, но специалисты рекомендуют также обратить внимание на медные системы, которые обладают высокой теплопроводностью.
Что касается монтажа, то существует несколько вариантов: укладка труб в стяжку или на теплоизоляцию. Первый способ обеспечивает равномерное распределение тепла, тогда как второй позволяет быстрее реагировать на изменения температуры. Важно также правильно рассчитать мощность системы, чтобы избежать перегрева и обеспечить оптимальный уровень комфорта. В целом, грамотный подход к выбору материалов и монтажу водяного теплого пола позволит создать идеальные условия для отдыха в бане.
Выбор напольного покрытия, особенности теплоносителя
При создании традиционной русской бани своими руками часто выбирают деревянный настил благодаря его привлекательному внешнему виду, натуральности и легкости установки. Полы, выполненные из керамической плитки с использованием морозостойкого клея, встречаются реже. Такой клей должен содержать не менее 40% минеральных компонентов, предпочтительно, чтобы смесь была однородной и белой.
Поскольку отопление в бане не осуществляется постоянно, зимой существует риск замерзания воды и повреждения труб. Антифриз, применяемый в системах теплых полов в качестве теплоносителя, обычно состоит из разбавленного гликоля. При установке металлических трубопроводов рекомендуется использовать антикоррозийные добавки. Крайне важно обеспечить полную герметичность соединений, чтобы предотвратить контакт антифриза с воздухом.
Нагрев жидкости может происходить от печи с водяным контуром или от котла. В первом случае необходимо установить теплообменник из металлического бака. Если для этого использовать сваренную из труб конструкцию, полы будут нагреваться быстрее и эффективнее. Циркуляцию теплоносителя в системе обеспечивает насос.
| Этап | Описание | Варианты и рекомендации |
|---|---|---|
| 1. Выбор материалов | Подбор компонентов системы водяного теплого пола | Трубы: PEX (сшитый полиэтилен), PERT (термостойкий полиэтилен), металлопластик. Диаметр 16-20 мм. Коллектор: Распределительный узел с расходомерами и запорной арматурой. Теплоизоляция: Экструдированный пенополистирол (ЭППС) толщиной 30-100 мм, фольгированный утеплитель. Демпферная лента: Для компенсации теплового расширения стяжки. Армирующая сетка: Для прочности стяжки. Стяжка: Цементно-песчаная, полусухая, сухая. Финишное покрытие: Керамическая плитка, керамогранит, натуральный камень (не рекомендуется дерево из-за перепадов влажности). |
| 2. Проектирование и расчет | Определение параметров системы для эффективной работы | Шаг укладки труб: 10-30 см (зависит от теплопотерь и желаемой температуры). Длина контуров: Оптимально 60-100 м для равномерного прогрева. Гидравлический расчет: Определение потерь давления и подбор насоса. Тепловой расчет: Определение необходимой мощности системы. Схема укладки: «Улитка» (равномерный прогрев), «змейка» (более быстрый прогрев в начале контура). |
| 3. Подготовка основания | Создание ровной и прочной поверхности для укладки | Очистка: Удаление мусора, пыли. Выравнивание: Цементная стяжка, самовыравнивающаяся смесь. Гидроизоляция: Обмазочная или рулонная (особенно важно для бани). |
| 4. Укладка теплоизоляции | Предотвращение потерь тепла вниз и по бокам | Укладка ЭППС: Плотное прилегание плит, стыки проклеиваются скотчем. Укладка фольгированного утеплителя: Фольгой вверх, стыки проклеиваются металлизированным скотчем. Монтаж демпферной ленты: По периметру помещения и вокруг колонн. |
| 5. Монтаж труб | Укладка труб по выбранной схеме | Крепление труб: Скобы, якорные фиксаторы, монтажные планки. Соблюдение шага укладки: По проекту. Избегание перегибов: Радиус изгиба не менее 5-8 диаметров трубы. Подключение к коллектору: С использованием фитингов. |
| 6. Опрессовка системы | Проверка герметичности и работоспособности | Заполнение системы водой: Постепенно, для удаления воздуха. Создание избыточного давления: В 1.5 раза выше рабочего, но не менее 6 бар. Выдержка под давлением: Не менее 24 часов, контроль падения давления. |
| 7. Заливка стяжки | Создание теплоаккумулирующего слоя | Установка маяков: Для контроля толщины стяжки (минимум 3 см над трубами). Укладка армирующей сетки: Поверх труб. Заливка стяжки: Равномерно, без пустот. Уход за стяжкой: Накрытие пленкой, увлажнение для предотвращения растрескивания. |
| 8. Укладка финишного покрытия | Завершающий этап отделки пола | Выбор покрытия: Керамическая плитка, керамогранит (наиболее предпочтительны для бани). Использование клея для теплого пола: С повышенной эластичностью. Затирка швов: Влагостойкой затиркой. |
| 9. Запуск и настройка системы | Ввод в эксплуатацию и регулировка | Постепенный нагрев: В течение нескольких дней, повышение температуры на 2-3°C в сутки. Настройка коллектора: Регулировка расхода теплоносителя по контурам. Установка терморегуляторов: Для поддержания комфортной температуры. |
Интересные факты
Вот несколько интересных фактов о водяных теплых полах в бане:
Читайте также:
-
Эффективность обогрева: Водяные теплые полы обеспечивают равномерное распределение тепла по всей площади помещения. Это особенно важно в бане, где температура и влажность могут значительно варьироваться. Тепло, исходящее от пола, создает комфортную атмосферу и помогает поддерживать оптимальный микроклимат.
-
Выбор материалов: Для монтажа водяного теплого пола в бане важно выбирать устойчивые к высокой температуре и влажности материалы. Например, трубы из сшитого полиэтилена (PEX) или металлопластиковые трубы являются популярными вариантами благодаря своей долговечности и устойчивости к коррозии.
-
Разнообразие систем монтажа: Существует несколько способов укладки водяного теплого пола, включая спиральную, зигзагообразную и комбинированную схемы. Выбор схемы зависит от планировки помещения и желаемого уровня обогрева. Например, зигзагообразная укладка позволяет более эффективно использовать тепло в помещениях с нестандартной формой.
Общие принципы укладки водяного теплого пола в бане
Методы установки конструкции зависят от применяемых материалов:
- гибкая труба укладывается непосредственно под чистовым полом, охватывая всю площадь, по которой циркулирует рабочая жидкость,
- максимальная длина такой трубы может достигать 100 м; если ее укладывают спиралью, между витками необходимо оставлять расстояние не более 40 см. В результате одно изделие может обогревать площадь до 15 кв. м,
- для больших помещений устанавливают несколько таких сегментов. Например, для парилки площадью около 30 кв. м потребуется два отрезка теплого пола по 15 кв. м каждый,
- в системе с двумя трубами их концы соединяются в коллекторном шкафу, где происходит объединение. Теплоноситель, нагретый котлом или печью, подается в систему, обеспечивая отопление помещения.
При выборе места для коллекторного шкафа важно учитывать удобство, так как именно туда будут подключаться концы труб, обслуживающих теплый пол. Обычно для него создают нишу в стене.
Обзор инструментов и материалов
Необходимо подготовить следующие элементы:
- теплообменник (или змеевик), который обычно изготавливают из отрезка дюймовой трубы длиной не менее 3 метров, точно подгоняя его под характеристики печи,
- накопительный бак – идеальным вариантом будет бочка из нержавеющей стали с толщиной стенок более 5 мм. В ней устанавливают сапун, который предотвращает образование пара в системе. Общий объем накопителя и труб должен составлять не менее 100 литров,
- терморегулятор,
- байпас, который улучшает движение рабочей жидкости в прямом и обратном направлениях,
- трехходовой вентиль для байпаса,
- основной инструмент – циркулярный насос,
- трубы,
- распределительный коллектор, который обеспечивает циркуляцию теплоносителя в контурах.

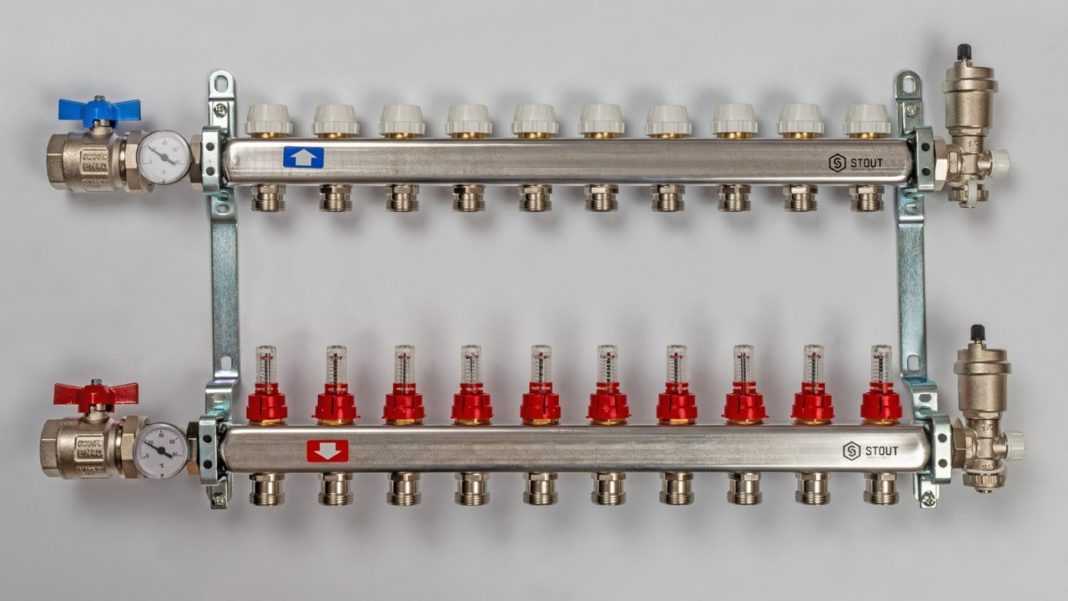

Для установки водяного теплого пола в бане потребуется распределительный коллектор.
Также понадобятся дополнительные элементы, такие как утеплитель, паро- и гидроизоляция, арматура, фитинги, подложка и крепежные элементы.
Подготовительные работы: проектировка
Для установки теплого пола можно использовать две схемы – змейка и улитка. Первый метод подходит для помещений площадью до 10 кв. м. При использовании змейки в больших банях обогревается только одна половина, в то время как на второй половине температура значительно ниже. Чтобы минимизировать тепловые потери, необходимо предусмотреть более частую укладку. Стандартное расстояние между трубами составляет 30 см, но во второй половине бани его уменьшают сначала до 20 см, а затем до 15 см.
Спиралевидный метод является более универсальным, его популярность объясняется простотой укладки и возможностью равномерного прогрева пола. Труба укладывается по кругу без резких изгибов, что снижает потери давления. Для сравнения, при укладке змейки трубы изгибаются на 180°, тогда как для улитки достаточно 90°.
Если планируется установка теплых полов в небольшой бане, предпочтение отдается методу змейки. Это решение оправдано из-за небольшой площади пола, а также следует учитывать, что температура теплоносителя в контуре редко превышает 30-35°С, что делает теплопотери практически незаметными.

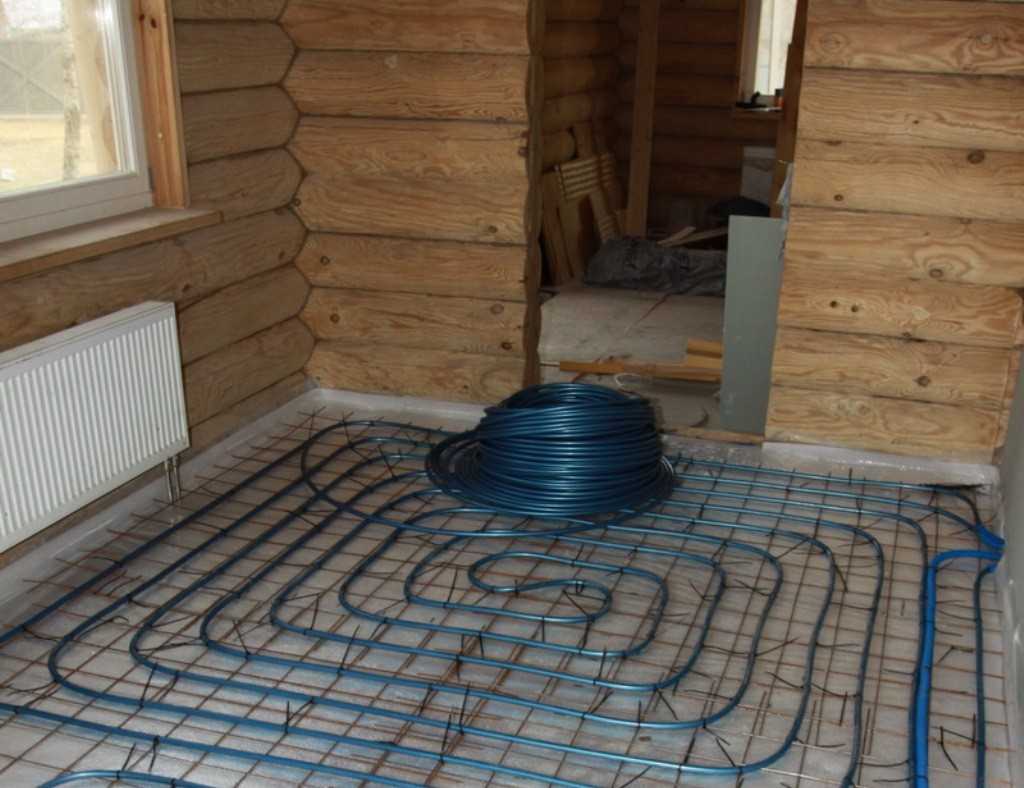

Водяной теплый пол в бане — отличное решение
Перед установкой системы в бане необходимо тщательно подготовить основание. С поверхности удаляются пыль, мусор и камни. Затем на всю площадь наносится глубоко проникающая грунтовка. После этого укладывается гидроизоляционный слой, наиболее подходящим вариантом являются церезит или готовые наливные смеси. Рубероид и битумные мастики в данном случае не подойдут.
Технология монтажа
В зависимости от используемого основного материала, можно установить теплый водяной пол с деревянной, полистирольной или бетонной основой.
Бетонный
Широкое распространение в России получило отопление, основанное на бетонной стяжке с использованием гибкой трубы. В этом случае также применяется утеплитель в сочетании с полиэтиленовой пленкой. Для теплоизоляции лучше всего подходят минеральная вата и пеноплекс. Бетон готовится с добавлением специальных присадок, которые также используются при строительстве бассейнов. Эти добавки помогают избежать растрескивания смеси при частых изменениях температуры.
Подготовка основания:
- стяжка выполняется с наклоном, соответствующим направлению стока воды, максимальный угол наклона составляет 10°,
- полностью высохший слой покрывают полиэтиленовой пароизоляцией,
- сверху укладывают утеплитель – минвату или пеноплекс,
- в утеплителе создают отверстия для установки маяков, которые понадобятся для будущей стяжки,
- на верхнюю часть «пирога» укладывают металлическую армирующую сетку с размером ячеек 10х10 см.
Вдоль стен по периметру фиксируется пенополиуретановая лента: эта мягкая мембрана компенсирует возможное расширение бетона и предотвращает его растрескивание при нагреве.
Труба укладывается по спирали с учетом следующих рекомендаций:
- между витками необходимо оставлять зазоры не более 40 см, а от крайней трубы до стен должно быть расстояние не менее 25 см,
- при укладке трубопровода следует учитывать допустимый радиус изгиба, который должен быть в пять раз больше диаметра трубы. Трубы поставляются в виде бобин, которые разматываются по мере необходимости и фиксируются хомутами, оставляя пространство для расширения,
- трубы соединяются в схему в коллекторном шкафу.
После проведения пробного тестирования бетонная стяжка заливается повторно. Важно, чтобы температура окружающей среды оставалась положительной, для уплотнения массы используется вибратор.
Оптимальная толщина слоя должна составлять не менее 2 см над трубами, обычно она варьируется в пределах 7-8 см. Если планируется укладка плиточного покрытия, достаточно толщины в 5 см.
Деревянный
Гибкую трубу устанавливают в специальные пазы, оставленные между планками, при этом ширина этого пространства должна составлять более 2 см. Наиболее экономичным вариантом для основы считаются панели из ДСП. Последовательность действий выглядит следующим образом:
- Выравнивают основание и очищают его от мусора.
- Создают обрешетку из бруса с размером ячейки не менее 60 см, на которую укладывают ДВП или фанеру.
- Поверх готового фальшпола укладывают пароизоляцию, а сверху – утеплитель.
- Укладывают доски, оставляя зазоры для размещения трубы, высота которых должна превышать 2 см.
- Изолируют пазы фольгой, чтобы избежать потерь тепла вниз, и помещают трубы на нее.
- Все концы труб подводят к коллекторному шкафу.
- Завершают работу, формируя чистовой слой облицовки.
Для крепления фольги в зазорах можно использовать мелкие гвозди или степлер. Если фальшпол был собран из ДВП, фольгу приклеивают к гладкой поверхности плит с помощью двустороннего скотча.
Из полистирольных плит
Система собирается из сегментов с заранее подготовленными пазами, в которые укладываются трубы. В образовавшиеся промежутки вставляются пластины, что способствует более равномерному распределению тепла. В результате получается легкая и невысокая конструкция, которая не занимает полезное пространство в комнате. При этом не требуется сложная бетонная стяжка. Полистирол не впитывает влагу и на протяжении всего срока службы сохраняет свои теплоизоляционные характеристики.
Особенности установки:
- первым слоем укладывается изоляция из минеральной ваты,
- пенополистирол устанавливается, начиная с дальнего угла, плиты следует укладывать так, чтобы их пазы совпадали,
- в отверстия вставляются распределительные пластины,
- сверху фиксируется гибкая труба.

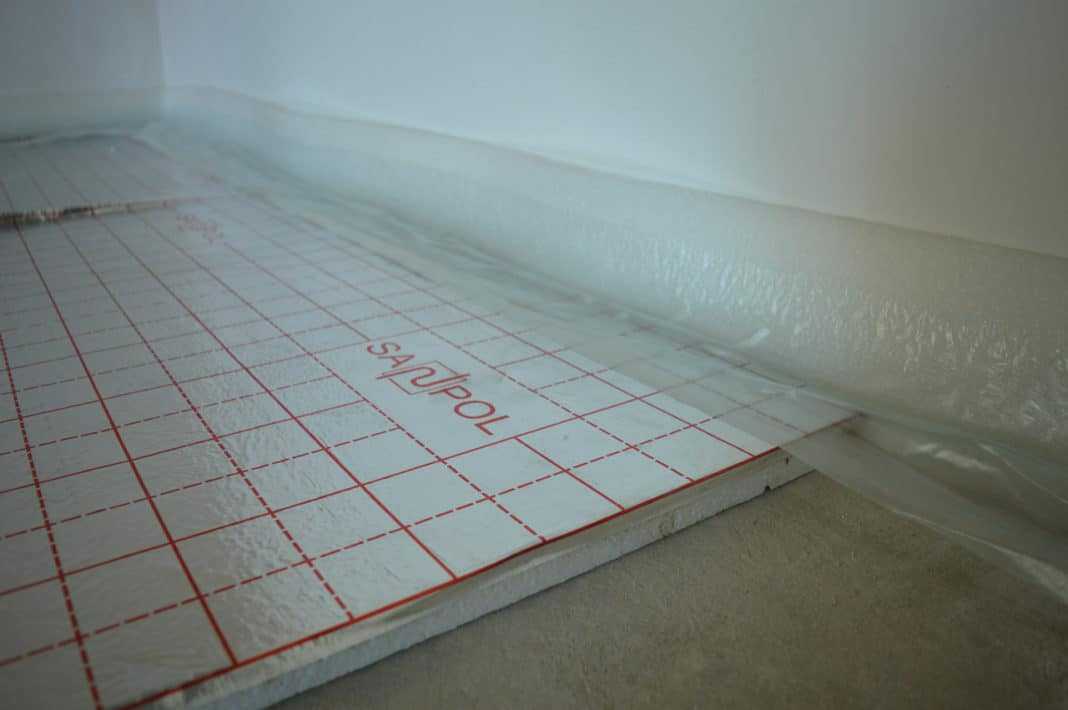

Плиты из полистирола
После проверки работоспособности системы укладывается чистовое напольное покрытие.
Распространенные ошибки, сопровождающие самостоятельный монтаж
Для обеспечения надежной работы системы на этапе подготовки необходимо исключить возможность возникновения следующих проблем:
- к установке теплого пола можно приступать только через 2 недели после заливки черновой стяжки. В противном случае существует риск растрескивания бетона,
- перед укладкой чистового напольного покрытия обязательно протестируйте систему теплых полов, чтобы избежать скрытых дефектов,
- при формировании «пирога» следует использовать только качественные теплоизоляционные материалы,
- не забывайте о лимите длины одной трубы – она не должна превышать 100 метров,
- обязательно необходимо закрепить компенсационную ленту по периметру.
Если укладка системы была выполнена с учетом указанных рекомендаций, можно рассчитывать на долговечную и стабильную работу теплых полов.
Уход и обслуживание водяного теплого пола в бане
Водяной теплый пол в бане требует регулярного ухода и обслуживания для обеспечения его эффективной работы и долговечности. Правильное обслуживание системы не только продлевает срок службы оборудования, но и способствует созданию комфортного микроклимата в помещении.
Первым шагом в уходе за водяным теплым полом является регулярная проверка состояния системы. Это включает в себя осмотр трубопроводов на наличие утечек, коррозии и механических повреждений. Важно обращать внимание на соединения и фитинги, так как именно в этих местах чаще всего возникают проблемы. Если вы заметили утечку, необходимо немедленно устранить ее, чтобы избежать серьезных повреждений и потерь тепла.
Кроме того, стоит периодически проверять давление в системе. Нормальное рабочее давление для водяного теплого пола обычно составляет от 1 до 2 бар. Если давление ниже нормы, это может указывать на наличие утечки или недостаток воды в системе. В таком случае необходимо долить воду и проверить систему на наличие повреждений.
Также важным аспектом ухода является очистка системы от возможных загрязнений. Со временем в трубах могут накапливаться отложения, которые могут ухудшать теплоотдачу и снижать эффективность работы системы. Для предотвращения этого рекомендуется использовать специальные фильтры, которые устанавливаются на входе в систему. Фильтры нужно регулярно очищать или заменять в зависимости от их состояния.
В зимний период, когда система не используется, важно правильно подготовить ее к простоям. Для этого необходимо слить воду из трубопроводов, чтобы избежать замерзания и повреждения системы. Если вы планируете использовать баню зимой, убедитесь, что система обогрева работает исправно и поддерживает необходимую температуру.
Не забывайте также о регулярной проверке и обслуживании котла или другого оборудования, которое используется для нагрева воды. Это включает в себя чистку теплообменников, проверку термостатов и других элементов, которые могут влиять на работу системы. Регулярное техническое обслуживание котла поможет избежать неожиданных поломок и обеспечит стабильную работу теплого пола.
Наконец, стоит отметить, что для поддержания системы в хорошем состоянии рекомендуется проводить профилактические осмотры не реже одного раза в год. Это позволит выявить возможные проблемы на ранней стадии и избежать серьезных затрат на ремонт. При необходимости можно обратиться к специалистам, которые проведут диагностику и обслуживание системы.
Таким образом, уход и обслуживание водяного теплого пола в бане – это комплекс мероприятий, направленных на поддержание его работоспособности и эффективности. Регулярные проверки, очистка системы и техническое обслуживание помогут создать комфортные условия в бане и продлить срок службы оборудования.
Вопрос-ответ
Почему запрещен водяной теплый пол?
Основная причина — строгие законодательные ограничения. В соответствии с Жилищным кодексом РФ запрещено самостоятельно вносить изменения в общедомовые инженерные системы, такие как центральное отопление. Водяной теплый пол подключается к системе трубопроводов, что делает его частью инженерной коммуникации.
Что входит в монтаж водяного теплого пола?
Конструкция «мокрого» тёплого пола (пример): 1 – основание (плита перекрытия), 2 – пароизоляция, 3 – слой утеплителя (пенополистирол), 4 – цементно-песчаная или бетонная стяжка, 5 – клеевой слой, 6 – чистовое напольное покрытие, 7 – демпферная лента, 8 – арматурная сетка, 9 – трубы тёплого пола.
Советы
СОВЕТ №1
При выборе материалов для водяного теплого пола в бане отдавайте предпочтение устойчивым к влаге и высоким температурам. Идеальными вариантами являются трубы из сшитого полиэтилена или металлопластика, которые обеспечивают долговечность и надежность системы.
СОВЕТ №2
Перед монтажом системы тщательно спланируйте расположение труб. Учитывайте, что наиболее интенсивно используются зоны, такие как места для сидения и лежаки. Это поможет обеспечить равномерный прогрев и комфорт в бане.
СОВЕТ №3
Не забывайте о теплоизоляции. Установка теплоизоляционного слоя под трубами поможет минимизировать потери тепла и повысить эффективность работы системы. Это особенно важно в бане, где тепло должно сохраняться максимально долго.
СОВЕТ №4
После завершения монтажа обязательно проведите тестирование системы на герметичность и работоспособность. Это поможет избежать неприятных ситуаций в будущем и гарантирует, что ваш водяной теплый пол будет функционировать без сбоев.
