Как правильно подсоединить провод с вилкой

Виды электрических вилок

Электрическая вилка евростандарта
Прежде чем выяснить, как собрать вилку розетки, нужно ознакомиться с их разновидностями. По своей конструктивной особенности электрические вилки мало чем отличаются друг от друга. Основное их отличие может быть в оформлении и строении. Самыми распространенными разновидностями, которые часто монтируют в быту, являются следующие модели:

• без заземления;
• разборные модели;
• с заземлением;
• неразборные модификации;
• евростандарт;
• обычного типа.

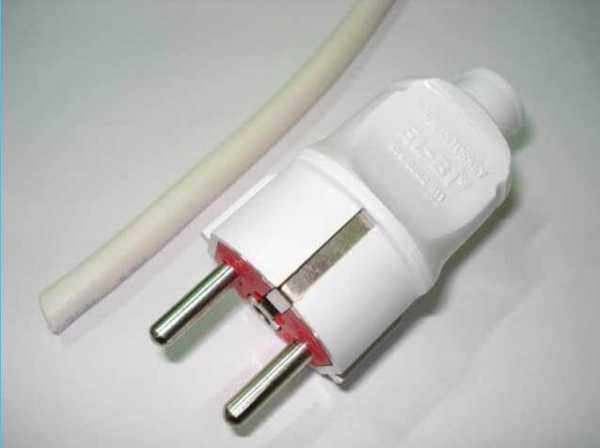

Вилка с заземлением
Разборные модели самые востребованные, обусловлено этой высокой функциональностью и возможностью при необходимости заменить электрическую вилку. У неразборных моделей корпус литой, поэтому разобрать его не представляется возможным. Во время ремонта провода требуется обрезать у основания.

Все чаще в российских домах устанавливают розетки европейского образца. Чтобы обеспечить надежное соединение и непрерывную подачу тока, требуется вилка соответствующего стандарта.

Каждый электрический прибор – это потенциальная угроза здоровью и жизни человека. Чтобы предотвратить возможное поражение, вилки обязательно оснащаются заземлением, которое гарантирует безопасность при эксплуатации.

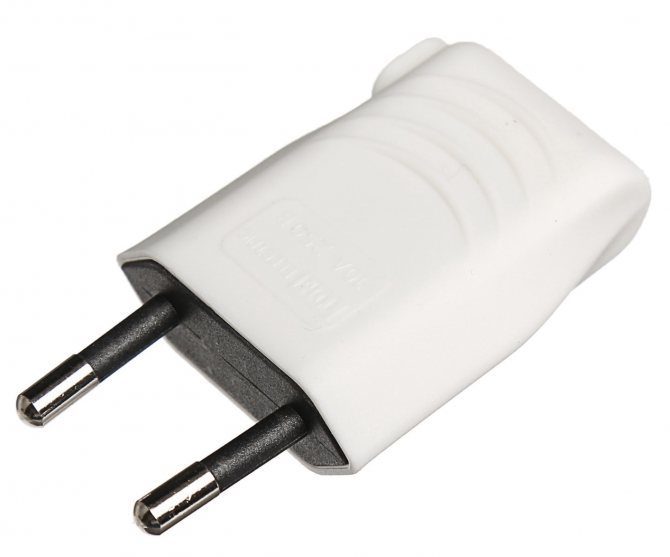

Угловая евровилка CEE 7/16

Однако отличаются вилки не только по конструктивным особенностям. В настоящее время на отечественном рынке выпускается вилки двух видов со шнурами типа С по ГОСТу. На неразборном корпусе каждого изделия должна быть маркировка, в которой перечислены все технические характеристики – допустимые показатели напряжения питающей сети, величина допустимого тока.

• С5 – аналог вилок европейского образца СЕЕ 7-16, имеют круглый штырь диаметром 4 мм, который сводится к свободным концам, длина изоляции 10 мм от корпуса. Вилка предназначена для тока нагрузки не более 6 А, не оснащена заземляющим контактом.
• С6 – также аналог вилок европейского образца СЕЕ 7-17, оснащены круглым штырем диаметром 4,8 мм, встречаются модификации с заземляющим и без заземляющего контакта, вилка рассчитана на силу тока не более 10 А.

В России эксплуатируется большое количество приборов со шнурами, которые оснащены разборными вилками типа С1-В с круглым штырем диаметром 4 мм, рассчитан на ток нагрузки до 6 А, заземляющий контакт отсутствует.

Три жилы

Некоторые электроприборы необходимо заземлять. Провод у них имеет три жилы. Та, которая для заземления, обычно окрашена в зеленый цвет. Сам ремонт делается точно так же – надо срезать изоляцию, сформировать колечки, вставить штыри и прикрутить винтами с шайбами.

Важно! Если у розетки заземление есть, а у провода нет, то заземляющий контакт остается свободным.

Конструктивные особенности

Устройство электрических вилок делится на несколько видов. С техническими характеристиками, преимуществами и недостатками каждой нужно ознакомиться более детально.

Устройство неразборной вилки

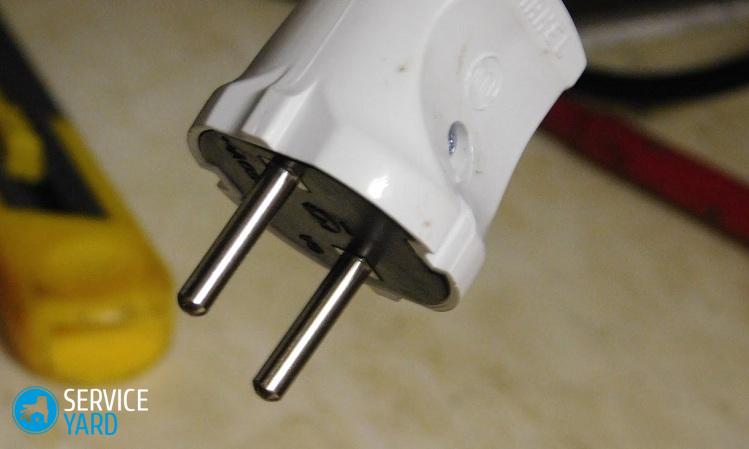

Монолитная вилка
Конструктивные особенности неразборных модификаций везде одинаковые. Штыри установлены с интервалом в 19 мм в планку, изготовленную из пластмассы, в нее запрессованы проводники. Планка оснащена двумя выступами, задача которых – обвод провода. Обвод важен тем, что исключает вероятность обрыва шнура вилки, если к нему была приложена значительная сила.

Провод и штыри заливают расплавленной пластмассой. Это обеспечивается высокую степень герметичности корпуса с надежно зафиксированным в нем сетевым шнуром.

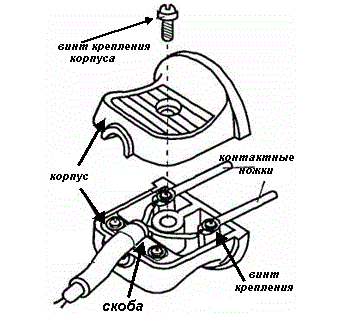

Устройство разборной трехполюсной конструкции

Еще не так давно для подключения электрических приборов использовались только разборные конструкции. Сегодня их использует все еще большое количество россиян. Без такой детали не обойтись, если потребуется заменить литой механизм, который вышел из строя. Преимущество такой вилки заключается в ремонтопригодности и возможности использовать ее многократно. Ее без особых усилий можно демонтировать и установить на другой шнур.

Устройство конструкции типа С1-В

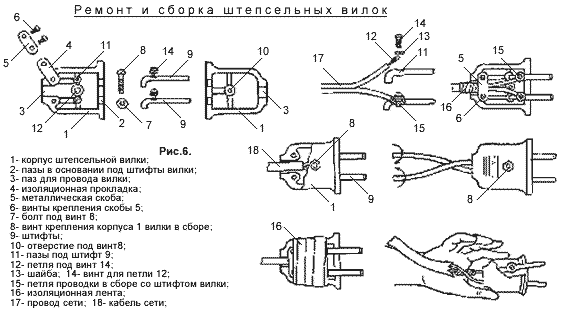

Строение электровилки типа С1-В
Эта конструкция невероятно проста в своем исполнении. Она состоит из двух половин пластмассового корпуса, двух штырей из латуни, крепежных деталей и прижимной планки.

Конструктивные особенности разборной конструкции типа С6

Конструкция тоже не отличается особой сложностью. Модификации бывают с заземляющим контактом и без. Рассчитаны на эксплуатацию приборов мощностью не более 220 Вт. Штыри изготовлены из латуни, на них напрессованы контактные площадки с резьбой для прикручивания проводов. Штыри крепятся к основанию вилки. В корпусе дополнительно может устанавливаться заземляющий контакт, который имеет форму полосы из латуни. Также имеется планка для надежного крепления провода с пластиковой прокладкой.

Как поменять вилку на проводе

Починить вилку для розетки несложно, однако во время выполнения работ очень важно следить за соблюдением техники личной безопасности.

Как разобрать вилку электрическую типа С1-В

Требуется подготовить концы проводов к подключению. Для этого обрезается шнур с интервалом не более 5 см от вилки. Если вилка из-за ненадежного соединения перегревалась, как правило, изоляция в этих местах становится жесткой и подлежит замене. На концах провода формируются колечки. После этого на винты устанавливаются пружинные гроверы и плоские шайбы. Теперь эту конструкцию можно вставлять в винты.

Винт требуется вкрутить в штырь до самого упора. Аналогичным образом провод подсоединяется ко второму штырю. Монтируются они выступами в корпусе в специальные углубления. На провод накладывают планку и с помощью двух винтов прижимают к корпусу. Если изоляция тонкая, чтобы предотвратить ее протирание в месте выхода из конструкции, рекомендуется поверх изоляционного слоя надевать полихлорвиниловую трубку или резиновую.

Замена электровилки типа С1-В

В завершение соединяют половинки корпуса и стягивают их гайкой с винтом. Если двум половинка провода мешают плотно соприкоснуться, их нужно отодвинуть.

Как подключить к проводу трехполюсную вилку С6

Подготовка провода к подключению осуществляется аналогичным способом, что и в предыдущем разделе. Технология сборки такая же.

Если в комплекте отсутствуют вилки гроверов, их обязательно следует установить. Провод желто-зеленого окраса можно подсоединять исключительно к заземляющему контакту. Как правило, он расположен посередине между контактными площадками штырей.

В двухполюсном шнуре не предусмотрен контакт заземления, следовательно, в вилке это место останется свободным.

Можно ли разобрать?

Перед тем, как починить вилку для розетки, надо понять, разбирается она или нет.

Важно! Разумеется, неразборную починить не получится, ее приходится сразу заменять, иногда вместе со шнуром.

Разборные вилки бывают нескольких видов. К сожалению, единого мирового стандарта на подобные устройства не существует, и это вызывает массу проблем. Например, вы купили прибор за рубежом, пытаетесь включить, а штырьки не входят, потому что расстояние между ними больше или меньше того, на котором находятся дырочки у розетки. Или есть дополнительный стержень непонятной формы, который и воткнуть-то некуда.

Можно воспользоваться адаптером, но чаще всего в подобных случаях вилка снимается:

• откручивается;
• обрезается.

Чтобы починить вилку электрическую в этой ситуации, на место старой ставится новая, подходящая именно к вашей розетке. На работе прибора такая операция обычно никак не сказывается.

Особенности замены разных видов электрических вилок

Замена конструкции европейского образца

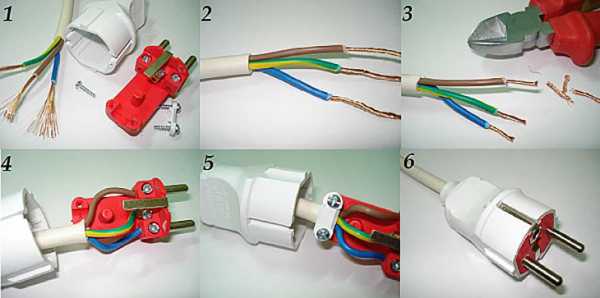

Этапы замены электрической вилки европейского образа
Как правило, необходимость в замене возникает, когда была нарушена целостность одного из штырьков. Технология достаточно простая:

1. Замена начинается с демонтажа старой евровилки и удаления внешней оболочки с провода. От конца удаляется не менее 5 см.
2. Каждая жила провода зачищается приблизительно на 15 мм. Этой длины будет достаточно для подключения проводов в конструкции европейского образца.
3. Все оголенные жилы обрезаются таким образом, чтобы длина оголенных проводов была не более 10 мм. Этого достаточно, чтобы заменить вилку новой самостоятельно.
4. Для обеспечения надежного контакта требуется с помощью плоскогубцев подогнуть концы проводов.
5. Следующий этап — правильное подключение проводов. Большинство шнуров оснащено тремя проводами. Коричневый – фаза, желтый или зеленый – заземление, синий – ноль.
6. Чтобы вилка не шаталась, ее нужно хорошо зафиксировать, зажав провод пластиковой перемычкой.
7. Завершающий этап – собрать рабочий механизм и проверить его работоспособность.

Устройство евровилки достаточно простое, однако во время выполнения работ нужно проявлять осторожность.

Замена старой электровилки советского образца

Одна из наиболее распространённых в СССР конструкций вилок, рассчитана на 220В
Старая электрическая вилка имеет еще более простую конструкцию в сравнении с предыдущим аналогом. Алгоритм замены в данном случае немного отличается. Основные этапы, из которых состоит замена:

1. Демонтируется старый корпус и разбирается.
2. Как и в предыдущем случае оголяются провода. Концы зачищаются на 15 мм.
3. В данном случае заземление отсутствует, поэтому подсоединить нужно всего два провода. При подключении важно следить за полярностью.

Завершающий этап – сборка уже готовой электровилки.

Замена штепсельных вилок

Штепсельная вилка — это электрический соединитель, вместе с которым обеспечивается и штепсельное соединение. С его помощью удается быстро подключить и отключить электрический прибор, применяя разные разъемные контакты.

Для замены штепсельной конструкции потребуется следующий рабочий инвентарь: крестовидная и плоская маленькие отвертки, стриппер, поделочный нож и новая вилка. Технология замены следующая:

1. Вывернуть винт, задача которого была обеспечить надежное соединение половинок механизма, разобрать его.
2. С помощью стриппера удалить около 5 см верхней оболочки кабеля. Если вилка оснащена предохранителем, требуется его правильно подобрать, например, красный трехамперный мощностью от 720 до 3000 Ватт.
3. С концов провода снимается около 12-15 мм оплетки. Проволочки скручиваются пальцами, чтобы конец стал аккуратным и гладким. Вилка разъединяется и в нее вкладывается кабель. Конец последнего надежно фиксируется с помощью пластикового зажима.

Большинство штепсельных модификаций оснащено специальными металлическими гнездами, куда должен вставляться оголенный конец провода. Затягивается он миниатюрным винтом.

Назначение

Вилки электрические с заземлением предназначаются для разъемных подключений приборов к общей сети. В их состав входят штепсельная вилка, розетка. Розетка представляет отдельную часть соединения, которая дает питание за счет непосредственного контакта с сетью.

Вилка предполагает контакт со стороны электрического прибора, поэтому параметры соединений должны совпадать. Евровилка с заземлением должна отвечать таким требованиям:

• иметь надежный контакт;
• идти с качественной электроизоляцией;
• иметь правильную поляризацию;
• защищать от прикосновенией;
• технически исключать возможность неправильного подключения.

Важны для вилок негорючесть, хорошая защита от чрезмерных нагрузок, соблюдение правильного порядка подключений контактов. Обычные вилки электрические с заземлением имеют высокий защитный класс, хорошую электробезопасность. Конструкции стандартно разборные, к ним подключают электрошнуры на 2-3 жилы с сечением не более 2.5 мм. Также вы можете выбирать другие евровилки с заземлением с учетом текущих требований к конфигурациям и размерам.

Адаптация вилок

Достаточно часто встречаются электрические приборы, вилки которых не подходят для отечественных розеток. В этом случае решение проблемы одно – подключение устройства через специальный переходник – адаптер.

Адаптация трехполюсной конструкции типа IEC 60906-1

Поляризованная электрическая вилка IEC 60906-1
Расстояние между штырями у такой конфигурации составляет 19 мм, диаметр каждого штыря 4 мм, как и у типа С5. Но в отличие от последних, они оснащены дополнительным штырем заземления, который не позволит вставить вилку в розетку.

Для решения проблемы конструкцию зажимают в тиски и осторожно, чтобы не повредить нужные штыри, третий спиливают ножовкой по металлу. Отсутствие заземляющего штыря позволит беспрепятственно подключить устройство к розетке.

Адаптация английской модели ВS 13-63

Такие евровилки также имеют три штыря, но плоской формы. Два из них находятся на одной горизонтальной линии, они предназначены для подачи питающего напряжения, а третий для правильного подключения и заземления.

Ширина каждого штыря составляет 6,5 мм. Интервал между внутренними плоскостями – 16 мм, как и у типа С5. Чтобы механизм можно было использовать, потребуется уменьшить ширину штырей на 2,5 мм и удалить заземление. Лишний удаляется ножовкой по металлу, с ее помощью и стачиваются остальные штыри. На этом адаптация заканчивается, вилку можно использовать в домашних условиях.

Поговорим о неисправностях

Как правило, литые вилки служат столько же, сколько и сами приборы, если только вы злостно не нарушаете правила эксплуатации и техники безопасности. Менять такие вилки приходится в следующих случаях:

1. Если на заводе плохо обжали проводник в штыре.
2. Если перетерся шнур в месте, где он подсоединяется к корпусу.

Ищем место повреждения

Довольно часто поломку удается обнаружить при простом осмотре. Признаков всего два:

1. Шнур резко перегибается.
2. Оболочка вздулась.

Важно! Если сразу найти дефект не получилось, придется взять в руки тестер. Правда, для того, чтобы прозвонить провода, надо добраться до их противоположных концов. У некоторых приборов это возможно, но не у всех.

Если отсоединить провод не получается, вам нужна самая обычная металлическая швейная иголка, не особенно толстая:

1. Легонько подергайте провод и вилку в противоположные стороны – это надо, чтобы предотвратить случайный контакт концов оборванного проводника.
2. Проткните иголкой изоляцию там, где проходит один из проводников.
3. Прозвоните цепь “иголка – стержень вилки”.
4. Если на первом проводнике дефекта нет, прозвоните второй.

Проверка индикатором фазы

Для этого тоже понадобится иголка. Проверять надо очень осторожно – ни в коем случае не трогайте иголку незащищенной рукой:

1. Проткните изоляцию.
2. Воткните вилку в розетку – на том проводе, который вы проверяете, должна быть фаза. Коснитесь иголки индикатором фазы.
3. Если индикатор не светится, есть обрыв.
4. Проверьте второй проводник.
5. Выдерните вилку.
6. Вытащите иголку.

Важно! Отверстия после того, как вы вытащите иголку, быстро затянутся.

Если провод в порядке

Может получиться так, что обрыва провода вы не найдете. Это означает, что искать неисправность надо где-то в другом месте. Где же?

Довольно часто вилка не работает, если в розетке плохой контакт. Например, он почти не соприкасается с контактами. В этом случае процесс происходит так:

1. Выделяется много тепла.
2. Штырь перегревается.
3. Корпус оплавляется или обугливается.
4. Штырь начинает раскачиваться.

Чтобы определить, насколько хорош контакт штыря с розеткой, вовсе не надо ничего разбирать. После того, как прибор поработает и вы выключите его из розетки, просто потрогайте стержни. Они должны быть теплыми, но не горячими. Если температура слишком высокая, займитесь розеткой – ее надо срочно чинить.
