Все о банной печи с парогенератором: выбор и изготовление своими руками для идеальной парилки

В статье рассмотрим банные печи с парогенераторами, которые популярны среди любителей русской бани. Узнаете, как выбрать печь с учетом особенностей помещения и личных предпочтений, а также получите инструкцию по изготовлению парогенератора своими руками. Эта информация будет полезна как новичкам, так и опытным банщикам, стремящимся создать идеальные условия для отдыха и оздоровления.

Зачем русской бане парогенератор?

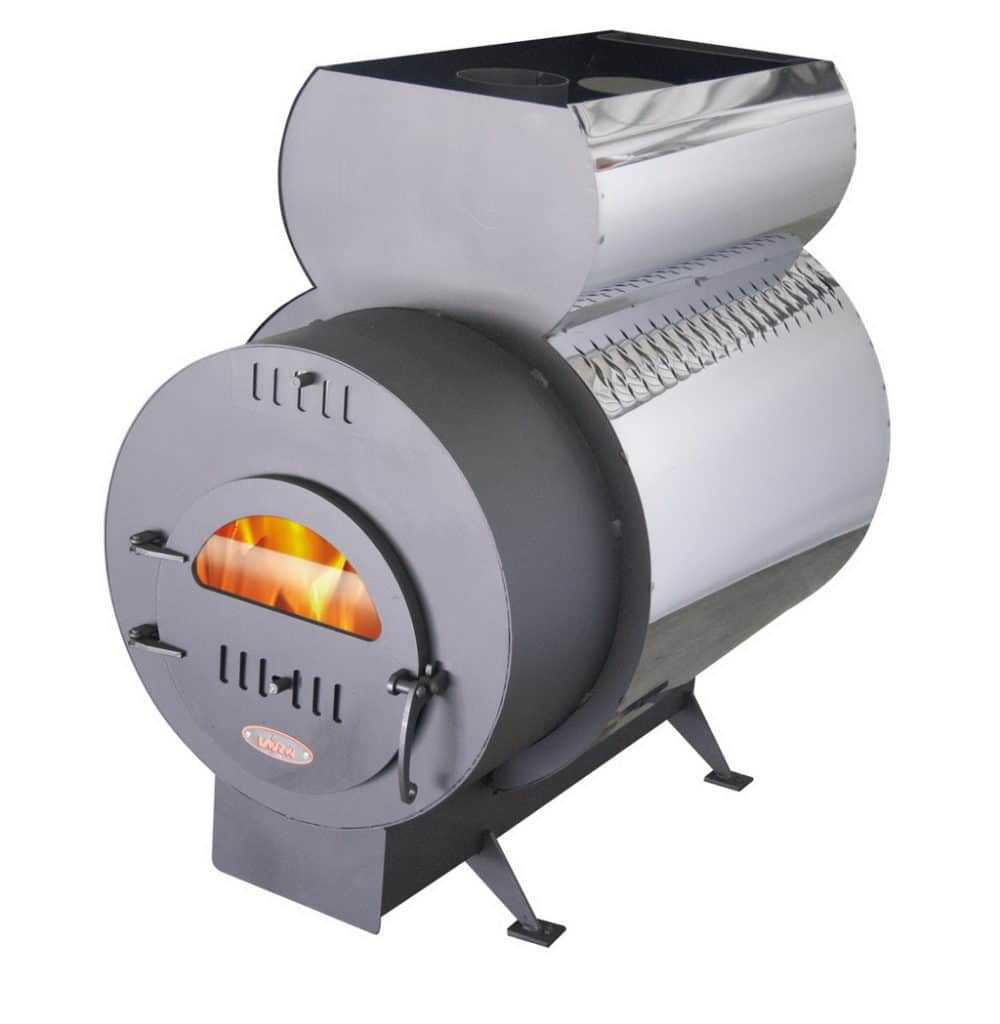

Печь с парогенератором

Одной из ключевых особенностей русской бани является «легкий пар», который образуется при поливе раскаленных камней водой или настоями трав. Этот пар не только нагревает воздух в парной, но и выполняет функции дезинфекции и оздоровления.

Когда вода превращается в пар, она выделяет значительное количество тепла. Теплый воздух поднимается вверх, что позволяет человеку, находящемуся в бане, постепенно прогреваться, начиная с уровня пола и поднимаясь к пологу, расположенному выше.

Пар, получаемый из отваров целебных трав, обладает лечебными свойствами, а эффект ингаляции происходит незаметно в процессе выполнения санитарно-гигиенических процедур.

Ранее русская баня отапливалась «по-черному», и простейшим парогенератором служили камни, размещенные вокруг котла с водой, под которым разжигался огонь.

Сегодня русская баня отапливается «по-белому», и в качестве парогенератора используется каменка, где нагрев происходит не открытым огнем, а благодаря отработанным газам, выделяющимся при сжигании топлива, и конструктивным элементам печи.

Кроме того, для получения пара применяются парогенераторы, работающие от электрической сети переменного тока и отличающиеся по способу нагрева воды (индукционные, электродные, с ТЭНами).

Эксперты в области банного дела подчеркивают, что банная печь с парогенератором является оптимальным выбором для создания комфортного и здорового микроклимата в парной. При выборе такой печи важно учитывать мощность, материал и тип управления. Специалисты рекомендуют отдавать предпочтение моделям с автоматическим контролем температуры и влажности, что позволяет достичь идеального баланса.

Изготовление печи своими руками требует тщательной подготовки и знаний в области металлургии и теплообмена. Эксперты советуют начинать с разработки проекта, учитывая размеры парной и желаемые характеристики. Использование качественных материалов, таких как нержавеющая сталь, обеспечит долговечность конструкции. Также важно правильно установить систему вентиляции, чтобы избежать накопления угарного газа. В итоге, при соблюдении всех рекомендаций, можно создать эффективную и безопасную банную печь, которая станет центром отдыха и оздоровления.

https://youtube.com/watch?v=g43e8OM2r64

Виды парогенераторов и их конструкция

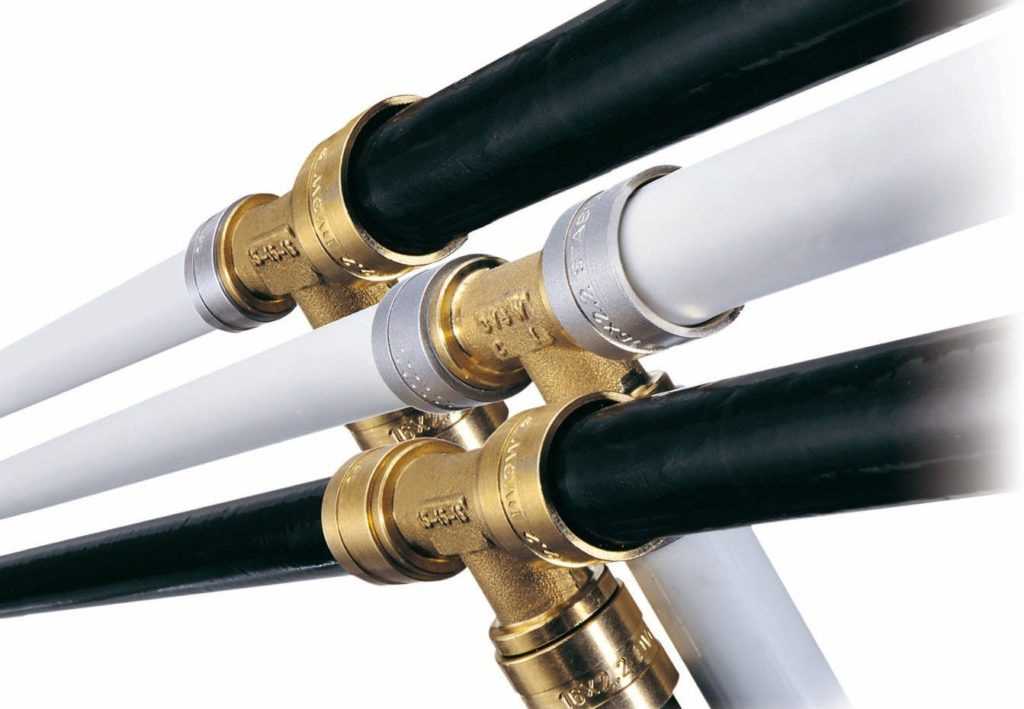

Соединительные трубопроводы для воды и пара

В современном мире, помимо традиционных камней, используемых в русской бане для генерации пара, все чаще применяются электрические парогенераторы, которые делятся на три основных типа:

• Электродные – в этом случае нагрев осуществляется за счет прохождения электрического тока через воду.
• Индукционные – здесь нагрев воды происходит благодаря токам высокой частоты.
• С нагревательными элементами (ТЭНами) – при пропускании электрического тока через ТЭНы, они нагреваются и передают тепло воде, в которой находятся.

Парогенератор включает в себя следующие конструктивные компоненты:

• Корпус, в который интегрированы все остальные элементы устройства. Он может быть изготовлен из металла или прочного пластика.
• Бак для накопления воды.
• Камера (блок) для образования пара.
• Блок управления и системы безопасности.
• Соединительные трубопроводы для воды и пара.
• Электрические провода.
• Автоматические устройства и системы контроля.
• Насосы для подачи воды и пара.

В блок управления входят датчики, которые контролируют уровень воды в баке-накопителе и количество пара, образующегося на выходе из блока парообразования.

В блоке безопасности установлены автоматические устройства, защищающие электрические цепи и нагревательные элементы от короткого замыкания и предотвращающие попадание напряжения на корпус парогенератора. Наличие и характеристики систем безопасности и автоматики, а также насосов для подачи воды и пара, могут варьироваться в зависимости от конкретной модели устройства.

Интересные факты

Вот несколько интересных фактов о банной печи с парогенератором:

1. Эффективность парогенератора: Парогенераторы способны создавать пар с высокой температурой и влажностью, что позволяет быстро нагревать парное помещение. Это делает их идеальными для русских бань, где важна не только температура, но и влажность, что способствует более глубокому прогреву тела и улучшению обмена веществ.

2. Экономия энергии: Современные парогенераторы часто оснащены системами автоматического контроля, которые позволяют оптимизировать расход энергии. Это означает, что при правильной настройке можно значительно сократить затраты на электроэнергию по сравнению с традиционными печами, которые требуют постоянного контроля и подброса дров.

3. Возможность самодельного изготовления: Многие любители бань предпочитают создавать печи с парогенераторами своими руками. Существует множество схем и инструкций, которые позволяют собрать такую печь из доступных материалов. Это не только экономит деньги, но и дает возможность индивидуализировать конструкцию под свои нужды и предпочтения, например, добавив дополнительные функции, такие как система ароматерапии или встроенные датчики температуры и влажности.

https://youtube.com/watch?v=iPBOiDbvlR8

Особенности работы печи с парогенератором

Работа печи с парогенератором предполагает регулирование уровня влажности и температуры воздуха в бане за счет изменения объема подаваемого пара.

Современные парогенераторы функционируют следующим образом:

• В бак-накопитель заливается вода, что может происходить как автоматически, так и вручную, в зависимости от конкретной модели и комплектации устройства.
• Из бака-накопителя вода по трубопроводам направляется в камеру, где образуется пар.
• В этой камере, под воздействием высокой температуры, вода превращается из жидкого состояния в газообразное.
• Получившийся пар через специальные отверстия поступает в парилку.

Процесс образования пара может варьироваться в зависимости от модели печи, что связано с особенностями конструкции и типом нагрева в парообразующей камере.

Плюсы и минусы установки парогенераторов

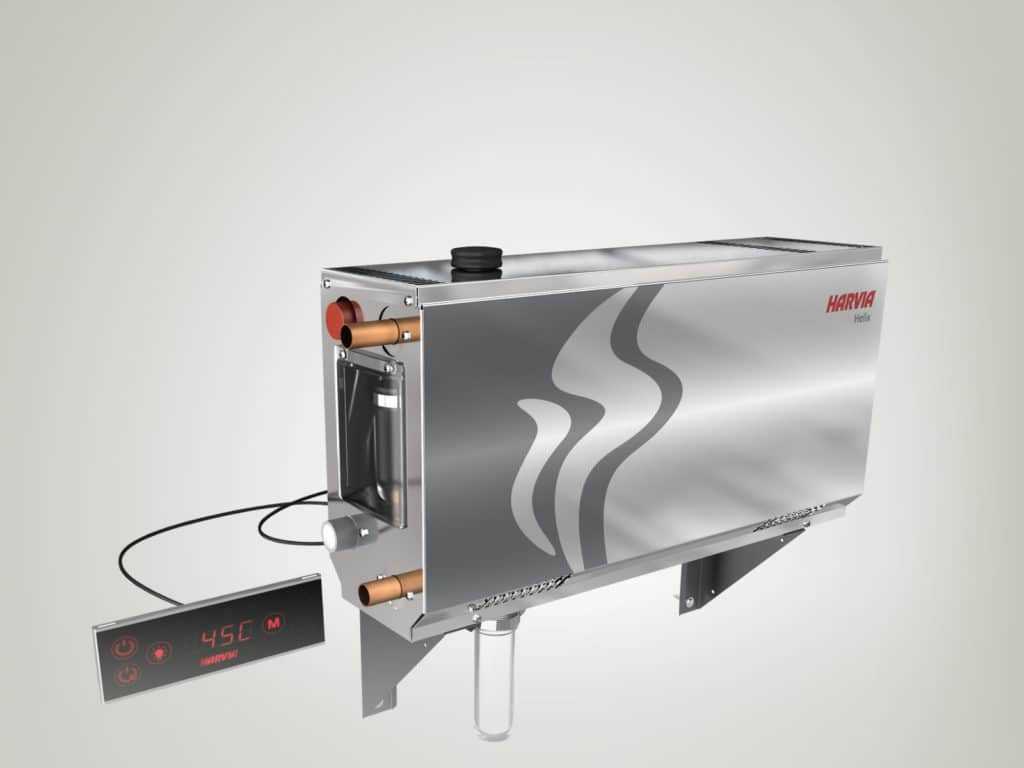

Парогенератор для бани

Использование парогенератора, который функционирует не на основе открытого огня, возникающего при сжигании топлива, а благодаря преобразованию электрической энергии в тепло, открывает новые возможности. Такие устройства можно применять не только в отдельно стоящих банях, но и в современных квартирах.

Современные парогенераторы обладают рядом преимуществ:

• время нагрева парогенератора не зависит от состояния печи в парной (разогрев камней в печи-каменке при сжигании дров),
• для их работы не требуется установка дымохода или наличие отопительной печи. Их можно использовать в квартирах вместе с электрической нагревательной печью,
• имеется возможность регулировать как температуру, так и объем подаваемого пара,
• компактные размеры и небольшой вес позволяют устанавливать их в помещениях с ограниченной площадью,
• короткое время нагрева воды и возможность быстрого начала работы после включения помогают сократить расходы на электрическую энергию,
• наличие защитных механизмов и автоматизации обеспечивает безопасность эксплуатации и позволяет устройствам работать в автоматическом режиме.

Однако у парогенераторов этого типа есть и некоторые недостатки:

• зависимость от наличия электроснабжения,
• высокая цена.

Выбор печи с парогенератором

При выборе печи с парогенератором или отдельно стоящего устройства, следует учитывать несколько ключевых факторов:

1. Назначение.

Этот параметр указывает, для какого типа бани предназначен парогенератор (русская, турецкая, японская и т.д.).

2. Электрическая мощность.
3. Габариты устройства.
4. Уровень защиты (IP) от влаги и воды.
5. Наличие автоматизированной системы (заполнение водой, генерация пара, очистка бака и парогенератора).
6. Дополнительные функции (ароматизация пара, управление освещением в парной и т.д.).
7. Производитель.
8. Цена.

Разные модели парогенераторов могут быть предназначены для подключения к электрическим сетям с различным напряжением (однофазные, трехфазные), поэтому важно учитывать этот аспект при выборе устройства.

Требования к установке и контроль безопасности

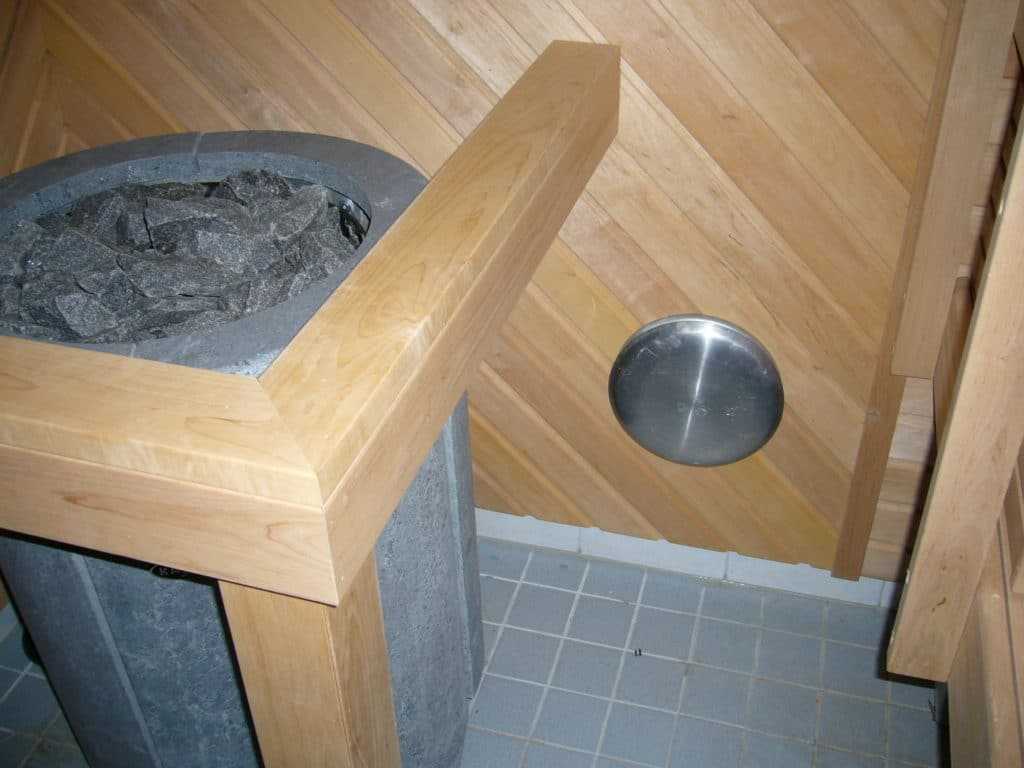

Разъём вентиляционной системы

Требования к установке и безопасной эксплуатации парогенератора изложены в инструкции, прилагаемой к устройству. Основные критерии, обеспечивающие безопасные условия работы, включают в себя:

• Электрическая проводка должна соответствовать мощности подключаемого устройства.
• Необходимо обеспечить заземление парогенератора.
• Подключение к электросети должно производиться через отдельную группу с использованием индивидуального защитного устройства (автоматического выключателя).
• Помещение, в котором будет установлен парогенератор, должно быть сухим и оборудовано системой вентиляции (естественной или принудительной).
• Длина паропровода (от устройства до парной) должна быть минимально возможной.
• Расположение паропровода относительно входа в помещение парной должно быть таким, чтобы избежать образования мест скопления влаги (конденсата), что может препятствовать нормальному прохождению пара.

Как изготовить самодельный парогенератор для бани своими руками

Парогенератор для бани можно создать самостоятельно, выбор его конструкции и метода получения пара зависит от предпочтений пользователя, а также от типа бани и её размеров.

Самым простым и традиционным вариантом является интеграция парогенератора в конструкцию банной печи.

• Банная печь-каменка, работающая «по-белому», имеет отсек для камней. Корпус печи может быть выполнен из металла или кирпича, а бак для воды и отсек с камнями – из металла.
• При сжигании дров или другого топлива камни нагреваются, а пар образуется при их обливании водой. Чем больше камней используется, тем больше пара можно получить после их полного прогрева.
• Если вы решите создать отдельный аппарат, вам понадобится герметичный сосуд (баллон, бак и т.д.), который сможет выдерживать давление пара, возникающего при нагреве воды в замкнутом пространстве. Это могут быть газовые баллоны, бывшие в употреблении для различных целей (кислородные, углекислотные, аргоновые и т.д.), после специальной обработки (удаление остатков газов и промывка), а также сваренные емкости нужного размера.
• В сосуде необходимо сделать отверстия для установки и крепления ТЭНов, патрубков для подачи холодной воды и отвода пара, а также для установки приборов контроля давления и температуры (манометр, термометр, термопара и т.д.) и устройств безопасности (обратный и защитный клапан).
• ТЭНы устанавливаются в днище сосуда (баллона) так, чтобы они находились в плоскости, параллельной уровню земли, чтобы избежать их повреждения при снижении уровня воды ниже допустимого. Патрубок для вывода пара размещается в верхней части сосуда, а для подачи воды – в нижней.
• На вводе в парогенератор устанавливаются обратный клапан, фильтр для воды и запорный вентиль, а на патрубке вывода пара – манометр и запорный вентиль. В верхней части парогенератора размещаются предохранительный клапан и датчики контроля уровня воды и температуры.
• Для подключения к электрической сети и автоматизации работы устройства создается электрическая схема. Управление может осуществляться с помощью электронного оборудования (контроллер) или магнитных пускателей.
• При использовании магнитных пускателей в цепи управления включаются датчики температуры и давления, которые отключают ТЭНы при превышении заданных параметров (температура, давление) внутри устройства.
• Если используется контроллер, эти параметры отслеживаются автоматически, что позволяет более точно настраивать режимы работы парогенератора.

Печь для бани, оснащенная парогенератором, не только создает комфортный микроклимат в парной, обеспечивая приятные оздоровительные и санитарно-гигиенические процедуры, но и служит залогом здоровья в течение всего года, независимо от региона проживания пользователя.

https://youtube.com/watch?v=WVxac8rCaMc

Уход и обслуживание банной печи с парогенератором

Уход и обслуживание банной печи с парогенератором — это важные аспекты, которые напрямую влияют на эффективность работы устройства и его долговечность. Правильный уход позволит избежать поломок и обеспечит комфортные условия для парения. Рассмотрим основные моменты, на которые стоит обратить внимание.

Регулярная чистка

Одним из ключевых этапов обслуживания является регулярная чистка печи. На внутренних поверхностях могут накапливаться сажа, копоть и другие загрязнения, которые могут негативно сказаться на работе устройства. Рекомендуется проводить чистку не реже одного раза в месяц, а в случае интенсивного использования — чаще.

Для чистки используйте специальные средства, предназначенные для удаления нагара и сажи. Также можно применять щетки с жесткой щетиной, но будьте осторожны, чтобы не повредить поверхности печи. Не забывайте очищать и парогенератор, так как в нем также могут образовываться отложения.

Проверка состояния элементов

Регулярно проверяйте состояние всех элементов печи, включая теплообменник, дымоход и парогенератор. Обратите внимание на наличие трещин, коррозии или других повреждений. Если вы заметили какие-либо проблемы, лучше всего обратиться к специалисту для диагностики и ремонта.

Уровень воды в парогенераторе

Парогенератор требует постоянного контроля уровня воды. Низкий уровень может привести к перегреву и повреждению устройства. Убедитесь, что система водоснабжения работает исправно, и регулярно проверяйте уровень воды в парогенераторе. Если вы используете жесткую воду, рекомендуется устанавливать фильтры для предотвращения образования накипи.

Проверка системы вентиляции

Эффективная работа печи зависит от правильной вентиляции. Убедитесь, что воздуховоды не забиты и обеспечивают достаточный приток воздуха. Регулярно проверяйте состояние вентиляционных решеток и при необходимости очищайте их от пыли и грязи.

Подготовка к сезону

Перед началом сезона использования бани рекомендуется провести полное техническое обслуживание печи. Это включает в себя чистку, проверку всех элементов, а также тестирование работы парогенератора. Убедитесь, что все системы функционируют исправно, и при необходимости замените изношенные детали.

Хранение вне сезона

Если вы не планируете использовать баню в течение длительного времени, позаботьтесь о правильном хранении печи. Убедитесь, что в ней нет остатков воды, чтобы избежать замерзания и повреждения. Закройте дымоход, чтобы предотвратить попадание влаги и мусора внутрь устройства.

Соблюдение этих простых рекомендаций по уходу и обслуживанию банной печи с парогенератором поможет вам продлить срок службы устройства и обеспечить комфортные условия для парения. Регулярный уход — залог надежной работы и удовольствия от посещения бани.

Вопрос-ответ

Как выбрать парогенератор для бани?

При выборе мощности парогенератора необходимо учитывать размеры парной. В бане с площадью 10-12 квадратных метров оптимально использовать пушки на 8-9 кВт, в более крупных и просторных парных – устройства с мощностью от 12 кВт, а для маленьких саун и бань – до 4-6 кВт.

Как работает печь с парогенератором?

Печи с парогенератором: как это работает. Технология здесь достаточно проста: в механизм печи встроены специальные камеры с парогенераторами, которые разогреваются до высоких температур – более 600 градусов, благодаря чему мы всего за несколько минут получаем легкий пар.

Из какого материала лучше банная печь?

Да и сам чугун гораздо лучше переносит высокие температуры, нежели сталь. Поэтому топки не деформируются при нагревании. Этим не могут похвастаться стальные печи.

Как работает парогенератор для бани?

Принцип работы парогенератора для бани и сауны. В рабочую камеру подается вода, которая нагревается с помощью нагревателя, превращаясь в пар. Вода может нагреваться при помощи тока, ТЭНа или индукционным способом. Полученный пар проходит по медной трубе и через специальные форсунки подается в помещение сауны.

Советы

СОВЕТ №1

Перед тем как выбрать банную печь с парогенератором, тщательно изучите характеристики различных моделей. Обратите внимание на мощность, объем парогенератора и материалы, из которых изготовлена печь. Это поможет вам выбрать оптимальный вариант, который будет соответствовать вашим потребностям и размеру парной.

СОВЕТ №2

Если вы планируете изготовление печи своими руками, обязательно ознакомьтесь с чертежами и схемами. Это поможет избежать ошибок в процессе сборки. Также не забудьте учесть все необходимые элементы безопасности, такие как правильная вентиляция и теплоизоляция.

СОВЕТ №3

При установке печи с парогенератором уделите особое внимание ее расположению в бане. Печь должна находиться на безопасном расстоянии от стен и других предметов, чтобы избежать перегрева и обеспечить эффективное распределение тепла и пара по всему помещению.

СОВЕТ №4

Регулярно обслуживайте вашу банную печь, включая очистку парогенератора и проверку всех соединений. Это не только продлит срок службы устройства, но и обеспечит безопасность и эффективность его работы.
