Гильзование кирпичного дымохода улучшает его эксплуатационные характеристики и продлевает срок службы. В статье рассмотрим способы гильзования, их плюсы и минусы, а также рекомендации по выбору подходящего метода. Эти аспекты помогут обеспечить безопасность и эффективность работы отопительного оборудования и избежать проблем с дымоходом.
Что такое гильзование дымохода?
Накопление сажи на стенках дымового канала и образование конденсата являются главными факторами, способствующими снижению тяги в дымоходе. Для улучшения работы отопительного оборудования можно либо построить новую шахту, либо восстановить ее функциональность с помощью гильзования. Строительство нового кирпичного дымохода требует значительных затрат и времени, поэтому чаще всего прибегают к реконструкции старого дымохода методом гильзовки.
Гильзование дымохода представляет собой установку новой трубы внутри существующего канала без разрушения кирпичной кладки. Создание вставки для отвода продуктов сгорания приносит множество преимуществ:
- гладкая внутренняя поверхность гильзы способствует увеличению тяги, а риск засорения сажей сводится к минимуму,
- повышается герметичность магистрали,
- улучшаются эксплуатационные характеристики системы дымоотведения благодаря устойчивости гильзы к конденсату.
Гильзование положительно сказывается на коэффициенте полезного действия теплогенератора и увеличивает срок службы дымохода.
Эксперты в области строительства и отопления отмечают, что гильзование кирпичного дымохода является важной процедурой для обеспечения безопасности и эффективности работы отопительных систем. Существует несколько методов гильзования, каждый из которых имеет свои преимущества. Например, использование нержавеющей стали для создания гильзы обеспечивает высокую устойчивость к коррозии и долговечность. Альтернативный вариант — применение керамических труб, которые обладают отличными теплоизоляционными свойствами и могут выдерживать высокие температуры. Специалисты также подчеркивают важность правильного выбора диаметра гильзы, который должен соответствовать мощности котла. Важно учитывать и особенности эксплуатации дымохода, чтобы избежать проблем с отводом дымовых газов. Правильное гильзование не только продлевает срок службы дымохода, но и значительно снижает риск возникновения пожаров.
Показания к гильзовке
Для обеспечения надежной и эффективной работы отопительного оборудования уже на этапе строительства кирпичного дымохода рекомендуется устанавливать гильзу из металлической трубы. В противном случае шершавая поверхность кладки быстро забьется сажей, и в итоге придется проводить реконструкцию дымового канала с установкой вставок.
Когда необходимо гильзование:
- система дымоотведения была построена с нарушением нормативных требований или проект изначально содержал ошибки,
- по проекту предусмотрено гильзование, но этот этап был пропущен,
- требуется частая чистка дымовой трубы из-за недостаточной тяги,
- отопительное оборудование, подключенное к кирпичной системе дымоотведения, используется интенсивно,
- проект включает магистраль значительной длины,
- кирпичная шахта расположена внутри наружной стены,
- канал проходит через холодный чердак,
- из-за интенсивного образования конденсата из швов кладки появляются потеки,
- наблюдается разгерметизация дымовой магистрали и деформация поверхности кирпичной кладки.

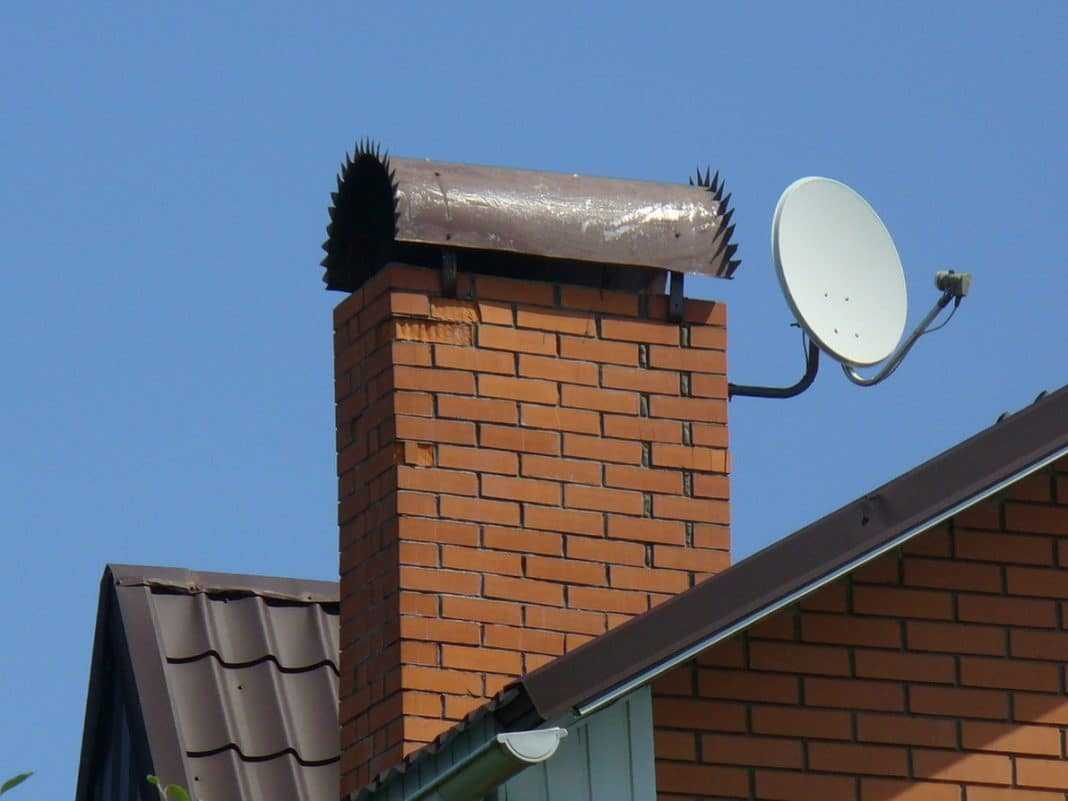

Гильзование дымохода необходимо, если канал проходит через холодный чердак.
Как подчеркивают эксперты, установка гильзы в дымоотводную конструкцию на этапе строительства здания помогает избежать возможных проблем с вытяжкой. Кроме того, гильзовать дымоход на стадии строительства гораздо проще и удобнее, чем проводить реконструкцию кирпичной кладки с установкой трубы и восстановлением обшивки.
| Способ гильзования | Материал гильзы | Преимущества | Недостатки |
|---|---|---|---|
| Гильзование нержавеющей сталью | Нержавеющая сталь (AISI 304, 316, 321) | Высокая коррозионная стойкость, устойчивость к высоким температурам, гладкая поверхность (улучшает тягу), долговечность, широкий выбор диаметров. | Относительно высокая стоимость, требует профессионального монтажа, может быть сложным при наличии изгибов в дымоходе. |
| Гильзование керамическими трубами | Керамика (шамот) | Высокая термостойкость (до 1200°C), устойчивость к агрессивным средам, долговечность, хорошая теплоизоляция. | Высокая стоимость, большой вес, хрупкость (требует бережного обращения при монтаже), сложность монтажа при наличии изгибов, ограниченный выбор диаметров. |
| Гильзование полимерными материалами (футеровка) | Полимерные композиты (например, FuranFlex) | Гибкость (позволяет гильзовать дымоходы сложной формы), быстрый монтаж без разрушения конструкции, устойчивость к конденсату и агрессивным средам. | Ограниченная термостойкость (обычно до 250°C), высокая стоимость, не подходит для всех видов топлива (например, для высокотемпературных котлов). |
| Гильзование асбестоцементными трубами | Асбестоцемент | Низкая стоимость, простота монтажа, устойчивость к влаге. | Низкая термостойкость, хрупкость, выделение вредных веществ при нагреве (асбест), запрещен к использованию во многих странах. |
| Гильзование оцинкованной сталью | Оцинкованная сталь | Низкая стоимость, доступность. | Низкая коррозионная стойкость (особенно к конденсату), недолговечность, выделение вредных веществ при нагреве (цинк). |
| Гильзование сэндвич-дымоходами (внутри кирпичного канала) | Нержавеющая сталь с теплоизоляцией | Высокая теплоизоляция, предотвращение образования конденсата, улучшение тяги, быстрый монтаж. | Высокая стоимость, уменьшение внутреннего диаметра дымохода, требует точного подбора диаметра. |
Интересные факты
Вот несколько интересных фактов о гильзовании кирпичного дымохода:
Читайте также:
-
Улучшение тяги: Гильзование дымохода может значительно улучшить тягу. Это связано с тем, что гладкая поверхность гильзы снижает сопротивление движению дымовых газов, что позволяет им легче выходить из системы. Это особенно важно для современных котлов и каминов, которые требуют хорошей тяги для эффективной работы.
-
Предотвращение коррозии: Гильзование помогает защитить кирпичный дымоход от коррозии и разрушения, вызванного конденсатом и агрессивными газами, которые образуются при сгорании топлива. Использование нержавеющей стали или керамических материалов для гильзования может значительно продлить срок службы дымохода.
-
Снижение риска пожара: Гильзование кирпичного дымохода снижает риск возгорания, так как предотвращает накопление сажи и других отложений на стенках дымохода. Это особенно важно для старых дымоходов, которые могут иметь трещины и другие дефекты, способствующие накоплению горючих материалов.
Способы гильзования и материалы
Существует несколько методов для загильзовки кирпичного дымохода, которые используют разнообразные материалы и технологии.
Труба из нержавейки
Данное решение подходит для дымовых каналов любой формы и длины. Гильзы из нержавеющей стали обладают отличными характеристиками, обеспечивающими стойкость к высоким температурам и конденсату. Установка конструкции осуществляется без особых усилий и не требует привлечения специализированной техники. Чаще всего владельцы загородных домов выполняют гильзование дымохода самостоятельно.
На рынке можно найти вкладыши из нержавейки в различных вариантах:
- круглые трубы. Это, безусловно, самый популярный тип вкладыша. Изготавливаются модели с диаметром до 100 см. Толщина стенок колеблется от 0,5 до 1,5 мм, что зависит от свойств исходного материала,
- прямоугольные трубы. Вкладыши этой формы используются реже, чем круглые аналоги. Однако можно встретить модели с размерами 14х27 см,
- овальные трубы. Толщина материала составляет 0,5-0,6 мм, распространенные размеры — 20х10 и 24х12 см. Овальные вкладыши соответствуют по сечению круглым трубам диаметром 15 и 29 см,
- гофрированные рукава из нержавейки. Гофрированная труба представлена в виде двухслойной конструкции, выполненной из различных марок нержавеющей стали с диаметром до 35 см.
Как показывает практика, срок службы гильз из гофрированной нержавейки составляет не более 4 лет, так как ребристые стенки подвержены засорению, а вкладыш может прогорать под воздействием температурных колебаний.
Полимерный рукав
Вкладыш изготавливается на основе стекловолоконной сетки, обработанной полимером. Длина моделей может достигать 60 метров, а толщина варьируется до 50 см. Полимерное покрытие обеспечивает длительный срок службы, который может составлять до 30 лет. Этот материал также обладает высокой устойчивостью к конденсату.

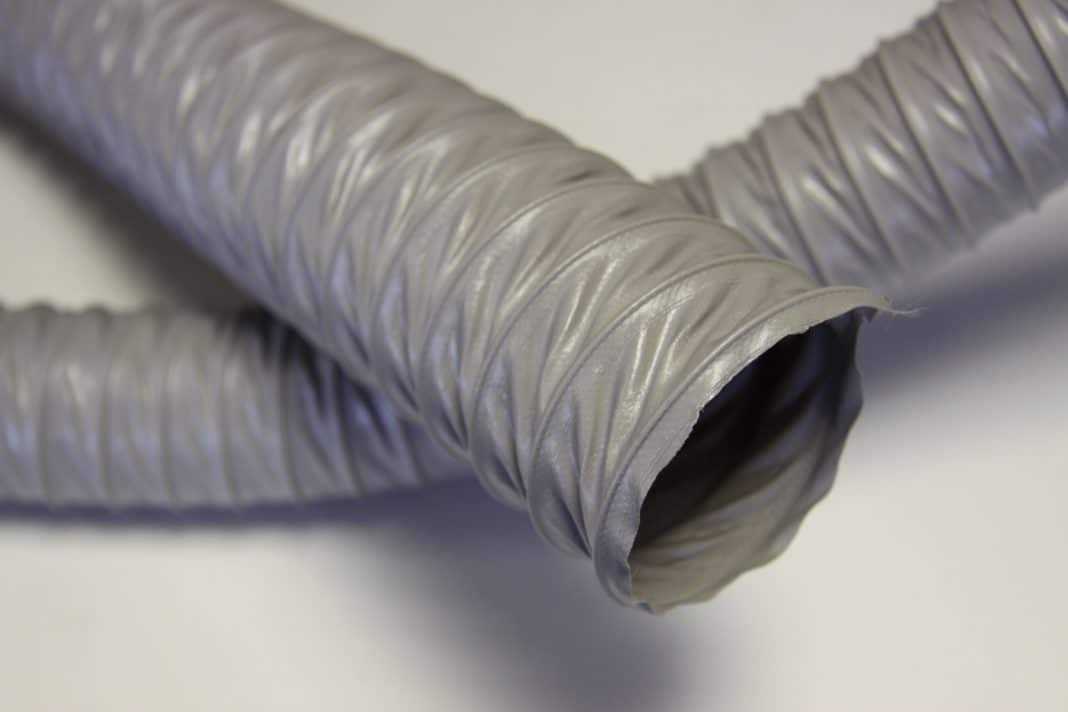

Гильзование дымохода можно осуществить с помощью полимерного рукава.
Преимущества установки гибкой вкладки заключаются в том, что в дымовой канал вводится цельный шланг, который может изгибаться под углом до 30°. Это особенно важно, когда в конструкции имеются повороты кирпичной трубы. При необходимости в систему могут быть добавлены фасонные элементы. Следует отметить, что для установки полимерного рукава в дымовую шахту требуется специальное оборудование и определенные навыки, что делает самостоятельную установку затруднительной. Интересно, что полимерные гильзы для высокотемпературных и низкотемпературных теплогенераторов производятся по различным технологиям.
Керамика
Керамические вкладыши могут иметь как круглую, так и овальную форму, с диаметром, который колеблется от 12 до 45 см. Длина прямых элементов составляет 33, 66 и 133 см, а толщина стенок варьируется от 4 до 20 мм. Эти надежные керамические гильзы часто используются при восстановлении дымовых шахт, которые подверглись значительным деформациям. Керамика не подвержена воздействию огня и сажи, что делает её высоко ценимой за долговечность. Процесс установки керамической вкладки требует демонтажа дымовой шахты. Однако стоит отметить, что высокие затраты и значительный вес таких изделий являются их основными недостатками.
-
Читайте также:
Загильзовка дымового канала своими руками
Реконструкция дымоотводов с использованием гильзования начинается с выполнения подготовительных мероприятий, после чего следует выбор и закупка подходящего вкладыша и необходимых расходных материалов. Поскольку установка керамических и полимерных моделей может вызвать определенные трудности, большинство предпочитает выполнять гильзование дымохода самостоятельно, используя трубы из нержавеющей стали.
Подготовительные работы
Предварительный этап включает в себя:
- обследование шахты с целью выявления дефектов и нарушений,
- очистку дымохода с использованием специализированных инструментов, а также удаление выступающих частей кладки,
- измерение размеров объекта реконструкции для создания схемы.
Затем производится разбор участка системы дымоотведения рядом с теплогенератором для подготовки места под установку фасонного соединителя, а также очистка дна шахты от мусора.
Монтаж вкладыша из нержавейки
В короткую вертикальную шахту помещают трубу из нержавеющей стали, следуя определенной последовательности:
- сначала собирают конструкцию и герметизируют соединения жаростойким составом и лентой на основе алюминия,
- затем с помощью троса, закрепленного хомутом к нижней части трубы, опускают вкладыш по шахте,
- в завершение соединяют вставку с нижней частью отопительного оборудования и устанавливают сборник для конденсата.
Внешняя часть гильзы оборудована защитным оголовком.
Монтаж полимерного рукава

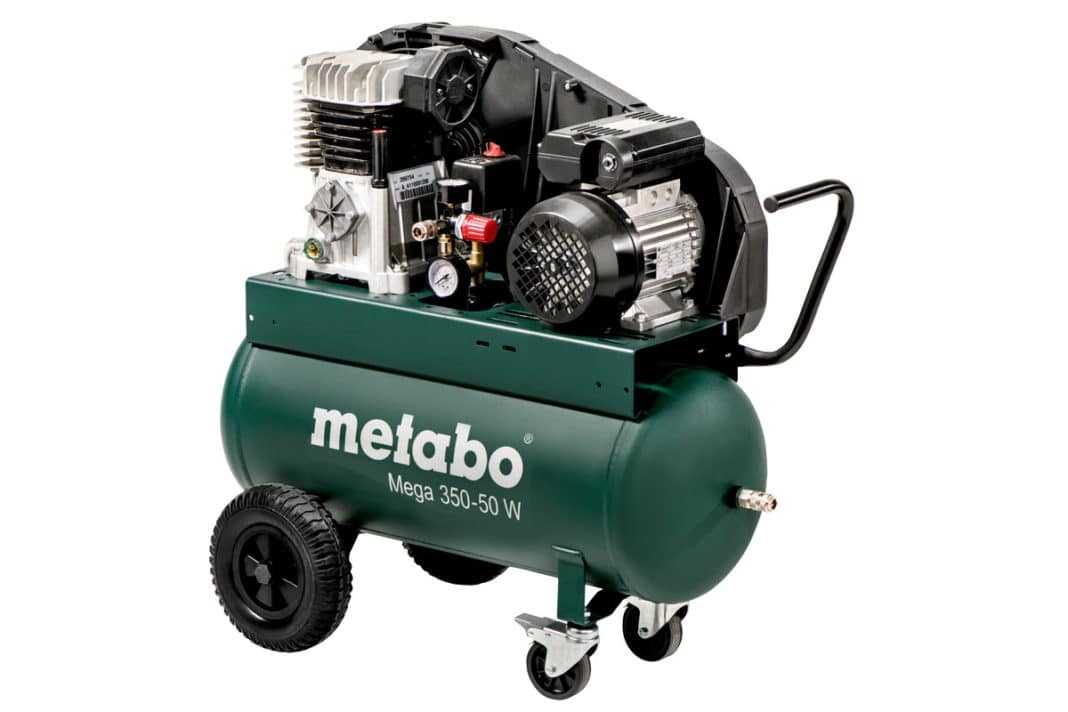

Для гильзования дымохода с использованием полимерного рукава необходим компрессор. Гибкий элемент вводится до дна дымового канала, после чего с помощью компрессора подается воздух под давлением. В результате стенки полимерного материала расправляются и принимают форму шахты. Затем подается пар, который сначала размягчает гибкую основу, а затем постепенно приводит к её затвердению. На выходе участка гильзы из полимера устанавливается оголовок, а внизу размещается сборник конденсата.
Особенности монтажа керамического вкладыша
Из-за значительного веса керамических конструкций для их установки необходимо использовать лебедку:
- сборник конденсата, который является основным элементом керамической гильзы, оборудуют роликовым механизмом и опускают по дымоотводной трубе на глубину 30 см с помощью лебедки. После этого верхнюю часть обрабатывают герметиком,
- к верхнему краю конструкции прикрепляют трубу, используя раструб или соединение «шип-паз». В гильзе вырезается отверстие для подключения теплогенератора с помощью универсального штуцера,
- к торцу первой трубы присоединяют следующую секцию керамической гильзы и постепенно опускают конструкцию по шахте.
Когда сборник конденсата достигнет дна дымовой трубы, изделие соединяется с входом теплогенератора. Внешняя часть гильзы должна находиться выше уровня кирпичной кладки.
Частые ошибки при гильзовании дымохода
При выполнении самостоятельных работ по устранению проблем с тягой часто встречаются ошибки, такие как частичное гильзование дымовой шахты. Кроме того, установка нового вытяжного канала не принесет значительной пользы, если в системе дымоотведения присутствуют резкие углы. В процессе гильзовки важно строго соблюдать заданные параметры шахты, избегая сужения дымовой магистрали и игнорирования фасонных соединителей.
Обслуживание и уход за гильзованным дымоходом
Первым шагом в обслуживании гильзованного дымохода является регулярная проверка состояния внутренней поверхности гильзы. Это можно сделать с помощью специальной камеры, которая позволяет визуально оценить наличие трещин, коррозии или других повреждений. Рекомендуется проводить такую проверку не реже одного раза в год, особенно перед началом отопительного сезона.
Очистка дымохода от сажи и других отложений также является важной частью ухода. В зависимости от интенсивности эксплуатации, чистку следует проводить каждые 6-12 месяцев. Для этого можно воспользоваться услугами профессиональных chimney sweepers или же выполнить очистку самостоятельно, используя специальные щетки и инструменты. Важно помнить, что при очистке необходимо соблюдать меры безопасности, чтобы избежать травм и повреждений.
Кроме того, необходимо следить за состоянием вентиляционных отверстий и дымоходных крышек. Они должны быть свободны от загрязнений и обеспечивать нормальную циркуляцию воздуха. Если вентиляция нарушена, это может привести к образованию конденсата и, как следствие, к коррозии гильзы.
Также стоит обратить внимание на герметичность соединений. Все стыки и соединения должны быть тщательно проверены на наличие трещин и зазоров. В случае обнаружения повреждений, их следует немедленно устранить, чтобы избежать утечек дымовых газов в помещение.
Важно помнить, что использование качественного топлива также влияет на состояние дымохода. Некачественные дрова или уголь могут привести к образованию большего количества сажи и конденсата, что негативно скажется на работе дымохода. Рекомендуется использовать только сертифицированные и проверенные виды топлива.
Наконец, стоит отметить, что при проведении любых работ по обслуживанию дымохода необходимо соблюдать правила безопасности и, при необходимости, обращаться к специалистам. Это поможет избежать неприятных ситуаций и обеспечит надежную и безопасную работу гильзованного дымохода на протяжении многих лет.
Вопрос-ответ
Чем гильзовать кирпичный дымоход?
Способы гильзования. Применяется 3 способа реконструкции кирпичного дымохода: специальный вкладыш из полимерного материала, гофрированные нержавеющие трубы, стальные модули.
Какой самый дешевый способ отремонтировать дымоход?
Алюминиевые дымоходы являются наиболее экономичным вариантом для дымохода.
Что нужно сжечь в печке, чтобы дымоход прочистил сам?
Чаще всего используются три: сжигание осиновых или тополиных дров, сжигание картофельной шелухи, покупка в специализированных магазинах порошков с условным названием «Чистый дымоход». Они действительно работают, но – только для профилактики!
Почему нельзя ставить грибок на дымоход?
При установке грибка на дымоход может возникнуть риск накопления конденсата, особенно в холодное время года. Это может привести к образованию коррозии на внутренних стенках дымохода. Увеличению вероятности возникновения пожара.
Советы
СОВЕТ №1
Перед началом гильзования дымохода обязательно проведите его полную диагностику. Проверьте наличие трещин, засоров и других повреждений, которые могут повлиять на эффективность работы системы. Это поможет избежать дополнительных затрат и проблем в будущем.
СОВЕТ №2
Выбирайте качественные материалы для гильзования. Используйте нержавеющую сталь или керамические трубы, которые обеспечат долговечность и устойчивость к высоким температурам. Это значительно повысит безопасность и эффективность вашего дымохода.
СОВЕТ №3
Обратите внимание на правильный уклон дымохода. Он должен быть направлен вверх, чтобы обеспечить естественную тягу и предотвратить накопление конденсата. Неправильный уклон может привести к образованию сажи и ухудшению работы системы.
СОВЕТ №4
Не забывайте о регулярном обслуживании гильзованного дымохода. Проводите чистку и проверку состояния системы не реже одного раза в год, чтобы избежать накопления сажи и других отложений, которые могут привести к пожару или снижению тяги.
