Пластинчатые теплообменники обеспечивают эффективный обмен теплом между двумя рабочими средами в системах отопления, охлаждения и кондиционирования. Их компактная конструкция экономит пространство и ресурсы, что делает их важными в различных отраслях, от пищевой промышленности до энергетики. В статье рассмотрим назначение пластинчатых теплообменников, их преимущества и типы, чтобы помочь вам выбрать подходящее решение.
Конструкционные характеристики теплообменника и пластин
При проектировании пластинчатого теплообменника важно учитывать, что в конструкцию устройства входят:
- неподвижные и прижимные плиты,
- входные и выходные патрубки с различными типами соединений,
- монтажная подставка,
- направляющие элементы,
- крепежные детали с резьбой.
Передача энергии между теплоносителями осуществляется через пластины, изготовленные из коррозионностойких инертных материалов. Эти пластины обрабатываются методом штамповки, их толщина колеблется от 0,4 до 1 мм. В собранном состоянии узел представляет собой плотно прилегающие тонкие панели, в которых предусмотрены щелевые каналы. На лицевой стороне всех элементов имеется контурное углубление, в которое устанавливается резиновый уплотнитель, обеспечивающий герметичное соединение компонентов.
Пластины имеют одинаковую форму и материал, их изготавливают из нержавеющей стали, титана или тугоплавких сплавов, выбор зависит от области применения. Для создания уплотнителей используются высококачественные полимеры на основе синтетического каучука, которые могут использоваться с гликолем, неагрессивными средами, паром, высокотемпературными жидкостями, а также с нефтесодержащими и масляными теплоносителями.
Пластинчатые теплообменники играют ключевую роль в современных системах теплообмена благодаря своей высокой эффективности и компактным размерам. Эксперты отмечают, что они позволяют значительно экономить энергию и ресурсы, что особенно важно в условиях растущих цен на энергоресурсы. Эти устройства состоят из множества тонких пластин, между которыми циркулируют рабочие жидкости, что обеспечивает максимальную площадь теплообмена.
Существует несколько типов пластинчатых теплообменников, включая уплотненные, сварные и с прокладками. Уплотненные модели идеально подходят для работы с чистыми жидкостями, тогда как сварные конструкции лучше справляются с агрессивными средами. Пластинчатые теплообменники также могут быть использованы в различных отраслях, от пищевой до химической, что делает их универсальным решением для многих задач. Таким образом, их применение способствует повышению общей эффективности и надежности систем теплообмена.
Принцип работы и схема агрегата
Устройство, расчет и очистка пластинчатых теплообменников для систем отопления основываются на принципе работы, который включает четыре отверстия:
- Два отверстия предназначены для подачи и отведения горячей рабочей жидкости,
- Два отверстия обеспечивают герметичное соединение пластин и предотвращают смешивание теплоносителей – эту функцию выполняют уплотнители.
Течение жидкости в устройстве происходит по принципу завихрения потока. Это приводит к тому, что благодаря относительно низкому сопротивлению движению рабочей среды усиливается эффективность передачи тепловой энергии. Кроме того, из-за небольшого сопротивления при прохождении жидкости снижается образование накипи в внутренних каналах.

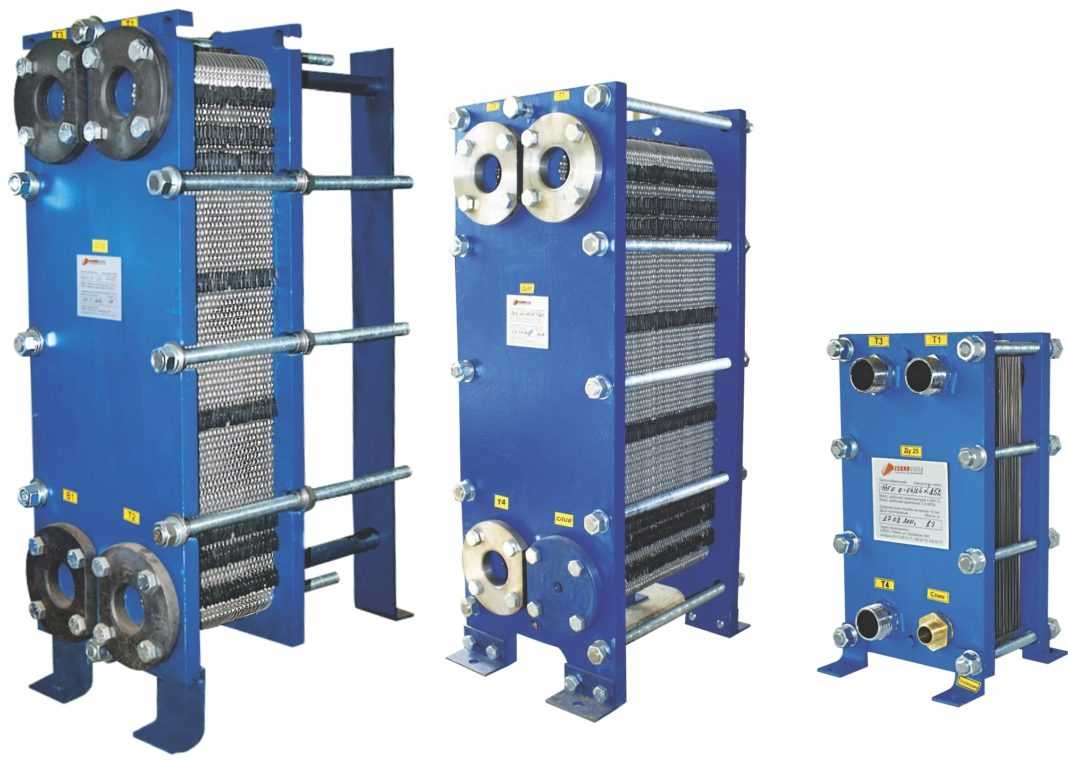

Как выглядит пластинчатый теплообменник
Работа пластинчатого теплообменника, основанная на петлях и завихрениях, способствует многократному обмену энергией. Это позволяет достичь максимального коэффициента полезного действия устройства, на что также влияет расположение патрубков на обоих типах панелей – прижимных и неподвижных.
Конструкция теплообменника полностью соответствует эксплуатационным условиям: количество пластин увеличивается в зависимости от потенциальных потребностей в мощности системы. Количество рабочих элементов напрямую влияет на эффективность и производительность как отопительного, так и охлаждающего оборудования.
| Зачем нужен пластинчатый теплообменник? | Типы пластинчатых теплообменников | Применение |
|---|---|---|
| Высокая эффективность теплопередачи: Большая площадь поверхности теплообмена при компактных размерах. | Разборные (уплотнительные): Пластины стягиваются болтами, между ними уплотнения. Легко чистить и обслуживать. | Отопление, ГВС, вентиляция, кондиционирование, пищевая промышленность, химическая промышленность. |
| Компактность: Занимает значительно меньше места по сравнению с кожухотрубными аналогами. | Паяные: Пластины спаяны между собой, образуя герметичную конструкцию. Высокая прочность, отсутствие утечек. | Холодильные установки, тепловые насосы, системы охлаждения двигателей, гидравлические системы. |
| Гибкость: Легко изменять мощность путем добавления или удаления пластин (для разборных). | Сварные: Пластины свариваются по периметру. Применяются для агрессивных сред и высоких температур/давлений. | Нефтегазовая промышленность, химическая промышленность, энергетика. |
| Экономичность: Меньший расход материала, более низкая стоимость по сравнению с кожухотрубными. | Полусварные: Комбинация сварных и разборных секций. Используются для работы с агрессивными средами с одной стороны. | Химическая промышленность, морская вода, аммиачные холодильные установки. |
| Низкий объем жидкости: Уменьшает инерционность системы и расход теплоносителя. | Свободнопоточные: Пластины с широкими каналами для работы с вязкими или загрязненными жидкостями. | Сточные воды, целлюлозно-бумажная промышленность, пищевая промышленность (продукты с волокнами). |
| Простота обслуживания: Легко разбирать и чистить (для разборных). | ||
| Устойчивость к загрязнениям: Некоторые типы (свободнопоточные) хорошо работают с загрязненными средами. | ||
| Широкий диапазон применения: От бытовых систем до тяжелой промышленности. |
Интересные факты
Пластинчатые теплообменники — это устройства, которые используются для передачи тепла между двумя или более жидкостями. Вот несколько интересных фактов о них:
-
Высокая эффективность и компактность: Пластинчатые теплообменники имеют значительно большую площадь поверхности по сравнению с традиционными трубчатыми теплообменниками. Это позволяет им быть более эффективными при меньших размерах, что делает их идеальными для использования в ограниченных пространствах, например, в промышленных установках или в системах отопления и охлаждения.
-
Разнообразие конструкций: Существует несколько типов пластинчатых теплообменников, включая уплотненные, сварные и съемные. Уплотненные теплообменники легко обслуживать и чистить, так как их пластины можно разбирать. Сварные теплообменники, в свою очередь, более прочные и подходят для работы с высокими давлениями и температурами, но их сложнее обслуживать.
-
Широкий спектр применения: Пластинчатые теплообменники находят применение в различных отраслях, включая пищевую промышленность, химию, энергетику и HVAC (отопление, вентиляция и кондиционирование воздуха). Они используются для охлаждения, нагрева, конденсации и испарения, что делает их универсальным решением для многих технологических процессов.
Технические параметры моделей
При анализе ассортимента следует учитывать следующие технические параметры:
- материал, из которого изготовлены панели, может включать тугоплавкие соединения, тонкую листовую сталь или чистый титан,
- предельное давление среды в агрегате обычно не превышает 25 кгс/см²,
- в каждом узле количество используемых пластин начинается с 7-10, и это число определяется предполагаемой областью применения,
- устройства способны выдерживать температуру теплоносителя не более 180°C.
Одна рабочая единица может обеспечить площадь теплообмена в диапазоне от 0,1 до 2100 кв. м.
Разновидности пластинчатых теплообменников
В зависимости от особенностей изготовления и областей применения устройства классифицируются на паяные, сварные и разборные.
Паяные модели
Это цельные устройства, в которых отсутствуют уплотнительные резинки. Пластины соединены между собой с помощью пайки. Преимущества данного решения:
- доступная цена комплекта,
- высокая эффективность и надежность,
- компактные габариты,
- простота установки.
Паяные теплообменники широко используются в системах вентиляции и кондиционирования, находят применение в турбинной и компрессорной технике, а также в холодильных установках.
Разборные
Состоят из набора панелей и полимерных уплотнителей. Причины популярности разборных пластинчатых теплообменников:
- доступная цена и легкость установки,
- возможность регулировки производительности,
- удобство в эксплуатации и отсутствие значительных затрат на обслуживание,
- минимальные сроки простоя,
- низкая энергоемкость,
- возможность переработки при утилизации.

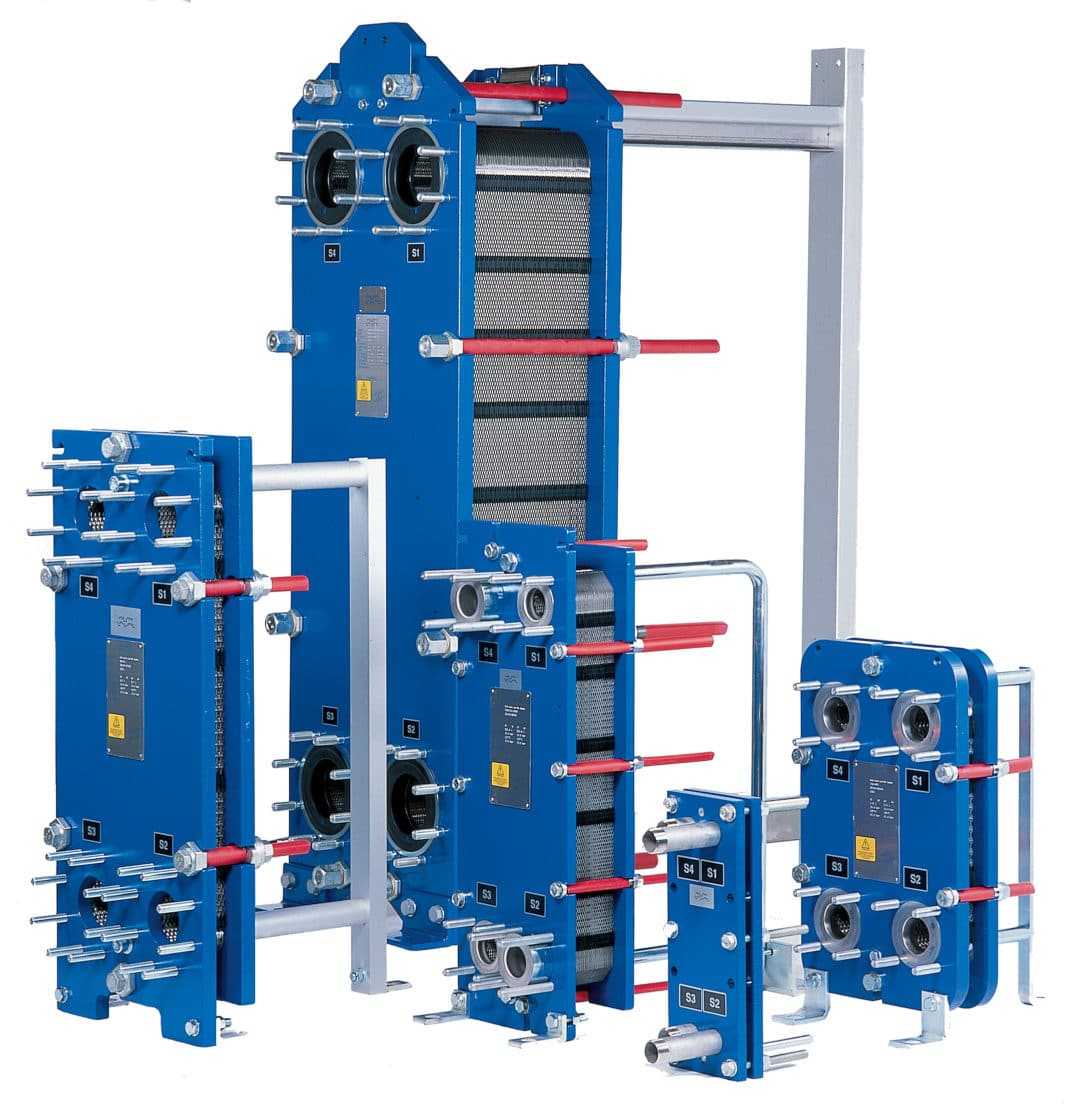

Разборные пластинчатые теплообменники
Эти устройства нашли широкое применение в системах отопления жилых зданий, обслуживании бассейнов, горячем водоснабжении, а также в климатической и холодильной технике и тепловых пунктах.
Полусварные и сварные
В данном случае рабочие элементы соединяются с помощью сварных швов, при этом в конструкции не используются герметизирующие прокладки. Основные характеристики моделей:
- предусмотрены возможности для регулировки потока и очистки теплообменника,
- высокая стойкость к агрессивным средам,
- возможность функционирования при значительных колебаниях рабочих температур,
- максимальная температура теплоносителя может достигать 300°С, а допустимое давление – не более 4.0 МПа,
- компактные размеры узла и простота установки,
- устойчивость к воздействию агрессивных веществ и абразивных частиц,
- продолжительный срок службы.
Сварные и полусварные модели широко применяются в пищевой, фармацевтической и химической отраслях, а также в системах вентиляции, кондиционирования, рекуперации и тепловых насосах. Эти устройства обеспечивают охлаждение оборудования и помогают поддерживать оптимальную температуру воды в системах горячего водоснабжения бань и других общественных заведениях.
Преимущества и недостатки
Преимущества использования агрегатов:
- высокая эффективность при компактных размерах. Средний коэффициент полезного действия (КПД) устройств, применяемых для горячего водоснабжения и отопления, составляет 80-85%. Соединительные порты расположены с одной стороны, что упрощает процесс установки,
- низкие потери давления. Конструкция агрегатов позволяет плавно регулировать ширину каналов, а увеличение их числа способствует снижению гидравлических потерь. Это уменьшает сопротивление среды и, как следствие, снижает потребление электроэнергии насосами,
- легкость в ремонте, экономичность и простота монтажа. Разборка и очистка оборудования могут быть выполнены всего за несколько часов, а небольшие загрязнения устраняются без необходимости разборки. Средний срок службы теплообменника составляет около 10 лет, в то время как пластины могут служить 15-20 лет,
- гибкость. Для повышения мощности устройства возможно изменение площади теплообмена. При увеличении потребностей нет необходимости заменять агрегат, достаточно добавить дополнительные пластины,
- низкая степень загрязнения. Конструкция каналов обеспечивает самоочищение благодаря высокой турбулентности потока, что снижает частоту необходимого сервисного обслуживания,
- индивидуальный подход. Специалисты разрабатывают и подбирают конфигурацию в зависимости от требуемых температурных режимов,
- устойчивость к вибрациям. Агрегаты не подвержены типичной двухплоскостной вибрации, что часто приводит к повреждениям трубчатых теплообменников,
- уплотнители без клея легко заменяются новыми, при этом они надежно фиксируются в каналах. Вероятность появления протечек после механической очистки минимальна, и они могут быть обнаружены сразу же (без разборки),
- комплект не требует специального укрепленного основания и дополнительной теплоизоляции,
- средний срок окупаемости, в зависимости от модели, составляет 3-5 лет.
Недостатком агрегатов являются высокие требования к качеству очистки рабочей среды. Поскольку между панелями остается небольшое расстояние, загрязнение каналов происходит быстрее по сравнению с полостями кожухотрубного теплообменника, что может привести к снижению эффективности теплопередачи и уменьшению КПД устройства.
Критерии выбора
При выборе наиболее подходящей модели устройства важно учитывать технические характеристики продукта:
- схема подключения горячего водоснабжения,
- величина тепловой нагрузки,
- характеристики нагревающей и нагреваемой среды.
В последнем пункте учитываются такие данные, как температура на входе и выходе в зимний и летний сезоны, возможный расход среды и допустимые потери давления, а также процент запаса мощности. Эти данные служат основой для расчета эффективности пластинчатого теплообменника.
Нюансы монтажа и подключения
Теплообменник используется исключительно в комплексе и не предназначен для отдельного применения. При установке агрегат окружен дополнительным оборудованием, таким как обратные клапаны, контрольно-измерительные приборы (термометры и манометры), запорная арматура (ручные заслонки и задвижки), а также циркуляционные насосы.
Подключение осуществляется по одной из следующих схем:
Читайте также:
- одноступенчатый параллельный (независимый) метод,
- двухступенчатый смешанный,
- двухступенчатый последовательный.

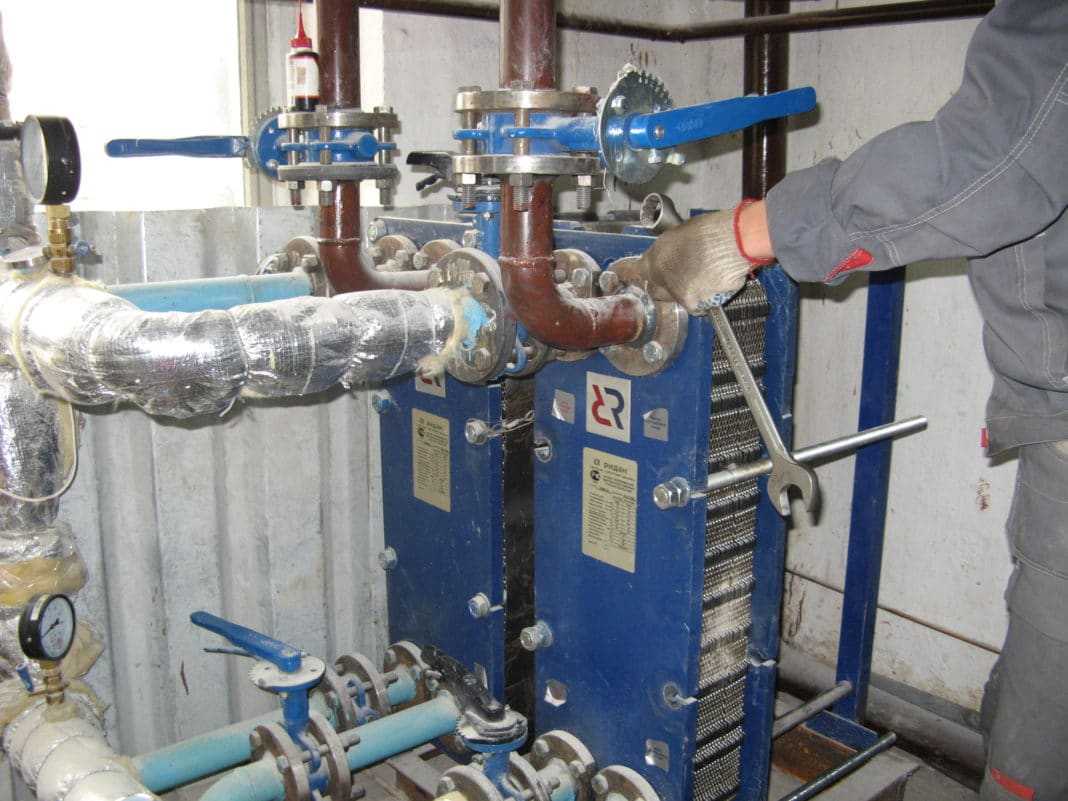

Монтаж пластинчатого теплообменника
В первом варианте достигается значительная экономия полезной площади в зоне установки. Основное преимущество этого метода заключается в его простоте (что особенно важно при ремонте, обслуживании или замене узла). Однако у данного подхода есть и недостаток — невозможность подогрева холодной рабочей среды.
При использовании двухступенчатого смешанного метода температура входящего теплоносителя повышается за счет обратного потока, что позволяет увеличить эффективность системы на 35-40%. Тем не менее, для обеспечения горячего водоснабжения в этом случае потребуется установить два теплообменника, что приведет к увеличению затрат на покупку и монтаж оборудования.
Последовательный двухступенчатый метод позволяет повысить эффективность использования рабочей среды и стабилизировать нагрузку в сети. В сравнении с параллельной схемой, здесь расходы на теплоноситель снижаются на 50%, а по сравнению со смешанным методом — на 25%. Единственным недостатком данного решения является невозможность полной автоматизации теплового узла.
Сферы использования оборудования
Рассматриваемые модели находят свое применение в сфере коммунального хозяйства с целью достижения следующих задач:
- дополнительный обогрев воды в системах горячего водоснабжения,
- нагрев воды для бассейнов и бойлеров,
- создание независимого отопительного контура от центральных тепловых пунктов или теплоэлектроцентралей,
- вентиляция помещений,
- установка теплых полов.
В таких условиях максимальная температура воды может достигать 180°C при давлении в диапазоне 10-16 кПа. Пластины изготавливаются из нержавеющей стали толщиной 0,4 мм, а для уплотнителей используется этиленпропилен.
В пищевой промышленности теплообменники применяются в процессе производства растительных масел, молочных продуктов, спирта, сахара и пива. Они выступают в роли компонентов для испарительных, охладительных и пастеризующих линий. В этой области востребованы как паяные, так и разборные модели.
В металлургической отрасли пластинчатые теплообменники используются для охлаждения рабочих жидкостей. Здесь особенно нуждаются в интенсивном охлаждении плавильные печи, прокатные и разливочные механизмы, а также травильные растворы и гидравлические смазки.
В нефтегазовом секторе теплообменники помогают подогревать и охлаждать жидкости, используемые в крекинге и подготовке сырья. Эти агрегаты применяются в сетевых системах, оборудовании для химической обработки воды и для поддержания низкого давления. Пластины для газовой и нефтяной промышленности изготавливаются из чистого титана толщиной не более 0,7 мм. К полимерным материалам, используемым для производства уплотнительных прокладок, предъявляются строгие требования по устойчивости к химическим и термическим воздействиям.
Пластинчатые теплообменники, которые востребованы в судостроении, служат охладителями для всей системы и главного двигателя. В таких условиях в качестве теплоносителей используются моторные масла с различной вязкостью, морская вода и охлаждающие жидкости. Эти агрегаты также находят применение в отопительных системах и горячем водоснабжении на крупных морских судах.
Обслуживание и уход за теплообменниками
Обслуживание и уход за пластинчатыми теплообменниками играют ключевую роль в обеспечении их эффективной работы и долговечности. Правильное обслуживание позволяет предотвратить накопление загрязнений, коррозию и другие проблемы, которые могут привести к снижению производительности и увеличению затрат на энергию.
Первым шагом в обслуживании теплообменника является регулярная проверка его состояния. Это включает в себя визуальный осмотр на наличие утечек, коррозии и других повреждений. Важно также следить за состоянием уплотнителей, которые могут со временем изнашиваться и терять свою герметичность.
Очистка теплообменника — еще один важный аспект его обслуживания. В зависимости от типа жидкости, проходящей через теплообменник, и условий эксплуатации, может возникать необходимость в регулярной очистке от накипи, отложений и других загрязнений. Для этого могут использоваться как механические методы (например, щетки или специальные инструменты), так и химические средства, которые помогают растворить отложения. Важно выбирать средства, совместимые с материалами теплообменника, чтобы избежать повреждений.
Кроме того, необходимо следить за температурными и давлениeвыми параметрами работы теплообменника. Изменения в этих показателях могут указывать на проблемы, такие как засорение или неправильная работа насосов. Регулярный мониторинг поможет выявить проблемы на ранней стадии и предотвратить серьезные поломки.
Не менее важным аспектом является замена изношенных деталей. Уплотнители, пластины и другие компоненты теплообменника могут со временем терять свои свойства, что может привести к утечкам и снижению эффективности. Рекомендуется проводить плановую замену этих элементов в соответствии с рекомендациями производителя.
Также стоит учитывать, что условия эксплуатации могут значительно влиять на необходимость обслуживания. Например, в системах с высокой температурой или агрессивными химическими веществами может потребоваться более частое обслуживание и замена компонентов. Поэтому важно учитывать специфику работы вашего теплообменника и адаптировать график обслуживания к этим условиям.
В заключение, регулярное обслуживание и уход за пластинчатыми теплообменниками являются залогом их надежной и эффективной работы. Это не только продлевает срок службы оборудования, но и способствует снижению эксплуатационных затрат, что делает его важным аспектом в управлении системами теплообмена.
Вопрос-ответ
Какую функцию выполняет пластинчатый теплообменник?
Пластинчатый теплообменник предназначен для передачи тепловой энергии между двумя жидкостями без их смешивания. Например, в системах инженерного обеспечения зданий может потребоваться передача тепла из первичного контура, подключенного к котлу, в отдельный вторичный контур, например, в системе централизованного теплоснабжения.
Что такое пластинчатый теплообменник?
Пластинчатый теплообменный аппарат состоит из пакета пластин, стянутого между опорной и прижимной плитами с помощью шпилек до расчетного размера. Поверхность теплообмена в теплообменнике образована набором гофрированных металлических пластин, на которых для обеспечения герметичности установлены резиновые уплотнения.
Советы
СОВЕТ №1
Изучите различные типы пластинчатых теплообменников, такие как сварные, уплотненные и полусварные. Каждый из них имеет свои преимущества и недостатки в зависимости от условий эксплуатации и требований к теплообмену.
СОВЕТ №2
Обратите внимание на материалы, из которых изготовлены теплообменники. Выбор материала может существенно повлиять на долговечность устройства и его устойчивость к коррозии, особенно в агрессивных средах.
СОВЕТ №3
При выборе теплообменника учитывайте параметры, такие как температура и давление рабочей среды. Это поможет вам подобрать устройство, которое будет эффективно работать в ваших условиях и обеспечит необходимую производительность.
СОВЕТ №4
Не забывайте о регулярном обслуживании и чистке теплообменника. Это поможет избежать накопления отложений и обеспечит стабильную работу устройства на протяжении всего срока службы.
