В чем измеряется давление воды в водопроводе холодного или горячего водоснабжения? Каким образом снимаются замеры давления? Существуют ли какие-то нормативные границы его значения? В этой статье мы постараемся ответить на эти вопросы, а заодно научиться рассчитывать падение давления в водопроводе с известными параметрами.

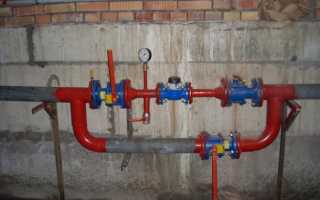

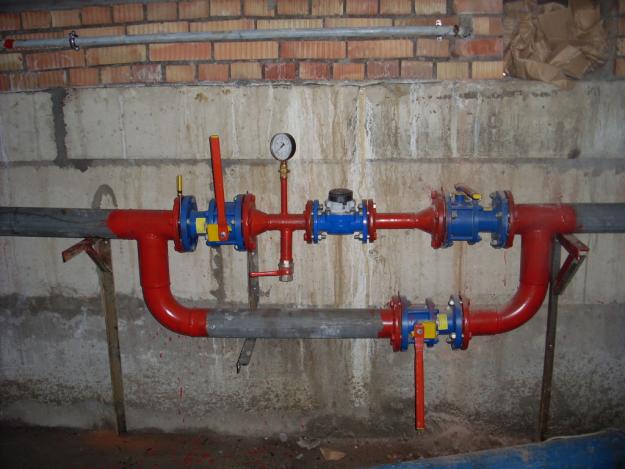

Водомерный узел. Приборы измеряют расход воды и давление после водосчетчика.
Как измерить давление воды в системе
Вопрос отпадает, если у вас уже установлен манометр на входе в систему. Если нет, то потребуется 5 минут времени и следующие полезные вещи:
Манометр для воды.
Штуцер с резьбой 1/2 дюйма.
Шланг подходящего диаметра.
Червячные хомуты.
Сантехнический скотч.
Шланг одним концом надеваем на манометр, вторым на штуцер. Фиксируем хомутами. Идем в ванную. Откручиваем душевую лейку и на ее место определяем штуцер. Несколько раз переключаем воду между режимами душ-кран, чтобы выгнать воздушную пробку. Если стыки подтекают, то заматываем соединение сантехническим скотчем. Готово. Взгляните на шкалу манометра и узнайте давление в водопроводе.
Вариант со шлангом универсален. Однако, вместо шланга с хомутами можно использовать переходники с выходом на 1/2 дюйма. Необходимая резьба переходника на входе зависит от резьбы конкретного манометра (метрическая, 3/8, 1/4).
Нужен ли редуктор перед бойлером?
Гидравлический удар, или гидроудар, появляется из-за мгновенного изменения движения воды внутри водопровода. Распространенным последствием гидроудара являются разорванные высоким давлением переходные шланги. Его проявление характерно также разрушением ослабленных ржавчиной труб и срывом слабых заглушек.
При работающем бойлере гидроудар с большой вероятностью может привести к разрыву бака.
Обычный бойлер рассчитан на давление поступающей воды до 4 атмосфер – тогда его срок службы будет выше. При давлении в трубах свыше 7-8 атмосфер включается предохранительно-обратный клапан, спускающий воду из бойлера в канализацию.
Одной из причин постоянно капающего предохранительно-обратного клапана бойлера может служить чрезмерное давление воды (более 8 атмосфер) на входе. Повышенное давление в трубах может возникнуть не только по причине выхода из строя температурного датчика, но и по вине водоканала, ведь в квартиру вода может подаваться с давлением более 10 атмосфер.
Особенно часто такое наблюдается в многоэтажных домах на нижних этажах ночью.
Анализ статистики отказа бойлеров показал, что порядка 70% всех поломок было связано с резким перепадом давления, гидравлическими ударами и продолжительными вибрациями.
Если редуктор давления не установлен на входе в квартиру, перед бойлером его установка будет обязательна.
Подключенный на входе в бойлер редуктор давления станет гарантом защиты от гидравлических ударов и протекающего по причине повышенного давления предохранительного обратного клапана.
Для жилых зданий, как правило, применяют регуляторы давления прямого действия.
Устройство фланцевого клапана прямого действия
Они работают по принципу уравновешивания усилий (третий закон Ньютона), действующих на мембрану: с одной стороны – силы напряжения пружины, а с другой – силы напора после редукции.
В случае возникновения изменения входного давления подвижный шток регулятора станет в новое положение равновесия для заданной настройки давления и количества потребляемой воды (компенсация входного давления).
Таким образом, даже в случае сильных колебаний входного давления, оно быстро гасится, и на выходе регулятора давление удерживается на постоянном уровне.
В случае прекращения водоразбора регулятор полностью закрывается. Компенсация входного давления обеспечивает независимость открытия и закрытия клапана от моментального давления на входе в регулятор. Таким образом, колебания давления на входе не влияет на отрегулированное давление на выходе.
Такие регуляторы содержат систему «мембрана–пружина» (1–2), которая открывает или закрывает регулятор в зависимости от величины давления на выходе из него. Другие узлы регулятора – неподвижное седло (3) и подвижная мембрана (4). Давление на входе действует на камеру I, а давление на выходе – приложено к камере II.
При отборе воды давление на выходе, а, следовательно, усилие, развиваемое мембраной, падает, при этом возникает дисбаланс сил мембраны и пружины, заставляющий клапан открыться. После этого давление на выходе (в камере II) возрастает до тех пор, пока усилия мембраны и пружины не сравняются.
Фланцевые регуляторы давления, как правило, устанавливаются на разветвлениях трубопроводов на вводе в здание. В них применяется уравновешивающий поршень (5), площадь которого равна площади мембраны клапана (4). Силы, создаваемые исходным давлением на мембране клапана и на уравновешивающем поршне, равны. Однако они направлены в противоположные друг другу стороны и поэтому уравновешиваются.
Устройство резьбового регулятора
Схожая конструкция в резьбовых клапанах , применяемых для индивидуального регулирования и на этажах зданий. Задача уравновешивания давления в них решается фиксацией мембраны клапана (4) и приданием подвижности седлу клапана в регулирующей втулке (6). При этом, давление на входе в равной мере приложено к верхней и нижней кольцевым поверхностям втулки.
Заводская настройка клапанов, как правило, 2,5–3 бар. Настройка значения давления потребителем осуществляется поворотом регулирующей ручки или винта.
Единицы измерения давления: таблица перехода физических величин
Существуют такие физические величины, прямо или косвенно связанные с давлением жидкости:
Величина водяного столба. Внесистемная единица измерения давления. Равна гидростатическому давлению столба воды высотой 1 мм, оказываемому на плоское основание при температуре воды 4 °С при нормальных показателях плотности. Используется для гидравлических расчетов.
Бар. Примерно равен 1-й атмосфере или 10 метрам водяного столба. Например, для бесперебойной работы посудомоечной и стиральной машин необходимо, чтобы давление воды составляло 2 бара, а для функционирования джакузи — уже 4 бара.
Техническая атмосфера. За нулевую точку берется значение атмосферного давления на уровне Мирового океана. Одна атмосфера равна давлению, которое возникает при приложении силы в 1 кг на площадь 1 см².
Как правило, давление измеряется в атмосферах или барах. Эти единицы различаются по своим значениям, но вполне могут быть приравнены друг к другу.
Но есть и другие единицы:
Паскаль. Единица измерения из международной системы единиц физических величин (СИ) давления, знакомая многим из школьного курса физики. 1 Паскаль это сила в 1 ньютон на площади в 1 м².
PSI. Фунт на квадратный дюйм. Активно применяется за океаном, но в последние годы входит в обиход и в нашей стране. 1 PSI = 6894,75729 Па (смотрите таблицу ниже). На автомобильных манометрах часто шкала деления размечена в PSI.
Таблица перехода единиц измерения выглядит так:
| Паскаль (Pa, Па) | Бар (bar, бар) | Техническая атмосфера (at, ат) | Миллиметр ртутного столба (мм рт. ст., mm Hg, Torr, торр) | Метр водяного столба (м вод. ст., m H2O) | Фунт-сила на кв. дюйм (psi) | |
| 1 Па | 1 Н/м 2 | 10 −5 | 10,197×10 −6 | 7,5006×10 −3 | 1,0197×10 −4 | 145,04×10 −6 |
| 1 бар | 10 5 | 1×10 6 дин/см 2 | 1,0197 | 750,06 | 10,197 | 14,504 |
| 1 атм | 98066,5 | 0,980665 | 1 кгс/см 2 | 735,56 | 10 | 14,223 |
| 1 атм | 101325 | 1,01325 | 1,033 | 760 | 10,33 | 14,696 |
| 1 мм рт. ст. | 133,322 | 1,3332×10 −3 | 1,3595×10 −3 | 1 мм рт. ст. | 13,595×10 −3 | 19,337×10 −3 |
| 1 м вод. ст. | 9806,65 | 9,80665×10 −2 | 0,1 | 73,556 | 1 м вод. ст. | 1,4223 |
| 1 psi | 6894,76 | 68,948×10 −3 | 70,307×10 −3 | 51,715 | 0,70307 | 1 lbf/in 2 |
Согласно СНиП и Постановлению Правительства РФ «О порядке предоставления коммунальных услуг гражданам», допустимое верхнее значение давления в водопроводной системе не должно превышать 6 атмосфер, а нижнее — не менее 0,2 атмосферы. Большее давление может разорвать старые трубы, а при меньшем не будет работать и кран.
Оптимальное давление воды в водопроводе должно быть таким, чтобы обеспечивать каждую квартиру независимо от этажности. Приемлемые условия, это когда можно одновременно пользоваться несколькими точками водозабора. Например, принимать душ и мыть овощи на кухне.
Давление воды при входе во внутреннюю сеть каждой квартиры должно составлять от 0,3 до 4,5 атмосферы, или бар, для горячей воды, и от 0,3 до 6,0 атмосфер для холодной.
Закон Паскаля
Фундаментальная основа современной гидравлики сформировалась, когда Блезу Паскалю удалось обнаружить, что действие давления жидкости неизменно в любом направлении. Действие жидкостного давления направлено под прямым углом к площади поверхностей.
Если измерительное устройство (манометр) разместить под слоем жидкости на определенной глубине и направлять его чувствительный элемент в разные стороны, показания давления будут оставаться неизменными в любом положении манометра.
То есть давление жидкости никак не зависит от смены направления. Но давление жидкости на каждом уровне зависит от параметра глубины. Если измеритель давления перемещать ближе к поверхности жидкости, показания будут уменьшаться.
Соответственно, при погружении измеряемые показания будут увеличиваться. Причём в условиях удвоения глубины, параметр давления также удвоится.
Закон Паскаля наглядно демонстрирует действие давления воды в самых привычных условиях для современного быта
Отсюда логичный вывод: давление жидкости следует рассматривать прямо пропорциональной величиной для параметра глубины.
В качестве примера рассмотрим прямоугольный контейнер размерами 10х10х10 см., который заполнен водой на 10 см глубины, что по объёмной составляющей будет равняться 10 см3 жидкости.
Этот объём воды в 10 см3 весит 1 кг. Используя имеющуюся информацию и уравнение для расчёта, несложно вычислить давление на дне контейнера.
Например: вес столба воды высотой 10 см и площадью поперечного сечения 1 см2 составляет 100 г (0,1 кг). Отсюда давление на 1 см2 площади:
P = F / S = 100 / 1 = 100 Па (0,00099 атмосферы)
Если глубина столба воды утроится, вес уже будет составлять 3 * 0,1 = 300 г (0,3 кг), и давление, соответственно увеличится втрое.
Таким образом, давление на любой глубине жидкости равноценно весу столба жидкости на этой глубине, поделённому на площадь поперечного сечения столба.
Давление водяного столба: 1 — стенка контейнера для жидкости; 2 — давление столба жидкости на донную часть сосуда; 3 — давление на основание контейнера; А, С — области давления на боковины; В — прямой водяной столб; Н — высота столба жидкости
Объем жидкости, создающей давление, называется гидравлический напор жидкости. Давление жидкости благодаря гидравлическому напору, также остаётся зависимым от плотности жидкости.
Почему давление в водопроводе бывает слабым?
Низкое давление воды в водопроводе доставляет неудобства при пользовании многими бытовыми приборами и не дает совершать водные процедуры с использованием душа.
Низкое давление, или слабый напор воды, если говорить народным языком, может возникнуть в водопроводной системе в следующих случаях:
Увеличенный забор воды на линии. Это наблюдается в большей степени летом и осенью, когда начинается пора садово-огородных работ и заготовки запасов на зиму, поскольку у некоторых горожан, особенно в провинции, земельные наделы могут быть устроены непосредственно во дворах многоквартирных домов.
Давление через расход
В приближении можно считать, что, зная расход жидкости, вытекающей из открытого крана, можно определить, какое давление воды в системе. Но для этого надо производить достаточно сложные и длительные вычисления, которые должны учитывать:
- материал и конфигурацию трубопровода;
- диаметр трубы;
- характер течения жидкости;
- степень открытия крана.
Для определения давления понадобится мерная калиброванная емкость (в простейшем случае 3-литровая банка) и секундомер. При включенном напоре воды засекается время заполнения емкости.
На основании полученных данных теоретически может быть произведен расчет давления в сети. Однако, как уже отмечалось, в связи с достаточной сложностью результат будет весьма неточным. Гораздо проще интерпретировать данные эксперимента в качественном характере. Так, если мерная 3-литровая емкость заполняется более чем за 10 секунд, то давление в системе явно меньше регламентируемого значения. Ориентировочно достаточным для нормального функционирования бытовых водопотребляющих приборов можно считать давление, которое обеспечивает наполнение емкости объемом 3 л за 7 или менее секунд.
Из описания наиболее распространенных методов измерения давления можно сделать вывод, что наиболее точным и простым для практической реализации является метод с использованием стандартного покупного манометра.
Кто виноват и что делать?
Дачники могут решить проблему низкого давления в водопроводе довольно просто: при помощи различных насосных станций или использования автономного водоснабжения.
Жильцам многоэтажных домов придется потрудиться. Для этого необходимо составление коллективного письма в управляющую организацию с требованием предоставления услуг в надлежащем виде согласно договору, и требование о перерасчете оплаты за некачественную услугу.
Для составления бумаг нужно официально зафиксировать показатели давления воды на этой линии.
Расчетно-экспериментальные методы
Определение сетевого напора возможно не только с помощью специализированных приборов, но и с использованием самодельных приспособлений и расчетных формул гидродинамики. Примером расчетно-экспериментальных методов может послужить определение давления при помощи шланга и расчетным методом через расход воды.
Схема регулятора давления воды.
Другими словами, должен быть проведен гидравлический расчет существующей системы с достаточно большими допущениями, позволяющими опустить:
- гидродинамическое сопротивление отдельных участков трубопровода;
- режим течения жидкости внутри трубы;
- материал и длина трубопровода.
Результаты таких вычислений и экспериментов, скорее всего, будут отличаться значительной величиной погрешности и иметь качественный (справочный) характер.
Как поднять давление воды?
Повысить давление воды в отдельно взятой квартире можно так:
Обратиться в ЖЭК или ДЭЗ или ТСЖ и управляющую организацию. Как показывает практика, это все же стоит делать коллективно. Так увеличатся шансы на своевременное решение вопроса. При отсутствии помощи со стороны государственных органов следует самостоятельно попробовать повысить давление воды в квартире
Установить самовсасывающий насос. Однако, он будет забирать всю воду из стояка, обделяя тем самым жильцов нижних и верхних этажей.
Выполнить монтаж насоса. Прибор способен повысить давление в системе.
Установить накопительную емкость. К ней можно подключить бытовые приборы, поскольку давление возрастет. Хоть и не сильно.
Последний вариант особенно подходит жильцам многоэтажек в районах с отключениями воды по установленному четкому графику. Такое оборудование работает в автоматическом режиме.
Прежде чем самостоятельно увеличивать давление воды в водопроводе с помощью специальных приборов, рекомендуем попробовать решить эту проблему «мирным путем». Как правило, это дает результат.
Частично решить проблему поможет монтаж обратных клапанов — полезные функции обратных клапанов для воды.
Для комфортного пользования водопроводом параметры подачи воды должны соответствовать определенным стандартам, из которых основным является давление.
Без надлежащего напора вода не поступит в краны, работоспособность будет нарушена, а значит граждане не смогут в достаточной мере пользоваться душем, стиральными машинами, не зажжется газовая колонка и т.п. Чтобы этого не происходило, при строительстве водопровода должны соблюдаться строительные и санитарные нормы.
Инструкция по увеличению
Разрешить проблему можно установкой внутриквартирного насоса. При этом для монтажа подходят только специальные устройства, рассчитанные строго на одну квартиру.
Не следует пытаться устанавливать в квартирах дома насосное оборудование, предназначенное для частных домов.
Установку насоса необходимо проводить по схеме:
- Письменно известить УК и жильцов дома о намерении установки в квартире насоса.
- После получения согласия приобрести устройство.
- Перед установкой аппарата прочистить все трубы от извести, проверить состояние смесителей и фильтрующих элементов. При необходимости прочистить их или полностью заменить.
- Перекрыть воду.
- На трубопроводе вырезать участок для насоса.
- Установить на трубах с обеих сторон шаровые краны.
- Подключить насос к системе, используя сгоны.
- Проверить герметичность механизма.
- Выполнить электромонтаж насосной помпы.
Установка насоса в квартире производится специальными инструментами. Монтаж устройства может проводить только специалист или человек, обладающих достаточными познаниями.
Какой норматив регулирует напор в системе водоснабжения многоквартирных домов?
В российском законодательстве существует единый норматив, регламентирующий нормы подачи воды в жилищах различных категорий. Данный норматив — СП 31.13330.2012, согласно которому проектируют систему водоснабжения в строениях:
- осуществляется бесперебойное и круглосуточное водоснабжение холодной воды;
- проводится кратковременный перерыв подачи ресурса при авариях, профилактике, ремонте с обязательным информированием граждан об отключении;
- постоянное поддерживание давления и состава холодной воды согласно требованиям СанПиН 2.1.4.1074-01.
Инстанции, отвечающие за водоснабжение
Инстанции, отвечающие за водоснабжение
Перед тем, как обращаться в какие-либо инстанции по поводу плохого напора воды, необходимо убедиться в том, что причиной этого не является засор устройства известковыми или иными отложениями, неисправность оборудования и т. д.
Если же причина не в вышеперечисленном, то при несоблюдении норм давления подаваемой в МКД воды, можно обратиться в следующие организации: Полезная статьяВ случае, если управляющая компания никак не реагирует на претензии, следует обращаться в вышестоящие контролирующие инстанции — жилищную инспекцию, Роспотребнадзор и суд. Подробнее читайте в этой статье
- в управляющую компанию (УК), на балансе которой находится данный дом. УК, по определению, является посредником между поставщиком ресурсов жизнеобеспечения МКД и гражданином, являющимся собственником или нанимателем жилья в данном доме. Необходимо предпринять следующее:
- написать заявление в УК с описанием проблемы, с требованиями устранить нарушение норм подачи воды и произвести перерасчет стоимости оплаченных услуг по содержанию жилья,
- отнести жалобу в УК в 2 экземплярах, один – оставить в компании, другой, с пометкой о принятии заявления – забрать себе,
- ожидать устранения проблемы, УК обязаны рассмотреть жалобу не позже 1 месяца после ее принятия.
- в управление городской администрации, если меры по поданной жалобе не были своевременно рассмотрены УК. При обращении в администрацию следует написать новое заявление и приложить к нему второй экземпляр жалобы, ранее направленной в УК.
Сколько должна быть норма для квартиры и частного дома?
Для различных типов строения подача воды разная, тоже касается холодной и горячей воды. Для многоквартирных домов важно настроить напор так, чтобы вся сантехника и колонки могли работать на последнем этаже. Нормой давления за каждый дополнительный этаж является 0,4 бар, поток должен быть увеличен на каждые 4 метра строения.
Таким образом, в квартире должно быть давление равное 3-4 баррелям, если показатель ниже, то не будет работать сантехника, выше — также будут проблемы (например, многие стиральные машины работают только при напоре в 3 бар.).
Для расчета общего показателя напора воды в многоквартирном доме используется форма расчета, например, для пятиэтажного здания расчет давления подаваемой воды производится следующим образом:
10+(4*5)=30 атмосфер или метров, где:
- 10— минимальный показатель напора воды, который подается на 1 этаж;
- 4— условная или стандартная высота этажа;
- 5— количество этажей в здании.
Минимальным, утвержденным значением по стандартам строительных требований и СанПин, для пятиэтажного дома будет показатель в 30 атмосфер.
Для частного жилья, не повышающего высоту в 10 метров, напор в трубах должен быть равен от 1 атмосферной единицы до 3-х. При превышении 10-метровой отметки минимальное значение устанавливается на уровне в 2 атмосферы. Напор воды может быть различным для холодной и горячей воды.
Для холодной
Максимальное значение давления в трубах для холодной 6 атмосфер. Для бытовых потребностей достаточно поддерживать давление в контуре не более 3 атмосфер. При отсутствии достаточного напора, особенно в частных домах в летний период поливов, многие частники устанавливают насосы, которые при включении создают поток нужного напора.
Чем регламентируется
Давление в водопроводе регламентируется положениями СНиПа №2.042 от 1984г., и дополненным СНиП от 1985г.
В соответствии с этим нормативом проектируется вся водораспределительная сеть здания, начиная от подводки к зданию, и заканчивая водозаборными устройствами – смесительными кранами.
Для определения водяного давления сегодня используется несколько единиц измерения – бар, атмосферы, паскали и т.д. Все эти обозначения могут фигурировать в нормативно-проектной документации, в разметке делений манометров, в технических паспортах бытовой техники.
Такое разнообразие обозначений часто вносит неразбериху в головы жильцов, непосвящённых в глубины науки физики. Пользуясь нижеприведённой таблицей, вы сможете без проблем самостоятельно перевести показатели из одной метрической системы в другую.
В многоквартирном доме
Согласно эксплуатационным нормам, давление в водоподающем контуре для 1-этажного дома не должно опускаться ниже 1 бар. Для многоэтажных зданий такое входящее давление должно увеличиваться на 0,4 бар для каждого верхнего этажа.
Формула расчёта необходимого давления в трубах водоснабжения в пятиэтажном доме выглядит следующим образом:
1бар + (0,4бар х 5 этажей) = 3 бар.
Здесь 1 бар – это минимальный напор для 1-го этажа, 0,4 бар х 5 эт. – увеличение показателя в расчёте на каждый из последующих этажей дома.
В итоге, получаем минимальное давление, которое должно быть обеспечено на входе в пятиэтажку, в 3 бара. По этой же формуле можно рассчитать, какое давление воды в водопроводе многоквартирного дома должно быть, при наличии в нём 9, 12…15 этажей. Для увеличения напора можно поставить повышающий насос.
В частном доме
Для 1-этажного дома СНиП регламентирует технический минимум в 1 атмосферу. Такой напор позволяет безотказно функционировать душевым и кухонным смесителям, унитазам и прочему стандартному сантехническому оборудованию.
Однако, следует учитывать, что данный норматив составлялся ещё в далёком 1984г., когда в распоряжении жильцов ещё не было такого количества бытовой техники. Для их нормальной работы потребуется значительно больший напор воды – как минимум, 2 атм. Это также следует учитывать при проектировки водопроводной системы частного жилого дома.
В чем измеряется напор в трубах?
Согласно требованиям СанПин давление воды в трубах измеряется следующими величинами:
- Величина водяного столба измеряется в миллилитрах водяного столба, она помогает контролировать давление воды при нормальной плотности и температуре в 4 С.
- Техническая атмосфера (ат); величина, которая равна давлению одного килограмма жидкости на один сантиметр поверхности.
- Бар — используется при обозначении давления в документации, литературе, справках. Один бар приравнивается к 1,02 ат. Чаще всего данный показатель приписывают в технических описаниях приборов, бытовой техники.
- Паскаль — показатель давления силы величины в 1 Ньютон на 1 кв.м. поверхности. При переводе в атмосферы 1 Паскаль равен 0,00001 ат. Данную величину используют при проведении научных расчетов. Ее не используют при строительстве водопровода и измерении давления потока в быту.
- Фунт на квадратный дюйм поверхности (PSI), примерно равен 0,07 атмосферам. Располагается на шкалах измерительных приборов импортных компрессоров, например, приборов измерения накаченности шин автомобилей, также используется водопроводчиками рубежом, в отечественных конторах такими приборами не пользуются.
Как установить виновника плохого напора
Прежде всего, низкое обеспечение снабжения водой позволяет выявить следующие неполадки:
В данном случае потребуется произвести замену или починить установки.
- Не исключена возможность наслоения на стенки труб известкового налета. Для этого потребуется довольно простой, но эффективный «дедовский способ» очищения обычным сантехническим тросом или легким простукиванием коммуникаций;
- Произвести проверку смесителей и водяных фильтров. Они могут быть неработоспособны или забиты солевыми отложениями и создавать дополнительные условия понижения уровня давления;
- В случае слабого напора горячей воды, поступающей через газовую колонку, следует прочистить радиатор или заменить установленный фильтр.
Если указанные причины не влияют на ограничение водяного потока, следствием плохого давления может оказаться:
- затруднение прохода воды, изъяны в стояках;
- трудности в работе оборудования в подвальном помещении в местах соединения с магистральной коммуникацией;
- непрофессиональный монтаж водопроводных труб;
- слабый уровень давления, поступающий с насосной станции.
При подобных недостатках пользователь имеет право обратиться в инстанции, отвечающие за бесперебойный процесс водоснабжения.
Как определяется?
Прибор для измерения давления воды, который стандартно используется в России — это манометр. Стоимость наиболее доступных механических марок варьируется в пределах 150-200 рублей, цифровые аналоги прибора обойдутся дороже от 10 000 рублей.
Измерение воды в трубопроводе легче произвести на первоначальном этапе его строительства, когда на линии прохождения воды врезается прибор измерения давления. В таком случае, достаточно просматривать шкалу, когда вода включена.
По желанию владельца манометры могут устанавливать внутри квартиру или частного дома в непосредственной близости от счетчика, для многоквартирного дома манометры располагают в подвале либо перед входом каждого водопотребителя, так как вначале вхождения труб в квартиру наблюдается критичное давление, а внутри помещений оно разнится.
С этой точки зрения строителей, критичными местами внутреннего водопровода являются:
- области пересечения труб;
- врезка запорной и регулирующей арматуры;
- места расположения магистральных фильтров;
- места расположения поворотов и тройников.
На практике чаще всего используется манометр, который устанавливается на внутреннем водопроводе внутри квартиры или частного дома. Располагают прибор в непосредственной близости от вентиля переключения воды, отсекающего квартиру от центрально стояка водоснабжения.
Причины слабого и избыточного напора
Чаще всего снижение напора воды происходит из-за естественного износа трубопровода. К тому же, если для его прокладки использовались металлические трубы, то со временем напор будет снижаться из-за коррозии.
Проблема может также заключаться в наличии известкового налета на стенках труб. Он появляется из-за слишком жесткой воды.
Причинами слабого напора также являются:
- Не соответствующая параметрам системы напорная установка. Очень часто в системах автономного водоснабжения воду приходится поднимать с расположенных достаточно глубоко водоносных слоев.
Затем доводить до потребителей, находящихся на большом расстоянии от станции, да еще и на разной высоте. Если мощность насосов не соответствует этой ситуации, напор будет слабым. - Низкий ресурс самой скважины, из которой берут воду. Даже, если изначально все было нормально, источник постепенно опустошается, и давление снижается.
- Появление новых точек водозабора, которые могут работать одновременно – например, приобретают еще посудомоечную машину или ванну с гидромассажм. Если в проекте их появление учтено не было, то теперь придется его переделывать, возможно, покупать дополнительное оборудование.
В случае избыточного напора воды возможны два варианта – либо оборудование было подобрано со слишком большим запасом по мощности, либо внутри системы есть воздушная пробка.
Манометр для измерения
Если при прокладке трубопровода не был установлен манометр, то измерить давление можно переносным устройством. Он предполагает произведение замеров непосредственно в точке эксплуатации. Особенно данный прибор нужен при поиске места пониженной или завышенной области давления воды.
Для реализации данного метода понадобится следующее:
- манометр со шкалой;
- удлинители для установки;
- набор из переходников для подключения к трубам;
- фторопластовая лента ФУМ для герметизации труб.
Подключение прибора осуществляет сантехнический мастер либо сам владелец, если располагает необходимыми инструментами. Тогда уровень давления возможно определить в любой интересующей точке водопроводной сети.
После подсоединения манометра осуществляется включение напора воды и производится замер искомой величины. При разгерметизации водопровода следует помнить о необходимости закрытия вентиля подачи воды в квартиру.
Правила подключения манометра
Для удобства и доступности манометра необходимо на входную резьбу на самом корпусе прибора навинтить специальный удлинитель, именно он будет подключаться с магистралью переходника к трубе. Полученная таким образом конструкция устанавливается в любой точке водопроводной сети.
При возникновении ситуаций, когда не удается подобрать соответствующие переходники, решением становится использование обычного резинового шланга, который надевают на манометр, а другой конец подсоединяют к измерительной точке.
Давление воды в водопроводе должно соответствовать государственным требованиям, отображенным в нормативе СанПин. Для контроля водопроводного потока используется специальный измерительный прибор — манометр, он может быть врезан в сеть стационарно или использоваться как переносной прибор. Измерять давление воды должен сантехнический работник, инспектор водоканала, но при наличии опыта и навыков работы с водопроводом, это можно осуществить самостоятельно.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
В чем измеряется давление воды в водопроводе холодного либо тёплого водоснабжения? Как именно снимаются замеры давления? Существуют ли какие-то нормативные границы его значения? В данной статье мы попытаемся ответить на эти вопросы, а заодно обучиться рассчитывать падение давления в водопроводе с известными параметрами.
Способы снятия показаний
Теоретические знания нормативных значений, касающихся водонапора, позволяют переходить к практике, дающей ответ на вопрос, как измерять в домашних условиях давление воды в кране или других водоразборных точках квартиры.
Способ #1 — применение стационарных манометров
Основным прибором для замеров давления в водопроводных коммуникациях является манометр. Существует несколько видов устройств этого назначения, отличающихся конструктивно и по принципу работы.
Наиболее распространённым типом прибора для снятия показаний давления воды является механический манометр. Он надёжен в эксплуатации, имеет легко читаемую шкалу значений и информационный циферблат
Часто контроль давления воды в квартире ограничивается показаниями прибора, установленного на границе отсекающей внутриквартирный и центральный трубопроводы. Однако в реальности показания такого манометра будут являться не совсем корректными и принимаемыми с некоторыми погрешностями.
Это обусловлено тем, что не учитываются все потери давления на элементах внутренней разводки квартиры (фильтры, тройники, запорная и регулирующая арматура). Кроме этого, на свободный напор воды оказывают влияние повороты и участки с изменением сечений трубопроводов.
Поэтому лучшим вариантом является оснащение манометрами всех входов точек потребления воды в квартире. Это вполне доступно на этапах строительства жилья или в ходе ремонтных работ по замене трубопроводов водоснабжения.
Отсутствие стационарно установленных приборов не лишает потребителя возможности произвести замер водяного давления в любой водоразборной точке другими способами.
Способ #2 — использование переносного манометра
Особенностью переносного измерительного прибора является его универсальность и возможность несложной установки на трубопроводах и такого же простого демонтажа.
Применение данного метода позволяет измерять водяное давление непосредственно на входе каждого сантехнического прибора, влияющего на её напор.
Собрать мобильный манометр можно своими руками, усовершенствовав покупной заводской прибор. Для этого необходимо: 1 — обычный водяной манометр со шкалой до 6 бар; 2 — резьбовой удлинитель; 3 —переходник с резьбы манометра 3/8 дюйма на полудюймовую резьбу удлинителя
Для уплотнения резьбовых соединений используется фум-лента.
Наиболее удобной точкой подключения для проведения замера давления воды является душ.
Алгоритм проведения измерений следующий:
- Душевая лейка откручивается от шланга.
- На шланг монтируется манометр.
- Открывается кран на душе.
- Замеряется давление.
Для снятия корректных показаний прибора необходимо в процессе замера избавиться от воздушной пробки. Устраняется она путем нескольких переключений смесителя с крана на душ или открытием и закрытием другого крана в системе водопровода.
Если нет соответствующего переходника, то вместо него можно подобрать шланг с диаметром, позволяющим подключить его к манометру. Соединение со шлангом душа в этом случае производится через штуцер с резьбой ½ дюйма.
Напор воды в течение суток может колебаться, поэтому для достоверности снимаемых показаний измерения рекомендуется производить несколько раз, в том числе в период пикового разбора воды.
Способ #3 — бесприборное определение давления
Данный способ позволяет с определённой степенью погрешности измерить давление воды в точке подключения к сантехприборам без использования специальных измерительных устройств.
Для проведения замеров необходимо приобрести прозрачный шланг/трубку ПВХ по длине около двух метров и с диаметром, позволяющим подключить его к водопроводному крану
Эксперимент с использованием прозрачного ПВХ шланга проводится по следующей методике:
- Шланг одним концом подключается к точке разбора, выставляется и, желательно, фиксируется в вертикальном положении.
- Открывается кран и трубка заполняется водой до отметки, соответствующей нижней части крана (нулевой уровень).
- Верхнее отверстие герметично закрывается.
- Открывается на максимальный напор водопроводный кран.
- Измеряется высота водяного столба от нулевого уровня до нижней границы воздушной пробки (Н).
- Фиксируется высота воздушной пробки (h).
Измерения расстояний необходимо проводить не сразу, а через 1-2 минуты, после того, как под давлением воды из открытого крана в шланге образуется воздушная пробка.
Формула для расчета приближённого значения давления воды из открытого крана, при использовании в качестве манометра прозрачного шланга, будет следующим. Р=Ратм × (Н + h) / h
За величину Ратм принимается значение атмосферного давления в трубке до начала эксперимента — 1 атм.
Единицы
Для начала узнаем, какие конкретно единицы измерения давления воды в водопроводе употребляются на данный момент.
Атмосфера
Эта единица соответствует атмосферному давлению на уровне моря. Тут, но, имеется маленькая тонкость: речь заходит об избыточном давлении довольно атмосферного. Его значение в водопроводе в 0,2 атмосферы, продемонстрированное манометром, соответствует полному значению в 1,2 атмосферы.
Полезно: вместо слова «атмосфера» довольно часто употребляется равноценное понятие — кгс/см2. Физический суть единицы — упрочнение, с которым масса в 1 кг при земном ускорении свободного падения будет давить на площадь в 1 см2.
Устаревшая единица измерения, заимствованная из употреблявшейся до СИ системы измерений СГС. О ней достаточно знать, что бар примерно (с точностью около 2%) равен атмосфере. Частенько манометр для измерения давления воды в водопроводе имеет две шкалы — в барах и мегапаскалях.
При каких значениях нормально функционирует техника
Для нормального функционирования стиральной машины необходимо, чтобы давление было не ниже полутора атмосферы. Посудомоечная машина также работает при 1,5 атмосферах. Что касается индивидуального отопления квартир путем использования электрических и газовых котлов, то здесь все сугубо индивидуально.
Давление воды для полноценного потребления
Задаетесь вопросом о том, какое давление воды в водопроводе многоквартирного дома должно быть? Ответ прост, что касается раковины, смесителей, душевых кабин, унитазов и биде, то здесь давление должно быть не менее чем 0,3 атмосферы. Наибольшие потребности у джакузи с функцией гидромассажа, здесь давление должно быть не менее 4 атмосфер.
Опасность излишне сильной подачи
Особенно это касается старых многоэтажных домов, где ремонт водопровода не производился давно или не производился никогда. Здесь трубы уже износились, коррозия частично разъела металл за время долгой эксплуатации. Поэтому, излишнее давление может привести к протечке и затоплению соседей. В этом случае рекомендуется, перед счетчиками, устанавливать регулятор давления.
Для обычных пластиковых труб рекомендовано давление порядка 10 атмосфер. То есть, этот предел превышать нельзя.
Гидроудар – сильное одноразовое повышение давления в момент включения подачи воды. Это может быть после ремонта, когда насос сразу же включается на полную мощность и получается резкий толчок, который приводит к срыву кранов, выходу из строя счетчиков, появлению трещин на корпусе латунных фитингов, а также к обрыву гибких шлангов.
Замеры
Прибор для измерения давления воды в водопроводе, как мы знаем, именуется манометром. Цена наиболее доступных манометров начинается приблизительно от 150-200 рублей; но, цифровые устройства смогут обходиться в единицы а также десятки тысяч.
Метод измерения интересующего нас параметра своими руками несложен донельзя:
- Подмотанный льном либо другим герметизирующим материалом прибор вкручивается в контрольный вентиль.
- Вентиль раскрывается, по окончании чего снимается замер.
Контрольные вентиля для снятия замеров постоянно присутствуют в элеваторном узле (подача, обратка и смесь по окончании элеватора) и в водомере (в большинстве случаев, до и по окончании счетчика). При необходимости снять замер в произвольной точке системы водоснабжения это несложно сделать, вкрутив манометр вместо заглушки в один из стояков и запустив его.
Как неизменно, имеется последовательность тонкостей.
- Дабы составить детальную картину работы водопровода, измерения необходимо проводить в пик водоразбора, приходящийся на вечерние часы.
- Неизменно подключенный к водопроводу прибор частенько «залипает»: стрелка застревает в одном положении. Дабы этого не случилось, вместо контрольного вентиля ставится трехходовой кран с дренажным отверстием, разрешающий скинуть воду из его корпуса по окончании замера.
- Латунная трубная резьба неизменно снимаемого прибора быстро изнашивается. Решить проблему окажет помощь несложная инструкция: снабдите манометр металлическим удлинителем.
Что за устройство?
Чтобы выровнять изменяющийся напор воды, конструкторы разработали новое устройство – стабилизатор давления воды (СДВ). Его назначение в поддержании постоянного давления воды на выходе, при повторяющемся плавном изменении напора на входе.
Прибор представляет собой перекрывающий кран, по устройству схожий с регулятором давления. Только управление запирающим клапаном выполняется электрическим приводом. Питание СДВ осуществляется от сети 220 вольт.
СДВ обязательно работает в паре со вторым гидроаккумулятором. Так что запаса двух баков хватит надолго, если расходовать экономно.
Нормативы
Вот нормы давления воды в водопроводе, содержащиеся в действующем СНиП 2.04.01-85.
| Размещение точки водоразбора | Давление, МПа |
| Нижняя в здании | Не более 0,45 |
| Нижняя в здании, возведенном в районе со ветхой застройкой | Не более 0,6 |
| Верхняя в здании | не меньше 0,2 |
Как несложно подсчитать, давление воды в муниципальном водопроводе в общем случае может различаться от его значения на верхнем этаже всего на 0,25 МПа, что соответствует напору в 25 метров. При большей высоте здания на средних этажах обязана устанавливаться промежуточная подкачка.
Но: на практике все привычные автору насосные станции находятся в подвале дома либо в отдельном строении. При их работе на первых этажах в точках водоразбора в полной мере возможно 8 — 9 кгс/см2.
На практике типовые значения давления в магистралях и трассах таковы:
- ХВС — 3 — 4 кгс/см2.
- ГВС — 3,5 — 6,5 кгс/см2.
Падение напора
При токе воды через трубу давление на выходе будет меньше, чем на входе.
Падение определяется несколькими факторами:
- Диаметром трубы.
- Ее длиной.
- Шершавостью ее стенок.
Пластиковый водопровод обладает куда более гладкими стенками, чем любой металлический.
- Скоростью потока в ней.
Для расчета используется формула H = iL(1+K).
В ней:
- H – падение напора в метрах. Чтобы перевести его в атмосферы, достаточно полученное значение разделить на 10.
- i – гидравлический уклон, определяющийся диаметром, материалом трубы и скоростью потока в ней.
- L -длина трубы в метрах.
- K – коэффициент, для систем хозяйственно-питьевого водоснабжения принимаемый равным 0,3.
Где взять значение гидравлического уклона? В так называемых таблицах Шевелева. Приведем фрагмент одной из них, актуальной для новой стальной трубы размером ДУ15.
| Расход воды, л/с | Скорость потока, м/с | 1000i |
| 0,17 | 1,00 | 266,2 |
| 0,18 | 1,06 | 296,1 |
| 0,19 | 1,12 | 327,6 |
| 0,20 | 1,18 | 360,5 |
| 0,25 | 1,47 | 560,4 |
| 0,30 | 1,77 | 807,0 |
| 0,35 | 2,06 | 1098 |
Значение 1000i – это гидравлический уклон при протяженности трубы в 1 км. Чтобы рассчитать значение i для погонного метра, достаточно разделить его на 1000.
Так, для стальной трубы ДУ15 длиной 25 метров при расходе воды через нее в 0,2 л/с падение напора составит (360,5/1000)*25*(1+0,3)=11,7 метра, что соответствует разнице давлений в 1,17 кгс/см2.
Приведенные значения гидравлического уклона актуальны для новых труб. Со временем известь и ржавчина увеличат их гидравлическое сопротивление и уменьшат просвет.
