Колпаковая печь — уникальное устройство, широко используемое в домашних и промышленных условиях. В статье рассмотрим принцип работы колпаковой печи и предоставим пошаговую инструкцию по её изготовлению. Эта информация будет полезна как для желающих создать печь для обогрева или приготовления пищи, так и для специалистов, интересующихся эффективными технологиями отопления и сжигания топлива. Понимание работы колпаковой печи и её конструктивных особенностей поможет оптимизировать процессы теплопередачи и энергосбережения.
Принцип работы колпаковой печи Кузнецова
Основной принцип функционирования колпаковых печей заключается в свободном движении газов.

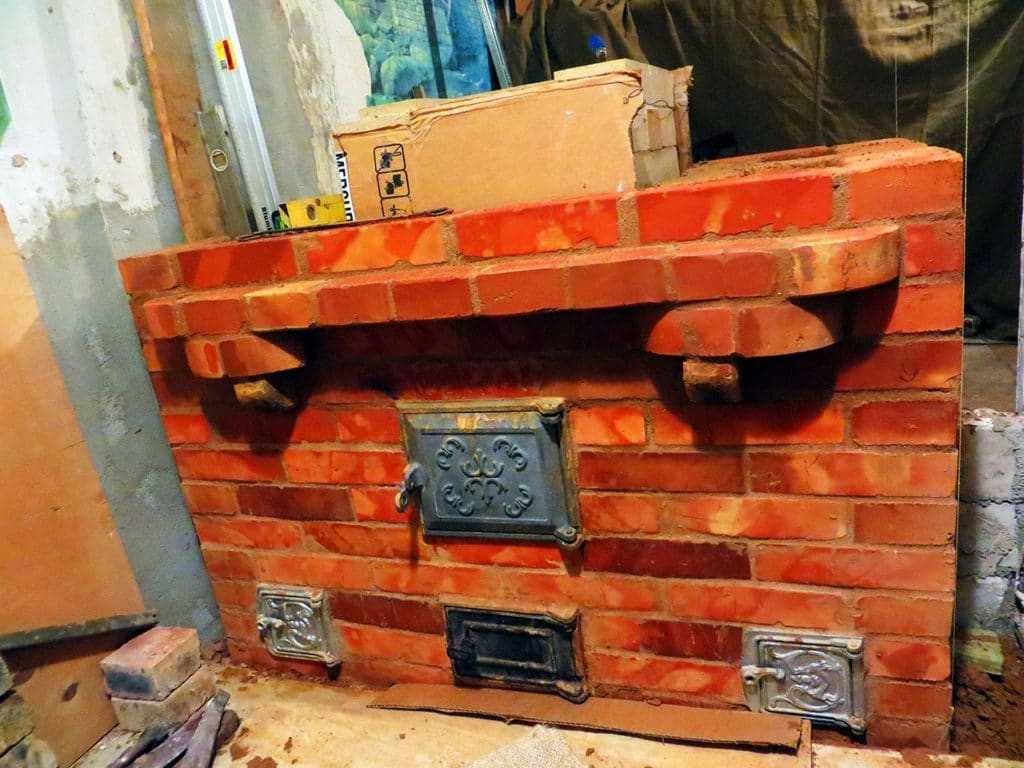

Колпаковая печь Кузнецова
Традиционное канальное отопление, представленное классическими русскими печами, подразумевает перемещение нагретого воздуха по дымоходу. Стены дымохода нагреваются, передавая тепло в помещения, в то время как остывший воздух, под действием тяги, выходит наружу через трубу. Однако у канальных печей имеются значительные недостатки:
- быстрая потеря тепла,
- неравномерный прогрев, что может привести к разрушению конструкции,
- образование большого количества сажи,
- низкий коэффициент полезного действия.
Работа колпаковой печи Кузнецова заключается в вытеснении остывшего воздуха из-под колпака горячими потоками. В конструкции этой печи предусмотрены один или два колпака, которые задерживают теплый воздух. Остывая, он вытесняется новыми горячими потоками. Проходя через колпаки, воздух под действием вытеснения выходит из печи. Процесс горения и регулировка температуры в колпаковой печи происходят автоматически. Количество колпаков определяется числом отапливаемых помещений. Чем больше площадь, которую необходимо обогреть, тем больше колпаков требуется. Это обеспечивает необходимую производительность.
Колпаковая печь может выполнять две функции. Колпак может использоваться как для приготовления пищи, так и для нагрева жидкости. В зависимости от функциональных особенностей печи Кузнецова можно выделить следующие виды:
- Отопительные – предназначены для обогрева одного или нескольких помещений.
- Варочные – позволяют готовить пищу.
- Банные – используются для обогрева бань.
- Каминные – служат для оформления интерьера.
- Барбекю – устанавливаются на улице и выполняют функции гриля или мангала.
- Комбинированные – наиболее популярный тип печей, совмещающий отопительные функции с другими.
Независимо от типа и назначения колпаковой печи, принцип её работы остается неизменным.
Колпаковая печь представляет собой эффективное решение для обогрева и приготовления пищи, которое находит применение как в быту, так и в промышленных условиях. Эксперты отмечают, что принцип работы этой печи основан на конвекции и радиации тепла, что обеспечивает равномерное прогревание пространства. Важным аспектом является правильная конструкция дымохода, который способствует эффективному удалению продуктов сгорания и улучшает тягу.
При изготовлении колпаковой печи рекомендуется следовать пошаговой инструкции. Сначала необходимо подготовить фундамент, который должен быть устойчивым и прочным. Затем следует создать каркас из кирпича или камня, обеспечивая необходимую теплоизоляцию. После этого устанавливается колпак, который играет ключевую роль в распределении тепла. Завершающим этапом является монтаж дымохода, который должен быть герметичным и правильно спроектированным. Эксперты подчеркивают, что соблюдение всех этапов гарантирует долговечность и эффективность работы печи.
https://youtube.com/watch?v=gaXyWyDm2mk
Расчёт колпаковой печи
Определение размеров будущей печи основывается на теплопотерях обогреваемого пространства. Этот процесс не так прост, и для его выполнения может потребоваться помощь специалиста.
Первым шагом является вычисление объема помещения. Для этого следует измерить размеры по внешнему периметру здания. Это связано с тем, что тепло теряется через наружные стены. Затем полученный объем нужно умножить на 21.
Почему именно на 21? Это количество килокалорий, необходимое для нагрева одного кубического метра до 18 градусов при температуре на улице -30. Однако стоит отметить, что это значение не является фиксированным и может колебаться от 21 до 50.
Результат, который вы получите, и будет представлять собой теплопотери данного помещения. Следующий шаг — разделить теплопотери на 300. Это число отражает теплоотдачу одного квадратного метра печи, то есть поверхности, которая будет нагреваться. Полученное значение станет внешними размерами вашей будущей печи.
Если вы начинаете строительство без предварительного опыта, рекомендуется использовать готовые схемы для внутреннего устройства печи, а не разрабатывать их самостоятельно.
| Этап изготовления | Описание действия | Необходимые материалы/инструменты |
|---|---|---|
| 1. Проектирование и расчеты | Определение размеров печи, толщины стенок, объема топки и колпаков. Расчет необходимого количества кирпича, раствора, металла. | Бумага, карандаш, линейка, калькулятор, справочники по печному делу. |
| 2. Подготовка фундамента | Выбор места для печи. Устройство прочного, негорючего фундамента, способного выдержать вес печи. | Щебень, песок, цемент, арматура, опалубка, лопата, уровень. |
| 3. Укладка первого ряда (основания) | Укладка первого ряда кирпичей на фундамент, строго по уровню. Формирование зольника и поддувала. | Кирпич полнотелый керамический, кладочный раствор (глина+песок), мастерок, уровень, рулетка. |
| 4. Формирование топки и колпаков | Постепенная укладка кирпичей, формирование стенок топки, перекрытий и колпаков. Важно соблюдать перевязку швов. | Кирпич полнотелый керамический, огнеупорный кирпич (для топки), кладочный раствор, мастерок, уровень, отвес. |
| 5. Установка топочной и поддувальной дверцы | Монтаж дверец в процессе кладки, с использованием проволоки для крепления. | Топочная дверца, поддувальная дверца, стальная проволока, асбестовый шнур (для уплотнения). |
| 6. Устройство дымохода | Формирование дымовых каналов и вывод дымохода на крышу. Обеспечение герметичности. | Кирпич полнотелый керамический, кладочный раствор, мастерок, уровень, дымоходные трубы (при необходимости). |
| 7. Установка задвижек | Монтаж задвижек для регулирования тяги и перекрытия дымохода. | Задвижки (вьюшки), стальная проволока. |
| 8. Сушка и первая протопка | Постепенная сушка печи в течение нескольких недель. Первая протопка с небольшим количеством дров. | Дрова, спички/зажигалка. |
| 9. Отделка (по желанию) | Штукатурка, облицовка плиткой или другие виды отделки для улучшения внешнего вида и теплоаккумулирующих свойств. | Штукатурная смесь, плитка, клей для плитки, шпатель, мастерок. |
Интересные факты
Вот несколько интересных фактов о колпаковой печи и её принципе работы:
-
Принцип термоса: Колпаковая печь работает по принципу термоса, где тепло сохраняется за счет конструкции и материалов. Колпак, который накрывает топку, создает эффект «теплового насоса», позволяя максимизировать теплоотдачу и минимизировать потери тепла.
-
Экономия топлива: Благодаря своей конструкции, колпаковые печи значительно экономят топливо по сравнению с традиционными печами. Они могут использовать различные виды топлива, включая дрова, уголь и даже отходы, что делает их экологически чистым вариантом.
-
Многофункциональность: Колпаковые печи могут использоваться не только для отопления, но и для приготовления пищи. Их можно оснастить различными дополнительными элементами, такими как духовки или варочные поверхности, что делает их универсальным решением для дач и загородных домов.
Если вам нужна пошаговая инструкция по изготовлению колпаковой печи, дайте знать!
https://youtube.com/watch?v=igIEw4doYqg
Необходимые материалы
Перед началом строительных работ важно приобрести все необходимые материалы и подготовить инструменты, чтобы избежать задержек в процессе.
Огнеупорный кирпич
Материалы для возведения печи:
- огнеупорный кирпич — для создания топки,
- огнеупорная мастика — для внутренней части топки,
- керамический кирпич (не ниже марки м150),
- цемент, песок и глина – для формирования основания и кирпичной кладки,
- древесина – для изготовления опалубки,
- деревянные бруски 50х50 – устанавливаются по углам для обеспечения ровной кладки,
- металлические уголки, арматура, проволока, пластины,
- специальная фольга для основания,
Инструменты для постройки “Кузнецовки”:
- дрель с венчиком для замешивания раствора,
- совковая и штыковая лопата,
- мастерок,
- болгарка (большая или маленькая),
- строительный уровень (большой),
- рулетка,
- молоток для каменщика,
- ёмкость для раствора,
- пила (ручная или электрическая).
Это минимальный набор инструментов, без которого добиться желаемого результата будет сложно.
Возведение колпаковой печи
Перед тем как приступить к самостоятельной постройке печи Кузнецова, важно учесть несколько ключевых моментов:
- На большинстве схем не всегда явно указано, что внутреннюю кладку огнеупорного кирпича следует выполнять на ребро. Керамический кирпич можно укладывать по своему усмотрению.
- Связывание кирпичей проволокой необходимо осуществлять через каждые 2-3 ряда.
- Первую растопку следует проводить при минимальных температурах, постепенно увеличивая жар.
- Обработка внешнего кирпича огнеупорным составом является желательной, но не обязательной.
- Все металлические элементы печи должны устанавливаться с учетом возможного расширения при высоких температурах.
- Перед началом кладки необходимо проверить кирпич на наличие трещин, сколов и других дефектов.
- Основание печи должно быть выполнено отдельно от фундамента самого здания.
- При укладке кирпича между огнеупорным и керамическим кирпичом следует оставлять небольшой зазор, чтобы предотвратить разрывы кладки при температурном расширении.
Порядовка представляет собой набор чертежей, которые описывают поэтапное строительство печи. На этих чертежах детально изображен каждый ряд кирпичей. Вносить изменения в данные схемы крайне не рекомендуется, так как они основаны на проверенных методах.
Пошаговое руководство по строительству колпаковой печи:
Шаг 1 — фундамент
После того как вы определились с проектом будущей печи, важно создать надежный фундамент для неё. Фундамент печи не должен соединяться с фундаментом здания. Основание должно быть ровным, чтобы избежать возможных деформаций в будущем. Сам фундамент должен возвышаться на 20 сантиметров над уровнем пола и превышать размеры печи по периметру на 10 сантиметров. После выемки ямы и установки опалубки, следует уложить песчаную подушку толщиной около 20 см, затем установить армирующий каркас из металлических прутьев и можно приступать к заливу раствора.
Шаг 2 — кладка печи
После полного застывания основания можно переходить к кирпичной кладке. Прежде чем начать укладку первого ряда, следует уложить на фундамент слой отражающей фольги. Если строение деревянное, то перед фольгой необходимо разместить лист асбеста.
Порядовки для колпаковой печи:
Керамический кирпич обозначен красным цветом, огнеупорный – жёлтым.
Некоторые кирпичи потребуется разрезать пополам, а другие – обрабатывать для получения нестандартной формы.
Кладку следует выполнять аккуратно и равномерно. Укладка боковых стенок должна осуществляться справа налево. На втором ряду устанавливается дверца поддувала и окошко для чистки печи. После завершения второго ряда можно начинать формировать дымовой канал.
Затем укладываются ряды между поддувалом и дверцей печи. В этот же период создаются внутренние перегородки. На пятом ряду необходимо установить колосник.
Строительство печи по порядовке – задача несложная, однако важно выполнять все этапы внимательно, чтобы избежать ошибок.
Шаг 3 — проверка
После завершения кладки необходимо подождать не менее 24 часов, чтобы раствор полностью застыл. По истечении этого времени можно приступать к проверке печи.
Для первой растопки потребуется лишь небольшое количество топлива. Температуру следует увеличивать постепенно. В процессе такой проверки печь будет подвергаться обжигу, что позволит оценить её работоспособность и герметичность.
Если будут выявлены проблемы с герметичностью, их следует устранить как можно скорее. При пробном разогреве температура должна достигать 700-900 градусов.
Одной из особенностей колпаковых печей Кузнецова является технология «плавающей топки».
Для этого типа топки применяется сухой шов.
Сухой шов представляет собой специальный зазор, расположенный на дне топки у крайнего угла. Он обеспечивает безопасное разделение газов в топке на горячие и холодные.
При кладке граней можно использовать закруглённый кирпич, который гармонично впишется в различные стили интерьера. Кроме того, закруглённые края менее подвержены деформациям от физических воздействий.
При выборе материала для теплоотражения может возникнуть вопрос о покупке рубероида вместо теплоотражающей фольги. Однако предпочтительнее использовать фольгу из-за её металлической основы.
В заключение, можно сказать, что печь Кузнецова по готовым порядовкам может быть построена человеком без опыта. Тем не менее, важно строго следовать правилам и технологиям, указанным в чертежах, так как это является залогом успешного результата. Размеры можно изменять, но необходимо помнить о правильной порядовке. Личные изменения могут привести к негативным последствиям.
Если возникнут определённые трудности, лучше обратиться за помощью к специалистам, особенно при строительстве печи с двумя и более колпаками.
Преимущества и недостатки “Кузнецовок”
Колпаковые печи обладают множеством преимуществ по сравнению с другими типами отопительных устройств:

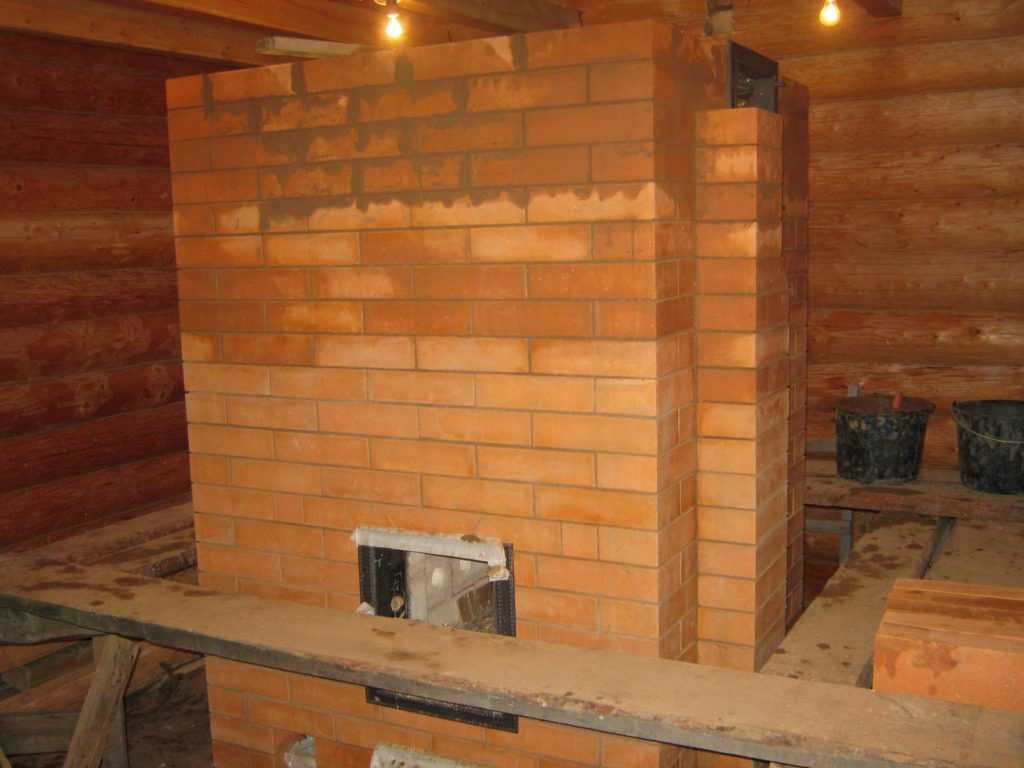

Колпаковая печь
- Главным достоинством колпаковых печей является их высокий коэффициент полезного действия, который составляет около 80-85%. Это значительно превышает показатели других печей.
- Процесс сгорания топлива происходит при очень высоких температурах, без применения дополнительных технологий.
- Для колпаковых печей можно использовать любое топливо, при этом образуется минимальное количество сажи.
- Благодаря низкому уровню сажи, такие печи не требуют частой чистки.
- Колпаковую печь можно легко интегрировать с системой водяного отопления, не изменяя её технические характеристики.
- Короткий дымоход позволяет сэкономить на строительных материалах, при этом тяга остаётся на высоком уровне.
- Эти печи подходят для любых помещений, независимо от их размеров и назначения.
- Дизайн колпаковой печи можно адаптировать под различные пожелания заказчика.
- В колпаковых печах нет необходимости в активном использовании вьюшки, так как воздух распределяется самостоятельно.
- Долговечность. Благодаря равномерному нагреву и остыванию, печь менее подвержена деформации.
- Простота сборки. Даже человек без опыта, следуя инструкциям, может собрать печь Кузнецова, хотя это не всегда так.
Недостатков у колпаковых печей значительно меньше, чем достоинств. К их минусам можно отнести:
- Необходимость привлечения специалиста для строительства нескольких куполов, что может потребовать дополнительных затрат.
- Большие размеры. Однако и традиционные русские печи не отличаются компактностью.
- Не всегда удаётся достичь 80% КПД, чаще всего этот показатель составляет 55-60%.
Правильно выбранная колпаковая печь обеспечит не только отопление жилых помещений, но и поможет в приготовлении пищи или нагреве воды.
https://youtube.com/watch?v=bQSyZ-xUbfg
Уход и обслуживание колпаковой печи
Уход и обслуживание колпаковой печи являются важными аспектами, которые обеспечивают её долговечность и эффективность работы. Правильный уход не только продлевает срок службы устройства, но и способствует качеству выпечки и экономии топлива. Рассмотрим основные рекомендации по уходу и обслуживанию колпаковой печи.
Регулярная чистка
Одним из ключевых моментов в обслуживании колпаковой печи является регулярная чистка. Накопление жира, остатков пищи и золы может привести к ухудшению теплообмена и, как следствие, к снижению эффективности работы печи. Рекомендуется проводить чистку после каждого использования:
- Удаление остатков пищи: После окончания работы печи дайте ей остыть, затем удалите все остатки пищи с поверхности и из камеры.
- Чистка дымохода: Дымоход необходимо очищать от сажи и копоти не реже одного раза в месяц, особенно если печь используется часто.
- Обработка внутренних поверхностей: Внутренние стенки печи можно протирать влажной тряпкой с использованием мягкого моющего средства, чтобы избежать накопления жира.
Проверка состояния
Регулярная проверка состояния колпаковой печи поможет выявить возможные проблемы на ранней стадии:
- Осмотр на наличие трещин: Периодически проверяйте стенки печи на наличие трещин или повреждений, которые могут привести к утечке тепла.
- Проверка герметичности: Убедитесь, что дверцы и другие элементы конструкции плотно закрываются, чтобы избежать потерь тепла.
- Контроль за состоянием теплообменников: Если ваша печь оборудована теплообменниками, следите за их состоянием и чистотой.
Обслуживание топливной системы
Если ваша колпаковая печь работает на твердом топливе, важно следить за состоянием топливной системы:
- Проверка подачи топлива: Убедитесь, что система подачи топлива работает исправно и нет засоров.
- Хранение топлива: Топливо должно храниться в сухом месте, чтобы избежать его увлажнения и ухудшения качества горения.
Профессиональное обслуживание
Несмотря на то, что многие аспекты ухода можно выполнять самостоятельно, рекомендуется периодически обращаться к профессионалам для проведения более глубокого обслуживания:
- Проверка дымохода: Специалисты могут провести полную проверку дымохода и очистку, что значительно повысит безопасность эксплуатации печи.
- Технический осмотр: Профессионалы могут выявить скрытые проблемы и провести необходимые ремонтные работы.
Соблюдение этих рекомендаций по уходу и обслуживанию колпаковой печи поможет вам не только продлить срок её службы, но и обеспечить качественное и безопасное использование в процессе приготовления пищи.
Вопрос-ответ
Как работает колпаковая печь?
Дрова в печи горят при температуре 450-550 градусов С. В печах, имеющих систему оборотов, газы с этой температурой движутся внутри печи и обогревают её. Не сгоревшие в процессе пиролиза вещества оседают внутри печи в виде сажи и смолянистых отложений, впитывающихся частично в кирпич.
Схема работы печки?
Действие печи основано на распространении огня сверху вниз. Топливо поджигается в верхней части благодаря использованию воздухоподводящей трубы. При горении газы отсасываются через дымоход. Контроль подачи воздуха осуществляется заслонкой: процесс горения трансформируется в тление.
Какое расстояние должно быть между печкой и стеной?
Безопасное расстояние от печи до стены. Соблюдение безопасного расстояния между печью и стеной — ключевое требование при установке отопительного оборудования в бане. Оно позволяет избежать перегрева строительных конструкций и предотвратить пожар. Расстояние от печи до стены должно быть не менее 32–38 см.
Сколько кирпича надо на печь Кузнецова?
Для осуществления кладки такого рода отопительного устройства понадобится схема. Материалы, требующиеся для работы: полнотелый красный кирпич – 755 шт. Шамотный кирпич – 65 шт.
Советы
СОВЕТ №1
Перед началом изготовления колпаковой печи тщательно изучите все доступные материалы и инструкции. Это поможет вам избежать распространенных ошибок и сэкономить время и ресурсы.
СОВЕТ №2
Обратите внимание на выбор материалов. Используйте только качественные и огнеупорные материалы, чтобы обеспечить долговечность и безопасность вашей печи.
СОВЕТ №3
При сборке печи следуйте пошаговой инструкции и не спешите. Тщательная работа на каждом этапе гарантирует, что печь будет функционировать эффективно и безопасно.
СОВЕТ №4
После завершения сборки печи проведите тестирование, чтобы убедиться в ее правильной работе. Это поможет выявить возможные недостатки и устранить их до начала использования.
