Элементы водосточной системы: особенности вычисления и монтажа- Обзор +Видео

Виды кронштейнов

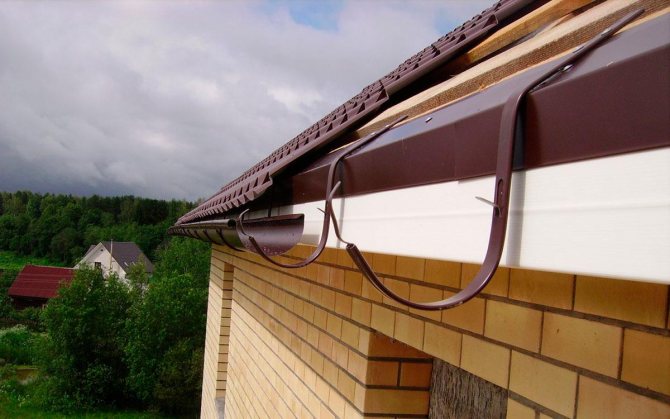

Кронштейн – это элемент, предназначенный для крепления водосточной системы трубы. Стандартным вариантом является длинное изделие, которое используется, если на кровле нет обрешетки. Короткие изделия необходимы для монтажа на лобовую доску или стену дома. Но такой вариант не самый удобный, поскольку саморезы будут вкручиваться ненадежно.
Лучше остановиться на универсальных типах. Это разборные детали, которые можно использовать для крепления водостока в любых ситуациях. Размер хвостовиков можно менять зависимо от своих нужд. Именно это является главным плюсом данного изделия.

Варианты системы водостока

При обустройстве жилого дома можно использовать разные виды водосточных систем для крыши. Комплексы классифицируются по материалу изготовления, типу конструкции, вариантам крепления и установки.

Водостоки организованного типа: описание и нормы

Одним из вариантов организации системы водоотведения являются организованные водостоки, представляющие собой совокупность желобов, труб и других элементов. Они соединены в целую систему, которая крепится снаружи здания на стены с помощью кронштейнов. Вода, проходя по желобам и трубам, поступает в ливневую канализацию или колодец, предназначенные для дальнейшего вывода влаги за пределы территории участка.

Организованные водостоки в частных домах обычно устраиваются снаружи здания

СНиП допускает устройство организованных водостоков на плоских или скатных кровлях любых типов. Свод норм и правил также предполагает следующие особенности обустройства организованных систем:

• на каждый участок кровли, где присутствуют деформационные швы или стены, нужно устанавливать не менее двух воронок для обеспечения оперативного отведения воды;
• стояки водостока нельзя монтировать в толще наружных стен. Обогрев водосточных элементов проводится с учётом требований безопасности;
• чаши воронок следует прочно зафиксировать на стене с помощью металлических хомутов;
• расстояние между наружными трубами комплекса водоотведения должно быть не менее 24 м, а площадь поперечного сечения определяют из расчёта 1,5 см2 на каждый квадратный метр площади крыши.

Организованный вариант систем отвода воды может быть нескольких типов. Самым популярным способом организации водостоков является установка сливных желобов. Изделия представляют собой полукруглые элементы, которые соединяются вместе для формирования линии необходимой длины. Соединять желоба можно с помощью специального клея или муфты. В первом случае детали скрепляются надёжно, но конструкция является неразборной. Муфты более практичны и обеспечивают нужную жёсткость водоотводящего канала.

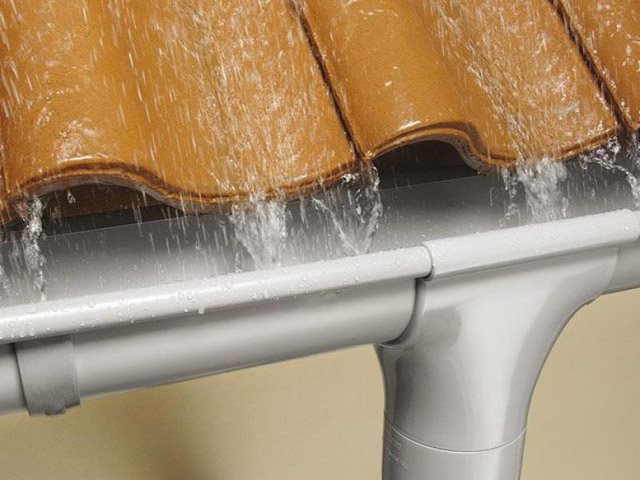

Желоба имеют гладкую внутреннюю поверхность, по которой поток воды идет максимально быстро, не встречая на пути никаких препятствий

Для плоских кровель часто используют ливневую воронку, которая имеет круглую форму. Вода попадает в отверстие воронки, проходит по трубам и вытекает в канализацию. В зависимости от площади кровли, количества осадков в регионе и других факторов определяют число воронок, которые нужно установить на крыше. При этом можно организовать два варианта системы водостока. Традиционный предполагает самотёк воды по трубам, а при гравитационно-вакуумном осадки проходят через систему с сифоном. При этом на кровле устанавливают небольшое количество воронок.

В традиционных системах скорость потока определяется только углом наклона жёлоба, в более сложных гравитационно-вакуумных при высоком уровне осадков включается сифон и значительно увеличивает интенсивность водоотвода

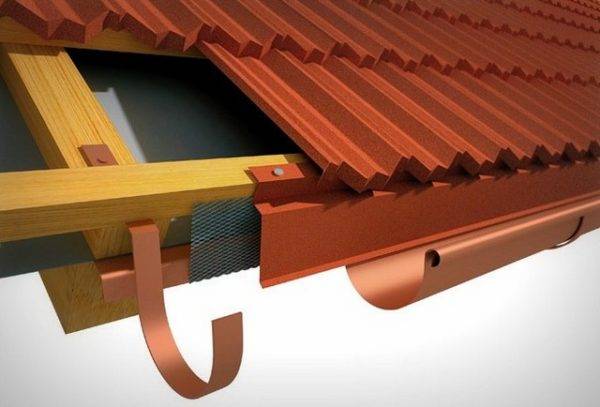

Капельник для крыши представляет собой планку, которая закреплена на фронтоне или карнизе здания и защищает фасад дома от воздействия влаги. Принцип действия капельника заключается в том, что вода с кровли попадает на пластину, а затем в водосточный жёлоб. Далее осадки уходят по системе водоотвода и попадают в канализацию.

При правильной установке капельник защищает стропила и весь кровельный свес от намокания

Неорганизованный водоотвод

Водосток неорганизованного типа представляет собой лишь кровлю с правильным уклоном, который позволяет влаге свободно стекать вниз, не затрагивая фасад здания. При этом вода падает в непосредственной близости к фундаменту, что повышает риск гниения основания. Такой вариант водоотведения подходит для односкатных кровель с уклоном в сторону внутреннего двора.

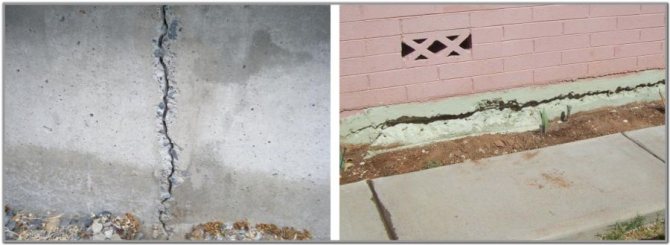

При отсутствии комплекса желобов вода может попадать на поверхность стен и на фундамент, а в зимнее время образовывать большие сосульки

Неорганизованный водосток не подходит для жилых домов, так как не обеспечивает эффективное отведение воды. При создании такого варианта на иных зданиях следует учитывать особенности СНиП:

• неорганизованные водостоки разрешены на зданиях не выше 5 этажей;
• ежегодное количество осадков в регионе не должно превышать 300 мм/год;
• на той стороне здания, куда обращён скат кровли, не должны располагаться балконы, постройки, проезжая или пешеходная дорога;
• величина козырька кровельного покрытия не должна составлять менее 60 см.

Водосток неорганизованного типа подходит для подсобных строений, так как не может обеспечить хорошую защиту жилым домам.

Особенности конструкции наружного неорганизованного водостока

Первый вариант представляет собой произвольное стекания осадков с крыши. Чтобы система работала, надо установить карниз за пределами стены дома под небольшим наклоном. Данная система предполагает стекание воды самотеком, конструкция проста для применения, но имеет недостатки, поэтому редко устанавливается. Падающая вода проникает в землю близ фундамента, и излишняя влага может его разрушить.

Чтобы установить неорганизованный сток воды, надо учитывать факторы:

1.Количество выпадающих осадков за год в регионе должно быть не более трехсот миллиметров в год.

2.Козырек у крыши должен быть более шестидесяти сантиметров длины.

3.На той стороне, куда оборудован скат крыши, нельзя прокладывать дорожку для пешеходов и соорудить балкон.

Наружная организованная система водостока.

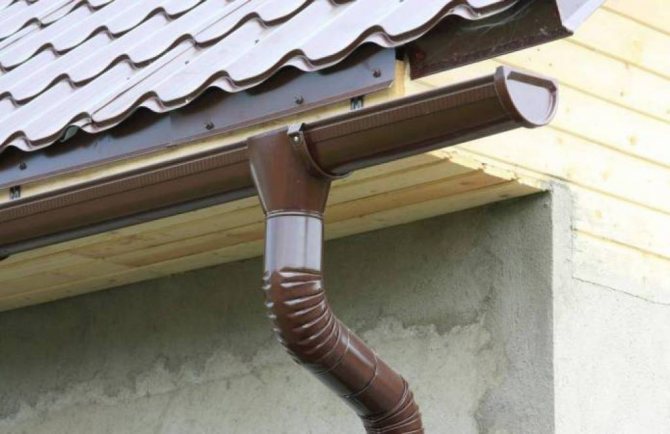

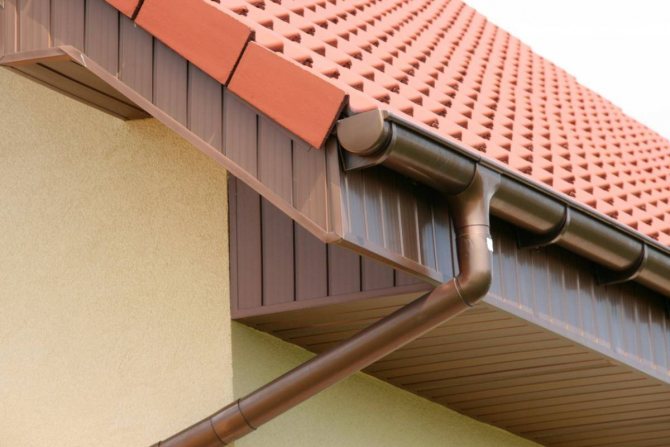

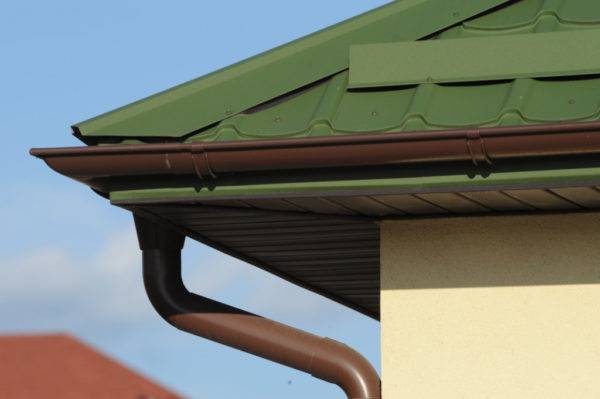

Чаще всего встречаемая конструкция – организованный водослив снаружи. Система водостока подходит для кровли с ломаной, с шатровой и вальмовой, также двускатной конфигурацией.

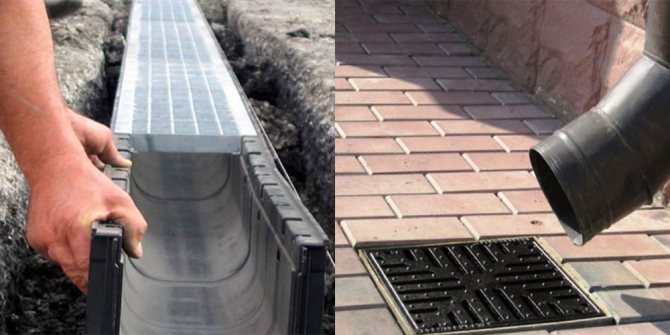

Для сбора и дальнейшего отвода стоков с крыши организуют ливневые канавы либо колодцы для фильтрации.

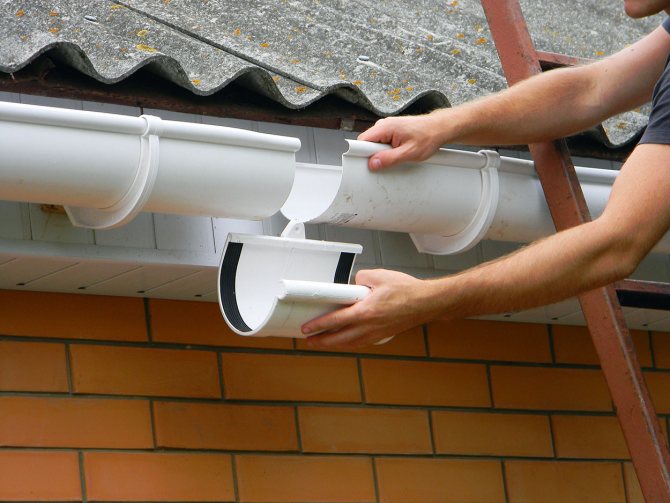

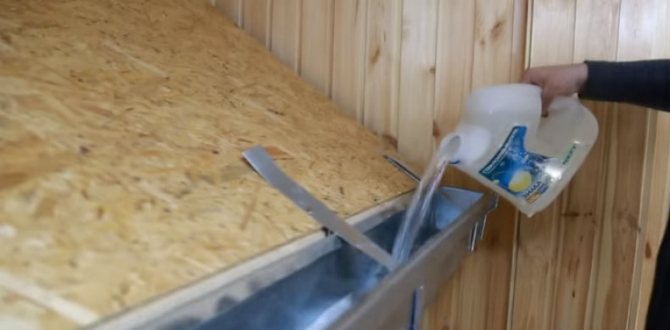

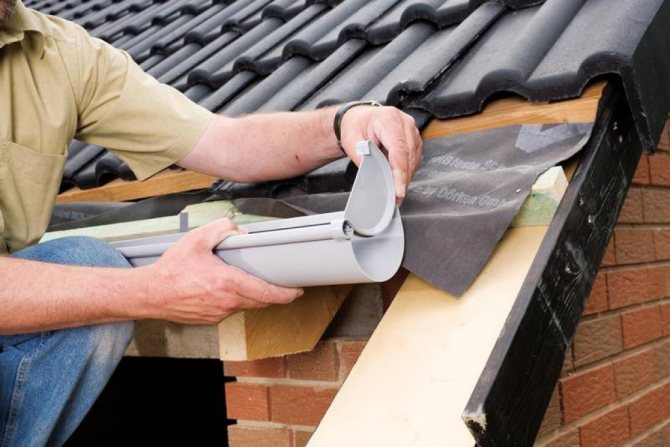

Как установить желоб своими руками

После закрепления кронштейнов проводится укладка желобов. В зависимости от используемой системы алгоритм действий, как сделать водосточные желоба своими руками, может отличаться. Один из вариантов предполагает наличие на краях изделий специальной канавки. Она служит для продевания концов кронштейнов, с последующим доворотом желоба на место.

Для крепления кронштейны оснащаются специальными язычками. Во втором случае местом старта монтажа служит фронтонная доска со специальными замками, в которые потребуется вставить внутренний желобный край. Далее проводится поочередное вдавливание замков на лицевой поверхности кронштейнов.

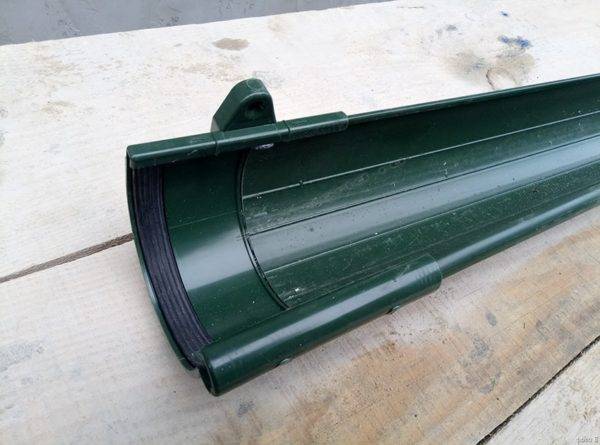

Для того, чтобы соединить обе части водостока, применяют специальные соединители, оснащенные резиновыми уплотнителями. Стоят они не дешево, поэтому довольно часто практикуется укладка двух желобов с перехлестом в 30 см.

В таком случае важно достигнуть расположения стыка по направлению тока воды. Чтобы увеличить герметичность, место стыковки желобов прокладывается резиновой полоской

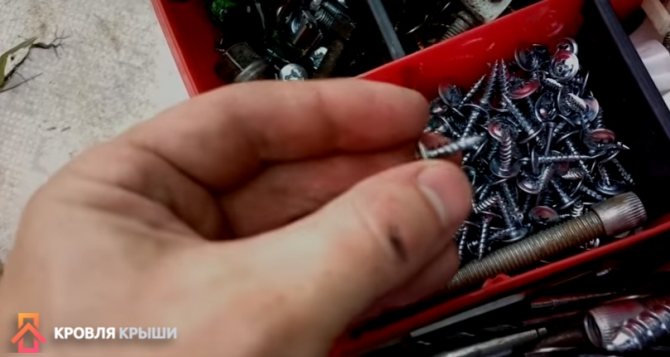

Для соединения подойдут обычные саморезы. Закрепленный желоб оформляется заглушками по обоим концам.

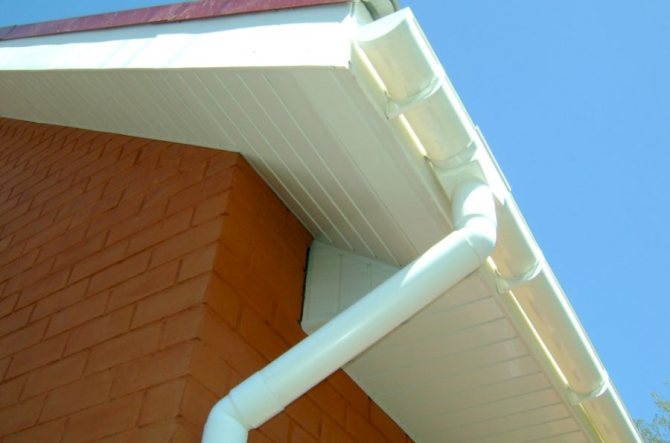

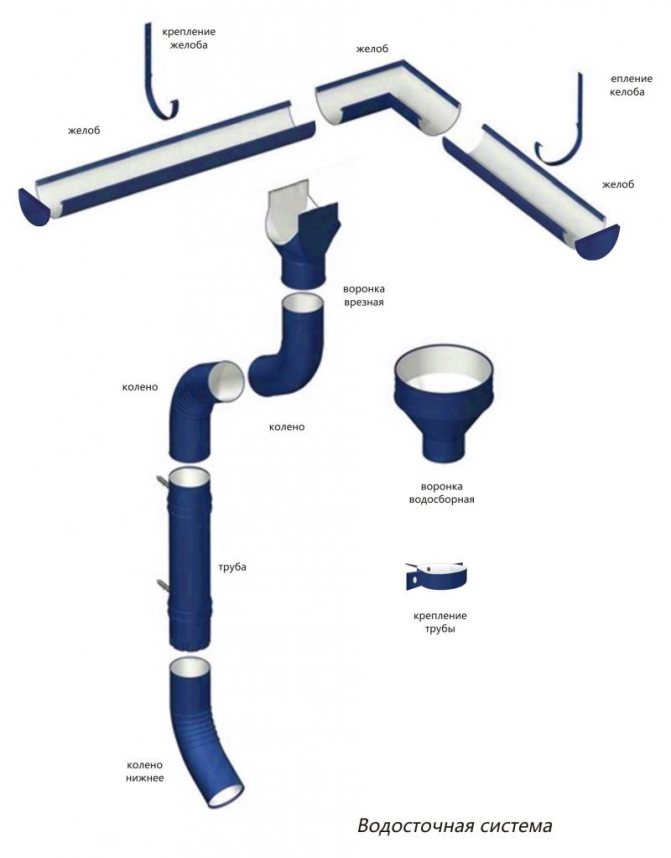

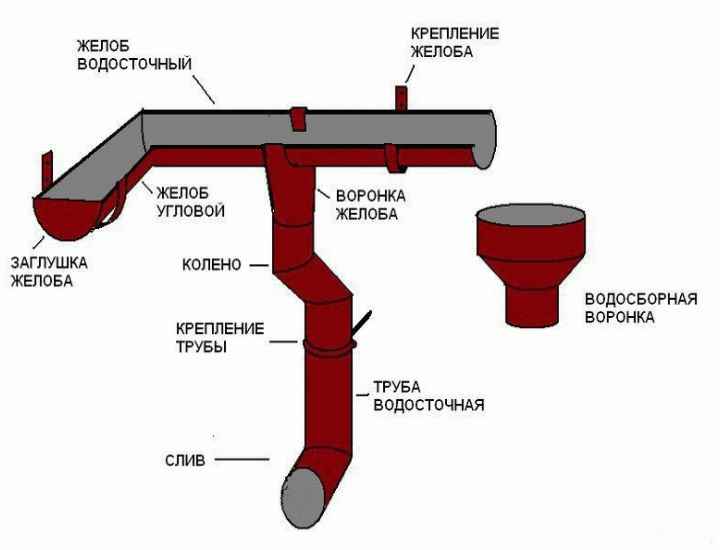

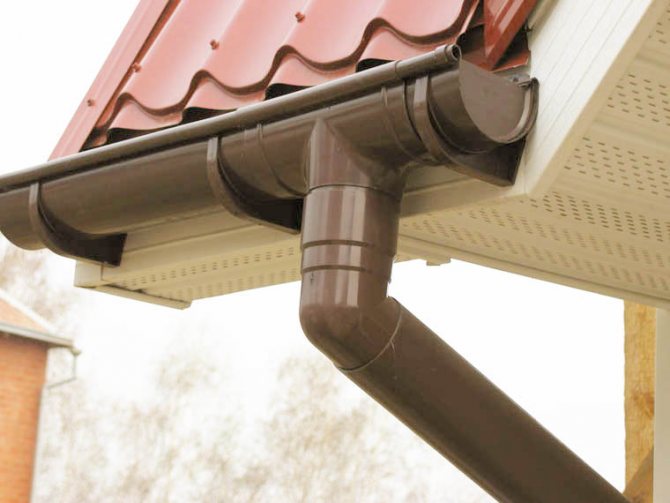

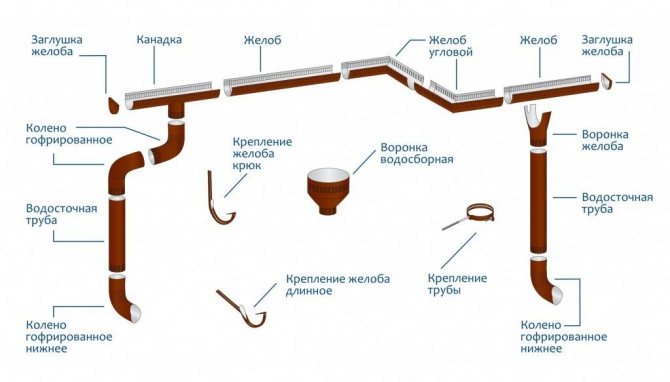

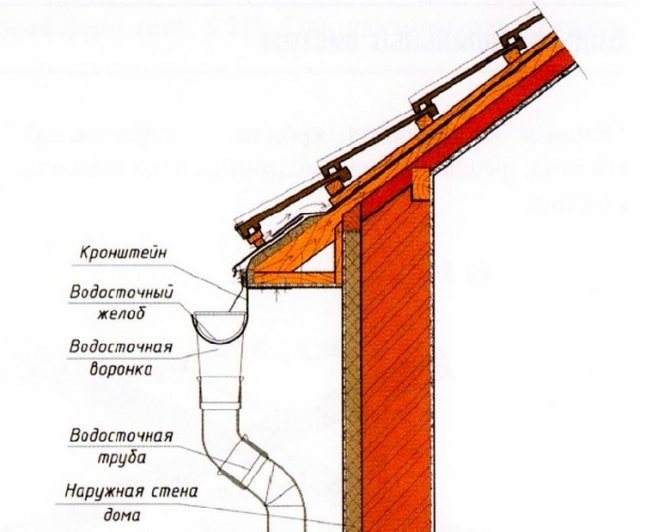

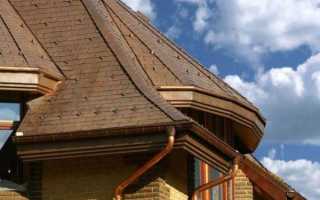

Как устроен водосток на крыше

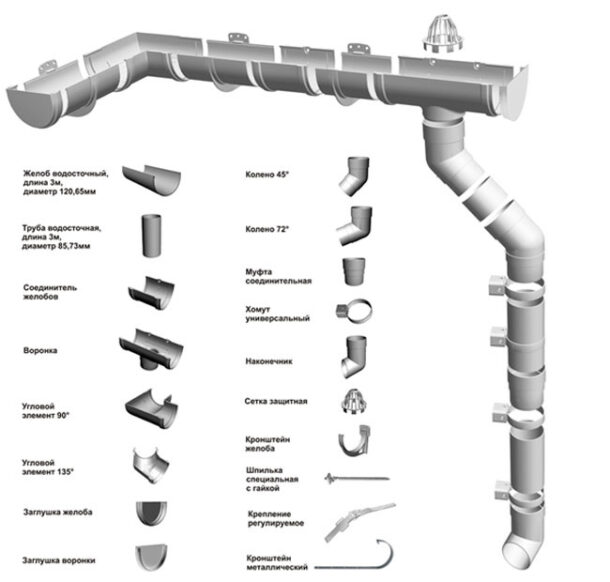

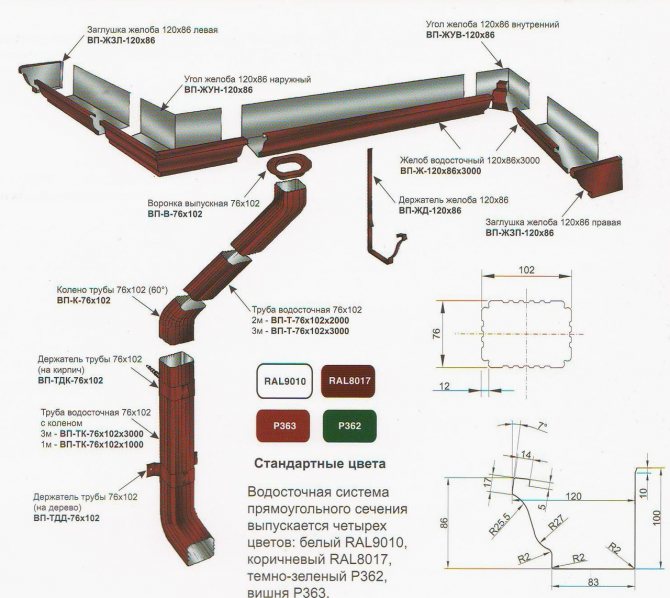

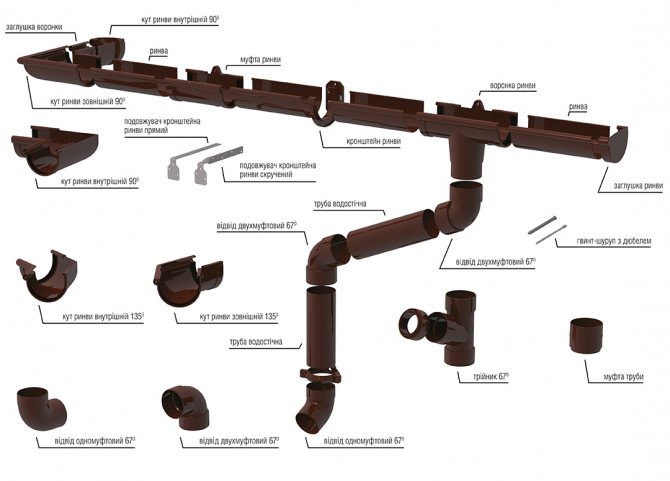

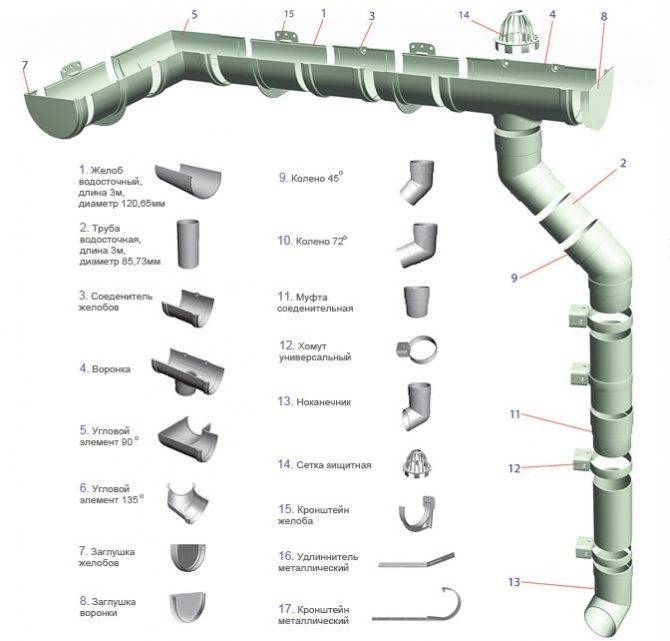

При всем многообразии материалов, форм и размеров конструкции, водосточная система представляет собой типичное устройство с одинаковым набором элементов.

К ним относят водосточные желоба, расположенные по краям крыши по горизонтали, стояки водостока, воронки для водосбора, которые соединяют стояки и желоба.

Компоненты могут включать разное количество и размеры элементов, это зависит от типа водоотвода.

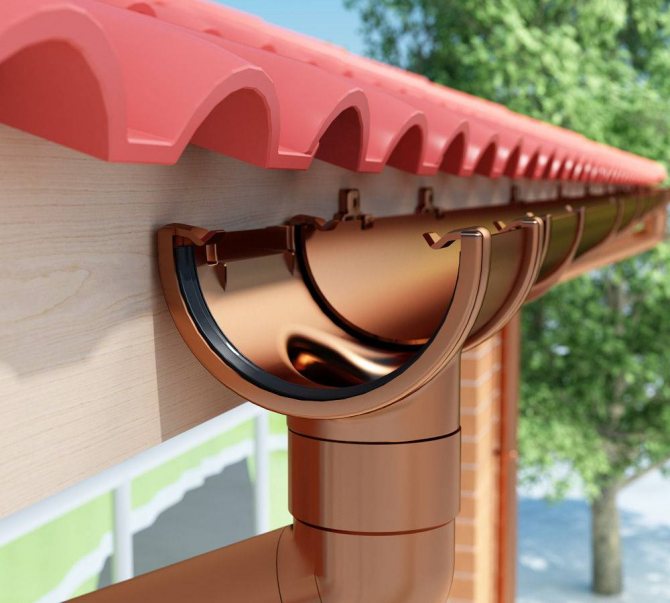

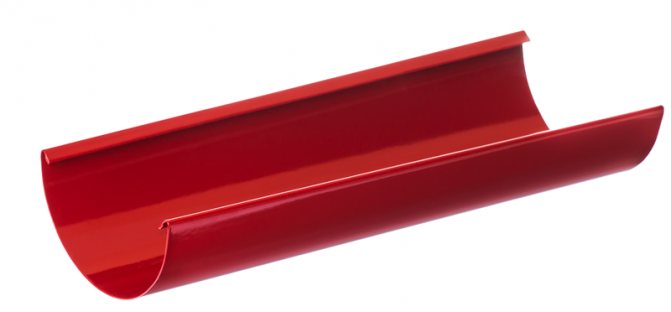

Конструкция желоба. Желоб выглядит, как полутруба, выполняет функцию лотка, куда текут осадки с крыши. Желоб имеет полукруглую либо угловатую форму незамкнутой конструкции. Форму выбирают наиболее подходящую для здания. Размер желоба должен выдерживать теоретическую нагрузку, которая пропорциональна размеру крыши. Желоба имеют повороты для отведения стока в нужную сторону. Как правило, применяют прямой угол либо равный ста тридцати пяти градусам.

Как правильно выполнить поворот желоба:

1.соединения элементов угла с желобом уплотняют с помощью клеевых либо резиновых прокладок.

2.расстояние от внутренней стороны угла до кронштейнов не должно превышать пятнадцати сантиметров, здесь прочность конструкции понижается.

Соединители для желобов выглядят как полосы в виде полукруга. Оснащенные фиксаторами, защелками. Соединяют желоба в одну прямую конструкцию. Места соединения прокладывают резиновыми прокладками.

Кронштейны для крепежной системы выбирают в зависимости от типа водостока и ее особенностей монтажных работ.

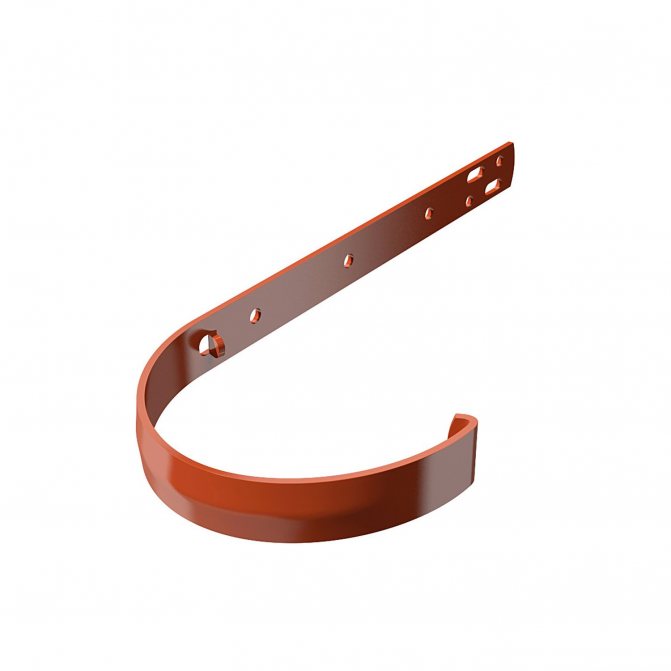

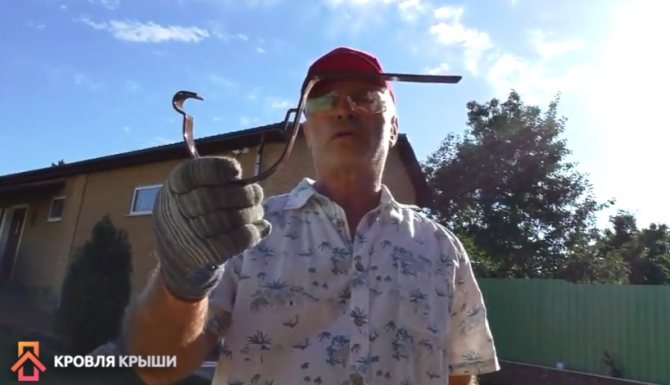

Кронштейны–крюки бывают:

1.Длинными, их используют при установке водостока еще до того, как положат крышу. Детали конструкции прикрепляются к стропилам, пока не поставили обрешетку.

2.Короткими, с помощью них крепят желоба к наружной стене помещения, крюки можно устанавливать на любом этапе строительства крыши.

3.Универсальными, их длина регулируется, так как конструкция состоит из сборных деталей, могут использоваться вначале и после покрытия кровли.

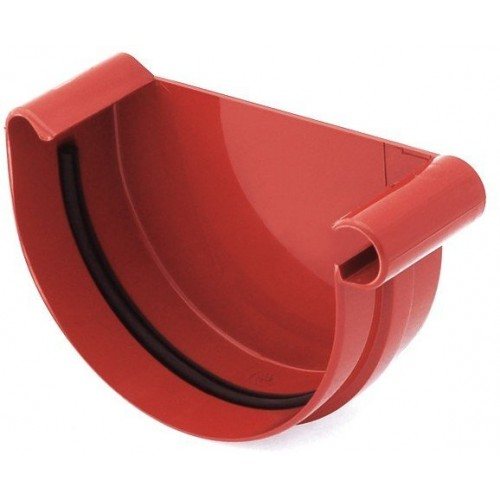

Заглушка монтируется к торцу желобов, представляет универсальное устройство, которое подходит для обоих концов лотка. Фиксируется к желобу с помощью защелки и уплотняется прокладкой.

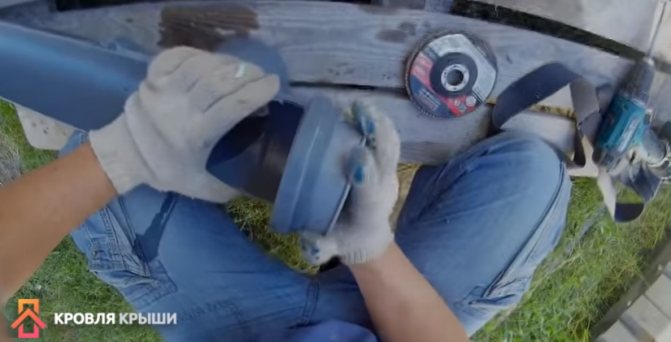

Из чего состоит отвод трубопровода:

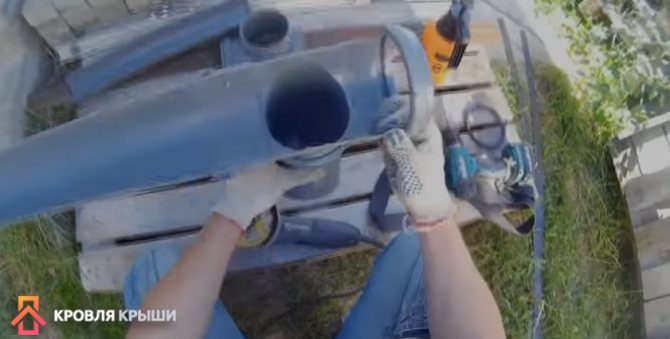

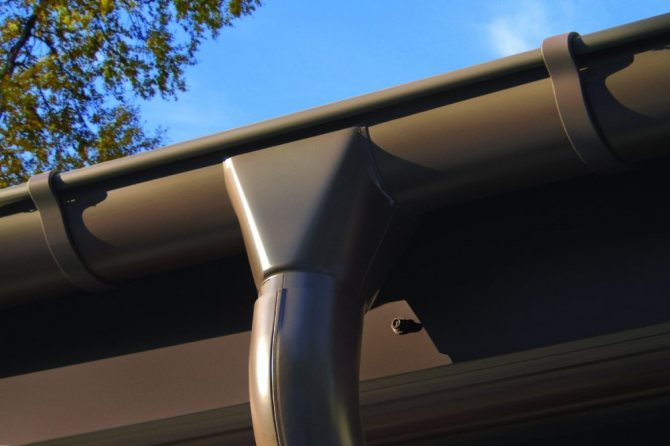

1. Из водосборной воронки, которая собирает воды осадков, монтируется в местах, где обычный водосток невозможно проложить.

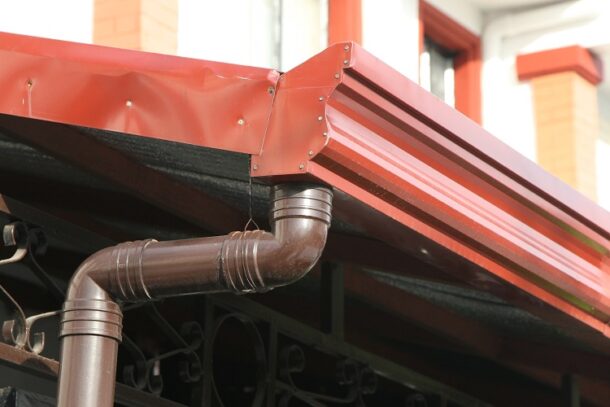

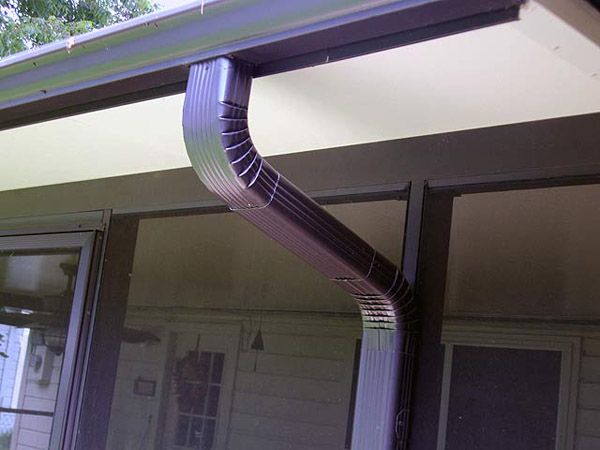

2. Из колена, с помощью которого меняют направление течения воды по стояку.

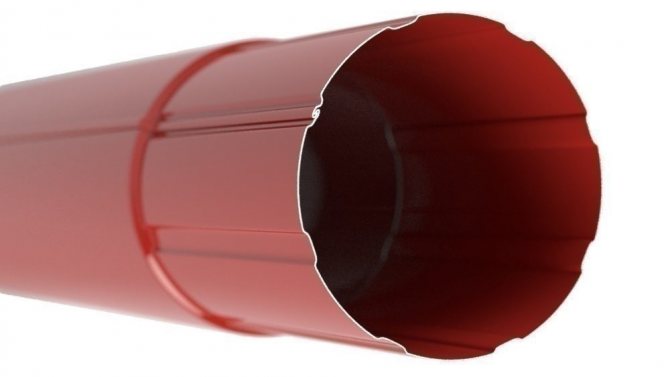

3. Из сливной трубы, необходимой при обустройстве вертикальных стоковых труб. Обычно длина трубы составляет три метра, а ее диаметр зависит от объемов стоков.

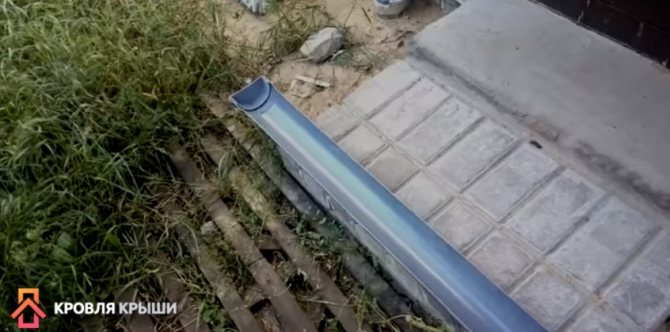

4. Из отмета, который выглядит как изогнутый наконечник снизу трубы водостока, предназначен для отведения воды от основания фундамента, подвальных помещений.
5. Из держателей труб или хомутов, которые крепят трубы отвода к стене здания. Держатели бывают пластиковые либо металлические. Хомуты должны быть прочными, справляться с нагрузками стояка, в то же время быть малозаметными.

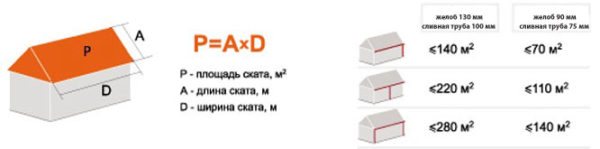

Как рассчитать размер водостока? Чтобы водосливная система работала исправно, не столь важен материал ее элементов, как подбор комплектующих деталей: от подходящего диаметра желобов, труб, количества соединительных конструкций, поворотов.

1.Расчет кровельных параметров. Для более точных данных выполняют замеры своими руками, не опираясь на техплан здания. Далее составляют модель строения с количеством и видом скатов, указав на плане размер карнизов для каждого элемента, где будет проложен желоб. Затем вычисляют площадь скатов кровли, используя формулы для вычисления площади геометрических фигур.

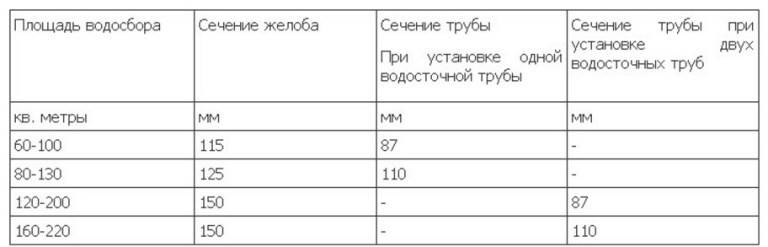

2.Расчет количества труб и необходимый диаметр. По СНиП чтобы правильно вычислить окружность лотков, труб, надо ориентироваться на наклон крыши. Но в жизни чаще всего опираются только на площадь ската. По рисунку здания считают сколько нужно желобов. Для монтажа необходимо измерить карнизы и продумать места, где будут соединяться лотки.

3.Сложность может возникнуть при вычислении количества вертикальных труб для отвода.

Для этого необходимо учитывать следующие параметры:

• -для линии до десяти метров необходим один водосток.
• -для линии более двенадцати метров необходимо устанавливать два водостока.
• -если крыша имеет сложную форму, то для каждого выступа надо продумать свой водоток.
• -если линия желоба оснащена заглушкой, то на ней устанавливается водосток.

Если рядом находятся две недлинных линии, то их объединяют в стояк, применяя разветвитель.

Если скаты крыши имеют большую площадь, то между трубами отвода должно быть не больше двадцати четырех метров.

4.Расчет количества дополнительных деталей конструкции. Расстояние между стояками водостока может быть либо десять, либо двенадцать метров. Как правило, длина трубы равна трем метрам, следовательно, просто рассчитать количество труб, необходимых для каждого вертикального стояка. Длина здания и длина водостока напрямую зависят друг от друга. Если поделить значение высоты строения на размер трубы (3м), получим необходимое количество труб.

Сколько нужно желобов для крыши, рассчитывается по такому же принципу. Размер длины ската вдоль карниза надо поделить на значение длины лотка, который собираются приобрести.

Расчет других деталей водостока:

• -количество воронок равно количеству стояков.
• -расчет заглушек зависит от того, сколько частей по горизонтали имеет крыша.
• Внимание! Двускатная крыша требует установки четырех заглушек, по одной на каждый конец ската.
• -дистанция между кронштейнами не более шестидесяти сантиметров, для вычисления количества надо знать длину карниза.
• -хомуты для крепления применяются через два метра, если дом выше десяти метров, то расстояние между креплениями уменьшают до полутора метров.
• -так как отводы для слива воды от зданий устанавливаются на конце трубы стояка, их должно быть столько, сколько стояков.
• -на один стояк требуется два колена.

Внимание! Если кровля имеет сложную конфигурацию, то количество элементов рассчитывают, учитывая особенности крыши.

Как вычислить размер отвода по вертикали? Для определения параметров отвода труб, надо рассчитать размер трубы, сколько соединительных элементов, хомутов понадобится.

Как рассчитать длину отвода:

1.Отмеряют расстояние от края кровли до отмостков.

2.Из этого значения вычесть длину переходов от воронки, которые соединяют трубу с лотком, в этом месте могут устанавливаться колена.

3.Из того что получилось вычитаем длину отмета и еще двадцать пять сантиметров, примерное расстояние от трубы до земли.

Сколько стыков столько и соединителей. К примеру, труба отвода равна шести метрам, для нее надо две трубы, равные трем метрам, две муфты для соединения с воронкой и для фиксации труб.

Крепежи в десять сантиметров применяют для покрытых штукатуркой стен фасада. Если фасад покрыт теплоизоляционным материалом, то длина шурупа вычисляют: толщину материала для изоляции плюс сам шуруп.

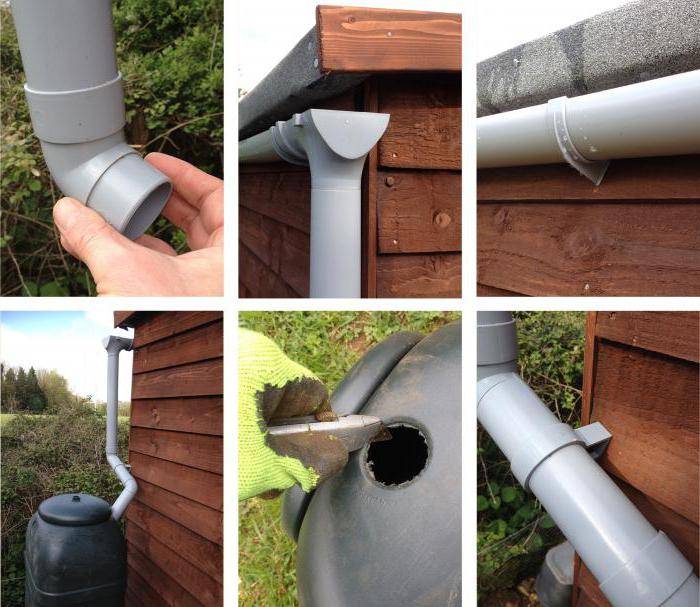

Водосточная система, изготовленная своими руками

Конечно, чаще всего люди приобретают и устанавливают уже готовые конструкции. Сегодня есть множество вариантов изготовления водостока своими руками из различных подручных материалов. Такое решение чаще всего основывается не на желании сэкономить, а с целью декорирования частного дома.

Отличной идеей является изготовление водостока из древесины, но при условии правильного выбора и его обработки. Такая система отвода ливневой воды прослужит вам больше десяти лет. Подходят такие породы дерева, как сосна, пихта и лиственница.

Очень редко, по причине негативного воздействия на здоровье человека, но все встречается система отвода ливневых вод, изготовленная из свинца.

Чертеж конструкции с размерами водостока для крыши

Хотя он и достаточно практичен, но его существенный недостаток снижает его распространённость.

Победителем среди всех является водосток, созданный из оцинкованной стали, так как он отличается небольшой стоимостью и безвредностью. Но он достаточно трудно обрабатывается и его срок службы не превышает десять лет. Что касается долговечности, то тут нет равных водостоку, созданному из керамических деталей, так как его период службы достигает столетий.

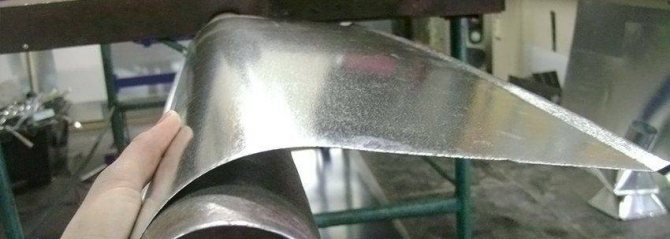

Для того чтобы сделать водосток из листов оцинкованной стали своими руками, вам потребуются:

• ножницы по металлу (если вы будете делать металлическую систему отвода ливневых вод);
• молоток;
• маркер для нанесения разметки на лист металла;
• листы оцинкованной стали (приблизительно 0,5 миллиметров толщиной);
• плоскогубцы.

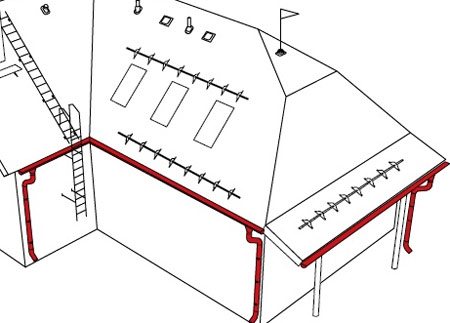

Схема размещения водостоков вокруг здания

Обратите внимание на то, что ширина заготовки обязательно должна превышать диаметр трубы на полтора сантиметра, потому что эта разница необходима для соединения краёв листа. Прежде всего, необходимо сделать выкройку на металлическом листе

Начертите на заготовке прямую линию, на одной из сторон она будет составлять полсантиметра, а на другой – сантиметр.

После этого нужно загнуть лист металла, используя плоскогубцы, причём ту сторону, которая меньше – под небольшим углом, а оставшуюся – под углом в девяносто градусов. После этого заворачиваем более высокий край и соединяем края нашей заготовки, меньшая сторона должна войти в большую.

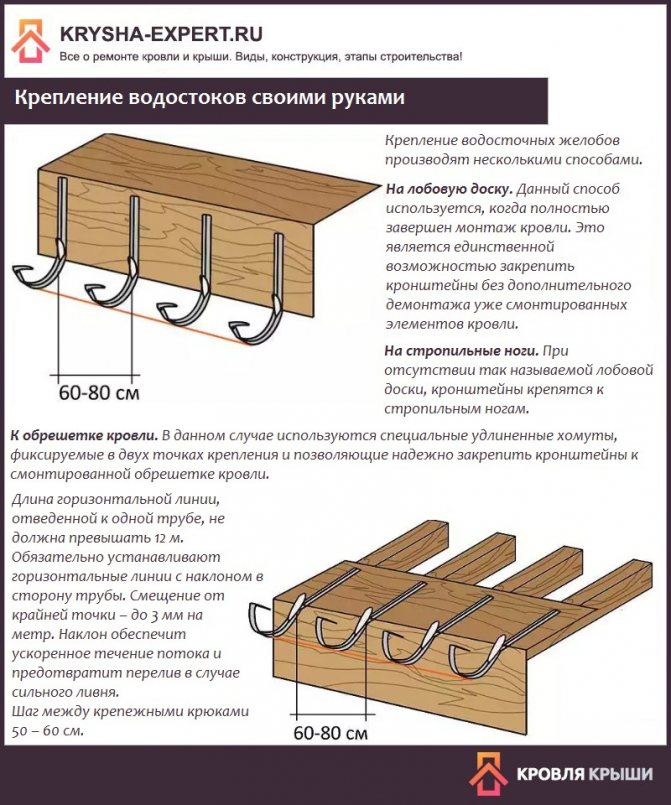

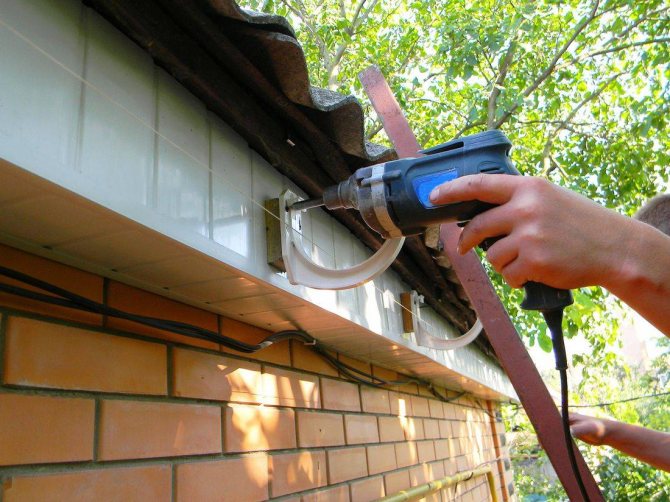

Процесс монтажа кронштейнов для водостока

Дальше необходимо немного подмять при помощи молотка трубу, для того чтобы её можно было соединить с другой трубой.

Теперь нужно сделать жёлоб для водосточной системы, а для этого вам потребуется специальное оборудование, но можно попробовать сделать это вручную, хотя эффект будет не тот. Итак, для начала вам необходимо будет вырезать заготовку из трубы или дерева, а потом положить на неё металлический лист и при помощи киянки постараться придать ей необходимую форму.

Дальше переходим к процессу установки водостока:

Монтаж водостоков!

1. Определяем отправную точку, которая располагается на максимальной высоте.
2. Устанавливаем кронштейн жёлоба.
3. Выполняем закрепление жёлоба.
4. Устанавливаем воронку, которая должна располагаться на самой нижней точке между кронштейнами.
5. Соединяем воронку с трубой (при необходимости делаем это с помощью углового жёлоба).
6. Фиксируем трубу водостока при помощи хомутов.
7. Закрепляем внизу трубы слив.

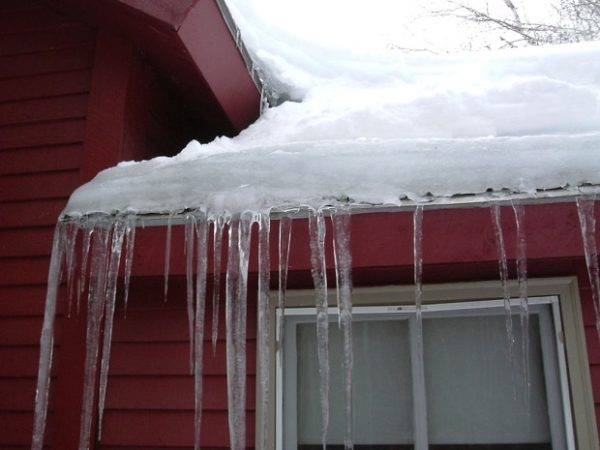

8. Устанавливаем систему антиобледенения водостока.

Из каких материалов изготавливают водосточные системы

Как правило, водосточные конструкции бывают металлическими, пластиковыми, либо применяют комбинирование материалов, когда элементы из металла покрывают полимерами. Все материалы имеют свои достоинства и недостатки.

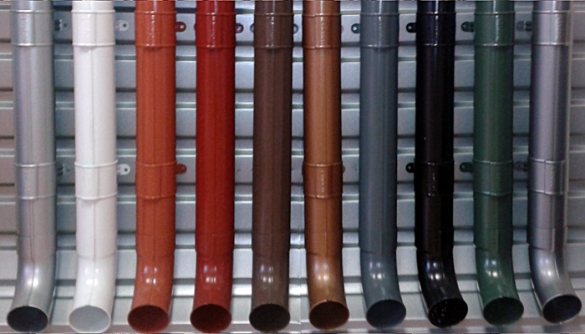

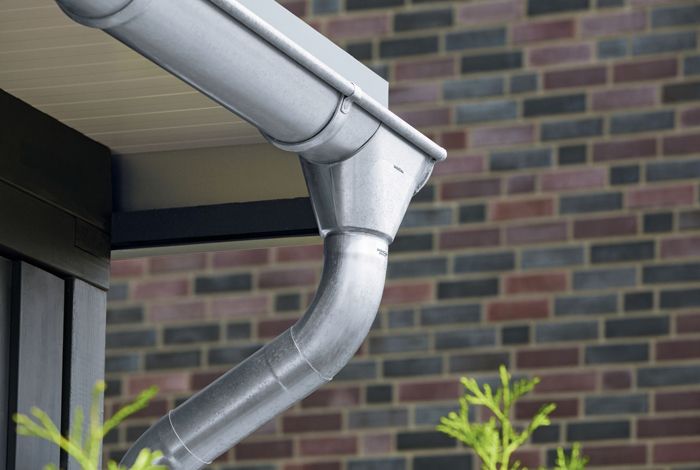

Металлические водостоки

Металлические элементы выполняют:

1.из стали.

2.из алюминия.

3.из меди.

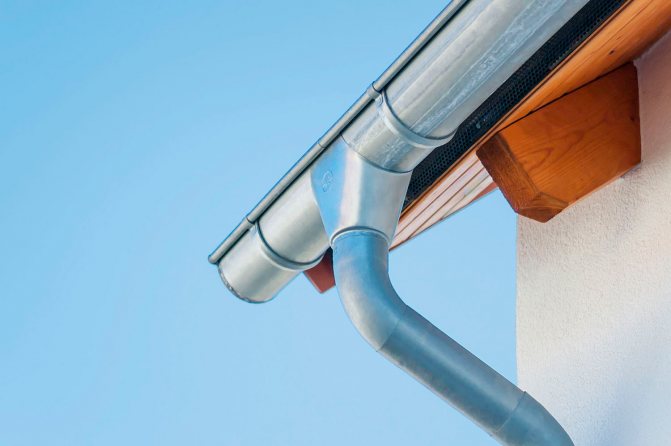

Оцинкованные изделия из стали стоят недорого, имеют долгий срок службы, переносят большие перепады температур, не портятся под воздействием солнца.

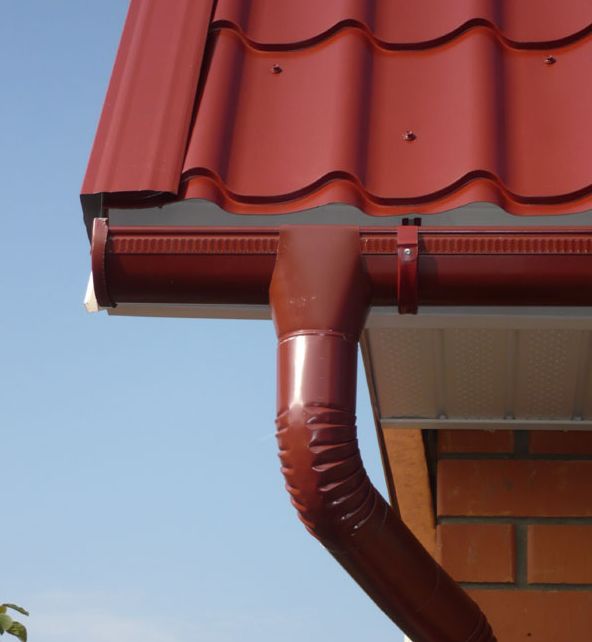

Полимерное покрытие

Служит для того, чтобы увеличить срок эксплуатации водосточной системы, такие конструкции имеют более презентабельный вид:

1.Покрытие пуралом. Оцинкованная поверхность выдерживает механические повреждения, не подвержен влиянию ультрафиолетовым лучам. Такие водостоки прослужат около тридцати лет. Покрытые пуралом элементы стоят дороже, чем другие.

2.Покрытие пластизолом. Покрытые изделия при помощи поливинилхлорида имеют огромный выбор по цвету, и стоят не дорого. Единственным, но большим минусом считается, что они боятся солнца, при нагревании материал деформируется. Водосточные элементы из стали, покрытые пластизолом, можно смело применять в регионах, где больше пасмурных дней, например, на севере.

3.Покрытие полиэстером. Полиэстеровые изделия противостоят УФ-лучам, но легко деформируются от механического воздействия проявлением царапин, трещин, сколов. Прослужат конструкции до пятнадцати лет. При появлении повреждений на поверхности элемента сталь в этом месте тоже теряет свои свойства.

Металлические водосточные системы, покрытые полимерными материалами широко применяют для установки на кровле, выполненных с помощью металлочерепицы. Материал крыши и водостока имеют одинаковый срок износа, следовательно, замену всей кровельной конструкции придется делать в одно время.

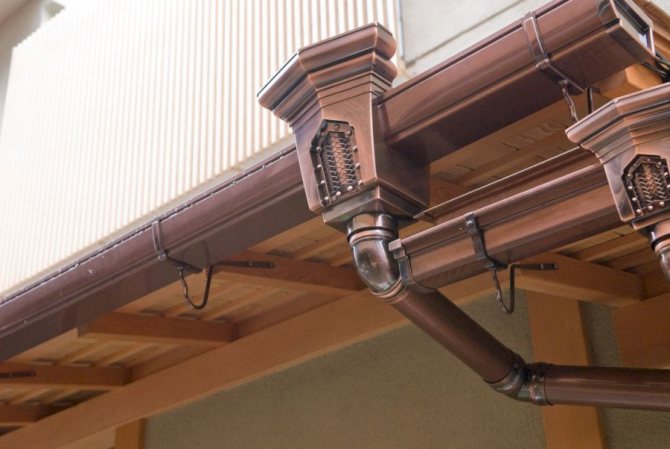

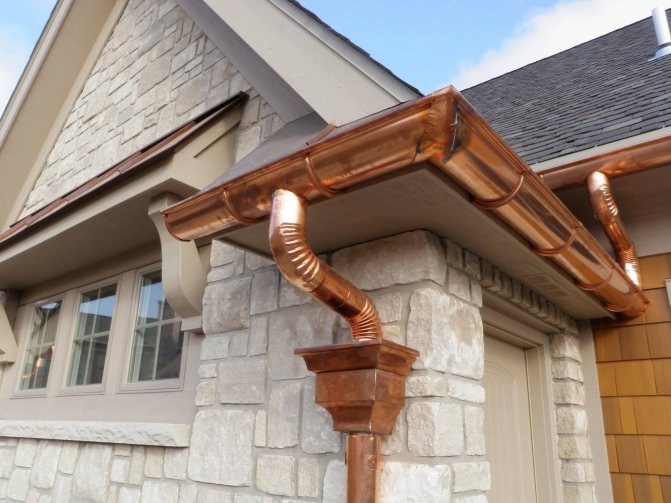

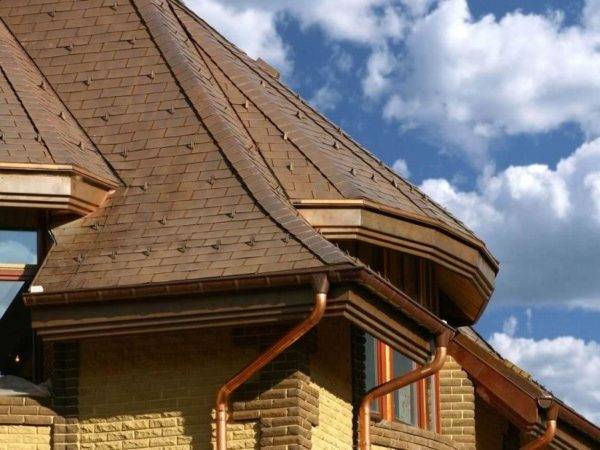

Водостоки, вылитые из меди, украшают фасад здания и практичны в применении. Через некоторое время на поверхности образуется патина, и изделия не окислятся. Элементы водостока тяжелые и дорогие.

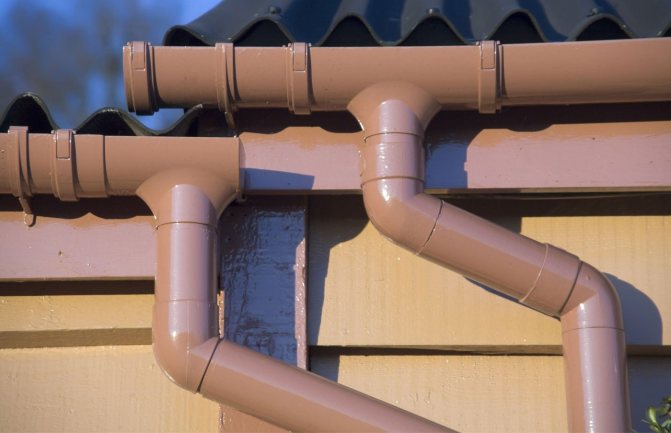

Пластиковые водостоки

Во время обустройства водостоков в загородном доме применяют изделия из пластика.

Как материал, пластик имеет свои плюсы:

1.Изделия выполнены качественно, имеют соответствующую цену. Элементы водостока из пластика стоят дороже металлических оцинкованных, но считаются более дешевыми по отношению к другим.

2.Пластик имеет большое разнообразие цветового решения.

3.Обладают шумоизоляцией.

4.Не подвергаются образованию коррозийных изменений.

5.Монтаж элементов легко произвести своими руками.

Из недостатков можно отметить, что изделия хрупкие, не переносят очень низкие температуры. Чтобы не перегружать водостоки из пластика во время сезонного таяния снега, нужно на кровле монтировать снегозадержатели.

Изделия прослужат до двадцати пяти лет.

Водостоки из пластика выполняют из винила и поливинилхлорида, которые специально для этой конструкции изготавливаются по особой технологии. Винил выдерживает крайние степени механического воздействия, способен после ослабления нагрузки восстанавливать свои формы, не ломается. Пригоден для районов с обильным выпадением снега, где нагрузка на водостоки способна поломать изделия из металла.

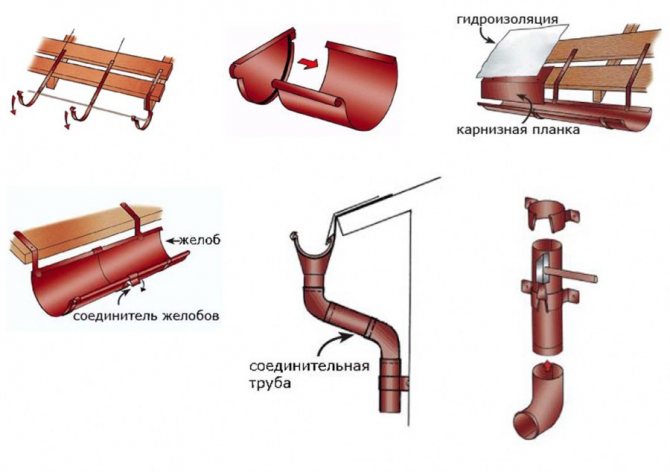

Монтаж водостока для крыши

Перед установкой нужно рассчитать параметры и подобрать водосток, соответствующих типу кровли. Далее проводится комплекс монтажных работ. Для крепления водостока ПВХ нужно провести следующие действия:

1. Крепление кронштейнов в виде крюков для фиксации желобов и воронок.
2. Монтаж желобов. Желоба разрезают на заготовки необходимой длины, а затем устанавливают и соединяют с воронкой. Все стыки производят при помощи специальных соединителей, которые промазываются специальным герметиком.

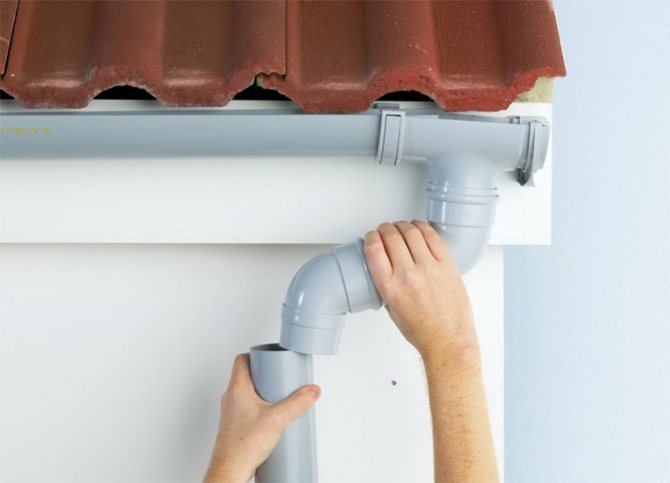

3. Установка водосточных труб. Сначала к выходному оголовку воронки крепится первый отрезок трубы. Далее водосток удлиняется до необходимого уровня соединением труб через специальные пазы. Снизу на водосточную трубу одевается специальный сливной наконечник. К поверхности здания трубы крепятся при помощи хомутов.

Водостоки для кровли бывают разными, но они всегда необходимы для обеспечения сохранности крыши и несущих элементов здания

От качества, параметров и правильного монтажа водостока зависит эффективность его действия, поэтому важно предварительно освоить технологию крепления элементов и выбрать подходящий материал

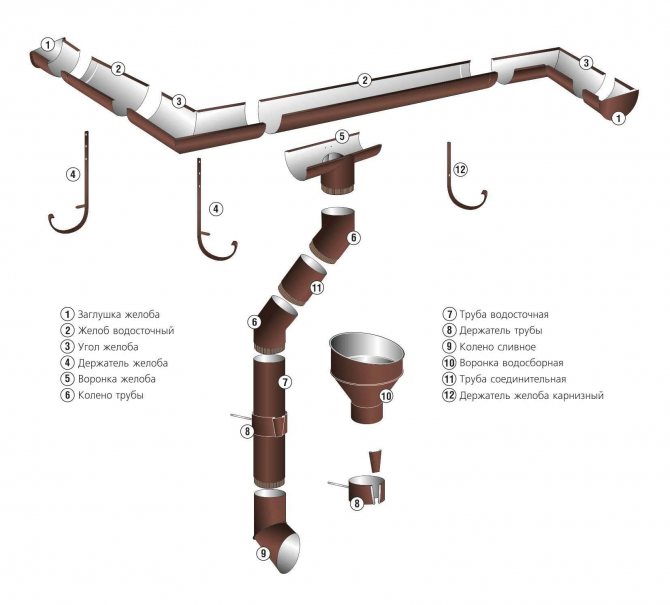

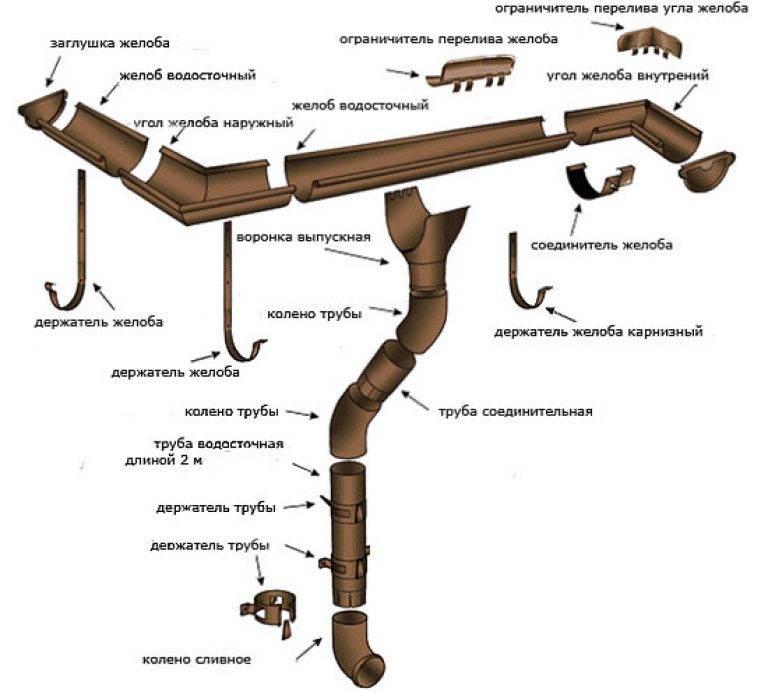

Из чего состоят водосточные системы

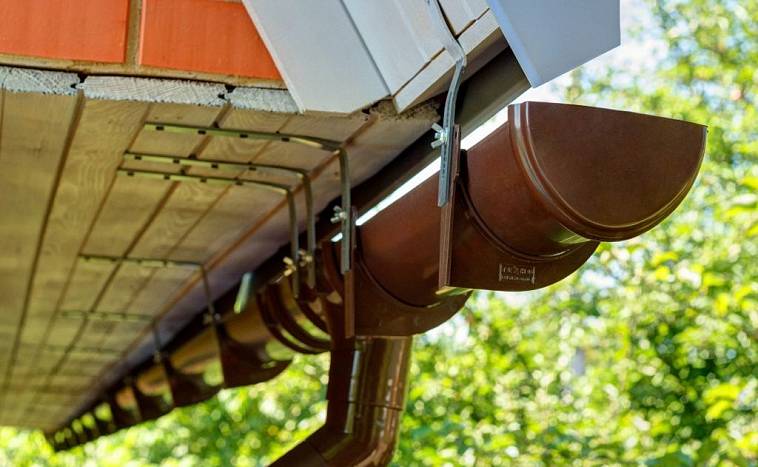

Крепление водосточных желобов осуществляется при помощи специальных кронштейнов непосредственно под кровельными свесами. Подобной ливневкой оформляется весь периметр крыши, что предполагает наличие внешних и внутренних углов.

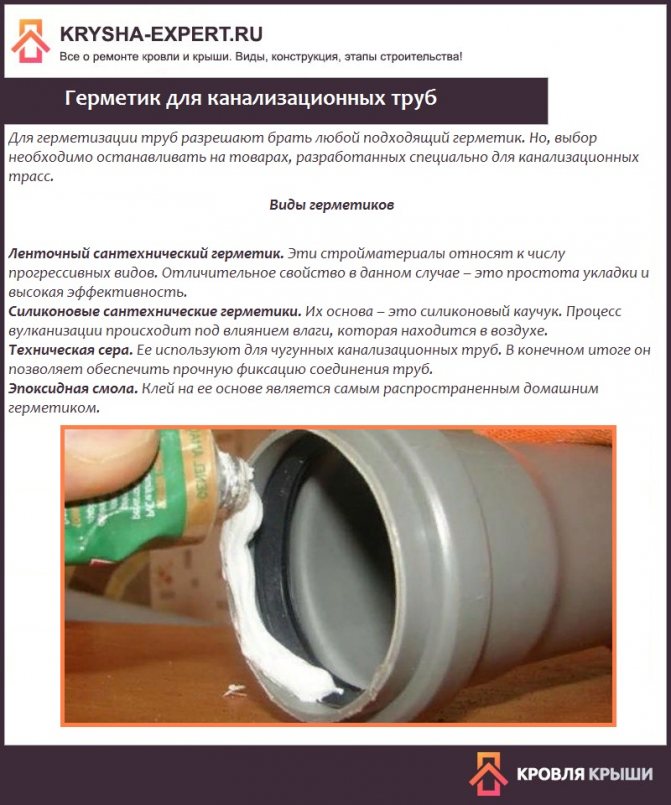

При стыковке подобных элементов должна достигаться герметичность, для чего в комплекте имеются специальные соединительные переходники, оснащенные резиновыми уплотнителями. При их отсутствии укладка желобов осуществляется с перехлестом не менее 30 см. Для соединения в этом случае подойдут саморезы.

Чтобы отводить воду, желоба оснащаются отверстиями, оформляемые воронками. Крепление водосточных труб осуществляется прямо на воронки. При значительном весе кровли трубы необходимо сгибать. Для этого водостоки в некоторых случаях комплектуются специальными коленами и универсальными кольцами.

Чтобы закрепить водосточную трубу к стене здания, потребуется применить специальные хомуты, изготовляемые в том же цвете, что и весь набор. Все эти элементы служат для сборки водосточной системы требуемых параметров и формы. Отправляясь за покупкой, рекомендуется захватить с собой план здания: это позволит специалистам в магазине провести быструю комплектацию всех необходимых элементов.

Зачем дому нужна водосточная система и можно ли без нее обойтись?

Водосточная система необходима для сбора воды с кровли и отвода ее от фасадов и отмостки. Если водосточная система отсутствует, то со временем возможно разрушение отмостки, в результате чего вода будет попадать в грунт вблизи фундамента, а при отсутствии должной гидроизоляции начнется его постепенное подмывание. Кроме этого, дождевая вода способна нанести серьезный ущерб фасадам. Например, многолетний опыт обследования зданий показывает, что именно отсутствие водосточной системы приводит к расслоению кирпичной кладки, отслоению штукатурного слоя, разрушению облицовки.
Последствия отсутствия водосточной системы на кирпичном доме

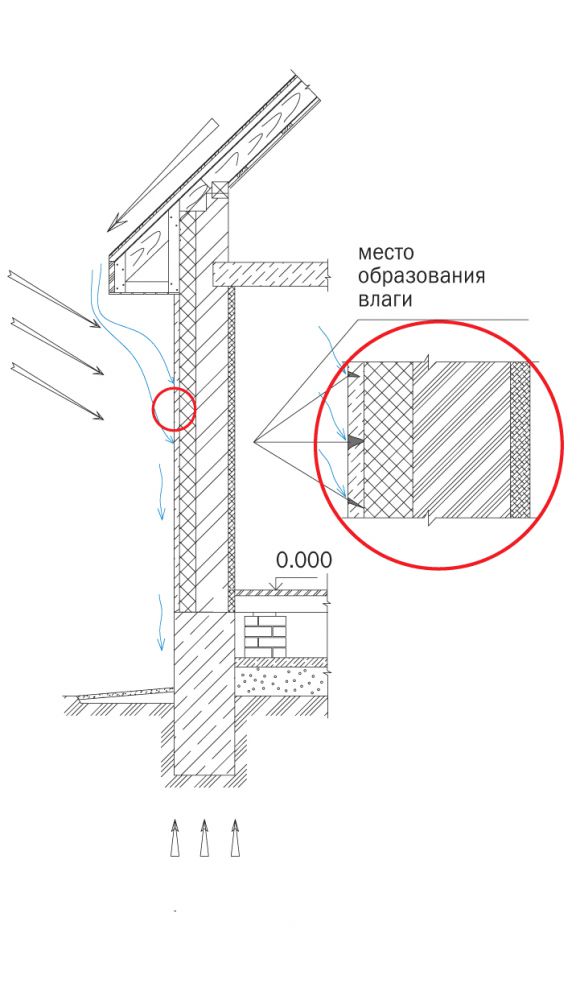

Последствия отсутствия водосточной системы на доме с оштукатуренным фасадом

Последствия отсутствия водосточной системы на срубе

Популярные производители водостоков

Множество производителей представляют водосточные комплексы для крыш разного типа. Одними из популярных являются водостоки . Изделия представлены в различных цветах, устойчивы к механическим и климатическим воздействиям. Продукция «Дёке» разделена на несколько серий в зависимости от технических характеристик, что позволяет легко сделать выбор.

даёт гарантию в 25 лет на свои изделия

Изделия также востребованы и представлены в большом ассортименте. Элементы водостоков легко соединяются между собой, образуя прочную и долговечную систему. Фирма специализируется на изготовлении пластиковых деталей по современным технологиям.

Пластиковые водостоки устанавливаются легко и выглядят очень привлекательно

производит разнообразные виды водостоков, но одним из самых востребованных вариантов является комплекс из стали и пластика. Внешний вид, технические характеристики и размерный ряд деталей разнообразны, но все изделия долговечны и легко монтируются.

Водостоки «Аквасистем» представляют собой своеобразный гибрид металлических и пластиковых изделий

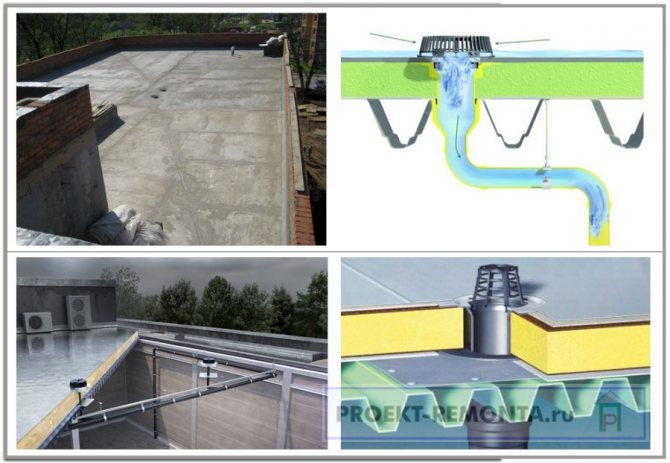

Особенности ливневой системы для плоской крыши

Водосток на плоской крыше начинается в месте сбора воды и представляет собой вертикальные, вделанные в стену трубы с выводом в канализацию. При строительстве системы следует предусмотреть обязательное утепление труб. Теплоизоляция не даст конденсироваться влаге на внешней стороне ливневки в холодный период, предотвратит возможное гниение стен строения. При температурных минимумах теплоизоляция не даст промерзнуть самому водостоку.

Защита от загрязнения на плоской крыше сводится к установке сетки на принимающее отверстие. Это может быть плоская вставка или сеточный колпак.

Виды водосточных желобов: как подобрать их для своего проекта

Важно подобрать оптимальные габариты, чтобы водосточный желоб и размеры его трубы справлялись со своими функциями наиболее эффективно. Концепция выбора заключается в том, что чересчур узкие элементы не будут справляться с потоками воды, а слишком широкие – обойдутся значительно дороже

Поэтому стоит учитывать следующие факторы:

1. Количество осадков для вашей местности.
2. Площадь и величина уклона крыши.
3. Индивидуальные особенности архитектуры дома.

Подберем размеры

Диаметр современных желобков и труб находится в пределах от 60 до 216 мм. Большинство продуктов соответствует нормам DIN EN, отдельные производители продолжают выпускать продукцию по ГОСТ 7623-84.

Домовладельцы, предпочитающие сделать водосточный желоб своими руками, должны учесть, что он должен быть несколько шире трубы. Высота борта делается не менее 10-12 мм. Наиболее ходовые соотношения элементов системы желобок/труба имеют следующий вид:

• 100/75 мм.
• 125/87 мм.
• 125/100 мм.
• 150/100 мм.
• 200/150 мм.

Для примера рассмотрим практический пример с площадью крыши в 60 м². Здесь подойдет желобок 100 мм и труба диаметром 80 мм. Для площади в 100 м² уже понадобится труба 100 мм и желобок на 150 мм. Параметры имеют усредненный характер, индивидуальные особенности постройки влияют на них непосредственным образом. Длина желобков обычно составляет 2-3 метра.

Пошаговая инструкция изготовления водостока из канализационных труб

Перед началом работ следует выяснить некоторые технические вопросы, это поможет избежать досадных ошибок и улучшит эксплуатационные характеристики конструкции.

Составные элементы самодельного водостока

Наименование элемента	Конструктивные особенности и назначение
Желоб	Один из самых заметных и самых главных элементов системы. Он не только отводит воду со скатов, но и выдерживает довольно значительные снеговые нагрузки. Должен изготавливаться из прочных материалов, иметь аккуратный внешний вид и отличаться высокими значениями физической прочности.
Труба	Направляет воду с желобов к специальным приемникам или в придомовую канализационную систему. Канализация может быть не только скрытой подземной, но и открытой наземной. Главное, чтобы вода эффективно отводилась от дома.
Воронка	Самодельная значительно отличается от заводской, но воду принимает отлично. Во время изготовления следует обращать внимание на герметичность соединения всех стыков. Дело в том, что воронка может немного шататься, это особенности мест ее установки. За счет дополнительной герметизации удается нивелировать незначительные колебания.
Заглушки	Устанавливаются в торцах желобов. В системе грают не очень важную роль, сдерживают переливы воды только во время очень сильных ливней.
Повороты желоба и труб	С поворотами труб вопросы решаются просто – канализационные системы имеют эти доборные соединительные элементы. Для желобов приходится повороты изготавливать самостоятельно. По сложности это одни из наиболее трудных элементов.
Крепежные кронштейны	Фиксируют в нужном положении и нужном месте желоба и трубы. Для самодельных систем используются металлические полосы, согнутые под определенными углами. Толщина полос и расстояние между точками фиксации должны гарантировать устойчивость конструкции при максимальных нагрузках.

Элементы водосточной системы

Мы специально дополнительно останавливаемся на назначении и условиях эксплуатации каждого элемента водослива, такие знания помогут избегать ошибок во время самостоятельного изготовления конструкций.

Шаг 1. Подготовка материалов и инструментов. Для водостока вполне подойдут трубы диаметром 110 мм, большинство заводских систем изготавливается с диаметром 100 мм. Это универсальные размеры, применяются для большинства домов. Если у вас слишком большие по площади скаты, то можно на одном прямом отрезке желоба установить не одну воронку для отвода воды, а несколько на расстоянии примерно 6–8 метров друг от друга. Стандартная длина канализационных труб 2,5 метра, изготавливаются из полипропилена.

Полипропиленовые трубы

Цены на полипропиленовые трубы для канализации

Полипропиленовые трубы для канализации

Важно. Нужно понимать разницу между трубами для внутренней и внешней канализации.

Некоторые неопытные мастера думают, что трубы для внешней канализации не боятся ультрафиолетовых лучей и отрицательных температур, ведь они монтируются вне дома и подключаются к внешним магистралям. Все правильно, это трубы для внешней канализации, только устанавливаются они в траншеях, а не на открытом воздухе. А в траншеях нет УФ-лучей и отрицательных температур, зато есть дополнительные механические нагрузки. Для того чтобы трубы их выдерживали, у них более толстые стенки и, соответственно, намного выше цена. Добавок от негативного воздействия ультрафиолетовых лучей трубы для внешней канализации не имеют. Для водостоков лучше покупать трубы для внутренней канализации, они заметно дешевле.

Подсчитайте метраж труб, при этом нужно знать высоту и длину здания. Из одной трубы делается два желоба. Сразу узнайте количество поворотов и под какими углами они должны быть, количество отводов с различными углами поворота, тройников и заглушек. Метр трубы для канализации стоит примерно 150–200 рублей, десять метров водостока обойдется примерно 1500 рублей со всеми доборными элементами. Это на порядок дешевле, чем заводская водосливная система.

Фитинги для канализационных труб

Для работы нужно иметь электрическую круглошлифовальную машину и несколько тонких дисков по металлу соответствующего диаметра. Болгарку выбирайте самую маленькую. Для резки пластика большой мощности не надо, а работать одной рукой легкой болгаркой значительно удобнее.

Приготовьте линейку и рулетку, метизы, металлическую планку, слесарный и измерительный инструмент. Желательно предварительно нарисовать эскиз, еще раз все продумать и подсчитать.

Метизы, которые понадобятся для соединения труб

Практический совет. Попробуйте вначале сделать самодельную водосточную систему для неответственных строений: гаража, бани, мастерской и т. д. За это время наберетесь опыта и узнаете, как смотрится система на объекте.

Шаг 2. Подготовьте рабочее место. Дело в том, что трубы длинные, нужно продумать, как их резать с одного места. Если работать неудобно, то никогда срез не получится ровным. Это откровенный брак, его придется или исправлять, что отнимает много времени. Или устанавливать такой желоб в незаметном месте строения. Очень удобно работать на обыкновенных поддонах. Труба закатывается в щель между досками и довольно прочно там удерживается, что значительно облегчает процесс продольного распиливания.

Предусмотрите отдельную площадку для складирования купленных материалов и готовых элементов, столик для инструмента и метизов, решите вопрос с подводом света.

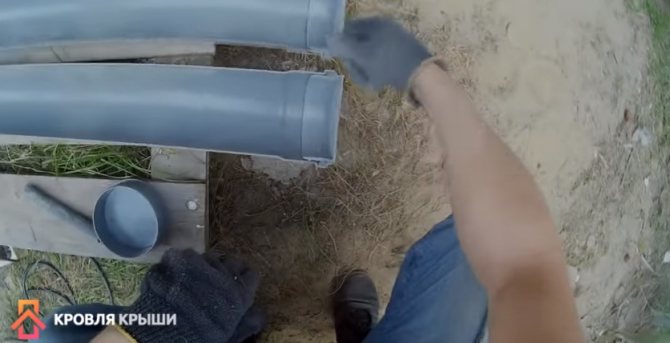

Шаг 3. Установите в торец трубы пластиковую заглушку. Труба в дальнейшем разрезается на две половины под желоб, соответственно, заглушка не будет держаться. Для того чтобы она не выпала, закрепите элемент саморезами, длина метизов примерно один сантиметр. Нужно не менее четырех штук, расстояние между ними симметричное. После разрезания трубы должно остаться по два самореза на каждом желобе. Следите, чтобы саморезы не располагались очень близко к линии резания.

Вкручивание самореза

И еще один нюанс. В торец трубы устанавливается резиновое кольцо, оно герметизирует заглушку. Саморезы следует вкручивать таким образом, чтобы они не повредили резиновое кольцо, а прижимали раструб трубы к нему. Отступите от конца примерно 3–4 см, конкретное расстояние замерьте самостоятельно, оно может немного изменяться из-за отличий трубы различных производителей.

Шаг 4. Нанесите метки для разрезания трубы на две половинки. Отмечать следует фломастером, карандаш по пластику не рисует.

Нанесение разметки

По всей длине трубы рисуют прямую линию

Шаг 5. Аккуратно распилите трубу по нарисованной линии. Выше уже упоминалось, что болгарку нужно держать одной рукой, а второй фиксировать трубу. По мере пропиливания труба подвигается к инструменту. Если так работать сложно, то придется звать помощника. Пусть он удерживает трубу, а мастер двумя руками работает с болгаркой. Кстати, именно так рекомендуется работать с инструментом инструкция по технике безопасности.

Распил трубы на две части

Шаг 6. Уберите заусеницы. Диск не режет пластик, а плавит его, остаются большие заусеницы, убираются они легко. Некоторые пользуются специальными дисками для шлифовки, ставят их в болгарку и пробуют с их помощью удалять расплавленный пластик с кромок. Не советуем так поступать, диск будет убирать старые заусеницы и оставлять новые, от больших оборотов пластик плавится. Работайте без инструмента, заусеницы без проблем срезаются монтажным ножом или отламываются руками, но придется прилагать значительные усилия. Третий вариант – взять абразивный диск и работать с ним вручную. Если у вас срез получился волнистый, то желательно его подравнять. Не стоит очень расстраиваться, следующая труба будет резаться намного качественнее и легче, а немного испорченный желоб можно поставить с обратной стороны строения, там его никто не увидит.

С заготовок нужно убрать заусеницы

По такому же алгоритму продолжайте разрезать все оставшиеся трубы для желобов. Соединяются два желоба также при помощи саморезов, в местах нахлеста обязательно устанавливается половинка заводской резиновой прокладки, для этого имеют технологические канавки.

Соединение двух желобов

Подготовленный желоб

Участки соединения желобов – самые опасные, именно здесь чаще всего появляются протечки. Дело в том, что желоб имеет большую длину, незначительные усилия на одном его конце через крепежные кронштейны возрастают в десятки раз, они работают как рычаг. Второй конец может немного смещаться. Для того чтобы полностью исключить вероятность появления протечек настоятельно рекомендуем пользоваться герметиком. Покупать можно дешевый, нет надобности пользоваться устойчивым к ультрафиолетовым лучам, материал не на открытом воздухе, сверху лежит половинка пластиковой трубы и защищает его. Но следует обращать внимание на показатели адгезии и пластичности.

Герметик для канализационных труб

Теперь уже есть определенный опыт и можно приступать к изготовлению более сложных элементов системы водослива.

Изготовление воронки

Это один из наиболее сложных элементов системы. Для ее изготовления надо приготовить:

• отрезок трубы нужной длины;
• торцевую заглушку;
• поворот;
• соединительную крестовину.

Шаг 1. Соберите все элементы в одну конструкцию, еще раз проверьте длину отрезка трубы.

Сборка конструкции

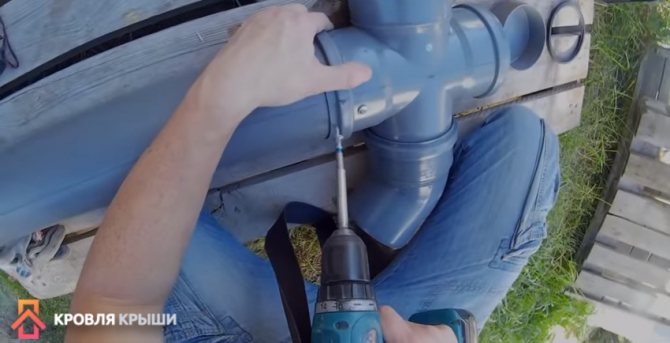

Шаг 2. Скрепите саморезами отдельные детали, как это делается мы рассказывали выше.

Важно. Не забывайте всегда смазывать соединяемые поверхности герметиком, не надейтесь только на резиновые уплотнители.

Шаг 3. Внимательно найдите средину конструкции и начертите с двух сторон линии.

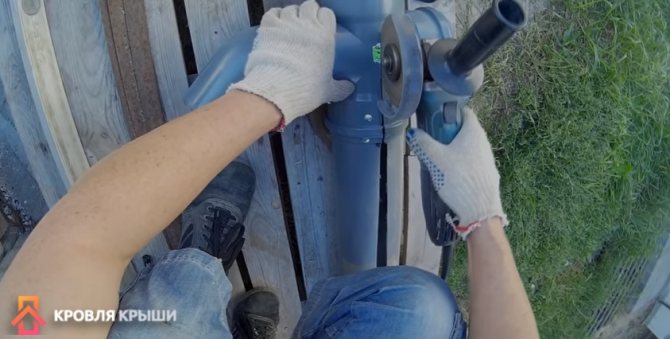

Шаг 4. По линиям разрезайте болгаркой собранную конструкцию.

Распил конструкции

Уберите заусеницы. Работайте внимательно, не спешите. Обращайте внимание, чтобы во время резания отдельные детали не смещались.

Практический совет. Заглушки в торцах желобов лучше не разрезать на половинки, а оставлять целыми, в таком положении они прочнее удерживаются. Для этого раструб трубы не разрезается по оси, а его половинка отрезается по окружности. Внешний вид такого желоба отличается от стандартного, принимайте решение самостоятельно, какое соединение делать.

Распил торца заготовки

Получившаяся деталь

Установка заглушки

Желоб с воронкой

Вода будет отводиться в ливневку, закопанную в землю. Дождевая вода считается очень полезной для полива всех растений, на дачном участке всегда пригодится. Тем более, если на нем нет централизованного водоснабжения.

Практически все элементы водосливной системы подготовлены, можно приступать к изготовлению металлических кронштейнов.

Цены на популярные модели шуруповертов

Шуруповерты

Изготовление кронштейнов

Нужно подготовить металлическую полосу толщиной примерно 2,0 мм и шириной до двух сантиметров.

Металлическая полоса

Шаг 1. Замерьте длину кронштейнов. Она равняется длине участка, который фиксируется к стропильной системе и половине окружности желоба. Для того чтобы не ошибиться, рекомендуется пользоваться мягкой проволокой. Сделайте из нее шаблон, несколько раз подгоняйте его под оптимальное положение. Все в норме – выровняйте проволоку и замерьте ее длину. Практики советуют в любом случае дополнительно дать запас примерно 2–3 см.

Шаг 2. На длинной полосе сделайте метки и нарежьте заготовки под кронштейны, высверлите в них отверстия.

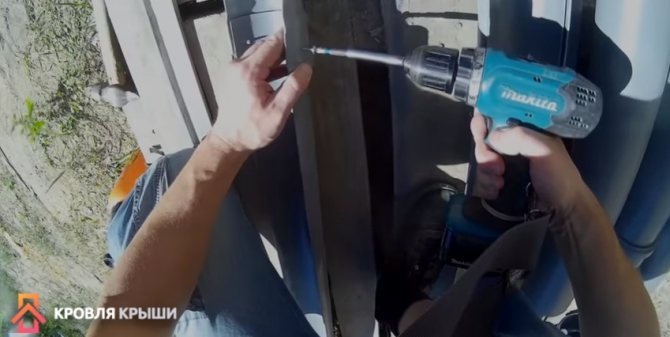

Установка слива

Если длина ската небольшая и есть помощник, то можно кронштейны прикрепить к желобу еще на земле, а на кровлю конструкцию устанавливать в сборе. Работать придется очень осторожно, во время установки можно повредить собранный желоб. Не забывайте, что для схода воды следует делать уклон, на десяти погонных метрах примерно 2–3 см. Больше не надо, а то в противоположном конце желоб слишком удалится от кровли и вода не будет в него попадать.

Соберите сливные трубы, прикрепите их к сливу, а второй конец заведите в емкость для сбора дождевой воды. Вертикальные трубы к стенам крепятся любыми хомутами, сильно затягивать не надо. Желательно размещать хомуты в таком месте, чтобы они упирались о выступы раструбов.

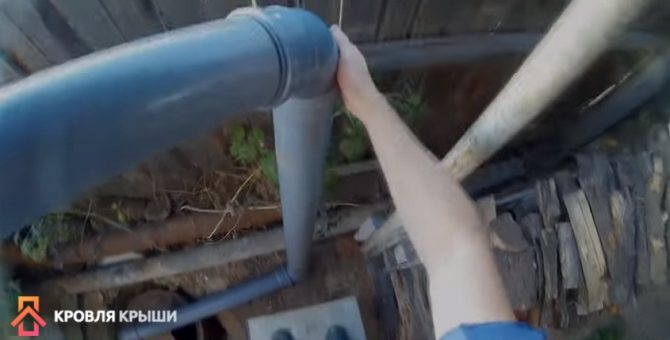

Сборка труб

Если рядом с домом есть какие-то вертикальные стойки, то можно пластиковые трубы примотать скотчем и к ним.

Практический совет. Для того чтобы полностью исключить вероятность разгерметизации вертикальных стыков труб, в месте соединения вкрутите саморезы. Они не позволят трубам выпадать под собственным весом.

Изготовление крюкогиба

Описанный выше способ фиксации желоба считается очень рискованным, желательно пользоваться традиционным – вначале фиксируются крюки, а потом на них устанавливаются желоба. Но бывает довольно сложно правильно согнуть самодельные металлические полосы. Для облегчения процесса можно сделать простейшее приспособление «крюкогиб».

Для этого понадобится два отрезка квадратных труб длиной 30–40 см. Сечение труб надо подбирать с таким расчетом, чтобы они заходили друг в друга с зазором примерно 6–8 миллиметров. К примеру, ширина одной трубу 30 мм, а второй 20–25 мм. Аккуратно зачистите торцы труб, уберите все заусеницы, выровняйте плоскости.

Шаг 1. Вставьте трубы друг в друга, выровняйте торцы, они должны располагаться в одной плоскости.

Соединение двух труб

Шаг 2. В щель между трубами просуньте кронштейн, он будет контролировать величину зазора.

В щель вставлен кронштейн

Практический совет. Ширина зазора должна немного превышать толщину металлической планки, так будет легче пользоваться приспособлением. Не все металлические планки идеально ровные, есть с небольшими изгибами. Увеличенный зазор позволит и их без проблем гнуть в приспособлении. Для того чтобы добиться таких размеров между приспособлением и металлической полосой, рекомендуется просунуть поверх планки кусок листового железа толщиной примерно 1 мм. После прихватывания сваркой он вынимается.

Под планку уложен кусок листового железа толщиной 1 мм

В нижней части немого прихватите трубы электрической сваркой, такую же операцию проделайте и со второго конца.

Детали соединяют сваркой

Шаг 3. Выньте кронштейн и прочно приварите трубы. Зачистите окалины.

Устройство готово к использованию. Работать с ним очень легко. Заготовка по метке вставляется в крюкогиб, одной рукой удерживается приспособление, а второй изгибается деталь под нужным углом и на заданном удалении.

Кронштейны для фиксации желобов

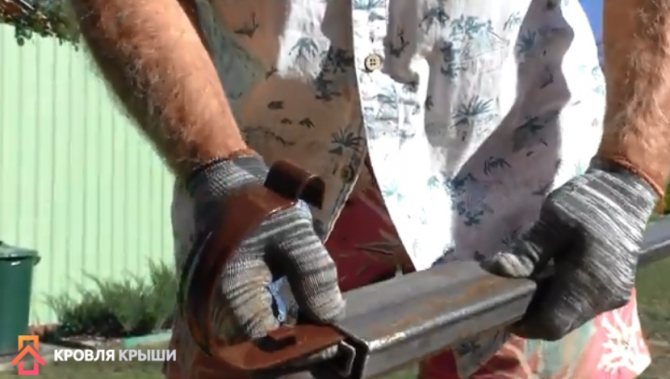

Кронштейн вставляют в крюкогиб

Готовый к монтажу кронштейн

Крюкогиб позволяет делать не только ровные изгибы, но и под различными уклонами. Для этого заготовку нужно не прижимать к боковой стенке, а немного поворачивать в ту или иную сторону. В зависимости от угла поворота изменяется угол загиба. Со временем появляется опыт, все крюки изгибаются точно по заданным размерам с учетом особенностей кровли и водосточной системы.

Крепление водостоков своими руками

Сильные стороны плоской крыши

Если вы живете в большом городе, то наверняка знакомы с плоскими кровлями.

Их можно встретить практически на каждой многоэтажке. Высотные здания, как правило, оборудуются внутренним водостоком, чтобы падающая сверху вода не смогла навредить окружающим строениям. До не давних пор, такие крыши можно было встретить лишь на производственных и многоэтажных постройках, но с появлением новых кровельных продуктов они начали возводиться и в частном строительстве.

Что же так сильно привлекает застройщиков? Скорее всего, людям просто надоел образ стандартной скатной системы. Конечно, в ее практичности сомневаться не приходится, но такие крыши встречаются в частной застройке абсолютно повсюду. Поэтому если вы хотите выделяться на фоне остальных, то у вас еще есть шанс, это сделать.

Жители западных стран уже давно пользуются постройками с плоскими крышами и описывают их исключительно с положительной стороны. И это немудрено, ведь за небольшую цену вы получаете дополнительную жилую площадь, которую можете использовать по своему усмотрению, главное, создать для этого все условия. Плоская поверхность надежно защищается современными кровельными материалами, поэтому по поводу ремонта задумываться не придется.

Итак, давайте рассмотрим положительные качества плоской поверхности:

• По сравнению со скатными кровлями, плоская имеет меньшую площадь, поэтому на нее устройство потребуется куда меньше материалов. С экономической точки зрения это очень выгодно.
• Так же сэкономить некоторую сумму можно отказавшись от услуг кровельной бригады, сделав всю работу самостоятельно. Правда, без напарника придется туговато, поэтому пригласите кого-нибудь из своих знакомых.
• Вести монтажные работы на плоской поверхности куда удобнее нежели в подвешенном состоянии, поэтому она будет протекать не только легко, но и быстро.
• Обслуживая крышу в любую пору года, можно быть уверенным, что вы никак не навредите своему здоровью.
• Дополнительная площадь, созданная в результате монтажа, может быть использована по вашему усмотрению. На ней можно разместить зону отдыха, разместить детскую площадку, мастерскую, выращивать сад и многое другое.

Зачастую, как я перечисляю данные свойства плоской крыши, у многих застройщиков возникает желание приступить к строительству прямо сейчас, но это не так легко, как кажется. Вся трудность заключается в проектировании такой крыши и если какой-либо элемент будет установлен не верно, то в скором времени такая поверхность выйдет из строя.

Водосточная система плоской кровли является одним из самых важных ее составляющих.

Как вы уже знаете, она может оборудоваться как внутренним, так и наружным методом. Если рассматривать первый, то он представляет собой устройство сложной системы труб внутри здания, которые определенным образом отводят осадки с поверхности в ливневую канализацию. Такая система позволяет улучшить внешний вид вашего уюта и сделать его более привлекательным и загадочным. Что касается второго способа, то это всем привычные трубы, которые видны снаружи здания. Как правило, наружный водосток с плоской кровли устраивается лишь в том случае, если ваши финансы ограничены или в вашем регионе суровые зимы.

Это интересно: Обработка стен перед поклейкой обоев: вся суть

Тонкости выбора водоотводной системы

Чтобы самому организовать слив воды с крыши, не нужно быть заправским мастером и профессионалом кровельных дел, достаточно уверенно пользоваться распространенным инструментом, то есть, ножовка, дрель, молоток, болгарка и т.д. Но сначала давайте разберемся, зачем это нужно и какие есть типы систем.

Зачем нужна сливная кровельная система

Если монтаж сливной системы отложить на «потом», то уже через 2 – 3 года вы наживете себе массу неприятностей.

• Капли и ручейки воды с кровли выбьют в отмостке некрасивую борозду, причем известную народную мудрость «Вода камень точит» здесь нужно понимать буквально. Ни бетонная стяжка, ни тротуарная плитка, ни даже мрамор или гранит, не способны долгое время противостоять такому воздействию;
• В осеннюю распутицу по периметру дома будет постоянно стоять лужа. Дренажная система (если она есть) будет работать максимум на 50 %. Кстати, информация по самостоятельному обустройству придомового дренажа есть «ЗДЕСЬ»;
• Цоколь в полуметре от грунта из-за постоянной влажности и морозов будет активно разрушаться.
• Но самое неприятное начнется зимой, напитавшийся влагой грунт с первыми морозами будет давить на фундамент и совсем не факт, что ваш фундамент выдержит такой натиск.

Отсутствие слива влечет за собой массу серьезных неприятностей

Типы сливных систем

• Внутренний слив – такие водоотводы устанавливаются на плоских кровлях. На крыше в определенном порядке монтируются воронки, а сливные трубы от них прокладываются внутри конструкции. В частном строительстве плоские крыши возводятся крайне редко, поэтому сейчас мы на внутренней системе останавливаться не будем;

Обустройство внутренней системы водоотведения зачастую выполняется на этапе строительства здания

• Наружная система – ее еще называют фасадным сливом, Здесь по нижней кромке ската кровли устанавливаются желоба, которые направляют воду в воронки, а они в свою очередь, перенаправляют массу воды в четко определенную точку. Нас интересует именно эта система и далее, мы разберем материал для конструкции.

Выбор материала для сливных конструкций кровли

Фото	Рекомендации
	Оцинкованная сталь Оцинкованные сливные системы у нас в стране считаются классикой, плюс цена на них лояльная. Но такой слив желательно монтировать подальше от города, кислотные дожди смывают цинковое напыление за 5 – 7 лет, а дальше коррозия быстро съедает тонкий металл.
	Полимерное окрашивание Здесь мы также имеем дело с оцинкованной сталью, но сверху металл покрыт специальной краской на полимерной основе. Производители обещают, что в городе желоба простоят не менее 15 лет. Совет! Оптимальное соотношение цены и качества имеет покрытие именуемое «Пурал», а вот своими руками металл красить бесполезно, покрытие продержится не более 2 – 3 лет.
	Медь Для отливов медь считается одним из лучших материалов. Все производители дают гарантию от 50 лет, но в реальности хороший медный слив может простоять до 100 лет. Проблема лишь в том, что цена на эти отливы высокая. Важно! Со временем медь покрывается оксидом (патина) и приобретает благородный зеленоватый цвет.
	Алюминиевые отливы Легкий, прочный и долговечный алюминий сейчас начал потихоньку вытеснять медь. Алюминий, по сравнению с медью не так эффектно выглядит, но зато он чуть дешевле и лучше смотрится в современных стилях.
	Слив из титан-цинка К нам отливы из сплава титана с цинком пришли с запада. На материал дают 150 лет гарантии, но эти конструкции дороже меди, а выглядят обыденно. Собственно поэтому у нас эту заморскую новинку состоятельные клиенты не жалуют.
	Полимерные отливы На данный момент пластиковые конструкции занимают порядка 50 % рынка. Обычно такой товар заявляется как слив ПВХ, но к классическому поливинилхлориду материал имеет лишь отдаленное отношение. Этот слив не боится ультрофиолета и сохраняет эластичность при температурах от +50ºС, до -70ºС, а главное пластиковый отлив стоит разумных денег и отлично выглядит.

Какая форма желоба лучше

• Наиболее распространенными считаются полукруглые отливы. В них меньше задерживается грязь и мусор, а главное, для самостоятельного монтажа полукруг подходит идеально;
• Овальные желоба – специалисты считают их частной разновидностью полукруглой модели. Разрабатывались они для крыш с большим углом наклона и серьезным объемом сточных вод, в декоративном плане они мало чем отличаются от своих полукруглых собратьев;
• Желоба со сложными формами – выглядят красиво, но стоит такое удовольствие на порядок дороже предыдущих моделей. С практической точки зрения они неудобны, в ломаных закоулках конструкции скапливается мусор, плюс пропускная способность здесь не самая высокая.

Ломаные декоративные сливные системы обычно монтируются на дома с эксклюзивным дизайном

Зачем нужен водосток

Наружный водосток — это комплекс открытых желобов, собирающий с крыши влагу и направляющий её в вертикальные отводные трубы. Места, где заканчивается конструкция, оснащаются ёмкостями для сбора воды или ливневой канализацией.

Водосток защищает дом от разрушительного воздействия влаги

Функции водостока

Водосток выполняет такие функции:

1. Защитная. Заключается в отведении сточных вод от стен и цоколя дома.
2. Декоративная. Красивый самодельный водосток станет украшением жилища или беседки.
3. Кумулятивная. С помощью такой системы ливневыми водами можно заполнять специальный резервуар для полива.

Промышленные водостоки производят из специального пластика или оцинкованной стали и стоимость их достаточно высока. А если приплюсовать заглушки, воронки, уголки и колена, то цена увеличится вдвое. У готовых деталей есть своё преимущество — их легко собрать, как конструктор. Чтобы сэкономить, умельцы нашли альтернативу и стали самостоятельно изготавливать системы водоотлива из подручных средств, например, из пластиковых канализационных труб. Поэтому если дом или дача уже есть, а водостока там нет, то можно рискнуть изготовить его собственноручно.

Самодельный водосток может прослужить долгие годы

Если подойти к делу с умом и правильно подобрать материал, то самодельный водосток вполне можно будет использовать как основной.

Виды водостоков

Водосток бывает таких видов:

1. Наружный или внешний. Такой тип подойдёт для самостоятельного монтажа.
2. Внутренний, который предусматривают ещё в проекте. Чаще всего этот вид устанавливается на плоских крышах, для него подойдут трубы из любого материала.

Материалы для самодельных водостоков

Ранее для сборки систем отлива использовался только металл. Чаще — оцинкованная или покрытая полимерами сталь, реже — медь или алюминий. Теперь ассортимент подходящих материалов значительно увеличился:

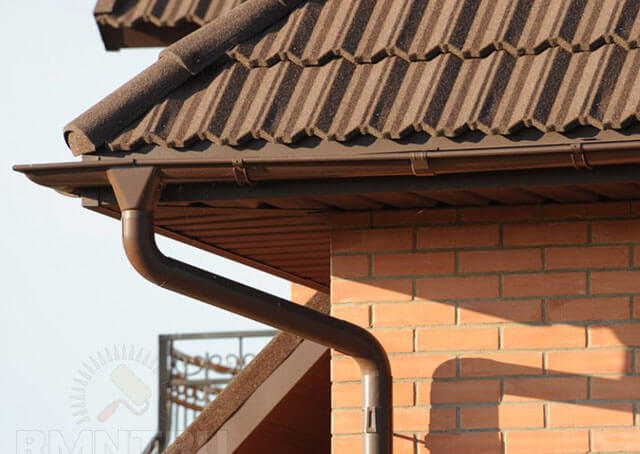

1. Водостоки из оцинкованной стали. Они долговечны, надёжны, устойчивы к нагрузкам и скачкам температур. Их минусом является шумность и подверженность к коррозии.

   Оцинкованная сталь — один из самых популярных материалов для водостока

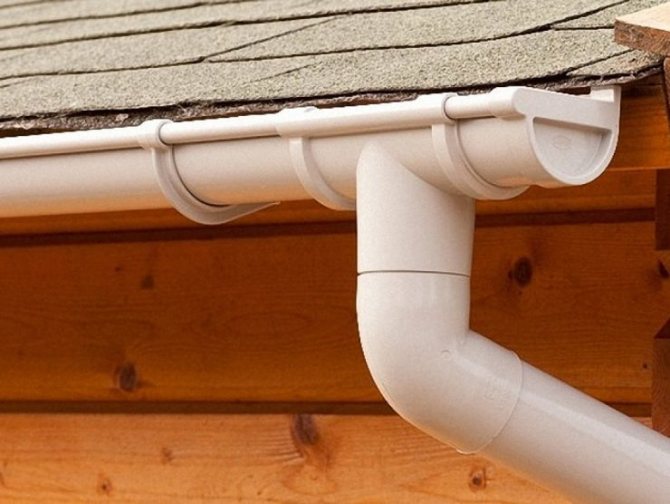

2. Системы отлива из ПВХ. Отличаются малым весом и низкой шумностью, легки в сборке и хорошо противостоят перепадам температур.

   Водосток из ПВХ — надёжен и бесшумен

3. Водоотводные системы из канализационных труб. Благодаря удобному монтажу и большому разнообразию переходников такие трубы стали отличной заменой промышленным водостокам из ПВХ.

   Канализационные трубы — отличный материал для водостока

4. Трубы и желоба из керамики. Для них понадобится специальная глина и навык гончарства.

   Керамические трубы очень долговечны

5. Отливы из пластиковых бутылок. Быстро монтируются, но годятся в качестве временной альтернативы.

   Бутылочный пластик — самый доступный материал для создания водоотлива

6. Деревянные водостоки. Изготавливаются вручную, служат долго только в случае специальной обработки.

   Деревянный водосток очень декоративен

7. Водоотливы из меди. Пригодны для длительной эксплуатации, но со временем покрываются патиной.

   Медные водостоки выглядят благородно и престижно

Это интересно: Обработка стен перед поклейкой обоев: вся суть

Элементы водосточной системы крыши

Сейчас снова-таки говорим о наружном организованном водостоке. Неважно, из какого материала он будет выполнен, практически всегда будем иметь дело с одними и теми же элементами, которые и образуют целую систему.

Желоб и вспомогательные элементы

Желоба – основные горизонтальные элементы водостока, тогда как трубы – основные вертикальные. Желоба могут быть круглыми, овальными, квадратными, прямоугольными, иметь сложную несимметричную форму. По эффективности они все практически одинаковы. Квадратные и прямоугольные элементы легче обходят угла здания, их практически незаметно. Квадратные металлические желоба часто имеют полимерное покрытие только с внешней стороне, внутри – только слой грунтовки, потому выходят из эксплуатации они чуть быстрее круглых. Будьте внимательны при покупке.

Продают желоба сложной формы: они, вроде как, почти круглые или овальные, но одна из сторон имеет многочисленные выступы. Это делает изделие внешне более привлекательным и способно превратить его в украшение фасада, но монтаж будет сложнее.

При соединении отрезков желобов используются специальные муфты, которые способны нивелировать температурные изменения. Если зимы в регионе суровые, то лучше оснастить желоба электронагревательным кабелем (система антиобледенения).

Соединительные элемента для желобов:

• поворот желоба – для создания необходимой линии водостока. Стандартный поворот – 90 градусов, но можно найти элемент и, например, на 135 градусов. Стык желоба и поворота герметизируют резиновым или клеевым уплотнителем. Стыки (углы) могут быть внешними и внутренними;
• стык (соединитель) желоба – для соединения отдельных желобов, длина которых составляет в среднем 3-4 м. Стык имеет защелки и фиксаторы, но его лучше уплотнить резиновым уплотнителем;
• заглушка – устанавливается на торце водостока при помощи защелок, но для надежности лучше использовать резиновую прокладку;
• сетки-ловушки задерживают листья, веточки и прочий крупный мусор. Сетки монтируются прямо на желоба и предотвращают засор водосточной системы;
• крепежные крюки бывают длинными и короткими. Первые более надежные, но их необходимо монтировать еще до кровельных работ, что не совсем удобно, потому обычно используют короткие крюки.

Воронки и вспомогательные элементы

Водосборные воронки – соединительный элемент между желобом и трубой. Воронка может располагаться в любом месте желоба (проходная воронка) либо же в конце желоба (левая, правая воронка), и тогда она комплектуется стенкой, выполняя роль еще и заглушки.
Вспомогательные элементы:

• колено соединяет воронку с трубой, может иметь различные углы;
• защитная сетка устанавливается в воронку, чтобы мусор не проник в трубы, откуда его будет очень сложно удалить.

Трубы

Трубы – основной вертикальный элемент сливной системы. Диаметр может быть разный, подбирается в зависимости от объемов стоков. Длина трубы, как правило, не превышает 3 м. Внутренняя поверхность гладкая, чтобы обеспечить максимальную скорость прохождения дождевой воды.
Вспомогательные элементы:

• соединители для труб. Их функция понятна, но данный элемент необходим не всегда. В некоторых системах на концах труб есть специальные фиксаторы, благодаря которым можно обойтись без вспомогательных элементов;
• колено трубы необходимо для соединения труб под определенным углом, чтобы обойти архитектурные элементы здания;
• сливной патрубок используется в нижней части трубы, чтобы отвести воду от фундамента здания и направить в ливневую канализацию или лоток;
• тройник позволяет оборудовать один сток несколькими трубами;
• кронштейны (хомуты) помогают зафиксировать трубу на фасаде здания. Они должны быть максимально незаметными и достаточно крепкими, чтобы выдерживать нагрузки во время ливня. В продаже есть кронштейны замысловатой формы, которые не только функциональны, но еще и являются предметом декора.

Расчет водосточной системы

Если с материалами более-менее все понятно, то вот какого диаметра брать трубы и желоба для водосточной системы не всегда сразу очевидно. Учесть стоит массу параметров, в т.ч. площадь и угол наклона кровли, климат региона и количество осадков, количество вдоотводов и т.д. Желоба выпускаются размером 70-200 мм, трубы – 50-160 мм.

Алгоритм расчёта водосточной системы выглядит следующим образом:

• определяем площадь кровли. Тут все просто – необходимо вычислить площадь каждого ската кровли, используя известные формулы. Чем больше площадь, тем больше осадков на нее будет попадать, и тем более высокая пропускная способность должна быть у системы. Рекомендуемые параметры приведены на схеме ниже;



• делаем эскиз всей водосточной системы. Для этого понадобятся замеры здания (высота, вынос карниза от стены, длина карниза и т.д.), которые указываются на эскизе. На бумаге определяем расположение желобов, воронок, труб, заглушек. От нижней точки трубы до грунта должно быть 20-25 см;
• определяем длину желобов. Почти всегда она равняется длине всех скатов крыши. Длина желобов в магазине стандартная, редко получится обойтись без отходов. Если по замерам не хватает всего 5-10 см желоба, то можно компенсировать длину муфтами. Если дефицит больше, то придется брать еще один желоб, зато останется запас на будущее;
• определяем количество воронок, колен воронок и труб. Воронку и трубу ставят на каждом углу здания. Если скат длинный, то воронку с трубой рекомендуют устанавливать каждые 9 м. Если форма кровли сложная и рядом расположены два коротких желоба, то их проще присоединить к одной трубе;
• определяем количество заглушек. Обратите внимание, что они могут быть универсальные, или же левые/правые. В последнем случае необходимо быть острожным при расчете и покупке. На каждую незамкнутую линию берем по две заглушки. Всегда сверяйтесь с эскизом;

• определяем количество муфт. Их число равняется числу желобов минус один;
• определяем количество кронштейнов. Наверное, не стоит говорить, что водосточную систему необходимо надежно фиксировать. Часто этим правилом пренебрегают, экономя на крепеже. При использовании пластиковых желобов кронштейны должны располагаться каждые 60 см, металлических – каждый 1 м. В противном случае под дождевой и снеговой нагрузкой, при образовании льда желоба могут прогнуться, деформироваться или сломаться;
• расчет длины трубы. Длина трубы будет равняться расстоянию от края крыши до отмостки, из которой вычитают длину воронок с коленами и расстояние от отвода до земли (20-25 см).

Монтаж водосточной системы своими руками от Кровмонтаж.

Как изготовить самостоятельно из подручных средств

Водосток можно изготовить самостоятельно из разных подручных средств. Это позволяет значительно сэкономить деньги. При установке водосточной системы собственными руками большой популярностью пользуется такой материал, как оцинкованная сталь. Он прослужит около 10 лет — это вполне экономный, а также доступный материал. Рассмотрим подробнее данный вариант.

Для работы по созданию водостока из оцинкованной стали понадобятся следующие инструменты и материалы:

• ножницы по резке металла;
• молоток;
• маркер для нанесения отметок;
• листы из оцинкованной стали толщиной около 0,5 мм;
• плоскогубцы.

• намечаем начальную точку для монтажа, располагающуюся на максимальной высоте;
• крепим кронштейн жёлоба;
• производим установку воронки, которая размещается на нижней точке между кронштейнами;
• совмещаем воронку с трубой;
• производим фиксацию трубы водостока, используя для этого хомуты;
• снизу к трубе присоединяем и закрепляем слив;
• производим установку системы для обогрева водостока.

Видео: водостоки для крыши своими руками

Основные элементы системы

Система водоотлива любого дома состоит из следующих составляющих:

1. Жёлоб. Крепится горизонтально с небольшим уклоном по наружным сторонам ската крыши. Может иметь по необходимости поворотные уголковые элементы. Именно в него стекает вода с крыши.
2. Труба. Крепится вертикально. В этот элемент поступает вода из желобов через диагональное колено и сливную воронку и выводится вниз.
3. Сливное колено. Крепится к низу трубы и отводит воду от стен и фундамента дома;
4. Сливная воронка. В неё поступает вода из жёлоба и направляется в трубу. Обычно оснащена специальной сеткой, защищающей от попадания в трубу мусора.
5. Элементы крепления. При помощи их желоба и трубы крепятся к зданию. Это кронштейны (для жёлоба) и хомуты (для труб).
6. Прочие вспомогательные элементы. Различные герметики и соединительные элементы, заглушки, тройники, обводы.

Узнайте, как сделать теплицу с открывающейся крышей, сделать крышу для бани, самостоятельно покрыть крышу металлочерепицей, ондулином, а также сделать мансардную крышу и утеплить ее.

Плюсы и минусы пластиковых водосточных систем

Одна из важнейших для потребителя характеристик пластикового водостока – доступность, на фоне достойного качества. Современные пластиковые водосточные системы изготавливают из модифицированного полимера (винила), характеризующегося высокой прочностью, устойчивостью к механическим воздействиям, высоким и низким температурам и их колебаниям. В отличие от пластика предыдущего поколения, современный не становится хрупким на морозе и способен выдерживать большие нагрузки, что актуально снежной зимой или в межсезонье с ливнями. И если раньше такие водосточные системы позиционировались, как нечто временное, рассчитанное на небольшие домики дачного типа или хозяйственные постройки, то сейчас ситуация изменилась.

Оксана Дмитриева специалист компании KATEPAL

Самый востребованный и практичный способ удаления осадков с кровельного покрытия – наружный организованный водоотвод (водосток). Водосточные системы необходимы любой кровле, так как они защищают здание от прямого или косвенного переувлажнения. Посредством водостока вода с крыши собирается и направляется в специально организованный отвод, благодаря чему вокруг дома не образуются лужи, а по холодам — и наледь. Пластиковые водосточные системы отлично подходят как для небольших и средних жилых домов, так и для административных и промышленных зданий.

Кроме прочности, еще одним достоинством пластиковых водостоков является способность воспринимать нагрузку без деформации и разрушения – как только воздействие прекратится, пластик вернется в исходное положение.

F E D O T

Пять лет стоит пластиковый водосток, проблем никаких, пару лет назад была зима с большим количеством оттепелей, и на западном скате намерзла большая глыба льда и, вырвав крепежные саморезы из лобовой доски, вся конструкция (14 метров погонных) рухнула. Все осталось цело, весной прикрутил новые саморезы, защелкнул желоба, и все работает, так что хрупкость пластиковых водостоков сильно преувеличена. Лестницу тоже много раз опирал на водосток – пружинит, но не ломается.

Иногда случаются непредвиденные ситуации, но в целом пластиковые системы своих владельцев не разочаровывают.

Злобный Хомяк

За пять лет службы пластикового водостока поменяли один пролет – градом пробило, даже установщики удивились, как такое могло получиться. Плюс в одном месте немного стык разошелся, подтянули. На большой дом тоже установил пластиковый водосток.

Что касается декоративности, системы представлены как классическими – белым и коричневым, так и другими цветами, например, бежевым, серым или бордо, в зависимости от конкретной марки. Реально подобрать водосток под общую стилистику оформления, чтобы она вписалась в дизайн и подчеркнула достоинства фасада и кровли. Не менее важна и универсальность полимерных систем – большое количество доборных и крепежных элементов позволяет монтировать водосток на кровлях любых сложных форм. Это особенно актуально в загородном частном строительстве, где популярны эркеры, разноуровневые крыши и обилие террас.

Оксана Дмитриева

Пластиковые системы водостока имеют большое количество комплектующих, разные диаметры труб и удобные переходники, что позволяет обеспечить монтаж на всех основных видах кровли. Герметичность собранной системы достигается за счет уплотнителей и максимально надежной фиксации элементов при монтаже. При этом не требуется специальных инструментов – детали соединяются между собой одним щелчком.

Пластиковые водосточные системы комплектуются несколькими типами элементов.

• Сбор и отвод воды – желоба, воронки, трубы, сливные колена.
• Соединение и переходники – углы под 90 ⁰ и универсальные углы от 60 до 160⁰, соединители желобов, соединители труб, тройники для труб, колена, муфты.
• Фиксация – кронштейны желоба, хомуты, вертикальные и горизонтальные планки, планки для покрытий из мягкой черепицы, метизы. Кронштейны и хомуты обычно пластиковые, планки чаще металлические.

К недостаткам полимерных водосточных систем чаще всего относят «хлипкость», сравнительно небольшой срок службы и склонность цветных изделий к выгоранию. Качественная продукция из пластика имеет толщину стенки от 2,2 мм, и ее сложно назвать «хлипкой», если же недобросовестные производители экономят на сырье, то это не проблема продукта в целом, а особенность некоторых, как правило, совсем уж бюджетных марок. Срок службы, опять же, качественного полимерного водостока составляет 15-30 лет. Это меньше, чем у металлической разновидности, но достаточно солидно.

Больше всего претензий — к выгоранию цвета, особенно, если речь о коричневом или другом, насыщенном оттенке. Благодаря особым стабилизаторам и окрашиванию полимера в массе, производителям удалось значительно продлить период, в течение которого цвета темной гаммы остаются неизменными. В среднем, гарантия на сохранность цвета у известных брендов составляет 10 лет.

Оксана Дмитриева

Полимер последней разработки отличается от предшественников устойчивостью к ультрафиолетовому излучению, агрессивным средам и температурным перепадам. Производители качественных водосточных систем дают гарантию на выцветание до 12 лет – в течение этого срока сохранится исходный насыщенный цвет.

Многие с сомнением относятся к пластиковому водостоку, но реальный опыт владельцев таких систем доказывает обратное.

Serj

Вот говорят, пластик выгорит и деформируется через пару лет, особенно, бюджетный. А почему так однозначно? Моя пластиковая водосточка осталась такой же пластичной, как и при покупке, и цвет не особо изменила, и форму сохранила. Возможно, она, конечно, небюджетная, но все равно, дешевле металлической. Да, я купил ее изначально в качестве временной, чтобы заменить постепенно, но теперь думаю, что и дальше везде буду ставить пластиковую.

Выводы и полезное видео по теме

О том, как правильно сконструировать водосточную систему, можно узнать из следующего видеоролика:

Сборка водосточной системы собственноручно – задача решаемая. Понятно, что самостоятельность в первую очередь преследует цель экономии. Между тем, собираясь устраивать водосток своими руками, желательно провести расчёты, опираясь на такие параметры, как общая площадь кровли и среднестатистическая интенсивность осадков на местности.

Результаты расчётов будут способствовать дополнительной экономии, так как по ним можно точно определить потребность в материалах и деталях для монтажа.

Общие сведения

Разновидности водостоков

Правильно смонтированный водосток гарантирует бесперебойный отвод дождевых осадков, талых вод в течение всего года, без образования ледяной корки, лиственных и пыльных пробок. Выбор конструкции зависит от вида крыши, особенности погодных условий на местности, а также от вкусовых предпочтений хозяина.

Чтобы правильно организовать систему слива осадков с крыши, стоит определиться с местом расположения стоков, уяснить конфигурацию системы, подобрать соответствующий материал, из которого выполнены детали водостока.

Типы водоотводной системы

Тип кровли, климатические особенности, вид здания влияют на выбор водостока.

Для водосточной системы в доме применяют следующие варианты:

• 1.вариант наружного неорганизованного водоотвода.
• 2.вариант наружного организованного.
• 3.вариант внутреннего организованного.
