В строительстве и ремонте систем отопления все чаще применяются пластиковые трубы из-за их легкости, долговечности и коррозионной стойкости. Однако правильный монтаж требует знаний и навыков, особенно в пайке пластиковых труб. В статье рассмотрим процесс пайки, его особенности и преимущества, а также дадим практические советы для избежания распространенных ошибок и обеспечения надежной работы отопительной системы. Эта информация будет полезна как профессиональным монтажникам, так и тем, кто решит самостоятельно установить отопление в своем доме.
Виды труб соединяемых пайкой
При монтаже систем отопления, помимо различных пластиковых труб, также используются стальные конструкции. Однако стальные трубы требуют сварки, подвержены коррозии и нуждаются в регулярном обслуживании.
Тем не менее, это не означает, что стальные трубы утратили свою актуальность: в течение как минимум следующего десятилетия этот материал будет широко применяться, особенно для ремонта уже существующих систем.
Перед тем как подробно рассмотреть каждый тип пластиковых труб, стоит выделить несколько общих характеристик пластика:
- Пластик легко поддается механическим воздействиям. Это свойство следует учитывать при выборе места для прокладки труб.
- Многие производители заявляют, что их продукция может прослужить 40-50 лет. Однако это утверждение вызывает сомнения, так как на практике оно не было проверено. Не существует методик, способных имитировать десятилетия эксплуатации. Это скорее маркетинговый ход. Тем не менее, можно с уверенностью говорить о сроке службы пластиковых труб в 20 лет. Что будет дальше — вопрос открытый.
- При выборе типа пластиковых труб важно учитывать климатические условия и режим работы отопительных систем. Некоторые виды пластика не выдерживают температуры выше 70 градусов. Даже в южных регионах России температура в подающих трубах может достигать 90 градусов. При таких условиях некоторые виды пластика могут оплавиться, что приведет к финансовым потерям.
- Одним из немногих недостатков пластиковых труб является их склонность к расширению. Поэтому установка компенсаторов примерно каждые 5 метров является необходимостью.
Монтаж систем отопления с использованием пластиковых труб становится все более популярным благодаря своей простоте и эффективности. Эксперты отмечают, что пайка пластиковых труб требует особого внимания к деталям и соблюдения технологий. Правильный выбор оборудования и материалов играет ключевую роль в обеспечении надежности соединений. Специалисты подчеркивают, что перед началом работ необходимо тщательно подготовить поверхности труб, чтобы избежать утечек и обеспечить долговечность системы. Также важно учитывать температурные и давление нагрузки, которые будут действовать на трубы в процессе эксплуатации. В целом, при соблюдении всех рекомендаций, пайка пластиковых труб может стать надежным и экономичным решением для систем отопления.
Полипропилен
Полипропилен – это наиболее экономичный вариант пластиковых труб. Однако для установки отопительных систем этот тип труб не является оптимальным. Причина в том, что при температуре теплоносителя выше 70 градусов полипропилен может начать разрушаться.

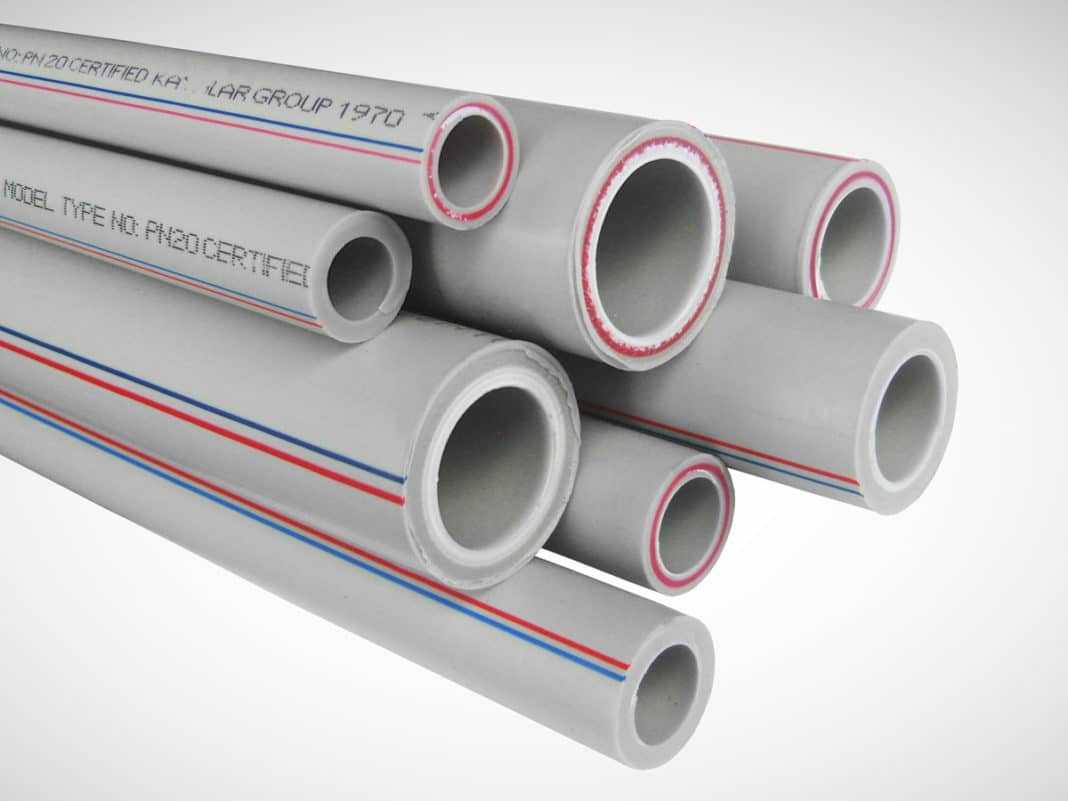

Полипропиленовые трубы
Данный вид пластика не поддается изгибу, поэтому при его установке применяются фитинги или сварка. Единственным преимуществом, которое выделяет полипропилен среди других пластиковых труб, является его доступная цена.
| Этап монтажа | Необходимые инструменты и материалы | Важные нюансы и советы |
|---|---|---|
| Подготовка труб | Труборез, зачистка для труб, рулетка, маркер | Точный замер, ровный срез, тщательная зачистка от заусенцев и грязи. |
| Нагрев и пайка | Паяльник для пластиковых труб (с насадками), перчатки, защитные очки | Соблюдение температурного режима паяльника, равномерный нагрев трубы и фитинга, быстрое и плотное соединение. |
| Охлаждение и проверка | Ветошь, секундомер (опционально) | Не двигать соединение до полного остывания, визуальный осмотр на герметичность, при необходимости — опрессовка системы. |
| Монтаж системы | Крепеж (клипсы, хомуты), уровень, перфоратор/дрель | Правильное расположение труб (уклон, компенсация теплового расширения), надежное крепление, соблюдение расстояний. |
| Завершающие работы | Заглушки, герметик (при необходимости), изоляция | Установка заглушек на неиспользуемые выходы, герметизация резьбовых соединений, теплоизоляция труб. |
Интересные факты
Вот несколько интересных фактов о монтаже систем отопления с использованием пайки пластиковых труб:
-
Технология пайки: Пайка пластиковых труб, таких как ПП (полипропилен), осуществляется с помощью специальных сварочных аппаратов, которые нагревают края труб до температуры, при которой материал плавится и соединяется. Этот процесс обеспечивает прочное и герметичное соединение, которое может выдерживать высокие температуры и давления.
-
Экономия энергии: Пластиковые трубы имеют низкую теплопроводность по сравнению с металлическими, что помогает снизить теплопотери в системе отопления. Это делает системы с пластиковыми трубами более энергоэффективными и экономичными в эксплуатации.
-
Устойчивость к коррозии: Пластиковые трубы не подвержены коррозии, что делает их долговечными и надежными в условиях повышенной влажности или агрессивных химических сред. Это особенно важно для систем отопления, где использование коррозионно-устойчивых материалов может значительно продлить срок службы всей системы.
Сшитый пропилен
Сшитый полипропилен производится по сложной технологии, что позволяет использовать его для установки внутренних отопительных систем. Этот материал отлично справляется с теплоносителем, температура которого достигает 90 градусов. Согласно стандартам ГОСТ, температура теплоносителя в внутренних сетях не должна превышать этот предел.
Дело в том, что при температуре поверхности выше 90 градусов пыль, оседающая на трубах и радиаторах, начинает сублимироваться. Это означает, что твердые частицы переходят в газообразное состояние, минуя жидкую фазу. Проблема заключается в том, что сублимированная пыль, попадая в вдыхаемый воздух, значительно увеличивает риск развития раковых заболеваний. Поэтому использование теплоносителя с температурой выше 90 градусов в жилых помещениях и местах с постоянным пребыванием людей строго запрещено.
К преимуществам сшитого полипропилена можно отнести эффект памяти. Если труба из этого материала будет согнута под воздействием температуры, то при остывании она сохранит новую форму, а при повторном нагреве вернется в исходное состояние. Это свойство удобно использовать при установке труб в труднодоступных местах, так как такая система отопления менее требовательна к выбору маршрута прокладки труб.
Еще одним достоинством сшитого полипропилена является его низкая подверженность температурному расширению. Поэтому системы отопления с использованием таких труб можно без особых затруднений устанавливать с закрытой прокладкой коммуникаций. Кроме того, этот материал легко поддается пайке без предварительной подготовки.
Металлопластик
Металлопластиковые трубы являются отличным выбором для установки отопительных систем. Они состоят из нескольких слоев, в которых алюминий и пластик надежно склеены друг с другом. Внутренний и внешний слои выполнены из пластика, что предотвращает образование отложений внутри трубы, так как соли кальция и магния не могут зацепиться за гладкую поверхность. Кроме того, внешний слой не подвержен коррозии, что избавляет от необходимости в уходе и позволяет долго сохранять привлекательный внешний вид.
Однако у металлопластика есть и значительный недостаток — это его стоимость. Хотя сами трубы не сильно дороже аналогов, фитинги для них стоят значительно дороже. Например, тройник из полипропилена может обойтись около 100 рублей, тогда как аналогичный тройник из металлопластика будет стоить уже 500 рублей. Эта разница в цене весьма ощутима, что делает вопрос пайки металлопластиковых труб особенно актуальным.
Здесь часто возникают трудности. Дело в том, что алюминий невозможно спаять. Несмотря на то, что металлический слой довольно тонкий, при попытке пайки он просто оплавится, что приведет к неплотному соединению и возможным утечкам. О том, как правильно паять армированные трубы, мы поговорим чуть позже.
Необходимое оборудование
Для выполнения пайки вам понадобится лишь паяльник с набором насадок. Существуют паяльники в форме меча и цилиндра. Наибольшей популярностью пользуются мечевидные паяльники благодаря своей доступной цене и простоте в использовании.

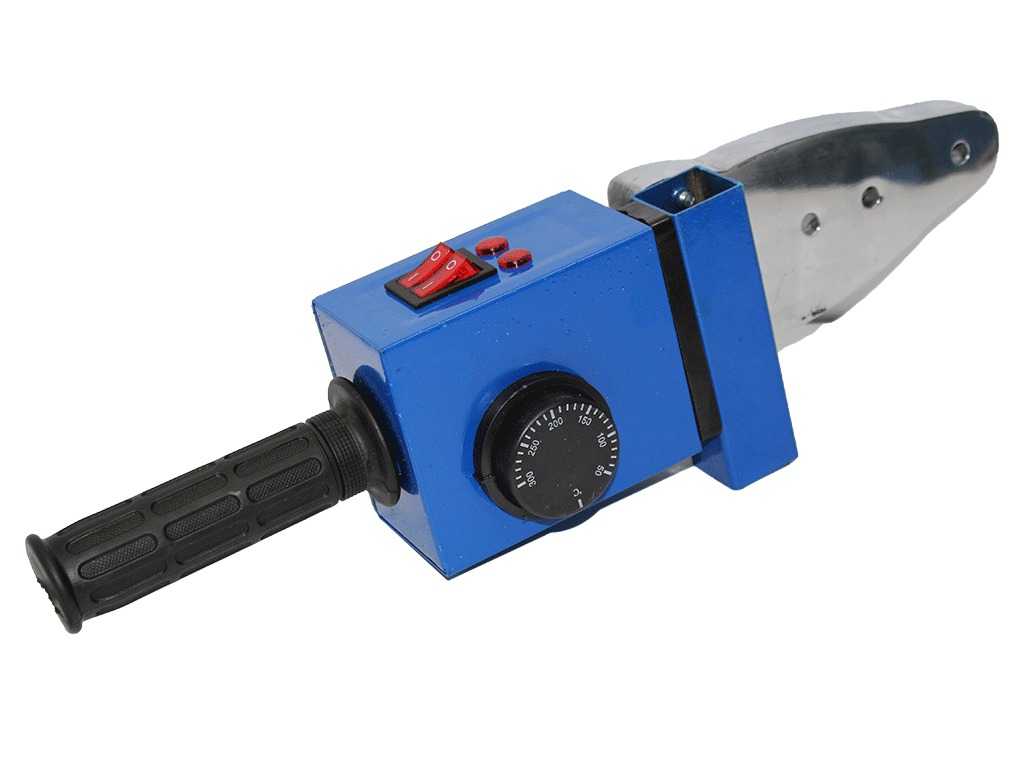

Паяльник для соединения труб отопления
Цилиндрические инструменты отличаются большей стабильностью и компактностью, а также имеют более эффективную систему фиксации. Однако возникает вопрос, насколько оправдано их приобретение. Большинство домашних мастеров монтируют отопление всего 2-3 раза за всю жизнь. Поэтому тратить деньги на дорогое оборудование и время на изучение его эксплуатации, чтобы потом оставить его без дела, кажется не совсем разумным.
Читайте также:
Мечевидные паяльники проще в использовании и стоят дешевле, а при должной аккуратности и терпении шов получится таким же качественным, как и при работе с цилиндрическим инструментом. Цилиндрические модели предпочитают профессионалы за их скорость и компактность. Если для вас эти характеристики важны, выбирайте цилиндрический паяльник; если нет, то дорогая покупка может оказаться нецелесообразной.
Кстати, в крупных городах в магазинах строительных инструментов часто можно арендовать мечевидные паяльники по разумной цене. При выборе паяльника важно обратить внимание на его мощность и количество насадок. Рекомендуется заранее определить, с какими диаметрами труб вы будете работать, и подбирать инструмент под конкретные задачи. Если в процессе монтажа вам понадобятся дополнительные насадки, их можно приобрести отдельно. Главное, чтобы мощность паяльника соответствовала требованиям насадки.
Насадки различаются не только по диаметрам, но и по теплопроводности. Чем выше теплопроводность, тем быстрее происходит процесс пайки. Однако стоит учитывать, что высокая теплопроводность также увеличивает риск перегрева трубы и порчи соединения. В выборе насадки лучше ориентироваться на собственный опыт, стремясь найти «золотую середину».
Кроме паяльников, существует электрофитинг, который чаще всего используется для монтажа труб большого диаметра при укладке наружных сетей. Однако электрофитинг стоит значительно дороже даже цилиндрических моделей, и его громоздкость делает использование в домашних условиях нецелесообразным.
Суть процесса и способы пайки
Существует три метода пайки:
- С использованием паяльника
- Электрофитинг
- Холодный способ.
Электрофитинг предполагает соединение труб за счет электронагрева, который происходит непосредственно в устройстве. Этот метод выделяется своей скоростью и высоким качеством, однако о стоимости электрофитингов уже упоминалось ранее.

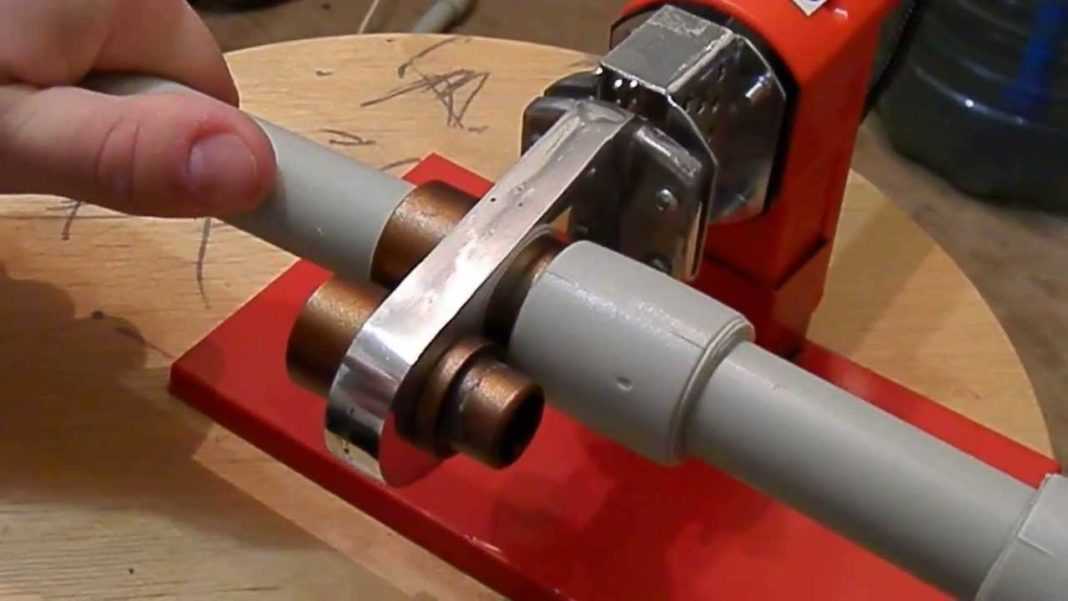

Пайка труб отопления с помощью паяльника
Паяльник чаще всего применяется при установке систем отопления. Суть этого метода заключается в том, что с одной стороны труба немного нагревается, а с другой стороны расширяется благодаря температурной деформации. В результате образуются два паза трубы. Один конец вставляется в другой, и соединение удерживается в течение нескольких секунд. Пластик застывает, образуя прочный и незаметный шов.
Еще один способ — это холодное соединение с использованием припоя. Припой представляет собой химическое вещество, которое размягчает пластик. Принцип действия аналогичен методу с паяльником, только вместо нагрева применяется химическая реакция. Примерно через полминуты труба вставляется в фитинг, предварительно смазанный припоем, и спустя несколько секунд пластик затвердевает, образуя невидимый шов.
Пошаговая инструкция по пайке труб отопления
Давайте подробно рассмотрим процесс пайки труб, чтобы избежать возможных трудностей, связанных с недочетами на этапе подготовки или проверки прочности швов.
Подготовка элементов и деталей
Перед началом сборки конструкции рекомендуется заранее подготовить все ее элементы. Если вы планируете использовать холодную пайку, не забудьте также обезжирить поверхности. При горячей пайке полезно предварительно провести карандашом две линии, которые затем нужно будет совместить. Этот прием поможет сделать шов аккуратным и ровным.
Подготовка паяльника
На паяльник устанавливают нужные насадки и нагревают его согласно инструкции. Предварительный нагрев важен, поскольку в той же инструкции указано, что время нагрева может увеличиться при использовании холодных инструментов.
Зачистка и охлаждение соединений
Чаще всего пайка используется для соединения прямых элементов с фитингами, поэтому нет необходимости в обработке швов. После завершения процесса сборки конструкцию следует оставить на несколько минут при комнатной температуре для остывания. В этот момент происходит окончательное затвердевание пластика, поэтому не рекомендуется подвергать конструкцию каким-либо механическим воздействиям.
Нюансы и стыковка элементов
При соединении элементов следует избегать вращательных движений и поворотов. Оплавленные части соединяются лишь с помощью простого нажатия, так как в противном случае могут возникнуть различные повреждения труб или сужение их внутреннего диаметра.
Проверка качества работы
Качество выполненной работы следует оценить в первую очередь визуально. На просвет не должно быть никаких сужений внутреннего диаметра труб. Наличие таких сужений может нарушить гидравлическое равновесие системы, что, в свою очередь, приведет к образованию воздушных пробок и неэффективному прогреву радиаторов.
После визуального осмотра необходимо пропустить воду через систему, чтобы убедиться в надежности соединений и их герметичности.
Нюансы пайки труб с армированием
При соединении металлопластиковых труб возникает необходимость решить вопрос с пайкой алюминия. Обычно для того, чтобы алюминиевый слой не мешал процессу пайки, его очищают с помощью шейвера подходящего диаметра.
В некоторых случаях применяется метод запаивания алюминиевого слоя, однако в домашних условиях добиться качественной обрезки и запайки трубы достаточно сложно. Поэтому предпочтительнее использовать метод зачистки алюминиевого слоя.
Возможные ошибки и качество пайки
Какие ошибки могут возникнуть при пайке? Первой из них является неправильный выбор паяльника. Если устройство имеет низкую мощность, оно не сможет должным образом прогреть насадку большого диаметра, что приведет к недостаточной герметичности соединения трубы. Эту ошибку легко обнаружить, проверив соединение водой.
Также существует риск передержать трубу на паяльнике, что может привести к ее чрезмерному оплавлению. Это можно заметить визуально: внутренний диаметр трубы значительно уменьшится, порой в 2-3 раза. Использовать такое соединение для монтажа категорически нельзя.
Еще одной распространенной ошибкой является работа с армированными трубами без предварительной подготовки. Это может привести к образованию негерметичных соединений.
Избежать подобных ошибок вполне реально, если проявить терпение и следовать рекомендациям, изложенным в этой статье, а также инструкциям по эксплуатации паяльника.
Советы по уходу и обслуживанию системы отопления
Правильный уход и регулярное обслуживание системы отопления являются ключевыми факторами для обеспечения её эффективной и долговечной работы. Ниже представлены основные рекомендации, которые помогут поддерживать вашу систему отопления в идеальном состоянии.
Регулярная проверка системы
Периодически проверяйте все компоненты системы отопления, включая котел, радиаторы, трубы и термостаты. Обратите внимание на наличие утечек, коррозии или других повреждений. Рекомендуется проводить такие проверки не реже одного раза в год, особенно перед началом отопительного сезона.
Очистка радиаторов
Радиаторы могут накапливать пыль и грязь, что снижает их эффективность. Регулярно очищайте их от загрязнений с помощью влажной тряпки или специального средства для чистки. Также стоит проверить, нет ли воздушных пробок в радиаторах. Если они есть, необходимо выполнить их спуск, чтобы обеспечить равномерное распределение тепла.
Проверка давления в системе
Давление в системе отопления должно находиться в пределах, рекомендованных производителем. Обычно это значение составляет от 1 до 1.5 бар. Если давление ниже нормы, это может указывать на наличие утечек или недостаток воды в системе. В таком случае необходимо долить воду и проверить систему на предмет утечек.
Обслуживание котла
Котел требует особого внимания. Рекомендуется проводить его техническое обслуживание не реже одного раза в год. Это включает в себя чистку теплообменника, проверку работы горелки и системы управления, а также замену фильтров. Профессиональное обслуживание поможет предотвратить серьезные поломки и повысить эффективность работы котла.
Замена фильтров
Если ваша система отопления оснащена фильтрами, их необходимо регулярно проверять и при необходимости заменять. Загрязненные фильтры могут привести к снижению производительности системы и увеличению потребления энергии.
Проверка термостатов
Термостаты играют важную роль в регулировании температуры в помещениях. Убедитесь, что они работают правильно и показывают точные значения. Если термостат не реагирует на изменения температуры, возможно, его нужно заменить или откалибровать.
Профилактика замерзания труб
В холодное время года важно предотвратить замерзание труб. Убедитесь, что все трубы, особенно те, которые проходят через неотапливаемые помещения, хорошо изолированы. В случае сильных морозов рекомендуется поддерживать минимальную температуру в помещениях, чтобы избежать замерзания воды в трубах.
Обращение к специалистам
Если вы заметили какие-либо проблемы с системой отопления, не откладывайте их решение. Лучше всего обратиться к квалифицированным специалистам, которые смогут провести диагностику и устранить неисправности. Самостоятельные попытки ремонта могут привести к более серьезным проблемам и увеличению затрат.
Следуя этим рекомендациям, вы сможете значительно продлить срок службы вашей системы отопления и обеспечить комфортные условия в вашем доме в холодное время года.
Вопрос-ответ
Почему нельзя ставить полипропилен на отопление?
Кислородопроницаемость трубы и фитингов. Поэтому по СНиПам она запрещена к употреблению на многоэтажном строительстве. Как ни удивительно, но кислород проникает в трубу даже через бетонную стяжку. Кислород вступает в реакцию со стальными элементами системы отопления (радиаторы, котёл и т. д.).
Сколько стоит одна точка пайки пластиковых труб?
В среднем 2000 — 2500 за точку.
Советы
СОВЕТ №1
Перед началом монтажа систем отопления с использованием пластиковых труб, обязательно ознакомьтесь с инструкцией производителя. Разные виды пластиковых труб могут требовать различных температур и условий пайки, поэтому важно следовать рекомендациям для достижения надежного соединения.
СОВЕТ №2
Используйте качественные инструменты для пайки пластиковых труб. Наличие специального паяльника и насадок для различных диаметров труб поможет обеспечить равномерный нагрев и предотвратить повреждение материала, что в свою очередь увеличит срок службы системы отопления.
СОВЕТ №3
Перед пайкой обязательно очистите края труб от загрязнений и старого материала. Это поможет избежать образования дефектов в соединениях и обеспечит надежность и герметичность системы отопления.
СОВЕТ №4
После завершения монтажа дайте системе остыть и проверьте все соединения на наличие утечек. Это можно сделать, запустив систему на низком давлении и внимательно осмотрев места пайки. Раннее выявление проблем поможет избежать серьезных поломок в будущем.
