Самостоятельная установка подрозетников в гипсокартон

В современном строительстве часто используются ГКЛ – гипсокартонные листы. Данный материал применяется для монтажа пустотелых стен и межкомнатных перегородок. Соответственно изменилась и схема установки электромонтажного оборудования. В частности дополнительной фурнитуры для электрических розеток и выключателей.

Раньше, эти элементы монтировались в стену, для этого установочная коробка вставлялся в проштроблённое отверстие, где фиксировалась раствором. Для полых конструкций такой вариант не подходит, поэтому на рынке появились специальные подрозетники, предназначенные для гипсокартона.

Отметим, что подрозетник является обязательным элементом при монтаже электрооборудования. Он применяется для установки розеток, выключателей, диммеров, терморегуляторов. Кроме того в них может выполняться распайка электропроводки. Обратите внимание, что поставить подрозетник в гипсокартонную стену вполне по силам даже начинающему мастеру.

Рабочий процесс интуитивно понятен, однако, имеются определённые нюансы, которые будет полезно знать домашнему мастеру. Сразу уточним, что дорогостоящего оборудования или специальных навыков для установки подрозетников в гипсокартон не требуется.

Рад приветствовать Вас друзья на блоге «Электрик в доме». В сегодняшнем выпуске подробно разберем тему, как установить подрозетник в гипсокартон.

Принцип крепления подрозетников в короб

в гипсокартон выполняется по приготовленным отметкам, и начинается только тогда, когда все размеры проверены и соответствуют необходимым. Начинать монтаж необходимо с самого простого приготовить весь инструмент, который может потребоваться: дрель с коронкой под короба, имеющая диаметр не более 67 мм, проводка, если она еще не проложена, крестовая отвертка и непосредственно корпус под розетку или выключатель.

1. Подсоединяем дрель к электросети и аккуратно высверливаем отверстие в гипсокартоне (оно у вас уже размечено и подготовлено заранее). Так как стена выполнена из хрупкого материала, следите за тем чтобы коронка не провалилась вовнутрь и не повредила весь монтаж.
2. Также вы можете воспользоваться обычным малярным ножом для вырезки окружностей, где отмечен диаметр будущего отверстия, но такой монтаж не надежен так как может повредить гипсокартон и со временем он начнет обваливаться и нарушать фиксацию электроприбора.
3. После того как все отверстия сделаны, занимаемся колпачком для прибора. Вырезаем в нем любое понравившееся отверстие (там имеются разметки). Затем помещаем корпус в отверстие и начинаем прижимать винтами, которые немного вдавлены в корпус (они отвечают за движение лапок для крепления). Не забудьте вытянуть электрический кабель через отверстие.
4. Когда подрозетник зафиксируется, необходимо подключить механизм электроприбора при помощи провода к соответствующим контактам, а затем закрепить весь прибор.

Как установить подрозетник в гипсокартон | Buildimania

Выбор, разметка и установка блока подрозетников в гипсокартон

Использование полотна по металлу

Этот режущий инструмент имеется в доме практически у каждого хозяина. Вырез необходимо осуществлять при помощи сменного полотна ножовки. Сам процесс во многом повторяет действия, применяемые при использовании электрического лобзика.

В листе нужно заранее произвести просверливание нескольких отверстий по размеченному кругу, в одно из которых далее потребуется установить режущий элемент и совершить распил. Если есть необходимость в многочисленном выполнении прорезей, то можно купить специальную ручку, что позволяет вставить полотно и сделать процесс резки более удобным и простым.

Обратите внимание! При использовании полотна следует соблюдать предельную осторожность, чтобы не получить травм. Во избежание этого можно принять определенные меры предосторожности, к примеру, намотав с одной из сторон в несколько слоев изоленту или одев поверх него термоусадочную трубку.

Штробление лунок

После разметки, в размеченных центрах окружности необходимо сделать отверстие, буром незначительно большим диаметром, чем бур коронки (например буром 8-10мм). Высверливаем отверстие с запасом, учитывая длину сверла самой коронки (но не забываем про соседей и тонкие стены). Этот способ также подходит и при работе с алмазной коронкой на режиме сверления.

Процесс штробления. После высверливания отверстий по центру будущей окружности, необходимо с помощью коронки углубиться на несколько миллиметров в стену (это касается только метода работы с перфоратором!). По намеченной окружности, нужно насверлить максимально возможное количество отверстий, для того чтобы коронке было легче «грызть» бетон.

Алмазной коронкой, вам необходимо просто сверлить, — без долбления, периодически давая коронке остыть. Стоит заметить, что при попадании алмазной коронки на арматуру, ее ресурс значительно снижается.

При работе с болгаркой вся задача сводится к тому, чтобы сделать пропилы в стене на нужную глубину, и выдолбить область где будут находиться подрозетники.

Разметка места установки блока подрозетников

Перейдем к моему примеру. Мне необходимо установить блок из трех подрозетников вот в этой гипсокартонной перегородке.

Блок подрозетников устанавливается над тумбой и предназначен исключительно для розеток. В них планируется включать декоративную лампу и зарядные устройства для телефонов. В моем случае высота тумбы составляет 45-50 (см). Нам же нужно установить подрозетники на высоте примерно 62-63 (см) от уровня пола.

Скоро я опубликую несколько статей, где очень подробно расскажу про варианты расположения розеток и выключателей в разных помещениях (ванная комната, спальня, кухня). Так что не пропускайте выход новых статей — подписывайтесь на рассылку сайта.

Итак, вернемся к разметке. С помощью самовыравнивающегося лазерного уровня LD-SL-01 отмечаю горизонтальную линию на высоте 63 (см) от пола.

Уровень LD-SL-01 мне очень нравится, но иногда я пользуюсь и более простым, и компактным, лазерным уровнем Black Deсker LZR-310, правда луч у него проецируется всего в одной плоскости и настройка уровня идет в ручном режиме по пузырькам.

Не много подольше получается с разметкой, но тем не менее тоже удобно. О нем я еще напишу отдельный обзор.

Затем по лазерной линии с помощью линейки (можно использовать ровный брусок или профиль) чертим горизонтальную линию карандашом. После этого уровень нам больше не нужен и его можно отключить.

Рассчитываем, чтобы блок смотрелся симметрично на стене и отмечаем на линии первый центр подрозетника.

Затем с помощью линейки или рулетки от первого центра откладываем 71 (мм) и отмечаем центр второго подрозетника. Затем от центра второго подрозетника откладываем 71 (мм) до центра третьего подрозетника.

Расстояние между центрами подрозетников составляет именно 71 (мм) и его необходимо как можно точнее измерить, иначе накладная рамка может встать, либо в натяг, либо с зазорами, в зависимости от Вашего «промаха».

Да, забыл упомянуть, что при разметке учитывайте, где и в каком месте проходят у Вас профили, а то может выйти вот такой вот нелепый казус (фотографию взял из интернета).

Вырезание прямоугольного отверстия

В случае возникновения потребности в прорези прямоугольной формы на старой стене потребуется наличие узкой ножовки для гипсокартона. Помимо этого в ходе проведения работ потребуется ряд следующих инструментов:

• строительный нож;
• рулетка;
• карандаш;
• дрель со сверлом;
• угольник.

Для выполнения отверстий на новых гипсокартонных листах вместо ножовки можно использовать электрический лобзик, который является более удобным для данной задачи и позволяет добиться максимально ровного разреза. Не менее важное действие для получения конечного результата заключается в правильном осуществлении замеров и аккуратности распила. Посредством использования угольника и линейки (рулетки) следует наметить левую и правую стороны будущего отверстия (дистанцию от его начала и конца до одного из краев плиты). Далее необходимо осуществить черчение всех линий на требуемом расстоянии от иного края листа.

Обратите внимание! Выполнить замеры и произвести их проверку следует не меньше двух раз, чтобы избежать возможных ошибок в будущем.

На следующем этапе необходимо объединить все края начертанных полос, сформировав квадратную или прямоугольную фигуру. После этого используется дрель, в которую предварительно нужно установить сверло крупного диаметра. При помощи данного инструмента следует сделать 4 отверстия по центру размеченных полос во внутренней области выведенной фигуры, через которые удастся совершить первичную установку полотна электрического лобзика или ножовку.

Важно! Производить сверление в гипсокартоне необходимо наиболее близко к линиям прямоугольника, поскольку в таком случае будет намного легче осуществить распил по выведенным линиям.

Сделав отверстия нужно убрать образовавшийся мусор при помощи веника или пылесоса. Далее требуется развернуть гипсокартонный лист передней стороной кверху и зафиксировать, чтобы он был неподвижен во время использования инструмента. Следующее действие заключается в установке полотна электролобзика или узкой ножовки в одно из произведенных отверстий.

В ходе распила необходимо крепко удерживать инструмент в руках перпендикулярно плоскости листа, совершая движение со строгим соблюдением намеченных полос. Выполнить ровный рез прямоугольной формы достаточно трудно, двигаясь непрерывно по периметру начертанных линий, и именно по этой причине предварительно следует сделать 4 отверстия посредством сверла. Дорезав до одного из краев прямоугольника необходимо приостановить распил для совершения перестановки полотна в другое просверленное место. Во время реза не нужно спешить, соблюдая аккуратность, и удастся добиться идеально или близкого к этому результата.

Обратите внимание! В ходе выполнения отверстий образуется довольно большое количество пыли, поэтому для защиты дыхательных путей и зрения следует в обязательном порядке одевать респиратор и специальные очки.

Ознакомившись с тем, чем и как в гипсокартоне сделать отверстие, удастся не только понять правильный принцип выполнения работ, но и произвести их своими руками наиболее подходящим для себя способом.

Видео:

Размеры подрозетников для гипсокартона

Прежде чем приступать к описанию процесса монтажа, имеет смысл разобраться в особенностях продукции. Сразу отметим, что обычный подрозетник не подойдёт для установки в гипсокартонные перегородки, здесь применяется только определённый вид продукции, предназначенный для таких случаев. Среди зарекомендовавших себя производителей, можно выделить такие бренды:

• — Hegel;
• — Schneider Electric;
• — Legrand;
• — IEK;
• — Kaiser.

Данная продукция классифицируется по глубине посадки и внешнему диаметру. Эти параметры маркируются как H и d2 соответственно. Стандартный диаметр подрозетника для гипсокартона – 68 мм. Помимо этого, в продаже имеются модели с внешним диаметром 60, 64, 65, 70 и 75 миллиметров.

Если говорить о глубине посадки, то здесь можно встретить такие размеры: 40, 42, 45, 60 и 62 миллиметра

Обратите внимание, что в продаже можно встретить изделия с нестандартными посадочными габаритами, но это скорее исключение из правил, чем норма

Выбираются подрозетники индивидуально, в зависимости от места монтажа. Если есть возможность, и толщина перегородки позволяет, рекомендуем выбирать модели с глубиной посадки 60-62 мм. Такие конструкции гораздо удобнее при расключении проводки, особенно если схема исключает установку распределительных коробок. В этом случае, провода расключаются в подрозетнике, поэтому каждый лишний миллиметр будет играть решающую роль.

Кроме того, в изделиях с большой глубиной посадки намного проще выполнить соединение проводов и монтаж электрооборудования.

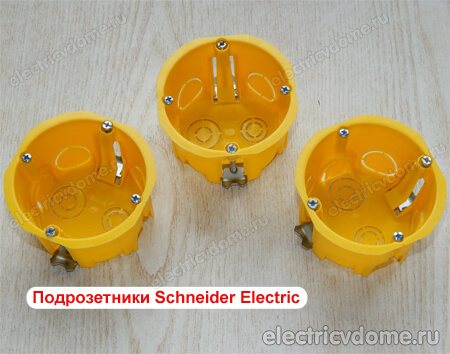

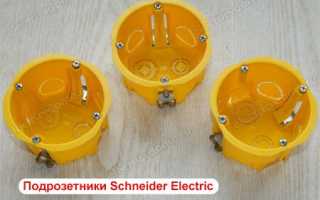

В сегодняшней статье для примера я буду использовать подрозетники для гипсокартона Schneider Electric модификации IMT35150. Данные изделия обладают стандартным внешним диаметром (68 мм), глубина посадки составляет 45 миллиметров.

Корпус подрозетника Schneider Electric IMT35150 выполнен из негорючего пластика. Здесь используется комбинированный материал полипропилен + антипирен, который способен выдерживать температуру до 850°C. Корпус достаточно прочный, оснащён широким передним кантом. Имеются заглушки различного диаметра, предназначенные для ввода проводов любого сечения.

Для фиксации подрозетника в перегородке, используются две металлические лапки. Использование металлических фиксаторов обеспечивает большую площадь сцепления с поверхностью, гипсокартонное покрытие при этом не повреждается. Для фиксации лапок, применяются винтовые саморезы, которые при закручивании, надёжно прижимают коробку к поверхности.

Для разнообразия рассмотрим еще польские подрозетники для гипсокартона фирмы Pawbol Euproduct. Пластик на ощупь очень плотный и надежный. Только здесь используются тонкие металлические лапки (похожие на усики), фиксирующиеся стопорами из пластика.

Обратите внимание, что в обеих модификациях крепёжные лапки не выступают за внешние габариты подрозетника. Это значительно упрощает процесс монтажа

Когда коробка установлена на посадочное место, закручивающиеся винты срывают пластиковый стопор, выводя фиксаторы за границы подрозетника. Отметим, что Pawbol Euproduct оснащаются крепёжными винтами с мелкими и неглубокими шлицами, что вызывает некоторые трудности в процессе монтажа.

Подрозетники: формы и размеры

Подрозетников, предназначенных для ГКЛ, достаточно много, и чтобы выбрать правильную фурнитуру нужно разбираться в размерах и параметрах.

Достаточно много производителей производят подрозетники, самыми известными на рынке являются:

• Schneider Electric;
• Hegel;
• Tyco;
• Legrand4;
• Gusi Electric и другие.

Формы подрозетников
Установочных размеров, по которым квалифицируется эта фурнитура, всего два:

• внешний диаметр (d2);
• глубина (H).

Существуют стандартные диаметры подрозетников, исчисляемые в миллиметрах:

• 60;
• 64;
• 65;
• 68;
• 70;
• 75 мм.

Кроме этого, есть еще и специальные нестандартные параметры.

Самым распространенным и востребованным считается подрозетник с диаметром 68 мм. Именно этот вариант электрики считают правильным.

Что касается глубины, то она варьируется:

• 40;
• 42;
• 45;
• 60;
• 62(размеры в миллиметрах).

Глубина определяется местом установки. Если гипсокартонная конструкция находится на приличном расстоянии от основания, то стоит выбрать глубину фурнитуры 60–62 мм. Это поможет сделать разводку и подключение электропроводки намного проще и удобнее. Некоторые электрики сейчас стараются отказаться от распределительных узлов, а проводят разводку в подрозетниках. Поэтому и предпочитают такую глубину, так как дорог каждый миллиметр.

Как сделать правильный выбор

Подрозетник или установочная коробка представляет собой неотъемлемый элемент монтажа встраиваемого электрооборудования, проводимого для пустотелых стен. С его помощью можно надежно закрепить и защитить электроустановочные приспособления: выключатели, розетки, регуляторы теплового пола, диммеры и т.д. При этом установка подрозетников в гипсокартон довольно проста и ее можно провести самостоятельно. На сегодняшний день подрозетник под гипсокартон имеет самые различные вариации, которые отличаются по размерам. Наиболее часто проводят монтаж стандартных коробок, имеющих диаметр 60-65 мм, а также глубину 40-45 мм. Максимальный диаметр такой коробки может достигать 68 мм. Подрозетник под гипсокартон может быть:

• одинарными;
• блочными. Используются чаще всего. Позволяет закрепить в одном месте по вертикали и горизонтали несколько механизмов, которые объединены общей рамкой.

Блочный подрозетник
Розетка в гипсокартоне может крепиться только к скрытому подрозетнику, который устанавливается в полость стен. Также, в зависимости от вида выбранной розетки под гипсокартон, ее производителя и конструкции, тип сборки коробки осуществляется двумя способами:

• коробка и соединительные тоннели представляют собой одно целое. Возможность объединить устройство для подключения розетки под гипсокартон в блоки в случае надобности. Минусом такого подрозетника является необходимость механического типа удаления ненужных соединительных элементов, так как они будут мешать при креплении коробок;
• подрозетник под гипсокартон, имеющий отдельные соединительные элементы. Монтаж такого варианта очень легок. Применяется в местах, где будет размещена одинарная розетка в гипсокартоне. Но в такой ситуации нужно точно рассчитать необходимое количество соединителей.

Выбор и установка розеток в гипсокартон осуществляется на основании материала, использованного для создания данного изделия. Рекомендуется применять устройства из самозатухающей пластмассы. Покупка изделий из других материалов будет не практичной, так как коробки будут часто выгорать. Помимо этого в выборе розетки под гипсокартон следует учитывать расстояние полости

Это необходимо брать во внимание только при наличии небольших пустот в стенах. В таком случае коробка должна иметь монтажный элемент необходимого размера, а не обычный по 50 мм. Остальные размеры и сам вид подрозетника следует подбирать отдельно для каждой конкретной ситуации

Применение ножа

Помимо всего прочего можно использовать данный инструмент, однако перед тем как резать гипсокартон ножом следует брать во внимание, что данный способ является более опасным и трудоемким. В таком случае первым делом необходимо подобрать подходящее изделие, которое предназначено для этой задачи.

На следующем этапе нужно точно начертить окружность на гипсокартонном листе, а после выполнения данной процедуры приступить к его аккуратному вырезанию.

Обратите внимание! Благодаря незначительным габаритам использование ножа позволяет удобно производить отверстия в труднодоступных местах.

Советы

1. Нельзя устанавливать точки возле самого пола, надо поднять разметку вверх по стене минимум на 20-50 см.
2. Размер коронки для стандартного подрозетника 68 мм.
3. Если, создав отверстие, есть металлический или деревянный профиль, его «вырубают», высверливают.
4. Перед установкой коробки надо в неё завести кабель. Он может выходить сверху с гипсокартонной конструкции или сбоку. Соответственно убирают заглушки на коробке (сверху или сбоку, снизу).
5. Если несколько отверстий попадают на профиль. Его «выставляют» этой же коронкой. Окончательно подрезают ножницами по металлу.

Установка подозетника в гипсокартонную поверхность не занимает много времени и сил, если сделана правильно разметка, под рукой есть электроинструмент и качественный материал (коронки, коробки). Подрозетники производят различные фирмы из пластика

Стоит обращать внимание на качество используемой пластмассы, толщину подрозетника

Подрозетник в бетонной стене

1. Сначала необходимо выполнить отверстие в стене, диаметром не менее 68 мм. Самый оптимальный способ – использовать перфоратор и коронку по бетону диаметром 68-70 мм ( можно использовать коронку большего диаметра).

Отверстие для подрозетника коронкой

Коронка по бетону

Окружность цилиндрической коронки имеет победитовые зубья, ими нарезается круг, для центровки коронки используется победитовое сверло. Коронка устанавливается на перфоратор (SDS+) или дрель. Отверстие выполняется путём сверления или ударным сверлением до тех пор, пока коронка полностью не утопится в стену. Далее, коронка вытаскивается, а отверстие доделывается зубилом или битой перфоратора.

Нишу в стене можно также выполнить и другими способами, но я их не приветствую:

Отверстие для подрозетника болгаркой

Болгаркой. В стене выполняется четыре разреза – квадратом, а затем выдалбливается зубилом или битой.

Два очень больших недостатка – опасность метода (работа болгаркой на уровне пояса) и грязь (очень, ОЧЕНЬ много пыли)

Сверлом. Делается 15-20 отверстий в стене по кругу, затем выдалбливается зубилом или битой. Недостатки – муторно и неэстетично.

Отверстие для подрозетника сверлом

2. Теперь, когда отверстие готово, нужно очистить его грязи и прогрунтовать, хотя бы на один раз. Когда грунтовка впитается (1-3 часа) необходимо наполнить нишу шпаклевкой (подойдет гипсовая крупнозернистая).

3. Удаляется заглушка для ввода кабеля, продевается кабель и подрозетник утапливается в нишу, пустоты вокруг заполняются шпаклевкой. Кабель лучше выводить с запасом не менее 10 см (лишнее обрезать никогда не поздно)

Устанавливаем подрозетники

После вырезания отверстий готовим инструмент электрика и устанавливаем подрозетники. Но перед этим в них необходимо проделать отверстие для протяжки проводки.

Далее протягиваем провод через монтажную коробку, ставим ее в отверстие и фиксируем при помощи лапок.

Но здесь есть некоторые нюансы, касающиеся конструкции подрозетников.

В одних видах коробок паз, по которому перемещается лапка, имеет плавный переход.

В крайнем положении (возле дна подрозетника) лапка получается полностью утопленной в паз.

Но по мере перемещения (при закручивании винта) из-за перехода она начинает выступать над корпусом, что и позволяет зафиксировать подрозетник (с внесшей стороны упором выступает кайма по окружности корпуса, а с внутренней – лапка, прижимаемая к листу винтом).

Закрепить такой подрозетник несложно – устанавливаем его в отверстие и фиксируем. При этом положение лапок роли не играет.

Второй тип коробок отличается тем, что паз у него ровный по всей длине. Но чтоб при установке подрозетника в отверстие лапки не мешали, для них предусмотрены специальные ниши, в которые они прячутся (проворачиваясь на винте).

Такой подрозетник монтируется так: следим, чтобы обе лапки были в нишах и устанавливаем его в отверстие.

Затем, проворачиваем коробку так, чтобы винты лапок располагались вертикально.

При этом лапка нижнего винта выйдет из своей ниши (будет выступать над корпусом).

Если ее немного подтянуть винтом, то изменить свое положение она уже не сможет.

Чтобы вытянуть вторую лапку из ниши, проворачиваем подрозетник на 180 град., чтобы верхний винт оказался внизу.

А далее уже притягиваем обе лапки, фиксируя коробку. Но отметим, что не стоит сразу полностью зажимать лапки, лучше их оставить пока недотянутыми (чтобы можно было проворачивать коробку).

Монтаж подрозетника

После закупки материалов, можно расчертить место для установки. Применяемая для монтажа технология отличается в зависимости от типа стены. Работа с бетоном, газобетоном и кирпичом практически идентична, а вот с гипсокартоном отличается. Различия наблюдаются и в наборе инструмента, который потребуется.

Установка подрозетника в бетон, газобетон или кирпич

Работа с такими материалами стен требует наличия специализированного инструмента. Потребуется подготовить:

• перфоратор;
• корончатое сверло 68 мм;
• зубило или пику под перфоратор.

Корончатое сверло

Цены на свёрла для розетки (корончатое сверло)

Корончатое сверло

Сначала нужно проделать посадочное отверстие в стене для установки подрозетника с помощью специального корончатого сверла. Оно устанавливается на дрель или перфоратор. Коронки бывают различного ценового сегмента, и отличаются по материалу режущей кромки. Они бывают алмазные и твердосплавные. Также сверла отличаются между собой по режиму работы. Одни используется только с дрелью, а другие являются ударными, поэтому подходят при выполнении сверления с включенным долблением.

Если требуется сверлить железобетон, то понадобится использование более дорогой коронки с алмазным напылением на сегментах, поскольку дешевая оснастка ломается. Также нужно устанавливать оптимальное количество оборотов, рекомендуемое в инструкции к сверлу.

По центру цилиндрической коронки имеется сверло по бетону. Оно применяется для центровки. Выступающее сверло ставится в центр будущего подрозетника и осуществляется углубление в стену до момента начала высверливания кольца коронкой. После этого нужно прекратить сверление и снять центровку. Это предотвратит проделывание сквозного отверстия выступающей частью инструмента. Центровочное сверло снимается путем выбивания клином или выкручивания специального зажимного болта.

Засверливание в стену

Если требуется поставить блок розеток, то нужно посмотреть в их инструкцию, а также на параметры подрозетников и определить межосевое расстояние. Обычно оно составляет 71 мм. Чтобы сделать все ровно, в идеале сразу после извлечения коронки для снятия центровочного сверла необходимо от маленького отверстия по горизонтальной линии сделать разметку с шагом 71 мм. Полученные в результате точки в будущем будут использоваться для центровки последующих сверлений.

Разметка под блок

После сверления останется кольцевое отверстие. Останется только выбить его центральную часть. Сделать это удобно с помощью перфоратора с пикой. Можно обойтись обыкновенным ручным зубилом и молотком. Нужно вставить инструмент в узкую полоску высверленного большего круга и ударить. В результате центральная часть выпадет. При работе с газобетоном или кирпичом это несложно. При выбивании бетона будет труднее, если он армирован стальной арматурой.

Последовательность монтажа

Имея готовое отверстие можно прорезать штробу в стене к потолку, где располагается распаечная коробка, чтобы сделать отводку питающего кабеля. Для компенсации на погрешность, заложенный кабель берется длиннее на 30-40 см. В дальнейшем излишки можно будет отрезать. Переходя к прокладке кабеля и подключению к распаечной коробке потребуется обесточить помещение.

Распаечная коробка

После подготовки штроб и самого отверстия под подрозетник, в него нужно вставить установочную коробку и проверить глубину, чтобы ничего не выпирало. Далее следует подготовить густой строительный раствор. Удобнее всего использовать алебастр и гипсовую штукатурку.

Чтобы завести питающий провод в коробку, в ней нужно выломать окно с помощью плоскогубцев или срезать его ножом. В таких местах производители делают пластик тоньше для возможности механического выдавливания. Далее нужно уложить немного раствора вглубь отверстия, после чего вставить коробку с заведенным в нее проводом.

Вклеивание подрозетников

Подрозетник следует выставить ровно с помощью уровня. Если в нем имеются только два вертикальных или горизонтальных крепления, то их ориентацию нужно выбрать в зависимости от особенностей приобретенной розетки. При наличии 4-х креплений это не имеет значения.

Подрозетник с двумя креплениями

Боковая полость между коробкой и стеной также заполняется раствором. Если применялся алебастр, то уже через 3-4 часа установочная коробка будет сидеть надежно. Следует подождать, пока раствор полностью высохнет и перестанет давать испарения. Ни в коем случае для закрепления подрозетников нельзя применять монтажную пену, поскольку она является горючим материалом.

Работа болгаркой

Прокладка дополнительной проводки под уже готовую отделку ГКЛ

Как протянуть провод, и установить подрозетник под смонтированный гипсокартон? Все зависит от того, что находится между стеной и листами.

• Если гипсокартон приклеен на стену — придется прорезать чистовую поверхность и делать неглубокие штробы. В этом случае надо будет восстанавливать лицевой слой (красить или клеить полосу обоев).
• При монтаже на профиль — задача упрощается. Разумеется, необходимо знать схему размещения металлических направляющих. Чтобы не портить верхнюю часть стены, силовой кабель можно завести снизу, из-под плинтуса. Сначала сверлится отверстие для подрозетника. Затем по отвесу определяется место ввода кабеля (плинтус в этом месте временно демонтируется). В подготовленную дырку опускается веревка с отвесом, которая вытягивается из нижнего отверстия для ввода кабеля. Провод крепится на веревке, и вытягивается наверх.

Далее — обычная схема: установка коробочки любым способом. Вводной кабель протягивается под плинтусом до распределительного щитка.

Если между гипсокартоном и стеной находится мягкий утеплитель — вместо веревки можно воспользоваться стальной проволокой (которая остается после монтажа гофры). С жесткими плитами изоляции такой метод не работает.

Учитывая неконтролируемое положение кабеля под ГКЛ, рекомендуется использовать гофру. В крайнем случае, провод с трехслойной изоляцией.

После прокладки дополнительной проводки, обязательно внесите изменение в действующую схему энергоснабжения. Иначе при проведении ремонта вы повредите новый кабель.

Установка без привязки к профилям

Возможно, вы забыли вырезать отверстие на этапе монтажа, или решили вместо одной розетки установить блок из трех или четырех. Попадание в оцинкованный профиль в этом случае более чем вероятно. Работа в этом случае требует опыта и новичку ничего хорошего не сулит.

1. Дрелью и коронкой, как обычно, вырезаете гипсокартон;
2. Вынимаете получившийся «пятачок»
3. Ножом, ножницами по металлу, стамеской вырезаете профиль так, чтобы можно было в получившееся отверстие сунуть подрозетник

Не стоит при этом бояться, что конструкция всей стены пострадает. Гипсокартон крепится к профилю во многих точках, а сам профиль так же во многих точках крепится к бетону. Убрав 5-10 см металлического профиля вы ничего не измените в общей конструкции.

Типичная ошибка криворуких мастеров — пара сантиметров мимо и плюс два часа работы

При работе по обрезанию профиля будьте предельно осторожны – шанс получить травму очень велик. При возможности избегайте этого способа установки подрозетника. В маленьком отверстии, диаметром 62 мм очень сложно работать аккуратно. В лучшем случае вы повредите круглое отверстие в хрупком ГКЛ, в худшем нанесете себе травму острым краем обрезанного металлического профиля.

Установка подрозетников в гипсокартон: этапы работы

Стоит отметить, что установить подрозетники в гипсокартон так, как в бетон не получится, так как фурнитура сильно отличается. В подрозетнике для гипсокартона присутствует четыре винта, два вкрученных и два торчащих.

Каждый строитель устанавливает их на свой лад, но значение не изменяется: 1-я пара предназначена для установки розетки.

Необходимые инструменты

Ни один монтаж не обходится без инструмента, поэтому его стоит подготовить заранее:

• дрель;
• насадка балеринка или коронка;
• нож;
• отвертка;
• рулетка;
• карандаш;
• уровень;
• железная линейка.

Нанесение разметки для установки подрозетника

Берем рулетку и измеряем определенное расстояния до того места, где по определению будет находиться фурнитура. Обозначаем маркером эти места. На следующем этапе – проделываем в ГКЛ отверстия. Есть большое количество вариаций, как это произвести, но максимально чисто и хорошо – только коронкой по гипсокартону или дереву. Диаметр у насадок разный, оптимально, конечно, наборная модификация.

Нанесение разметки для подрозетника

Перед установочными работами нужно начертить план проводки с обозначением постановки и размеров обстановки квартиры. Потратьте немного времени, чтобы составить данный план, определитесь, где и что будет находиться в интерьере, иначе, если что-то пойдет не по плану, придется переделывать. А после чистовой отделки это будет проблематично.

Вырезаем отверстие для подрозетника

Калибр отверстия, типовой – 68 мм.Если коронки наборные, то нужно выбрать нужный размер полотна, потом установить его на насадку, и собранную конструкцию присоединить к патрону обычной дрели. Мощный инструмент тут не нужен, так как гипсокартон режется очень легко. Все действия выполняют с внешней стороны плиты, причем просверлить отверстие можно в любом положении листа.

Сверление отверстия для подрозетника

Сильно не давите на дрель, позвольте коронке самой проделать отверстие, иначе есть вероятность сломать гипсокартон.

Монтаж одинарного подрозетника

При грамотном исполнении предварительного этапа, установка подрозетников в гипсокартон пройдет моментально и без вопросов.

Фурнитуру вставляем в ГКЛ следующим способом:

1. В изготовленное отверстие выводим проводку и продеваем его в подрозетник.
2. Выкручиваем специальные крепежи для фиксирования розеточной рамки.
3. Винты вкручиваем до того момента, пока фурнитура не встанет неподвижно.
4. Устанавливаем рамку в подрозетник в специальные зажимы, предназначенные для этого, и закрепляем шурупами.
5. Кроме этого нужно хорошо закрутить провод, который фиксирует лапки на фурнитуре. При этом процесс закручивания продолжается до полной неподвижности.

Подрозетник установлен, останется только установить розетку, и закрепить ее винтом. Как установить розетку в подрозетник в гипсокартоне опишем ниже.

Монтаж сдвоенного подрозетника

Принцип установки сдвоенного подрозетника мало чем отличается от варианта, описанного выше, единственное отличие, проделывается два отверстия, в каждое из которых выводится по проводу. Они впоследствии будут присоединены к каждой розетке.

Но есть некоторые нюансы в нанесении раз

1. Отмерить от пола нужное расстояние.
2. Поставить метку, и провести линию, применив лазерный нивелир.
3. Затем нужно определить центр второго отверстия, для этого от центра первой розетки нужно отмерить 72 мм и провести вертикальную линию.
4. Если хотите установить группу розеток, то все остальные центры отмечаем подобным образом.

Собираем подрозетники в один блок

Учитывая, что вы устанавливаете не отдельную конструкцию, а блок из четырёх коробок, подрозетники необходимо скрепить между собой. Поэтому установка подрозетников в гипсокартон начинается с удаления боковых заглушек. Делается это по определённой схеме: первый подрозетник – одна заглушка, во втором и третьем по две, в четвёртом снова одна.

Для соединения подрозетников Schneider Electric между собой в данном случае я буду использовать кабельные переходники-соединители.

Что интересно у большинства обычных подрозетниках по бетону конструктивно продумано соединение их в блок без дополнительных переходников (с боковых сторон есть специальные выступы). У коробок для ГКЛ таких выступов нет поэтому приходится пользоваться специальными соединителями.

Процесс объединения отдельных коробок в одну конструкцию выглядит так: переходник устанавливается в посадочное отверстие и защёлкивается.

Процедура повторяется несколько раз, по количеству подрозетников в блоке. Учитывая, что переходники имеют стандартный диаметр, расстояние между подрозетниками под гипсокартон составит ровно 71 мм. По аналогичной схеме устанавливаются все электромонтажные конструкции, подведённые под одну рамку.

Как установить подрозетник в гипсокартон

Вот мы и подошли к главному – установка подрозетников в гипсокартон. Для этого нужно удалить перегородки, которые остались между отверстиями. Для этого используем монтажный нож или пилу. Далее, в одной из коробок удаляем пластиковую заглушку, предназначенную для ввода питающего провода.

Если предварительные расчёты сделаны без ошибок, конструкция точно совпадает с местом прокладки кабеля. Обратите внимание, что некоторые подрозетники для гипсокартона оснащаются выступающими за внешний диаметр крепёжными лапками, поэтому конструкцию нужно заводить по диагонали.

Просовываем питающий кабель через отверстие заглушки, и аккуратно вставляем наш блок в подготовленное отверстие. Все подрозетники должны зайти без усилий. Перед фиксацией блока проверяем, чтобы все было ровно.

После установки блока подрозетников на посадочное место, остаётся лишь затянуть крепёжные винты. Это можно сделать обычной отвёрткой. После закручивания, лапки-фиксаторы надёжно притянут конструкцию к внутренней стене гипсокартонного листа. Напоминаем, что прикладывать чрезмерных усилий не стоит, чтобы гипсокартон не начал крошиться. Теперь остаётся только проверить симметричность установленного блока, посредством строительного уровня. На этом процесс монтажа завершён.

До новых встреч друзья. Спасибо за внимание. Подписывайтесь в социальных сетях проекта. Если останутся вопросы, задавайте их в комментариях, с удовольствием отвечу.

Понравилась статья — поделись с друзьями!

Завершающий этап работы

На завершающем этапе работы проводится корректировка установленных подрозетников. Возможные дефекты устраняются, убирается пыль, и обрезаются до нужных размеров кабеля.

Если кабелей много, то при обрезании нужно помнить об их маркировке. Наклейки с подписями переносятся на новое место, что бы впоследствии не возникло путаницы.

Если во время сверления и установки где-то образовался скол гипсокартона, его нужно ликвидировать при помощи гипсовой шпаклёвки («Унифлот» и др.). Для увеличения прочности и предотвращения растрескивания, места шпаклёвки предварительно проклеиваются сетчатым бондажём.

Как поставить и закрепить подрозетник в стену из гипсокартона своими руками

Для монтажа подрозетника в гипсокартонную поверхность надо сделать работу по четко установленному плану. Следует учитывать точность, иначе это может привести к порче листа.

Подготовка стен

Для того чтобы закрепить коробку в гипсокартонной стене не используют раствор и не «утапливают» изделие. В большинстве случаев ГКЛ фиксируют на каркасную основу. За ним пусто или же уложен утеплитель.

Подрозетник для установки в ГКЛ должен быть таких характеристик:

1. Существует ГКЛ различной толщины, коробки различной глубины. Поэтому надо обращать внимание на наличие свободного места от дна коробки до чернового основания. Для этого надо измерить толщину листа и свободное место за листом. В основном стандарт 5 см, при этом глубина коробки должна быть 45 мм.
2. Диаметр коробки 68 мм. Коронка для создания отверстия должна быть такого же размера.
3. Расстояние между центрами отверстий 71 мм, в случае установки нескольких точек под одной рамой.
4. Особенность коробок для ГК-листов – 4 винта снаружи. В сравнении с коробкой для бетона – 2 винта.

Для монтажа подрозетника в ГК-поверхность понадобятся инструменты:

• электроинструмент – перфоратор, дрель;
• коронка из металла нужного размера, совпадающего по диаметру с монтируемым изделием;
• уровень, строительный нож, пассатижи;
• карандаш, отвертки (плоская, крестовая).

Если необходимо установить несколько точек под одну рамку, нужны будут соединители.

Способы монтажа

I способ – классический. Применяется для ГК-поверхностей с утеплителем.

В этом способе не используют дополнительные методы фиксации подрозетника. Его крепят с помощью распорных «лапок».

II способ – этап монтажа. В процессе установки гипсокартонных листов коробку для розетки крепят на раствор алебастра.

Этот метод применим для стен без шумоизоляции, когда фиксируют листы ГКЛ.

III способ – защитный. Коробку для розеток устанавливают в созданный короб из ГКЛ. Размер короба 100х100 мм.

Этот метод встречается редко.

IV метод – нестандартный. Для этого делают отверстие в поверхности. В него по кругу запихивают бумагу. Полость должна получится 10х10 см. После этого кладут в отверстие на бумагу гипсовый раствор. Провода при этом выведены наружу. Фасад самодельного короба шпаклюют КНАУФ-Фуген.

Сложности, которые могут возникнуть и их решение

Одна из самых частых проблем, возникающих при проделке посадочного места для подрозетника, — попадание в профиль, к которому крепиться гипсокартонный лист.

В таком случае установить монтажную коробку не удастся, поскольку ее высота значительно больше толщины гипсокартона.

То есть, для установки нужно дополнительное место под листом, чтобы подрозетник стал до упора.

Решается такая проблема очень просто – при помощи зубила (стамески, отвертки) и молотка вырубаем мешающий участок профиля. На несущую способность профиля это никак не скажется.

Хуже дело обстоит, если гипсокартон приклеен на стену без использования каркаса из металлического профиля (встречается и такой монтаж, хоть и редко).

В таком случае придется делать углубление в стене при помощи перфоратора с долотом или молотком с зубилом.

Еще одна ситуация касается установки блока розеток (несколько их располагается в ряд одна возле другой).

Для надежного крепления каждого подрозетника, необходимо, чтобы между отверстиями под них оставались перемычки.

И здесь поможет правильно выполненная разметка.

Делается она так: выбираем место установки крайней розетки, и помечаем центр отверстия.

Затем наносим ровную горизонтальную линию через отмеченную точку.

Далее отмеряем 72 мм от центра первого отверстия и делаем пометку (это будет центр второго отверстия).

Делаем еще несколько отметок на линии (по количеству розеток в блоке), соблюдая указанную длину между точками.

Все просто – диаметр отверстия составляет 68 мм, а между центрами у нас – 72 мм, и после прорезки отверстий получим перемычки толщиной 4 мм в самом тонком месте.

ПОПУЛЯРНО У ЧИТАТЕЛЕЙ: Умные розетки, что это такое, виды, устройство и принцип работы, как устанавливать и подключать к мобильным устройствам.

На какой высоте располагаются розетки?

Перед тем как выбрать место и приступить к установке коробок под розетки в гипсокартон, нужно подумать над их целевым назначением. Многое зависит и от вашего собственного удобства.

Согласно общепринятым европейским стандартам, расстояние от розетки до пола составляет 30 см, а выключатель должен располагаться на высоте 90 см. При этом от центра выключателя до края дверного проема остается 18 см, без учета наличника и самой коробки.

Эти стандарты очень удобны именно для монтажа в гипсокартоне. Однако встречаются различные бытовые ситуации, требующие индивидуального подхода.

• На кухне розетки часто размещают над поверхностью столешницы. Их высота, как правило, соответствует 1,2 м.
• Если у вас в гостиной стоит ПК или аквариум, розетку имеет смысл установить на высоту гораздо выше чем 30 см от пола, чтобы избавиться от путающихся под ногами проводов.
• В ванной комнате установка двойных розеток в гипсокартон – под стиральную машину и другую бытовую технику – производится на высоте 1 метра.

После того как разметка закончена, фреза устанавливается в центре нанесенной маркером отметки, затем можно начинать сверлить гипсокартон. Если все делать аккуратно, с задачей без труда справится даже начинающий мастер.

Монтаж и подключение розетки и выключателя

Крепить устройства необходимо аккуратно, чтобы все соединения были верными и предельно надежными. Проводка в доме чаще всего разделяется на два или три основных провода:

• ноль рабочий – N (преимущественно синего цвета);
• фаза – L (коричневый);
• заземление (ноль защитный) – PE (желто-зеленый).

Но опираться на цвет можно только в том случае, если распределение изначально выполнено по этому правилу. Чтобы сделать все без ошибок, для каждого устройства существует своя последовательность подключения.

Если выключатель последовательно встраивается в цепь с лампочкой, то розетки принято подключать параллельно

Также необходимо предварительно выяснить тип проводки. Дело в том, что в старых многоквартирных домах отсутствует отдельный отвод на заземление, но присутствует зануление. В такой ситуации клемма для подключения PE остается свободной, а желто-зеленая жила (если она имеется) подгибается и изолируется.

Проще всего монтировать розетки. Стандартная технология:

1. Выведенные из коробки провода обрезаются до нужного размера, концы зачищаются. Учитывается, что все должно свободно помещаться внутри модуля.
2. Снимается внешняя пластиковая накладка, для этого выкручивается центральный шуруп.
3. Внутренняя основа чаще всего совмещает металлическую пластинку и элемент с контактами. Для подключения жил выкручиваются винты, которые освобождают разъемы.
4. Фаза и ноль подсоединяются в любом порядке и хорошо притягиваются.
5. Далее необходимо прикрепить и выровнять рамку и зафиксировать сверху накладку с проемами для вилки.

Перед подключением розетки все 3 провода следует проверить на наличие напряжения индикатором

Выключатели на гипсокартонные стены следует ставить несколько иначе. Основное отличие в том, что на разрыв (на контакты) подводится именно фаза. Прибор будет работать и при подключении нуля, но в этом случае светильник всегда будет находиться под напряжением.

При монтаже выключателя на разрыв ставится фазный провод, обнаружить его можно при помощи индикатора, под напряжением лампочка индикатора должна светиться

Монтаж розеток в гипсокартонных стенах

Способы как закрепить розетку на стены с гипсокартонной отделкой подбираются зависимо от того как проложена проводка. Значительные отличия имеют способы при уложенной скрытой электрической линии или открытой, непосредственно на стене.

В случае открытой прокладки кабеля в настенных пластиковых коробах, сам элемент розетки привинчивается с помощью крепежной бабочки к поверхности стен.

Однако, если используется скрытая проводка под гипсокартонной обшивкой, нужно применить совершенно другие методы.

Монтаж подрозетников

Перед тем как сделать отверстие в гипсокартоне, делается разметка, где будут установлены пластиковые стаканы под розетку. Отметки должны соответствовать схеме расположения выводов.

Кроме монтажа розеток по комнате на высоте 300 миллиметров от поверхности пола, нужно сделать выводы в других нужных местах. Например, под бытовую технику на кухне, или в зале.

Схема установленных подрезетников

Отверстия проще всего сделать дрелью, в которую зажимается коронка по гипсокартону. Отмерив нужное расстояние от пола, ставят отметку центра будущей розетки. После,установив центр коронки по метке, аккуратно высверливают проем.

В проделанные отверстия монтируется пластиковое гнездо под основной элемент розетки. Без него очень трудно зафиксировать ее в пустоте под гипсокартоном.

Подрозетник имеет четыре шурупа, два из которых крепят деталь, а еще два фиксируют металлическую пластину самой розетки.

Предварительно в гнезде нужно вырезать отверстие, в которое заводят проводку. Желательно, чтобы по длине кабель был с запасом. После чего вставляют пластиковый подрозетник в сделанный проем.

Выставив пластиковый стакан по уровню, затягивают винты, жестко фиксируя его в обшивке.

Таким образом, монтируют и блок розеток, устанавливая соответствующие тройные подрозетники.

Монтаж розетки

Если проводка не подключена к питанию, можно непосредственно приступить к установке главного элемента розетки. В противном случае лучше всего отключить электричество для безопасной работы. Проверять наличие напряжения в сети нужно индикаторной отверткой.

Перед установкой розетки в гипсокартон, ее разбирают, снимая с нее защитную пластиковую крышку. Обычно она зафиксирована одним винтом посредине.

Кончики проводки для розеток нужно зачистить от изоляции, по длине около 5–8 мм (зависимо от клемм). Сзади нужно отпустить винты зажимы клемм и вставить оголенные провода в них, после чего зафиксировать их, зажав крепления.

В случае наличия трех жил в кабеле, делается заземление (соответственно нужно приобрести и такую же розетку). При этом провод, отвечающий за «землю», вставляется и фиксируется в центральном контакте на розетках. Подключенную розетку нужно поставить в пластиковый стакан,закрепив винтами.

Крепление осуществляется двумя способами:

1. Первый, это с использованием на розетке распорок, которые расходятся в стороны при затягивании соответствующих винтов.
2. Второй, вставить розетку и используя болты на подрозетнике, затянуть крепеж.

Проверив крепление (розетка должна быть жестко зафиксирована, а провода не выпадать из клемм), надевают защитные декоративные пластиковые крышки и завинчивают крепежный болт. После чего можно подать питание и проверить функционирование розетки.

Выключатель устанавливается по подобной схеме.

Монтаж розеток в стене из гипсокартона не представляет никакого труда для мастера и обычно всю эту работу выполняют подсобники. Если есть вопросы, можно посмотреть соответствующие видео в интернете. Главное,установить розетки правильно, тогда розетка прослужит положенный срок.

Популярность гипсокартона

Сейчас очень часто для внутренней отделки и выравнивания стен помещений, создания перегородок используются гипсокартонные листы.

Этот материал значительно облегчает отделочные работы, обладает достаточно большим списком положительных качеств, за что и получил широкое распространение.

После закрепления листов гипсокартона приходит время выполнения следующего этапа работ, относящегося к электрификационной части, — установке в стенах розеток и выключателей.

Работы по монтажу их не являются сложными, поэтому их вполне реально выполнить и самостоятельно, ни прибегая к помощи кого-либо.

Начало работ

Перед тем как приступить к установке розеток и выключателей в гипсокартон, внимательно рассмотрите схему электропроводки. Благодаря ей, вы сразу увидите, где нужно проделать отверстия. В центре поставьте отметку маркером, чтобы впоследствии было легче сверлить.

Если предполагается установить не одну, а целый блок розеток, придется штробить гипсокартон в нескольких местах в ряд. Главное — воспользоваться строительным уровнем, чтобы все розетки располагались на одной высоте от пола. На какой именно – ГОСТ к этому строгих норм не предъявляет, но есть определенные стандарты.

Установка коробки

Сначала необходимо убедиться, что зазор между стеной и листом гипсокартона составляет не менее 45 мм, что позволит беспрепятственно установить подрозетник. Если расстояние меньше, придется штробить базовую поверхность пикой или коронкой по бетону, чтобы добиться нужного размера.

Процесс установки будет выглядеть следующим образом:

К только что проделанному в гипсокартоне отверстию протягивается провод, к которому впоследствии будет подключена розетка (он уже должен быть под гипсокартоном в месте монтажа)

Для удобства будет лучше его вытянуть из отверстия на некоторое расстояние. Затем нужно взять в руки коробку подрозетника и удалить с наиболее удобной стороны заглушку для продевания кабеля и протащить провод через нее. Теперь стакан предельно осторожно устанавливается в отверстии. Как правило, усики креплений при этом расположены горизонтально, а винты крепления самой розетки к коробке – вертикально

Это правило гибкое, на самом деле куда важнее, чтобы подрозетник стоял ровно. Снова нужно не пожалеть времени, и, вооружившись уровнем, «семь раз отмерить». Когда сомнений в правильном положении коробки не будет, необходимо при помощи отвертки вращать винты, отвечающие за крепежные лепестки. Не стоит слишком усердствовать, если перетянуть, они разрушат гипс, все-таки материал весьма мягкий. Но при этом слабо крепить тоже нельзя: розетка будет «болтаться». Так что нужно найти некую «золотую середину».

Использование электрического лобзика

При отсутствии коронки прорезь в гипсокартоне можно произвести посредством электролобзика, однако следует учитывать, что в таком случае работа становиться немного труднее.

Первым делом необходимо осуществить разметку на поверхности отделочного материала, используя линейку и карандаш. На следующем этапе при помощи дрели следует проделать отверстие по центру нарисованного круга. Диаметр используемого сверла должен слегка превосходить ширину пилки, которой будет производиться распил. После получения отверстия, что считается отправной точкой, в нем требуется установить полотно электрического лобзика.

Дальше им необходимо круговыми движениями совершить повороты по контуру разметки.

Данный инструмент позволяет добиться высокой ровности выполняемых отверстий, которые в большинстве случаев не нуждаются в дальнейшем обрабатывании. При необходимости внутренние края полученной окружности можно подровнять при помощи наждачной бумаги.

Обратите внимание! При резе отверстия комфортнее использовать узкую пилку с наличием небольших зубцов. Круговые движения следует осуществлять не спеша, но при этом инструмент должен работать практически на максимальной мощности, которая позволит добиться создания наиболее возможных по уровню ровности окружностей.

Помимо этого следует учитывать, что данный способ обладает несколькими недостатками:

1. При помощи электрического лобзика не получится произвести отверстия, имеющие диаметр менее 30 мм.
2. Используя данный инструмент, не удастся осуществить распил приклеенного гипсокартона.

Если указанные ограничения способны помешать проделыванию отверстия, то можно воспользоваться и другими вариантами.

Установка подрозетников в гипсокартон

Разметку мы произвели. Сделать ее необходимо очень аккуратно, а с учетом того, что стена у нас гипсокартонная, сделать это будет очень просто, представьте что вы рисуете на бумаге.

Приступаем к изготовлению отверстий для подрозетника

Если вы сомневаетесь, что сможете сделать все достаточно точно – можно предварительно по крестикам просверлить отверстия, взяв сверло с меньшим диаметром. В коронках обычно устанавливается сверло диаметром 6 мм. Значит нам нужно взять диаметром 3 – 4 мм и немного облегчить себе задачу. Теперь берем дрель или шуруповерт с предварительно установленной коронкой. Аккуратно устанавливаем центровочное сверло в отверстие и, слегка нажимая короним отверстие. Не стоит делать это с высокими оборотами и сильным нажимом, гипсокартон и без того коронится очень хорошо, а при правильном подходе отверстия получаются качественными и не смещаются от центровочных отверстий. Отверстия мы сделали, остался последний подготовительный штрих. Если вы рассмотрите подрозетник для гипсокартона внимательно, то увидите бортик по краю подрозетника. Он после установки на пол миллиметра будет выступать над плоскостью гипсокартона и отделочникам будет не очень удобно шпаклевать стену. Берем канцелярский нож и очень аккуратно снимаем фаску с отверстий. Попробуйте сначала на одном отверстии и периодически примеряйте подрозетник. Нам нужно добиться того, чтобы бортик стал в плоскость с листом гипсокартона. Добившись положительного результата, проделываем это со всеми отверстиями и вставляем все подрозетники в отверстия. Выводим все провода из подготовленных отверстий. Пробиваем в подрозетниках отверстия для ввода кабеля

Заводим кабель в подрозетник и устанавливаем его.

В процессе установки подрозетников обращаем внимание на то, что прижимные лапки должны находиться сверху и снизу. Поочередно выставляем подрозетник ровно и закручиваем винты, прижимающие подрозетник к гипсокартону

Проделываем эту операцию со всеми подрозетниками.

без рапределительных коробок

качественное расключение

В процессе разметки следует обращать внимание на то, чтобы отверстия не попали на металлические направляющие. Лучше всего будет заранее обговорить с монтажниками, которые будут устанавливать перегородки, чтобы перегородки устанавливались с учетом расположения подрозетников

Адекватные и грамотные отделочники всегда идут навстречу и работы выполняются быстро и качественно. От разметки в первую очередь зависит то, как потом будет выглядеть ваша рамка с розетками. Старайтесь соблюдать горизонталь и вертикаль. Всю разметку, как и последующие работы нужно проводить аккуратно и точно и тогда одно в след за другим, все будет аккуратно, просто и красиво. Выбирайте качественные подрозетники, установка их проста. Хоть и не увидите вы больше этот подрозетник никогда после установки розетки, но установочные изделия должны быть качественными, как и вся электропроводка. Затягивая прижимающие винты не прикладывайте чрезмерных усилий, сильно перетянув их, вы можете сломать гипсокартонный лист и установить в него подрозетник будет очень сложно.

На этом мы закончим статью об установке подрозетников в гипсокартонную стену. Проделать такую работу под силу любому мужчине, главное делать все аккуратно и не торопясь!

Разметка стен для установки подрозетников

Установка подрозетников в гипсокартон начинается с разметки перегородок. В этом поможет предварительно составленная схема монтажа электропроводки, здесь особое внимание следует уделить расстояниям до пола и ближайшей стены. Данные параметры рассчитывают так: высота берётся от пола до центра изделия, расстояние до стен определяется от центральной части группы подрозетников.

Если при расчёте учитываются другие ориентиры, об этом должны быть соответствующие отметки в схеме. Например: расстояние до стены рассчитано не от центра, а от края рамки.

Чтобы максимально осветить процедуру разметки, разберём процесс на примере монтажа блока из четырёх подрозетников фирмы Schneider Electric. Отметим, что приведённая схема актуальна и для продукции других производителей.

Для начала отмечаем горизонтальную линию, на необходимой высоте от уровня пола. Для этого используем рулетку и простой карандаш. Затем определяем место посадки подрозетников, при этом нужно учитывать симметричное расположение конструкции относительно всех участков стены.

Теперь от центральной части первого подрозетника отступаем 71 миллиметр и отмечаем центр второй коробки, и так далее, через равные промежутки.

Конечно, если Вам необходимо установить один подрозетник то здесь просто необходимо в нужном месте и на нужно высоте обозначить на стене точку где необходимо установить коробку. Данная точка будет являться центром будущей розетки или выключателя.

Обратите внимание на один важный нюанс: расстояние между центрами подрозетников должно быть ровно 71 миллиметр, без исключений и погрешностей. В противном случае, могут возникнуть проблемы с установкой накладной рамки: конструкция может не зайти, или наоборот оставит зазоры.

Кроме того, необходимо учитывать местоположение металлических профилей, которые служат опорой для гипсокартонных листов. Иначе при высверливании отверстия, можно повредить профиль, что сделает перегородку менее устойчивой.

После проделанных манипуляций, у нас на стене появились четыре точки, которые определяют центральную часть подрозетников. Теперь можно приступать к высверливанию отверстий.
