Как рассчитать ленточный и столбчатый фундамент под баню

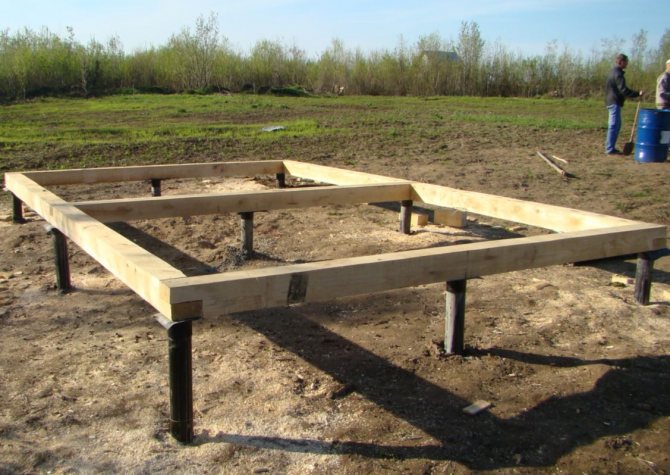

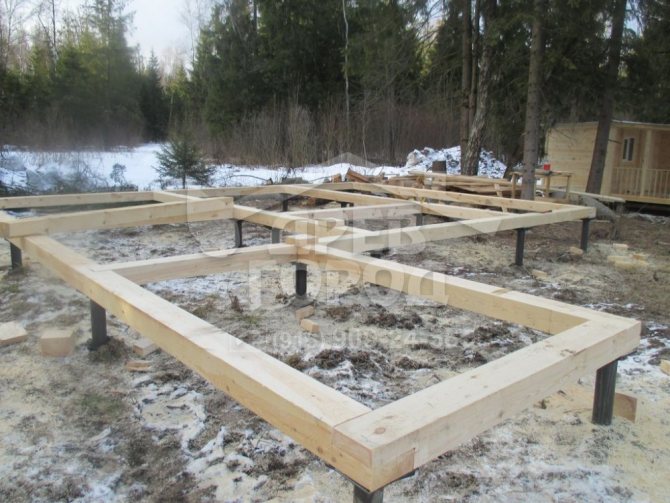

Фундамент из винтовых свай

Если на участке застройки залегают слабые грунты, наблюдается высокий уровень грунтовых вод и глубокое промерзание почвы в зимний период – под сруб бани лучше всего возвести свайный фундамент из винтовых опорных элементов.
Основание на винтовых сваях отлично подходит для пучинистых почв

Винтовая опора представляет собой полый металлический стержень с приваренными (или литыми) лопастями и заостренным концом.

Сваи легко вкручиваются в грунт своими руками с помощью специального приспособления, продетого в отверстие в верхней части стержня, поэтому этот фундамент для бани можно построить без привлечения дорогостоящей монтажной техники и квалифицированных специалистов.

Сруб для бани можно возвести на участке со сложным рельефом, погружая винтовые опоры на значительную глубину. Стержень винтовых свай можно легко нарастить до необходимой длины, поэтому опору легко вкрутить достаточно глубоко, чтобы концы свай упирались в грунт с высокой несущей способностью.

Применение свай в мокрых грунтах также возможно, но в этом случае следует сделать перед вкручиванием обработку опор антикоррозийными составами, ведь любая царапина на металле может вызвать быстрое появление коррозии.

Технология возведения основания из винтовых свай

Перед началом завинчивания винтовых опор в грунт, следует очистить участок от мусора, выкорчевать деревья и кустарники, тщательно выбирая корни

Очень важно, чтобы растущие рядом с постройкой деревья, не повредили корневой системой, погруженные в толщу почвы сваи. Корчевка деревьев и кустарников обычно легко выполняется своими руками

Грамотная разметка — один из залогов надежности основания

Затем приступают к разметке мест ввинчивания свай, для чего на участке отмечают периметр будущей бани, для чего в углах здания вбивают колышки, по которым натягивают шнуры. Своими руками эту работу выполнить абсолютно не сложно.

После разметки свайного поля (винтовые опоры устанавливаются под наружными и внутренними несущими стенами, под печи, котлы и очаги, обладающие значительным весом, стоит устраивать отдельные фундаменты), приступают к завинчиванию свай. Два человека погружают сваю в грунт, вращая устройство в проушине по часовой стрелке.

Сваи завинчены: что делать дальше

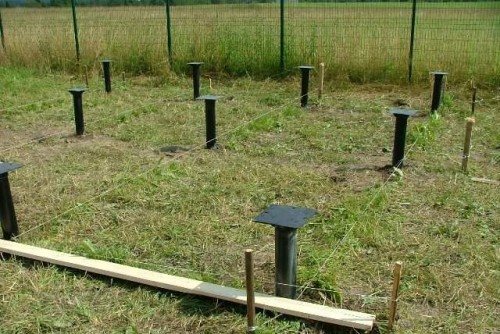

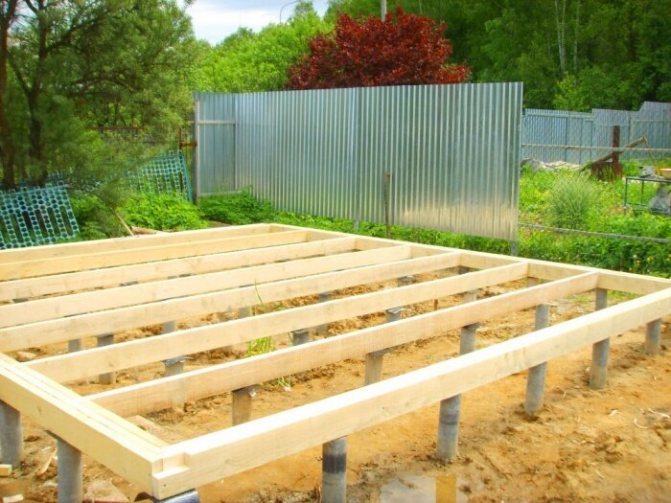

Когда все сваи погружены до определенных отметок, над землей остаются выпуски опор разных высот с проушинами. Необходимо подрезать все сваи на одну высоту, контролируя этот процесс с помощью измерительных приборов. Полые опоры легко срезать своими руками с помощью специализированного электроинструмента.

Внутренняя полость винтовых свай заполняется бетонным раствором, который должен застыть в течение нескольких дней. Пока раствор внутри стержня не наберет прочность, лучше всего приостановить выполнение других работ на фундаментных опорах.

После полного застывания бетона, можно приступать к установке оголовников, которые привариваются к верхней части опор, они служат для предохранения металлических стержней от проникновения влаги. По сваям выполняют обвязку из бруса или швеллера – ростверк объединяет опоры в единый фундаментный пояс, что гарантирует более равномерное распределение нагрузки на грунт.

Посмотрите видео, как выглядит сруб на винтовом основании.

НЕОБЫЧНАЯ баня на винтовых сваях # ПЬЯНАЯ рубка

Определение типа фундамента

Исходя из состава грунта, его сопротивлению нагрузкам, общие рекомендации выглядят так.

• На текучих и текуче-пластичных грунтах (супеси, суглинки, глины стекают по наклонной поверхности, не раскатываются в жгут, прилипают) с показателем пластичности JL от 0,75 до 1, 0 и более: плитная основа.
• Туго-пластичные и твёрдые грунты (супеси, суглинки, глины рассыпаются при ударе или с трудом разминаются). JL 0 — 0,5: ленточный, столбчатый фундамент;
• На песчаных грунтах – винтовые сваи.
• На торфяном грунте толщиной более 3 м – забивные или винтовые сваи.

Там где грунт отсутствует и скальные, крупнообломочные породы, выходят на поверхность, они сами могут служить фундаментом.

Инженерно-геологические изыскания требуют финансовых затрат, конкретно для бани их проводят нечасто. Пользуются результатами исследований своего, соседних участков. Если имеется газопровод – отчёт по изысканиям есть у эксплуатантов.

Перед выбором проводится предварительный расчёт. Основные величины, которые используются: глубина фундамента под баню и нагрузка.

Глубина заложения

Сезонное промерзание грунта – основной показатель, который надо учитывать. Зависимость его от уровня грунтовых вод и снегового покрова нормируется СНИП 23-01-99 (Строительная климатология). Уже затем рассматривается нагрузка, глубина фундамента примыкающего строения, залегание инженерных коммуникаций.

Глубина сезонного промерзания грунта, в см
Омск, Новосибирск	220
Тобольск, Петропавловск	210
Курган, Кусентай	200
Свердловск, Челябинск, Пермь	190
Сыктывкар, Уфа, Актюбинск, Оренбург	180
Киров, Ижевск, Казань, Ульяновск	170
Самара, Уральск	160
Вологда, Кострома, Пенза, Саратов	150
Тверь, Москва	140
Петербург, Воронеж, Волгоград, Гурьев	120
Псков, Смоленск, Курск	110
Таллин, Харьков, Астрахань	100
Минск, Киев, Ростов на Дону	90
Фрунза, Алма-Ата	80
Калининград, Симферополь, Севастополь	70

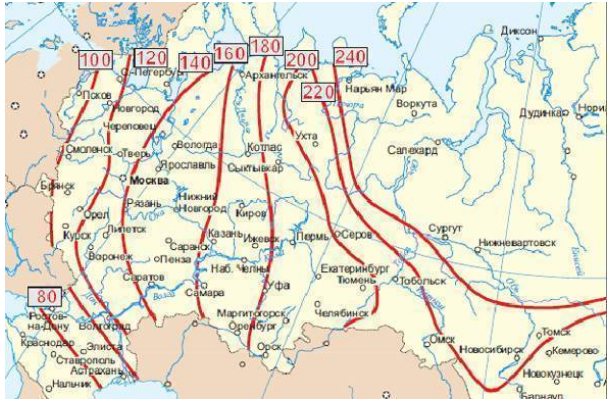

Карта и таблицы промерзания по городам России также помогут определить искомый показатель, причём в зависимости от типа грунта. Там, где возможно морозное пучение грунта и его осадка при оттаивании, для проектирования фундамента надо руководствоваться главой 14 СНИП 2.02.01-83. Баня – строение с нерегулярным отоплением. Это также надо учесть при расчётах: малозаглубленный тип с утеплёнными цоколем и отмосткой не спасёт при пучении.

Нагрузки

Сборная нагрузка складывается из веса основы, строения и его содержимого.

1. Вес монолитного ленточного фундамента равен объёму железобетона, умноженному на его плотность: 2500 кг/м3.
2. Вес стен, перегородок, цоколя, печи, перекрытия, кровли, фронтонов. Определяется аналогично.
3. Временные нагрузки: люди, вода, снег на кровле. В районах с сильными ветрами следует добавить и этот показатель.

Полученную величину делят на площадь основания фундамента. Это и есть R – рассчитанное сопротивление 1,55 (условно) кгс/см2, 15,5 тс/м2, 155 кН/м2, 155 кПа. Его умножают на коэффициент надёжности – 1,3.

Расчётное сопротивление конкретного грунта определяется с помощью таблиц в СП 22.13330.2011. Так, для суглинка это 1,8 — 2,8 кгс/см2. Разнофракционного песка – 3 — 5 кгс/см2. Если рассчитанный показатель ниже расчётного нормативного – решение верное. Выше – просадка основы, а вместе с ней строения, неизбежна.

Фундамент и морозное пучение

Баня своими руками. Фундамент. День 3

Расчет фундамента ЛЕГКО И ПРОСТО!

От рельефа участка

При ведении строительства на ровных участках тип фундамента может быть любым, в остальных случаях способ его закладки зависит от угла наклона.

На участках с уклоном не более 20 см по -одной стороне бани целесообразно закладывать сборные или монолитные ленты – после простого выравнивания дна или локального углубления траншеи. По условиям технологии такие ленты обязательно защищаются от осадков и грунтовой влаги с помощью дренажных труб и систем сбора и отвода воды. Конструкции усиленно армируются, грунт для обратной засыпки при необходимости меняется на более плотный и непромерзаемый.

При среднем и высоком уклоне за базовый уровень принимается самая низкая точка участка. Расходы на земельные работы и заливку цельной монолитной ленты в таких случаях слишком высоки, проблема решается двумя способами:

Последний вариант считается единственно возможным при необходимости строительства брусовой бани на неровных участках со слабыми грунтами.

При необходимости сваи используются в качестве дополнительных опор и комбинируются с ленточными или ступенчатыми конструкциями. В частности, такая потребность возникает при сложной конфигурации и большом весе бани.

Но в большинстве случаев проблема неровного участка решается закладкой обычных свай, упирающихся в плотные слои и обвязываемых швеллером или ж/б ростверком.

Мой ИДЕАЛЬНЫЙ вариант ФУНДАМЕНТА для бани.

https://youtube.com/watch?v=H1HyStPGJNk

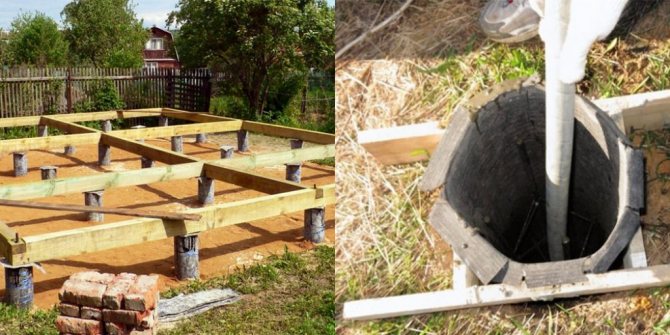

Баня на свайном фундаменте

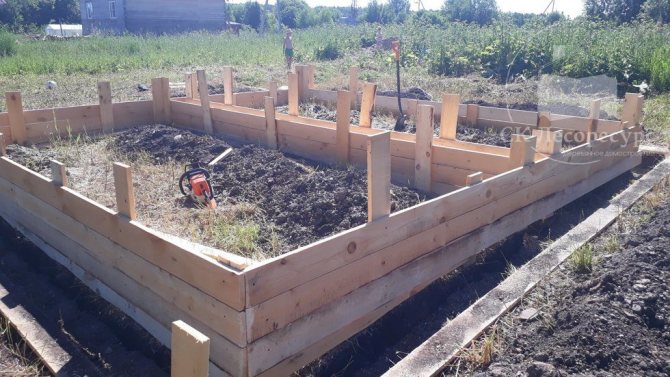

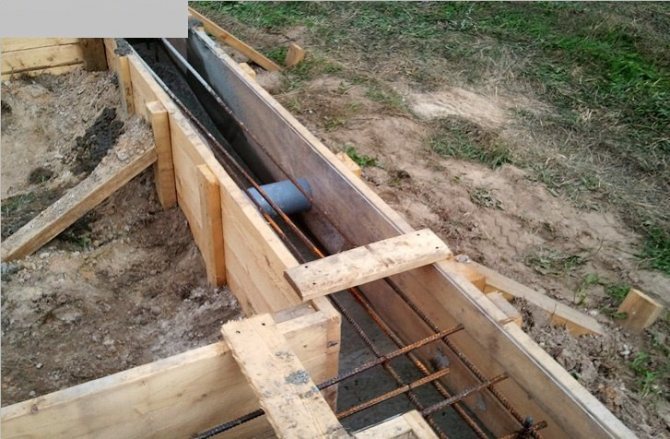

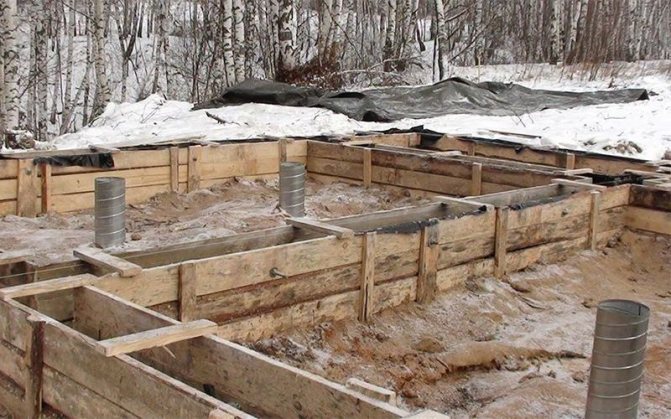

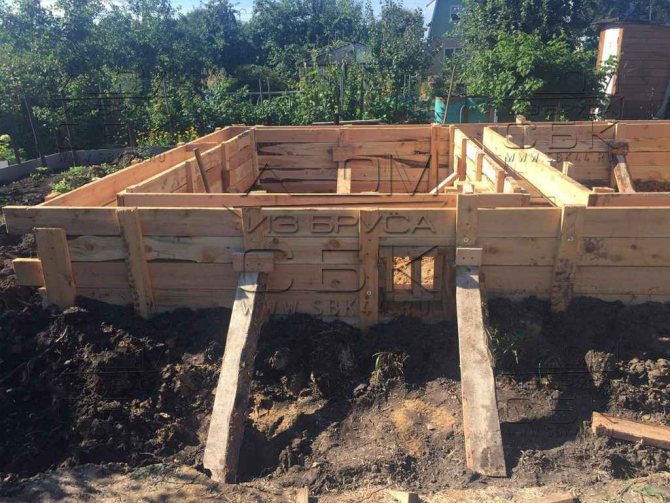

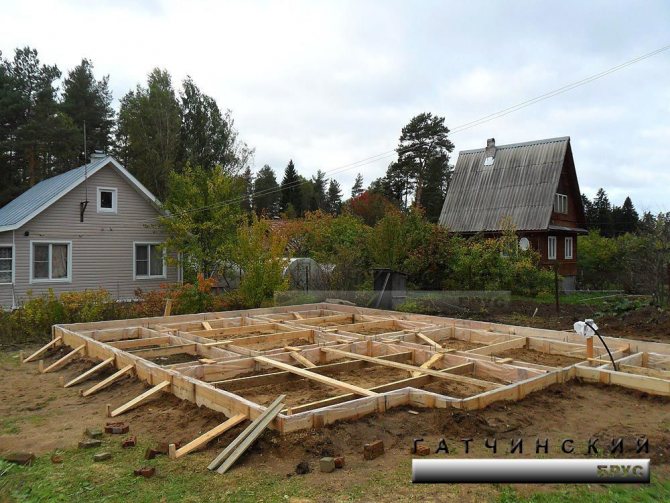

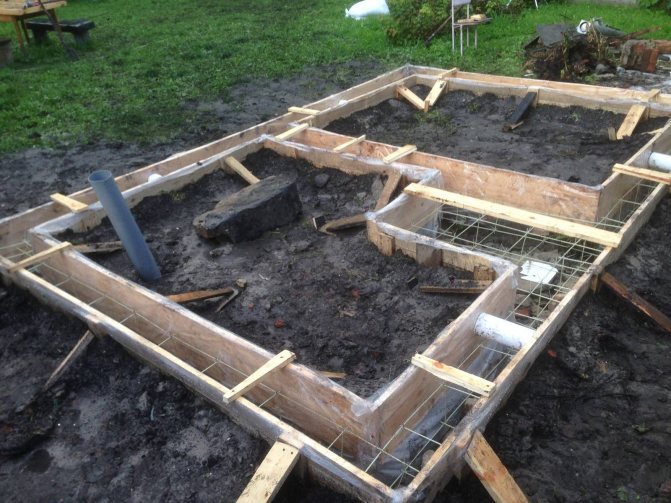

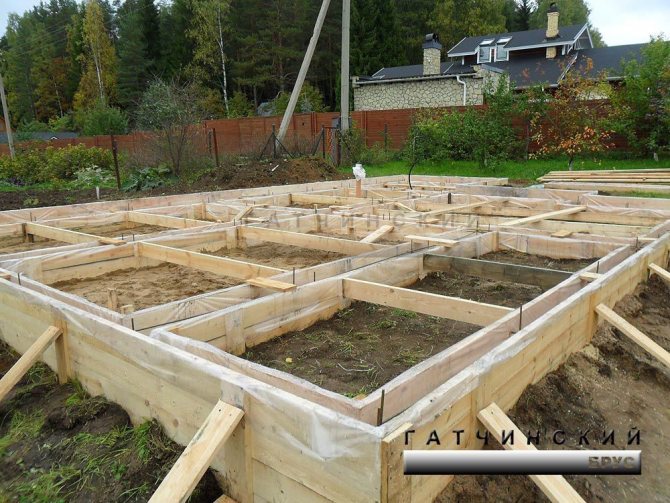

Монтаж опалубки

Для создания своими руками опалубки используются обрезные доски толщиной 25-40 мм.

Существуют и другие материалы, но древесина доступнее, дешевле и проще в работе. Кроме того, после окончания работ доски могут быть использованы для других целей.

Толщина досок напрямую зависит от высоты ленты.

Сборка опалубки производится поэтапно:

• Сборка щитов. Высота на 5-10 см больше высоты ленты, длина щитов определяется длиной стен или размерами досок.
• Установка щитов в траншею. Они скрепляются между собой опорными планками, определяющими толщину будущей ленты. Снаружи щиты усиливаются подпорками, не позволяющими массе бетона выдавить стенки опалубки наружу.
• Если щиты невысокие (до 20 см), подпорки можно не использовать, закрепляя стенки снаружи колышками.

ОБРАТИТЕ ВНИМАНИЕ! При сборке щитов нельзя допускать щели между досками больше 3 мм (в идеале их не должно быть совсем). Если зазоры появились, их забивают паклей или рейками.. Установленная опалубка представляет собой конструкцию, внутреннее пространство которой представляет собой точную форму бетонной ленты

После сборки следует проверить все размеры, чтобы исключить возможность ошибок

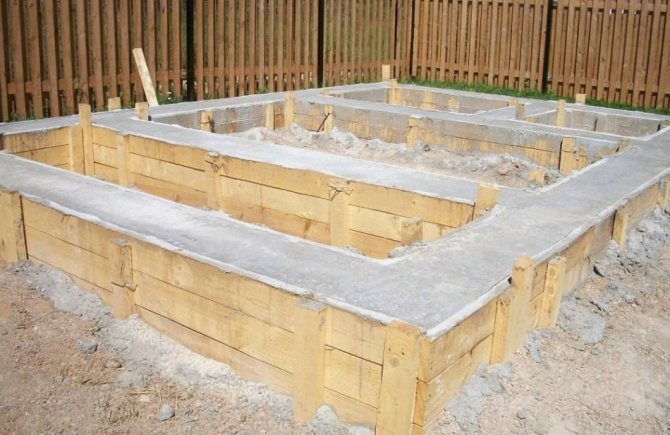

Установленная опалубка представляет собой конструкцию, внутреннее пространство которой представляет собой точную форму бетонной ленты. После сборки следует проверить все размеры, чтобы исключить возможность ошибок.

Впоследствии ничего исправить не удастся, поэтому контролировать процесс сборки необходимо со всей тщательностью.

Баня своими руками. Фундамент. День 1-2

Фундамент . Вязка арматуры . Часть 1 .

Выбор типа

Для того, чтобы правильно определиться с типом фундамента, который гарантированно прослужит долго и будет выполнять все возложенные на него функции, в первую очередь необходимо определить тип почвы, преобладающей в месте строительства.

Если до этого данная процедура не проводилась, то чтобы самостоятельно определиться с этим вопросом, нужно пробурить на месте предполагаемой постройки отверстие буром глубиной до полутора метров и внимательно рассмотреть те фракции, которые встречаются в поперечном срезе грунта.

1. Наличие большого количества торфяных вкраплений, сырого рыхлого песка свидетельствует о проблемности почвы. Такое основание является нестабильным и в межсезонье будет подвергаться пучению, что приведет к горизонтальным сдвигам слоев почвы относительно друг друга.В данной ситуации необходимо сооружать монолитный либо свайный фундамент, глубина опор которого будет залегать ниже глубины промерзания грунта. Допустимо также использование ленточного сильнозаглубленного монолитного с усиленным армированием, при этом его глубина также должна быть ниже, чем урокгвень промерзания грунта зимой.

1. Содержание в грунте фрагментов глины, гравия, плотного сухого песка говорит о грунте средней подвижности. Именно такие типы грунтов встречаются в подавляющем большинстве регионов средних широт.Их плотность достаточна для строительства ленточного монолитного или столбчатого. В таком случае использование монолитного плитного фундамента с основанием под все строение нецелесообразно и нерентабельно.
2. Если же в исследуемом грунте велико содержание плотного мелкого песка, скальных пород, кварца и отсутствует глина и суглинок, то застройщику очень повезло. Такие типы грунтов являются самыми упругими, они не подвержены пучению и сезонным сдвигам, идеально подходят для строительства любых сооружений.Однако не рекомендуется использовать на таких грунтах свайную основу, так как в подобный плотный грунт сваи будет очень сложно забить или вкрутить, этот процесс может привести к повреждению самих опорных конструкций. Отличным решением будет использование столбчатого и ленточного основания любого типа.

Важно! Для более эффективного анализа структуры грунта на участке для постройки, рекомендуется выкопать несколько ям в разных местах участка. Это позволит лучше изучить состав почвы.

Информация

При размерах бани, превышающих по каждой стороне погонную длину материала строительства, например, длину деревянного бруса (обычно 6м), практичнее всего будет сооружение заглубленного ленточного фундамента с усиленным армированием.

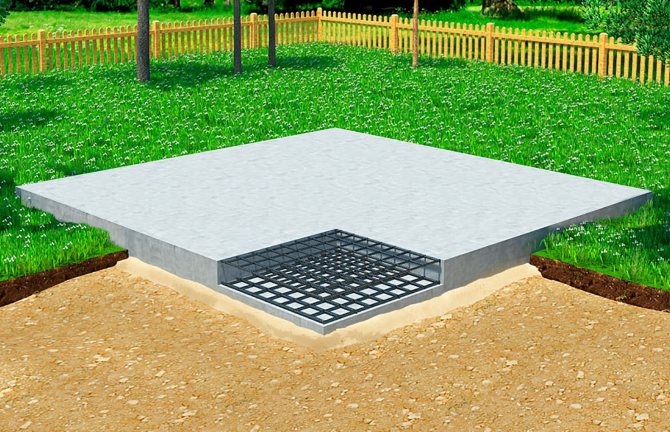

Монолитная опора в виде плиты будет нерациональна из-за большого расхода материала.

А при использовании столбчатого основания велик риск перекоса отдельных опор и, как следствие, крен бани в какую-либо сторону.

К выбору типа основания, материалов и размеров следует подходить особенно серьезно, иначе всё строительство может пойти насмарку.

Применяемый материал

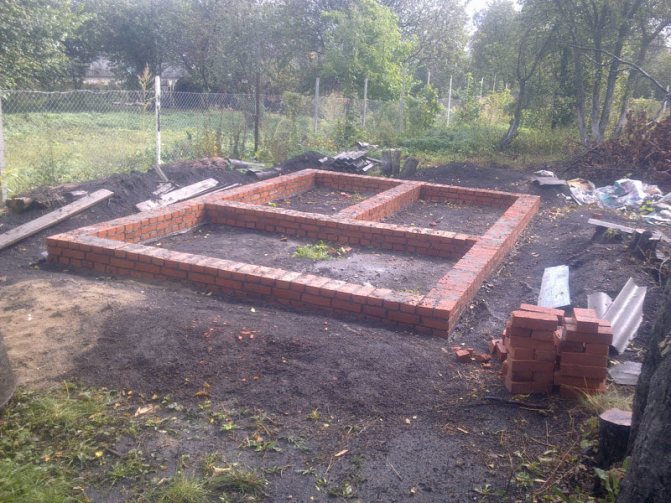

Популярнее всего монолитный фундамент. Также можно рассмотреть простую технологию использования камня.

Техника применения камня при ленточном фундаменте:

• Осуществляется выкопка траншеи;
• Нужно засыпать большие камни;
• Заливается бетон;
• Засыпается слой средних камней;
• Заливается бетон;
• Нужно установить опалубку;
• Заполняется средними камнями и бетоном.

Для такой технологии используется специальный прочный камень с острыми краями. Данный фундамент устойчив к воздействию повышенной влажности грунта. Перед возведением необходимо определиться с параметрами самой конструкции. Это даст возможность подобрать подходящий фундамент для бани.

Типы легких конструкций фундаментов

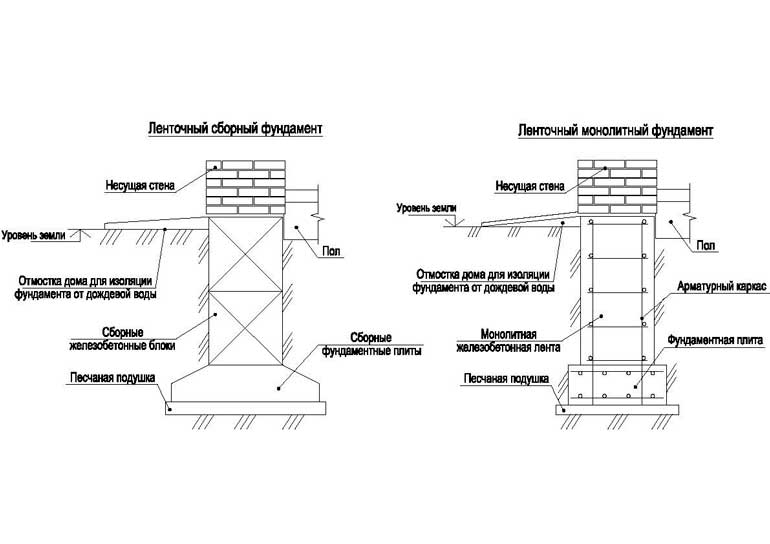

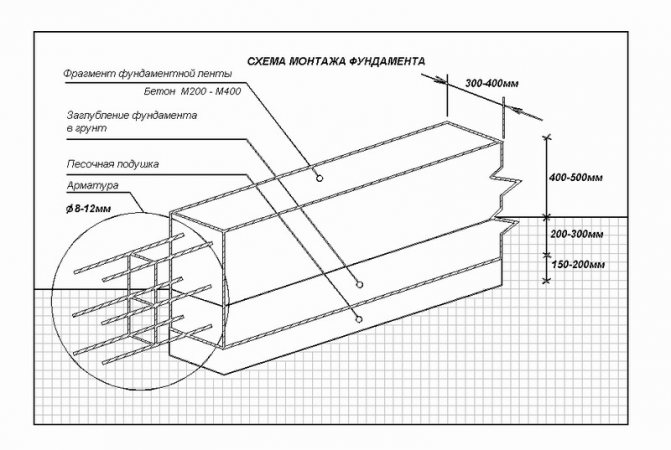

Ленточный мелкозаглубленный: он отличается от того, на котором стоит жилой дом глубиной заложения (отсюда и часть его названия). Глубина траншеи – около полуметра, что часто выше точки промерзания. Но если грунт на участке плотный, не пучнистый, такое основание для бани из бруса вполне пригодно. Отведение лишней влаги осуществляется с помощью дренажной системы и ливневки. Преимущество фундамента такого типа перед остальными в том, что нижние венцы строения будут полностью опираться на него. Нет необходимости закрывать зазор между грунтом и нижним венцом (что характерно для свайной и столбчатой конструкции). Столбчатый фундамент для бани из бруса (фото представлено ниже) – наиболее дешевый.

Он сооружается из монолитного бетона и бетонных блоков, из металлических, асбестоцементных труб и из деревянных столбиков. Применяется также свайно-винтовой фундамент: его устанавливают даже зимой (достаточно разбить верхний, замерзший слой грунта).

Стоит он дорого, поэтому остановимся на более простых конструкциях

Важно, чтобы фундамент для бани из бруса своими руками можно было возвести: цель – экономия средств

Расположение и размер бани

Чтобы правильно выбрать место расположения бани с нуля, посмотрите на схемы, рекомендованные по СНиП.

Размер бани следует рассчитывать из следующих критериев:

• размер парилки, который определяется исходя из количества одновременно находящихся в ней человек. Для двоих будет достаточно 3х1,5 м при высоте 2 м. Для четверых уже потребуется увеличить размеры до 2х4 м.
• размер помывочного отделения. Он определяется из аналогичного расчета: 2х2 — для двоих, 4х2 — для четверых. Если вы планируете установить купель, то размеры нужно скорректировать с учетом размера купели.

А вот раздевалка и комната отдыха рассчитываются исходя из личных предпочтений. Это может быть просто раздевалка с лавочкой, а может быть большая комната отдыха с камином, массажным столом, бильярдом и т.п.

Как правильно рассчитать глубину и ширину

Полный расчет фундамента — сложная инженерная задача, доступная только подготовленному специалисту.

Требуется выполнить комплексное исследование грунта, рассчитать вес бани без фундамента и с ним, учесть большое количество специальных величин, коэффициентов и показателей.

Для людей посторонних, не имеющих соответствующего образования и опыта, выполнить такой расчет не удастся.

Решением вопроса станет обращение к специалистам, профессионально занимающимся подобными расчетами. Этот вариант является оптимальным, но потребует определенных денежных вложений.

Возможен другой путь — использование онлайн-калькуляторов, которых в сети немало. Результаты, полученные с помощью такого метода, необходимо продублировать на других ресурсах, чтобы иметь возможность проверить полученные данные и вырать наиболее достоверные значения.

Какой фундамент лучше для бани в зависимости от типа постройки

Эта таблица наводит на мысль, что материал стен – фактор, который просто нельзя рассматривать отдельно от свойств грунта.

ВАЖНО! К весу строения еще нужно добавить снеговую нагрузку, характерную для вашего региона.

Чем тяжелее конструкция, тем основательней приходится делать фундамент, тем он дороже, но легкие конструкции слабо давят на грунт, поэтому сильнопучинистые грунты способы выталкивать строение из легкого материала.

Бороться с морозным пучением можно либо заменяя грунт под баней на дренажный, либо делая широкую отмостку (больше 1 метра) вокруг нее и отводя осадки по желобам прочь от бани.

Подготовительные работы

Перед началом работ необходимо провести очистку и планировку участка под будущую постройку. Для этого снимаем верхний слой грунта (порядка 30 сантиметров) под планируемым зданием вместе со всей растительностью.

Уборка грунта

Затем необходимо максимально уровнять все ямы, неровности, а при глинистом грунте произвести подсыпку песком и гравием.

Далее переносим план бани непосредственно на земельный участок, используя рулетку, строительный уровень, обычные деревянные или металлические колышки и строительную нитку для обозначения осей. Если участок расположен на местности, имеющей значительный перепад по высоте сторон, то для определения высоты столбов фундамента целесообразно воспользоваться помощью профессионала и произвести нивелирование поверхности. Это является гарантией того, что будущая баня не будет иметь перекосов.

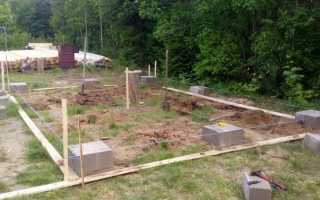

Принцип разметки фундамента

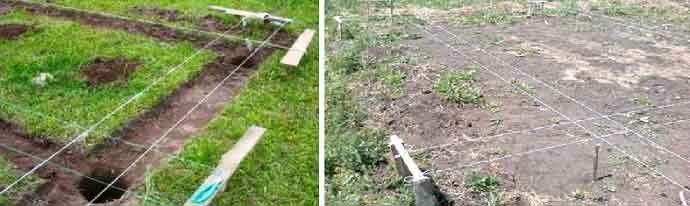

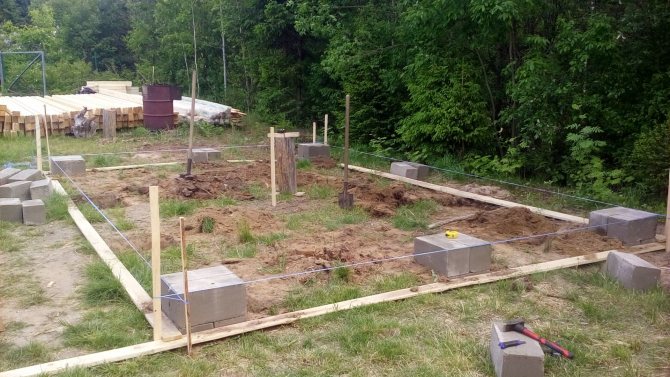

Разметка для фундамента

Разметка фундамента под баню

Этапы строительных операций по возведению основания

После того, как расчет и тип основы под баню будет сделан, можно приступать к созданию самого фундамента. Все работы условно можно разделить на несколько этапов:

1. Предварительные мероприятия – расчет размеров, разметка участка, расчистка территории и подготовка материалов.
2. Вспомогательные действия – рытье ям под столбы, траншей для ленты или котлована под монолитную плиту.
3. Основные операции – подушка, гидроизоляция, армирование, опалубка.
4. Заключительные работы – заливка земляных подготовленных участков раствором, разравнивание верхнего слоя фундаментной основы, смачивание готового основания по мере его затвердения для прочности и целостности будущей конструкции.

Так как первый этап был уже рассмотрен выше, его пропускаем, останавливаясь только на разметке участка под баню.

Определившись, какой вид грунта на месте постройки, можно приступать к работам по его расчистке. Илистые почвы стоит убрать с места строительства, заменив их черноземом или более плотной землей. А вот песчаные виды грунта часто не трогают, снимая только верхний небольшой слой, состоящий из корней. Тяжелые и плотные почвы можно вообще не трогать, удаляя только те места, которые необходимы для рытья траншеи, котлована или ямы.

Разметку необходимо начинать с одного из углов будущего строения. В выбранном месте в землю стоит забить колышек, и уже от него в сторону вести расчет на длину большей стены. Высчитав таким образом расположение одной стены, стоит размечать и все остальные. Между колышками необходимо натянуть нить или бечевку, чтобы потом было удобнее начинать земляные работы.

Чтобы проверить правильность полученной разметки на почве, можно сравнить длины диагоналей полученного прямоугольника. Совпадающие результаты – правильно нанесенная разметка и расчет основания.

Стоит помнить, что если величины диагоналей расходятся более чем на 5 см, то стоит один из колышков подкорректировать, иначе быть бане перекошенной или с неровными стенами.

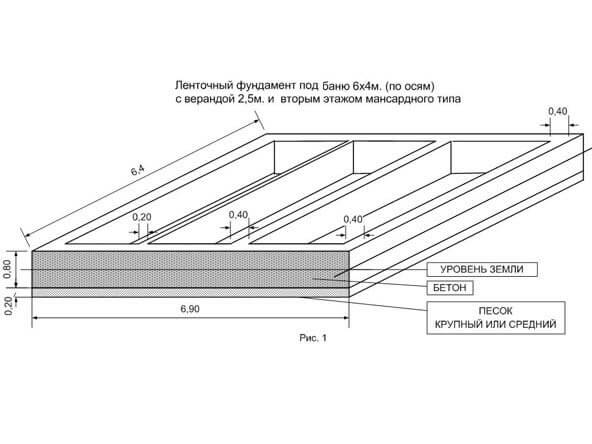

Фундамент под баню 3 на 5 своими руками (чертежи и размеры)

Размеры возводимого основания всегда будут отличаться от габаритов самой постройки. Чтобы избежать типовых ошибок, возвести надежную конструкцию и оптимизировать затраты на строительство, надо корректно выполнить расчет.

Разработку чертежа начинают с прорисовывания эскиза

Внимание уделяется каждому элементу строения. При этом обязательно учитывают, что основание шире стен на 0,1 м

Этого достаточно, чтобы фундамент корректно воспринимал нагрузку.

При разработке чертежа и выборе размеров учитывают:

• Вес стен и других конструктивных элементов;
• Давления снега, характерное для конкретного региона;
• Ветровую нагрузку. Зависит от региона и времени года;
• Глубину промерзания земли. Зависит от региона. В зимнее время земля может вздуваться из-за промерзания грунтовых вод. Косвенными признаками пучинистости являются холмики земли или трещинки на асфальте;
• Уровень грунтовых вод. Может меняться в пределах одного участка;
• Перечисленные параметры суммируются для получения окончательного значения. При разработке чертежа также учитывают, что от стен бани до соседнего участка должно быть не менее 8м.

Выбор фундамента

Фундамент служит основанием объекта. Определяться с его выбором стоит до начала строительства, так как потом будет сложно что-то исправить. Необходимо грамотно подойти к выбору материала бани и её основания.

Критерии выбора материала для строительства:

• Грунт, преобладающий на территории;
• Степень промерзания земли;
• Высота грунтовых вод.

Это основные критерии, которые необходимо учитывать при выборе материала для строительства.

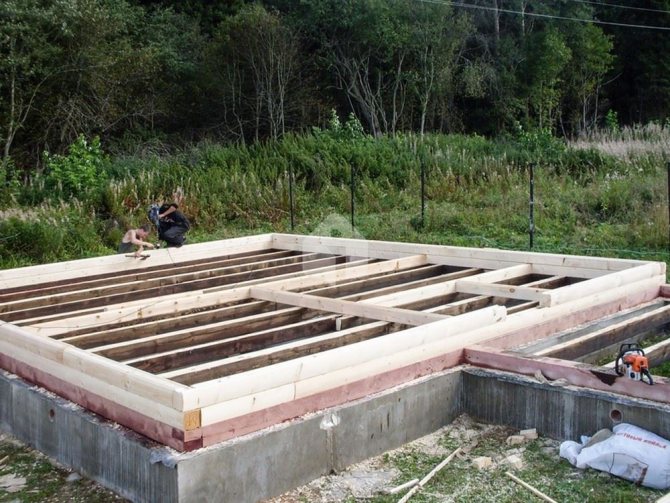

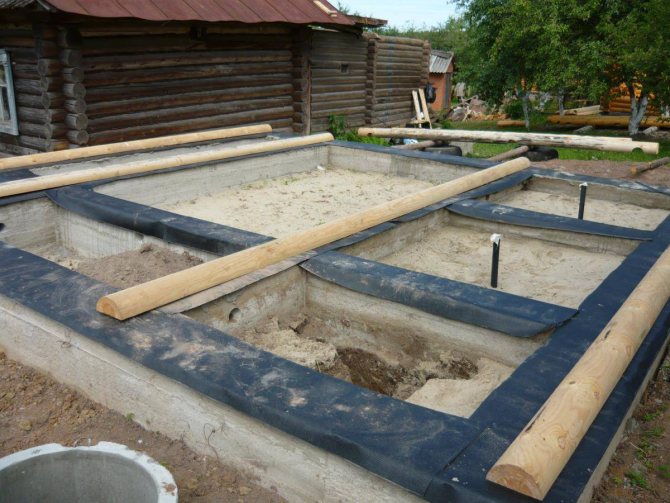

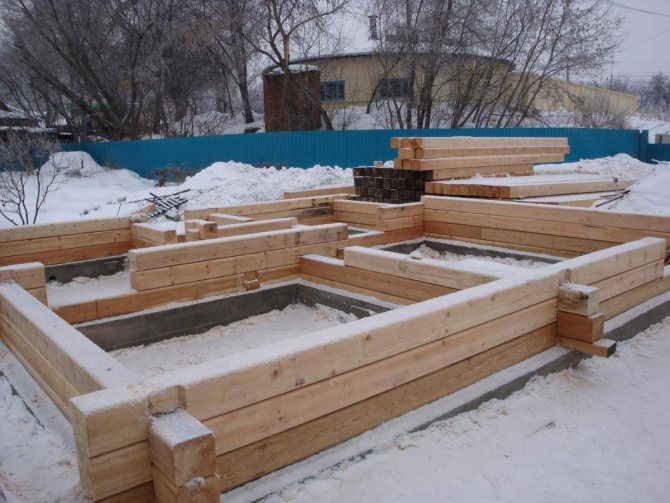

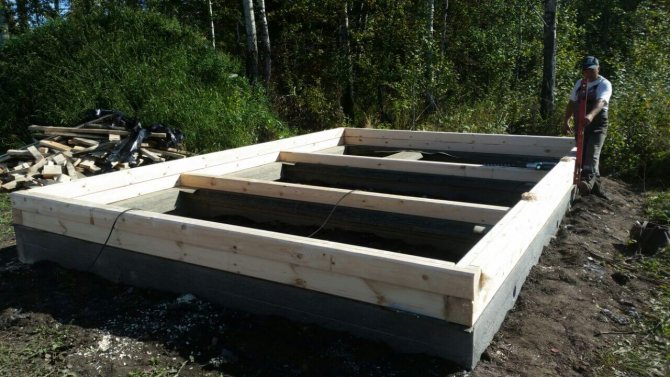

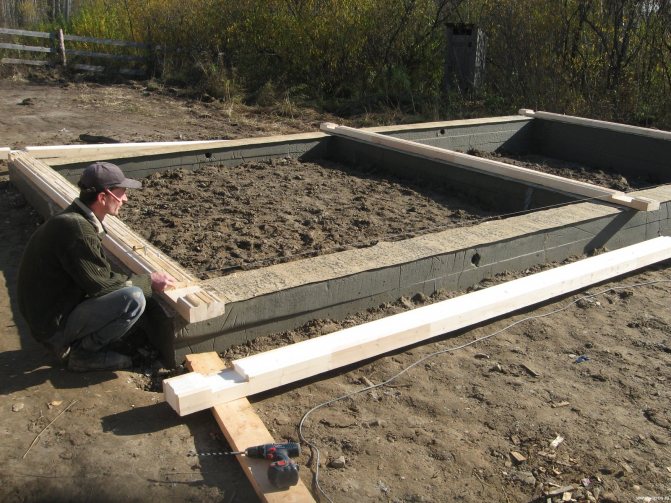

Строительство фундамента под брусовую баню

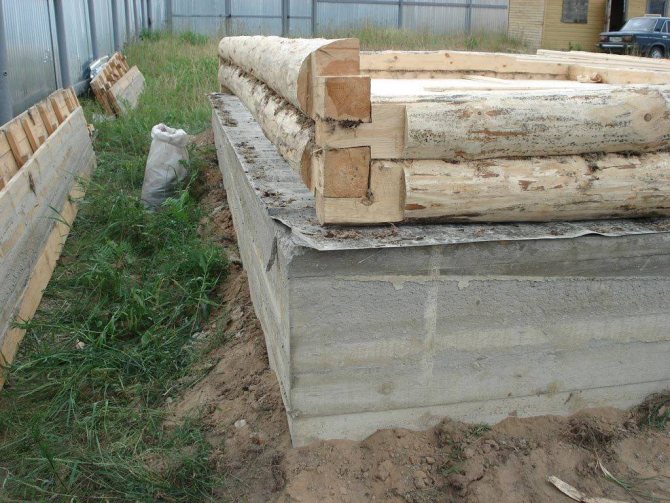

Крепкая и массивная баня из бруса своими руками может возводиться на одном из двух видов фундамента: ленточный и столбчатый.

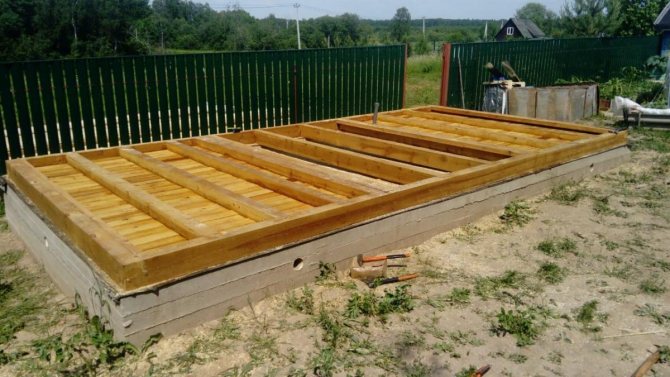

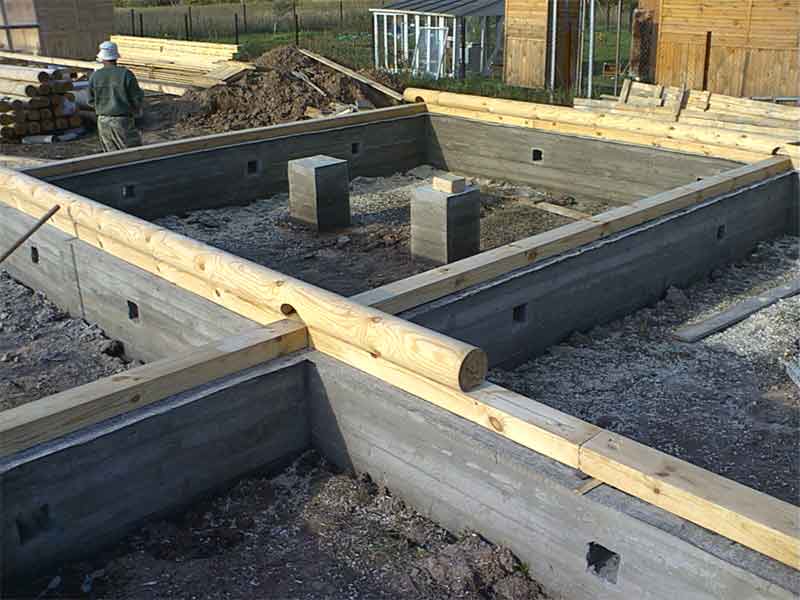

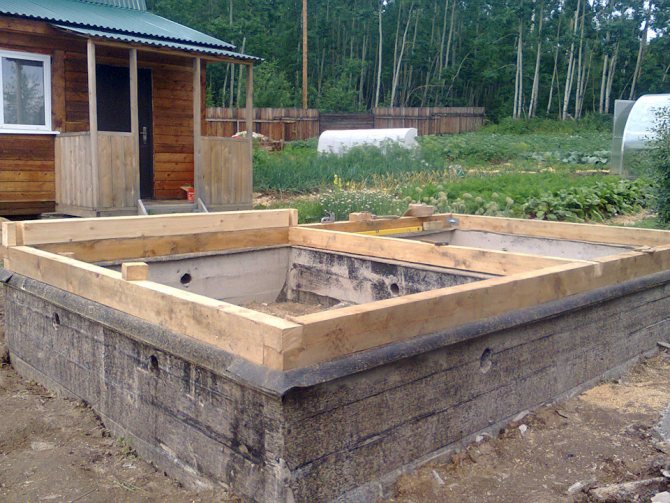

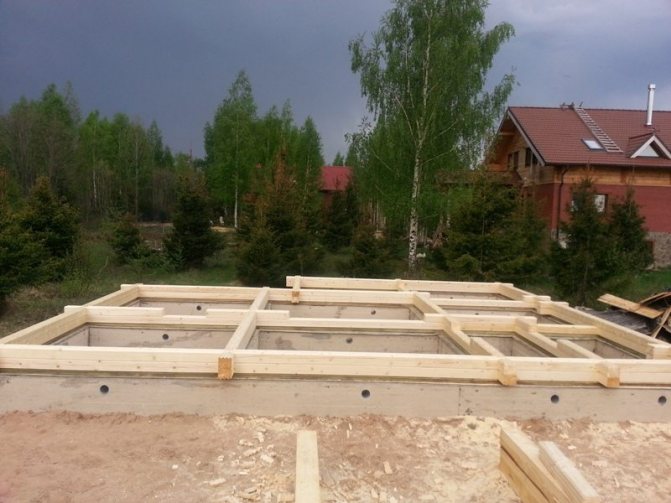

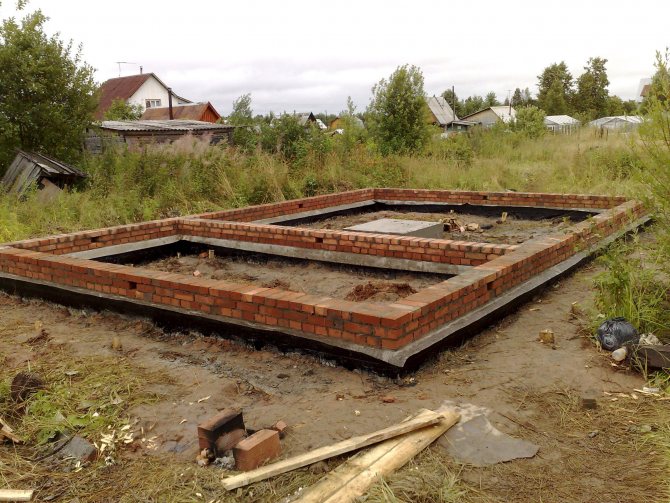

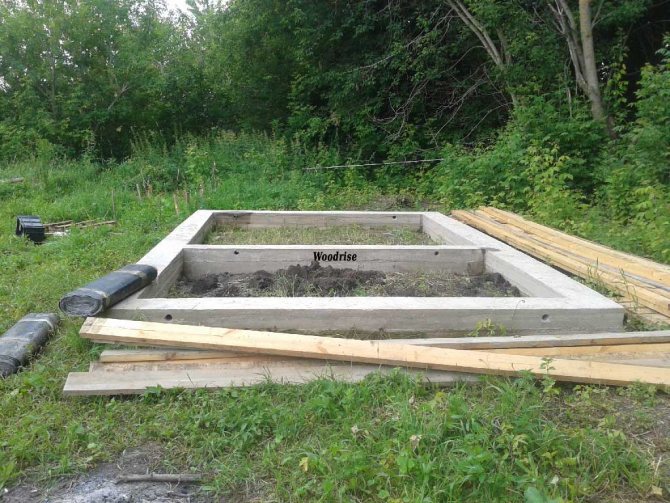

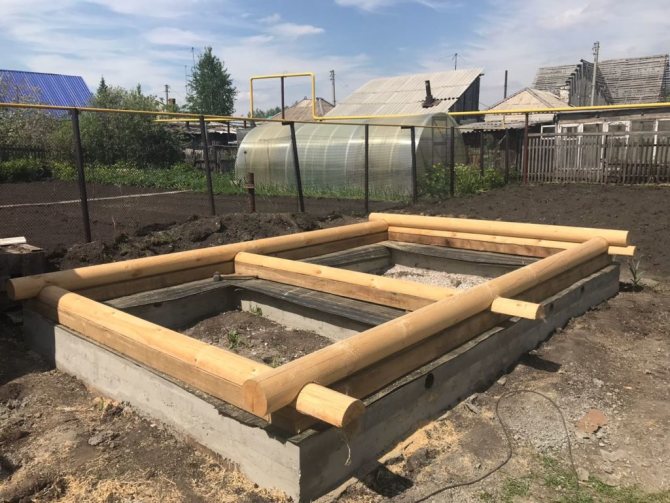

Чтобы сделать ленточный, по всему периметру нужно соорудить опалубки и залить их бетоном – ровно на глубину промерзания грунта. Высота самого фундамента при этом должна быть минимум полметра над поверхностью земли: только так можно будет защитить нижние венцы из брусьев от лишней сырости. А вот внутри периметра фундамента нужно будет насыпать полосы из щебня или песка. И уже через две-три недели, как только застынет бетон, можно начинать укладывать первые ряды сруба.

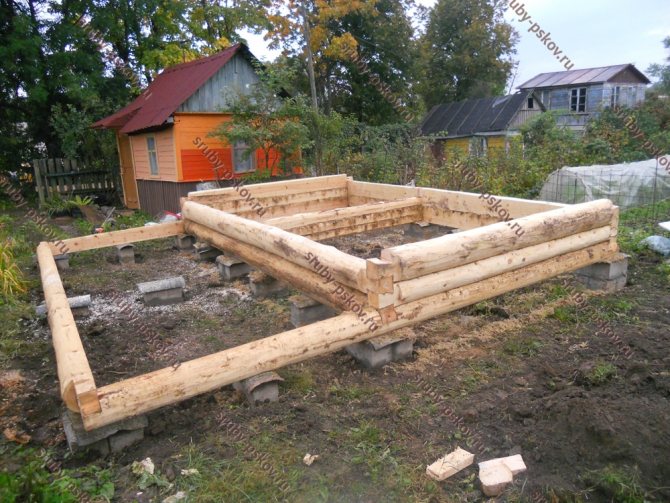

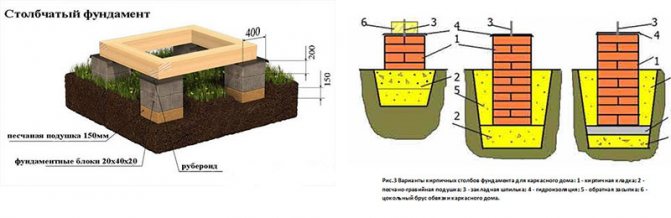

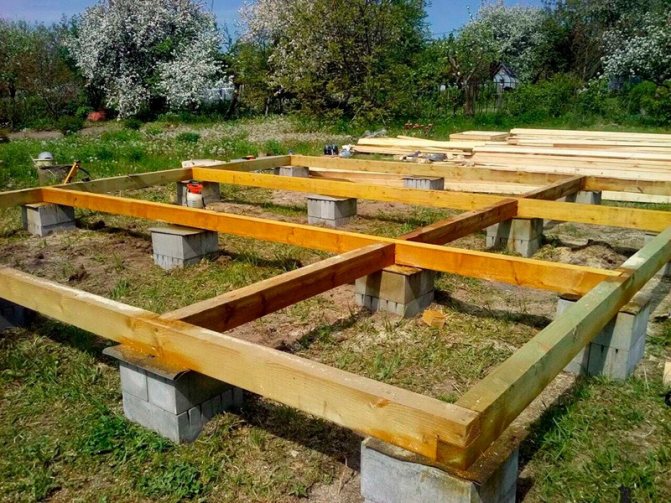

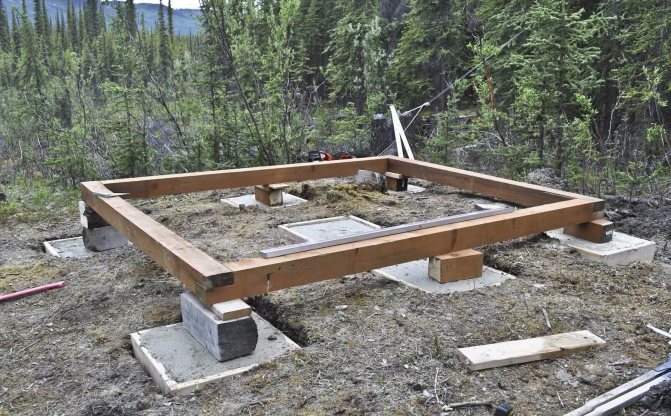

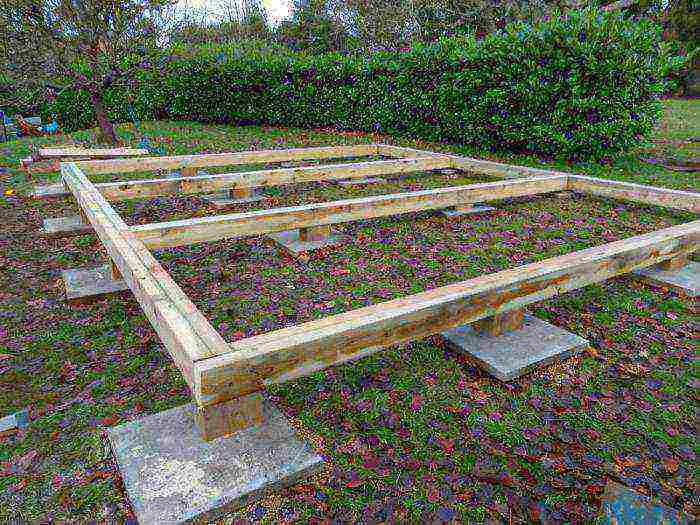

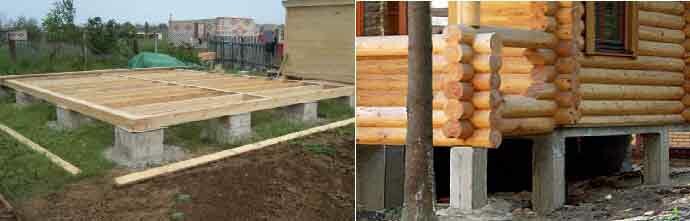

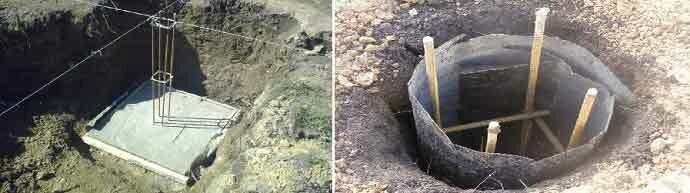

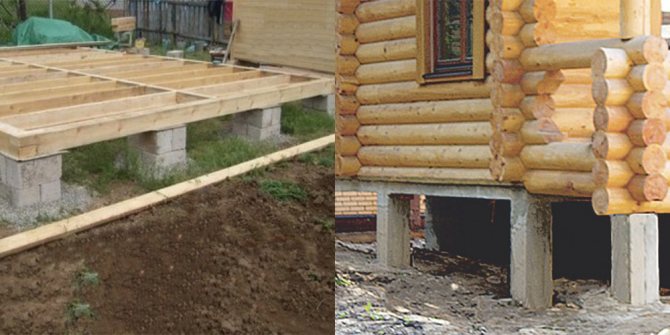

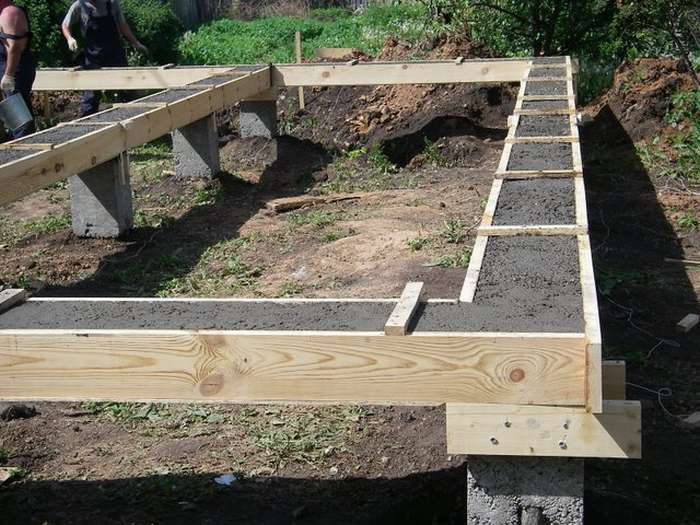

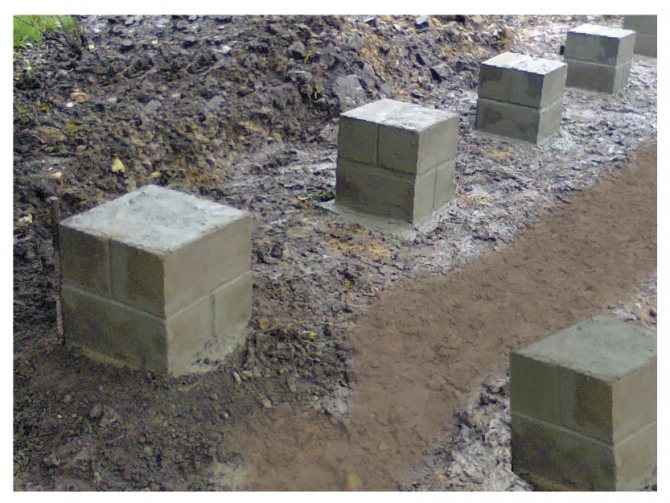

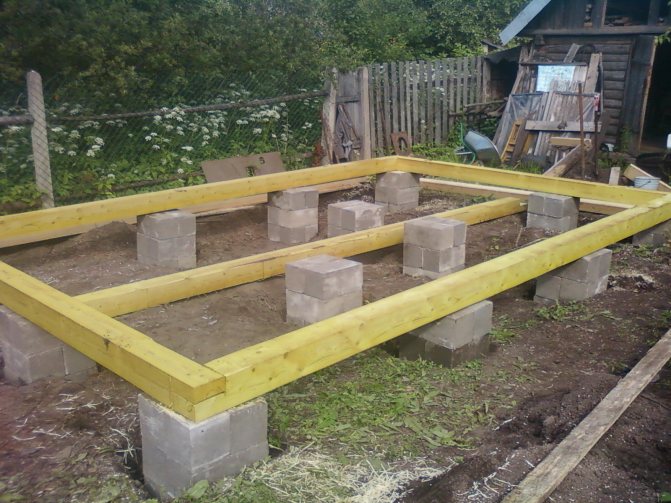

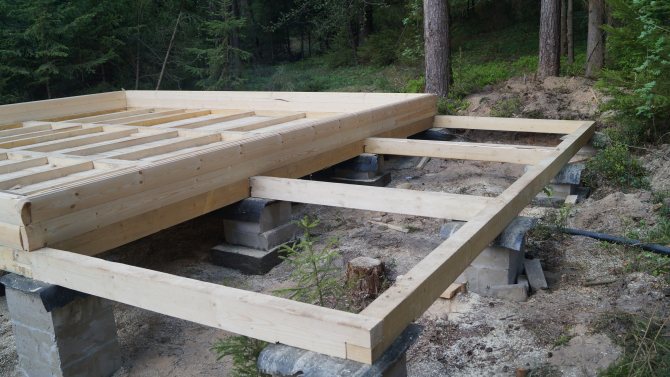

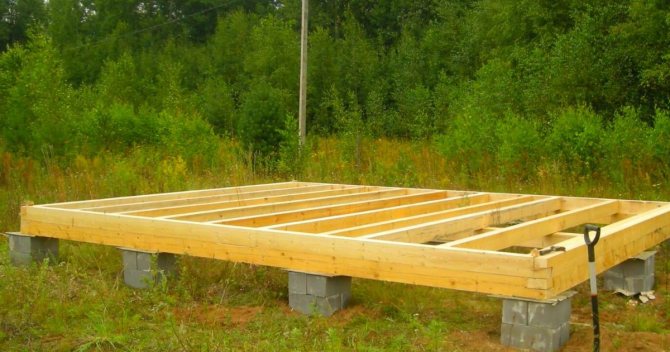

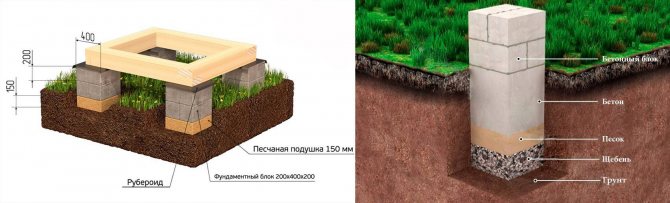

Чтобы сделать столбчатый фундамент под сруб бани, придется выставить кирпичные столбы по периметру, углам и будущих местах внутренних несущих стен. Под каждый из столбов нужно сделать бетонную «подушку», чтобы избежать их проседания. Расстояние между такими опорами должно быть 1,5 м, и в редких случаях – 2 м.

Но, какой бы ни был выбран фундамент, его обязательно нужно укрепить арматурой – для прочности и крепления венцов. И, конечно же, обеспечить надежную гидроизоляцию между цоколем и первым венцом. Для этого на горизонтальную поверхность фундамента наносится слой расплавленного битума, который и застилается сплошным слоем рубероида. А после застывания его всю процедуру нужно проделать еще раз.

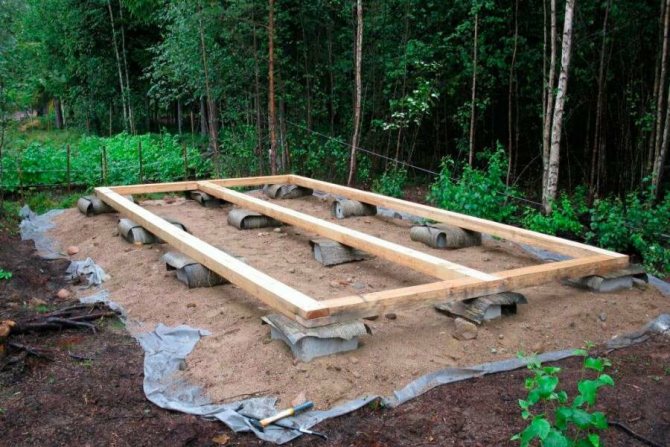

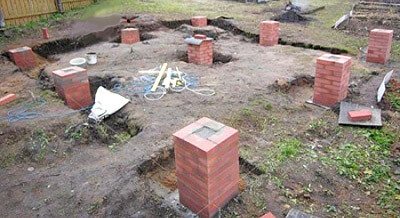

Вспомогательные этапы возведения столбчатой основы

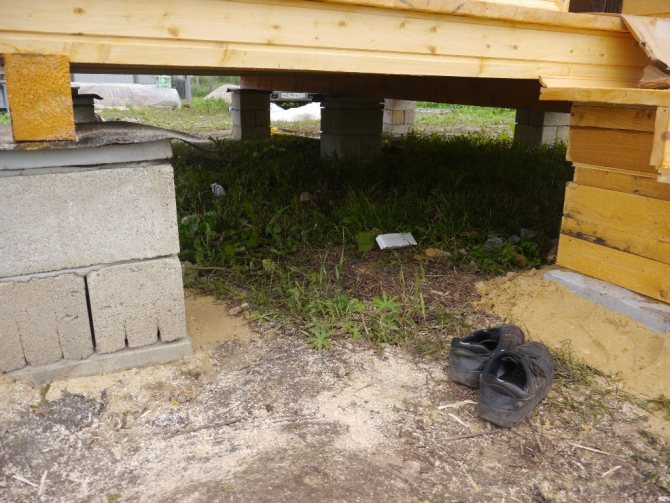

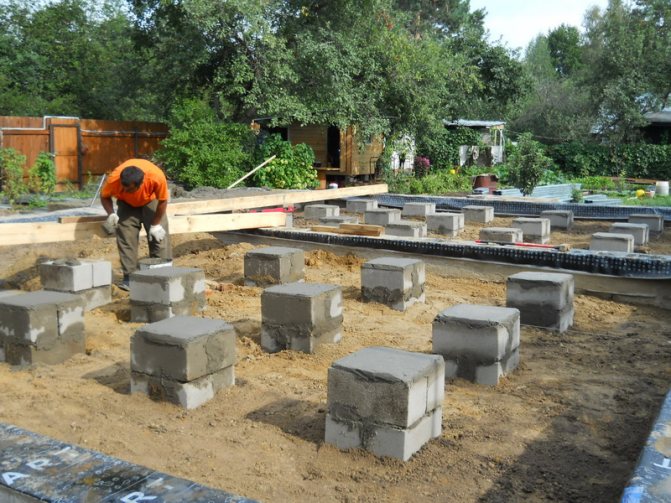

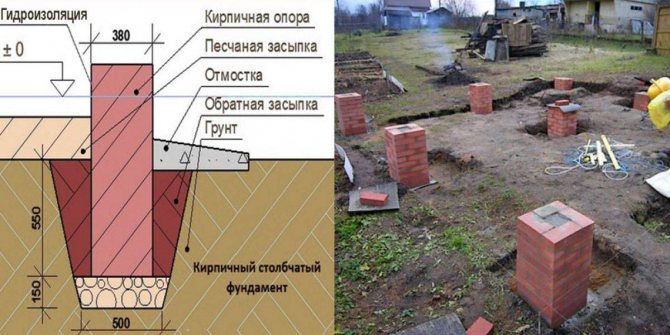

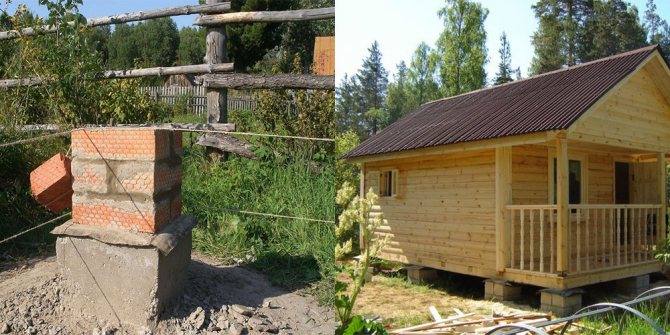

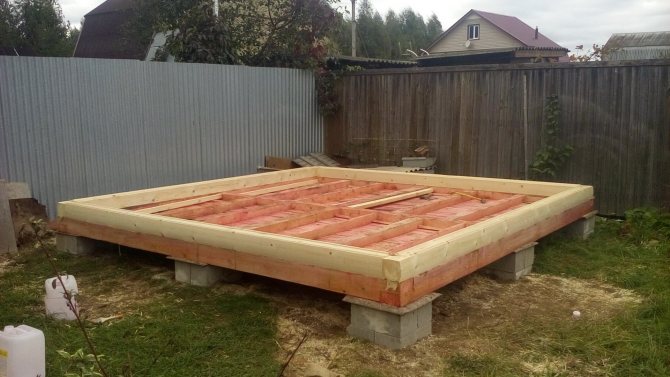

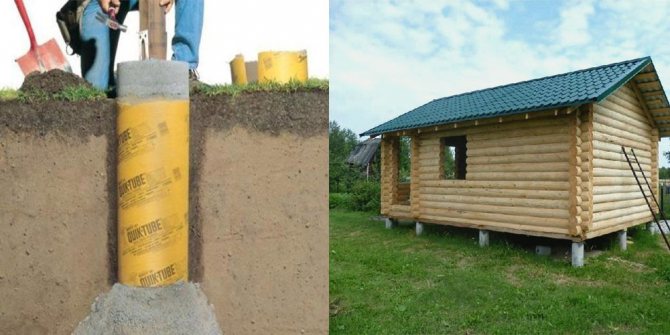

Самый экономный вариант создания основания – столбчатый. Уходит и меньше времени на его создание, и меньше средств.

Разметка проводится тем же способом, что описан выше. А дальше по полученным углам стоит рыть ямы под столбы. Так как этот тип основы используется только для легких построек, заглубление остается на отметке 80 см. А часто и того меньше – всего пол метра.

Кроме основных угловых ям стоит сделать и несколько вспомогательных. Это поможет более равномерно распределять нагрузку на почву всего строения. Расстояние между столбами должно быть не меньше 3 метров для небольшого строения. А вот для здания с большой площадью стоит делать столбы на расстоянии 2,5 м друг от друга. Расчет ведется от одного из углов будущего строения.

Как сделать своими руками?

После составления проекта, проведения подготовительных работ и закупки стройматериалов, можно приступать непосредственно к монтажным работам.

Первый этап — создание разметки на участке. Необходимо обозначить места, в которых будут устанавливаться винтовые опоры, тщательно выверив все расстояния и углы.

На обозначенных точках делаются неглубокие подкопы на 15-30 см. Это позволит избежать самопроизвольного смещения свай в самом начале их ввинчивания в грунт. Расстояние между точками расположения опор должно составлять 2-3 метра, в зависимости от их типоразмера, площади бани и несущей способности грунта.

Для вкручивания свай ручным методом используются длинные металлические ломы, которые выполняют функцию рычагов. Такую работу следует выполнять вдвоем или втроем. Если имеется возможность заезда спецтехники на участок, можно осуществить установку механическим способом. Это даст возможность сэкономить время и силы.

Винтовые сваи необходимо погружать в почву на глубину не менее 1,5 м. Конструкции ввинчиваются в грунт до тех пор, пока их наконечники не достигнут плотных слоев земли. При этом вращать сваи вручную становится в разы сложнее, что является признаком окончательного погружения опоры.

В процессе вкручивания необходимо тщательно следить за тем, чтобы конструкции располагались в строго вертикальном положении. Допускаются лишь незначительные отклонения на 1-2 градуса.

Когда все опоры установлены и выравнены по высоте, проводится их бетонирование изнутри. В металлические трубы подается бетонная смесь, которую желательно замешивать непосредственно перед заливкой.

Когда цементно-песчаная смесь окончательно затвердела, на верхних частях свай устанавливаются оголовки. Далее проводится установка обвязки. Для деревянной бани оптимальным выбором будет конструкция из бруса.

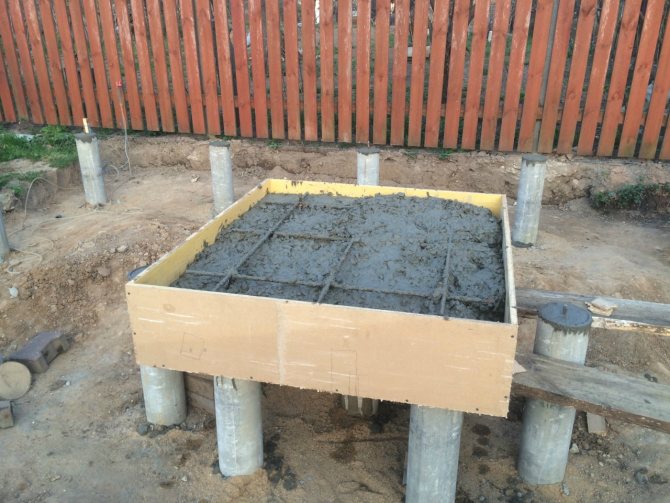

Важным моментом является обустройство фундамента под печь. Кирпичные, чугунные и стальные топки оказывают достаточно большую нагрузку на поверхность основания, поэтому их нельзя возводить непосредственно на полу. Под ними должны располагаться дополнительные фундаментные конструкции.

В дополнение к основному свайно-винтовому фундаменту необходимо обустроить бетонное основание. Его площадь не обязательно должна быть большой.

Размеры и площадь дополнительного фундамента подбираются с учетом ширины и длины печи, которая будет возводиться на нем.

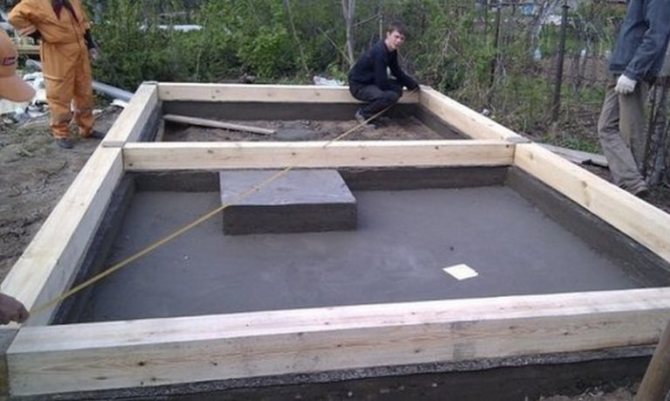

Чтобы подготовить основание для массивной печи, следует подготовить на выбранном участке котлован по заранее выполненным расчетам. Его глубина должна достигать уровня промерзания почвы.

На уплотненное дно засыпается песчано-гравийная подушка. Слой щебня должен быть не менее 15 см, слой песка – от 20 см. Поверх песчаного слоя можно засыпать еще один пласт щебня такой же толщины.

Далее устанавливается деревянная опалубка по периметру печного фундамента, в нее помещается арматурный каркас. На следующем этапе проводится заливка бетона. Верхний уровень основания должен быть примерно на 5-6 см ниже пола, который будет устанавливаться в бане. Когда бетон окончательно затвердеет, нужно снять опалубку и обработать стенки печного фундамента гидроизоляцией – например, гудроном.

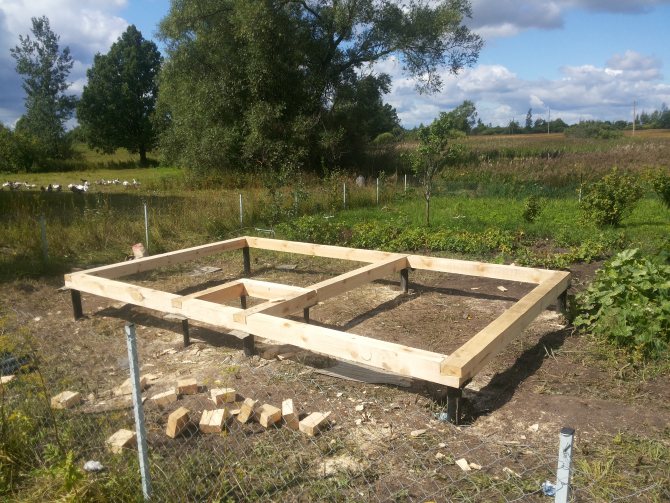

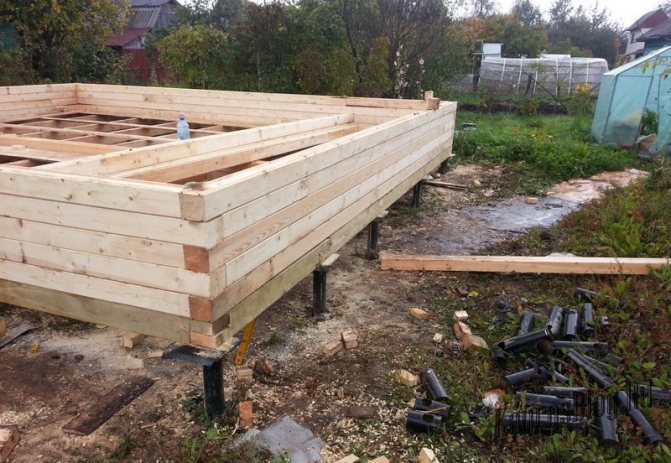

На следующей стадии можно приступать к монтажу сруба

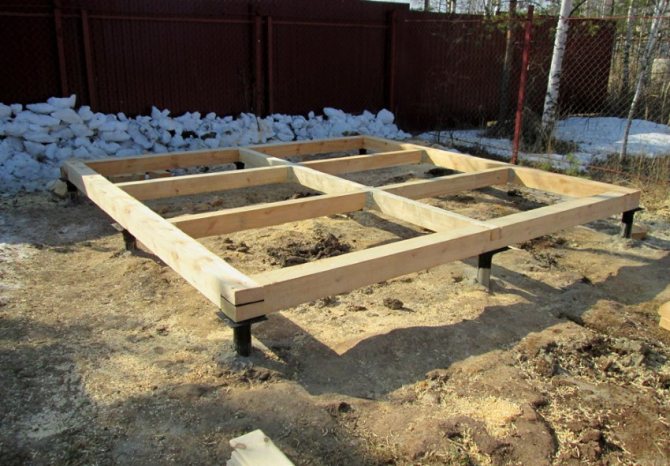

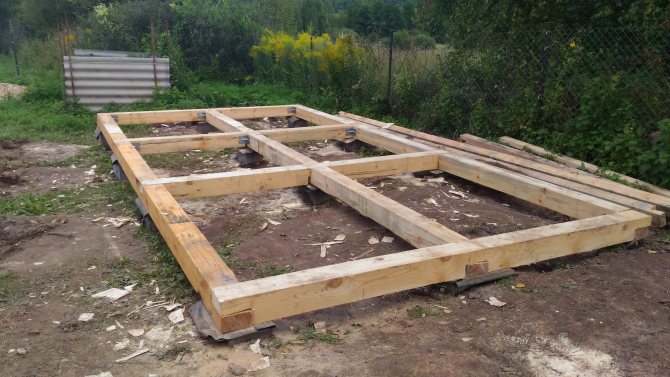

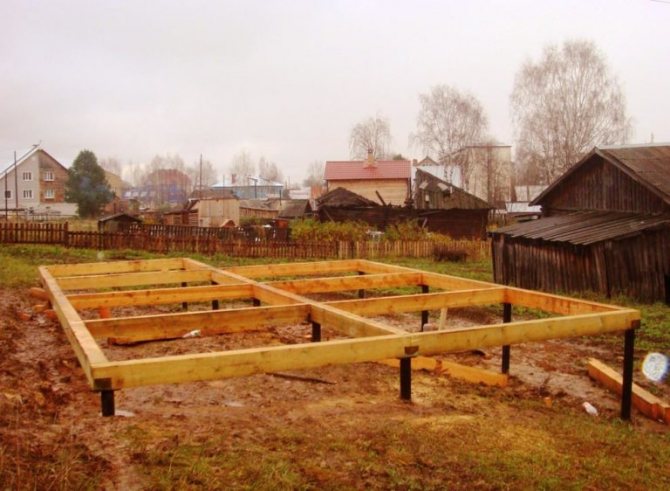

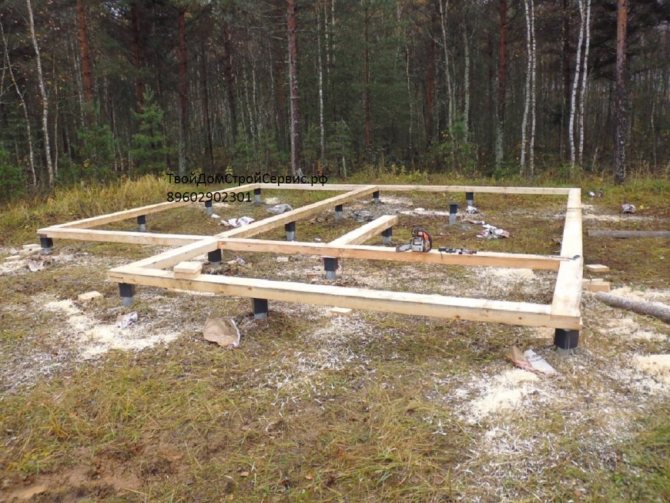

Данная конструкция создается по простой схеме: на оголовках свай закрепляются жесткие металлические швеллеры или двутавровые балки по всему периметру фундамента, а также в его центральных зонах. Эти элементы соединяются с оголовками с помощью электросварки.

С чего следует начинать работы

ФУНДАМЕНТ ПОД СРУБ БАНЮ. Технология изготовления и установки простейшего фундамента прямо в лесу

Итак, первым делом оформляем общее очертание периметра здания. Далее делаем разметку под предбанное помещение, парилку и основное помещение для мытья. Чаще всего парилку и место для мытья объединяют в целях экономии полезной площади. Такой план дает уже точное представление, как будет располагаться фундамент. Для дальнейших расчетов необходим чертеж и спецификация материала, из которого возводится будущая банная постройка. На ее основе, с учетом высоты стен, легко рассчитать тип требуемого фундамента. На сегодняшний день бани строятся не только бревен. Для этих целей прекрасно подходит брус, пеноблок, газоблок, каркасный вид стен, керамзитоблок, кирпич и даже шлакоблок. Каркасные и кирпичные стены потребуется дополнительно утеплить.

В настоящей статье расчеты даются для традиционной бани из бревенчатого сруба. Другие материалы используют реже. В традиционном понимании у нас представляется именно такой вид бани. Расчеты аналогичны для брусовых строений.

Следующим этапом следует подготовить под строительство площадку. Если на местности присутствует крупная растительность в виде деревьев и кустарников, то их следует вырубить, пни выкорчевать, корни вырубить. Крупные и средние камни с территории постройки нужно убрать, траву скосить. Верхний слой замели – дерн – снять лопатой и отложить подальше от места строки, чтобы не мешался. Он может пригодиться в дальнейшем на огороде, так как это плодородная почва.

Теперь требуется выполнить разметку под рытье траншеи для заливки основы. Для этих целей часто используют обычные деревянные колышки или прутки обычной арматуры, которые выставляются по углам и на места стыков фундаментов

На этом этапе очень важно сохранить прямой угол линий и диагональ на углах. В качестве нулевого уровня служит любая веревка

Ее натягивают на колышки и выверяют горизонталь с помощью обычного строительного уровня. Прямоту углов выверяют угольником или простой проверкой диагоналей прямоугольника. Диагонали должны быть равны друг другу.

Какой выбрать?

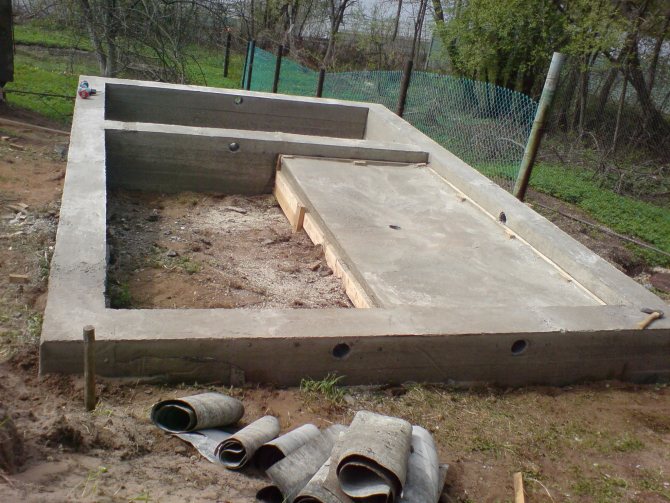

Ленточные фундаменты (ЛФ) бывают монолитными и сборными. По глубине заложения их подразделяют на мелкозаглублённые и глубокозаглублённые основания.

Выбор вида ЛФ зависит от многих факторов, в том числе от:

• типа грунта,
• глубины его промерзания,
• уровня грунтовых вод и удельного сопротивления.

Также принимают во внимание общий вес строения и вид наземных конструкций

Глубина заложения

Вес бани 4 х 6 создаёт небольшое давление на грунтовое основание, и поэтому застройщики используют мелкозаглублённые фундаментные ленты. Их возводят в тех местах, где глубина промерзания почвы достигает не более 300 – 400 мм.

Сезонная кристаллизация влаги в структуре грунта при низких температурах вызывает его пучение. Поэтому подошва ЛФ должна находиться ниже этой отметки.

Материал

Ленточные фундаменты под бани возводят из различных материалов таких, как:

• кирпич;
• бут;
• бутобетон;
• монолит;
• сборный железобетон.

Кирпич

Для одноэтажной бани 4 х 6 м нередко возводят ленточный фундамент из красного кирпича.

Основной проблемой строительства таких оснований является пористая структура кирпичной кладки, способной быстро впитывать влагу.

Поэтому повышенное внимание уделяется тщательному выполнению работ по устройству гидроизоляции поверхностей фундамента. Малейший просвет в гидроизоляционном покрытии даёт возможность проникнуть влаге в массив кирпичной кладки фундамента

Это может обернуться фрагментарным разрушением ЛФ, что приведёт к проседанию и разрушению конструкций бани

Малейший просвет в гидроизоляционном покрытии даёт возможность проникнуть влаге в массив кирпичной кладки фундамента. Это может обернуться фрагментарным разрушением ЛФ, что приведёт к проседанию и разрушению конструкций бани.

Бут

Бут или дикий камень представляет собой объёмные элементы или каменистые пластины различных размеров, называемых плитняком.

Применяют его в качестве кладочного материала для ленты по причине его дешевизны и доступной близости его залежей. Бутом выстилают фундаментные ленты, скрепляя его цементным раствором.

Бутобетон

В отличие от предыдущего варианта, бутовый камень используют в качестве заполнителя монолитного бетона вместо щебня. Им заполняют опалубку вместе с цементным раствором. Этот метод применяют, когда доставка щебня обходится дороже, чем местный бутовый камень.

Монолит

Самая популярная и распространённая форма – это основания для бани 4 х 6 из монолитного железобетона. Это объясняется развитой инфраструктурой бетонных заводов и быстрой доставкой жидкого бетона на стройучасток.

Сборный железобетон

В отличие от монолита, сборный железобетон монтируют в любое время года. Не нужно дожидаться 30 дней, когда жидкий бетон полностью отвердеет.

Смысл применения фундаментных блоков и плит для бани 4 х 6 имеет для устройства подвала, что практически не делается для бани. Выложить ленту из одного ряда блоков обойдётся дороже, чем сделать монолитную ленту.

Как исправить минусы сильнопучинистой почвы?

Способы:

1. Замена проблемного грунта на гравелистый песок. Важно выкопать котлован на глубину ниже точки промерзания грунта.
2. Закладка подошвы фундамента ниже точки промерзания почвы. Нельзя забывать про сохранение боковой силы пучения, которая будет воздействовать на основание. Для ее компенсации нужно заменить слой почвы вокруг фундамента на 15–20 см.
3. Утепление грунта. Для этого нужно создать оболочку из утеплителя вокруг основания. При этом утепляющий слой должен быть равен глубине промерзания почвы по ширине.

Эффективный способ уменьшения пучения — отведение грунтовых вод. Для этого по периметру основания необходимо сделать дренажный слив.

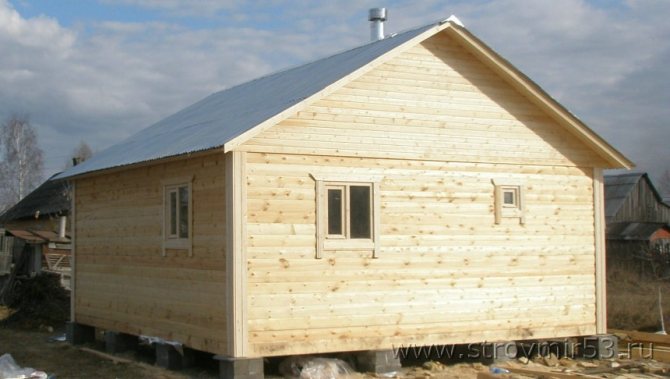

Столбчатый фундамент из кирпича под баню из бруса

Для строительства мелкозаглубленного столбчатого фундамента из кирпича вам понадобится полнотелый обожженный красный кирпич марки М-100

При этом следует обратить внимание на его морозостойкость – чем больше циклов замораживания и оттаивания способен выдержать кирпич, тем дольше прослужит вам баня на таком фундаменте.Строительство фундамента сводится к откапыванию ям размером 1х1метр на глубину в зависимости от грунтов основания. После этого выполняется подсыпка из песка толщиной 150 мм, на которой и выкладывают кирпичные столбики – в углах бани и под печью толщиной в два кирпича (510х510мм), а под стенами – в полтора (380х380мм)

Каждый кирпичный столбик со всех сторон надежно защищается обмазочной или обклеечной гидроизоляцией. Сверху на столбики укладывается окладной венец и далее выполняется постройка стен из бруса.

Виды фундаментов для бани.

Фундамент под баню какой лучше.
Схема стадий формирования свай.

Какой именно фундамент больше всего подходит для бани? Следует внимание обращать на такие параметры, как грунт, материал изготовления самой бани, его размеры. Ленточный фундамент – это один из оптимальных вариантов практически для любого малоэтажного здания. Такое основание выполняется в виде бетонной или каменной (кирпичной) ленты по периметру здания. Заложение ленты не очень большое, обычно до 60 см, верхняя часть должна выступать на 30 см, ширина ленты – 40 см (зависит от толщины стены). Часто такой фундамент выбирается начинающими строителями, как самый простой и быстро сооружаемый вариант.

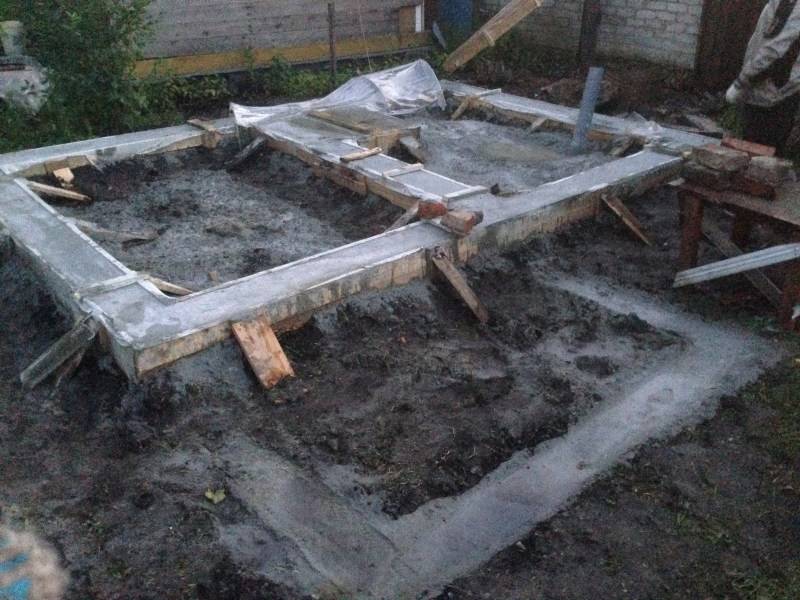

На первом этапе необходимо выполнить разметку по периметру ленты и под несущими стенами, после этого выкопать котлован. На дно котлована насыпается подушка из песка и щебня, она смачивается водой и утрамбовывается. Затем требуется установить опалубку, сделать из металлических прутьев армопояс. Лента заливается бетонным раствором, после чего необходимо ее оставить для высыхания примерно на 3-4 недели. Поверхность бетона следует смачивать водой первые дни, защитить при помощи пленки от возможного дождя. После того как бетон высох, необходимо выполнить его гидроизолирование рубероидом, выполнить обвязку из деревянной доски.

Столбчатый фундамент из кирпича.

Столбчатый фундамент под баню возводится из кирпича. Это опорный тип основания, который рекомендуется делать на сложных грунтах, для каркасных и деревянных бань. Технология строительства подобного основания следующая:

Фундамент под баню какой лучше.

Схема столбчатого фундамента.

• сначала размечается участок под фундамент, определяются точки расположения опор;
• выкапываются ямы-скважины под будущие опоры, сечение их должно быть квадратным, не меньше 38 см. Располагаться опоры должны по периметру, в углах здания, под несущими стенами и в местах их соединения с внешними;
• стенки скважин выкладываются рубероидом, на дно насыпается подушка из песка и щебня. После этого выполняется заливка опор до уровня грунта, сверху выполняется кладка требуемой высоты;
• обвязка делается из деревянных брусьев или металлических балок, такой пояс требуется защитить двумя слоями рубероида.

Такой тип фундамента нужен, если строение небольшое, а нагрузки на грунт минимальные.

Винтовой фундамент для бани.

Винтовой фундамент сегодня считается одним из самых простых и надежных, его можно сооружать даже на очень сложных грунтах. Из преимуществ подобного основания под баню необходимо отметить:

• возможность установки практически на любом типе грунта, даже на болотистом;
• прочность и устойчивость;
• быстрый и не очень сложный монтаж.

Единственным минусом можно было бы назвать отсутствие возможности сооружения цокольного этажа, но даже в данном случае можно найти выход из ситуации. Для этого по периметру выкапывается неглубокая траншея, затем между отдельными сваями основания выкладываются из кирпича промежуточные стенки. При сооружении цоколя предусматривают наличие вентиляционных отверстий в кладке, проводят гидроизолирование всей конструкции. Для кладки использовать надо красный кирпич, силикатный в данном случае не подходит.

Плавающий фундамент.

Какой фундамент выбрать для бани? Для каменной или кирпичной бани, которая будет строиться на водонасыщенных грунтах, рекомендуется устраивать бетонный монолитный фундамент, так называемое плавающее основание. Это плита прямоугольной формы, которая отлично подходит для пучинистых, слабонесущих, тяжелых, насыпных и других сложных типов грунта. Технология сооружения не отличается сложностью, хотя сами работы и являются финансово довольно затратными.

Сначала необходимо выкопать яму с подходящими размерами под будущий фундамент, дно засыпать слоем песка и щебня с высотой примерно в 60 см. После этого слой подушки смачивают водой, утрамбовывают. Следующим этапом идет гидроизоляция, для защиты поверхности можно использовать специальные пленки. Дополнительно выполняется установка разборной опалубки из обычной обрезной доски. Перед тем как выполнять заливку, надо сделать армирование. Для этого при помощи металлических прутьев и вязальной проволоки составляются 2 армопояса, прутья которых не должны выступать после заливки по бокам и сверху.

Опалубка полностью заливается бетонным раствором, после чего оставляется для полного высыхания. Чтобы не произошло растрескивания, поверхность плиты рекомендуется смочить водой, прикрыть влажной мешковиной и мокрыми опилками. Это сделает процесс высыхания качественным и правильным. После того как фундамент высох, на что может потребоваться до 28 дней, можно приступать к гидроизоляции, то есть поверхность обработать расплавленным битумом или покрыть 2 слоями рубероида. Далее уже можно приступать к сооружению самой бани.
