Бетонный пол в бане на винтовых сваях своими руками

Положительные и отрицательные стороны протекающих полов

Такой тип покрытия сравнительно несложен в обустройстве и не требует значительных финансовых расходов. Представляет собой простой настил, между досками которого имеются промежутки, предназначенные для стока воды. Такой вариант не подразумевает дополнительных канализационных коммуникаций, кроме дренажного колодца, располагаемого под полом.

Утепление не применяется, и по этой причине такой пол используется только в банных помещениях, обустраиваемых в районах с теплыми климатическими условиями. В случае замены поврежденных элементов на таком полу не возникает сложностей, ведь доски к лагам не крепятся. Кстати, их периодически можно снимать и выносить на открытый воздух для проветривания и сушки.

1. Слив в бане на винтовых сваях

Недостатки и достоинства протекающего типа

Данный вид полового покрытия относительно прост в установке и достаточно дешевый. Это обычный настил, где между досками оставляют промежутки для стока воды на землю. В данном случае не предусматриваются никакие дополнительные канализационные «изыски», кроме дренажной ямы, расположенной под полом. Утеплитель не предусмотрен, поэтому такой тип бани строят на дачных участках в южных областях.
Как правильно сделать уклон пола в бане

Не вызывает затруднений и замена поврежденных фрагментов и полный капитальный ремонт. Такая конструкция не предусматривает крепление досок к лагам, их можно снимать и периодически просушивать на воздухе. При возможности можно вместо сливной ямы установить пластиковый поддон, и направлять стоки в ближайшую канализацию.

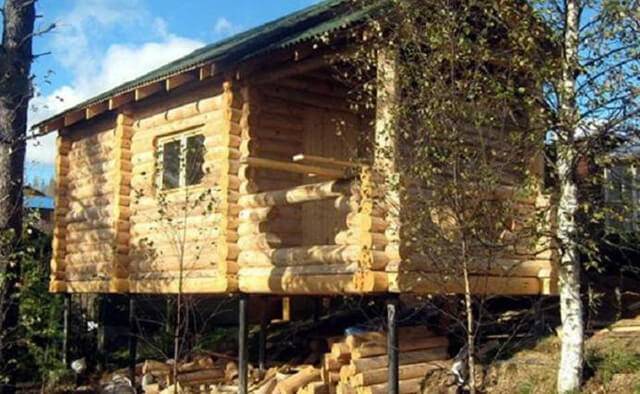

Пол на сваях

Все элементы деревянного каркаса необходимо обработать пропитками или битумной мастикой
Если по проекту баня стоит на винтовом или бетонном фундаменте, и поднята над грунтом, то технологический процесс укладки досок меняется. Утеплить пол тоже нужно по другой схеме. Такие же самые требования предъявляются к конструкциям на сваях. Сначала на верхнюю часть в столбчатом или свайном фундаменте бани ложатся перекрытия из балок, а затем «черепной» брус, на который укладываются доски чернового пола.

Промежутки между брусом засыпаются керамзитом, а если предусмотрена сплошная поверхность, то – минеральная вата. Затем укладывается пароизоляция (пергамин), а после – лаги. В разрывы между лагами кладется утеплитель. Своими руками можно сделать финишный этап – уложить доски. Видео информация в этой статье поможет любому, кто строит своими руками, разодраться со всеми тонкостями.

https://youtube.com/watch?v=auDAZsFRAus

Преимущества свайного фундамента

1. Устройство фундамента на сваях повышает прочность всей конструкции;
2. Возможность сооружать бани на «мягких» грунтах, имеющих склонность к движению;
3. Снижение себестоимости строительства;
4. Заметное снижение времени, потраченного на строительство;
5. Увеличение несущей способности фундамента.

Технология замены старого пола

Состоит из таких шагов:

1. Снимаются плинтуса. Делать это нужно аккуратно, чтобы не повредить доски. Пригодятся деревянные подкладки.
2. Постепенно выкручиваются саморезы из досок.
3. Проводится осмотр лаг, балок на наличие следов плесени, грибка. Зараженные, гнилые элементы извлекаются.
4. Демонтируются лаги. Места со сколами обрезаются, шлифуются.
5. Нижняя часть стен, что была под плинтусом, обрабатывается антисептиком. Лаги, пригодные к повторному использованию, также обеззараживаются.
6. Теперь можно приступать к укладке нового напольного покрытия.

Фото: интерьер русской бани

Утепление пола в бане в зависимости от его типа

Начнем с того, что в банях может не быть комнаты отдыха, но парная и моечная будут всегда, как и предбанник. В этих трех помещениях разная влажность и температурный режим. Впрочем, это не мешает сделать везде одинаковый пол. В качестве материала для него можно использовать лишь бетон или дерево.

Бетонный делать сложно, тут нужен не только опыт, но и помощники, зато простоит он без замены с полвека. Деревянный куда проще в изготовлении, но дерево в контакте с влагой быстро приходит в негодность, а значит, придется менять весь пол уже через несколько лет.

Общие требования к любому из упомянутых типов следующие:

• поверхность должна быть достаточно шероховатой, чтобы на ней нельзя было поскользнуться;
• убираться в помещении и просушивать его должно быть легко и просто;
• наличие быстрого оттока воды, благодаря чему вода не будет застаиваться и в ней не успеют размножиться микроорганизмы.

Сухой пол из дерева

Непроливные полы сложнее и дороже в изготовлении, чем проливные. Для начала грунт и фундамент обкладывают рубероидом, создавая гидробарьер, потом укладываются венечные балки и балки перекрытия, на которых крепится черновой пол с зазорами между досками в 5-7 см. Следующий слой — лаги с уклоном до 5 градусов в сторону слива.

Далее обычно идет слой утеплителя, но о нем мы скажем позже. Верхним слоем идет шпунтованная доска хорошего качества из лиственницы, сосны или дуба. Для вентиляции она должна отступать от стены на 2 см. Заканчивается все установкой плинтуса.

Для чего нужно утеплять полы? Сезонным баням это действительно незачем, а вот если захочется попариться в холода, то понадобится банька утепленная. Выше уже дважды упоминалось утепление. Но мы будем рассматривать его варианты по порядку.

Поставленное на сваи строение не имеет бетонного фундамента, вместо него — пустое пространство, где гуляет ветер. Утепление пола в бане на винтовых сваях начинать надо с создания двойного пола: чернового и белового с прослойкой утеплителя. Для этого на оголовки свай сначала кладется брус для обвязки, к нему прибиваются пропитанные антисептиком доски.

Собственно, мы уже говорили о бетонном поле, а заливной — это он же. Различаются два случая заливки: по грунту и по перекрытию.

Тут предлагается на разных ресурсах много вариантов. Можно сделать так:

1. Внутри сплошного ленточного фундамента выкапывается котлованчик на глубину 40-50 см.
2. Засыпается и утрамбовывается гравий так, чтобы его слой был 15 см.
3. Насыпается и утрамбовывается песочная подушка — 30-50 см.
4. Поверх нее кладется рубероид в два слоя с нахлестом листов 10 см и герметизацией битумной мастикой. (2-й слой перпендикулярно 1-му.)
5. Слой утеплителя — керамзита или минваты, или шлака из котельной, или пропитанного гудроном войлока. Толщина слоя 30-50 см, с заходом на стены.
6. Только для минваты — второй слой гидробарьера. Это может быть полиэтиленовая пленка.
7. Слой армирующей сетки с диаметром прутка 5 мм.
8. Маяки и направляющие для создания нужного уклона.
9. Заливка бетонной стяжки. Толщина не менее 3 см.

Как вариант возможно два слоя бетонной заливки: первый слой сразу по песочно-гравийной подушке, причем бетон замешивается с крупным гравием. На первую стяжку кладется гидробарьер, потом утеплитель (например, перлит с цементом). На застывший раствор — металлическая сетка и новый слой стяжки из бетона.

Прежде чем укладывать поддерживающие доски на черепные брусья, их, а также все деревянные элементы, следует обработать антисептиками, чтобы не допустить появления микробов и прочих вредителей. Далее между слоями досок каркаса укладывают утеплитель.

Толщина слоя утепления будет разной, например, если применяется минеральная или базальтовая вата, то слой будет достигать 25 см. В случае применения пенопласта для утепления достаточно слоя в 15 см, особенно, если баня не имеет цоколя, но предполагается ее использование зимой.

Если высоты уложенных лаг не хватает, чтобы произвести укладку утеплителя слоем нужной высоты, на балки дополнительно набивают бруски. При этом один слой утеплителя располагается между балками на пароизоляционный материал, а второй слой укладывают в промежутках между брусками. Далее всю поверхность пола застилают еще одним слоем гидроизоляции, а уже поверх брусков производят монтаж дощатого настила.

Устройство бетонного пола

Перед тем как приступать к работам по заливке бетонного пола, необходимо провести ряд подготовительных мероприятий:

1. Повести водопроводные и канализационные трубы.
2. Смонтировать сливной трап.
3. Подготовить основание – утрамбовать его и подготовить к заливке бетона.

Принцип устройства бетонного пола

Таблица 1. Устройство пола

Иллюстрация	Описание
	Бетонный раствор, толщиной около 5 см, заливают по утрамбованному основанию на грунте.
	По гидроизоляционному слою укладывают утеплитель и накрывают его пленкой.
	Заливают второй слой бетонной стяжки, армированной металлической сеткой.
	Поверхность выравнивают.
CREATOR: gd-jpeg v1.0 (using IJG JPEG v62), quality = 90	Укладывают финишный материал, часто – кафельную плитку.

Важно! Начиная с процесса утрамбовки грунта и заканчивая заливкой каждого слоя бетона, учитывают уклон в 10 градусов, направленный в сторону сливного трапа.

Последовательность приготовления бетонной смеси

Утепление пола выполняют при помощи керамзита, перлита, экструдированного пенополистирола или минеральной ваты.

Виды утеплителя

Черновую стяжку перед укладкой утеплителя, очищают от мусора, обеспыливают и застилают рулонной гидроизоляцией. Если используется фракционный утеплитель, то его наносят в виде специальной смеси, после высыхания, которой можно приступать к заливке второго слоя бетонного раствора.

Черновая стяжка не требует особой квалификации строителя, но, тем не менее, предполагает большой ряд работ, связанных с ее созданием. Особенности устройства и калькулятор расчета количества ингредиентов раствора для стяжки пола найдете в нашей статье.

Утепление бетонного пола

При использовании утеплителя в виде плит, стыки, которые образуются при их укладке, потребуется загерметизировать монтажной пеной. Сверху настилают второй слой гидроизоляции. Второй слой бетонной стяжки подлежит обязательному армированию металлической сеткой.

Утепление керамзитом

Устройство пола в бане на винтовых сваях

Пол в бане на винтовых сваях должен иметь хорошую теплозащиту, так как под постройкой достаточно много свободного пространства. Если баня будет использоваться зимой в регионе с холодным климатом, то рекомендуется дополнительно защитить подпольное пространство, закрыв его по периметру цоколем. В этой ограждающей конструкции изготавливается несколько продухов, которые дают возможность эффективно вентилировать подполье, и в то же время создают дополнительную теплозащиту.

Полы в бане на сваях — Схемы и Проекты

Наибольшее количество дискуссий вызывает конструкция пола в бане из сруба, так как здесь существует опасность сделать конструкцию, в которой нижний венец будет слишком интенсивно увлажняться. В результате такого постоянного воздействия влаги древесина может начать разрушаться раньше времени и вся конструкция прослужит заметно меньше отведенного ей срока. Поэтому, далее размещена схема оптимального расположения всех необходимых в хороших полах элементов.

В нижний венец установлены лаги пола сечением 100х150 мм.

Под лаги нашиваются черепные доски для того, чтобы стать опорой теплоизоляционному слою.

Далее плиты утеплителя кладутся в два слоя, один — 100 мм, а второй — 50 мм. Настил выполняется вразбежку, так чтобы стыки нижнего слоя не совпадали со стыками верхнего.

Следующим шагом выполняется изготовление обрешетки под плиты чернового пола.

Поверх обрешетки укладывается настил из плотной полиэтиленовой плёнки — это гидроизоляционный слой, который защитит находящиеся ниже деревянные конструкции от попадания на них воды.

На гидроизоляцию устанавливаются прочные цементно-стружечные плиты (ЦСП), толщиной не менее 12 мм. По периметру выполняется бортик из того же материала.

В образовавшееся пространство раскладывается металлическая сетка с прутком не меньше 10 мм. После чего выполняется заливка бетонной стяжки толщиной 10-12 мм.

В этой конструкции не указан важный нюанс — нет сливного отверстия для организации стока воды из помывочной и парилки. План его размещения можно увидеть на схеме ниже.

Тут также указан финишный отделочный слой для напольного покрытия бетонной стяжки в бане — это, как правило, керамогранитная плитка. Кроме того здесь можно видеть, что на схеме полы парилки или моечной изготовлены с уклоном. Для организации такого угла, бетонная стяжка заливается по маякам, сделанным из дерева под определенным углом от стен к сливному отверстию.

Чуть более усложнённая конструкция с проливным деревянным полом и утеплённой бетонной стяжкой.

Хороший вариант для создания теплового барьера по периметру здания — изготовления цоколя

При его создании важно учитывать, что грунт рядом с баней будет двигаться и жестких соединений ограждающая конструкция с баней иметь не должна

Как сделать пол в бане на сваях своими руками: Инструкция

Первым делом убедитесь, что в земле выкопаны все необходимые траншеи для укладки канализационных труб и каналов подачи воды, если таковые запланированы.

После чего половые лаги снизу подбиваются досками чернового пола.

Следующий шаг заключается в обеспечении ветровлагозащиты для утеплителя. Эту роль выполняет специальная паропропускная мембрана, которая позволит теплозащитной прослойке эффективно испарять влагу со своей поверхности на улицу. Качественный теплобарьер создаст минеральная вата толщиной 150 мм.

Далее вся поверхность пола закрывается плотной гидроизоляцией с небольшим нахлестом на стены.

Закончив с гидрозащитой, поверх неё устанавливаются доски чернового пола.

На черновой пол или обрешетку укладываются плиты ЦСП.

Плиты сверху закрываются гидрозащитной плёнкой, поверх которой кладётся обрешетка для заливки бетонной стяжки.

Стяжка пола выполняется по маякам. Их можно сделать из дерева или из металлических профилей, как на фото выше. Поверх бетона укладывается керамическая плитка или обустраивается деревянный пол. Если в планах сделать проливные полы из досок, то в пространстве между деревянным настилом и бетонной стяжкой рекомендуется организовать вентиляционный канал.

Такая труба обеспечит хорошую воздушную циркуляцию и не только защитит деревянные полы от преждевременного гниения, но и позволит дольше и с большим комфортом находится в парной благодаря постоянному притоку свежего воздуха. При необходимости снаружи или внутри на трубе может быть установлен регулирующий клапан, крышка или задвижка.

Обустройство пола в парилке своими руками

Принципы монтажа и устройства перекрытия чернового и финишного покрытия пола могут зависеть от используемых материалов и методики сборки. Если основным материалом для постройки свайной бани будет служить бревно или брус, достаточно будет обустроить только черновое напольное покрытие. Чистовую отделку производят только после того, как завершатся процессы усадки строения. Если же основные конструктивные элементы и стены парилки возводятся из материала на клеевой основе, то черновой пол, «пирог» утепления, изоляцию от влаги и финишное покрытие можно монтировать спустя два месяца после того, как основная стройка будет завершена.

Мнение эксперта

Константин Александрович

Лаги чернового пола набиваются на уровне, находящемся ниже основных элементов обвязки свайной конструкции. Показатель перепада высот исчисляется путем суммирования толщины половиц, утеплительного материала и пленки для гидроизоляции. Когда утеплительный «пирог» уже смонтирован, уровень укладки плит вспененного изолятора тепла должен находиться на том же уровне, что и линия обвязки свайного основания.

Утепление пола в бане на свайно-винтовом основании

Для монтажа чернового напольного покрытия обычно применяют швелевку или другую несортовую доску, включая и необрезные деревянные материалы. Можно не волноваться о том, что черновой пол каким-либо образом сможет повлиять на состояние винтового основания. Но при этом важно проверить соответствие фрагментов материала друг другу по показателю толщины.

Поверх лаг доски набиваются при помощи обыкновенных гвоздей, саморезы в данном случае не понадобятся. Крепежные элементы забиваются ближе к краям досок, с отступом от него в 10-15 сантиметров.

Одним из лучших разновидностей утеплителя, который рекомендован к применению в помещениях бани, является вспененный полистирол. Из конкретных марок можно назвать таких производителей, как Пеноплекс или Техноплекс. Изолятор реализуется в форме листов. В средней полосе России для утепления черновых полов парной лучше использовать утеплитель с толщиной листа равной 50 миллиметрам. Если зимы в регионе суровые и достигают отметки в 40 градусов Цельсия и ниже, лучшим решением станет укладка двойного слоя пенополистирола.

Перед тем, как приступать к укладке теплоизоляции, по периметру чернового настила следует уложить рейку из дерева, с параметрами 20*30 миллиметров. Такая хитрость позволит смонтировать плиты под уклоном к отверстию для слива. Тогда застой воды будет исключен, ведь процесс ее стекания станет более быстрым.

Гидроизолирование полов в бане на сваях

Перед монтажом гидроизоляционного материала на поверхность чернового пола в листах утеплительного материала нужно проделать отверстие, куда будет помещаться стакан системы, используемой для слива воды. Его диаметр должен равняться сечению монтируемой трубы из гофры или пластика, или же быть больше него на 1,5-2 миллиметра.

Когда гофра установлена на место, можно приступать к укладке изолирующей пленки. Для пола бани, возводимой свайно-винтовым методом, лучшим решением считается использование каучуковой мембраны ЕПДМ. Цельное полотно материала необходимо раскатать по поверхности теплоизолятора, оставляя напуски на стены, шириной от 25 до 30 миллиметров в каждую сторону. Чтобы избежать отклонения полотна гидроизоляции от заданного периметра, по краю помещения мойки или парилки нужно набить специальный порожек из алюминия. Он будет плотно прижимать мембрану к материалу утеплителя.

В точке, куда будет осуществляться слив воды, проделывается отверстие, диаметр которого должен быть меньше внутренней окружности слива. Затем производят установку верхнего фланца устройства и затягивание его при помощи монтажного винта.

Проливные полы в свайной бане

Следующим шагом в конструировании банного помещения является монтаж чистового пола. К стене прикрепляют монтажные элементы из металла, именуемые «мотыльками». Именно они будут служить креплениями для лаг чистового пола. Межбалочные интервалы могут разниться в зависимости от площади парной комнаты. Фундамент на винтовых сваях служит гарантом высокого уровня жесткости основания. Но профессионалы советуют обустраивать балки пола бани на расстоянии в 50 сантиметров друг от друга.

Поверх установленных лаг производят укладку досок проливного пола. Чаще всего толщина половиц варьируется от 25 до 35 миллиметров, а конструкция делается на основе штифтов из дерева и является съемной. Доски необходимо предварительно отшлифовать, это поможет избежать возникновения сколов и заноз.

Для того, чтобы слив исправно работал даже при частом и интенсивном пользовании парной, между досками необходимо предусмотреть наличие щелей в 1,5-2 миллиметра. Поскольку конструкция легко снимается, доски можно будет время от времени демонтировать и производить очистку нижнего уровня.

Нюансы возведения и эксплуатации бани на винтовых сваях

Чтобы сделать утепление пола свайно-винтового ростверка бани, необходимо учесть следующие нюансы:

• в отличие от буровых свай винтовые конструкции СВС всегда имеют висячий ростверк, отстоящий от земли на 0,2 – 0,4 м минимум;
• появляется подполье, внутри которого необходимо утеплить коммуникации и организовать забирку (фальш-цоколь) по периметру;
• пол по грунту в этом случае изготовить невозможно, используется либо плита перекрытия, либо перекрытие по балкам;
• здание постоянного отопления не имеет, зимой все несущие конструкции фактически являются кусками льда, которые нужно прогреть перед эксплуатацией помещений;
• в подполье свайного ростверка нет источников тепла, зато имеются продухи вентиляции, отводящие влагу от несущих конструкций здания;
• полы моечной и парилки по сути являются громадными поддонами, где вода льется по всей площади комнаты.

Поэтому утеплить нижнее перекрытие подполья бани на сваях традиционными способами невозможно. Вначале нужно определиться с типом напольного покрытия и сделать проект водоотведения.

Виды канализации

Наши предки не задумывались над решением проблемы отвода воды. Она миновала напольные перекрытия и уходила в землю. Если вам интересен подобный вариант, то нужно возводить баню на небольшой возвышенности, чтобы вода не скапливалась под полом. Это ускорит процесс гниения древесины.

Инструкция монтажа подобной канализации не имеет сложных моментов

Единственное, на что следует обратить внимание, – поочередность установки сточных труб при наличии в бане туалета. Труба, выходящая из корыта, должна находиться в общей системе после слива унитаза

Это цивилизованный метод отведения сточных вод, к тому же баня с накопительной емкостью под полом является более теплой. Возможность появления сквозняка практически полностью исключена. Кроме того, возможен монтаж утепляющего материала поверх корыта.

Баням на сваях, расположенным на дачных участках, следует придать презентабельный вид. Вряд ли конструкция с корытом под полом покажется уместной. Отделать помещение по всему периметру можно массой различных материалов – начиная древесиной и заканчивая кирпичом. Такая отделка – это не только эстетичная составляющая, но и дополнительная теплоизоляция.

Условия определения вида конструкции

Затеяв строительство своей бани, следует сначала продумать принцип отвода использованной воды, определить материалы, которые будут использованы в обустройстве пола. Чаще всего его устраивают из бетонного материала или древесины, уложенной на лаги. Первый вариант подразумевает большие физические затраты и финансирование, но прослужить сможет длительный период.

Подробно разбирать каждый из видов полов есть смысл, когда речь идет о жилых или общественных зданиях. Однако устройство пола в бане на винтовых сваях возможно даже при наличии минимальных знаний и навыков.

Если предусмотрен достаточно высокий ростверк, то висячий не протекающий дощатый пол в каркасной бане на сваях будет оптимальным выходом. Дополнительный слой утеплителя позволит пользоваться баней в любое время года, иначе, зимой такой пол будет очень холодным.

Свайный фундамент позволяет уберечь нижнюю часть настила от любых внешних воздействий, в частности, осадков, затопления или просто влажности. А вот изнутри такой пол постоянно подвержен перепадам температур и влажности, ведь образуется конденсат в парной, а также подается вода в помывочную.

Свайный фундамент

Такой тип фундамента используется, как правило, при возведении зданий на слабых водонасыщенных грунтах.

Свайный фундамент по принципу установки и используемым материалам можно разделить на такие подтипы:

1. Свайно-винтовой. В данном случае предполагается закладка стальных стержней, оснащенных на концах конусообразными винтами, напоминающими огромные сверла. Конструкция дает возможность с легкостью вгонять стержни в грунт.

Тем не менее, из-за дороговизны такой фундамент при сооружении бань практически не используется. Кроме того, мало кто владеет навыками по установке таких стержней. Возникает дополнительная потребность в профессионалах, что влечет за собой дополнительные затраты.

1. Свайно-забивной. В данном случае подразумевается конструкция из свай, которые вгоняются в землю. Материалом может выступать железобетон, трубы из асбеста или дерево. Третий вариант, как правило, используют при установке кладовок, беседок и других, схожих по конструкции сооружений.

Можно утверждать, что для бани фундамент из дерева будет не лучшим выбором, так как дерево со временем начинает портиться, оно подвержено гниению, поэтому служит не долгий срок.

Железобетонные же сваи значительно прочнее, надежнее, и, соответственно, долговечнее. Конструкцией таких свай уже предусмотрено армирование, так что для бань такой фундамент будет отличным выбором. Стоит отметить, что данный материал также не является дешевым, поэтому для небольших бань такой фундамент также будет затратным.

Для асбестовых свай заранее делаются скважины таким образом, чтобы их верхушки соответствовали проектной высоте бани, после чего их заполняют на треть цементным раствором. После этого трубы незначительно приподымаются, после чего под ними возникает подушка из бетона. Стоимость таких свай будет дешевле варианта из железобетона.

1. Столбчатый. Данный подтип фундамента относится к свайным конструкциям, поэтому его изготавливают из бетона, кирпича, дерева, бутовых блоков. Его можно считать идеальным решением для закладки основы, который, к тому же, стоит недорого, и может быть применен при возведении малоэтажных построек, располагающихся на слабо-пучинистых землях.

К тому же, фундамент данного типа легко уложить собственноручно, если конечно имеются хоть незначительные строительные способности. Главное в данном случае – располагать инструкцией по обустройству фундамента и строго ее придерживаться.

Из вышеописанной информации можно сделать вывод, что столбчатый и свайно-забивной из асбестовой трубы – это ответ, на какой фундамент лучше ставить баню. Перечень других вариантов, хотя и можно устанавливать, однако ввиду своей дороговизны – нецелесообразен.

Иными словами, для подвижных грунтов в месте строительства бани лучше установить свайно-винтовой, забивной или иной схожий по функциональности фундамент.

Полы в бане

Обычные проливные полы, использующиеся в традиционной русской бане, в данном случае не годятся:

• Вода, протекая между досками пола, проникает в грунт и понемногу разрушает металл свай и ослабляет прочность их сцепления с грунтом.
• Возникает сложность поддержания температуры в бане из-за большой высоты над землей. Наличие неутепленного пространства потребует излишнего расхода топлива или электроэнергии.

Оптимальным вариантом становится создание утепленного пола, с надежным гидроизоляционным покрытием. На поверхность заливается слой стяжки с заранее установленными воронками для отвода воды, которые подключаются к канализационной системе.

На стяжку укладывают напольную керамическую плитку, а для большего комфорта рекомендуется укладывать деревянные помосты с широкими планками (8-10 см) и зазорами между ними для свободного стока воды.

Виды и особенности

Специалисты, занимающиеся возведением объектов, выделяют 12 видов свай. Несмотря на многообразие вариантов, для возведения малоэтажных построек пригодны только 3 следующих вида:

1. буронабивные;
2. винтовые, из металла;
3. забивные, железобетонная конструкция.

Железобетонные опоры для строительства бани используются очень редко. Все дело в том, для работы с ними необходима техника. С ее помощью конструкции будут вколочены в грунт. Использование забивных свай отличается тем, что в результате получается очень прочное основание.

Буронабивные опоры легко сделать своими силами. Затраты труда большие, но вот экономия на материалах выходит существенной.

Все опоры следует установить в ключевых местах. К ним относятся те места, где происходит соединение простенков, а также под углами основания.

В этих точках необходимо поставить промежуточные опоры.

Расстояние между 2 элементами стоит выбирать с учетом типа грунта на строительной площадке, а также в зависимости от планируемых нагрузок.

Следует учесть, что расстояние между 2 опорами не должно превышать 2 м. Сваи нужно располагать по всему периметру стен, а также установить под простенками.

Внимание! Металлические винтовые сваи для бани хороши тем, что работать с ними можно вручную. Но нужно учесть, что сталь отлично проводит тепло, поэтому основание пола будет холоднее.

Баня на сваях на воде

Построить баню на воде — мечта многих владельцев дачных участков. Постройку располагают таким образом, чтобы часть ее выходила в водоем, а другая находилась на берегу. Удерживать баню над водой помогают сваи, их устанавливают в каждом углу, а также под стенами и перегородками.

Конструкция не новая, такие бани делали и раньше, только в прошедшие столетия в качестве свай использовались опоры из твердых пород древесины. Лиственница была лучшим вариантом, ведь она не гниет. Поэтому баня на сваях из бруса или бревна служила несколько десятков лет.

Сегодня опоры из дерева устанавливают очень редко, хотя этот вариант строительства самый дешевый. Установка свай для такой бани не отличается от других случаев, за исключением того, что сваи должны быть забурены в дно водоёма не менее чем на 1.5-2 метра (соответственно, к этому нужно добавить глубину на данном месте, и уклон берега).

Конструктивные особенности винтовых свай

Винтовые сваи представляют собой конструкционные элементы, которые выполняют несущую и связующую задачи в сооружаемом строении. Свайный винтовой фундамент обычно применяется для установки под сруб и считается одним из самых простых видов фундамента. По сравнению с ленточным или монолитным фундаментами, которые также стоят в ряде самых востребованных при строительстве из бруса, свайный отличается легкостью и простотой монтажа. Например, баня на винтовых сваях утепление пола которой выполняется с применением теплоизоляционных материалов, за счет преимуществ такого фундамента будет отличаться и надежной гидроизоляцией.

Сваи, применяемые в строительстве такого рода, по своим качествам прочности не уступают материалам, используемым в других типах фундамента. Как правило, это продукция металлопроката, представленная в виде высоких труб. Нижняя часть последних оснащена специальными лопастями, которые позволяют прорезать пласты грунта. А в верхней части предусмотрено отверстие с металлическим прутом, проходящим сквозь него.

Применение данной технологии уместно на участках с почвами, в составе которых преобладает песок и которые в зависимости от сезона могут подвергаться изменениям в структуре и положении. Одно из достоинств данного типа фундамента заключается в надежной защите постройки от проникновения в помещение дождевой воды.

Нежелательно применять технологию винтовых свай лишь в том случае, если грунт слишком твердый. Это может доставить немало проблем в процессе вкручивания свай, если это вообще будет возможно. На таких почвах уместно применять фундамент столбчатого типа.

Облицовка керамической плиткой

Чтобы опорные столбы имели более презентабельный вид, а также с целью защиты их от грязи и сырости, вызванных таянием снега или затоплением водой из водоема, следует произвести дополнительную их отделку. Различные облицовочные материалы помогут защитить пол в бане на винтовых сваях, а также сделать акцент на внешнем виде самого здания.

Поскольку основной ущерб может быть нанесен снегом и потоками грязной воды в межсезонье, особое внимание следует обратить на гидроизоляционные качества материалов для облицовки.

Хорошим облицовочным материалом для декора пола в бане является керамическая или кафельная напольная плитка. Под нее, как правило, не кладут цельную доску, а предпочитают древесно-стружечные плиты, фанеру и прочие материалы, которые крепятся к брускам в полу.

Технология сооружения свайно-винтового фундамента

Установленный на винтовые сваи фундамент в первую очередь влияет на тип полов в будущей бане. Чтобы правильно рассчитать количество строительных материалов, которые потребуются для возведения качественного и долговечного фундамента, желательно довериться специалистам.

Проводя расчеты необходимо учитывать следующие факторы:

• состав грунта и его качества;
• средний уровень снежного покрова в зимнее время;
• глубина промерзания грунта;
• уровень затопления талыми водами;
• роза ветров;
• масса готового сооружения с полной отделкой.

Начало строительства каркасной бани на винтовых сваях происходит только после проведения предварительной разметки размещения опор на площадке. В нужных точках вбивают небольшие колышки и натягивают бечевку, с помощью которой производятся все остальные замеры. Вкручивать сваю можно либо с помощью спецтехники, либо совместными усилиями нескольких человек. Стоит помнить, что положение сваи должно быть строго перпендикулярно линии горизонта.

Монтаж деревянного настила

Чтобы самостоятельно сделать деревянный настил в каркасной бане, нужно изучить этапы сборки, подготовить расходные материалы, инструменты, изучить правила утепления и гидроизоляции покрытия.

Выбор и расчет количества материала

Чтобы рассчитать количество расходных материалов, нужно учесть количество помещений, сложить их площадь. Материалы:

• гидро-, паро- и теплоизоляция;
• половая доска;
• рейки, бруски;
• крепеж, металлические уголки.

Лучше взять чуть больше материалов.

Подготовка инструмента

Для монтажа деревянного настила понадобится ряд инструментов:

• пила по дереву (электрическая или ручная);
• шуруповерт, саморезы;
• киянка;
• кисточка для нанесения антисептика.

Обустройство настила

Этапы обустройства настила:

1. Сначала нужно сделать черновой пол. Для этого доски или OSB плиты набиваются на наружной части лаг.
2. С помощью строительного степлера закрепить слой ветро-, гидроизоляции.
3. Между лагами разложить плиты минеральной ваты.
4. Утеплитель покрыть слоем пароизоляции.
5. Набить пластины OSB.
6. Поверх пластин OSB набить рейки. Разложить между ними панели ЭППС.

Продолжить обустройство пола можно двумя способами:

• набить половую доску под углом в одну сторону;
• сделать армирующую сетку, залить стяжку, поверх стяжки закрепить финишное покрытие.

Создание слива

Также внимание нужно уделить сливу. При этом нужно учитывать ряд особенностей:

1. Следует заранее подумать сторону наклона настила.
2. Слив должен быть расположен в самой нижней точке помещения.
3. Сток изготавливаться из пластиковой трубы, которую нужно вывести за пределы бани.

Поверх слива нужно установить решетку, чтобы не наступить в него ногой. Дополнительно к этому решетка будет задерживать крупные предметы, мусор.

Тепло- и гидроизоляция

Известно несколько видов гидроизоляции, каждая из которых имеет определенные особенности:

1. Обмазочная защита. Самые распространенные составы — битумы, герметики, полимерные лаки, штукатурные растворы.
2. Оклеечная гидроизоляция. Перед наклеиванием материалов поверхность нужно обработать грунтовкой.
3. Штукатурная гидроизоляция. Изготавливаются на основе цемента, гипса, полимеров. Штукатурные составы обладают особыми свойствами.
4. Литая гидроизоляция. Это различные растворы, мастики, которые заливаются равномерным слоем.

Отдельный вид — пропиточные составы для защиты разных материалов от влаги. Их просто наносить валиком или большой кистью.

Защита от гниения

Чтобы защитить древесину от гниения, нужно использовать специальные антисептики. Лучше выбрать средства с минимальным количеством вредных химических элементов.

Утепление

Существует несколько видов утеплителей, которые можно использовать для обустройства полов в каркасных постройках:

• керамзит;
• минеральную вату;
• пеностекло;
• цементные смеси с различными добавками.

Выбор утеплителя зависит от финансовых возможностей хозяина, климатической зоны расположения бани.

Устройство слива

По причине того, что на свайном фундаменте в основном сооружаются панельные, каркасные бани либо постройки из сруба, ростверк устраивается преимущественно из бруса или металлопроката.

Организация слива с помощью плитки под наклоном

При этом слив возможно сделать сразу несколькими способами:

• Заливкой плитного ростверка;
• Укладкой на балки асбестоцементного листа с устройством по нему стяжки либо облицовки плоской шиферной плиткой, а требуемый уклон обеспечить за счет разницы в толщине клея;
• Закреплением оцинкованного листа на ростверке с уклоном по направлению к канализационному трапу (для полов из дерева);
• Укладкой на черновой пол мембраны, прикрепленной к обеим боковым поверхностям стен (для деревянных полов).

Каждый из вариантов предусматривает утепление под слоем гидроизоляции. Стены следует обязательно покрыть мастикой, оклеить гидростеклоизолом и обтянуть мембраной не менее чем на 10 см выше горизонтального уровня пола.

Устройство слива посредством мембраны

Мембранный слив
Наиболее экономичным вариантом считается выполнение слива посредством мембран ЭПДМ. Конструкция при этом будет такой:

• Лаги чернового пола, закрепляющиеся посредством держателей из металла;
• Черновой пол, который можно сделать из плотно укладываемых досок 25-30 см;
• Утеплитель, в качестве которого используется ЭППС толщиной 80-100 мм;
• Трап, устраиваемый в черновом полу и в утепляющем материале, и вставляемый в слив с сухим гидрозатвором;
• Мембрана, укладываемая на весь периметр. Также ее следует завести на стены по бокам с учетом возвышения чистового пола;
• Лаги чистового настила, закрепляющиеся посредством держателей из профиля;
• Финишное покрытие в виде обрезной доски, которое не рекомендуется жестко закреплять, а прикрепить на шканты 10 мм.

Такое закрепление финишного покрытия позволяет снять доски на любом участке для уборки мусора и очистки канализационного трапа. Для устройства стока воды уклон устраивается прямо в мембране при монтаже. Нижняя часть ЭПДМ прижимается, затем гидроизоляция слегка приподнимается к верху и закрепляется с небольшим натяжением.

Закрепление мембраны по периметру необходимо сделать непосредственно к венцам сруба при помощи реек из алюминия, приобрести которые можно в магазинах стройматериалов.

Посмотрите видео, как выполняется гидроизоляция слива с помощью применения мембраны и установка крышки сливного отверстия.

Для каркасных бань в целях облицовки стен изнутри необходимо устройство пароизоляции, при этом схема претерпит некоторые изменения:

• Сперва укладывается черновой пол, а утепление его производится точно так же, как и в первом решении;
• Мембрана закрепляется на стенах с небольшим запуском при помощи степлера, для устройства слива создается натяг;
• Каркас стен обшивается пароизоляционным материалом, при этом его нижний край укладывается поверх ЭПДМ – при накоплении влаги будет происходить ее стек на мембрану без разрушения деревянных элементов силового каркаса.

Применение листовых материалов

Создание уклона из керамогранита либо кафеля по листовым материалам обойдется несколько дороже, но сделать его вполне возможно и самостоятельно.

Посмотрите видео, как сделать уклон под слив с помощью плитки.

При этом необходим соблюдать такую технологию:

• Черновой пол устраивается из обрезных досок на лагах;
• В качестве утеплителя используется экструдированный пенополистирол ХР5;
• Сухая стяжка выполняется из асбоцементных листов либо ЦСП;
• Для гидроизоляции применяется мембрана ЭПДМ и обмазка полимерной мастикой;
• Сток устраивается только в виде трапов с сухими гидрозатворами;
• Для облицовки используются кафель либо керамогранит, укладываемые с наклоном по направлению к трапу.

В банях с фундаментом любого типа нельзя использовать битумные и эпоксидные мастики, а также рулонные материалы с наплавляемой поверхностью, в противном случае велик риск появления неприятных запахов.

Устройство слива при выполнении стяжки

Конструкция сухого гидрозатвора
Стяжка без покрытия выполняется с целью экономии на отделке. В таком случае потребуются трапы из дерева, укладывающиеся при использовании бани, и убирающиеся по завершении банных процедур для просушки.

Слив при этом устраивается после выполнение двух- или трехслойной гидроизоляции стяжки мастиками, пенетрирующими веществами либо посредством гидростеклоизола. Трапы канализации вмуровываются в фундамент, для чего лучше всего применять сухие гидрозатворы.

Особенности установки полов из дерева

При сооружении пола в парилке по непротекающему типу, монтаж лаг должен быть в перпендикулярном направлении относительно стока воды Одним из основных элементов конструкции деревянного пола являются прочные лаги, которые могут опираться на брус при столбчатом методе обустройства фундамента. Но нужно помнить, что все места контакта необходимо тщательно заизолировать с помощью рубероида с промежуточной обмазкой предварительно разогретым битумом. Если пол устанавливается на сваях, то желательно использовать изоляционный материал с более эффективными свойствами.
После крепления лаг, на них укладываются обработанные специальными составами против гниения доски. Если предполагается устройство протекающего пола, то необходим промежуток 3-4 мм между досками для вентиляции и стока воды. А по периметру площади делается технологический зазор в 2 сантиметра.

Деревянные полы – особенности

Полы таких систем обустраиваются по сваям либо опираются на фундаментное основание. Сложность их заключается в том, что следует устанавливать доски в два ряда. Поверхность устраивается из шпунтованной доски, изготовленной из сосны или лиственницы. Под ней находится черновой ряд. Такие типы полов рекомендуется монтировать в парильном отделении, прокладывая пространство между рядами утеплительным материалом. Рекомендуется соблюдать легкий наклон, чтобы вода свободно стекала в точку сбора и отвода.

Основное условие непротекаемого пола в парной – лаги монтируются перпендикулярно относительно направления, в котором стекает использованная вода. Главный элемент такого пола – крепкие лаги, опирающиеся на брус, укрепленный по столбчатому фундаментному основанию.

Следует не забывать, что все участки контактов необходимо тщательным образом заизолировать, используя рубероидный материал и жидкий битум, которым обрабатываются стыковочные участки.

Если полы настилаются по сваям, рекомендуется применять более эффективный изоляционный материал – керамзитный камень, минерализованную вату и другие. На закрепленные лаги настилаются доски, предварительно пропитанные антисептическими составами. Если пол строится протекаемого типа, то между досками оставляются промежутки в несколько миллиметров, через которые вода будет иметь возможность беспрепятственно уходить в дренажную яму.

Пирог стены каркасной бани

Бани, строящиеся по технологии каркасной, не уступают по своим характеристикам, построенным иными методами, но требует вложения меньших сумм. Этапы работы:

1. Первым идет брус, либо обрезная доска.
2. Мин. вата, укладывают в промежутках между частями из дерева.
3. Плита ОСБ толщиной от 15 миллиметров.
4. Горизонтальная обрешётка.
5. Утеплитель.
6. Пароизоляция.
7. Вертикальная обрешетка.
8. Внешний отделочный материал.
9. Пароизоляция.
10. Внутренний отделочный материал.

Бани, строящиеся по технологии каркасной, не уступают по своим характеристикам, построенным иными методами, но требует вложения меньших сумм. Пирог стены каркасного дома можно сделать своими руками, но нужно правильно подобрать материалы, а дальше работать поэтапно, соблюдая все нюансы. В итоге получают надежный, красивый дом, который будет радовать владельцев долгое время.

Протекающие полы

Проливной пол в бане на сваях является наиболее простым и не затратным в исполнении. Для его организации потребуется наличие цоколя высотой не менее 50 см.

Методика монтажа такого пола предполагает укладку лаг на ростверк без уклона. На лаги набивают настил из обрезной доски с отступами в 7 мм, чтобы по мере пользования баней вода могла спокойно проходить сквозь щели, даже если дерево набухнет.

Перед тем, как сделать пол в бане на сваях, необходимо позаботиться о подполье. В этой части конструкции заливают бетонную стяжку с уклоном в сторону дренажной системы, чтобы протекающая сверху вода не застаивалась, и не разрасталась плесень, а также, чтобы избежать затхлого запаха. С целью очистки и обеззараживания, пол необходимо периодически проливать напором проточной воды и обрабатывать антисептическими средствами.

Материалы пола

Древесина (хвойные породы) наиболее часто применяется для устройства пола в бане. Не меньшей популярностью пользуется стяжка из бетона. Учитывая то, что баня – это помещения с особыми эксплуатационными условиями, необходимо тщательно подойти к выбору материала пола. Так, пол из бетона станет надежным и долговечным основанием, но его устройство выйдет несколько дороже, нежели деревянной конструкции. Древесина хвойных пород хорошо переносит влажность, температурные перепады, но ее регулярно придется обрабатывать антисептиками и спустя 10 лет такой пол придется менять.

Варианты устройства пола

Тем не менее, деревянный пол более предпочтителен, так как его можно в любой момент отремонтировать, заменит поврежденный элемент, не разбирая всю конструкцию. А с помощью регулярной обработки пола антисептиками, срок его службы увеличится в два раза. Как вариант, в бане можно сделать комбинированный пол – в помещениях с повышенной влажностью (парная, помывочная) выполнить бетонную стяжку, а в остальных помещениях оставить деревянный пол.

Возможно, Вас заинтересует информация, как утеплить пол в бане в помывочной? Подробно в специальной статье.

Ленточный фундамент под баню

Ленточный фундамент имеет конструкцию напоминающей раскатанную ленту. Глубина залегания должна быть ниже уровня промерзания почвы зимой. Цоколь над уровнем почвы должен возвышаться минимум на 20 см.

Конструкция ленточного основания под баню может состоять из красного кирпича, железобетонных блоков или полностью монолитная (заливная бетоном). Чаще всего для строительства бани используют заливной вариант. Заливается ленточное основание по следующей технологии:

1. Роется траншея глубиной 1,5–2 м по всему периметру бани и шириной больше кладки стены на 15–20 см.
2. Дно засыпается песочной подушкой на 10–15 см, которую тщательно трамбуют.
3. Собирается опалубка из простой не обрезной доски на высоту цоколя.
4. Делается армирование из металлических прутов и вязальной проволоки.
5. Опалубку заливают бетонным составом.
6. После высыхания конструкции опалубку разбирают.

Просыхать ленточному основанию необходимо постепенно. Его накрывают пленкой ПВХ и 2–3 раза в день слегка поливают водой. В жаркий сухой сезон поливать можно до 5 раз. После 7 суток основание открывают и дают просохнуть окончательно. Строить баню можно сразу после высыхания, но в идеале ленте нужно простоять 1 год, или все сезоны. Такой фундамент считается созревшим. На процесс созревания его накрывают пленкой, которая предотвратит вымывание бетонного молочка. Не стоит сразу сверху на основание укладывать гидроизоляцию из рубероида. Он может порваться и капиллярная изоляция будет нарушена.

Для небольшой бани на дачном или садовом участке можно сделать не заглубленный ленточный фундамент. Цена на ленту под ключ начинается от 120 м2.

Стадии утепления пола

Разберем основные моменты теплоизоляции разных конструкций.

Деревянного

Последовательность работ:

1. Сверху балок набиваются с шагом равному ширине доски элементы чернового покрытия.
2. Фиксируется строительным степлером влагозащитная пленка или другой гидроизоляционный материал.
3. В зависимости от конструкции поперек либо вдоль укладывается утеплитель. Для повышения эффекта сверху рекомендуется стелить фольгированную пароизоляционную пленку. Популярна Ондутис R Termo. Плюс ко всему ‒ это защита утеплителя от намокания.
4. Следующий слой ‒ обрешетка. Представляет собой набитые тонкие бруски, рейки. Отвечает за вентиляцию пола.

Завершающий шаг ‒ настил чистового деревянного покрытия.

Бетонного

Порядок работ:

1. Сверху выстоявшегося бетонного основания настилают рубероид, изоляционную пленку или просто промазывают поверхность битумной мастикой.
2. Засыпается слой керамзита, перлита или укладывается полистирол (на выбор).
3. Крепится металлическая сетка, которая будет выполнять функцию армирования.
4. Заливается бетонная самовыравнивающаяся стяжка.

По желанию хозяев укладывается плитка или используются съемные деревянные щиты.

Для самостоятельного возведения подойдет как бетонный, так деревянный пол. В банях из свежего сруба лучшим дополнением станет дощатый пол, в кирпичных постройках ‒ монолитная бетонная плита. В обоих вариантах еще на этапе разработки проекта нужно решить, будет ли конструкция проливной или нет.

Полы из бетона

Многие изучают фото полов в банных помещениях в интернете, забивают поисковые фразы «устройство пола в бане на винтовых сваях», «баня на сваях: как сделать пол». Вариантов для изучения предоставляется масса.

Приведем пример обустройства наиболее часто используемого бетонного пола, работы по обустройству которого ведутся в несколько этапов:

• грунтовое основание тщательно выравнивается, трамбуется;
• заливается первый бетонный пласт, толщина которого составляет не менее пяти сантиметров;
• если заливка каркасная, то для утепления пола используется керамзит или войлочный материал;
• выполняется армирование, по которому заливается второй бетонный слой (прочитайте: «Устройство бетонного пола в бане своими руками – этапы работ»);
• поверхность застывшего бетона выравнивается стяжкой, изготовленной из песка и цемента;
• устраивается финишное «чистовое» покрытие. Для этого используются отделочные материалы, которым не страшен повышенный уровень влажности.

При ведении всех строительных работ необходимо соблюдать наклонный угол в сторону водостока, который должен примерно составлять десять градусов. Если планируется установка печи или котла – в этой точке пол должен быть особо прочным, следует предусмотреть дополнительное армирование, использовать цемент более высокой маркировки.

Под канализационную сеть, выводящую сточные воды, необходимо устроить отверстия в цокольной части. Через них пройдут сливные трубы из пластикового материала, предназначенные для вывода вод в дренажную систему.

Полы в бане на свайном фундаменте могут иметь и бетонное основание.

Предварительный этап перед заливкой бетона включает следующие работы:

1. Монтаж коммуникаций – водопровода и канализации.
2. Укладка трапика для стока воды так, чтобы после чистовой отделки решетка располагалась в наиболее низком отрезке пола.
3. Насыпка песчано-гравийной подушки, толщина которой будет варьироваться в зависимости от типа утепляющего материала. Как правило, при утеплении керамзитом слой гравия не превышает 4 см.
4. Укладка в каждой из секций фундамента слоя гидроизоляции. Как вариант, рубероид будет приемлем, но лучше всего использовать паропроницаемую пленку.
5. Монтаж утепляющего материала.

Если для утепления полов в бане был выбран керамзит, то желательно, чтобы он имел в составе гранулы разной фракции. К тому же, перед укладкой следует проследить, чтобы керамзит был абсолютно сухим, поскольку он имеет свойство быстро впитывать и очень медленно отдавать влагу.

Выбор свайного фундамента для бани

В приведенном выше проекте бани используется 11 винтовых свай, диаметром 105 мм и высотой 2,5 м. Каждая опора выдерживает нагрузку более 2 т, поэтому запас по устойчивости конструкции составляет более 2,2 крат. 11 винтовых свай.

План установки определяется по характеристике распределения нагрузки от веса стен бани. Помещения парной, моющего отделения и гостиной не имеют массивной мебели или тяжелых предметов, поэтому основная нагрузка приходится на стены постройки.

Сруб нетяжелый, не более 3,5 т, обладает высокой жесткостью, поэтому для фундамента будет достаточно завернуть по четыре винтовых опоры под двумя противоположными стенами – фронтальной и тыльной. Еще три сваи размещают по центральной линии внутренней перегородки.

В качестве винтовых опор используют обычные трубы из холоднокатаной стали с двухслойным эпоксидным покрытием. По завершению возведения бани цокольная часть зашивается горизонтальной рейкой с небольшим зазором для вентиляции фундамента.
