Парогенератор и паровая пушка: «сердце» бани своими руками

Описание агрегата

Целебные свойства пара могут проявляться при определенных условиях. Именно для этого многие люди используют парообразователь для банной печи.

Особенности конструкции

Классический генератор пара для бани представляет собой агрегат, в котором установлен электрический нагревательный элемент. Его принцип работы напоминает электрочайник — в устройство заливается вода, включается ТЭН, что приводит к образованию пара. На крышке прибора смонтирован клапан для регулировки давления. Так можно создать пар требуемой температуры и влажности.

Когда прибор используется совместно с печкой, то пар дополнительно подается еще и на камни. Такая схема позволяет продлить срок эксплуатации печи, а также сэкономить электроэнергию. Если же использовать парогенератор для парной в качестве самостоятельного устройства, то не нужно будет строить печь, но в такой ситуации придется больше платить за электрическую энергию.

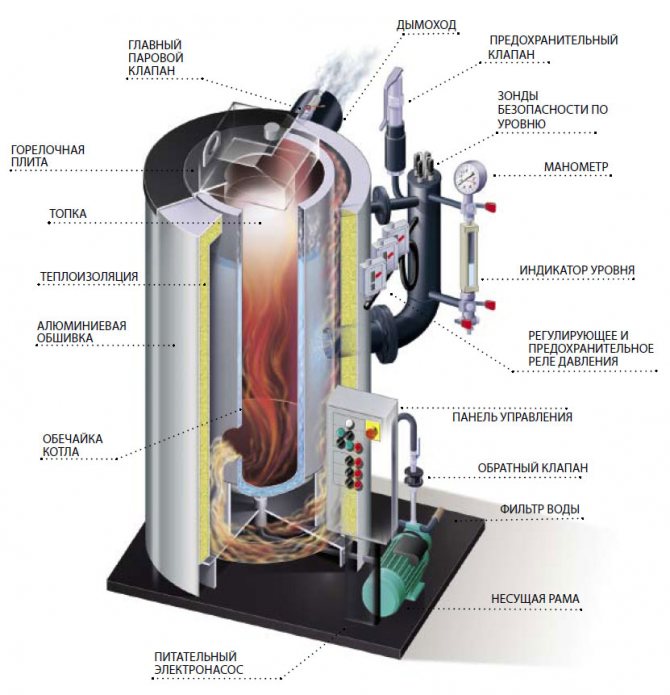

Конструкция фабричного агрегата предполагает наличие следующих элементов:

датчик безопасности;
емкость для жидкости;
блок подготовки воды;
парообразователь;
насос;
пульт управления.

Генератор пара оснащается дисплеем, на котором отображается различная информация о работе агрегата.

Основные виды

В устройство вода может заливаться вручную либо в автоматическом режиме. Во втором случае самодельный парогенератор для бани нужно подсоединить к водопроводу. Сегодня большинство моделей оснащаются автоматической системой контроля температуры в помещении.

Типы генераторов пара:

Промышленные применяются в общественных банях и саунах.
Бытовые отличаются невысокой мощностью и предназначены для использования в домашних условиях.

Если площадь парной не превышает 5 м 2 , то достаточно установить агрегат мощностью 5 кВт. Паровая пушка на 8−9 кВт предназначена для установки в парной с площадью от 10 до 13 м 2 . Для больших помещений нужно использовать агрегат с мощностью не менее 12 кВт. Все устройства мощностью от 9 кВт предназначены для работы в трехфазной сети.

В зависимости от способа нагрева воды устройства можно разделить на 3 типа:

Читайте также:

Какой стороной класть пароизоляцию к утеплителю в межэтажном перекрытии?

Электродный — жидкость нагревает электроток, проходящий через электроды.
ТЭНовый — вода нагревается с помощью специальных устройств — ТЭНов.
Индукционный — принцип работы напоминает микроволновую печь.

Наиболее простую конструкцию имеют электродные генераторы пара.

Что со всем этим делать?

Парогенератор для бочки

Здравствуйте, дорогие читатели!

Прошло совсем немного времени с того момента, когда я делился с Вами интересной информацией о том, как сделать водостоки из пластиковых бутылок. А, совершенно недавно, я со своим старинным приятелем реализовал давнюю задумку — парогенератор для бани своими руками! И, представляете, у нас всё получилось!

По своему опыту, знаю, что воплотить в жизнь идею, какой бы сложной она не виделась, кажется трудным только до тех пор, пока ты не разобрался во всём досконально и не начал действовать. А как только деятельность началась, процесс запускается сам собой.

Именно так вышло и с нашей рукотворной фитобочкой. Кстати, более подробно о настоящей фитобочке, можно почитать здесь. Освоив принцип работы и устройство парогенератора в теории, мы занялись его изготовлением на практике, прямо на даче друга! Оказалось, что это совсем не сложно! Ну что, заинтересовались. Тогда я начинаю свой подробный рассказ по теме!

Виды электрических тэнов

Тэны необходимо укрепить в канистре, точнее расположить их внутри неё. А для этого в корпусе канистры следует просверлить отверстия соответствующего диаметра. С внутренней стороны канистры (через большую крышку) вставляем в них нагревательный элемент, герметизируем и хорошо закрепляем. Одним словом, вспоминаем кипятильник, погруженный в воду, и делаем по аналогии!

После того как тэны оказались внутри, надо соединить их электрические клеммы с проводом снаружи, а контакты следует надёжно обмотать изолентой и закрыть от случайного прикосновения. Один этап работы на этом завершён, поздравляю, Вы справились!

Оздоровить организм и получить массу удовольствия поможет регулярное посещение парной. Для получения пара большинство любителей бани по старинке время от времени плещут воду на горячие камни, но можно сделать парогенератор своими руками, который будет вырабатывать оптимальное количество пара, не тратя при этом слишком много воды.

У заводских аппаратов сделано программное управление, позволяющее выставить режимы русской бани, финской сауны или турецкого хамама. Для этого регулируется температура и объём подаваемого пара. Парогенератор для бани, сделанный своими руками, тоже можно приспособить для всех трех режимов. Полученный пар будет более деликатным, чем при жестком поливании водой раскаленных камней.

Читайте также:

Баня в квартире: в поисках оптимального решения

Отбрасывая различия в традиционных способах строительства и выборе материалов для каждого вида бани, можно выделить главные особенности русской, финской парной и хамама, заключающиеся в действующем режиме температуры и влажности воздуха:

В русской бане нужно обеспечить температуру в среднем 60 и примерно такую же влажность воздуха в процентах.
необходима самая высокая влажность (до 90%), но невысокая температура (40-45).
В финской сауне сухой горячий (100) воздух с влажностью около 10-15%.

Сухость горячего воздуха в сауне обеспечивается открытой дверцей печи, чтобы горячие камни эффективнее удаляли влагу. Генератор пара здесь устанавливать не обязательно, подойдет паровая пушка небольших размеров.

В хамаме, где требуется большое количество пара невысокой температуры, можно создать такой режим, выливая на горячие камни много воды, но нужен большой объем печи. Здесь незаменим парогенератор, который гарантирует выработку легкого дисперсного пара, а не тяжелого и сырого.

Русская парная является комбинацией сауны и хамама, вбирая их лучшие стороны. Добиваться нужных показателей можно с помощью достаточно производительного парогенератора, вырабатывающего пар повышенной температуры.

Дополнительным преимуществом использования парогенератора является ускоренный нагрев помещения (особенно это актуально в холодное время) и продолжительное сохранение тепла.

Принцип действия парогенератора напоминает кипение воды в чайнике, когда пар выделяется через узкий носик. С помощью клапана сверху герметично закрытого резервуара регулируется уровень давления внутри. От давления зависит температура пара. Таким образом, создаются разные виды бань.

Чтобы использовать генератор пара вместе с печью-каменкой, нужна такая конструкция, чтобы пар из аппарата поступал на камни с целью дополнительного подогрева. В результате парогенератор потребляет меньше электричества, а из-за небольшого снижения нагрева камней продлевается эксплуатационный срок печи.

Основными конструктивными узлами парогенератора являются:

резервуар для воды;

нагревательные элементы;

камера испарения;

датчики и клапаны, обеспечивающие безопасность;

блок управления.

С внешней стороны металлического корпуса находятся:

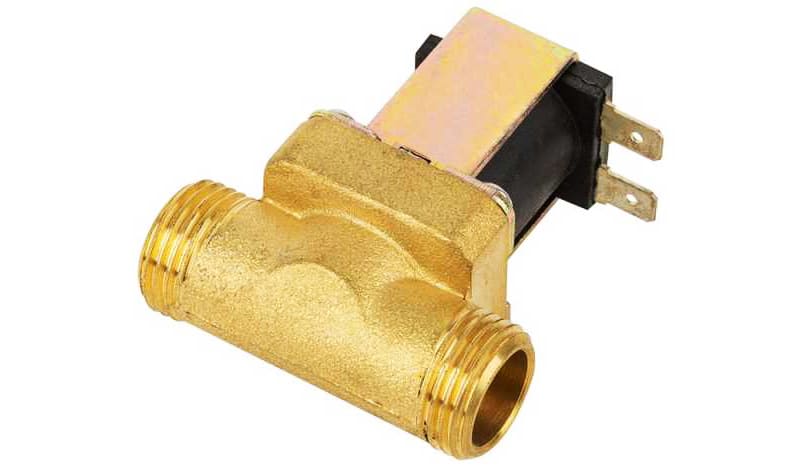

патрубок для выполнения подсоединения к водопроводу;
кран для слива;
несколько разъемов для подключения датчиков;
выход паропровода;
устройство управления.

Важно: Чтобы обустроить скромную парную объемом до 5 куб. м мощность генератора пара должна составлять 4-5 кВт. Для больших помещений до 18 куб. м нужно минимум 12 кВт.

Читайте также:

Можно ли красить горячие батареи: как правильно, как лучше поступить?

В зависимости от типа нагревательных элементов парогенераторы бывают:

Печные. На боковых стенках печи делаются специальные узкие камеры, в которые заливается вода. Она греется от огня печи и испаряется после закипания.
Электродные. Нагрев жидкости основан на принципе протекания тока между электродами.
С применением трубчатых нагревательных элементов – ТЭНов.
Индукционные. Конструируется полый контур из металла, нагревающийся от токов самоиндукции. Жидкость циркулирует внутри контура.

Методы подачи воды

Подача воды в резервуар парогенератора осуществляется двумя методами:

самостоятельная заливка воды пользователем;
автоматическая подача из водопровода.

Если парогенератор для бани изготавливается своими руками, то автоматическую подачу воды осуществить сложнее. Другой недостаток такой схемы – содержание примесей в водопроводной воде или ее повышенная жесткость быстро провоцируют образование накипи, что потребует проведения частой очистки. При ручном наполнении резервуара можно использовать дистиллированную воду.

Вы также можете ознакомиться с тем, по какой причине из парогенератора может течь вода.

Заводские аппараты для производства пара удобны и функциональны, но стоят недешево. Цена небольшого домашнего прибора колеблется от 20 тыс. до 80 тыс. рублей. Поэтому многие умельцы задумываются, как сделать парогенератор самостоятельно.

Предлагаем ознакомиться: Электропроводка в бане своими руками пошаговая инструкция

Особенности установки парогенератора

Аппарат устанавливается рядом с помещением парной.
Паропровод монтируется так, чтобы протяженность его была, как можно меньше. Иначе будет образовываться конденсат. При монтаже следует избегать изгибов паропровода для исключения скапливания жидкости в карманах.
Электропитание обеспечивается от сети 220-380 В.
В парной необходимо обустроить эффективную вентиляцию.

Чтобы придерживаться четкого плана, как сделать парогенератор для домашней бани своими руками, необходимо руководствоваться чертежами схемы установки самодельного аппарата.

Что понадобится для изготовления и монтажа:

шаровые краны, выдерживающие повышенную температуру;
нагревательные элементы (ТЭНы);
прокладки для ТЭНов (они должны быть термостойкими);
предохранительный клапан;
для паропровода применяется шланг;
сгоны с соответствующими присоединительными диаметрами;

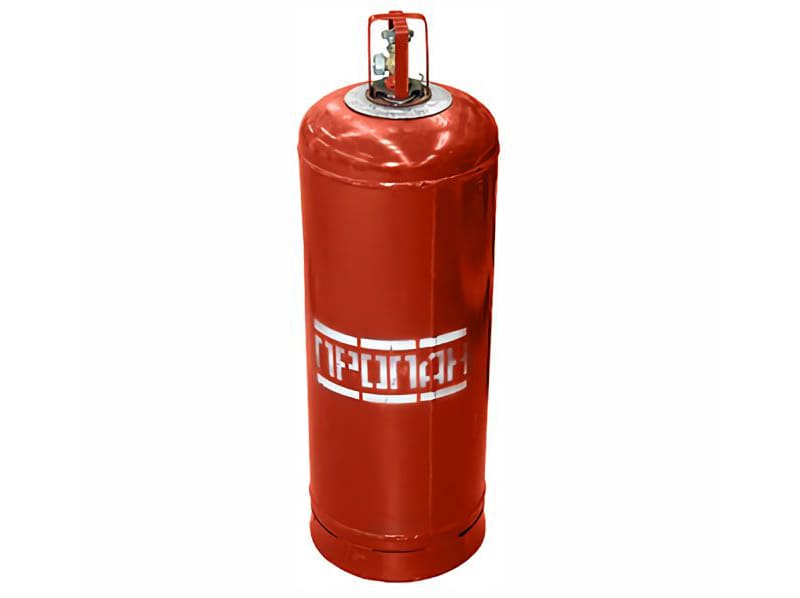

резервуар, выдерживающий высокое давление (например, старый газовый баллон);
манометр.

Важно: Объём резервуара подбирается, исходя из размеров парилки. Общее правило: для 10-литровой емкости мощность нагревательных элементов должна соответствовать 3 кВт.

Газовый баллон перед использованием подготавливается:

Читайте также:

Краска для потолка: существующие виды и нюансы выполнения покрасочных работ

Проверяется целостность стенок, отсутствие дефектов.
Осторожно удаляется верхний вентиль.
В баллон наливается вода для полного вытеснения газовых остатков.
Верхняя часть баллона обрезается в месте сварочного шва.
Внутренняя поверхность емкости тщательно промывается с применением моющих средств.

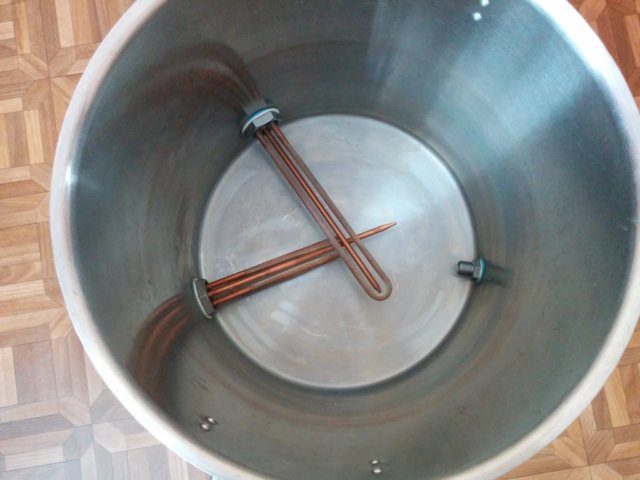

Снизу подобранной емкости врезается ТЭН на расстоянии около 10-15 мм от дна. При установке нескольких нагревательных элементов, лучше сначала врезать и закрепить один, а затем высверлить следующие отверстия для исключения их слишком близкого расположения. Если для установки ТЭНа приходится приваривать втулку, конструкция узла должна выдерживать высокое давление. Нагревательные элементы герметизуются с использованием термостойких прокладок с обеих сторон отверстия.
Необходимо предусмотреть возможность свободного удаления ТЭНа при его замене в случае отказа.
К срезанной крышке привариваются сгоны для подключения контролирующих приборов (контактный манометр со стрелками, предохранительный клапан). Можно объединить их вместе (группа безопасности), тогда отверстие используется только одно.
Отступив 10 см от дна баллона врезается патрубок для подачи воды.
Емкость с водой, из которой она будет подаваться в парогенератор, сооружается из полупрозрачного пластика и соединяется с аппаратом шлангом из термостойкого материала. Таким образом легко контролируется количество поступающей воды.
Для определения уровня воды внутри можно использовать еще один способ, но он потребует большего количества отверстий. Сбоку приваривается патрубок для крана.
Его надо разместить ниже требуемого верхнего уровня на 1-1,5 см При заполнении водой кран открывается и вытекание из него воды является сигналом для окончания заправки. Необходимо проследить, чтобы перед включением парогенератора кран был завернут.
Краном для выхода пара будет штатный вентиль баллона. Он соединяется с паропроводом. Чтобы пар не выходил узкой струей можно установить для рассеивания трубу из стали длиной 50 см с проделанными на ней многочисленными отверстиями.
На верхний срез баллона устанавливается замок, обеспечивающий герметичность с помощью уплотнителя из резины.
Крышка и нижняя часть соединяются при помощи шпилек Г-образной формы и гаек.

Можно сделать герметичное соединение двух частей гораздо проще – сварить их, но тогда прибор будет неремонтопригодным.

Когда же можно начать наслаждаться?

Какой парогенератор нужен для фитобочки и хамама и есть ли у них что-то общее? Конечно есть, ведь оба этих «распаривающих» объекта (назовем их так, если Вы не против) устроены практически одинаково. Тёплый пар поступает из парогенератора в помещение хамама или в ёмкость бочки, насыщая их тёплым и влажным паром, температура которого, по мере нагнетания, только увеличивается, даря комфорт и расслабление посетителю парной!

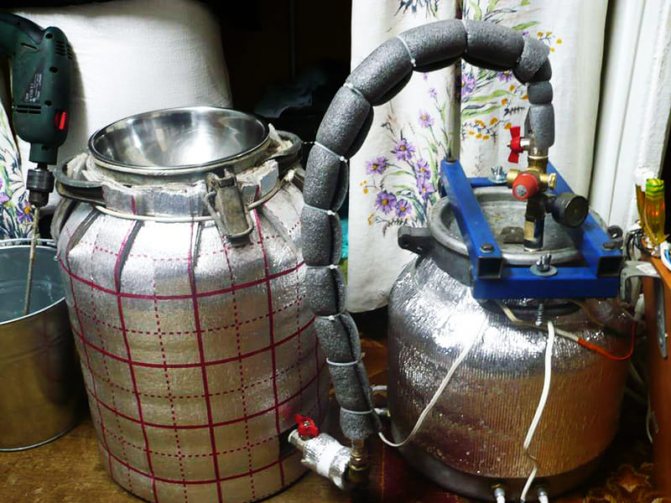

Канистра-парогенератор

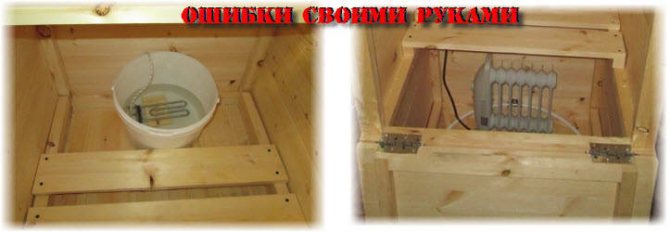

Так как же соорудить парогенератор для фитобочки своими руками? Для этого достаточно приготовить следующие материалы: гибкий металлический шланг, он продаётся в магазинах сантехники (обычная подводка на смеситель). Потребуется примерно 1,5 – 2 метра. Пластиковую канистру с крышкой, литраж 5-10 литров.

Металлопластиковую трубу диаметром 20-32 мм и длиной чуть меньше периметра бочки, изоляционную ленту, металлический переходник-разветвитель (фитинг-тройник) для крана. Термометр с наружным электронным табло, деревянная бочка с открываемой дверцей желаемого размера, герметик, шуруповёрт, свёрла, нагревательные элементы – тэны, соединительный электрический провод с вилкой. И не забудьте прихватить немного терпения, так как работа на результат к этому располагает.

Предлагаем ознакомиться Как правильно замачивать дубовые веники для бани

Фабричная фитобочка с парогенератором

Терпение! Осталось совсем немного! Наша конструкция готова на 99%, осталось налить воды в канистру, включить вилку в розетку, дождаться кипения воды и поступления пара в бочку. Потом забраться внутрь, закрыться специальной полочкой сверху и дверцей сбоку.

А теперь наслаждайтесь! Только не забывайте поглядывать на термометр. чтоб не перегреться. И обязательно следите за уровнем воды в канистре. Иначе, удачи не видать! Замечу, это самый элементарный способ самодельного банного парогенератора, который можно сделать не напрягаясь.

Вот такой дачный мини-хамам у нас получился. А что? Фитобочку мы смело можем так именовать. Ведь паровые бани, в том числе и турецкая баня все построены по подобному принципу – в основе их устройства замкнутое помещение и подача пара через парогенератор!

Особенности бань

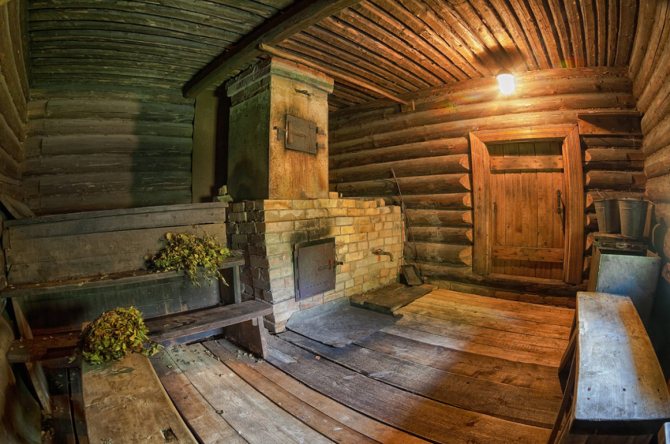

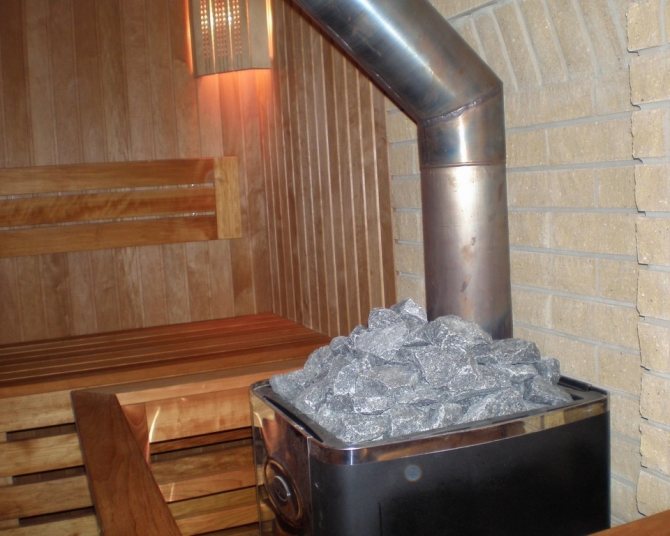

Русская баня — это хорошо протопленное помещение с печкой-каменкой, где раскалённые булыжники поливают водой из ковша, а потом хлещут друг друга берёзовыми вениками. Так в идеале, который редко достижим именно из-за качества пара. В общественных банях сказывается низкая квалификация персонала, в личных — отсутствие опыта у владельцев или непонимание ими принципов парообразования и воздействия жары и пара на организм человека в целях физиотерапии.

Печь в русской бане большая, её размеры могут занимать до трети площади всей парной

В зависимости от температуры и размера водяных частиц пар может быть мокрым или сухим. В первом случае его называют крупно-дисперсионным, во втором — мелко-дисперсионным.

Именно сухой, но не перегретый пар мелкой дисперсии наиболее полезен любителям парной. Получить его можно разными способами. Традиционный с плесканием на камни выглядит эффектно, но у него низкий КПД. Что происходит на самом деле? После первого ковша поверхность камней остывает, количество выработанного пара остаётся незначительным. Следующее поливание приводит к выделению мокрого пара, который быстро конденсируется в виде капель. Атмосфера в парилке становится похожа на тропическую: жарко и влажно, дышать тяжело, польза сомнительная, вред налицо. Приходится беспрерывно поддерживать жар в печке, отвлекаться, подбрасывать дрова, следить за горением. Что привычно в деревне, не всегда подходит для городских условий.

Вечно занятому современному человеку требуется максимальная отдача при минимальных временных затратах. На помощь приходят специальные устройства, вырабатывающие пар. Их преимущество в том, что одно и то же парное помещение, регулируя заданный режим, можно превращать в русскую баню, финскую сауну, турецкий хаммам.

Типы парных

Человечество познало бани с античных времён. Существуют разные типы парных. Их можно свести к трём основным видам.

Таблица: параметры пара в типовых банях

Парогенератор, даже если он сделан своими руками из подручных средств, можно настроить под любой тип парной. Паровая пушка вполне справится с режимами сауны и русской бани. Что касается хаммама, где атмосфера напоминает тёплый туман, то с помощью паровой пушки этого можно достичь, понижая температуру камней. Метод проб и ошибок, череда экспериментов позволят наработать технику парообразования необходимого типа.

Различия парогенератора и паровой пушки

Промышленность и торговля предлагают десятки моделей парогенераторов, но для личных нужд можно сделать устройство самостоятельно. Принцип действия несложен, материалы в свободном доступе.

Парогенератор — это ёмкость с водой, откуда при нагревании выходит горячий пар. Достаточно взглянуть на чайник, чтобы понять, как действует генератор.

Генератор пара находится вне парной

Паровая пушка находится внутри парной

Любое из этих устройств может быть различной функциональной сложности. Для личной парилки в квартире, загородном доме или на даче можно сделать модель, отвечающую вашим потребностям и желаниям.

Изготовление парогенератора своими руками

Для изготовления парогенератора домашнему мастеру потребуется ёмкость с водой, источник нагрева, паропровод, приборы управления и контроля.

В кедровую бочку необходимо провести трубку с просверленными отверстиями

Источник нагрева может быть либо с открытым огнём, как в котле отопления, либо с электрическими нагревателями. Мощность устройства подбирается такая, чтобы вода кипела с большим выделением пара. Контроль кипения воды осуществляется с помощью встроенного термометра и манометра, регулировка — клапанами: запорными, выпускными и предохранительными. При возможности устанавливаются датчики налива, показывающие нижний и верхний уровни, при которых допускается парогенерация.

Предохранительный клапан, через который стравливается избыточное давление, — важный элемент системы безопасности. К его выбору и регулировке следует подходить с особой тщательностью. Если предохранительный клапан не установлен, то на паропроводе не должно быть запорных клапанов, ограничивающих выход пара. Заполнение ёмкости водой происходит через подключение к водопроводу или к отдельно стоящему расширительному баку, расположенному выше котла.

В качестве паропровода используют трубы высокого давления из нержавеющей стали, чугуна или металлопластика. Материал должен быть химически нейтральным, не выделяющим вредных веществ при нагревании. Следует помнить, что котёл под давлением — источник повышенной опасности. Неслучайно существует такая организация — котлонадзор. Конструирование и эксплуатация самодельного парогенератора требует опыта, знаний и навыков.

Место, где будет расположен парогенератор, должно быть сухим и хорошо вентилируемым

Основное достоинство парогенератора — его конструкцию можно постепенно усложнять, добавляя элементы управления. Что, в свою очередь, позволяет варьировать выработку пара в широком диапазоне объёма, температуры и дисперсии, подбирая наиболее комфортные условия индивидуальному пользователю.

Паровая пушка, как альтернатива парогенератору

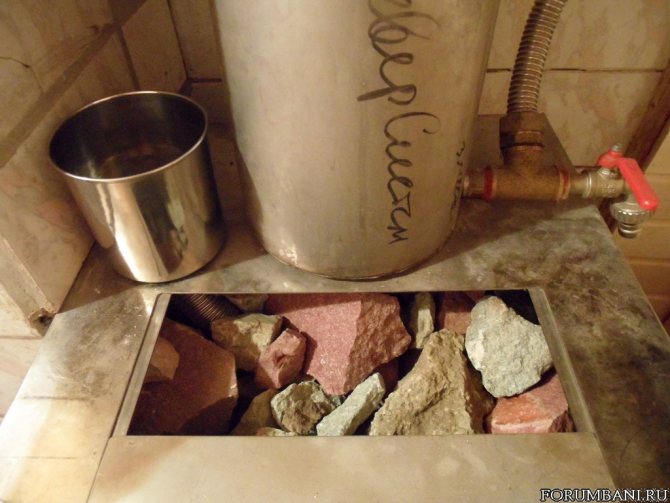

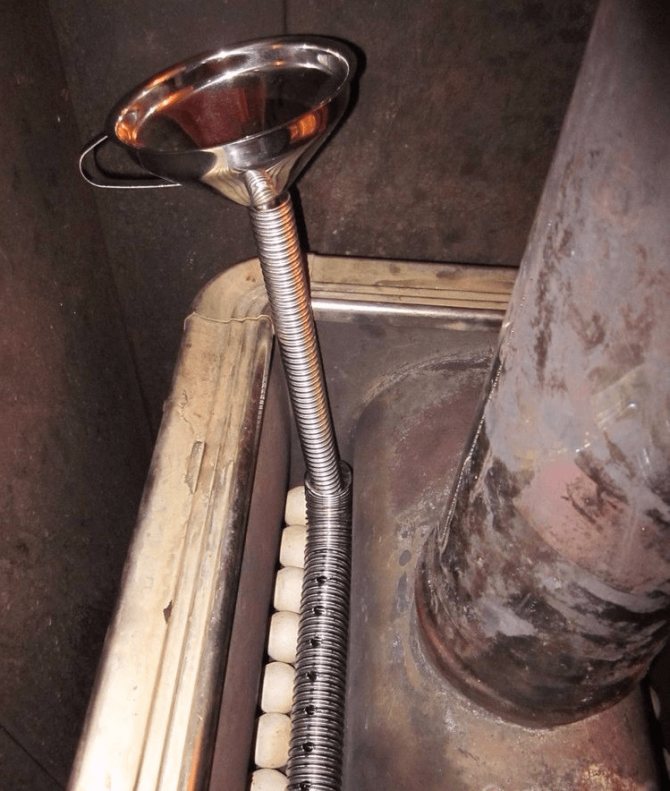

Устройство паропушки на порядок проще. Нужен контейнер с камнями, источник нагрева и система дозированной подачи воды. Устройство стали называть пушкой, потому что клубы пара, вырывающиеся из-под раскалённых камней, образно напоминают пороховой дым после пушечного залпа. Эффект достигается за счёт подачи воды в нижнюю часть каменки, которая сама по себе является куполом печи. Как и в случае с парогенератором открытый огонь можно заменить ТЭНами.

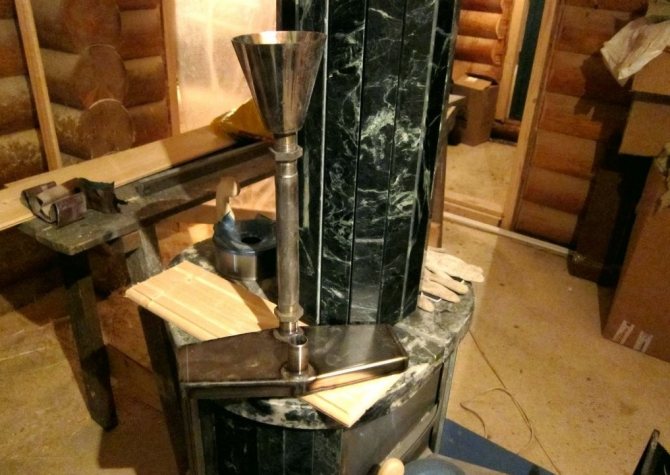

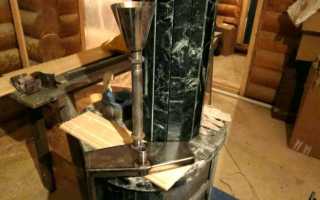

Паровая пушка предназначенное для подачи воды в наиболее разогретую часть печи с целью получения максимально сухого мелкодисперсионного пара

Нижняя часть воронки устанавливается на топку печи и обкладывается камнями

Полезные советы

Польза бани многократно доказана, но следует помнить, что парная производит на организм физиотерапевтический эффект. Терапия подразумевает консультации с врачами и дозирование. Что хорошо молодому и здоровому, может оказаться вредным для человека, ослабленного болезнью или возрастом. Физиотерапевтические процедуры могут привести к обострению хронических заболеваний. При посещении парной следует обращать внимание на самочувствие.

При ощущении дискомфорта или болевых симптомов лучше проявить разумную осторожность и сократить время пребывания в парной или изменить параметры пара в сторону смягчения

При всей простоте парогенераторов или паропушек, сделанных своими руками, не стоит забывать о техническом обслуживании, проверках, регулярных чистках. Соли, содержащиеся в воде, будут оседать в виде накипи и ухудшать работу устройств.

Печи с открытым огнём требуют повышенных мер пожарной безопасности. Использование электричества для ТЭНов — прямое указание на соблюдение правил техники безопасности при эксплуатации электроприборов. Неполное сгорание топлива, тление приводят к повышенной концентрации углекислого газа, а то и к выделению угарного. Следовательно, отвод продуктов сгорания должен проходить через прочищенный дымоход.

Дверь парной должна открываться наружу и не иметь запорных устройств. Внутри парной следует установить выключатели, позволяющие остановить работу парогенератора. А также не помешает устройство подачи сигналов для привлечения внимания на тот случай, если человеку станет плохо и он не сможет самостоятельно покинуть парную.

Небольшой портативный парогенератор или мини-пушка, собранные своими руками из подручных материалов, позволят создать в малогабаритном помещении атмосферу по параметрам близкую к типовым, классическим баням. При эксплуатации паровых устройств следует помнить об ограничениях, технике безопасности и мощном воздействии физиопроцедур на здоровье человека.

Парогенератор для бани своими руками: инструкция по изготовлению

Грамотная организация банных процедур — не такое уж простое дело. Основная сложность состоит в том, чтобы получить лёгкий и по-настоящему полезный пар, а не тяжёлый и удушающий. Чтобы добиться этого с помощью обычной каменки, нужно быть знатоком банного дела, но сегодня выпускаются специальные устройства — парогенераторы и паровые пушки, при помощи которых получить качественный пар сможет даже новичок. Сейчас мы не только познакомимся поближе с этими приспособлениями для бани, но и научимся изготавливать их своими руками.

Виды бытовой техники с функцией генерации пара

Какие приборы с функцией генерацией пара сегодня предлагает рынок или магазины в интернете:

Гладильные системы с парогенератором для дома. Это многофункциональные системы, в которые входит доска, имеющая особое покрытие и сам утюг баком, в котором и генерируется пар. Именно такое устройство и принято называть парогенератором.

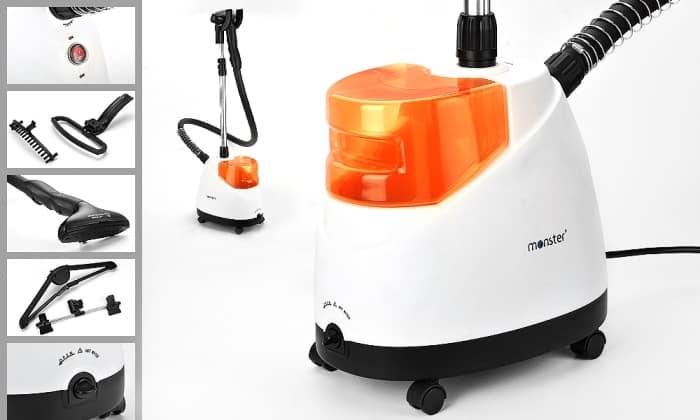

Отпариватель. Предназначен для вертикального отпаривания одежды. Помогает не только справиться с функциями глажения, но и помыть окна, отпарить шторы без применения химических компонентов.

Пароочиститель. Это универсальные устройства, генерирующие пар, с помощью которого можно легко очистить ковер, удалить застаревшие пятна без повреждения ворса, продезинфицировать любые деревянные, каменные, пластиковые поверхности. Такая техника используется исключительно для уборки, и к глажке не имеет никакого отношения.

Паровая швабра. Это удобный и многофункциональный прибор для уборки. К сожалению для отпаривания одежды он не очень подходит, но чтобы помыть кафель, полы или окна вполне сгодится. Современный рынок предлагает большое на любой вкус и кошелёк.

Такое разделение приборов, генерирующих пар, по их функциональности помогает избежать путаницы и выбрать технику, которая удовлетворит конкретные потребности.

О проблеме парообразования в бане

Знатоки считают умение получить качественный пар обычным способом, то есть при помощи раскалённой каменки, настоящим искусством. Для этого необходимо обеспечить выполнение сразу нескольких условий:

Печь должна быть грамотно сконструированной, так чтобы камни разогревались до необходимой температуры.
Объём каменки должен быть достаточным, чтобы камни имели требуемую теплоёмкость, но при этом не слишком большим, чтобы их поверхность не оказалась слишком холодной.
Нужно точно знать, сколько и каким образом лить воду, чтобы камни не успели сильно остыть, но и пара при этом оказалось достаточно.

Как видно, сложностей в этом деле хватает. Особенно если речь идёт о самой полезной бане — русской. С одной стороны, здесь необходимо получить большое количество пара (оптимальная влажность — 50—70%) и при этом обязательно лёгкого, что отличает русскую баню от турецкой хамам; с другой — баню нельзя сильно перегревать, так как температура в ней не должна выходить за рамки диапазона 45–65 градусов (из-за высокой влажности).

Опытные банщики, подобно канатоходцам, умело находят баланс между всеми перечисленными факторами. Неопытные же могут добиться тех же результатов, воспользовавшись паровыми пушками и парогенераторами. При этом пользователь получает возможность понизить температуру камней, уменьшив нагрузку на печь, а при использовании некоторых моделей — даже вовсе от неё отказаться.

Общие достоинства и недостатки банных генераторов пара

Если принято решение приобрести парогенератор, то стоит знать об их положительных и отрицательных качествах, чтобы последние не стали вдруг неожиданностью после начала эксплуатации. Потенциальным владельцам парогенераторов необходимо заранее ознакомиться с их достоинствами и недостатками

Итак, к положительным качествам генераторов пара для бани относят следующие их особенности:

Возможность автоматизированного управления прибором с помощью предварительно установленных программ или с дистанционного пульта.
Быстрый нагрев воды, соответственно, и более быстрое выделение пара, что значительно упрощает и ускоряет нагрев парной. В то время как русскую печь или каменку приходится прогревать довольно-таки долго.
В некоторых моделях парогенераторов предусмотрена система его самоочистки.
Парогенератор дает более легкий пар, нежели раскаленные камни печи-каменки.
Некоторые модели генераторов пара имеют функции его ароматизации, так для добавки эфирных масел или травяных настоев предусмотрено специальное отверстие. Эта функция сделает испарения не только приятными, но и целебными.
В отличие от традиционно устроенной бани, для поддержания нужного микроклимата, парогенератор не нуждается в постоянной подаче воды в процессе принятия банных процедур. Так, автономный парогенератор заправляется один раз вначале, а в подключенном к водопроводу приборе достаточно открыть кран подачи воды, которая будет поступать в агрегат постоянно. Поэтому не придется думать о стабильности оздоровительного микроклимата в парилке — он будет поддерживаться автоматически, со стабильной температурой (например, в диапазоне от 35 до 95 градусов) и влажностью, выставленной заранее в блоке управления. Имеется опция установки интервалов поступления пара в помещение парилки.
Несложность в выборе оптимального места размещения и в монтаже. Так как генератор пара обладает компактными размерами и относительно небольшой массой, его достаточно закрепить на стене с помощью кронштейнов.
Пар, выработанный парогенераторами, весь полностью поступает в помещение парной, не уходя в трубу, чего никак не избежать при использовании традиционных печей.

Многообразие функций современных приборов по выработке пара позволяет им конкурировать с традиционными печами-каменками. А в некоторых моментах парогенераторы даже превосходят традиционные печи по качеству создаваемого микроклимата.

Паровая пушка: принцип действия

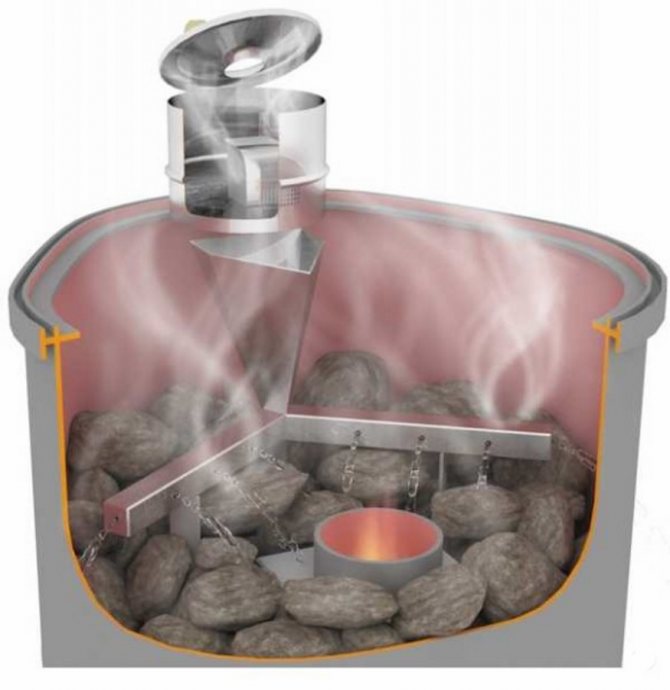

Паровая пушка позволяет использовать для приготовления пара не верхнюю часть каменки, а её дно, которое одновременно является сводом топки. Для этой части печи характерно следующее:

Она является более горячей, чем верхние камни (разница температур может достигать 200–300 градусов).
За счёт непосредственного контакта с огнём быстрее восстанавливает температуру после генерации пара.
Во время топки разогревается гораздо быстрее камней, следовательно, для пользования парной не придётся ожидать полного прогрева каменки.

Пушка конструируется таким образом, чтобы она решала несколько задач:

Обеспечивала подачу воды на дно каменки (лучше, если это будет кипяток).
Несколько придерживала образующийся пар, давая ему возможность перегреться и таким образом превратиться из сырого (тяжёлого) в сухой (лёгкий). Перегретый пар под давлением как бы выстреливает, за что данное устройство и назвали паровой пушкой.
Направляла генерированный пар в каменку, чтобы он, повторно ударившись о камни или дно, измельчился ещё больше и дошёл таким образом до идеальной кондиции. В этом случае тепловая энергия камней тратится не на парообразование, а только на догрев пара, поэтому они остывают совсем чуть-чуть.

Выпускаемые сегодня в заводских условиях паровые пушки имеют самую разную конструкцию, подчас довольно сложную. Но существуют и простые варианты, вполне доступные для самостоятельного изготовления. Один из них мы сейчас и рассмотрим. На его примере понять принцип действия подобных устройств будет проще.

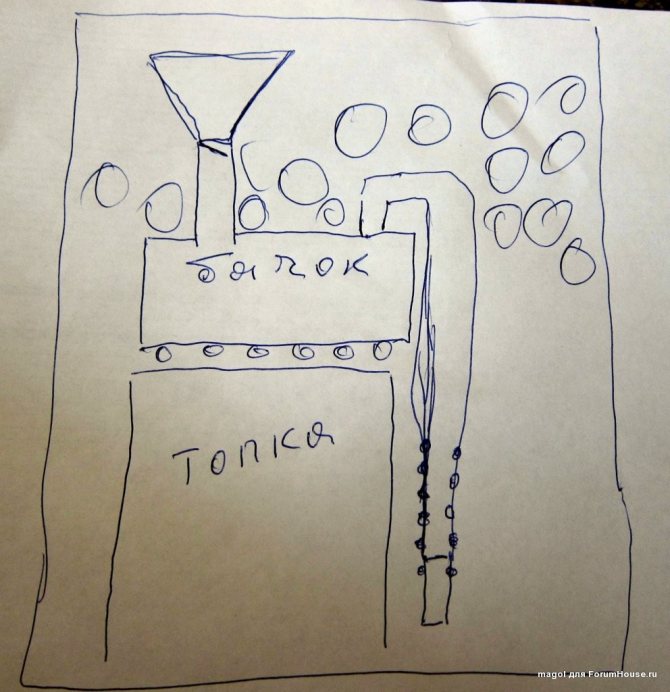

Самодельная паровая пушка

Приспособление изображено на рисунке.

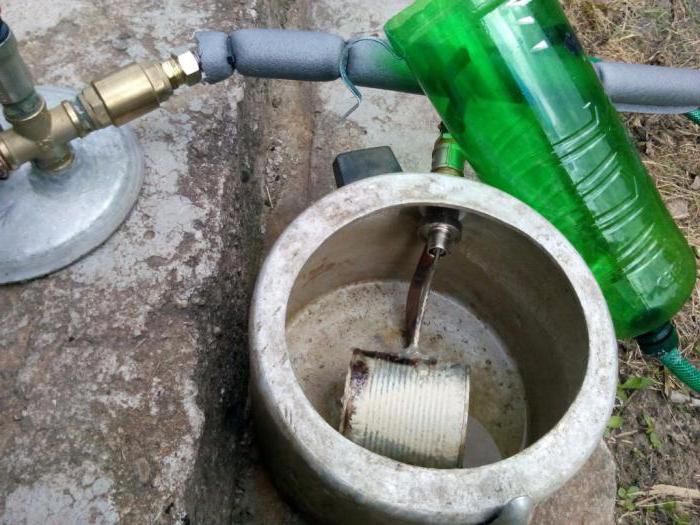

Самодельная паровая пушка: узлы и детали

Цифрами обозначены следующие элементы:

Корпус, изготовленный из трубы.
Навинчивающаяся крышка.

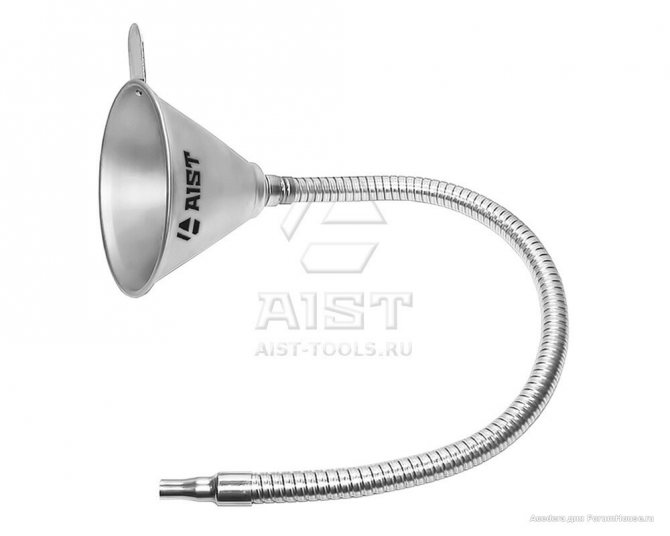

Лейка из нержавеющей стали или стакан.
Гайка соединения.
Обратный клапан для пара.

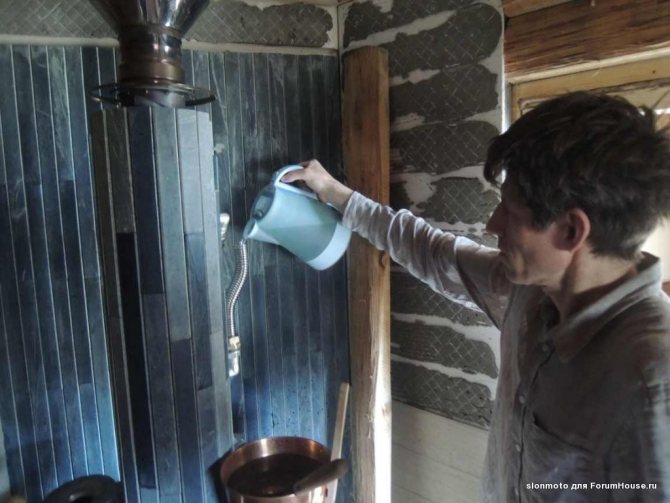

Подавать воду через лейку приходится для того, чтобы избежать её контакта со сравнительно холодными стенками канала пушки (его температура соответствует температуре камней). В противном случае жидкость начнёт испаряться ещё во время стекания, но не слишком интенсивно, так что образующийся пар будет сырым. При таком положении дел вода вообще может не достичь дна каменки.

Если же подавать её струйкой при помощи лейки, то вся она окажется на раскалённом дне и сразу же превратится в сухой перегретый пар. Поскольку выпускные отверстия очень малы, быстро покинуть канал он не сможет и какое-то время будет догреваться в пушке.

Как уже говорилось, при образовании пара в канале пушки поднимается давление и чтобы он не «выстрелил» через заливочную лейку, под ней следует установить паровой обратный клапан.

Фабричные паровые пушки могут оснащаться дозаторами воды. Это устройство обеспечивает периодическую подачу пара в автоматическом режиме.

А что же дальше?

А дальше — ещё интереснее! В крышке полиэтиленовой канистры нам требуется просверлить отверстие, диаметром под штуцер для гибкой подводки. В данное отверстие необходимо вставить флянец с резьбовым соединением, на которую потом будет накручиваться наш шланг. Место соединения флянца с отверстием в крышке также стоит герметизировать.

После этого гибкий металлический шланг нужно соединить с этим флянцем. Ещё одна ступень работы заершена.

А дальше — ещё интереснее! В крышке полиэтиленовой канистры нам требуется просверлить отверстие, диаметром под штуцер для гибкой подводки. В данное отверстие необходимо вставить флянец с резьбовым соединением, на которую потом будет накручиваться наш шланг. Место соединения флянца с отверстием в крышке также стоит герметизировать.

Металлопластиковую водопроводную трубу перфорируем дрелью или шуруповёртом. Отверстия должны быть максимум 5 миллиметров в диаметре, а расстояние между ними желательно сделать 5-8 см. Затем пластиковую трубу необходимо свернуть в кольцо, соответствующее чуть меньшему диаметру, чем диаметр дна деревянной бочки. Заготовку из трубы располагаем внутри бочки, на её дно, отверстиями вверх.

Практически всё! Мы подошли к завершающему этапу работ. Теперь нужно просверлить отверстие внутри бочки, соответствующее диаметру гибкого металлического шланга. Продеть шланг в это отверстие, и соединить его через фитинг-тройник с металлопластиковой водопроводной трубой. На этом почти всё, осталось лишь закрепить термометр внутри бочки, а электронное табло термометра установить снаружи.

Парогенератор: принцип действия

Парогенератор — это просто ёмкость с электронагревателем, по своему устройству очень похожая на электрочайник. Принцип действия предельно прост: наливается вода, включается нагреватель, жидкость закипает и превращается в пар. В крышке имеется клапан, который можно отрегулировать на то или иное давление открывания. Таким образом, имеется возможность получать пар различной температуры. Он может быть сырым, если пользователь намерен создать атмосферу турецкой хаммам, либо перегретым — для русской бани.

Электропарогенератор: общий вид

Заметим, что сырой пар в хаммам не является тяжёлым, то есть не даёт ощущения духоты, поскольку такая баня нагревается до сравнительно низкой температуры — 45 градусов.

Парогенератор может работать в паре с каменкой. В этом случае производимый им пар подаётся на камни для окончательного догрева. Такая схема позволяет обойтись небольшими затратами дорогостоящей электроэнергии и одновременно понизить температуру камней, уменьшив нагрузку на печь и продлив тем самым срок её службы.

Другой вариант — использование вообще без каменки. Расходы на электричество возрастут, но зато не придётся строить массивную печь с фундаментом и дымоходом, нужно будет только обустроить в парной систему отопления.

Вот на что нужно обращать внимание при выборе парогенератора:

Этот параметр следует увязывать с объёмом парной. Зависимость примерно такая:

для объёма в 4–5 м 3 : 4–5 кВт;
для 10–13 м 3 : 8–10 кВт;
для 15–18 м 3 : 12 кВт;
свыше 18 м 3 : 16 кВт.

Выпускаются парогенераторы и с большей мощностью, но это уже не бытовые модели.

Обратите внимание! Устройства с мощностью свыше 9 кВт обычно рассчитаны на 3-фазное подключение.

Электронагреватели: виды и фото

В современных парогенераторах применяются следующие системы нагрева:

ТЭНовые: преобразование электрической энергии в тепловую осуществляется при помощи трубчатого электронагревателя (ТЭНа), так же как в бойлере или чайнике.

Следует, правда, заметить, что в большинстве случаев выбирать не приходится: бытовые парогенераторы, как правило, оснащаются ТЭНами.

Способ подачи воды

Существуют две разновидности парогенераторов:

С возможностью подключения к водопроводу (имеется клапан с сервоприводом, при помощи которого аппарат заправляет себя самостоятельно).
Без таковой (воду заливает пользователь).

Первая разновидность парогенераторов более удобна в работе и не может остаться без воды из-за забывчивости пользователя. Но если вода в водопроводе имеет низкое качество (жёсткая или содержит большое количество ржавчины, песка и других примесей), то вторая разновидность окажется более предпочтительной, так как она даёт возможность владельцу использовать подготовленную воду или добытую из чистого источника.

Разнообразные опции

Вот чем оснащены самые практичные модели парогенераторов:

блок подготовки воды;
система очистки резервуара;
функция ароматизации пара (имеется специальный контейнер, в который нужно капнуть некоторое количество ароматического масла);

Эфирные масла для ароматизации пара

Для справки: часто парогенераторами называют устанавливаемые на металлических банных печах конструкции, призванные заменить собой каменку. Они могут иметь вид батареи из пластин, стакана с воронкой, заполненного дробью и металлическими обрезками и т.д.

Выбор подходящей емкости

Подходящая емкость для изготовления устройства

В качестве корпуса или рабочей емкости будущего парогенератора может использоваться отслужившая свой срок скороварка, в которой эффект парообразования предусматривается самой ее конструкцией. (В случае отсутствия старого прибора можно будет приобрести в хозяйственном магазине новую скороварку).

Этот паровой прибор в полной мере отвечает всем необходимым для реализации нашего проекта требованиям:

он оснащается герметично закрывающейся крышкой;
корпус скороварки достаточно прочен для того, чтобы выдерживать требуемое для работы давление;
наличие специального клапана обеспечивает возможность «стравливания» избытков пара.

После выбора подходящей рабочей емкости нужно будет определиться со способом нагрева воды в устройстве, используемом для образования пара.

Наиболее удобный и безопасный способ нагрева воды внутри емкости скороварки – это применение специального нагревательного прибора под названием ТЭН.

Обратите внимание! Электрический нагреватель (ТЭН) является, по сути своей, большим кипятильником, используемым для нагрева значительных объемов воды, который вы можете приобрести в любом магазине хозяйственных товаров. Но перед его покупкой вам следует определиться с размерами и мощностью электронагревателя, которая может колебаться в значительных пределах.

В том случае, если вы решили сэкономить на нагревателе – можно будет разобрать старого образца бытовой электрочайник или электросамовар и воспользоваться встроенным в него ТЭНом.

ТЭН c б/у электросамовара

Обратите внимание! Использование ТЭНа от современного электрочайника потребует изобретения более сложного крепежа. Также контакты таких ТЭНов не предназначены для фиксации на них проводов.

ТЭН от электрочайника

Перед сборкой парогенератора необходимо точно рассчитать количество приборов, обеспечивающих преобразование в пар заданного количества воды (для нагрева больших объемов может потребоваться два или даже три нагревателя).

Как сделать электрический парогенератор

Несмотря на простоту устройства, парогенератор заводского изготовления стоит достаточно дорого: средняя стоимость составляет около 1000 USD, а у некоторых моделей она может достигать и 10 тыс. Такое положение дел побуждает взяться за изготовление аппарата самостоятельно. Вот что для этого понадобится:

Шаровые краны, рассчитанные на высокую температуру.
ТЭН (можно несколько).
Термостойкие прокладки — по 4 шт. на каждый ТЭН.
Шланг-паропровод.
Манометр.
Предохранительный клапан.
Сгоны, диаметры которых соответствуют присоединительным диаметрам приборов и арматуры.
Ёмкость, рассчитанная на высокое давление. Для парной средних размеров подойдёт баллон из-под газа, для маленькой — скороварка. Вообще, объём парогенератора следует подбирать из расчёта 10 л на каждые 3 кВт потребляемой мощности. При этом нужно учитывать, что максимально допустимая мощность для самодельного устройства составляет 5 кВт.

Если используется баллон, его нужно подготовить:

аккуратно вывинчивается клапан;
ёмкость заполняется водой (этой действие позволяет полностью удалить остатки взрывоопасного газа);
затем баллон тщательно промывается изнутри водой с добавлением моющего средства.

Для работы нужны будут инструменты:

Понадобится и набор слесарных инструментов.

Пошаговая инструкция изготовления устройства своими руками

Вот как делается электропарогенератор:

В нижнюю часть баллона или скороварки нужно врезать ТЭН, так чтобы он оказался примерно в 1 см от днища. Если решено врезать несколько нагревателей, то отверстие под каждый последующий необходимо сверлить только после установки предыдущего — тогда ошибка (слишком близкое расположение отверстий) будет исключена. Если для установки ТЭНа в стенку приходится вваривать втулку с резьбой или какой-то иной элемент, то данный узел следует конструировать таким образом, чтобы он выдерживал давление в 6 атм. Совет. Количество ввариваемых деталей можно сократить до одной, если в этом качестве использовать тройник: к одному из его отводов подсоединяется кран для отбора пара, к другому — группа безопасности.

Использование газового баллона для изготовления парогенератора

Совет. Маленький парогенератор, изготовленный из скороварки, целесообразно оснастить заправочным патрубком, врезанным в самый низ. Снаружи к нему присоединяется кран, а изнутри — змеевик, который обеспечит подогрев поступающей холодной воды.

Изготовление парогенератора из скороварки

Крышку в этом случае при заправке снимать не придётся, но как же тогда определить уровень воды в парогенераторе? Сделать это просто, если для подпитки использовать дополнительную ёмкость, которая присоединяется к заправочному патрубку парогенератора при помощи врезанного в её нижнюю часть шланга.

При открытом кране на заправочном патрубке оба резервуара будут представлять собой сообщающиеся сосуды, так что по уровню жидкости в дополнительной ёмкости можно будет судить о степени заполненности парогенератора. Для удобства эксплуатации внутри второй ёмкости можно нанести риски, соответствующие максимально и минимально допустимым уровням воды.

На этом процесс изготовления парогенератора можно считать завершённым. Теперь нужно проверить его корпус на герметичность, а предохранительный клапан — на срабатывание при избыточном давлении.

При желании самодельную модель можно усовершенствовать:

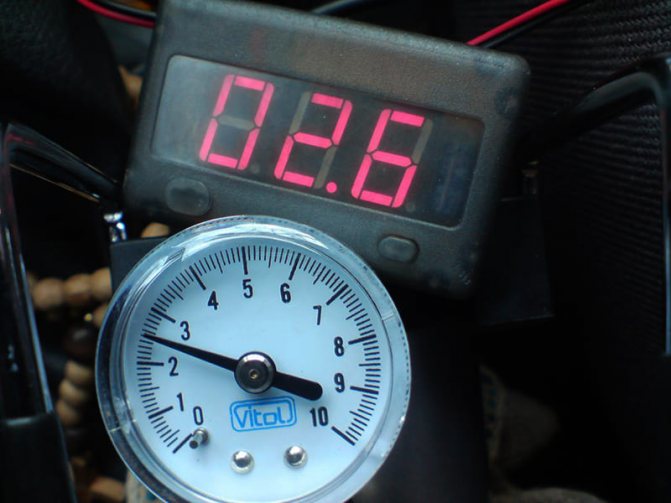

вместо обычного манометра следует использовать оснащённый электрическим выходом;
в силовую электроцепь нужно врезать магнитный пускатель.

Манометр подключается к пускателю таким образом, чтобы при избыточном давлении силовая цепь (подача питания на ТЭНы) размыкалась.

Установка нагревательных элементов

Модель электронагревательного блока приходится подбирать исходя из размеров и формы главного бака парогенератора. Для пароварки лучше всего подойдет ТЭН с круглой петлей. Для узкого и вытянутого парогенератора лучше всего использовать классические U-образные нагреватели в титановом корпусе.

Для установки нагревателей нужно будет вырезать отверстие в стенке бака, так, чтобы греющая часть отстояла от дна на расстоянии 20-25 мм. Монтажный корпус ТЭНа состоит из двух половинок, как правило, из термостойкого пластика. Нужно будет уложить прокладку из термостойкого силикона и вставить в отверстие ТЭН, наружную часть корпуса и стянуть нагреватель ключом или отверткой.

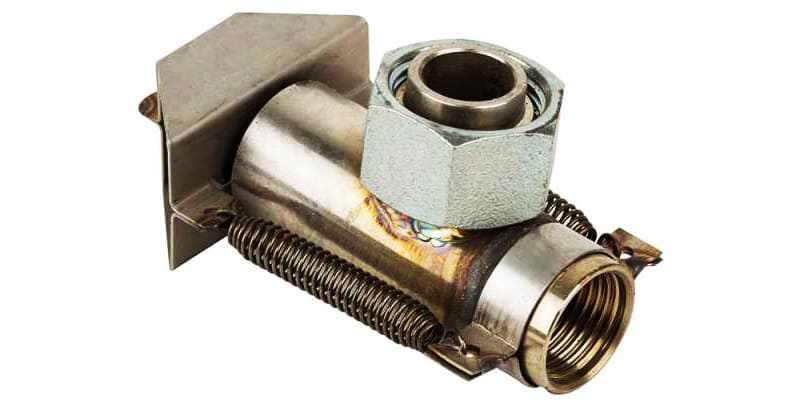

Самозатягивающиеся нагреватели от стиральных машин в парогенераторах для бани практически не применяются из-за характерного способа крепления. Такой ТЭН можно поставить в генератор низкого давления, но для этого потребуется вварить в стенку бака переходное кольцо.
