Устройство, расчет, монтаж и обслуживание жироуловителя

Основные виды

Устройства данного типа классифицируются по принципу очистки, она может выполняться тремя способами:

1. Механическим. Этот наиболее распространенный вариант был описан выше, его основные недостатки:

• в процессе эксплуатации необходимо регулярно чистить устройство от скопления жиров;
• низкий КПД и уровень очистки, часть примесей все равно остается в стоках.

1. Гравитационным. Конструкция таких сепараторов и принцип работы напоминает предыдущий тип (см. рис. 3), единственное отличие в технологическом процессе очистки. Стокам дают время отстояться (около суток), что позволяет практически всем примесям собраться у поверхности. Нередко в данных устройствах применяют специальные химические реагенты, которые связывают жировые примеси, образуя из них тяжелые конгломераты, выпадающие в осадок.

Принцип действия гравитационного жироуловителя Evo Stok
У таких устройств процент очистки значительно выше, примерно около 98%, но также имеются характерные недостатки:

• необходима ручная очистка и последующая утилизация жира;
• в выпавшей в осадок органике может начаться процесс гниения, что проявляется в виде неприятного запаха.

1. Биологическим. Такие сепараторы называют биологическими деструкторами. Отличие от предыдущих видов также заключается в технологии очистки. Она производится за счет добавления биопрепаратов (специальных культур микроорганизмов), которые питаясь жиром, преобразуют его в нейтральный осадок.

Таблетки для жироуловителя Custom GT

Преимущества такого способа очевидны, после разложения жира нет неприятного запаха и менее затруднительный процесс очистки.

Завершая тему о видах жироуловителей, следует упомянуть об устройствах для систем вентиляции, например, кухонной вытяжке, в которой также имеются специальные приспособления для отделения жиров.

Жироуловители в кухонной вытяжке: а – фильтры решетки; b – лабиринтного типа

Проходя через фильтры, пары жира оседают на них, что уменьшает загрязнение канальных вентиляционных систем.

Предназначение

Прежде всего, он защищает внутреннюю поверхность труб канализационной системы от налипания жира. Ведь со временем тот образует очаги сбора грязи внутри системы. Это приводит к ее частым засорам.

Еще одной причиной установки такого уловителя в канализационной системе частного дома является то, что жировые включения забивают поры грунта в дренажных колодцах или сточных канавах. Это снижает их впитывающие свойства, а значит, приводит к быстрому их заполнению.

На дне уловителя также оседают мелкие твердые частицы (песок, камни и т.п.)

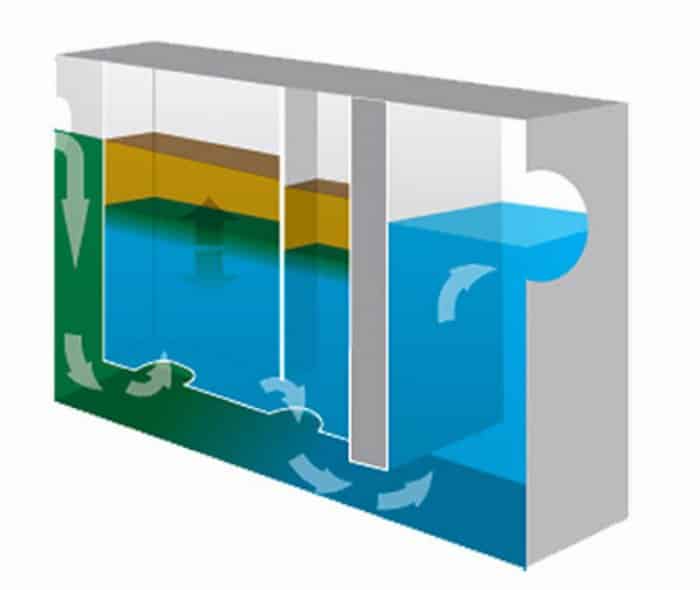

Принцип его работы основан на разности плотностей жира и воды. Жировые включения, имеющие меньшую плотность, со временем поднимаются на поверхность сточных вод. Правда, этот метод эффективен при температуре стоков канализации не выше 40°C.

Устройство

По своей сути, жироуловитель – это гидрозатвор с резервуаром большой емкости. У него также есть входной и выходной патрубки, погруженные в сточные воды. Резервуар разделен на три (необязательно равные) части двумя перегородками. Жир, скапливающийся на поверхности воды (уровень которой остается постоянным), периодически должен удаляется. Для того чтобы это было удобно делать своими руками, емкость имеет съемную крышку.

Почему стоит сделать жироуловитель самостоятельно

Благодаря тому, что такое фильтрующее устройство достаточно простое, не имеет движущихся частей, энергонезависимо, сделать жироуловитель своими руками совсем не сложно. К тому же цены имеющихся в продаже моделей неоправданно высоки.

Определение объема жироуловителя

Параметры промышленной установки рассчитываются, исходя из возможного пикового сброса воды из имеющихся моек. Бытовые жироуловители под мойку рассчитываются, исходя из напора водопроводной системы дома.

Приблизительный объем резервуара Vж рассчитывается по формуле:

q – усредненный секундный расход воды кухонной мойки, приблизительно равный 0,12 литров;

N – количество моек, подключенных к жироотделителю;

t – время продолжительности оседания жира, которое составляет 6,4 минуты.

Таким образом, объем резервуара под одну домашнюю мойку составляет:

Vж =60*0,12*1*6,4 = 46 литров.

Приблизительно на эту цифру и стоит ориентироваться при выборе размеров резервуара.

Делаем уловитель сами

Последовательность действий такова:

1. Определяем место, где будет размещен жироуловитель. Обычно его устанавливают непосредственно под кухонную мойку. Также возможно его размещение в подвальном помещении или на улице, правда, при этом лучше защитить его от внешних воздействий и атмосферных осадков. Согласно нормам пожарной безопасности, запрещается его установка и эксплуатация у легко воспламеняющихся предметов.
2. Ищем емкость необходимого объема и подходящих размеров. Она может быть выполнена из нержавеющей стали или пластика (стеклопластика). Очень часто используются, например, пластмассовые ящики для детских игрушек. Крышку будущего резервуара можно дополнительно уплотнить силиконом или резиновыми прокладками.
3. Подготавливаем трубы для входного и выходного патрубка. Для них можно использовать обычные ПВХ трубы для канализации. Конфигурация и длина входного патрубка определяется расположением слива мойки. А плечо выпускной трубы, опущенной в резервуар, должно не доходить до дна емкости на 2-3 см.
4. Размечаем и сверлим отверстия под эти трубы. Входной патрубок крепится в 5-7 см от верхнего края. Выходной патрубок монтируется в противоположной стенке на 10-15 см ниже входного. Они не обязательно должны располагаться строго посередине. Поэтому есть возможность их смещения для экономии места под мойкой. В пластмассовых емкостях удобно сделать такие отверстия с помощью детского прибора для выжигания по дереву. Это поможет избежать растрескивания стенок резервуара.
5. Трубы монтируются с помощью переходных сальников или уплотнителей и эпоксидной смолы.
6. Вырезаются и устанавливаются перегородки в жироуловитель таким образом, чтобы первая из них не доходила до дна резервуара на 5-10 см, а вторая, крепясь ко дну, составляла 2/3 от высоты емкости. Закрепляем их с помощью термоклея так, чтобы получилось 3 отсека. Если стенки емкости недостаточно прочны, то она может изменить форму при заполнении водой. Это может вызвать разрушение клеевого соединения. В этом случае стенки можно усилить, обхватив емкость резиновыми жгутами из автомобильной резины. Термоклей можно заменить на эпоксидную смолу, а места крепления перегородок усилить подходящими профилями или уголками.
7. Иногда перегородки устанавливаются по диагонали резервуара и распираются болтами большой длины.

Жироуловитель под мойку: создание и установка своими руками

Жироуловители: устройство и принцип работы

Установка жироуловителей на промышленных и пищевых объектах обусловлена наличием соответствующих санитарных норм и правил, но что касается использования в бытовых условиях, то так ли необходимо данное приспособление в доме? Для этого нужно разобраться в том, какое влияние оказывают жирные вещества на канализационную систему:

• При остывании жирные кислоты превращаются в хлопьеподобную массу, которая оседает на стенках труб и со временем приводит к их засорению, уменьшая проток воды. Со временем система становится полностью непроходимой и подлежит чистке (в худшем случае — ремонту).
• Жиры приводят к постепенному образованию едких веществ, имеющих стойкий зловонный запах.
• Со временем жировые отложения окисляются и разъедают изнутри канализационную систему, полностью приводя ее в негодность.

Как видим, использование жироуловителя вполне оправданно даже в домашних условиях. Рассмотрим вкратце устройство бытовой установки. Жироуловитель — полностью герметичная емкость со съемной крышкой, изготовленная из пищевого пластика и разделенная на несколько секций. К крайним из них подведены патрубки, которые врезаются в сточный трубопровод. Устанавливается под мойку.

Жироуловитель относят к септикам. Через него проходит вся использованная вода. Основной принцип работы установки заключается в разности плотностей воды и жира. Сначала стоки попадают через входной патрубок в емкость. Поскольку жир менее плотный, то его частицы всплывают на водной поверхности и благодаря установленным поперек перегородкам удаляются оттуда в специальный накопитель. Удалить накопившийся жир в бытовом жироуловителе можно лишь вручную.

Изготовление жироуловителя своими руками

Чаще всего для изготовления этого агрегата применяют такие материалы, как сталь, пищевой пластик, стеклопластик и полипропилен. Мы рассмотрим наиболее простой вариант — изготовление пластмассового прибора.

Совет. Если у вас в хозяйстве есть ненужные изделия из безвредного пластика, то можно смело использовать их для создания емкости агрегата.

Прежде, чем приступить непосредственно к созданию конструкции, важно сделать основные расчеты, которые помогут вычислить оптимальный объем установки для определенной системы подачи воды. Для начала вычислим производительность создаваемого агрегата

Итак, используем следующую формулу: Р=nPs, где

• Р — производительность септика, л/с;
• n — количество моек в комнате;
• Рs — скорость подачи воды (обычно равна 0,1 л/с).

После того, как нам стала известна величина производительности конструируемого агрегата, определим необходимый объем конструкции по формуле: V=60Pt, где

• t – средняя длительность оседания жировых кислот (около 6 мин.);
• P — уже известная нам производительность агрегата.

Делаем чертеж установки согласно полученным размерам. Теперь можно приступать к подготовке инструмента и материалов:

• материал для корпуса установки (в нашем случае — пищевой пластик);
• сантехнический силикон;
• строительный клей;
• кусок трубы из термопластика диаметром 5 см;
• колено из термопластика диаметром 5 см;
• тройник из термопластика диаметром 5 см.

Первым делом нужно нарезать детали для корпуса. Используем для этого ножовку по металлу /электролобзик. Сначала склеиваем стороны (корпус) нашей конструкции, только после этого фиксируем дно. Затем устанавливаем внутренние перегородки (их высота должна составлять 2/3 высоты боковых стенок). Стыки делаем герметичными при помощи силикона.

Устанавливаем в собранную конструкцию колено (оно будет выполнять роль входного патрубка). Из куска трубы и тройника мастерим выходной патрубок. Осталось дело за малым — верхняя крышка для конструкции. В местах ее соприкосновения с корпусом фиксируем резиновый уплотнитель. Можно переходить к установке агрегата в рабочую зону.

Особенности монтажа конструкции

Установка жироуловителя — довольно несложный процесс, но он требует соблюдения определенных правил:

1. Первым делом определяем место для установки агрегата.
2. Проверяем и подготавливаем поверхность, на которую будем устанавливать конструкцию (она должна быть абсолютно горизонтальной).
3. Подготавливаем все крепежные элементы для фиксации установки к трубопроводу (хомуты, фитинги и т.д.).
4. Подводим входной патрубок к канализационному стоку, а выходной — к системе водоотведения.
5. Проводим тестирование установки, дождавшись первой очистки. Если агрегат прошел проверку — можно закрывать установку.

Вот, собственно, и все. На деле, как вы могли убедиться, соорудить и установить жироуловитель для домашнего использования довольно несложно. Главное, будьте аккуратны, внимательны и точны. Желаем удачи!

Что понадобится из инструментов?

Зачем приобретать жироуловитель бытовой под мойку (в Екатеринбурге или других городах, неважно), если его легко можно сделать самостоятельно? А для этого не обойтись без некоторых инструментов и материалов:

— электролобзика или пилы;

— резиновой уплотнительной ленты с клейкой основой.

Понадобятся и сами детали. И в первую очередь стоит позаботиться о покупке нужного ящика, который будет использован в качестве резервуара.

Размеры могут быть и больше расчетных, что пойдет только на пользу. Помимо самой емкости для сбора жира не обойтись без колена с тройником диаметром 5 см (2 шт.) и невысокого патрубка (10 см), чтобы сделать перегородку. Небольшой отрезок патрубка 5 см с раструбом и резиновым хомутом тоже будет полезен.

Что такое сепаратор жира

Сепаратор для жира нужен для очистки сточных вод, которые текут по трубам. Его можно установить внутри самого помещения, так и снаружи. В этом случае жир не попадёт в канализационные трубы, и не возникнут дурные запахи.

Сепаратор жира изготавливают из разных материалов. Чаще всего применяют нержавеющую сталь и полиэтилен, так как это дешёвые и в тоже время прочные материалы.

Конструкция сепаратора представляет собой две составные части:

• Отстойник;
• Специальное фильтрующее устройство.

В отстойнике, во время работы бытового жироуловителя, скапливается весь жир, который идёт в воде, например, после грязной посуды.

Принцип работы сепаратора жира основывается на физических и химических свойствах различных веществ. Лёгкие вещества во время слива, такие как жир и масло, собираются в верхнем слое емкости. Тяжёлые вещества сразу идут на дно. Материал самого бака не реагирует на агрессивную среду в виде жиров и масел, а крышка для вентиляции не даёт проникнуть вонючим запахам, которые отложились внутри жироуловителя.

Если вы владеете баром, кафе, столовой, рестораном или просто хотите, чтобы в вашем доме не засорились трубы, то приобретайте сепаратор жира. Он поможет вам остановить жир до того, как он проникнет в канализационные трубы.

Особенности устройства

Что такое жироуловитель – это ёмкость, которая расположена на пути стоков из заведений общепита: ресторанов, столовых, кафе, чебуречных, производств по выпуску пищевых продуктов, частных домов и квартиры, устремляющихся в санитарный коллектор.

Предназначение резервуара:

• отделение, сбор и удаление масла и жира из стоков;
• защита канализации и очистных резервуаров от возможных жировых пробок;
• экономия на обслуживании канализационной системы.

Достаточно присоединить жироловку к сточной трубе, можно будет избежать многих проблем, свойственных предприятиям общепита и производствам, связанным с изготовлением продуктов питания.

Приобретение этого несложного устройства, отделяющего жировые отходы от воды, позволит сэкономить средства на очистку водоотводящих труб.

Правильно подобранные приборы для ловли жира и защиты стоков способны помочь тем, кого беспокоят засоры канализационных труб и связанные с этим проблемы. Без такого оборудования точку общепита открывать нельзя, большое количество жировых стоков наносит вред канализации.

Принцип действия жироуловителя

Правильная установка и эксплуатация сепаратора невозможна без понимания принципов его действия, а также выбора оптимальной для вас модели. Рассмотрим подробней эти вопросы.

Несмотря на то, что жироуловители предназначенные для бытового использования появились относительно недавно, они являются прямыми «потомками» своих давних промышленных аналогов. Например, уже многие десятилетия жироловки работают в технологических цепочках городских очистных сооружений, пищевых и химических производств. Не зависимо от конфигурации, мощности или места установки сепараторы, зачастую, отличаются простотой устройства, а также своей энергонезависимостью. В самом простом случае – это двухсекционная емкость (см.рисунок ниже), в которой происходит расслоении сточных вод на жидкую и жировую фазу.

Эффект очистки проявляется в результате процессов флотации и коалесценции жировых примесей. Следствием этих физических явлений становится то, что маслянистые вещества концентрируются в верхней части емкости, формируя сгустки, тогда как твердые включения под действием гравитации оседают на дно. Подобная незатейливая технологическая схема позволяет, даже оборудованию бытового исполнения, обеспечивать осветление стоков:

• по жировой составляющей не – менее 50-60%;
• по твердым взвесям – порядка 50%.

Предназначение

Прежде всего, он защищает внутреннюю поверхность труб канализационной системы от налипания жира. Ведь со временем тот образует очаги сбора грязи внутри системы. Это приводит к ее частым засорам.

Еще одной причиной установки такого уловителя в канализационной системе частного дома является то, что жировые включения забивают поры грунта в дренажных колодцах или сточных канавах. Это снижает их впитывающие свойства, а значит, приводит к быстрому их заполнению.

На дне уловителя также оседают мелкие твердые частицы (песок, камни и т.п.)

Принцип его работы основан на разности плотностей жира и воды. Жировые включения, имеющие меньшую плотность, со временем поднимаются на поверхность сточных вод. Правда, этот метод эффективен при температуре стоков канализации не выше 40°C.

Устройство

По своей сути, жироуловитель – это гидрозатвор с резервуаром большой емкости. У него также есть входной и выходной патрубки, погруженные в сточные воды. Резервуар разделен на три (необязательно равные) части двумя перегородками. Жир, скапливающийся на поверхности воды (уровень которой остается постоянным), периодически должен удаляется. Для того чтобы это было удобно делать своими руками, емкость имеет съемную крышку.

Почему стоит сделать жироуловитель самостоятельно

Благодаря тому, что такое фильтрующее устройство достаточно простое, не имеет движущихся частей, энергонезависимо, сделать жироуловитель своими руками совсем не сложно. К тому же цены имеющихся в продаже моделей неоправданно высоки.

Определение объема жироуловителя

Параметры промышленной установки рассчитываются, исходя из возможного пикового сброса воды из имеющихся моек. Бытовые жироуловители под мойку рассчитываются, исходя из напора водопроводной системы дома.

Приблизительный объем резервуара Vж рассчитывается по формуле:

q – усредненный секундный расход воды кухонной мойки, приблизительно равный 0,12 литров;

N – количество моек, подключенных к жироотделителю;

t – время продолжительности оседания жира, которое составляет 6,4 минуты.

Таким образом, объем резервуара под одну домашнюю мойку составляет:

Vж =60*0,12*1*6,4 = 46 литров.

Приблизительно на эту цифру и стоит ориентироваться при выборе размеров резервуара.

Делаем уловитель сами

Последовательность действий такова:

1. Определяем место, где будет размещен жироуловитель. Обычно его устанавливают непосредственно под кухонную мойку. Также возможно его размещение в подвальном помещении или на улице, правда, при этом лучше защитить его от внешних воздействий и атмосферных осадков. Согласно нормам пожарной безопасности, запрещается его установка и эксплуатация у легко воспламеняющихся предметов.
2. Ищем емкость необходимого объема и подходящих размеров. Она может быть выполнена из нержавеющей стали или пластика (стеклопластика). Очень часто используются, например, пластмассовые ящики для детских игрушек. Крышку будущего резервуара можно дополнительно уплотнить силиконом или резиновыми прокладками.
3. Подготавливаем трубы для входного и выходного патрубка. Для них можно использовать обычные ПВХ трубы для канализации. Конфигурация и длина входного патрубка определяется расположением слива мойки. А плечо выпускной трубы, опущенной в резервуар, должно не доходить до дна емкости на 2-3 см.
4. Размечаем и сверлим отверстия под эти трубы. Входной патрубок крепится в 5-7 см от верхнего края. Выходной патрубок монтируется в противоположной стенке на 10-15 см ниже входного. Они не обязательно должны располагаться строго посередине. Поэтому есть возможность их смещения для экономии места под мойкой. В пластмассовых емкостях удобно сделать такие отверстия с помощью детского прибора для выжигания по дереву. Это поможет избежать растрескивания стенок резервуара.
5. Трубы монтируются с помощью переходных сальников или уплотнителей и эпоксидной смолы.
6. Вырезаются и устанавливаются перегородки в жироуловитель таким образом, чтобы первая из них не доходила до дна резервуара на 5-10 см, а вторая, крепясь ко дну, составляла 2/3 от высоты емкости. Закрепляем их с помощью термоклея так, чтобы получилось 3 отсека. Если стенки емкости недостаточно прочны, то она может изменить форму при заполнении водой. Это может вызвать разрушение клеевого соединения. В этом случае стенки можно усилить, обхватив емкость резиновыми жгутами из автомобильной резины. Термоклей можно заменить на эпоксидную смолу, а места крепления перегородок усилить подходящими профилями или уголками.
7. Иногда перегородки устанавливаются по диагонали резервуара и распираются болтами большой длины.

Так как брожение внутри сосуда идет неактивно, обустройство вентиляционных отверстий не требуется.

Чистка жироуловителя

Лучше всего проводить чистку резервуара, предварительно демонтировав его. Выполнять мойку его внутренних поверхностей лучше всего струей обычной воды под давлением с использованием химических средств для чистки.

Совет. Чтобы не прерывать работу канализационной системы на это время, можно использовать еще один жироуловитель, сделанный своими руками.

Периодичность чистки определяется экспериментально в процессе эксплуатации. Также рекомендуется использовать биологически активные добавки в резервуаре. Сделать своими руками жироуловитель для домашней канализации просто и недорого. Он легко монтируется, прост в эксплуатации. При этом его эффективность сравнима с промышленными образцами.

Жироуловитель под мойку

Разновидности фильтров, улавливающих жир

Для вытяжки можно использовать две разновидности приборов, они могут быть жиропоглощающими или угольными. Последние виды выполняют тонкую очистку, удаляют запах, пар или вредный газ. Основным веществом, входящим в состав такой модели, является активированный уголь. Если вытяжная система отводит воздух, то такие фильтры не используют.

Жировой фильтр выполняет грубую очистку, удерживает жир или копоть, он служит хорошей защитой внутренних элементов вытяжки, это позволяет сделать систему более долговечной. Такой элемент улавливания жира разделяется на три вида.

1. Существуют модели одноразового использования, они могут быть бумажными, синтепоновыми или флизелиновыми. На поверхности прибора стоят специальные отметки, которые исчезают при необходимой замене фильтра.
2. Акриловый вид является многоразовым, его подвергают мойке около одного раза за месяц с помощью мыльной слегка теплой водой. Отжимать элемент запрещается, так как его можно повредить.
3. Алюминиевый фильтр также можно мыть или чистить, то есть он также считается многоразового использования.

Обслуживание

Работа по обслуживанию жироуловителя начинается с процесса очистки накопителя. Его надо вытащить, выбросить в мусор жир и масла. Чтобы определить, как часто жироуловитель требуется чистить, необходимо несколько дней подряд проводить данные работы. В перспективе будет ясна периодичность очистки установки.

Кроме этого, примерно один раз в полгода требуется открыть жироловку и произвести дезинфекцию. Такие работы необходимы для предотвращения вредных бактерий и микроорганизмов.

Монтаж жироуловителя

Монтаж жироуловителя под мойку

Установка жироуловителя достаточно проста. Чтобы своими руками смонтировать прибор, необходимо следовать следующей инструкции:

1. Выбирается место для установки сепаратора. Это должна быть ровная и твердая поверхность, к которой легко получить доступ. Чаще всего жироуловитель устанавливают непосредственно под мойкой или вблизи посудомоечной машины.
2. Устанавливается фильтр-жироуловитель.
3. Входной патрубок сепаратора подключается к канализационной трубе мойки или трубе, где соединились мойка и моющая техника. В месте подсоединения используется резиновая прокладка, поставляющаяся в комплекте с прибором.
4. Выходной патрубок выводится в канализацию. Для соединения труб так же, как и в предыдущем пункте, используется прокладка.
5. Жироуловитель наполняется водой для проверки герметичности его соединений с трубами.
6. Система закрывается крышкой аппарата.

Пример правильно установленного прибора

Сепаратор подключен и проверен. Устройством можно пользоваться.

Установка жироуловителя на приусадебном участке

Произвести монтаж сепаратора на приусадебном участке – более сложная задача, чем установка прибора дома. Для того чтобы самостоятельно произвести установку, надо выполнить следующие действия:

Изначально подобрать место для установки фильтра

Важно учесть дальнейшую планировку участка и возможные ландшафтные работы. Выкапывается яма необходимых размеров. При проведении этой работы следует учесть, что на дне углубления должна присутствовать твердая отсыпка и крышка сепаратора должна выступать на 3-4 см над уровнем земли. На дне ямы делается твердая опалубка из смеси песка и цемента. Если на участке песчаные или суглинистые почвы, то применяемая смесь разводится в соотношении 1:5

Если почва более неустойчивая, то количество цемента в растворе требуется увеличить. После полного затвердения подготовленной основы можно приступать к дальнейшей установке прибора. Корпус жироуловителя, для устойчивости и избегания перекосов, анкерными болтами крепится к твердой основе. Во избежание осыпания грунта вокруг жироуловителя сооружается фанерная опалубка. Для использования прибора в холодных климатических условиях потребуется применение любого теплоизоляционного материала, например, минеральной ваты или пенопласта.

Если на участке песчаные или суглинистые почвы, то применяемая смесь разводится в соотношении 1:5. Если почва более неустойчивая, то количество цемента в растворе требуется увеличить. После полного затвердения подготовленной основы можно приступать к дальнейшей установке прибора. Корпус жироуловителя, для устойчивости и избегания перекосов, анкерными болтами крепится к твердой основе. Во избежание осыпания грунта вокруг жироуловителя сооружается фанерная опалубка. Для использования прибора в холодных климатических условиях потребуется применение любого теплоизоляционного материала, например, минеральной ваты или пенопласта.

Минеральная вата и пенопласт – подходящие теплоизоляционные материалы

1. Входной патрубок прибора соединяется с канализационной трубой. После соединения место стыка рекомендуется обработать герметиком.
2. Выходной патрубок сепаратора присоединяется к дальнейшей системе водоотведения. Место стыка труб также обрабатывается герметиком.
3. Оставшееся пространство ямы засыпается выкопанным грунтом (применяется метод обратной засыпки, при котором используется земля, извлеченная именно с этого места).

Установка жироуловителя на улице

При установке жироуловителя на улице необходимы фановые стояки. Эти трубы используются для отведения из системы канализации излишних газовых скоплений, способных повредить оборудованию. Если на приусадебном участке предполагается проводить много времени и в большой компании, то есть сточных вод будет много, то рекомендуется использовать не только основную, но и дополнительную фановую трубу.

Если при монтаже жироуловителя соблюдены все основные правила и требования, то проблем с эксплуатацией и дальнейшим обслуживанием прибора никогда не возникнет.

Полезные рекомендации

Некоторые полезные советы могут поспособствовать успешной сборке агрегата:

Для эффективности вместо клея можно использовать более сильное фиксирующее средство – эпоксидная смола и уголки.

По ходу производства бытового жироуловителя своими руками допускается ставить перегородки не строго вертикально, но и в диагональной плоскости, воспользовавшись распорками (длинные болты).

Нет необходимости располагать входные и выходные отверстия по центру резервуара. Небольшое смещение их в сторону позволит сэкономить пространство под раковиной.

Лобзиком не всегда удается сделать отверстия, избежав при этом появления трещин. Поэтому его можно заменить детским выжигателем по дереву.

Что касается вентиляции, то ее можно и не делать за счет медленной реакции брожения, которая протекает в фильтре.

Стоит заметить, что фильтр будет эффективно работать при температуре воды не более 40 °C. Если для мытья посуды и прочих нужд этого недостаточно, то аппарат следует устанавливать как можно дальше от мойки, чтобы вода успевала остыть.

Технология установки оборудования

Процесс монтажа сепаратора жира может осуществляться различными способами. Выбирать оптимальный тип установки надо в зависимости от вида и особенностей уловителя жира. Рассмотрим несколько вариантов монтажа сепараторов.

Установка уличного жироуловителя

Процедура монтажа промышленной ловушки жира – сложная и трудоемкая. Поэтому большинство покупателей ловушек предпочитают доверить установку оборудования специалистам.

Для того, чтобы выполнить монтаж самостоятельно, необходимо провести ряд подготовительных работ:

• Подбираем место для установки. При выборе следует учитывать особенности планировки участка, а также возможность выполнения ландшафтных работ в будущем.
• Определяем размер ямы для монтажа устройства – ее глубина должна быть такой, чтобы крышка уловителя жира была примерно на 4 см выше, чем поверхность земли.
• Выкапываем яму. На самом дне оборудуем твердую опалубку, в которую зальем смесь песка и цемента. Для песчаных грунтов и суглинков оптимально подойдет раствор, приготовленный в пропорции 1:5.
• Ждем пока раствор затвердеет, по минимуму это 14 дней.

Когда подготовка основания под установку завершена, можно приступать непосредственно к монтажу оборудования. Для этого устанавливаем на бетонном основании корпус уловителя жира и надежно закрепляем устройство петлям, заложенным в самодельную бетонную плиту в период заливки. Если петли забыли поставить, то их можно закрепить анкерными болтами.

Теперь вокруг установленного в котлован оборудования сооружаем своеобразные фанерные стенки. Этот процесс необходим для предотвращения осыпания грунта. Если планируется эксплуатировать сепаратор в холодном климате, тогда его надо укрыть теплоизоляционным материалом. Для этого подойдет минеральная вата или пенопласт.

Осталось подключить уловитель жира к коммуникационным сетям. Для этого выходной патрубок оборудования надо соединить с системой водоотведения. Стыки необходимо обработать герметиком. А входной патрубок устройства подключаем к канализационной трубе. Место стыковки элементов промазываем герметиком.

Все свободное пространство, образовавшееся между вокруг корпуса жироуловителя, засыпаем грунтом. Обычно используется обратная засыпка, в ходе которой в проем надо засыпать грунт, выкопанный из этого места на этапе рытья ямы.

Нельзя забывать про необходимость установки фанового стояка. Он требуется для отвода лишних газов, скопившихся в канализационной системе. Если на систему отведения стоков будет большая нагрузка, лучше установить сразу несколько стояков. Датчик накопления жира, который установлен внутри оборудования предупредит вас о необходимости проведения процедуры очистки.

Уличные жироуловители чаще очищаются специалистами специализированных компаний с использованием насосов или спецтехники

Установку и монтаж промышленных ловушек жира рекомендуется осуществлять с привлечением профессиональных монтажников. Они должны иметь разрешения и для проведения всего спектра работ.

Также профессиональные специалисты имеют необходимое для монтажа строительное оборудование, поэтому они могут выполнить необходимые процедуры для стабильной и длительной работы оборудования.

Монтаж уловителя жира внутри помещения

Установка бытового сепаратора под мойкой – более простой процесс, чем монтаж оборудования на улице. Для этого сначала предстоит выбрать оптимальное место для монтажа оборудования.

Оно должно находиться на легкодоступной, твердой и максимально ровной поверхности, поблизости от сантехнического оборудования.

Осталось выполнить ряд последовательных действий:

• Выводим выходной патрубок оборудования в систему канализации. На месте соединения нужно установить резиновую прокладку, которая идет в комплекте с прибором.
• Подключаем входной патрубок ловушки к выходной трубе саноборудования или к трубопроводу (на месте соединения мойки и моющей техники), не забыв поставить специальную прокладку.
• В жироуловитель набираем необходимое количество воды для проверки устройства на герметичность.

Если проверка прошла успешно, можно устанавливать на ловушку жира крышку. С установкой крышки монтаж оборудования можно считать завершенным.

Более подробно о том, как выбрать и установить жироуловитель под мойку, читайте в этом материале.

Способы очистки

Любой жироулавливатель, устанавливаемый под мойки, необходимо периодически очищать от скопившихся в нем отходов. В противном случае возникнет засор — протечка мусора в трубопровод исключена, однако, это не значит, что надо запускать ситуацию. При регулярном обслуживании, жироловка простоит в разы дольше, а вам не придется сталкиваться с неожиданностями в виде необходимости сливать застоявшуюся воду в ведро.

Как чистить изделие из пластика? Домашние агрегаты наиболее просты в использовании, обычно представляя собой овальную конструкцию с крышкой на резьбе. Залезьте под раковину и раскрутите жироуловитель своими руками. Очистите ножом или тряпкой стенки. Обратите внимание на отверстия и щели, при необходимости вытащите прокладки, подвергнув их обработке.

Промышленные: устройство жироуловителя этого типа идентично предыдущим. Выделяется он лишь крупными размерами и наличием закрытых на болты крышек. Для его обслуживания понадобятся соответствующие инструменты. Учитывая количество собираемых веществ, скорее всего, придется использовать химию. Сегодня ряд компаний предлагает услуги по очистке подобных систем.

Жироуловитель под мойку следует выбирать, отталкиваясь от его производительности. Устройство должно свободно пропускать используемый человеком поток жидкости.

Критерии подбора и основные производители

Чтобы выбрать необходимое устройство в первую очередь необходимо исходить из его назначения. От этого зависят эксплуатационные параметры сепараторов. Например, для бытовых целей производительность будет достаточна в пределах 0,1-2 литров в секунду. Но эти характеристики совершенно не подходят для очистки стоков, поступающих в канализацию из столовой, кафе или ресторанов, для этой задачи потребуются промышленные модели с соответствующими техническими характеристиками.

Стоит заметить, что многие промышленные модели (например, для цехов, где налажено производство молочной продукции) оснащаются дополнительным оборудованием, повышающим эффективность обслуживания. Это могут быть автоматические насосы для откачки стоков, датчики заполнения и т.д.

Немаловажным фактором является и материал, из которого изготовлен корпус бака, он может быть пластиковым, стеклопластиковым или из нержавеющей стали. В промышленных устройствах колодец нередко делают бетонным.

Бытовые очистители, как правило, изготавливаются из пластика, что объясняется невысокой стоимостью материала, а также его следующими полезными свойствами:

• небольшой вес, что существенно упрощает монтаж и обслуживание;
• длительный срок эксплуатации (не менее 30 лет);
• безвредность для человека.

Жироуловители из полипропилена «Термит»
Такие устройства рассчитаны на бытовое использование или установку в небольших предприятиях общепита.

Сепараторы из стеклопластика. Отличительная особенность таких корпусов высокая механическая прочность и устойчивость к агрессивным химическим веществам

Такие характеристики отлично подходят для промышленных моделей, особенно принимая во внимание тот факт, что допускается установка вне помещения

Стеклопластиковые жироуловители Флотенк

Стеклопластиковые корпуса устойчивы к любым погодным условиям, имеют небольшой вес и легко подаются очистке.

Корпуса из нержавеющей стали, как правило, используются для изготовления промышленных сепараторов. Характерные особенности:

• длительный срок службы;
• высокие гигиенические свойства;
• презентабельный внешний вид.

Перечисленные характеристики, как нельзя лучше, соответствуют требованиям предприятий общественного питания.

Сепаратор из нержавейки производства ACO Group

Единственный недостаток, ограничивающий применения такого корпуса, – высокая цена.

При выборе производителя рекомендуем отдать предпочтение известным брендам, например таким, как: Эколайн, Alta, Пятый Элемент, Термит и т.д. Также заметим, что отечественные изделия по качеству не уступают зарубежным, а стоят существенно дешевле. Что касается неизвестных производителей из Поднебесной, тут как всегда, качество необходимо проверять на месте.

Способы чистки емкостей от отложений ↑

С очисткой бытовых жироловок под мойку не возникнет проблем. Они обычно небольшого объема, поэтому их легко отключить от канализации и вычистить вручную. Производительность таких приборов составляет 0,1-2 л/с. Модели большей производительности считаются промышленными, и для их обслуживания приходится прибегать либо к насосам, либо к спецтехнике.

Промышленные модели оснащены автоматикой, которая контролирует уровень загрязнение и сигнализирует о необходимости проведения профилактического обслуживания. В бытовых приборах такие устройства чаще всего не предусмотрены, приходится регулярно проверять емкости. Ниже предлагаем подробную видеоинструкцию по ручной чистке сепаратора жира.

Чистка промышленного жироуловителя

Пошаговая видеоинструкция по обслуживанию ↑

При выборе и изготовлении жироуловителя под мойку своими руками обращайте внимание на качество материала, из которого изготовлен корпус. От этого зависит срок службы прибора

Пластиковые и стеклопластиковые модели плохо противостоят сильным ударам, поэтому нужно позаботиться о правильной установке приборов. Если планируете покупать устройство промышленного производства, отдайте предпочтение изготовителям, предоставляющим гарантию. В остальном приборы разных марок мало отличаются друг от друга.

При выборе такого интуитивно понятного и простого предмета меблировки важно уделить внимание деталям, ведь тумба под мойку для кухни может стать и дополнительным …

Как выбрать или сделать своими руками удобную тумбу под мойку для кухни

Есть расхожая шутка, что любители путешествовать нередко бывают в столице квартиры – кухне. Это действительно самое посещаемое место в доме. Здесь собираются …

КС-Ж-2В – от 45 000 рублей

КС-Ж – линейка энергонезависимых жироловок колодезного типа. Разработана для очистки промышленного стока перед сбросом в общегородскую канализацию. «2В» – вертикальная компоновка устройства. Устанавливается в грунт, вычищается через люк.

Преимущества «младшей» модели линейки КС-Ж – производительность и рабочий объем устройства. Благодаря которым эффективно обрабатывается поток до 300 литров в минуту. Минимальный межсервисный интервал устройства – полгода.

Из минусов – потребуются постоянные вложения: за расчёт – проектировщику, за подготовку места и монтаж прибора – профильным мастерам, за очистку – профессионалу-ассенизатору. Для контроля текущего уровня жира лучше всего использовать настраиваемый датчик, который предлагается производителем в качестве опции.

Производительность, м³/ч	7.2
Пиковый сброс, л/мин	300
Габариты (высота/диаметр), мм	1300/800
Электрооборудование	Энергонезависимый, опционально монтируются датчики плотности среды.
Страна-производитель	Россия

Промышленные КС-Ж в видео от производителя:

Источники

Критерии подбора и основные производители

Чтобы выбрать необходимое устройство в первую очередь необходимо исходить из его назначения. От этого зависят эксплуатационные параметры сепараторов. Например, для бытовых целей производительность будет достаточна в пределах 0,1-2 литров в секунду. Но эти характеристики совершенно не подходят для очистки стоков, поступающих в канализацию из столовой, кафе или ресторанов, для этой задачи потребуются промышленные модели с соответствующими техническими характеристиками.

Стоит заметить, что многие промышленные модели (например, для цехов, где налажено производство молочной продукции) оснащаются дополнительным оборудованием, повышающим эффективность обслуживания. Это могут быть автоматические насосы для откачки стоков, датчики заполнения и т.д.

Немаловажным фактором является и материал, из которого изготовлен корпус бака, он может быть пластиковым, стеклопластиковым или из нержавеющей стали. В промышленных устройствах колодец нередко делают бетонным.

Бытовые очистители, как правило, изготавливаются из пластика, что объясняется невысокой стоимостью материала, а также его следующими полезными свойствами:

• небольшой вес, что существенно упрощает монтаж и обслуживание;
• длительный срок эксплуатации (не менее 30 лет);
• безвредность для человека.

Такие устройства рассчитаны на бытовое использование или установку в небольших предприятиях общепита.

Сепараторы из стеклопластика. Отличительная особенность таких корпусов высокая механическая прочность и устойчивость к агрессивным химическим веществам

Такие характеристики отлично подходят для промышленных моделей, особенно принимая во внимание тот факт, что допускается установка вне помещения

Стеклопластиковые корпуса устойчивы к любым погодным условиям, имеют небольшой вес и легко подаются очистке.

Корпуса из нержавеющей стали, как правило, используются для изготовления промышленных сепараторов. Характерные особенности:

• длительный срок службы;
• высокие гигиенические свойства;
• презентабельный внешний вид.

Перечисленные характеристики, как нельзя лучше, соответствуют требованиям предприятий общественного питания.

Единственный недостаток, ограничивающий применения такого корпуса, – высокая цена.

При выборе производителя рекомендуем отдать предпочтение известным брендам, например таким, как: Эколайн, Alta, Пятый Элемент, Термит и т.д. Также заметим, что отечественные изделия по качеству не уступают зарубежным, а стоят существенно дешевле. Что касается неизвестных производителей из Поднебесной, тут как всегда, качество необходимо проверять на месте.

При выборе модели сепаратора необходимо принимать во внимание место его установки. Существуют модели, предназначенные для монтажа внутри помещения или (и) вне его

Существует три варианта установки в доме:

• под раковиной или мойкой;
• в подвале;
• в отведенном для этой цели помещении.

В быту, как правило, используют первый вариант. Кратко распишем очередность действий при установке бытового сепаратора:

• Выбираем, где будет находиться устройство. Для этого подходит любая поверхность с ровным и твердым покрытием. Поскольку в процессе эксплуатации жироуловителю требуется регулярная чистка, то необходимо обеспечить к нему свободный доступ. Наилучший вариант – место под раковиной или рядом с ней.
• Устанавливаем сепаратор на выбранное место.
• Шланг слива мойки соединяем с входным патрубком. Для обеспечения герметизации стыка используем прокладки из резины (как правило, поставляются с устройством), в качестве дополнительной меры безопасности можно использовать силиконовый герметик.
• Сливной патрубок подключаем к канализационному стоку (лучше всего для этой цели использовать гофрированный шланг соответствующего диаметра), не забывая при этом про резиновые уплотнители.
• Заполняем конструкцию водой, с целью проверки герметичности. При обнаружении течи устраняем ее.
• Закрываем верхнюю крышку, после чего устройство готово к работе.

Наружный вертикальный или обычный жироуловитель монтируется в грунт по тому же принципу, как и септик, описание этого процесса можно найти на нашем сайте.

Как выбрать прибор для дома

Первоначальный этап выбора жироуловителя осуществляется не в строительном магазине или интернете, а в планируемом месте его установки. Перед покупкой устройства необходимо определиться с рядом параметров, которые помогут сузить варианты выбора до нескольких моделей.

Прежде всего стоит оценить:

1. Размеры свободного пространства под мойкой. Следует учитывать, что сверху должно оставаться пространство для снятия крышки, а по бокам – для присоединения труб.
2. Диаметр канализационных труб в кухне. Лучше купить жироуловитель с аналогичным размером отверстий, чтобы не использовать дополнительные пластиковые переходники.
3. Количество обслуживаемых моек. При расчете производительности нужно учитывать одновременное поступление стоков со всех открытых кранов.
4. Характеристики стоков. При большом количестве твердых частиц в сливаемой воде рекомендуется устанавливать модели жироуловителей с несколькими перегородками.
5. Наличие канализационного стояка или фановой трубы возле мойки – канал необходим для предупреждения срыва гидрозатвора на сифоне. Модели с воздуховодом являются предпочтительными, но возможность их подключения к канализационному стояку есть не в каждой квартире или доме.
6. Наличие свободного пространства для работ по обслуживанию оборудования. При изымании жира отходы с неприятным запахом могут попадать за корпус жироуловителя, поэтому должна быть возможность уборки этого пространства
7. Материал корпуса. Для установки под мойку будет достаточно обычного пластикового жироуловителя, но если он будет открыт для обозрения, то можно купить более дорогую и эстетичную модель из нержавеющей стали.
8. Объем мойки. Иногда требуется залпом сбросить воду из полностью набранной раковины. Это количество жидкости является одной из характеристик жироуловителя и обязательно указывается в инструкции.

После учета всех вышеописанных нюансов можно приступать к непосредственному выбору подходящего устройства из предложенных на рынке вариантов.

Цена бюджетного пластикового жироуловителя примерно соответствует стоимости мойки вместе с мебелью, краном и сифоном, поэтому планировать его покупку нужно заранее (+)

Цена пластиковых моделей зависит в основном от объема бака и сложности внутреннего устройства. При одинаковых параметрах лучше выбирать вариант дешевле, потому что более дорогая модель вряд ли окажется качественней.

Классификация фильтров

Что касается разновидностей, то приборы подразделяются на разные типы в зависимости от ряда критерий. Общая классификация выглядит следующим образом:

1. Исходя из материала использования:

• пластик;
• стеклопластик;
• нержавеющая сталь;
• полипропилен;
• пищевая пластмасса.

2. По способу монтажа:

• под мойку;
• для подвалов;
• для специально отведенных помещений.

3. С учетом производителя:

• «Альта». Подходит для канализационных труб небольшого сечения, а стоимость на российском рынке одна из оптимальных.
• Flotenk. Этот бытовой жироуловитель может быть установлен не только в помещении, но и снаружи. За счет надежности такие приборы популярны среди владельцев небольших кафе и ресторанов.
• Labko. Пользуются большой популярностью среди профессионалов общепита.
• Evo Stok. Модели, у которых сепаратор изготовлен из армированного пластика и полипропилена. Актуальны для бытового использования.
• Helyx. Фильтры разработаны преимущественно для предприятий промышленного назначения.
• «5 элемент». Помимо рядовых потребителей, эти фильтры идеальны для промышленных объектов.

Стоимость перечисленных моделей примерно одинакова. То же самое можно сказать и про принцип действия.

Как выглядят типовые модели жироуловителей?

Простота устройства этих сантехнических приборов позволила достаточно быстро наводнить рынок разнообразными моделями как отечественного, так и импортного производства – от сертифицированных до кустарных. При этом градация всего ассортимента сепараторов осуществляется по следующим подгруппам:

Если выделить сегмент жироуловителей бытового назначения, то их рабочие емкости чаще всего производятся из полимерного сырья, нередко из полипропилена. Корпус прибора обычно имеет вид монолитного контейнера с герметичной крышкой, разделенного внутри перегородкам на несколько отсеков. Перегородки или отсеки для осуществления сепарации содержимого емкости размещаются на разных уровнях.

Использование пластмасс для производства бытовых жироловок позволяет получать легкие не подверженные коррозии изделия с достаточно прочными корпусами. Их средний расчетный срок службы доходит до 25 лет и выше, а компактные размеры позволяют прятать оборудование под мойку, инсталлировать в мебель или квартирные строительные конструкции.

Установка

Монтаж жироловки – процесс несложный, особенно если всё продумать заранее и создать нужные для эксплуатации устройства условия.

Где установить

Бытовые устройства жироотделения могут быть установлены в здании либо на улице (в загородном доме — перед септиком внешней канализации. В кафе, ресторане или столовой сепараторы могут быть установлены в отдельной комнате, в посудомоечном помещении, в подвале или на улице. Промышленные – в цехах и на ОС.

Для уличной установки сепаратора требуется обустроить место – выкопать углубление, выровнять и забетонировать площадку под жироотделитель. Это устройство требует тщательной подготовки. Для монтажа уличного сепаратора обычно обращаются к специалистам.

Для установки жироотделителя под мойкой нужно предварительно точно замерить расположение мебели, узлов канализации для того, чтобы устройство вписалось оптимально. Нужно обеспечить зазор между сепаратором и стенками мебели не менее 3-4 см, а также предусмотреть наличие свободного доступа к жироотделителю для его обслуживания.

Как установить

Для установки жироуловителя необходимо правильно выбрать и подготовить место. Место для монтажа должно быть по максимуму ровным. Нужно помнить, что устройство в процессе эксплуатации заполняется водой, поэтому вместо лёгкого ПХВ корпуса рассчитывать нужно на тяжёлый агрегат весом никак не менее 40 кг. Это только статическая нагрузка. К ней нужно прибавить нагрузку динамическую, потому что вода, порционно поступающая в корпус сепаратора, неизменно порождает вибрации. Лёгкая полочка или полка на слабых креплениях этого трясущегося монстра не выдержит.

Необходимо обеспечить достаточно места, чтобы сепаратор и его трубы поместились в одном отделении (шкафчика), а не соединялись друг с другом через стенки мебели. Ведь смещение тяжёлого сепаратора (по тем или иным причинам) вызовет поломку труб, свобода которых ограничена отверстием в стенках мебели. Поэтому правильный вариант монтажа при недостатке места под мойкой смотрите на картинке.

Процесс сборки прописан в инструкции. Монтаж жироуловителя не сложен. Главное – убедиться, что внутри устройства всё в порядке (убедиться можно ещё при покупке). Далее требуется:

1. Установить корпус на облюбованное место,
2. подсоединить его к сливу мойки при помощи гофрированной трубы,
3. вывод корпуса подключить к системе канализации.

Главное убедиться, что все резиновые прокладки при монтаже установлены, и не перепутать где у жироуловителя вход, а где выход. Можно перед установкой смазать прокладки силиконом, а после монтажа промазать силиконом или иным герметиком места стыков снаружи.

Самодельный жироулавливатель

В самом простом варианте бытовой жироулавливатель для мойки можно сделать своими руками. Сказать честно, для небольших городских квартир он особенно то и не нужен, хотя это только мое мнение. Но вот в частном доме или на хорошей даче с локальной канализационной системой этот аппарат ощутимо защитит сливную систему от засоров.

Чертеж канализационного сепаратора для частного дома.

Второй большой плюс, который дает такая установка в частном доме, это защита септика очищающего стоки. Ведь основной фильтрующей силой в большинстве таких септиков являются бактерии и чем меньше, будет жира в септике, тем лучше будут развиваться такие бактерии.

Когда я задался целью соорудить такой фильтр, сразу возникли два главных вопроса:

• Во-первых, какой объем должен быть у резервуара;
• И во-вторых, где взять подходящий резервуар для самодельного сепаратора.

Как рассчитать емкость

В промышленных моделях подобные расчеты базируются на довольно сложных формулах, в которых учитывается масса разнообразных побочных составляющих. В бытовом варианте все это учитывать не нужно, здесь можно обойтись парой простеньких вычислений.

Квадратный пластиковый жироуловитель.

Первое, что нам понадобится узнать это производительность жироулавливателя, она вычисляется по формуле:

P = n*Ps

Где P — это искомая производительность;

n – количество кухонных моек в доме;

Ps – скорость с которой подается вода в вашем водопроводе. Обычно она равна 0,1л/с.

Мойка у меня в кухне одна, второе неизвестное также есть. В результате, подставив данные, я получил производительность равную 0,1л/с (P=1*0,1).

Процесс чистки аппарата.

Для расчета объема резервуара есть другая формула:

V = 60*P*t

Где «t» является временем отделения жира от воды (в нашем случае всплытия жира на поверхность), согласно табличным данным это время составляет порядка 6 минут. И теперь мы можем получить конечный результат (V=60*0,1*6=36 литров).

Путем несложных вычислений я рассчитал примерные габариты самого резервуара. Для того чтобы в емкость входило порядка 36 литров, необходимо соорудить ящик с размерами 400х300х300 мм (длина/ширина/высота).

Как сделать жироулавливатель

Естественно, те габариты, которые я получил, это лишь отправная точка, минимум. Чем больше мы сделаем резервуар, тем больший запас прочности получим.

Возможные параметры бытового жироуловителя.

Проще всего найти готовый ящик и смонтировать в нем нехитрое наполнение из нескольких перегородок. Но для меня поиски нормального пластикового ящика не увенчались успехом.

Дело в том, что те емкости, которые я встречал в магазине, были с круглым горлом, а я хотел некое подобие сундука. Да еще и чтобы этот «сундук» закрывался герметично. Это не прихоть, просто жироулавливатель, крышка которого открывается по всей площади, потом гораздо легче будет чистить.

Покопавшись у себя в «закромах родины» я нашел старый аквариум с треснувшим стеклом. Вещь в принципе бесполезная, но каркас из дюралевого уголка можно было использовать.

Сепаратор с одним жиро-сборным сектором.

Дальше оставались только технические моменты. Сначала я вытащил из старого аквариума все стекла, после чего тщательно зачистил изнутри и снаружи дюралевый каркас.

В качестве стенок и крышки для ящика я использовал лист стеклопластика толщиной 6 мм. Резать его конечно тяжеловато, ну зато он обладает исключительной прочностью, а также не боится влаги и равнодушен к большинству химических реактивов.

Самодельный жироуловитель из круглого резервуара.

Для склеивания стеклопластика сейчас на рынке продается масса разнообразных клеев, так что с выбором состава проблем не было. Дабы перестраховаться, я после того как был склеен короб и вставлены все нужные перегородки вовнутрь самодельного канализационного сепаратора, промазал все стыки герметиком.

С герметичной крышкой я также долго не мудрствовал. Сверху на дюралевый уголок я приклеил резиновый уплотнитель. После чего в 4 точках закрепил на болтики обычные зацепы, а на стеклопластиковой крышке прикрутил крюки под эти зацепы. Извините, не помню, как правильно называются такие зацепы, но обычно их ставят на крышках сундуков и ящиков.

Металлические зацепы для фиксации крышки.

Для того чтобы вырезать ровные отверстия под пластиковые трубы сечением 50 мм, я использовал круглую коронку соответствующего размера, получилось четко и красиво. Стыки между стенками и пластиковыми трубами проклеил и промазал герметикам.

Соединения от раковины до жироулавливатели и от жироулавливателя до канализационного слива я сделал из гофрированных пластиковых труб, плюс использовал резиновые уплотнители.

Сифон из гофрированной трубы.

Под мойкой не так много места и если поставить жироулавливатель, то, как правило, стандартный сифон уже не помещается. В этом случае можно поставить изогнутую трубу, хотя я сделал еще проще. Я пластиковым хомутом перетянул гофрированную трубу так, чтобы получился изогнутый гидрозатвор. Смотрится, конечно, не очень, но уже пару лет работает нормально.

Соединение аппарата при помощи гофрированных труб.

Обзор: Жироуловитель под мойку ТЕРМИТ 0,5-25 (сепаратор жиров) Жироуловитель под мойку Evo Stok

Советы по выбору

Правильная работа устройства и надежная защита канализационных труб и от жировых отложений и засоров зависит от правильного выбора жироуловителя.

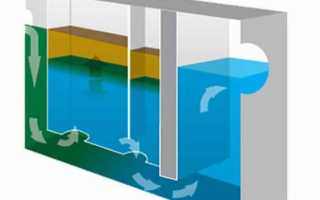

Принцип работы устройства

Для бытового использования достаточно приобрести устройство, чья производительность составляет от 0,1 до 2 л/сек. Габаритными жироуловителями оснащают крупные рестораны и предприятия по производству продовольственной жиросодержащей продукции. Здесь ориентируются на специфику производства. Так, на предприятиях по изготовлению молочной продукции, жироловки оснащают датчиками заполнения емкости и насосами, перекачивающими стоки в резервуар.

Очистка бака

Избавиться от специфического неприятного запаха в помещении общественного питания можно путем установки автоматического, компактного жироуловителя. Размещают его непосредственно под мойкой. Модификация многих моделей предусматривает вывод стоков в отдельный приемник. Обслуживание таких устройств не требует много и времени — достаточно периодически очищать патрубки от крупных частиц, а для удаления осадка использовать любое моющее средство.

Компактное устройство для небольшой столовой

Для предупреждения образования засоров трубы канализации периодически промывают горячей водой.

Разновидности

Условно жироуловители можно разделить на несколько категорий в зависимости от изготовителя, параметров использования оборудования, способа его монтажа и материалов изготовления.

Для изготовления жироловок используется нержавеющая сталь, пластик и стеклопластик. Преимущества пластиковых изделий заключаются в следующем:

• под заказ можно изготовить резервуары, отвечающие определенным критериям – с определенной пропускной способностью, габаритами и формой;
• изделие из ПВХ отличается простой эксплуатацией и уходом – достаточно периодически выполнять очистку резервуара;
• материал экологичен и обладает длительным сроком службы.

Изделие из пластика

Изделия из стеклопластика чаще имеют промышленное назначение, так как материал отличается особой стойкостью к химически активной среде. Оборудование предполагает как внутренний, так и наружный тип монтажа – корпус прочный, не боится воздействий окружающей среды, легко моется и обладает небольшим весом.

Резервуары из стеклопластика

На больших предприятиях применяют жироуловители в стальном корпусе. Такое оборудование имеет высокую стоимость, но ее оправдывают эксплуатационные свойства материала. Для него характерны высокие антикоррозийные свойства, универсальный монтаж – внутри и снаружи и долговечный срок службы.

Изделие из нержавеющей стали

Назначение и преимущества жироуловителей

Более сложные модели ловушек жира применяются на крупных предприятиях и предназначены для эффективной очистки сточных вод от твердых частиц, жиросодержащих и масляных примесей.

По санитарным нормам на мясно-молочных производствах и на предприятиях общественного питания установка жироулавливающего оборудования на канализацию обязательна.

Промышленные устройства устанавливают на выходе очистной конструкции, выполняющей первичную очистку сточных вод.

Установка уловителя жира защитит канализацию любого предприятия общественного питания или производства от загрязнения жировыми и масляными включениями

Промышленные устройства разработаны производителями для того, чтобы в канализационную систему попадала чистая вода, очищенная от посторонних примесей путем отделения и дальнейшего удаления жирной составляющей сточной массы.

Установка жироуловителя позволит избежать выхода из строя канализации из-за воздействия жировых отложений. Также он защищает окружающую среду от выброса вредных примесей, которые могут нанести непоправимый урон экологии.

Такие сепараторы незаменимы не только на производстве, а в быту. Они надежно защищают трубы канализации от возникновения жировых клапанов или заторов. На 1-ом этапе аппарат получает бытовую воду, отделяет жировые и масляные накопления.

На 2-ом этапе наблюдается финишное отделение жировых отложений и вывод эффективно очищенной воды в канализационную систему. Прибор задерживает неэмульгированные жиры и удаляет их из сточных вод.

Жироуловитель, установленный под мойкой, часто используется на домашних кухнях, в кафе, ресторанах, кондитерских и заведениях быстрого питания

Использование жироулавливающего оборудования имеет ряд преимуществ:

• Герметичность оборудования. За счет герметичности корпуса исключается возможность попадания в фильтр посторонней жидкости.
• Практичность и универсальность. Возможна установка различных дополнительных устройств. Особым спросом пользуется датчик накопления вредных веществ.
• Отсутствие неприятных запахов. За счет герметичности корпуса в помещение не проникают запахи, возникающие обычно в процессе распада жиров.
• Простота монтажа. Установка уловителей жира для помещения не требует особых навыков и выполняется в 4 этапа.
• Легкость обслуживания. Для чистки большинства моделей уловителей жира не требуется особых усилий, ее можно выполнить вручную, использую подручные средства.
• Приемлемая стоимость. Устройства имеют низкую цену по сравнению с другими видами фильтров.

Кроме этих плюсов у прибора, собирающего жир, еще и длительный срок эксплуатации. Все оборудование выполнено из качественных и износоустойчивых материалов, что гарантирует его долговечность.

Важный плюс применения жироуловителя – сохранение экологии, что особенно актуально в современное время

Для чего устанавливают фильтры на вытяжную систему

Фильтр жирового вида является обязательной частью для очищения воздуха. Так как он очищает поток выходящего воздуха от жиров и копоти. При отсутствии фильтрового прибора, внутренность вытяжной системы покроется масляным налетом, и осуществить уход будет сложно. Также двигатель вытяжки может быстро прийти в негодность, так как на него будет оказываться большая нагрузка.

Если вытяжка размещена строго над поверхностью горелок, то скопление большого количества жира может привести к возгоранию. Поэтому использование специального фильтра обязательно, но его нужно своевременно заменять или очищать, так как прибор будет плохо работать, а грязь осядет на кухонные поверхности.

Фильтр жирового типа необходим для очищения воздуха от различных загрязнений, которые в процессе приготовления пищи могут оседать на кухонные поверхности. Такой элемент предотвращает глобальное жировое загрязнение внутри вытяжной системы. При использовании такого прибора, процесс уборки является быстрым и удобным.
