Как правильно обустроить вентиляцию на крыше

Материалы

Если говорить о разновидностях по назначению, то в частном доме на крыше принято обычно использовать металлические трубы. Хотя в частных строениях такие трубы применяют не так часто. Причина состоит в том, что они имеют не слишком высокие эксплуатационные характеристики. Кроме того, оцинкованная сталь, которая чаще всего используется в этом случае, применяющаяся в воздуховодах, несмотря на то, что она оцинкованная, долговечной не является. И когда такая труба начинает подвергаться коррозии, она становится источником специфического и не слишком приятного запаха.

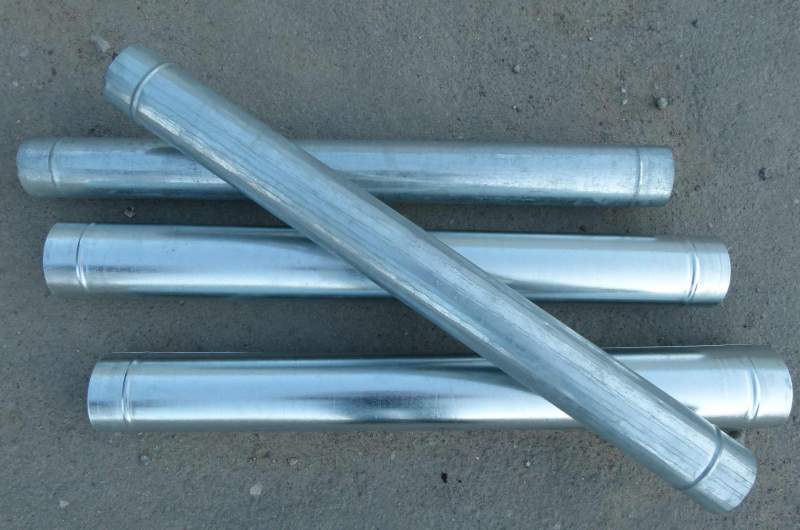

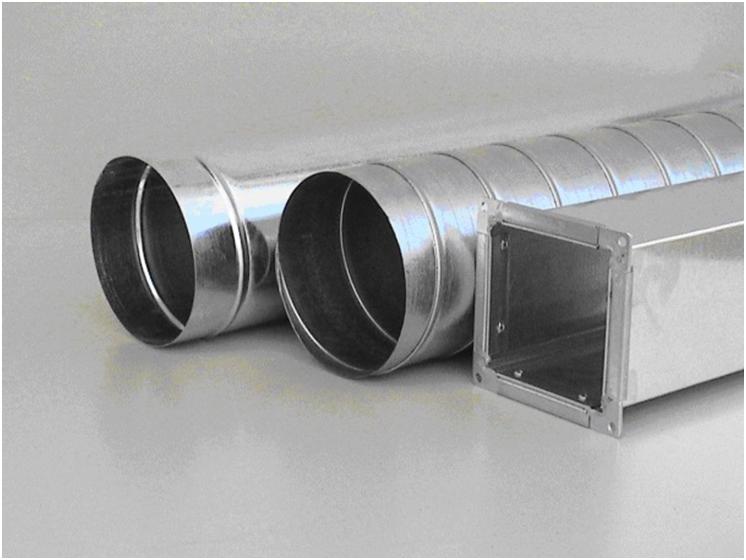

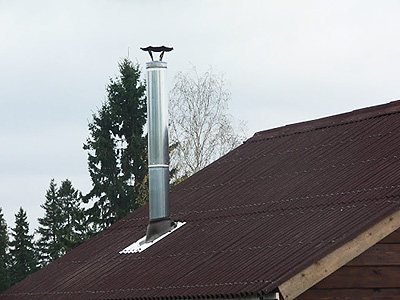

Как вытяжная труба, можно использовать воздуховод из нержавеющей стали. Такие решения служат длительное время, но их стоимость будет довольно высокой. Да и сопротивление воздушным потокам будет выше. По этой причине необходимо иметь под рукой более мощную вентиляционную установку. К тому же такие решение имеют большой вес, что существенно затрудняет монтаж такой системы в целом. В то же время следует сказать, что трубы вентиляции из стали не лишены и преимуществ.

В сравнении с воздуховодами из пластика они, конечно, не имеют преимуществ. Но в то же время сечение пластиковых труб сильно ограничено, а вот сталь дает возможность создать трубы с практически любым сечением. Да и нержавеющая сталь отлично противостоит коррозии. Если же говорить откровенно, то пластиковые трубы – это наилучшее решение для создания труб вентиляции в небольших частных строениях: на кухне или где-то еще. По сравнению с аналогами из металла преимуществ у таких труб довольно много.

Стоит рассказать о них подробнее. Главным достоинством таких труб будет стопроцентная сопротивляемость коррозии. Кроме того, такие трубы имеют небольшой вес, что позволяет быстро и просто проводить их установку. То же самое касается и креплений. Для стальных аналогов обычно применяется хомут, винты, различные крепежи и так далее, а для пластиковых – все это не нужно. Достаточно лишь раструба, который соединяет трубы между собой или они соединяются с помощью уплотнителя или герметика. Кроме того, по техническим характеристикам пластик сильно выигрывает у металла. А если говорить о прочности, то при прокладывании воздуховодов она не будет уж столь важна.

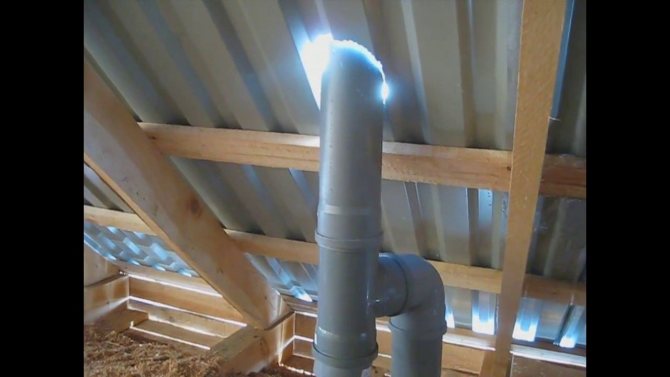

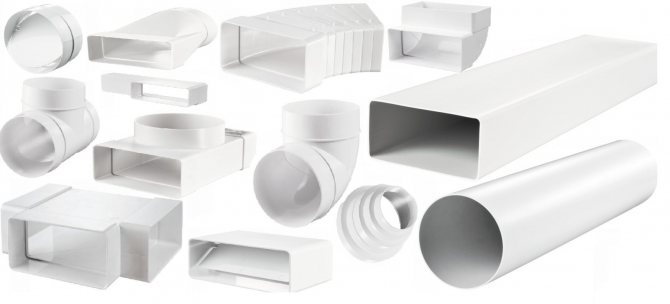

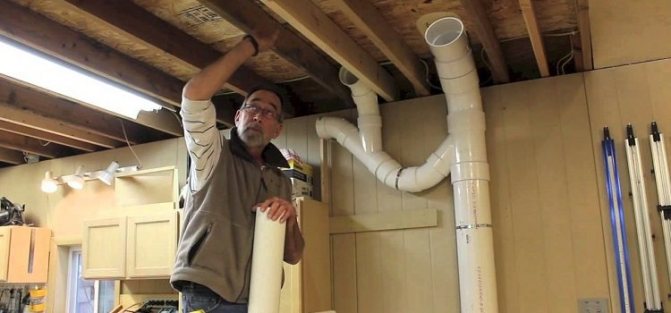

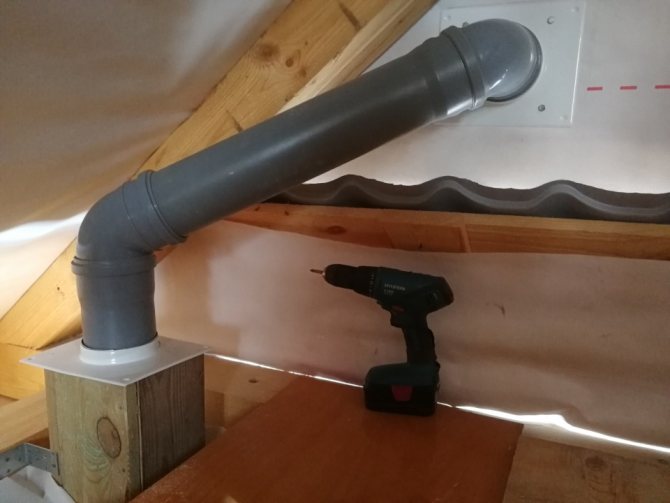

Вентиляционные трубы из пластика дают возможность осуществить установку любой системы воздухообмена. Причем любой по сложности, а также для различных построек, ведь представлены трубы различного размера. Их длина колеблется в диапазоне 3–12 метров, а если говорить о диаметре – от 1,6 сантиметра до 1,6 метра. Кроме того, вентиляционная труба из пластика имеет гладкую поверхность внутри, что содействует прохождению потоков воздуха. То есть таким трубам необходимо менее мощное оборудование, и они, вообще, не нуждаются в чистке. К тому же такие трубы можно легко утеплить. Достаточно завернуть их в утеплитель и все будет готово. В общем, пластиковые трубы имеют действительно отличные характеристики.

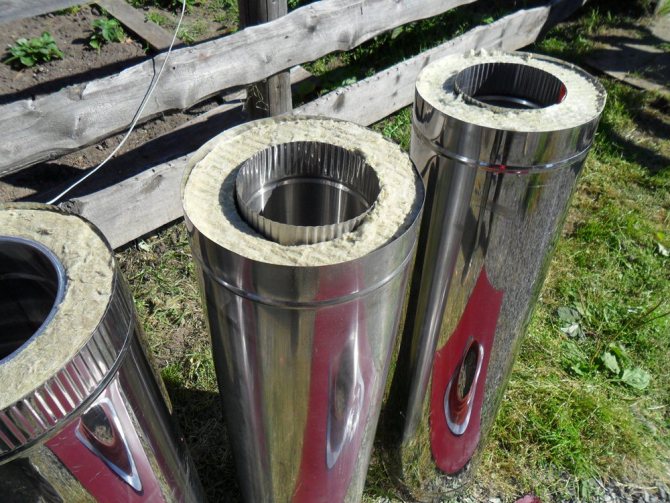

А также существуют сэндвич трубы. Они обычно используются для создания вытяжных систем рядом с каминами или печами. Это утепленные трубы, которые не только выводят наружу продукты горения, но и позволяют удержать тепло в пределах помещения. Среди преимуществ такого типа труб следует отметить простоту монтажа.

Если говорить о характеристиках, то такие трубы отличаются следующими:

• универсальность;
• простота установки;
• на нем не оседает сажа и конденсат, так как поверхность дымохода гладкая;
• небольшие размеры, что позволяет сэкономить пространство;

• использование такого типа вентиляции дает возможность обойти элементы кровли, стропила и другие элементы;
• производство таких труб осуществляет из высококачественной нержавеющей стали, которая не боится воздействия вследствие сгорания топлива;
• такая вентиляция не требует установки фундамента, что основательно облегчает процесс установки и дает возможность хорошо сэкономить;
• установить такой дымоход можно без несущих элементов.

Осадки и вентиляционная труба: способы защиты

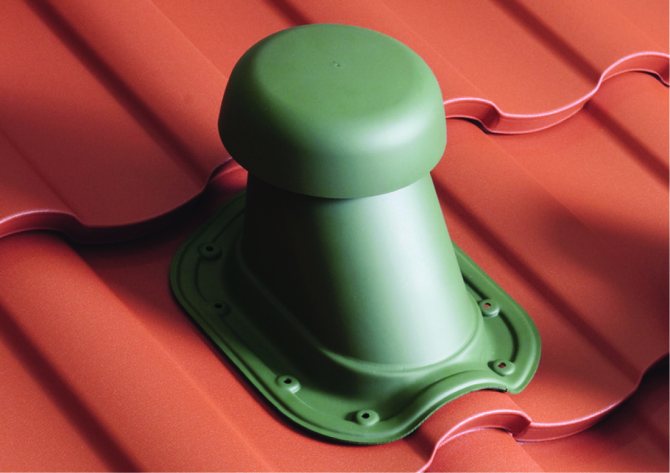

Чтобы защитить вентканалы от сезонных осадков, можно использовать грибок для вентиляции. Его монтируют на верхушку вентиляционной трубы. Под конусовидной шляпкой размещаются вертикальные стойки. Защитное устройство чаще всего делают из нержавейки или полипропилена. Главным требованием является стойкость материалла к коррозии. Так как он устанавливается в самой высокой точке на здании, то дополнительный уход за ним не предусматривается.

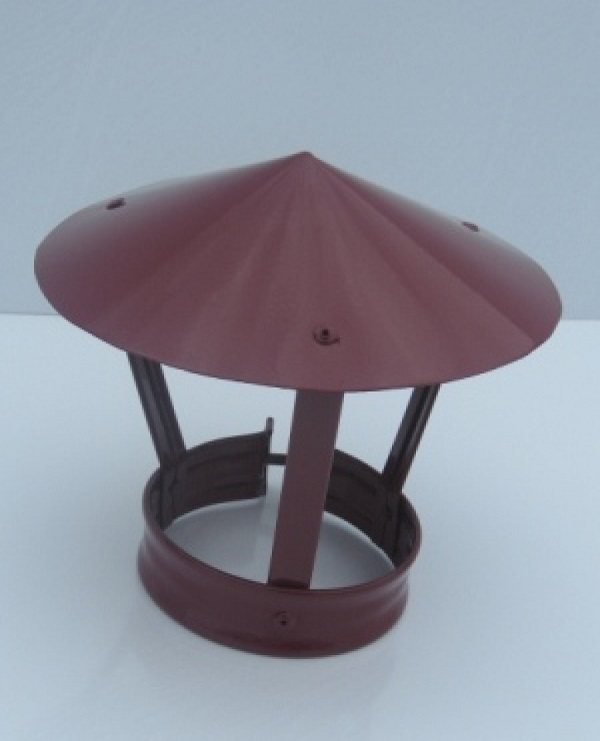

Грибок монтируется с помощью метизных креплений

Вентиляционный грибок на крышу следует установить не только для защиты от осадков – он препятствует задуванию ветра в воздуховод. Также грибок может служить и украшением здания – производители выпускают его в разной цветовой гамме.

Грибок проще монтировать на вентканалы с круглым сечением. Чтобы подогнать защитную конструкцию под вентиляционную трубу с определенным диаметром, производители делают обод защитного зонта незамкнутым. Грибок на крышу для вентиляции крепится саморезами или винтами к вентиляционной трубе. Защищая вентиляцию от птиц, можно дополнительно на нее установить сетку.

Предохраняя вентиляционную систему от неблагоприятных факторов, не стоит забывать и о профилактическом уходе. Его стоит осуществлять в равные промежутки времени. Трубы в процессе эксплуатации загрязняются и забиваются. Профилактика – несложная задача, поэтому все можно сделать своими руками, сэкономив при этом деньги на вызов специалистов.

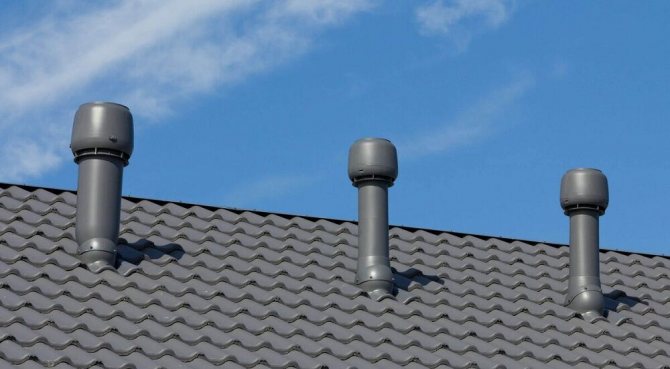

Монтаж вентиляционного выхода на кровлю. Монтаж дымохода по улице. Решение вопроса со свесами и растяжками

Как сделать выход вентиляции через кровлю.

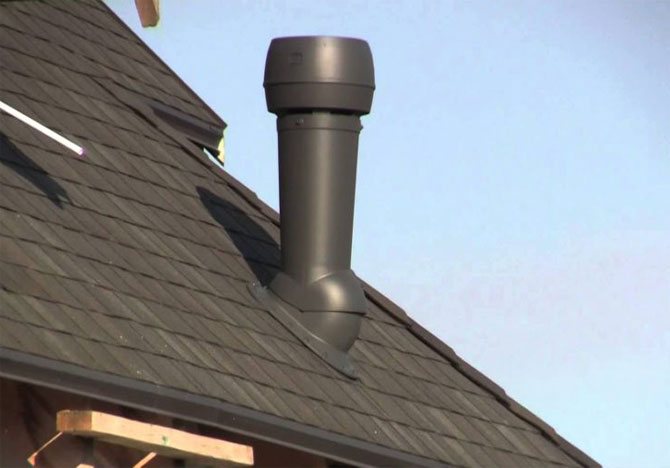

Монтаж вентиляционного выхода Vilpe на мягкую кровлю

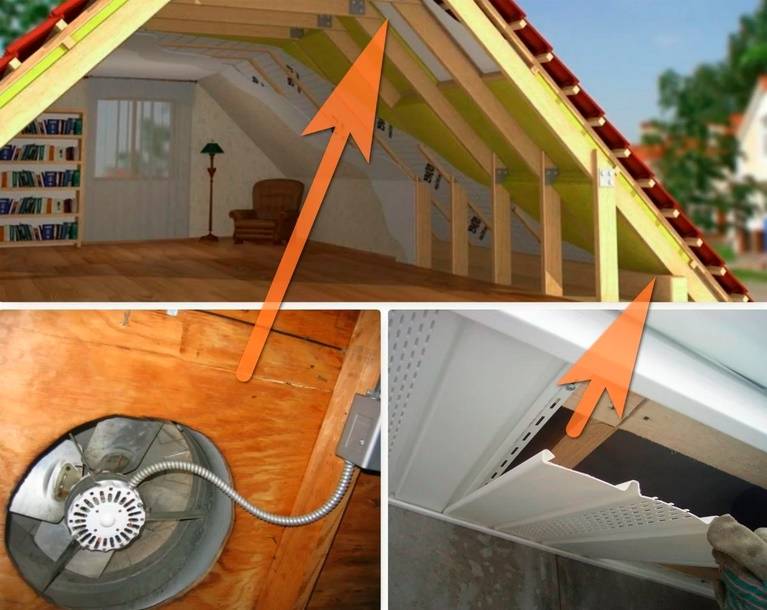

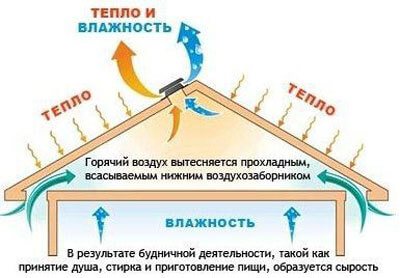

Назначение принудительной вентиляции крыши дома

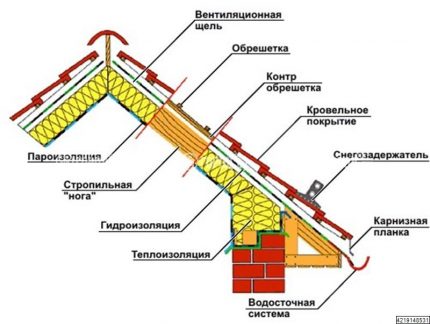

При обустройстве кровельного пирога домовладения с жилой мансардой, специалисты соблюдают принцип полной герметичности, располагая материалы послойно, с нахлестом друг на друга. Благодаря устройству подобной системы создается надежная защита от влаги и тепло остается внутри помещений.

Одновременно «пирог» является преградой для вытяжки через кровлю. Поэтому и делают в жилом доме систему принудительной вентиляции, которую монтируют в соответствии с требованиями, прописанными в СНиП.

Данная конструкция решает ряд задач:

1. Выводит в атмосферу насыщенный водными парами теплый воздух, который собирается в помещениях, расположенных на нижних этажах. Если отсутствует эффективная вытяжка, пар начинает оседать на элементах системы стропил в виде конденсата.
2. Не дает чрезмерной сырости и неприятному запаху появляться внутри мансардного помещения. Система вентиляции крыши создает приток воздуха из окружающей атмосферы, что способствует созданию в доме благоприятного микроклимата.
3. В жаркую погоду понижает температуру нагрева кровельной поверхности. Правильно обустроенная вентиляция способна ее минимизировать.
4. Обеспечивает защиту поверхности кровли от наслоения льда. По причине наличия разницы между температурой на улице и внутри теплого дома снежная масса начинает подтаивать. В итоге постоянно образуется наледь, справиться с которой непросто.
5. Сохраняются первоначальные качества теплоизоляционного материала. Повышение уровня влажности у утеплителя на 5-10% по причине образования конденсата приводит к увеличению его теплопроводности на 35-50%. Даже в случае полного высыхания данный показатель не возвращается к своему первоначальному значению.
6. В соответствии с положениями СНиП мансарду можно назвать пригодной для проживания, если в ней обустроена система принудительной вентиляции. При этом суммарная площадь вентиляционных отдушин должна составлять не меньше 1/300 кровельной поверхности.

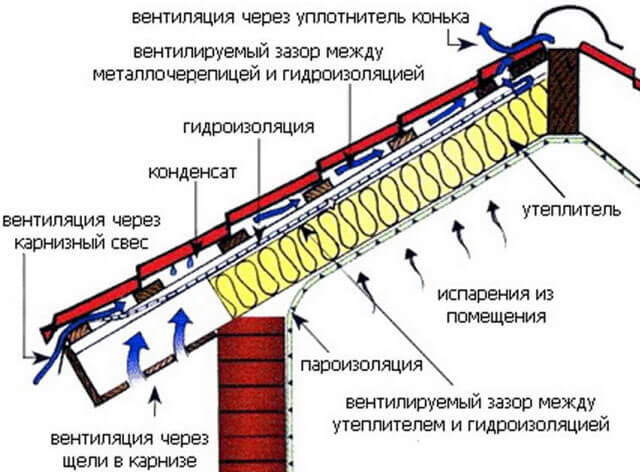

Способы осуществления вентиляции

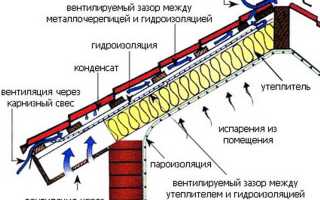

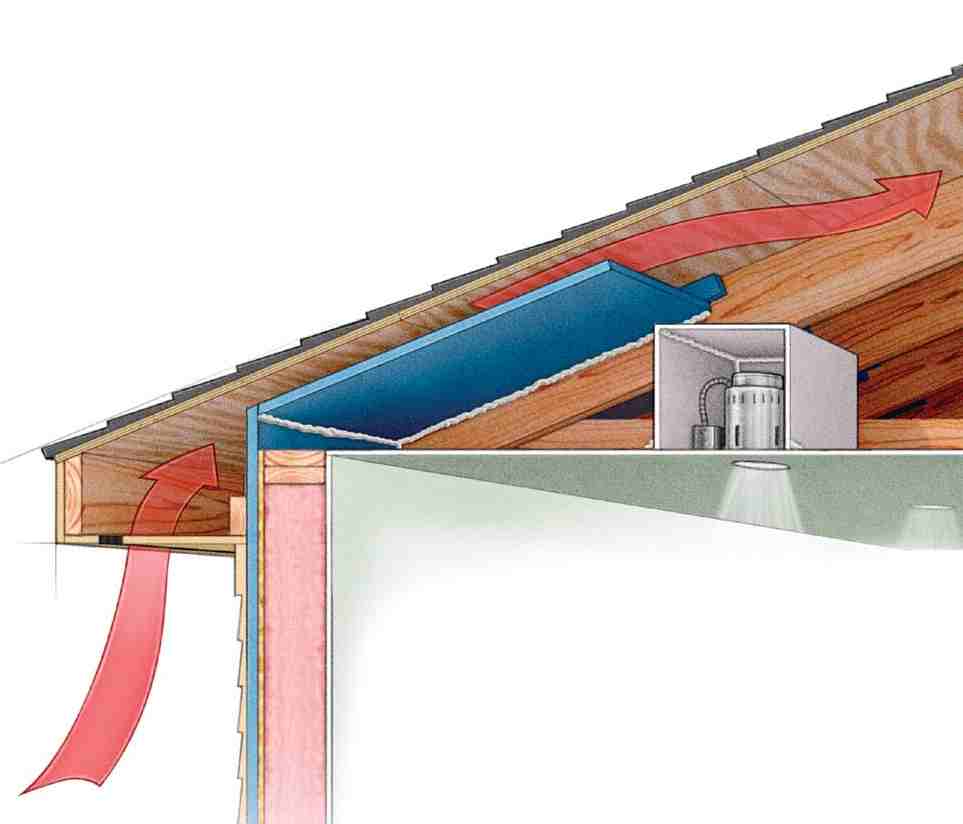

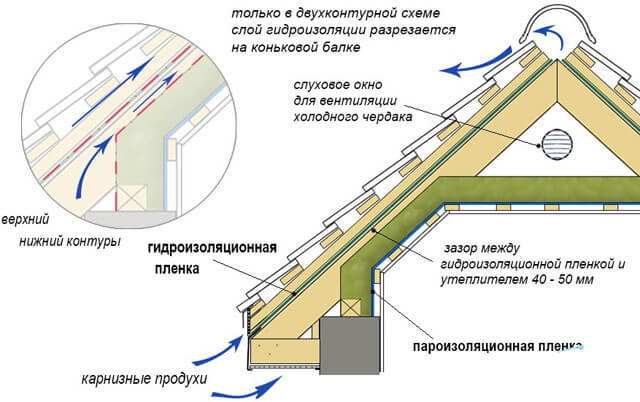

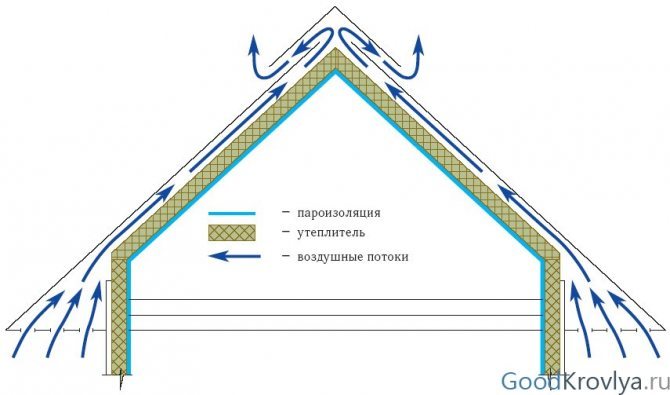

Для создания условий беспрепятственной циркуляции воздушных масс в чердачном пространстве существует два способа: точечный и непрерывный. Отличаются они разным распределением выходящего потока воздуха, уносящего с собой все испарения.

Вентиляция непрерывным методом закладывается еще при проектировании кровли либо перед монтажом металлочерепицы. Суть ее в равенстве исходящих и входящих потоков, достигаемом за счет одинаковых вентиляционных зазоров-продухов. Начинаются они у карниза и завершаются у конька, т.е. верхушки крыши.

Правильный монтаж предполагает, что как между кровельным покрытием и гидроизоляционным слоем, так и между защитными мембранами и теплоизоляцией будут заложены зазоры

Чтобы исключить возможность засорения отверстий, их закрывают накладками либо решетками с мелкими ячейками. Важный нюанс — суммарная площадь зазоров должна составлять не менее 1% от общей площади крыши.

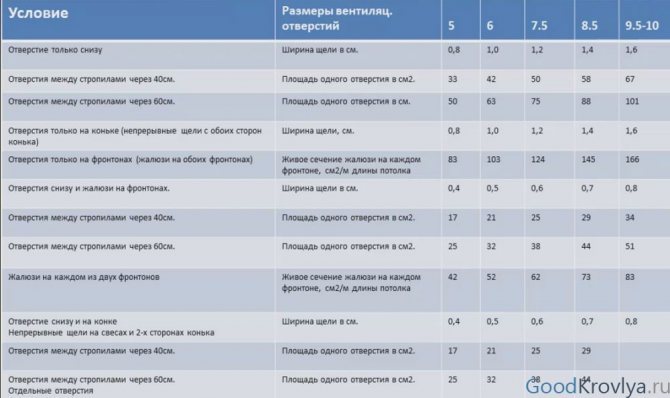

Для того чтобы обеспечить это условие, с высотой бруса для устройства обрешетки и контробрешетки сверху паро-, тепло- и гидрозоляции, нужно определиться заранее.

Этот метод эффективно работает на простых двухскатных крышах, воздух в подкровельном пространстве которых может циркулировать беспрепятственно. Если схема выполнена правильно, возникает естественная, наподобие печной тяга. Она обеспечивает постоянное поступление воздуха.

Сбои в функционировании системы приводят к застою влажного воздуха под кровлей и, как следствие, появлению грибка и ржавчины. Точечный метод, как дополнение к непрерывному, используют на сложных крышах и при наличии мансарды.

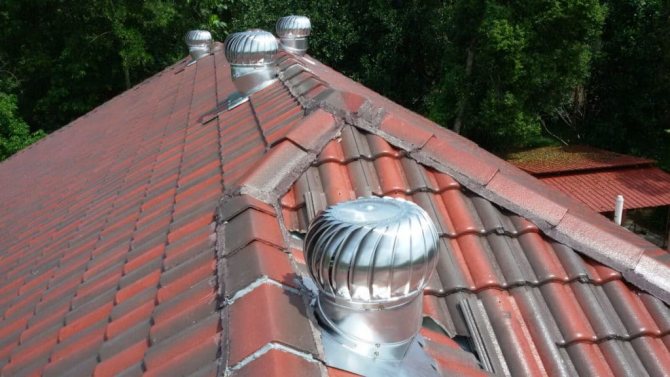

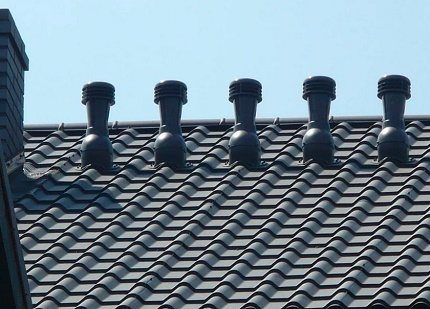

Для крыши площадью до 60 м² достаточно одного аэратора. Если дом большой и площадь крыши значительная, необходим монтаж нескольких точечных выходов

«Грязные» воздушные потоки выводят через металлический или пластиковый аэратор, устройство, выполненное в форме короткой трубы с дефлектором или плоской плитки с решеткой. Устанавливают аэраторы в местах, требующих активного отвода влаги на готовую кровлю, учитывая при этом розу ветров местности.

Чтобы не повредить конструкцию, на одном листе перекрытия нельзя устанавливать больше одного аэратора. На крыше со сложной геометрией и с несколькими коньками выходы вентиляции для металлочерепицы делают возле каждого из коньков с удалением от них не более чем на 0,6 м. Точечный выход рекомендуется при небольшом уклоне крыши (до 1/3).

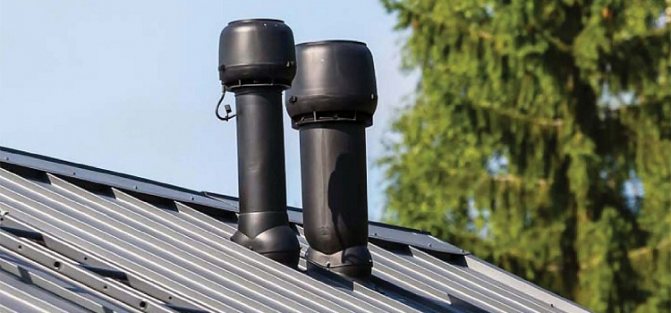

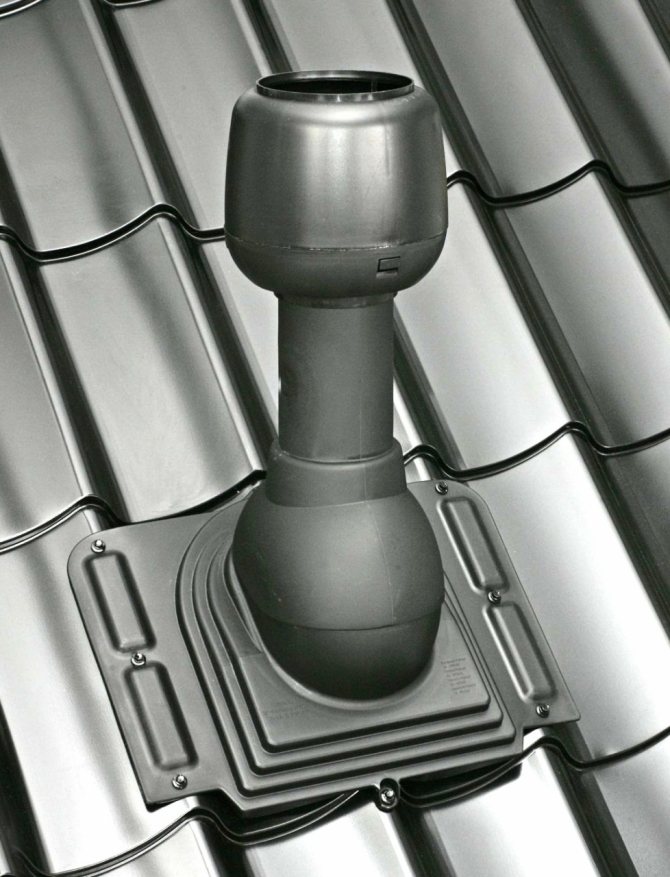

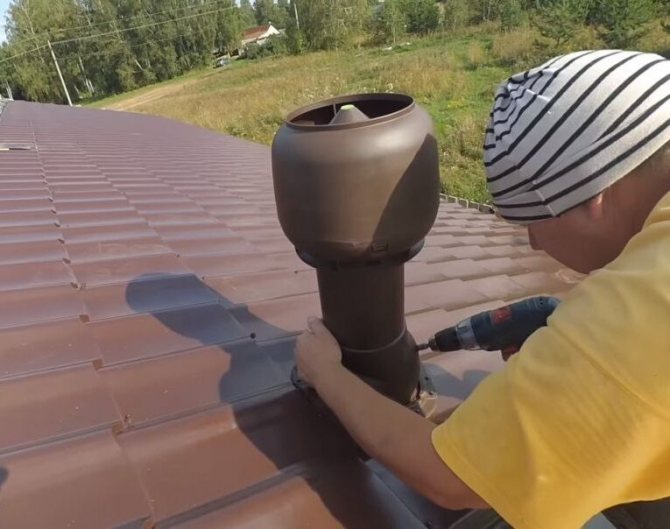

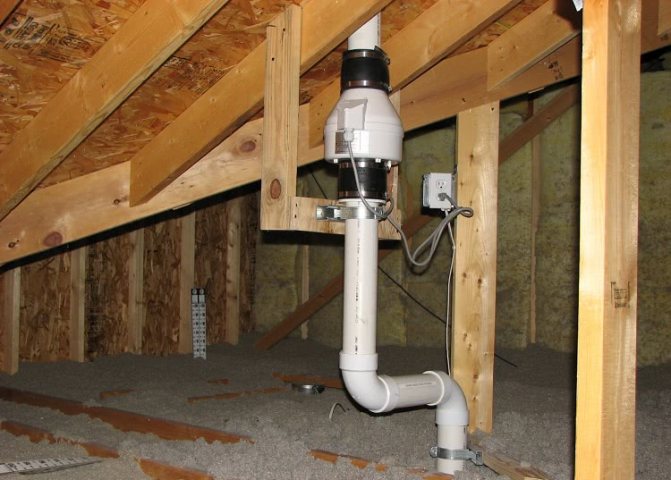

Установка вентиляционной трубы с вентилятором VILPE на металлочерепицу

Вентиляция дома, Вентиляция кровли. Вентиляционные решения VILPE . как сделать вентиляцию в доме

Функции кровельной вентиляции

Современное строительство использует проветривание кровли при наличии колебания среднесуточной температуры. Когда тепло сменяется холодом, то образуется конденсат с внутренней ее стороны. Конечно, если используют гидроизоляционные пленки во время строительства или монтажа новой крыши, то часть пара уходит, но не весь.

Разрушительные воздействия влаги

1. Отрицательное влияние на стяжку. Часто данная конструкция состоит из цемента с песком, и после затвердения образует пористую поверхность. Поэтому стяжка хорошо впитывает влагу и вытесняет воздух из своей структуры. Когда на улице мороз, то накопленная жидкость замерзает, что приводит к ее расширению и появлению сетки из микротрещин;
2. Увлажнение гидроизоляции. Когда стяжка увеличивается в размерах из-за присутствующего в ней льда, то неблагоприятные процессы происходят и в гидроизоляционном материале, что приводит и к его разрушению;
3. Вздутие поверхности. Такой результат возникает через образование пара из воды, попавшей в пространство кровельного пирога, между гидроизоляцией и пароизоляцией. Второй причиной считают повышенное нагревание летом битумно-полимерных материалов. Они становятся мягкими, и увеличивается их пластичность, что также объясняет наличие вздутий;
4. Наличие коррозии на металлических поверхностях, а также пагубное действие на утеплитель, стропильную конструкцию и плиты ОСБ.

Плюсы кровельной вентиляции

Наличие кровельной вентиляции способствует дополнительной циркуляции воздушных масс под кровлей, и поэтому не позволяет скапливаться конденсату.

Кроме того:

• уменьшается степень ее нагрева летом под солнцем;
• улучшаются теплоизоляционные свойства материалов;
• в подкровельном пространстве образуется более стабильная температура;
• отсутствуют обледенения на поверхности крыши зимой;
• отпадает потребность в частых ремонтах кровли.

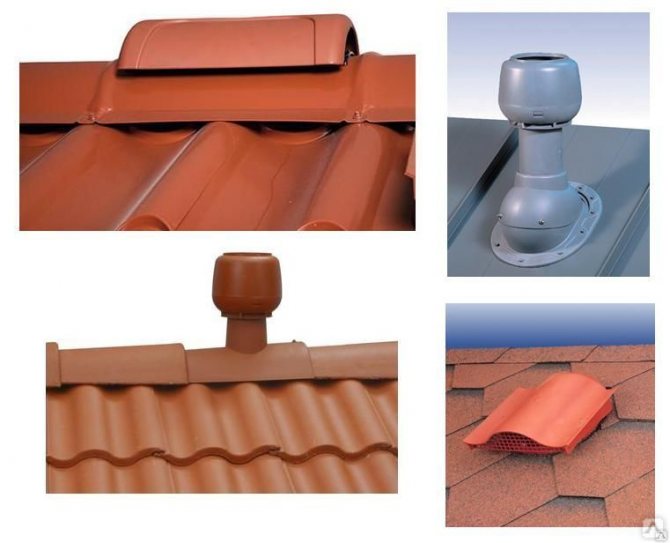

А еще кровельный аэратор или вентиляционный выход с дефлектором смотрятся на крыше из битума или металлочерепицы вполне органично и современно.

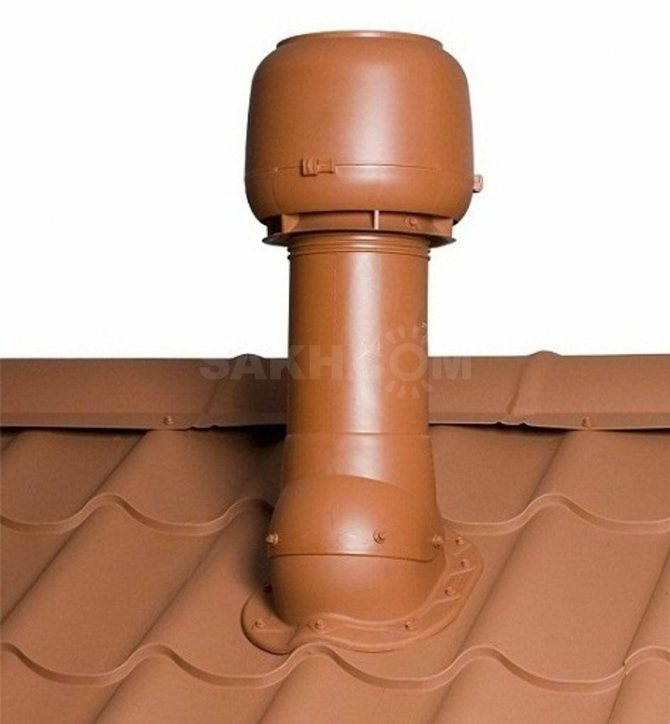

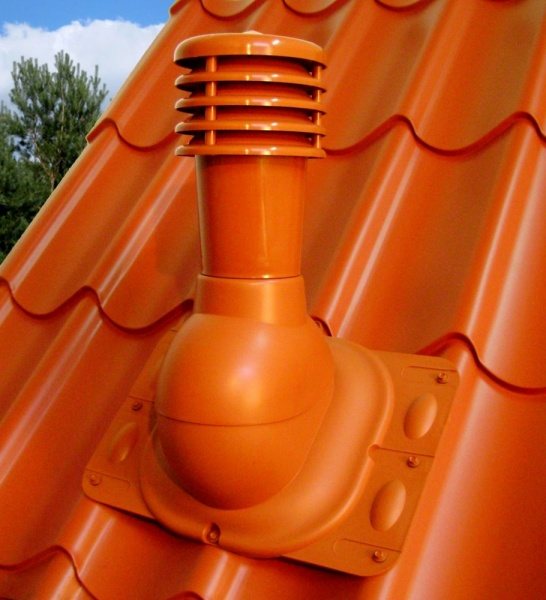

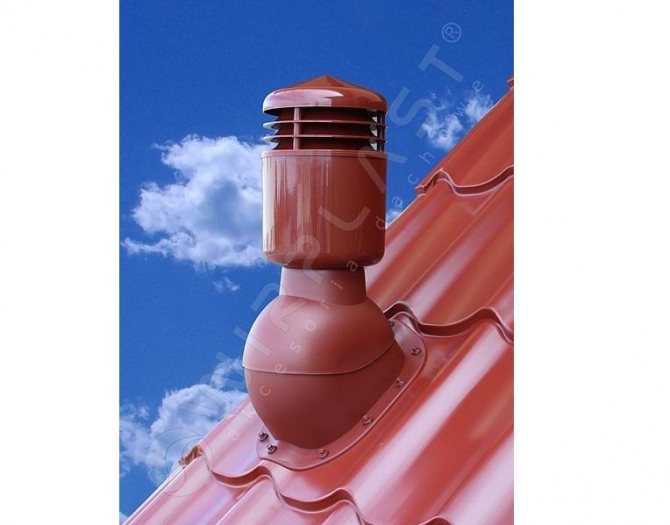

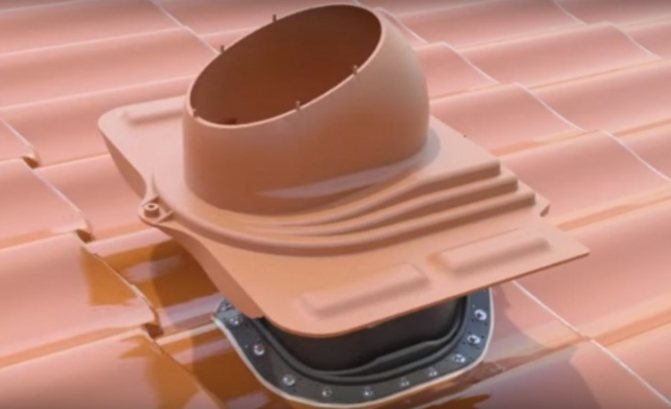

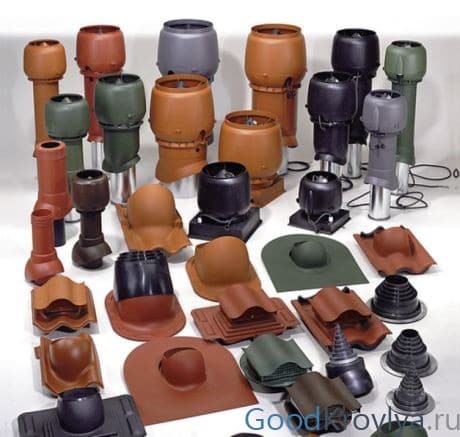

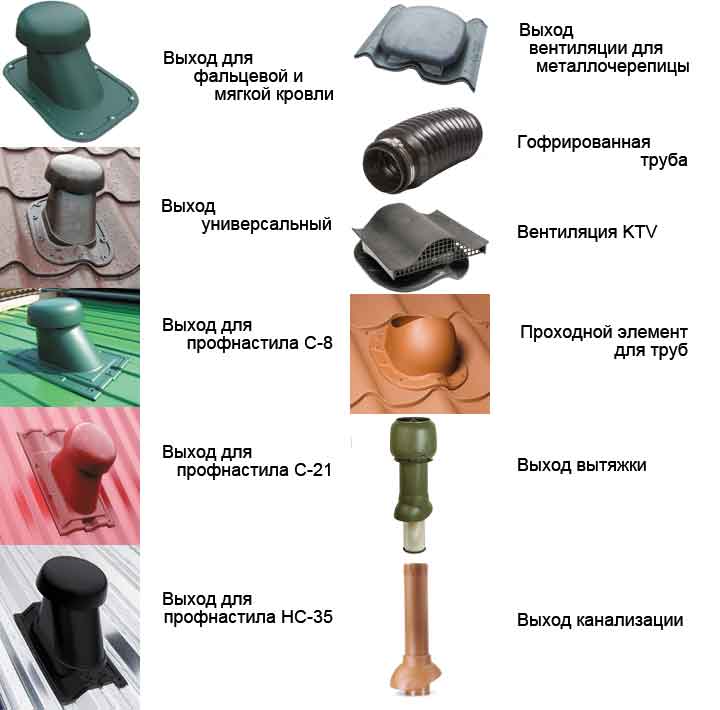

Выход канализации и вытяжки Vilpe

Изделия используются для металлочерепицы Металл Профиль Монтеррей, Макси, Супермонтеррей.

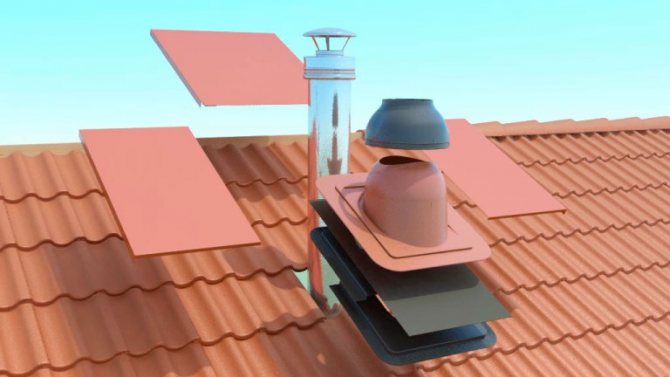

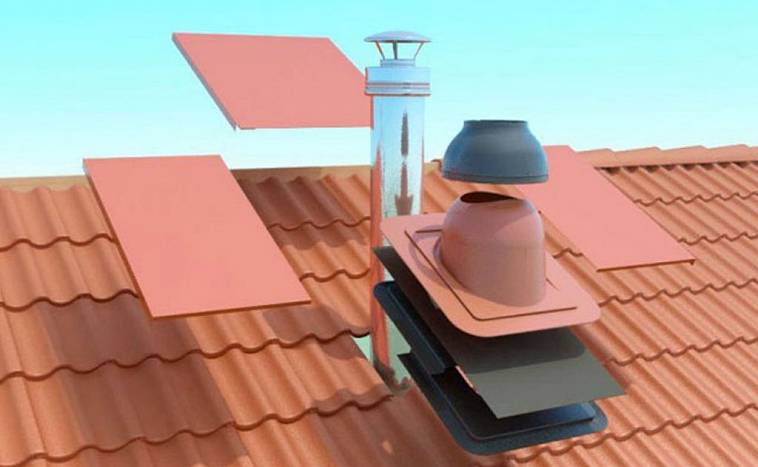

Установку выполняют в следующем порядке:

• к металлочерепице прикладывают выход, обводят фланец;
• отдельные метки выполняются на гидроизоляционном полотне. Позже они будут использоваться для монтажа уплотнителя;
• по ранее выполненному контуру в металлочерепице выполняют резы и снимают лист с вырезом с крыши;
• в гидроизоляционный материал устанавливается уплотнитель по сделанной метке. При установке на стыки наносят герметик, после чего выполняют крепление на саморезы;
• ранее снятый лист покрытия монтируют на исходное место;
• на края выполненных в нем резов наносят герметик;
• основание проходного элемента прикладывают, выравнивают, крепят на саморезы;
• далее выполняют окончательную сборку конструкции с креплением на саморезы;
• воздуховод, идущий от вытяжки, соединяют без переходников. Стояк канализации соединяется с выходом гофрированной трубой.

Более детальное руководство по установке поставляется в комплекте с изделиями.

Этапы монтажных работ

Перед выводом труб вентиляции на крышу необходимо закончить работу над установкой разводки вентиляционной системы внутри здания. Сам воздуховод должен быть надежно зафиксирован. Перечень инструментов зависит от материала кровли дома. Для комфортного выполнения работ потребуется следующий основной перечень инструментов и материалов:

• зубило;
• электродрель;
• строительный уровень;
• лобзик (крайне желательно — электрический);
• набор отверток;
• утеплительный материал;
• ножницы по металлу или «болгарка»;
• маркер;
• метизы для фиксации;
• герметик;
• ветошь;
• проходной узел;
• средства индивидуальной защиты.

При выполнении самостоятельного монтажа вентиляционных выходов на крышу следует пользоваться собранным узлом прохода, тем самым значительно упрощая себе работу. Последовательность действий имеет следующий вид:

1. Разметка. Пользуясь маркером сделайте отметки по шаблону (зависит от сечения и размера трубы выхода вентиляции на кровлю) в месте, где будет выходить вентшахта.
2. Создание прорези. В кровле надо прорезать отверстие с помощью инструмента по обработке определенного кровельного материала (обычно это «болгарка»).
3. Удаление верхнего слоя кровли.
4. Сверление отверстий под крепление выходного сегмента вентшахты .
5. Разметка для монтажа узла прохода.
6. Создание пазов, в которые будут помещены саморезы в соответствии с ранее проведенной разметкой.

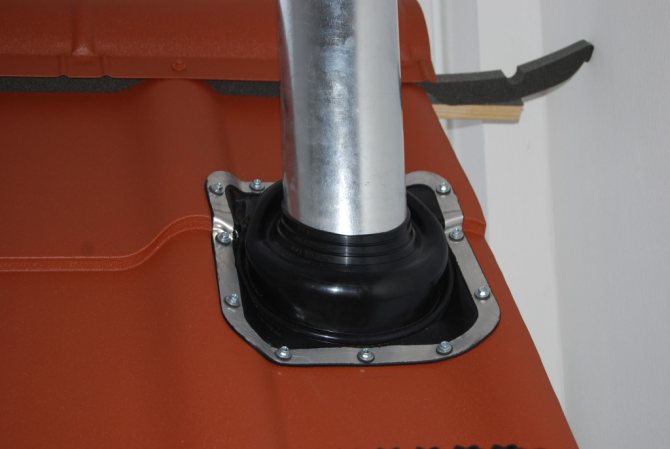

7. Монтаж проходного узла.
8. Его фиксация с помощью саморезов.
9. Установка вентиляционной трубы, закрепление её с помощью соответствующих метизов.
10. Изоляция всех щелей и отверстий.

Особенности установки

В ходе планирования и монтажа вентиляционной системы предварительно необходимо проверить расчеты на предмет соответствия техническим правилам. Настоятельно рекомендуется доверить проектирование профильным специалистам, разбирающимся во всех особенностях и технических нюансах здания.

На входе и выходе вентканала имеется разница между температурными показателями. Внутри канала происходит увеличение тяги из-за разницы температуры внутри помещения и за его пределами. В этом и заключается основная причина того, что в зимний период вентиляции свойственно работать с более высокой продуктивностью, нежели в летнее время.

Еще на этапе проектирования надо задуматься о теплоизоляции каналов, которые проходят под кровлей. Это требуется для того, чтобы со временем не уменьшалась воздушная тяга. Такое решение эффективно сказывается на защите каналов вытяжки от скопления влаги. В случае расположения вентиляционной трубы вдоль дымохода необходимо позаботится о ее обогреве (положительно меняется качество эксплуатации вентиляционной системы в целом). С другой стороны, здесь также есть свой минус. В подобных каналах тяга отличается, поэтому при неправильном составлении расчетов можно столкнуться с нарушением работы вентиляции.

Правильно оформленный вентиляционный вывод способствует эффективному кондиционированию внутри помещения. Самостоятельная установка не вызывает сложностей при условии предварительного ознакомления с особенностями выполнения работ.

Закрепление верхней части вентиляционного стояка

Последствия ошибок монтажа

Грамотная установка вентиляционной трубы на крыше является залогом полноценной работы всей системы. При несоответствии рекомендуемым нормам монтажа возникнут следующие негативные последствия:

• ослабление тяги;
• присутствие неприятных запахов в жилых помещениях;
• скопление влаги в комнатах;
• конденсат внутри системы;
• недостаток кислорода;
• появление на поверхности стен грибка;
• отложение копоти на облицовочных материалах, установленных на кухне;
• повышение интенсивности возникновения заболеваний у всех жильцов;
• подмерзание определенных элементов конструкций здания.

Правильность установки является основным фактором, который определяет полноценность воздухообмена и комфорт проживания.

Основные характеристики для вентиляции

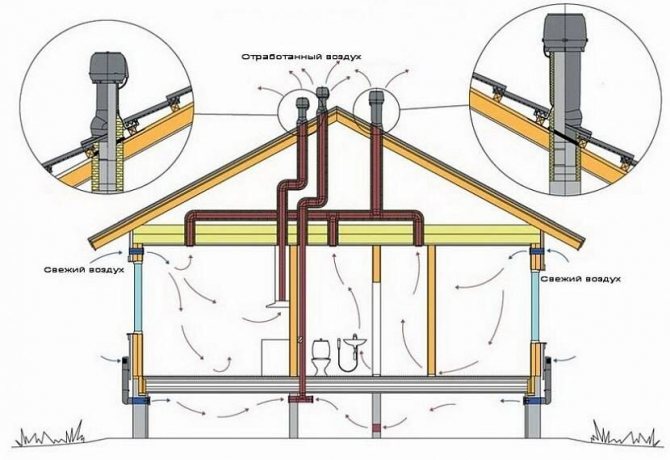

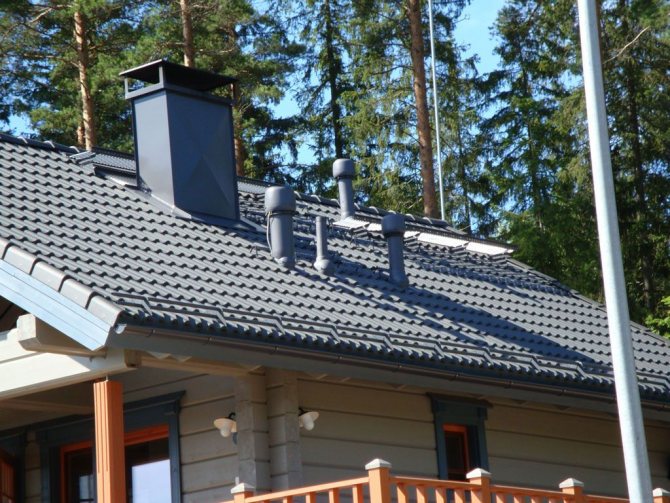

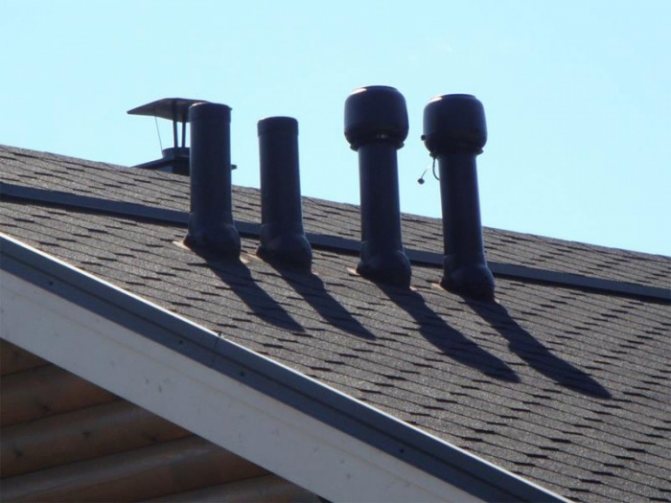

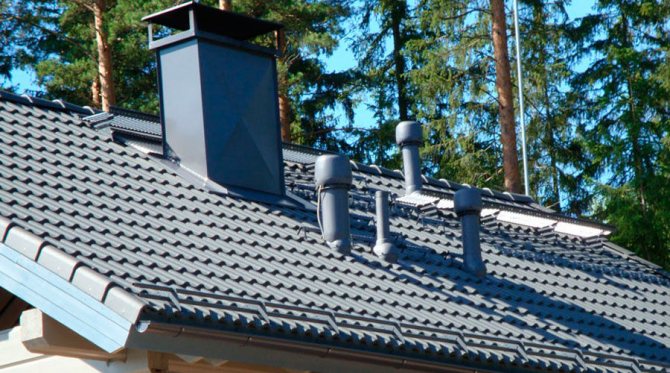

Вентиляционные трубы общепринято устанавливать на кровле дома. Это требует соблюдения норм и рекомендаций специалистов при их проектировании и монтаже. Вентиляционные узлы применяются как для естественного, так и для принудительного проветривания. Расположение трубы всегда ровное чтобы отработанных воздух и скопившейся конденсат мог выходить на улицу беспрепятственно. На скатной кровле вентиляционные узлы лучше установить рядом с коньком. Это поможет облегчить конструкцию (не нужно будет монтировать снегоотвод перед трубой), а также снизить влияние ветра.

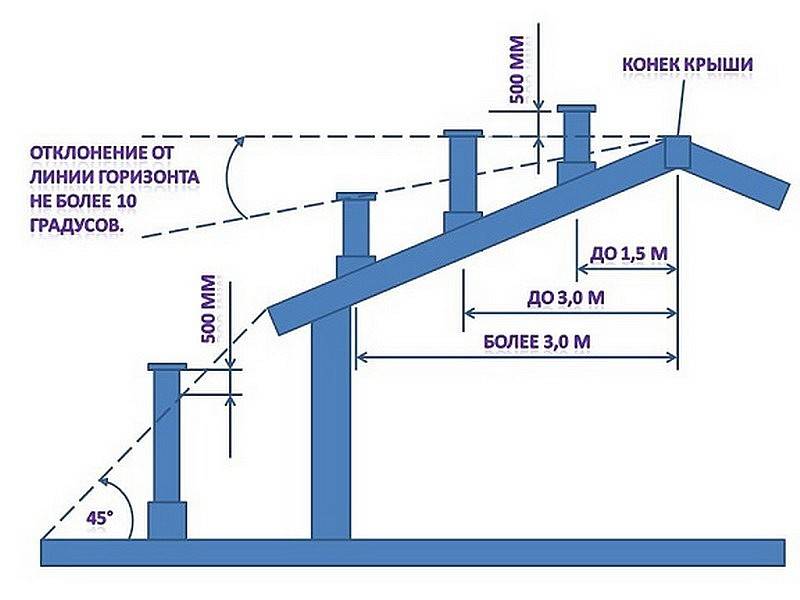

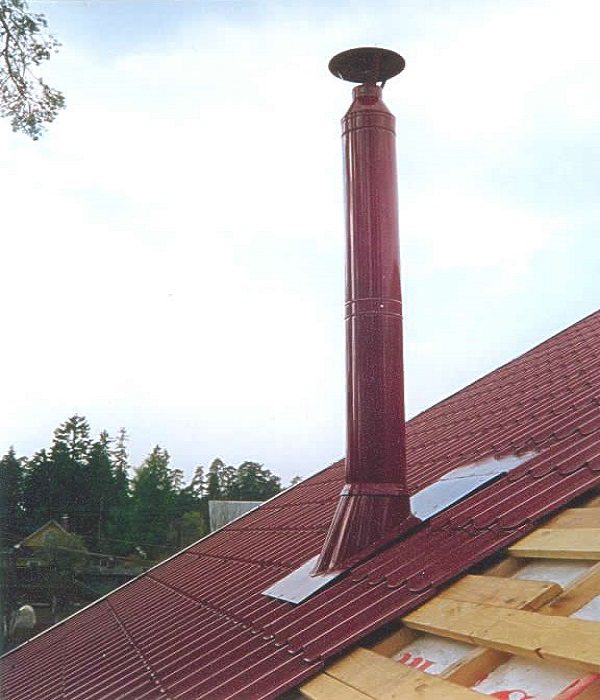

Для хорошей тяги, труба вентиляции монтируется выше конька (от 0,5 м). Характеристики по Госту15150: диаметр окружности 10-12,7 см (квадратная труба не относится к этим требованиям). Материал, из которого изготавливается вентиляционный узел, должен быть не менее 1,9 мм, размер опоры, именно кольца больше патрубков, длина не больше 1 м. Требуется обязательная обработка антикоррозийным раствором.

Выбор формы и размера устройств для оперативного и герметичного вентилирования разнообразен и широк. В зависимости от личностных предпочтений и технологических характеристик, таких как вид кровельного покрытия, а так же самого функционала (загазованность, запыленность и степень влажности).

Требования к вентиляции

Согласно существующим нормам, интенсивность вентилирования для различных помещений следующая:

• Кухня с электроплитой -55 м3/час;
• Кухня с газовой плитой – 65 м3/час;
• Отдельный туалет – 25 м3/час;
• Кладовая и иные подсобные помещения – 14 м3/час;
• Комнаты общего назначения – 25 м3/час

Допускается уменьшение интенсивности вентилирования в ночное время не больше 40% от дневного. Однако в кухне рекомендуется к установке дополнительный предмет вентиляции.

Как делать ремонт своими руками: советы начинающим

Самостоятельное строительство печных труб

Технология обустройства дымового канала имеет много общего с монтажом обычного воздуховода. Разница заключается в наличии более строгих требований, предъявляемых к эксплуатации дымохода. Поэтому процесс обустройства трубы для печей требует проведения точных расчетов, выбора строительных материалов, деталей для крепежа, огнеупорных замазок и прочего.

Труба модульная

В том случае, когда дымоход планируется прокладывать в стене дома, данный нюанс следует учитывать на этапе возведения стены, иначе отверстие нужно будет пробивать при помощи отбойного молотка. Можно обустроить печной воздуховод в уже обустроенном вентиляционном канале, но в результате значительно ухудшится пожаробезопасность конструкции дымоотведения.

Для реализации скрытой схемы трубы нужно воспользоваться услугами опытного архитектора, поскольку в процессе эксплуатации печи возможны температурные деформации – увеличиваются размеры канала от воздействия горячего газа, тем самым подвергая стены разрушительным процессам.

Участки дымохода внутри несущих конструкций можно обустраивать из многослойных блоков. Их помещают по всей поверхности стены, используя для фиксации температуроустойчивый клеящий состав. Этот материал способен нивелировать термические деформации, благодаря прокладкам- демпферам и тем самым обеспечить целостность постройки.

Главное преимущество такой конструкции в том, что не требуется изоляция трубы на крыше дома — канал будет выходить наружу над уровнем кровли внутри фронтона.

Насадной стальной дымоход

Для работы по установке дымоходов из стали не требуются специальные навыки и большие временные затраты, поэтому им часто отдают предпочтение домовладельцы, да и стоят такие конструкции относительно недорого.

При этом нужно учитывать, что:

1. Любая труба из металла состоять должна не менее, чем из двух частей, и соответственно разбираться. После того, как через несколько лет первая секция прогорит от высоких температур, менять нужно будет не всю конструкцию, а только ее участок.
2. Там, где будет производиться вывод печной трубы через крышу и стену, укладывают огнеупорную изоляцию, иначе возможно возгорание постройки.
3. Участок трубы, находящийся в неотапливаемом помещении, необходимо качественно изолировать, чтобы холодные воздушные массы не остужали газ и тем самым не влияли на производительность теплоагрегата. В итоге конденсат не будет собираться на поверхности трубы и та не станет ржаветь.
4. Обязательно нужно обустраивать гидроизоляцию металлических труб при помощи негорючих материалов.

Монтируют металлическую насадную конструкцию поэтапно:

1. Первое колено надевают на патрубок экрана или на выходное отверстие воздуховода печи.
2. Второе кольцо выводят через чердак в помещение и фиксируют на огнеупорной распорке.
3. Соединяют оба колена.
4. Третий сегмент выводят на чердак посредством сквозного проема в крыше. Место выхода трубы на улицу перекрывают сферическим кожухом.

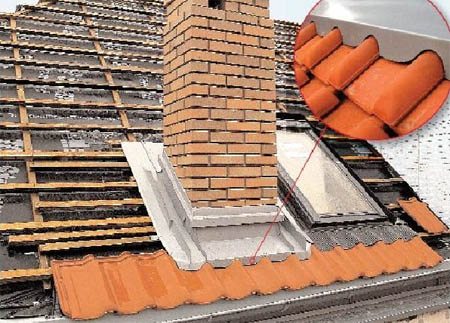

Коренная кирпичная труба

Такого типа печной дымоход из кирпичей прослужит много лет. Обустраивают коренную трубу на фундаменте, который закладывают отдельно при постройке цокольного этажа.

Технология монтажа данного дымохода более сложная, чем насадной металлической конструкции. Дело в том, что коренная труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из обожженных кирпичей.

Особенность сооружения:

1. Для строительства дымоходного канала оставляют отверстие величиной с кирпич или полкирпича. Чтобы выложить один слой, будет достаточно 4 -6 кирпичей.
2. Слои выкладывают так, чтобы нижний стыковочный шов ряда был под целым кирпичом.

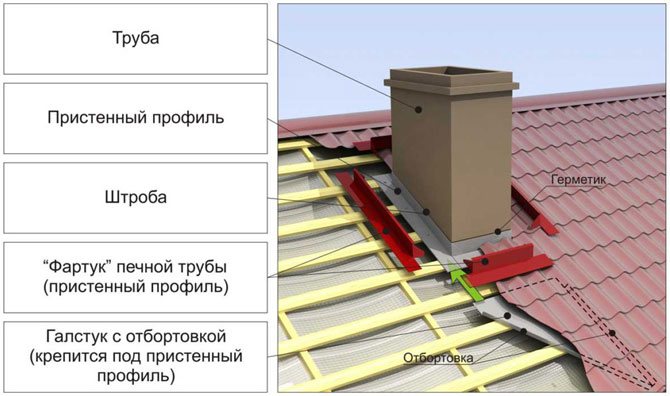

3. Прежде, как вывести печную трубу через крышу, в месте, где она пройдет перекрытие, делают специальный модуль – для смещения оси участка, пронизывающего кровлю, относительно оси части дымохода, находящейся в комнате.

Конструкция этого типа отличается сложностью, и ее монтируют, когда других вариантов нет.

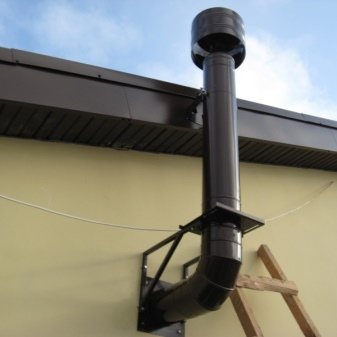

Внешний дымоход

Трубу, смонтированную из металлических или асбестоцементных модулей, устанавливают вдоль фасада строения, передвигаясь в направлении снизу вверх.

У внешних конструкций имеются особенности:

• в месте, где труба входит в здание, обустраивают отверстие, посредством которого потом выводят горизонтальный сегмент дымохода;
• место соединения горизонтального и вертикального участков оформляют в виде тройника, у которого одну часть закрывают заглушкой. Данный элемент используют при чистке дымохода;
• трубу крепят к фасаду при помощи разъемного типа металлических хомутов. Нижнюю часть дымохода укрепляют надстройкой, специально возведенной на отдельном фундаменте.

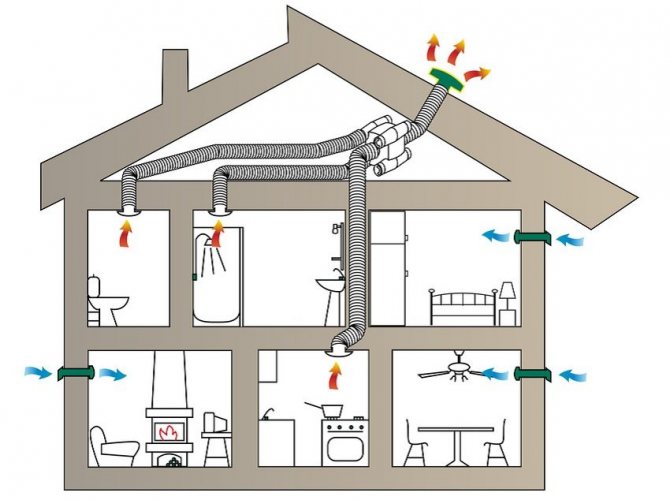

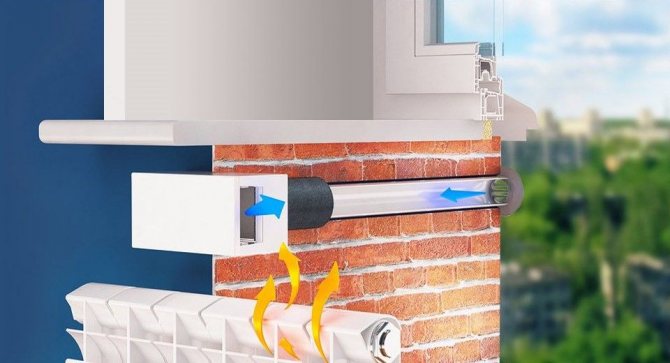

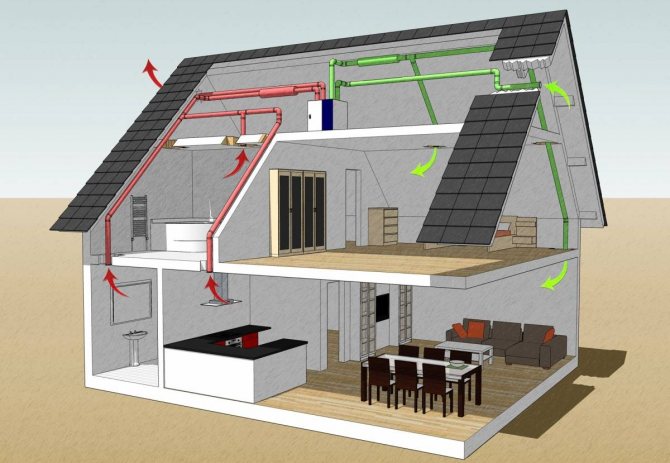

Почему циркуляция воздуха так важна

Для каждого дома обычно устраивается несколько типов вентиляции:

• вентиляция жилых помещений;
• вентиляция подкровельного пространства;
• вывод фановой трубы от канализационной системы.

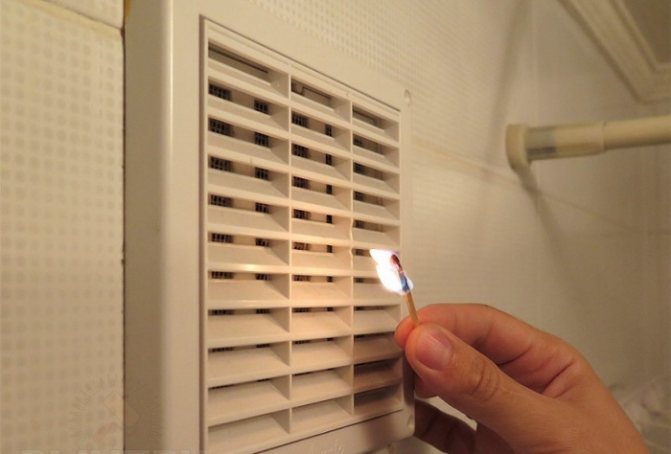

Для обеспечения передвижения воздушных масс обязательно нужна тяга. Чтобы создать тягу необходимой силы, нужно тщательно просчитать множество факторов, учесть тип помещения, материал стен и кровли, наличие утеплителя и гидроизоляции. Однако главным фактором в расчете тяги является место установки вентиляционного канала и вывод трубы на крышу.

Если нарушить правила установки вентиляционных шахт и каналов, можно свести на нет все усилия по их монтажу. Последствия этого будут печальными:

1. Отсутствие тяги или слишком слабая тяга.
2. Возникновение неприятных запахов из санузла или кухни в жилых комнатах.
3. Запах канализации, распространяющийся по всей площади дома.
4. Намокание стен и потолков вследствие повышенной влажности воздуха.
5. Появление плесени и грибка, провоцирующих серьезные заболевания легких.
6. Духота в доме и недостаток кислорода.
7. Промерзание конструкций вентиляции.
8. Копоть и чад на кухне во время приготовления пищи.

Как защитить деревянную основу от горячей печной трубы

Как вы помните, согласно нормативам СНиП 41-03-01-2003 минимальное расстояние от печной трубы до любых деревянных конструкций стартует от 140 мм. Наиболее «продвинутыми» в этом отношении считаются сэндвич элементы, но и там утеплитель имеет максимальную толщину всего 100 мм.

Делаем вывод, все печные трубы при прохождении через конструкции деревянной кровли или деревянное межэтажное перекрытие нужно защищать.

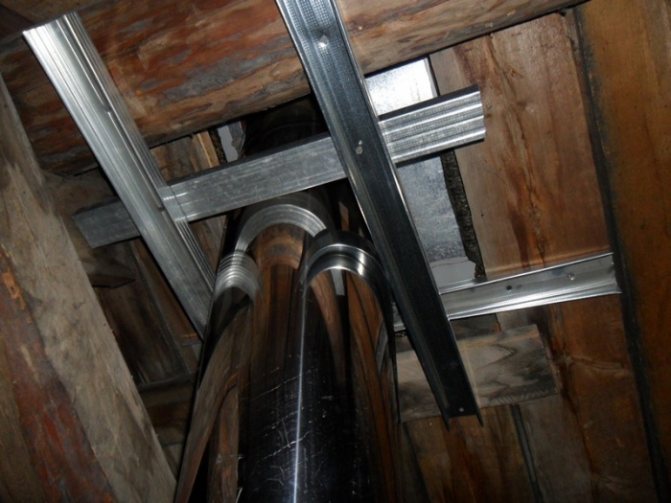

Проход трубы через потолок бани является наиболее яркой иллюстрацией к данной теме, так как бани в нашей великой державе, как правило, делаются из дерева. К этому еще стоит добавить, что температура в банных печах зачастую выше, чем в обычных.

При обустройстве таких переходов можно пойти двумя путями, купить специальный переходной блок или сделать все своими руками.

Сейчас промышленность выпускает разнообразные потолочные проходные узлы (ППУ). В дорогих конструкциях подобного плана предусмотрен специальный усиленный короб, который идет вместе с утеплителем, наполнителем и прочей фурнитурой. Но сколько я сталкивался, наш человек не желает платить деньги за такие удобства и в этом, я с ним солидарен.

Дело в том, что сама по себе конструкция не особенно сложная и здесь, как это часто у нас бывает, дешевле купить все по отдельности. Сначала я расскажу, как выглядит классическая инструкция для такого обустройства, а затем поведаю, как я делал переход трубы через потолок бани своими руками:

• Практически на любом строительном рынке сейчас можно найти специальные металлические короба с уже готовым вырезанным под определенный диаметр дымохода отверстием;
• В горизонтальной пластине такого короба, которая одновременно является частью потолка, по периметру делаются крепежные отверстия под саморезы. Но сразу конструкцию на «голый» деревянный потолок крепить нельзя. Ее края нужно предварительно обложить не горючим теплоизолятором. Чаще всего для этих целей используется асбестовое полотно;
• Габариты вертикальных стенок короба подбираются аналогично с таким расчетом, чтобы между ними и проходным отверстием можно было закрепить асбестовое полотно;

• Изнутри вертикальные стенки короба положено обкладывать фольгированной базальтовой ватой толщиной 30 – 50 мм, стоит она конечно дороже чем обычная, но такова инструкция;
• Абсолютно четко без малейшего зазора подобрать отверстия в коробе под печную трубу практически нереально, хотя бы небольшой зазор, но все же будет. Вот его положено замазать жаропрочным герметиком;
• Далее пространство между фольгированной базальтовой ватой и печной трубой заполняется керамзитом или такой же ватой, только мягкой и без покрытия. Для нежилого чердачного перекрытия этого хватит, но если баня мансардного типа, а на втором этаже есть комната отдыха, то короб сверху нужно накрыть плитой из минерита (жаропрочный и более безопасный аналог асбеста) или такой же пластиной из нержавейки.

Теперь, как я и обещал, расскажу о собственном опыте обустройства такого перехода. Баня делалась давно, и тогда этих удобных приспособлений попросту не было. Сэндвич конструкции на тот момент стоили баснословных денег, поэтому в качестве дымохода была установлена бесхозная чугунная труба.

Квадратное отверстие в деревянном перекрытии было вырезано с таки расчетом, чтобы во все стороны между дымоходом и древесиной было не менее 250 мм. На вертикальные стенки ниши я сразу набил асбестовое полотно.

Снизу был подшит трехмиллиметровый лист нержавейки. Хотел подшить десятимиллиметровую асбоцементную плиту, но побоялся, что она лопнет от температуры, хотя сосед подшил и стоит до сих пор.

Трубу в коробе я обернул асбестовым полотном и поверх него законопатил зазор глиной. А сверху все это хозяйство засыпал керамзитом среднего диаметра. На втором этаже бани я решил сделать комнату отдыха, но второго такого же листа нержавейки на тот момент у меня не нашлось.

Тогда я замешал цементно-известковый раствор на основе керамзитного песка и залил тридцатимиллиметровую армированную катанкой стяжку. Только стяжка заливалась не вплотную к чугунной трубе, а через прокладку из асбестового полотна, иначе при температурных колебаниях она бы попросту потрескалась.

Требования, предъявляемые к каналам вентиляционной системы

• Минимальный диаметр трубопровода системы вентиляции – 150 мм. Именно с таким сечением стандартные стальные оцинкованные трубы способны выдерживать эксплуатационную нагрузку.
• При монтаже вентиляции приточно-вытяжного типа необходимо учитывать, что воздуховод на отводной части должен иметь повышенную кольцевую жесткость, так как участок вентиляционной трубы, который расположен над кровлей, будет подвергаться существенным ветровым нагрузкам.
• Воздуховод должен отличаться не только повышенными прочностными характеристиками, но и обладать тонкими стенками (чем они тоньше, тем выше их пропускная способность).
• Дымоход частного дома не должен покрываться ржавчиной в результате оседания пара, выводящегося из помещений, на внутренних стенках труб вентиляционной системы. Кроме этого, конструкция системы вентиляции жилого дома не должна подвергаться горению, выделять вредные компоненты в процессе нагревания.
• Конструкция вентиляционной системы должна иметь минимальную массу.

Стандартный материал, используемый для обустройства вентиляционной системы в частном домостроении – это стальная оцинкованная труба, кирпич. Эти стройматериалы характеризуются всеми, вышеперечисленными свойствами.

Руководство по эксплуатации

Установки вентиляционного типа требуют определенного ухода во время эксплуатации для своевременного решения различного рода проблем, а также нуждаются в периодической проверке.

Если говорить о процессе тестирования вентиляторов в промышленных системах, то следует посмотреть на следующие моменты:

• есть ли ограничения вращающихся частей;
• все ли контргайки на месте;
• насколько работу можно назвать бесшумной и плавной;
• как хорошо установка прикреплена к основанию;

• хорошо ли смазаны подшипники и электромотор;
• какая их температура;
• есть ли приводные ремни, хорошо ли они натянуты;
• какое состояние вибрационных оснований, защитного покрытия и так далее;
• если ли заземление.

А также периодически необходимо осматривать состояние воздуховыпускных аппаратов в дымовых установках и выпускать из них воздух. То же самое касается и оросительных камер.

Их обслуживание должно осуществляться следующим образом:

• проверка и тщательная прочистка форсунков;
• очистка поверхности сетки водного фильтра изнутри, камер, а также пластинок каплеуловителей;
• проверка устройства, которое отвечает за то, чтобы уровень воды в поддоне находился на определенном показателе;
• проверка того, насколько плотно закрыты двери.

При проверке вентиляционных труб и других элементов систем вывода воздуха из помещения необходимо провести их осмотр на предмет отсутствия механических повреждений. Например, если утепление будет повреждено в каком-то месте, то трубы могут перестать выполнять те или иные функции качественно. А также необходимо проверить надежность креплений. Дросселирующие устройства таких систем должны быть расположены максимально правильно, указатели степени открытия должны быть на месте

Особое внимание необходимо уделять состоянию фильтров. Если они слишком изношены, то лучше не пытаться почистить их, а осуществить замену

В общем, как можно убедиться, сегодня существует большое количество вентиляционных труб, что обусловило наличие большого количества вентиляционных систем, которые существенно различаются друг от друга по назначению и другим характеристикам. Подбор труб при желании можно осуществить и самостоятельно для той или иной системы. Но для этого необходимо хорошо владеть теоретическими знаниями и понимать, как устроены вентиляционные системы в целом.

О том, как сделать вентиляцию в квартире, смотрите в следующем видео.

Как работает вентсистема крыши

Вентиляция подкровельного пространства бывает двух видов:

• Естественная.
• Принудительная.

Естественная вентиляция действует без привлечения механических устройств, только благодаря законам физики. Движение воздуха здесь возникает благодаря разнице давления во внутреннем пространстве и снаружи дома. Через вытяжные отверстия воздух из подкровельного пространства вытягивается наружу вместе с наполняющими его частицами пара.

На скорость воздухообмена непосредственно влияет разница в высоте нахождения приточного и вытяжного отверстия. Чем она больше, тем сильнее будет возникающая тяга. Поэтому вытяжные короба часто выводят на высоту, превышающую расположение конька, а приточные отверстия располагают в карнизах.

В вентиляции принудительного типа для создания направленного потока воздуха применяются вентиляционные устройства. Они могут располагаться у вытяжного или приточного отверстия, либо в обеих точках одновременно. Подобные модификации отличаются большей эффективностью, по сравнению с естественными вентсистемами.

Внимание! Чтобы вентиляция кровли работала сбалансировано и максимально эффективно, объем приточного воздуха должен соответствовать объему удаляемого. Данный показатель регулируется подбором правильного сечения приточных и вытяжных отверстий.

Приточная вентиляция

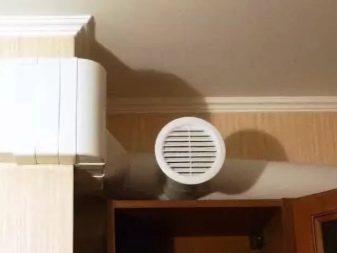

Приточные вентили вместе с вентиляционной решеткой являются основным способом эффективной приточной вентиляции.

Они конструируются на фасадную часть помещения. Оснащенный термостатом вентиль реагирует на колебания температуры снаружи и меняет автоматически приток воздуха. Конечно, термостат можно настроить по необходимости и вручную.

Как сделать гидроизоляцию?

Герметизация крыши вокруг дымохода
В настоящее время на строительном рынке представлено большое разнообразие материалов, подходящих для этих задач, которые могут быть стальными, асбестобетонными или кирпичными.

Выпускаются они в виде рулонов или плит, поэтому всегда можно подобрать то, что подойдет к вашей печи.

Самыми популярными являются плиты, сделанные из миллитового кремнезема, которые еще называются каолинами.

Этот материал отличается повышенной прочностью и гибкостью, и способен переносить перепады температуры, не подвергается горению, и не выделяют вредных веществ в атмосферу. Могут использоваться не только для изоляции дымоходов, а также для саун, бассейнов и бань.

Эти материалы делятся на:

• Вату МКРР-130;
• Рулонный фильтр МКРФ-100;
• Плиты МКРП-340.

От цифрового индекса зависит, насколько плотным будет материал.

Плюсы дымоходов, имеющих изоляцию:

1. Повышается тепловая эффективность печей.
2. Использовать печи становится безопаснее.
3. Гидроизоляция придает эстетичность.

Нагревание дымовой трубы происходит из-за газов, которые выходят из печи. Благодаря этому поддерживается щадящий тепловой режим.

Изоляция дымохода в «теле» перекрытия.

Влага, которая выделяется из топлива выходит в атмосферу вместе с дымовыми газами и поэтому не происходит оседания конденсата.

Благодаря этому происходит увеличение КПД печи, и ее конструкция служит дольше, также в ней не образуются трещины от высокого давления.

Давайте рассмотрим устройство гидроизоляции на двускатной крыше на примере трехуровневой гидроизоляции. Что это значит?

• Первый уровень — приклеивается при помощи битумной мастики супердиффузная мембрана к трубе. Для этого грунтуется труба при помощи полимерно-битумной мастики и, заворачивая края мембраны наверх, она приклеивается.
• Теперь даже в том случае, если влага сможет попасть на мембрану, то в то место, где происходит соединение трубы с крышей, она не попадет.
• Второй уровень включает в себя устройство нижнего и верхнего галстуков, сделанных из металлических уголков. Листы нужно уложить с нахлестом верхних на нижние так, чтобы воды всегда смогла скатываться вниз. Нижний лист по правилам нужно продлевать до свеса крыши, но можно оставить и коротким.
• Правда, тогда нужно будет убедиться в том, что влага будет попадать на мембрану, ведь главная задача заключается в том, чтобы обеспечить отвод влаги от трубы. Уголки нужно закрепить на бруски обрешетки, сделанные дополнительно, затем все обработать герметикам и посадить на дюбель гвозди.
• Следующим уровнем укладывается ондулин встык на конструкцию: двускатная мансардная крыша. Герметизация стыков делается битумной мастикой, затем укладывается пластиковый покровный фартук. Он делается на нижней части и герметизируется ондуфлешем по кругу. Ондуфлеш – это битумно-каучуковая гидроизоляционная лента, которая с одного края прикрепляется к уголку, а вторым к ондулину.

Теперь давайте поговорим про вентиляционные трубы на крыше. Многие спрашивают, почему делать вентиляцию, выходящую на крышу, лучше.

Причин этому много:

1. Эффективность вытяжки будет одинаковой не зависимо от направления ветра.
2. Работающий электродвигатель не будет слышан в доме.

Благодаря современным устройствам можно осуществить вывод через вентиляцию разного назначения, а также различные дополнительные агрегаты и приспособления:

• Флагштоки, антенны и трубы.
• Вентиляция пространства, расположенного под кровлей.
• Проветривание помещений изнутри – жилых и подсобных помещений, канализационных стояков, кухонных вытяжек, центральных пылесосов.

Соединение

Можно сделать проход трубы через крышу любого типа: скатную или плоскую, которая имеет любое кровельное покрытие. Чтобы это сделать применяются элементы, предназначенные для прохода. Вентиляция пространства расположенного под кровлей.

Как уже отмечалось ранее, в кровле постоянно образовывается конденсат. Это происходит из-за высокой влажности, которая вызывает грибки и плесени. Впрочем, если сгниют стропила, то крышу они не смогут держать.

От конструкции кровли и вида кровельного материала зависит выбор изделия, к примеру, такая конструкция, как шатровая мансардная крыша, потребует дополнительных усилий.

Такая вентиляция осуществляется благодаря перепаду температуры и давления. Стоит отметить, что под крышей происходит движение воздуха снизу вверх.

Воздух попадает через отверстия, сделанные в карнизе, а обратно через аэраторы. Устанавливать их нужно настолько высоко, насколько это возможно. Чтобы они работали нормально нужно обеспечить им приток воздуха, поступающего из-под карнизов.

Варианты установки вентиляции

С этой целью можно предусмотреть вытяжные выходы на коньке или около него. Такие выходы называются кровельными аэраторами. Их можно разместить точечно или сделать из них непрерывный желоб. Наибольшая эффективность обеспечится в том случае, если они будут расположены вдоль всего ребра кровли. Кровельные аэраторы могут быть совмещены с общей системой вентиляции дома.

Сюжет об устройстве вентиляции крыши

Кровельные аэраторы не испортят внешний вид дома, так как на них укладывается основное покрытие. При сооружении такого типа вентиляции нельзя выполнять герметизацию с использованием монтажной пены или специальных лент. Это перекроет доступ воздуху, из-за чего естественное проветривание кровли станет невозможным. Для выполнения кровли с 2 зазорами потребуется прорезать отверстия в пленке, так как она также будет перекрывать доступ воздуха снаружи.

Практически для любого кровельного покрытия предусмотрены функциональные элементы, с помощью которых можно изготовить вентиляцию. К таким элементам относятся:

• плиты с воздушными каналами;
• аэроэлементы;
• вентиляционные рулоны.

С помощью этих кровельных элементов можно обеспечить проветривание крыши дома. Наибольшую эффективность дает система вентилируемого конька, созданная при помощи этих элементов, а не установка их по отдельности.

Обустройство вентилируемого карниза – это возможность обеспечить площадь для проникновения воздуха, достаточную для эффективного проветривания кровли. Карнизная вентиляция может быть нескольких видов:

• софитная, которая представляет собой зазоры между стеной здания и доской карниза;
• в виде вентиляционных решеток, врезанных в софиты;
• с использованием специального материала, в котором предусмотрены продухи, уложенные немного выше уровня карнизного свеса.

Чтобы не перекрывать доступ воздуху, необходимо отказаться от укладки теплоизолирующего материала в карнизе или размещения на нем насаждений. Можно обеспечить эффективную защиту вентиляционных каналов, расположенных на карнизном свесе:

• специальные решетки и аэроэлементы;
• расположение под кровельным покрытием элементов водосточной системы;
• установка снегозадержателей.

Схема вентиляции чердака через слуховые окна.

Ендова или разжелобок кровли – это более сложный вариант вывода вентиляции. Если карнизный свес слишком короткий и на крыше устроено 2 вентиляционных зазора (или длинные разжелобки), то могут возникнуть определенные сложности с выводом вентиляции.

Обеспечить проветривание кровли можно, если изготовить вентиляционные проемы в пленке в каждом пролете стропильной системы. Вместо проема можно сделать сплошной канал для проветривания вдоль желоба.

В подобных сложных случаях можно расположить вдоль ендовы аэраторные элементы. Это очень удобно на крышах, уклон которых составляет 45°. Если крыша плоская, то такая вентиляция не окажется эффективной. В этом случае оптимальный вариант – крышные вентиляторы, работающие на электричестве, высокие вентиляционные насадки, инерционные турбины и т. д. Однако стоимость такой вентиляции значительно выше, чем при обустройстве вентиляции естественным путем.

Наиболее распространенный способ создания вентиляции – это выполнение слухового окна. Этот элемент несет не только функциональную, но и декоративную нагрузку. Крыша со слуховым окном выглядит очень привлекательно. Можно изготовить отверстие под слуховое окно различной формы.

Односкатное слуховое отверстие может быть установлено на любой крыше. Основанием двухскатного должна служить кровля, изготовленная из металлического или мягкого покрытия. Но при желании можно обустроить и окна с более сложной конструкцией.

Вентиляция кровли Vilpe — MUOTOKATE проходной элемент

Таким образом, вентиляция крыши – это обязательный элемент, который служит для удаления теплого и влажного воздуха из дома. С помощью системы продухов можно предотвратить гниение и появление плесени на балках перекрытия и опорах кровли. Существует несколько способов обустройства вентиляции на крыше. Тот или иной способ может быть более или менее эффективным в зависимости от конструкции кровли. В некоторых случаях может возникнуть необходимость включения в вентиляционную систему специальных приборов, которые работают от электрической сети. Это сделает вентиляцию более эффективной, но повысит потребление электроэнергии. Рекомендуется прибегать к такому методу обустройства вентиляции только в тех случаях, когда конструкция крыши препятствует естественному проветриванию.

Вентиляция фальцевой кровли

Фальцевая крыша, как и все остальные виды кровель, нуждается в нормальной циркуляции воздуха в подкровельном пространстве. И это обеспечивают с помощью зазора между покрытием и теплоизоляционным слоем не менее 50 мм, для чего собирают обрешётку из бруса 50х40 или 50х50 мм. К тому же утеплитель для большей надёжности защищают пароизоляционной плёнкой.

Для вывода влаги из вентзазора на крыше монтируют выход вентиляции для фальцевой кровли на расстоянии от конька не более чем 0,6 м.

Выход вентиляции для фальцевой и мягкой кровли используется для отвода влаги из вентзазора

Уложенная по всем правилам и хорошо проветриваемая фальцевая кровля прослужит около 25 лет без капитального ремонта.

Технические характеристики вентиляционной трубы над крышей

Высота трубы зависит от градуса наклона ската
Высота вентканала, угол наклона, а также диаметр трубы зависят от типа кровли. Перед установкой воздуховода стоит выяснить:

• взаиморасположение расположение труб отопления, дымохода, водопровода;
• «кровельный пирог» – слои, их порядок размещения;
• какой внешний слой кровли;
• стропильная конструкция включает ли коньковую балку;
• размер ската.

Можете быть уверены, что все делаете правильно, если в разработанной проекте присутствуют такие данные:

• Диаметр сечения вентканала не меньше 140х140 мм.
• Высота вентиляционного воздуховода до конька 3 м.
• Если крыша плоская, то вентканал должен возвышаться над ней не менее, чем на 500 мм.
• Когда расстояние между коньком и воздуховодом более 2 м, то рекомендуемая высота вентканала ­это уровень конька, можно расположить трубу выше.
• При условии выхода вентканала из кровли на расстоянии больше чем 3 м от конька, его высота должна равняться верхней точке конька.
• Вертикальный воздуховод должен устанавливаться под углом 10°, при длинном скате.

Элементы кровельной вентиляции

Функционирует принудительная вентиляция согласно принципу конвекции: поскольку теплый воздух более легкий, его потоки перемещаются вверх, при этом освобождая место прохладным воздушным массам с большим весом. Зачастую также устанавливается проход через крышу для вентиляции, облегчающий циркуляцию воздуха.

Согласно положениям СНиП, чтобы обеспечить вытяжку, потребуются следующие элементы кровельной вентиляции:

1. Карнизные продухи. Посредством них под крышу с мансардой проникает атмосферный воздух. Для изготовления продух используют недорогие пиломатериалы, которые прикрепляют с маленьким зазором, или специальные конструкции – софиты, представляющие собой металлические или пластиковые панели с частично нанесенной перфорацией. За счет этих отверстий воздух беспрепятственно проникает в помещение.
2. Слуховые окна. Они служат для вытяжки и облечения доступа воздуха. Такие окна обустраивают, если мансардное помещение в доме не отапливается, и его не используют для проживания.
3. Коньковые аэраторы. Этот элемент вентиляции, имеющий перфорацию, монтируют вдоль конька мансардной скатной крыши. Он служит для выведения нагретого воздуха наружу из помещения.
4. Скатные дефлекторы. Данные устройства не что иное, как трубы для вентиляции. Устанавливают эти воздуховоды на кровле, на скатах. Они состоят из трубки сечением 20 –50 миллиметров, которую прокладывают сквозь слои изоляционного пирога. Сверху дефлекторы оснащают защитной сеточкой и колпачком.
5. Кровельный материал модульного типа. Укладывают покрытие из отдельных плиток, оставляя зазоры для циркуляции воздушных масс. С точки зрения обустройства вентиляции данный материал является более удачным решением для крыш с теплой мансардой, чем листовая сталь или мягкая битумная черепица.

Если запроектирована жилая мансарда, тогда потребуется монтаж более сложной системы, состоящей из:

• скатных дефлекторов;
• карнизных продухов;
• конькового аэратора.

Согласно СНиП, число вентиляционных отверстий определяют с учетом площади кровельной поверхности из расчета 1 — 2 штуки на 25 «квадратов».

Нюансы обустройства вентсистем для холодных и теплых чердаков ↑

Для проветривания помещения под крышей вовсе не обязательно создавать сложные инженерные системы или устанавливать вытяжные вентиляторы. Как правило, в таких случаях делают обычные продухи на чердаке, которые в состоянии обеспечить естественную циркуляцию воздушных потоков.

Вентиляционная система без утепления чердака ↑

Естественная циркуляция воздуха через продухи Регулировка воздушных потоков в соответствии с потребностью на тот или иной момент очень важна, поэтому следует оставить свободный доступ к решеткам, не закрывая его стропилами. Также на вентиляционных каналах нужно сделать заслонки, которые позволят увеличивать, уменьшать или вообще перекрывать воздушные потоки.
Такая регулировочная система необходима для герметичной кровли, например, профнастила или металлочерепицы, где листы плотно смыкаются на стыках. В том случае, если перекрытие сделано такими материалами, как волновой шифер или ондулин (при отсутствии гидроизоляционной пленки), продухи делать не следует – для циркуляции воздуха достаточно зазоров между волнами.

Вентиляция на фронтоне через слуховое окно

Все двускатные и мансардные крыши имеют фронтоны, где и устанавливается решетка для вентиляции чердачного помещения, причем с одной стороны ее ставят отверстиями вниз, а с другой делают регулировку. В тех случаях, когда конструкции вальмовые, полувальмовые или многощипцовые фронтоны, как правило, отсутствуют, но, тем не менее, там может быть сделано слуховое окно, где можно расположить решетку.

Трубное устройство (аэраторы) для вентилирования крыш

Если вход с улицы в холодный чердак отсутствует, и там нет слуховых окон, что часто встречается в современной архитектуре частного домостроения, то устанавливают крышные вентиляторы – аэраторы. Такое устройство представляет собой трубу в виде стакана, защищенного сверху от попадания атмосферных осадков оголовником. В некоторых случаях там еще добавлен обратный клапан.

Расчет вентиляционной системы

Система вентиляции для теплого чердачного помещения ↑

Несколько по-иному выглядит ситуация с циркуляцией воздуха на отапливаемом чердаке, то есть, мансарде. В самом помещении процесс воздухообмена происходит, как и в жилых комнатах – через двери, окна, форточки и специально предусмотренные для этого решетки (возможно, с принудительной вытяжкой). Но здесь отдельно нужно обеспечить вентзазор под кровельным материалом в виду его утепления с нижней стороны.

Схема циркуляции воздуха на чердаке с отоплением

Если кровельным материалом на вашем доме служит ондулин или шифер, то для обеспечения хорошей циркуляции достаточно выдержать расстояние 20-30мм между кровлей и утеплителем (гидроизоляцией) – воздух будет проходить через волновой стык. Но в тех случаях, когда используется профнастил, металлочерепица, фальцевые или мягкие покрытия, кровля получится герметичной, что будет способствовать образованию конденсата и, как следствие, грибковой плесени.

Кроме того, конденсат будет разрушать металлическое покрытие, а еще влага может проникнуть внутрь через неплотное примыкание гидроизоляции. В таких случаях зазоры для циркуляции воздуха оставляют на подшивке свесов (внизу) и под коньком (вверху). Для металла также используется дополнительная гидроизоляция при его монтаже.

Установка вентканала на крышу через ондулин

Вентиляционные трубы могут быть подобраны в сочетании с ондулиновыми кровельными листами. Они продаются с похожей цветовой гаммой. Их несложно монтировать. Трубу для вентиляции можно выбрать из ABS полимера.

К примеру, ее длина составляет 860 мм, а высота над кровлей 470 мм. Установка вентканала производится следующим образом:

• ондулиновые листы крепятся вокруг места предполагаемого выхода трубы из отверстия кровли – исключением является лист, который будет располагаться выше трубы;
• на место установки вентканила необходимо закрепить лист-основание с крепежом для вентиляционной трубы;
• устанавливать вентканал нужно с учетом каждой волны ондулинового покрытия;
• ондулин, который монтируют над вентканалом, крепится с нахлестом на лист-основание приблизительно в 10 см;
• необходимо вставить вентканал вертикально в лист-основание, и закрепить пластиковыми шпильками.

Что учитывать при устройстве вентиляционных выходов

При установке важно учитывать ряд факторов. Имеет значение форма кровли, которая может быть скатной и плоской.

В первом случае инженеры рекомендуют устанавливать выход вентиляции как можно ближе к коньку. Это обеспечит равномерный прогрев внутренней части вентиляционной трубы, а наружная часть будет более устойчива к воздействию ветра и давлению снега зимой.

Для плоской кровли на первый план выходит геометрия стояка вентиляционного выхода: он должен располагаться прямо под вытяжной трубой на крыше, чтобы воздух беспрепятственно выходил наружу.

Высота вентиляционной шахты над крышей также имеет значение: при недостаточно высоком расположении трубы сила тяги будет очень маленькой и вентиляция будет работать неэффективно. Слишком высокая труба также снижает тягу, т.к. конструкция может пострадать от сильных порывов ветра, поэтому потребуется дополнительное крепление.

Обратите внимание! На скатной крыше рекомендуется устанавливать выход трубы на высоту до 50 см, на плоской кровле – от 30 до 50 см.
