Индукционная печь для плавки металла: особенности и преимущества

Индукционная печь для плавки металла — эффективное решение для переработки металлических материалов. В статье рассмотрим принципы работы индукционных печей, их преимущества перед традиционными методами плавки и области применения. Это поможет понять, как эти устройства оптимизируют производственные процессы и улучшают качество продукции. Информация будет полезна как профессионалам в металлургии, так и любителям, интересующимся плавкой металлов.

Принцип действия

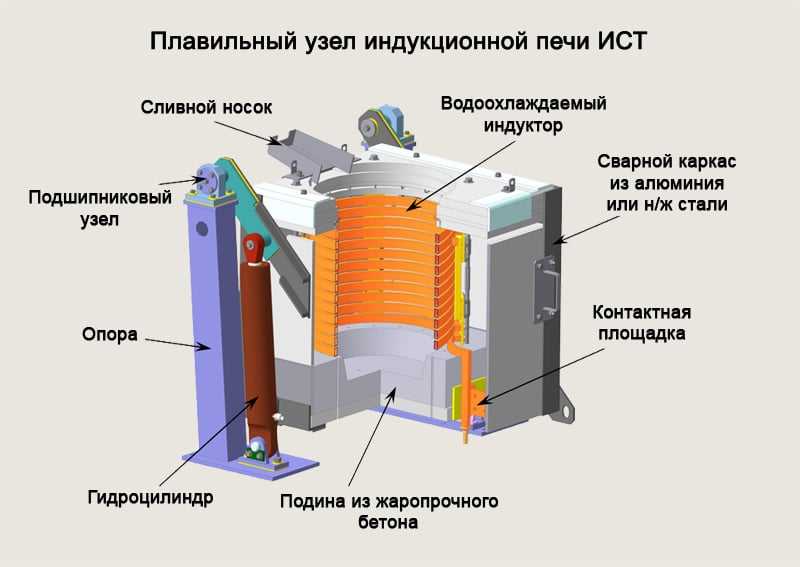

Принцип функционирования индукционной печи для металлургического плавления

Работа индукционной печи представляет собой удивительный пример того, как нежелательные явления могут быть использованы с высокой эффективностью. В данном случае речь идет о вихревых индукционных токах Фуко, которые обычно создают проблемы в электротехнике, но здесь они служат исключительно положительной цели.

Чтобы металл начал нагреваться и затем плавиться, его необходимо поместить в зону действия этих самых токов Фуко, которые формируются в индукционной катушке — основном элементе печи. Проще говоря, все знают, что при работе любого электрического устройства оно начинает нагреваться. Индукционная печь для плавки металлов использует этот нежелательный эффект в других ситуациях на полную мощность.

Эксперты в области металлургии отмечают, что индукционные печи для плавки металла становятся все более популярными благодаря своей высокой эффективности и точности. Они используют электромагнитные поля для нагрева металла, что позволяет достичь более равномерного распределения температуры и сокращает время плавки. Специалисты подчеркивают, что такие печи значительно снижают энергозатраты по сравнению с традиционными методами, что делает их экономически выгодными для промышленных предприятий. Кроме того, индукционные печи обеспечивают более чистый процесс плавки, минимизируя выбросы вредных веществ в атмосферу. Это делает их привлекательными для компаний, стремящихся к устойчивому развитию и соблюдению экологических норм. В целом, внедрение индукционных печей открывает новые горизонты для повышения производительности и качества металлургических процессов.

https://youtube.com/watch?v=XYi1Z2fYXto

Преимущества перед другими видами плавильных печей

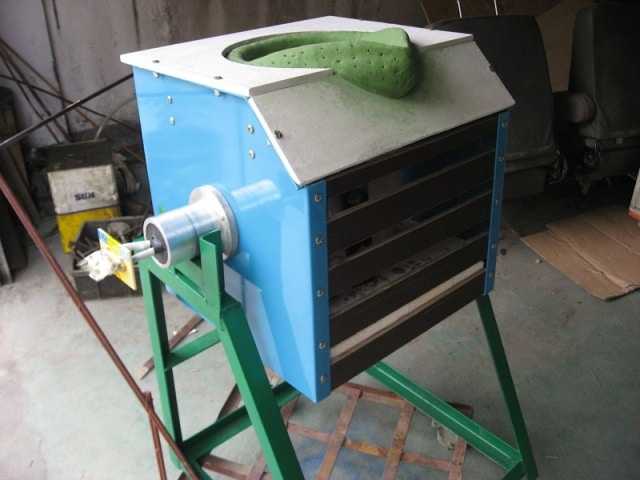

Компактная индукционная печь для плавки металлов

Индукционные печи не являются единственным решением для плавления металлов. Существуют также известные мартеновские печи, доменные печи и другие варианты. Тем не менее, индукционная печь обладает рядом явных преимуществ по сравнению с ними.

• Печи, работающие на индукционном принципе, могут быть достаточно компактными, что делает их установку простой и удобной.
• Высокая скорость плавления. В то время как традиционные печи могут тратить несколько часов только на разогрев, индукционные печи выполняют эту задачу значительно быстрее.
• Коэффициент полезного действия близок к 100 %.
• Индукционные печи обеспечивают наивысшую чистоту расплава. В других типах печей заготовка контактирует с нагревательным элементом, что может привести к загрязнению. В индукционных печах токи Фуко нагревают металл изнутри, воздействуя на его молекулы, что исключает попадание посторонних примесей.

Это последнее преимущество особенно важно в ювелирном производстве, где чистота материала значительно повышает его ценность и уникальность.

Интересные факты

Вот несколько интересных фактов об индукционных печах для плавки металла:

1. Принцип работы: Индукционные печи используют электромагнитную индукцию для нагрева металла. Когда переменный ток проходит через катушку, он создает магнитное поле, которое индуцирует электрические токи в металлическом объекте. Эти токи, называемые вихревыми, вызывают нагрев металла за счет его сопротивления.

2. Энергоэффективность: Индукционные печи считаются более энергоэффективными по сравнению с традиционными печами, такими как дуговые или газовые. Они могут достигать КПД до 90%, что позволяет значительно сократить затраты на электроэнергию и уменьшить выбросы углерода.

3. Точность контроля температуры: Индукционные печи обеспечивают высокую точность контроля температуры, что особенно важно при плавке различных сплавов. Это позволяет избежать перегрева и улучшает качество конечного продукта, что делает индукционные печи популярными в металлургической промышленности.

https://youtube.com/watch?v=UfvhqQFRC1k

Размещение печи

Компактная индукционная печь может быть как настольной, так и напольной, в зависимости от её размеров. Независимо от выбранного варианта, важно учитывать несколько ключевых аспектов при выборе места для установки.

• Несмотря на простоту использования, индукционная печь является электрическим устройством, поэтому необходимо соблюдать меры безопасности. Первое, на что стоит обратить внимание при установке, — это наличие подходящего источника питания, который соответствует характеристикам устройства.
• Обязательно нужно предусмотреть возможность качественного заземления.
• Также важно обеспечить подвод воды для устройства.
• Для настольных моделей требуется надежная и устойчивая поверхность.
• Однако самое главное — во время работы печи ничто не должно отвлекать. Даже если расплав незначителен по объему и массе, его температура превышает 1000 градусов, и случайный пролив может привести к серьезным травмам как для вас, так и для окружающих.

Не стоит и говорить о том, что рядом с работающей индукционной печью не должно находиться никаких горючих или взрывоопасных материалов. Кроме того, наличие пожарного щита в непосредственной близости является абсолютно необходимым.

Виды индукционных печей

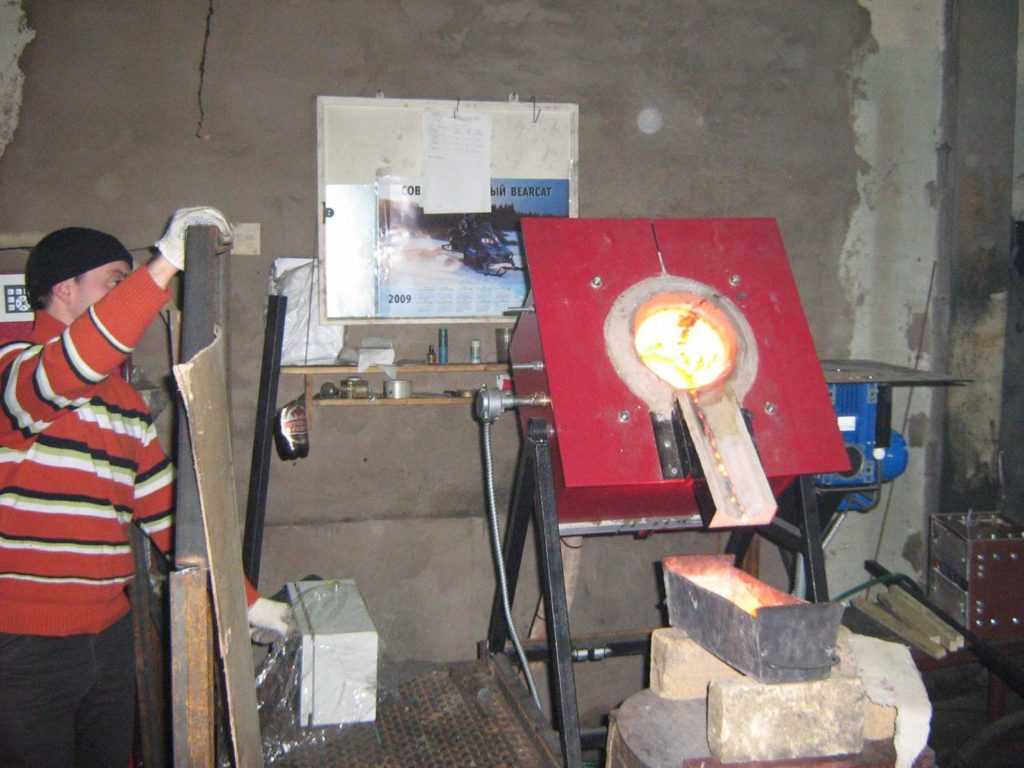

Тигельная индукционная печь

Существует два основных типа индукционных печей: канальные и тигельные. Они различаются лишь способом эксплуатации, в остальном же оба типа имеют схожие преимущества. Давайте рассмотрим каждый из них подробнее:

• Канальная печь. Главным достоинством этого типа является возможность непрерывного процесса. Вы можете загружать новое сырьё и извлекать расплавленный металл одновременно с нагревом. Однако при запуске может возникнуть небольшая сложность: канал, по которому будет выводиться жидкий металл, должен быть заранее заполнен.
• Тигельная печь. В отличие от канальной, здесь каждую порцию металла необходимо загружать отдельно. Это и есть основная особенность. Сырьё помещается в термостойкий тигель, который затем устанавливается в индукционное устройство. После того как металл расплавится, его сливают из тигля, и только после этого загружают следующую порцию. Такой тип печи идеально подходит для небольших мастерских, где нет необходимости в больших объемах расплавленного металла.

Основное преимущество обоих типов заключается в высокой скорости производства. Тем не менее, тигельная печь имеет свои преимущества и в этом аспекте. Кроме того, её можно изготовить самостоятельно в условиях домашней мастерской.

Создание самодельной индукционной печи не представляет особых трудностей и доступно даже тем, кто немного разбирается в электротехнике. Она состоит всего из трёх основных компонентов:

• Генератор.
• Индуктор.
• Тигель.

Индуктор представляет собой медную обмотку, которую можно изготовить самостоятельно. Тигель можно приобрести в специализированных магазинах или найти другими способами. В качестве генератора можно использовать сварочный инвертор, а также самостоятельно собранные транзисторные или ламповые схемы.

Индукционная печь на сварочном инверторе

Наиболее простой и популярный вариант. Вам потребуется приложить усилия только для создания индуктора. Для этого используется медная трубка с тонкими стенками диаметром 8-10 см, которую необходимо изогнуть по заданному шаблону. Витки должны находиться на расстоянии 5-8 мм друг от друга, а их количество будет зависеть от параметров и диаметра инвертора. Индуктор фиксируется в корпусе из текстолита или графита, а внутрь установки помещается тигель.

Индукционная печь на транзисторах

В данном случае вам предстоит трудиться не только физически, но и интеллектуально. Придётся также посетить несколько магазинов для поиска необходимых компонентов. Вам понадобятся транзисторы с различной ёмкостью, пара диодов, резисторы, плёночные конденсаторы, два медных провода разной толщины и несколько дроссельных колец.

• Перед началом сборки важно помнить, что готовая схема будет сильно нагреваться в процессе работы. Поэтому стоит использовать достаточно крупные радиаторы.
• Конденсаторы следует соединять параллельно, формируя батарею.
• На дроссельные кольца наматывается медная проволока диаметром 1,2 мм. В зависимости от требуемой мощности, количество витков должно варьироваться от 7 до 15.
• На цилиндрический объект, который соответствует диаметру тигля, наматывают 7-8 витков медной проволоки диаметром 2 мм. Концы проволоки должны оставаться достаточно длинными для подключения.
• Все элементы монтируются на плату согласно специальной схеме.
• В качестве источника питания можно использовать 12-вольтовый аккумулятор.
• При необходимости можно изготовить корпус из текстолита или графита.
• Мощность устройства можно регулировать, изменяя количество витков на индуктивной катушке.

Собрать такое устройство своими руками — задача не из лёгких. Приступать к ней стоит только в том случае, если вы уверены в своих знаниях и навыках.

Индукционная печь на лампах

В отличие от транзисторных моделей, ламповые печи обладают значительно большей мощностью, что требует более осторожного обращения как с устройством, так и с его схемой.

• Четыре лучевые лампы, соединенные параллельно, будут создавать токи высокой частоты.
• Медная проволока должна быть скручена в спираль, при этом расстояние между витками должно составлять 5 миллиметров и более. Диаметр витков варьируется от 8 до 16 см. Индуктор необходимо изготовить такого размера, чтобы в него свободно помещался тигель.
• Индуктор устанавливают в корпус, выполненный из непроводящего материала (например, текстолита или графита).
• На корпус можно установить неоновую лампу-индикатор для визуализации работы устройства.
• Также в схему можно добавить подстроечный конденсатор.

Создание обеих схем требует определенных знаний, которые можно приобрести, но лучше всего, если эту задачу возьмет на себя квалифицированный специалист.

Охлаждение

Этот вопрос, вероятно, является одним из самых трудных для тех, кто решил самостоятельно создать индукционный плавильный аппарат. Проблема заключается в том, что установка вентилятора слишком близко к печи не является хорошей идеей. Металлические и электрические компоненты охлаждающего устройства могут негативно повлиять на функционирование печи. В то же время, вентилятор, расположенный на расстоянии, может не обеспечить достаточное охлаждение, что может привести к перегреву.

Другой вариант — организовать водяное охлаждение. Однако качественно и правильно реализовать его в домашних условиях не только сложно, но и может оказаться экономически невыгодным. В такой ситуации стоит задуматься: не будет ли разумнее приобрести промышленную индукционную печь, произведённую на заводе с соблюдением всех необходимых технологий?

Техника безопасности при выплавке металла в индукционной печи

Не стоит углубляться в общие аспекты техники безопасности, так как большинство людей знакомы с основными правилами. Лучше сосредоточиться на особенностях, касающихся именно данного типа оборудования.

• Начнем с личной безопасности. При использовании индукционной печи важно помнить, что температура может достигать высоких значений, что создает риск ожогов. Кроме того, это электрический прибор, требующий повышенного внимания.
• Если вы приобрели готовую печь, обратите внимание на радиус действия электромагнитного поля. В противном случае ваши часы, мобильные телефоны, видеокамеры и другие электронные устройства могут начать работать некорректно или даже выйти из строя.
• Рабочую одежду стоит выбирать с неметаллическими застежками. Наличие металлических элементов может негативно сказаться на функционировании печи.
• Особое внимание следует уделить ламповой печи. Все компоненты, работающие под высоким напряжением, должны быть надежно защищены корпусом.

Хотя в городской квартире такая техника может не быть востребованной, радиолюбителям, занимающимся лужением, и мастерам ювелирного дела индукционная печь просто необходима. Для них это незаменимый инструмент, и лучше всего узнать о ее преимуществах у самих специалистов.

https://youtube.com/watch?v=XYi1Z2fYXto

Экономические аспекты использования индукционных печей

Индукционные печи для плавки металла становятся все более популярными в различных отраслях благодаря своей высокой эффективности и экономичности. Одним из ключевых факторов, способствующих их распространению, являются экономические аспекты, которые делают их привлекательными для предприятий.

Во-первых, индукционные печи отличаются высокой энергетической эффективностью. Они используют электромагнитные поля для нагрева металла, что позволяет значительно сократить затраты на электроэнергию по сравнению с традиционными методами плавки, такими как газовые или электродуговые печи. Это особенно важно в условиях растущих цен на энергоносители и необходимости оптимизации производственных затрат.

Во-вторых, индукционные печи обеспечивают более высокую скорость плавки. Это связано с тем, что тепло генерируется непосредственно в металле, что позволяет значительно сократить время, необходимое для достижения нужной температуры. Быстрая плавка способствует увеличению производительности и снижению затрат на рабочую силу, что также положительно сказывается на общей экономике предприятия.

Кроме того, индукционные печи требуют меньших затрат на обслуживание и ремонт. Они имеют более простую конструкцию и меньше подвержены износу, чем традиционные печи. Это снижает расходы на запасные части и услуги по ремонту, что в свою очередь увеличивает срок службы оборудования и снижает общие эксплуатационные расходы.

Еще одним важным экономическим аспектом является возможность переработки вторичных материалов. Индукционные печи отлично подходят для плавки лома и других вторичных металлов, что позволяет предприятиям значительно сократить затраты на сырье. Это также способствует более устойчивому производству, так как уменьшает потребность в первичном металле и снижает негативное воздействие на окружающую среду.

Наконец, индукционные печи обеспечивают высокую степень контроля над процессом плавки. Это позволяет производителям точно регулировать состав сплавов и достигать необходимого качества продукции. Высокое качество конечного продукта может привести к увеличению цен на металл и, как следствие, к повышению доходов предприятия.

Таким образом, экономические аспекты использования индукционных печей для плавки металла делают их выгодным выбором для многих предприятий. Высокая эффективность, скорость плавки, низкие эксплуатационные расходы и возможность переработки вторичных материалов способствуют снижению затрат и увеличению прибыли, что делает индукционные печи привлекательными для инвестиций в современном производстве.

Вопрос-ответ

Как работает индукционная печь для плавки металла?

Индукционная печь использует электромагнитную индукцию для нагрева металла. Когда переменный ток проходит через катушку индукции, он создает магнитное поле, которое индуцирует электрические токи в металлическом объекте. Эти токи вызывают нагрев металла за счет его сопротивления, что позволяет плавить его без прямого контакта с источником тепла.

Каковы преимущества использования индукционной печи по сравнению с традиционными методами плавки?

Индукционные печи обеспечивают более высокую эффективность и контроль температуры, что позволяет достичь более качественного плавления металла. Они также быстрее нагреваются и требуют меньше энергии, что делает их более экономичными. Кроме того, индукционные печи менее загрязняют окружающую среду, так как не выделяют продукты сгорания.

Какие металлы можно плавить в индукционной печи?

Индукционные печи подходят для плавки различных металлов, включая сталь, алюминий, медь и бронзу. Однако важно учитывать, что разные металлы требуют различных температур плавления и могут иметь свои особенности в процессе плавки, поэтому необходимо правильно настраивать оборудование в зависимости от типа обрабатываемого металла.

Советы

СОВЕТ №1

Перед покупкой индукционной печи для плавки металла, тщательно изучите технические характеристики и мощность устройства. Убедитесь, что печь соответствует вашим потребностям по объему и типу металла, который вы планируете плавить.

СОВЕТ №2

Обратите внимание на качество индукционного катушки и материалов, из которых изготовлена печь. Высококачественные компоненты обеспечивают более эффективный и безопасный процесс плавки, а также увеличивают срок службы устройства.

СОВЕТ №3

Не забывайте о мерах безопасности при работе с индукционной печью. Используйте защитные очки, перчатки и специальную одежду, чтобы избежать ожогов и травм. Также убедитесь, что рабочее место хорошо вентилируется.

СОВЕТ №4

Регулярно проводите техническое обслуживание вашей индукционной печи. Чистка и проверка всех компонентов помогут избежать поломок и обеспечат стабильную работу устройства на протяжении долгого времени.
