Как кабель канал крепить к бетонной стене и потолку. Немалый интерес к тому, как крепить кабель канал к стене и потолку, будет проявлять тот человек, которого полностью не устраивает внешний вид пола или стены, которая завешена/застелена огромным количеством перекрученных проводов. Кроме того, с точки зрения вероятности появления пожара такие жгуты достаточно опасные.
Более того, иногда дети и домашние животные принимают их за игрушку, та и надоедает спотыкаться и цепляться за шнуры.
Естественно, что стационарный провод, как правило, прячут при ремонте в стену, но если вы позже купили кондиционер или купили своему ребенку новенький стационарный ПК, штробить обновленную после ремонта поверхность ради одного провода будет жалко, и тогда вас выручить электротехнический короб.
Классификация кабельных каналов
Для производства кабель-канала используется металл или пластмасса. Он может иметь квадратную, прямоугольную, овальную или круглую форму различного сечения. Изделия выпускаются в самых разнообразных окрасах. Это позволяет подобрать материал для любого интерьера. Конструкция состоит из корпуса и защитной крышки. Корпус несет основную нагрузку.

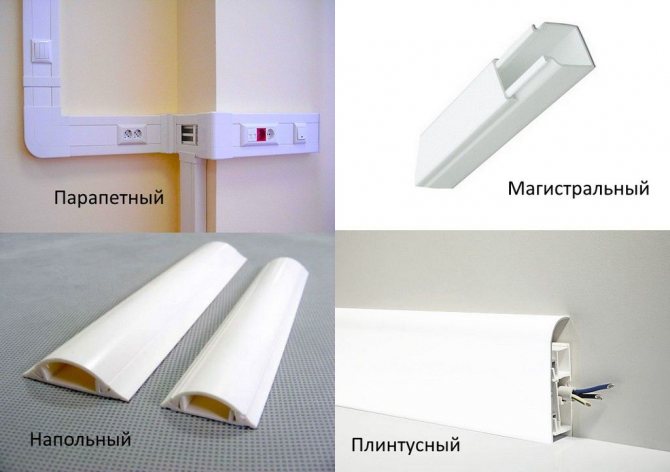

Классификация основных видов кабельных каналов:
- Мини — отличаются компактностью и практичностью. Основным целевым назначением является скрытие кабеля для телевизора, компьютера и телефона.
- Напольные — используются для прокладки скрытой проводки непосредственно по напольному покрытию. Для их производства используется металл или упрочненный пластик. Выпускаются в виде овала: это необходимо для предотвращения механического воздействия.
- Парапетные — наиболее распространенный вид электротехнических лотков. Для их производства используется пластмасса. Могут иметь П, W, Г-образные формы. Последние используются для создания угловых стыков.
- Плинтусные — активно применяются в жилых помещениях. Они выполняют свою главную функцию и служат в виде декоративного, пластикового плинтуса для интерьера.
- Перфорированные — главным отличием является уменьшенная масса конструкции. Это обеспечивается специальными технологическими отверстиями, расположенными по всему контуру изделия.
- Гибкие — предназначены для укладки электропроводки по неровным поверхностям. Отличаются повышенной степенью защиты от внешних факторов.
- Угловые — используются для формирования скрытой проводки под потолками.
- Прозрачные с подсветкой — главной конструктивной особенностью является прозрачный материал короба. Это позволяет монтировать подсветку различных оттенков, что способствует красивому оформлению кабельных лотков.
- Промышленные — представляют собой натянутую проволоку, вдоль которой выполняется открытая фиксация кабельных линий. Это позволяет получить свободный доступ к проводам и минимизировать скопление пыли.

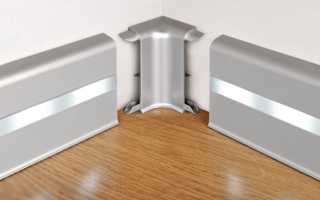

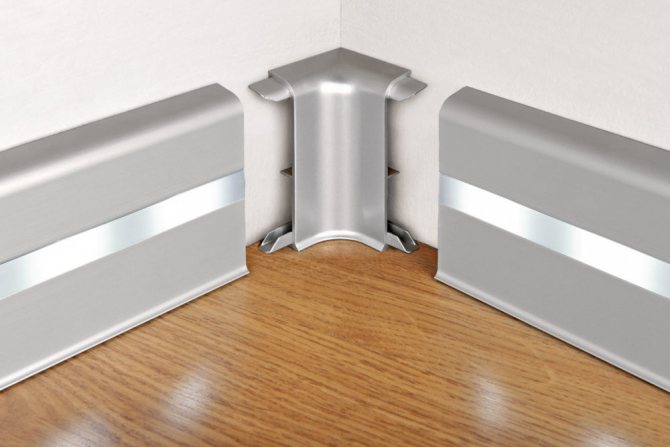

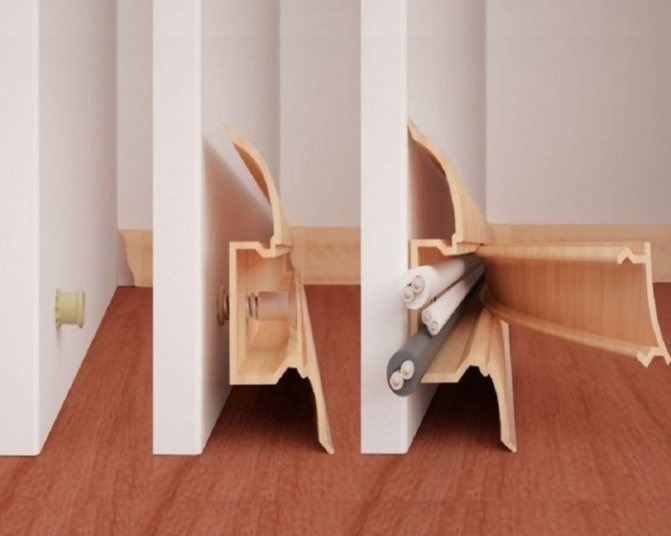

Плинтус с кабель-каналом и системой подсветки
Основные правила выбора
Выбор конкретного изделия зависит от следующих факторов:
- назначения помещения;
- места установки;
- цвета;
- размера;
- типа замка.
Для разных типов помещения, в зависимости от места установки, выбирается свой тип кабель-канала:
- для промышленных предприятий и для наружной установки, обычно, изготовленные из алюминия или стали;
- для установки в частных владениях, офисах, квартирах – из пластика ударопрочного, самозатухающего.
Металлические изделия, более надежны в плане огнестойкости, чем изготовленные из ПВХ, поэтому их применяют при создании систем оповещения и охранно-пожарной сигнализации, контроля доступа, наружного видеонаблюдения. Алюминиевые кабель-каналы в процессе эксплуатации не подвергаются коррозии, стальные же требуют бережного отношения (любая царапина приведет со временем к окислительным процессам, что негативно скажется на его внешнем виде и прочности). Цвет изделия подбирают в зависимости от дизайна помещения, цвета наружной стены здания или стараются выбрать такой, который будет гармонировать с ними.

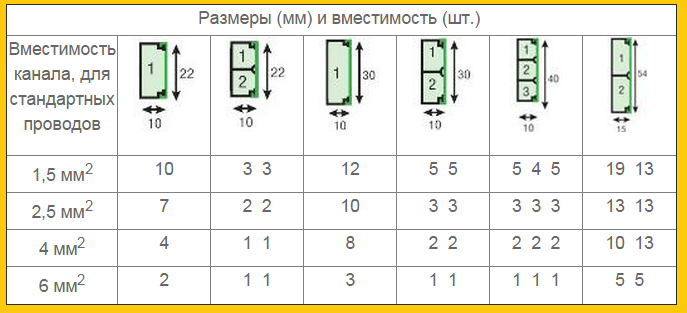

Выбор размера, количества секций зависит от диаметра прокладываемых проводников и их количества. Всегда подбирают изделие с некоторым запасом, чтобы можно было, в случае прокладки дополнительных коммуникаций, воспользоваться имеющейся магистральной трассой. Стандартные размеры кабель-каналов в мм следующие:
- по ширине от 12 до 100 (12; 15; 16; 20; 25; 40; 50; 60; 70; 80; 100);
- высоте от 10 до 60 (10; 12; 16; 25; 40; 60);
- длине — 2000.
Замки у кабель-каналов могут быть самыми разными. Это зависит от технологии производства, принятой на предприятии-изготовителе. Выбирать нужно тот, который без особых усилий хорошо защелкивается, а операции открытия, закрытия можно производить неоднократно. Это облегчает не только монтаж, но и демонтаж. Также необходимо помнить, что кабель-канал с двухсторонней защелкивающейся крышкой, лучше, чем с крышкой, которая открывается в одну сторону.
Как выбрать кабельный канал
Подбор необходимого типа кабельных коробов для монтажа должен вестись в соответствии с материалом, из которого изготовлена стена. Следующим важным фактором станет общее сечение проводов, которые планируется проложить.
Рекомендуется использовать идентичный размер каналов под кабели для каждого элемента электрической сети в помещении (розетка, компьютерный или телевизионный провод). При этом будут дополнительные затраты, но только так можно создать красивый интерьер. Для монтажа эстетичных стыков необходимо использовать внутренние, внешние угловые, Т-образные соединители.

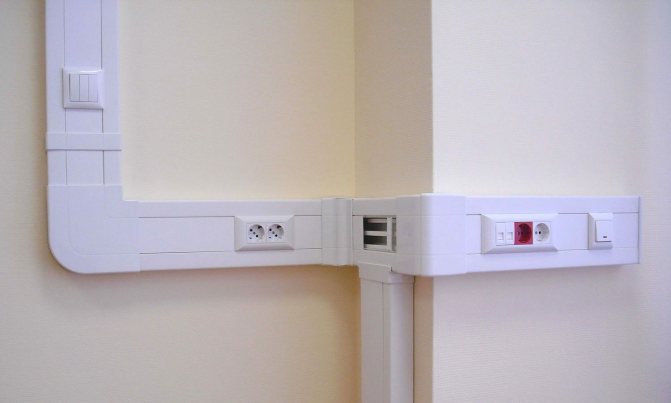

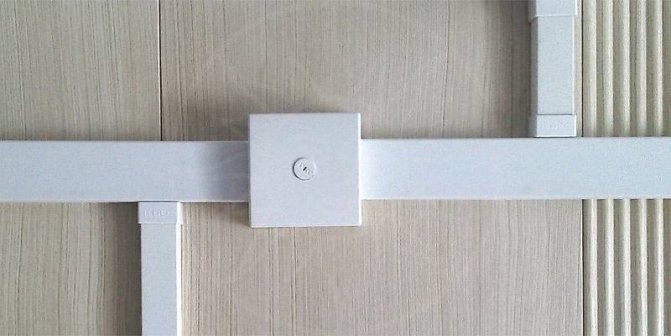

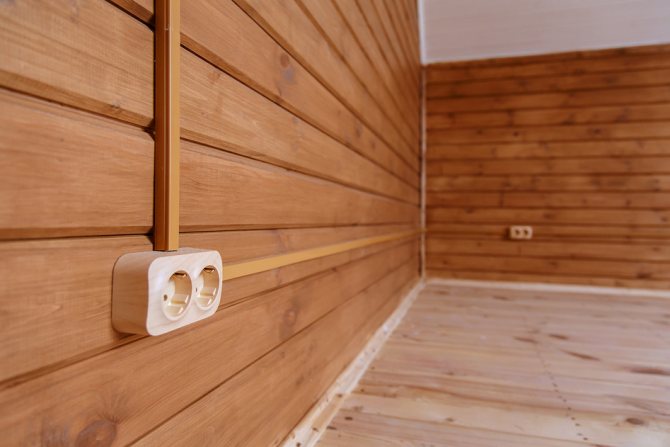

Оформление электропроводки под интерьер помещения
Подготовка к монтажу, разметка поверхностей
Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).
Предлагаем ознакомиться: Краска теплоизоляционная для стен: может ли термокраска заменить утеплитель внутри или снаружи и как применяется для теплоизоляции наружных стен

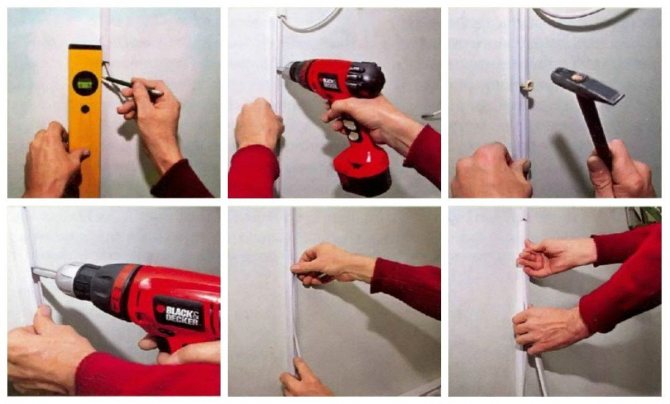

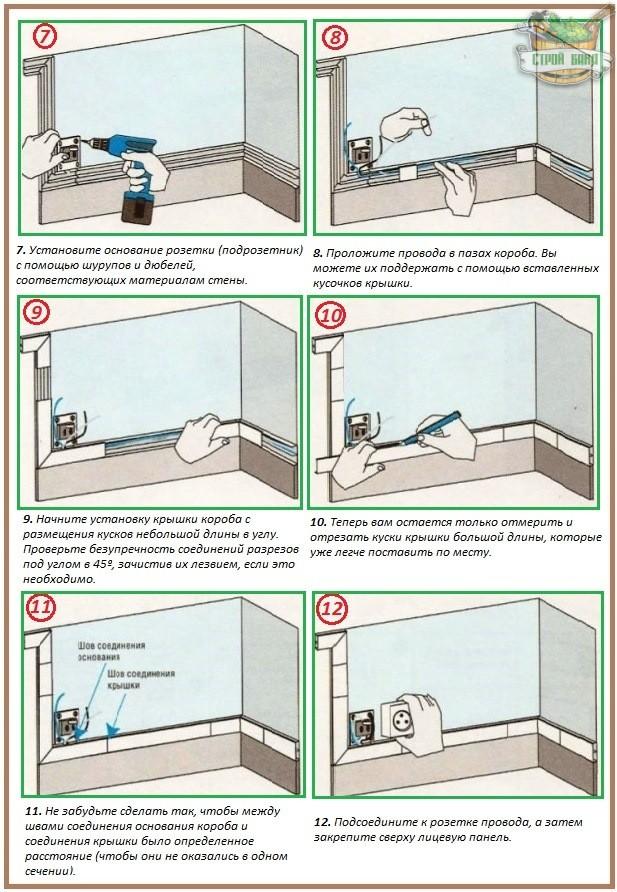

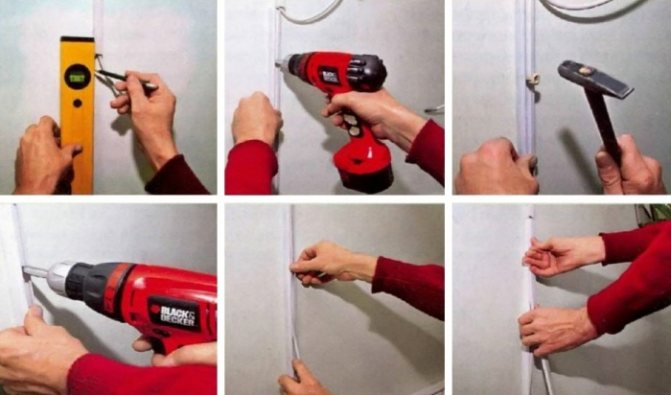

Инструкция по монтажу
Установите короб по нанесенной разметке
Вот как правильно поделить процесс на этапы:
- первоначально составляется схема прокладки электропроводки оптимальным образом;

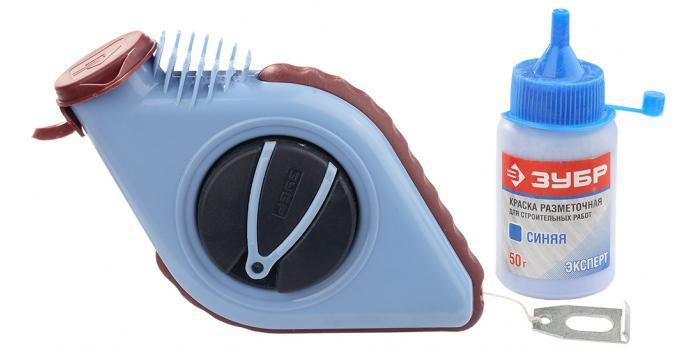

- линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом;
- на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей;
- необходимые корректировки вносятся по ходу работы.

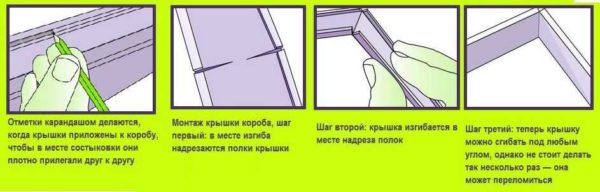

Повороты и углы можно сделать самостоятельно
В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.
Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.
Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.
При наличии лазера можно не делать разметку
Короба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.
Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.
Легче работу выполнять по схеме: примерил – отрезал – закрепил.
Нанесение ровных линий разметки и использование готовых комплектующих позволит прикрепить кабель канал, не портя красоты помещения.
Инструкция по монтажу

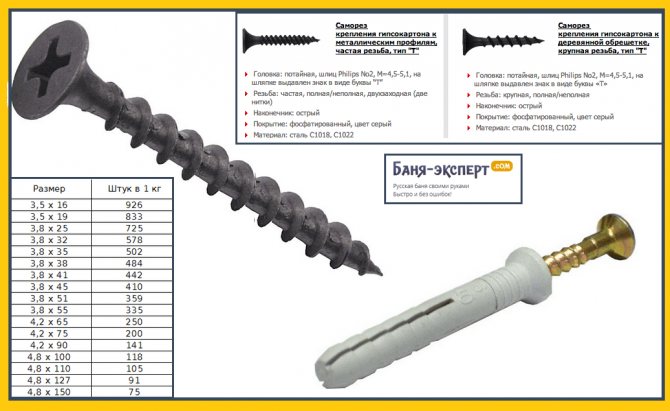

Способы крепления
Несмотря на всю универсальность кабельных коробов, потребуется выполнить правильный монтаж элементов. Для этого существуют различные варианты. Выбор конкретного зависит от типа поверхности, на которую планируется устанавливать короба. Далее представлены распространенные варианты крепления кабельных каналов.
Саморезы
Указанный вариант фиксации используется на поверхностях из дерева или гипсокартона. Крепеж осуществляется саморезами по дереву, длиной в 40 мм. При этом необходимо учитывать количество и сечение прокладываемых проводов. От этого фактора зависит периодичность расположения саморезов. Как правило, достаточно выдерживать шаг в пределах от 40 до 50 см. Для ускорения монтажа лучше использовать шуруповерт.

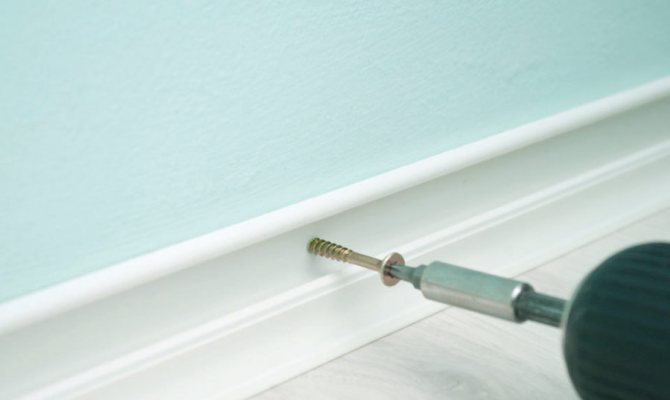

Крепление плинтуса с кабель-каналом саморезами
Дюбель-гвозди
Данный способ актуален для бетонных и кирпичных стен, которые встречаются в квартирах и частных домовладениях. Для этого потребуется перфоратор с шестимиллиметровым буром и дюбель-гвозди. Шаг установки фиксирующих элементов должен составлять 45 см. При этом рекомендуется сначала проделать отверстия в пластиковом коробе, а после переноса точек крепления на стену просверлить в ней отверстия с помощью перфоратора.

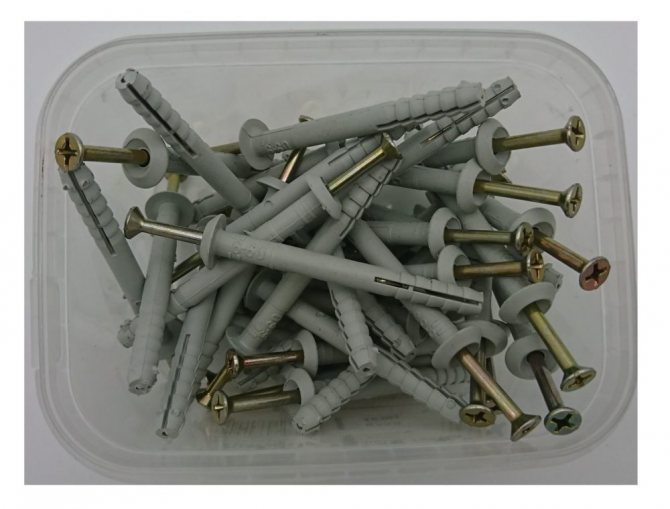

Дюбель-гвозди для плинтусов и пластиковых коробов
«Клопы»
Использование «клопов» является наилучшим вариантом крепежа кабельных каналов на алюминиевый профиль или металлическую поверхность толщиной не более 2 мм. «Клопы» — это саморезы по металлу, которые комплектуются пресс-шайбой. Их вкручивание не требует предварительной подготовки поверхности, но лучше применить шуруповерт.

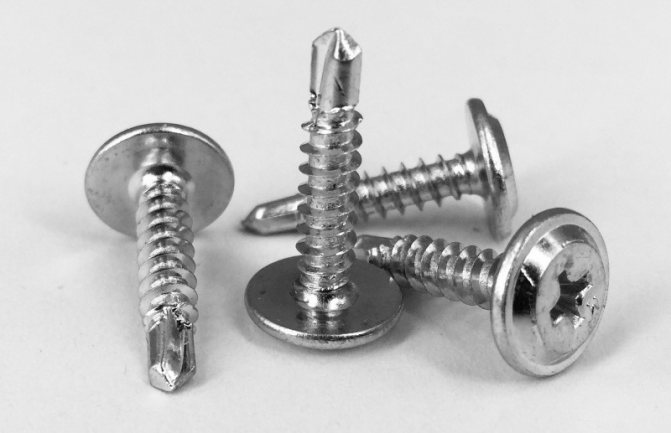

Саморезы с пресс-шайбой и сверлом
Жидкие гвозди
Крепить короба для прокладки электропроводки без сверления допускается в крайних случаях, когда невозможно применить любой из ранее представленных вариантов. Такие ситуации наблюдаются при выполнении монтажа кабель-канала на металлическую поверхность толщиной более 2 мм или на плитку в санузле. Как правило, жидкие гвозди используются в виде вспомогательного крепежного элемента.

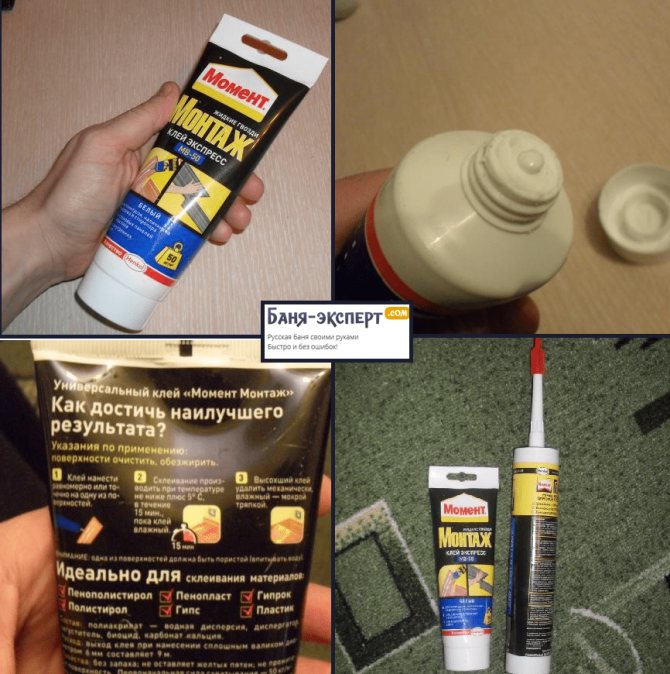

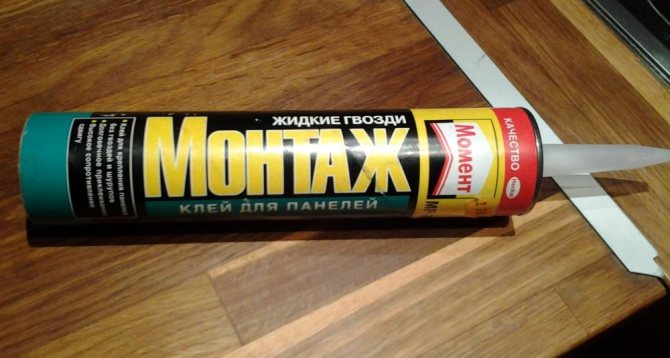

Клей жидкие гвозди для пластиковых панелей
Клей (жидкие гвозди)
Крепление кабель-канала на клей не очень надежно, его используют там, где нельзя применить другие, например, для крепления на кафельную плитку. Можно комбинировать его с другими — с креплением саморезами или дюбель- гвоздями.
Чтобы приклеить короб к стене, на него наносят клей зигзагообразной линией, как на рисунке, затем прижимают к стене по разметке, чтобы клей отпечатался на поверхности, и убирают. Через несколько минут, когда жидкие гвозди немного схватятся (время зависит от конкретного вида клея, это можно прочитать в инструкции на упаковке), короб снова плотно прижимают к стене.
Этапы монтажа
Установка трасс для проводов состоит из комплекса мероприятий. Они требуют ответственного подхода. Помимо монтажа, следует выполнить ряд подготовительных задач. Далее подробно остановимся на каждом из этапов.
Схема электропроводки
Сначала делается схема электрической проводки в помещении. Её можно составить своими руками, имея понятие об электричестве. В противном случае понадобится воспользоваться помощью специалистов.
Чертеж прохождения кабель-канала
Следующим шагом станет выполнение чертежа прокладки кабельных лотков с учетом месторасположения всех распределительных коробок, выключателей и розеток. Для этого лучше использовать программу с возможностью вывода трехмерного изображения.

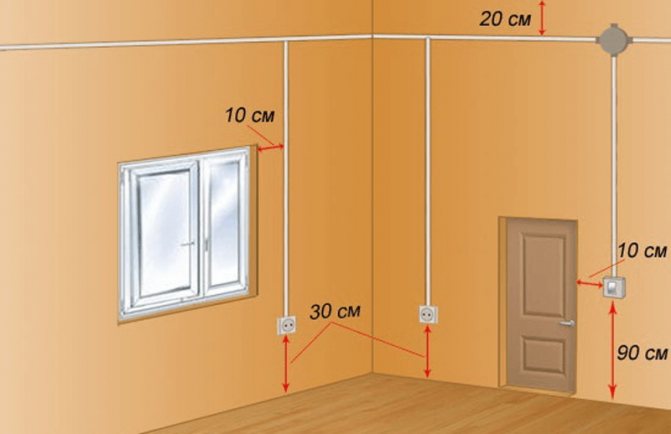

Схема прокладки электропроводки по кабель-каналам
Покупка электротехнического короба с аксессуарами
Далее нужно подсчитать требуемое количество аксессуаров. Они необходимы для эстетичного вида стыковых соединений. Для исключения дальнейших проблем с монтажом, следует приобретать аксессуары и кабельные трассы одной марки.
Разметка трассы кабель-канала
По ранее подготовленному чертежу переносят разметку прокладки электротехнических лотков на стены. Для выдерживания горизонтали и вертикали следует воспользоваться отвесом и уровнем. При наличии лазерного нивелира достаточно использовать его.

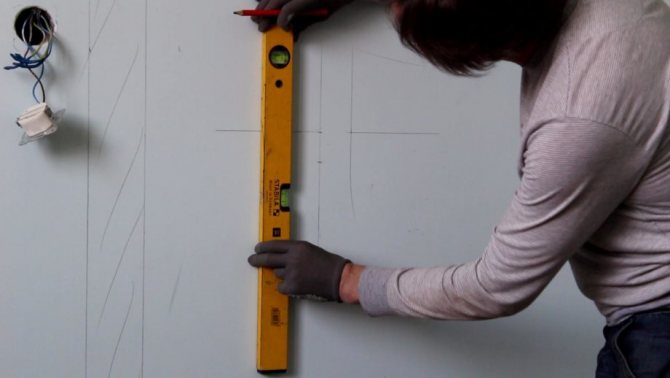

Разметка стен под электропроводку

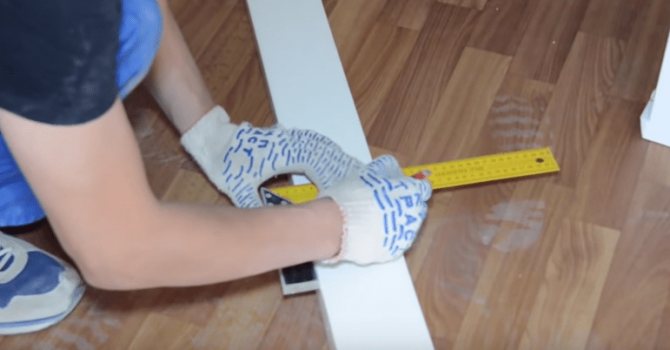

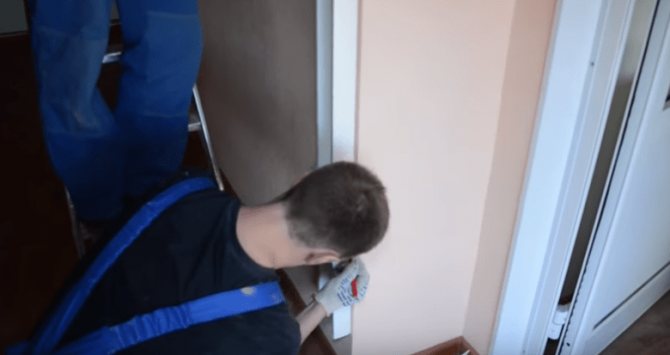

Подготовка кабель-канала к монтажу
На указанном этапе понадобится подготовить соответствующие длины кабельных каналов. Рекомендуется осуществлять резку по мере установки коробов. Также необходимо иметь в виду, что мини кабельные трассы не комплектуются продольными соединительными аксессуарами. Для получения красивого соединения необходимо:
- Использовать два короба, один из них смонтировать цельным.
- Второй отрезать на требуемую длину вместе с защитной крышкой.
- Сначала устанавливается отрезанная крышка на цельный короб, а затем защелкивается неповрежденная крышка.
Фиксация кабель-канала по размеченной трассе
Крепление к стене электротехнического лотка может быть выполнено жидкими гвоздями, саморезами по дереву или металлу, дюбель-гвоздями. Рекомендуется вкручивать крепеж в шахматном порядке. При использовании жидких гвоздей, следует наносить клей на тыльную часть короба в виде зигзага.

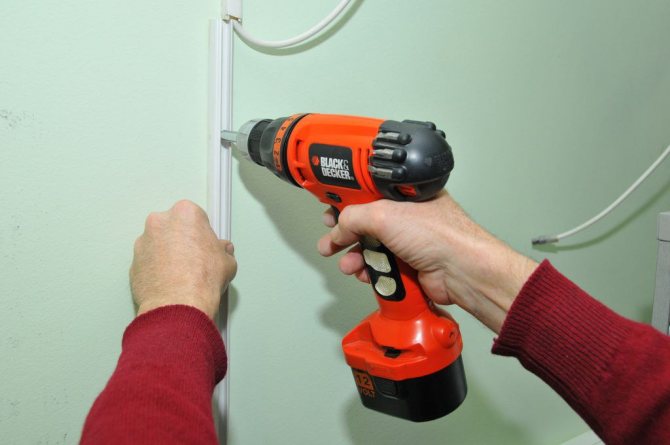

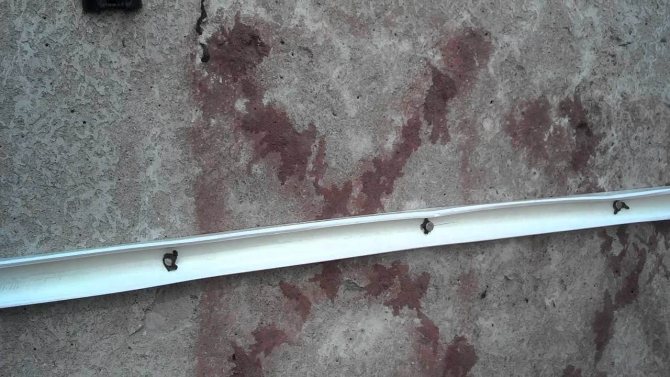

Крепление кабель-канала к стене

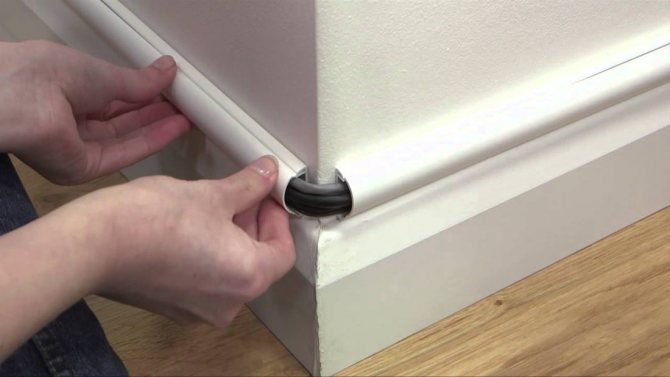

Прокладка и закрепление кабелей в канале
При укладке проводов в кабель-канал понадобится придерживаться следующих правил:
- Силовая проводка должна размещаться без скручивания между собой.
- Укладывать телефонные, компьютерные и телевизионные кабельные линии необходимо отдельно от силовой электрической проводки.
- Фиксация проложенных в коробе проводов выполняется распорками и хомутами.

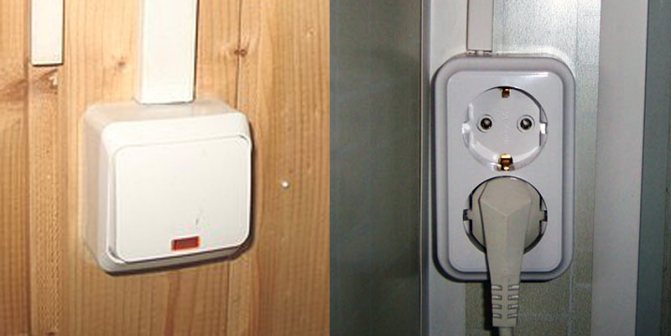

Установка электрических элементов
Остается выполнить подключение выключателей и розеток, закрепив устройства в подготовленных местах.

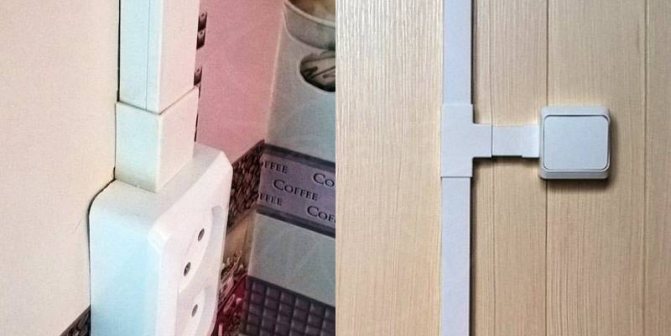

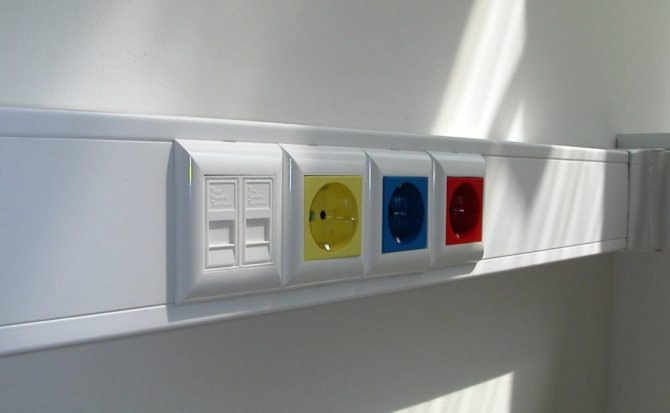

Монтаж розеток в кабель-канале

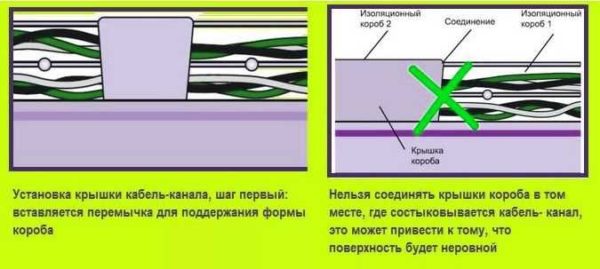

Закрытие крышки
Защелкнуть защитные кожуха по всей длине смонтированной кабельной трассы.
Оформление углов
В процессе монтажа электропроводки в кабель-каналах может понадобиться сделать угловые стыки в углах комнаты или между вертикальной и горизонтальной частью канала на стене. Для выполнения стыка в углу помещения конец кабель-канала подрезают со стороны, примыкающей к углу, под углом 45 градусов. Установку кабель канала лучше начинать с угла.

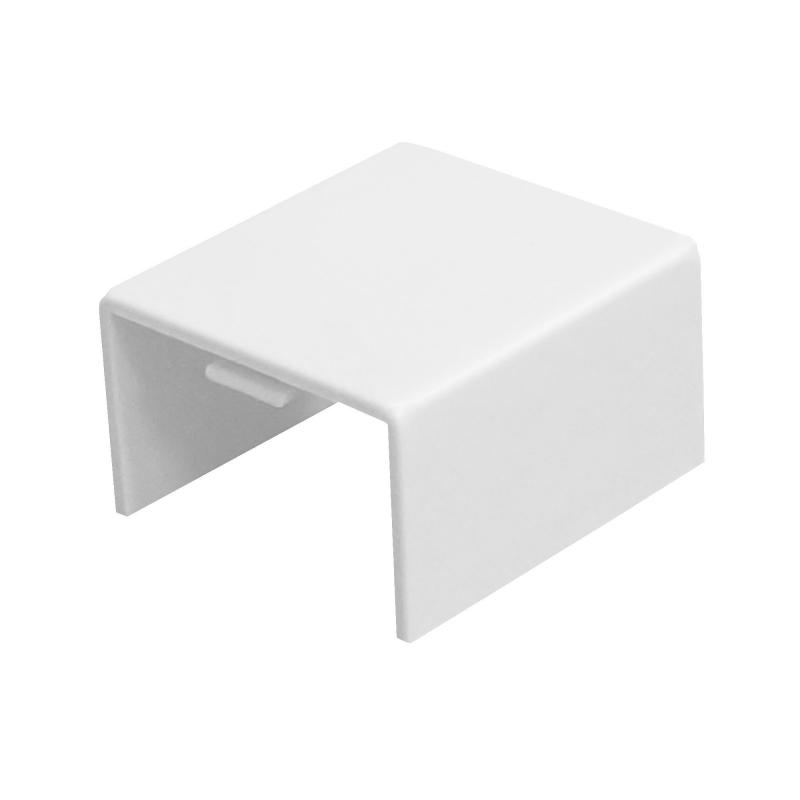

Для выполнения стыка вертикальной и горизонтальной части кабель-канал также отрезают под углом 45 градусов, но в другой плоскости. Можно поступить и по-другому: подрезать крышку на полную ширину короба. Незначительные дефекты можно замазать герметиком.
Дополнительная электрическая проводка в кабельном канале
Случаются ситуации, когда после ремонта требуется добавить дополнительную розетку или другие элементы. Решить указанную проблему при наличии электропроводки, проложенной в кабельной трассе, очень просто. Достаточно приобрести провод, короб и аксессуары одного производителя и добавить требуемую точку.

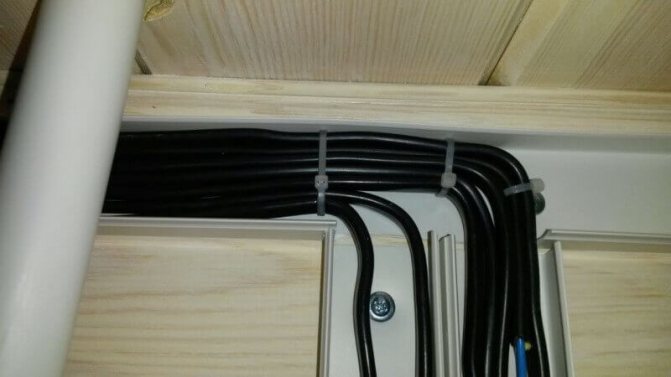

При необходимости в пластиковом коробе легко уложить дополнительный провод
Не рекомендуется использовать материал другой фирмы. Это приведет к нарушению эстетичного вида помещения.
Общие сведения
Особенности материала
Обычный вид кабель канала – это белый короб с квадратным или прямоугольным сечением, но всегда можно выбрать изделие другого цвета и формы по своему вкусу. Благодаря низкой цене, простоты установки и использования распространен именно пластиковый вариант, который можно крепить на стену из всех материалов. Часто в напольном плинтусе есть отделение для одного кабеля, так как не рекомендуется использовать больше одного провода в канале, для прокладывания нескольких проводов потребуется докупать многофункциональный короб.
Порядок крепления кабель канала на стену
Во время строительства нового дома или же капитального ремонта электрическую проводку прокладывают иначе, а именно монтируют внутри стен, т.е. получается закрытый способ. Такие работы включают в себя нарезание штроб. А что же делать, если материал стены не подходит для того, чтобы скрывать провода (к примеру, если речь идет о деревянной бане), или же нет желания проводить ремонт в облаке пыли, требуется запитать приборы?
В таком случае электрическую проводку следует установить открытым способом. Идеальным вариантом будет использование электротехнического короба. Но перед тем как крепить кабель канал к стене, особенно если вы планируете сделать это своими руками, желательно хорошенько разобраться во всех нюансах.
Классификация
Использование кабель канала дает возможность закрепить кабель на любом основании – кирпичном, бетонном, гипсокартонном, каменном и из пеноблока. При этом способы крепления будут разными. В зависимости от того, в каком помещение будет прокладывание кабеля, т.е. схематическое расположение линии проводки и количества проводов, рекомендуем использовать короба разных типов. Их детальная классификация есть в таблице. Строительный рынок дает возможность выбрать изделие под определенные условия использования. Самый дорогой вариант – это алюминиевые кабель каналы, а самый дешевый – пластиковые. Последние стоит брать, но лишь в том случае, если они не возгораются, а лишь плавятся.
Подготовка, разметка поверхности
Открытый способ монтажа предъявляет высокие эстетические требования – все обязательно должны быть параллельно и ровно. В таком случае короб должен быть закреплен по линии разметки. Такую линию проводят при помощи строительного уровня (или же лазерного, водяного), рулетки, угольника, линейки, отбивки и маркера (карандаша).
Такой процесс следует разделить на этапы:
- Вначале составьте схему прокладывания электрической проводки самым удобным и рациональным способом.
- Линии на стене следует нанести при помощи отбивки по уровню, а все разветвления должны быть строго под прямым углом.
- На них следует по плану отметить расположение коробок распределения, а также выключатели и розетки.
- По ходу работы можно вносить корректировки, если они нужны.
Углы и повороты вы можете сделать сами. В конце подчитайте общую длину полос разметки, а также число установочных точек, углов и поворотов. Это даст возможность заказывать точное количество рабочего материала. Углы и повороты можно купить уже в готовом виде, а можно сделать своими руками из кабель канала. Использование первого варианта приведет к тому, что расходы увеличатся, но в это же время работа на сложных участках будет ускорена, а внешний вид трассы станет лучше, нежели при использовании элементов собственного изготовления.
Сделать углы своими руками несложно, но для этого потребуется дополнительные герметики для того, чтобы заделывать швы. При наличии лазера разметку можно не делать. Короба для установки можете нарезать заранее для больших участков, а можно и во время действия. В первом случае потребуется выполнение точных замеров при помощи рулетки по линиям разметки.
Плюсы и минусы электропроводки в кабель-канале
Использование электротехнических лотков сопровождается следующими положительными моментами:
- Монтаж выполняется с применением минимального количества инструментов.
- Возможно использование в помещении с различным дизайном благодаря разнообразию цветовых гамм.
- Есть варианты применения комплексных лотков для одновременной укладки силовых и слаботочных линий.
- Можно без проблем добавить точки подключения.
Единственным неочевидным недостатком коробов для наружной укладки кабельных линий является видимость конструкции. Для отдельных людей указанный фактор неприемлем в интерьере.
Варианты крепления электротехнического короба
Способ крепления электротехнических коробов определен материалом, из которого сложены стены. Желающие заняться самостоятельной установкой пластикового кабель канала могут:
- банально приклеить основание к деревянной, оклеенной обоями, окрашенной стене, к перегородке, выполненной из влагостойкого гипсокартона или обшитой фанерой, любой плитой из прессованных отходов деревообработки;
- привинтить оцинкованными саморезами к деревянной поверхности;
- зафиксировать основание на бетонной или кирпичной стене с помощью дюбель-гвоздей;
- совместить клеевой метод с монтажом на саморезы.
В продаже имеются короба с липкой лентой, посаженной на основание в заводских условиях, но их предпочитают применять для организации временной проводки из-за сомнений в надежности.
Резать короба нужно вместе с защелкнутыми на них крышками. При сооружении трассы из нескольких отрезков нужно стараться, чтобы места состыковки двух оснований не совпадали с местами состыковки крышек. Проще говоря, меняйте крышки местами: длинный отрезок закройте сначала короткой крышкой, затем длинной и наоборот.

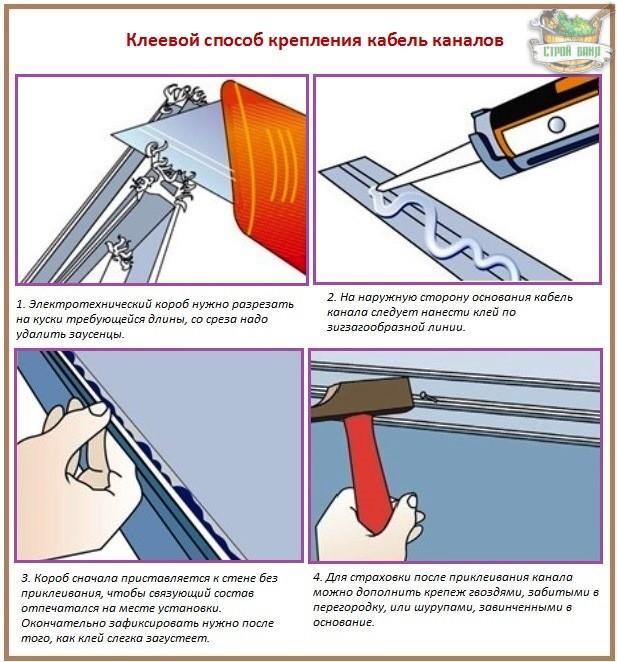

Специфика приклеивания кабель канала
Приклеивать проще простого, но нужно учесть, что о демонтаже приклеенного короба нужно забыть окончательно. Просто так оторвать его не получиться, только вместе с куском стены или ее отделки. Правда, для установки понадобится минимум усилий и времени, из расходных материалов только клей, к примеру, «жидкие гвозди».
Алгоритм следующий:
- клеевой состав наносим своеобразным зигзагом с шагом между «вершинами», равным приблизительно увеличенной в 1,5 раза ширине короба;
- обработанное клеем основание прикладываем к стене, но не фиксируем на ней, а убираем в сторону;
- ждем, пока оставшийся на стене клеевой след загустеет;
- устанавливаем канал на место и с усилием прижимаем;
- опять ждем застывания клея.
Для собственного успокоения и повышения надежности можно дополнить клеевое крепление гвоздями, забитыми вдоль центральной оси короба с шагом 50-60 см.
Только после застывания можно будет приступить к укладке кабеля, который для удобства нужно зафиксировать в канале. Для постоянной фиксации пригодятся специальные пластиковые держатели. Экономные мастера могут воспользоваться подручными приспособлениями: отрезками крышки или самого кабель канала. Временные приспособления вне сомнений нужно убирать перед креплением крышки.
Совет. Прокладку кабеля в сооруженной системе удобнее выполнять, чередуя с защелкиванием крышки. Установили часть проводки в канале, затем защелкнули и т.д.
Нюансы применения саморезов

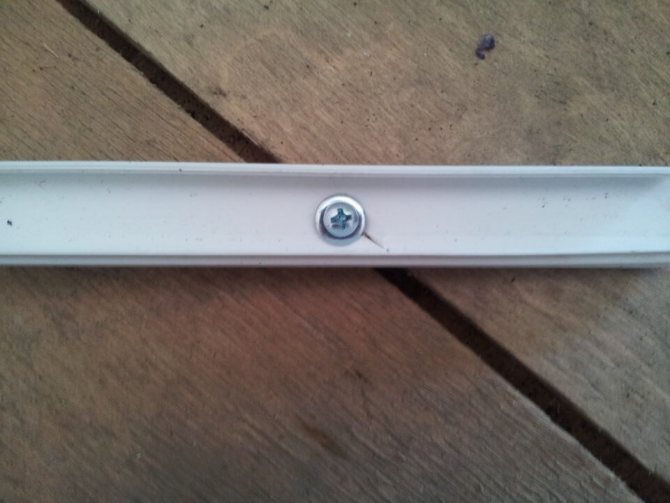

На внутренней поверхности основы канала нужно предварительно сделать отверстия. В узком профиле их расположить можно по одной линии, в широком коробе по зигзагообразной схеме. Шаг между отверстиями зависит от качества выравнивания стены. Для ровной поверхности достаточно 50 см. Если между приложенным к месту установки кабель каналом и стеной есть незначительные щели, шаг нужно уменьшить до 30-40 см. Вообще «просветы» между стеной и электротехническим коробом нежелательны. Установка каналов производится на тщательно выравненное основание.
Подготовленный к монтажу отрезок кабель канала прикладываем к стене и завинчиваем саморезы через сформированные отверстия.
Тонкости использования дюбелей с шурупами
Метод достаточно трудоемкий, применяемый для сооружения кабельной магистрали поверх кирпичных или бетонных стен:
- готовим основу канала: заранее высверливаем отверстия;
- прикладываем ее к месту крепления для того чтобы отметить через имеющиеся отверстия точки предстоящего бурения стены;
- 6-миллиметровым буром сверлим по отмеченным точкам отверстия под дюбель-гвозди рекомендованного размера 6×40;
- снова прикладываем основу короба к месту крепления;
- вставляем дюбеля и закручиваем шурупы.
Без опыта в сфере установки коробов сверлить основу сразу на стене и тут же вставлять дюбеля нежелательно. Хорошо, если результат ошибок закроется в последствие непосредственно кабель каналом. А если нет?
Инструктаж по выполнению угловых стыков
Основное требование данной работы – отсутствие видимых глазу «прорех» между элементами после защелкивания крышек. Чтобы не получалось щелей нужно тщательно мерить и аккуратно резать, пользуясь полотном по металлу и стуслом или торцовкой. Потому желающим самостоятельно соорудить систему кабель каналов настойчиво рекомендуют пользоваться аксессуарами, скрывающими все огрехи.
Незначительные ошибки можно замаскировать подобранным в цвет герметиком, но есть еще способ для формирования аккуратного углового перехода. Вместо разрезания двух заготовок под традиционным 45º-ным углом можно просто подрезать стенки оснований на их полную ширину. Короба в таких случаях устанавливаются внахлест. Надрезы и вырезы на стенках кабель канала делают ножницами по металлу.
Убедились, особых премудростей в креплении электротехнических коробов нет. Подключение розеток и выключателей к проложенной в них магистрали производится стандартным способом. Если исполнитель запасется терпением и мобилизует собственную аккуратность, результатом по праву можно будет гордиться.
Оцените статью:
- 5
- 4
- 3
- 2
- 1
(4 голоса, среднее: 4.5 из 5)
Поделитесь с друзьями!

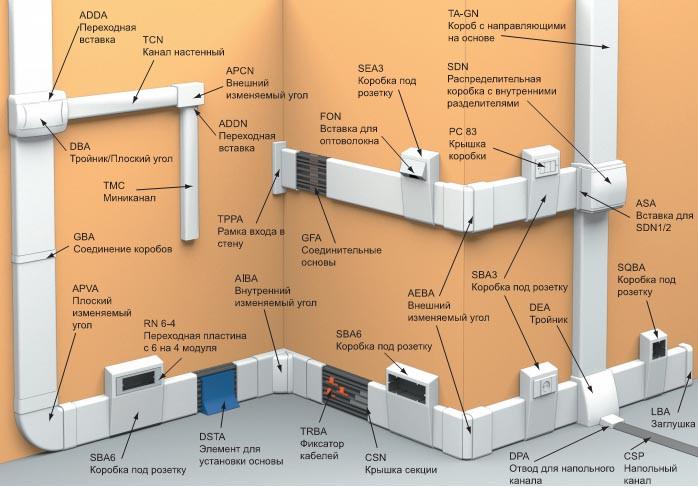

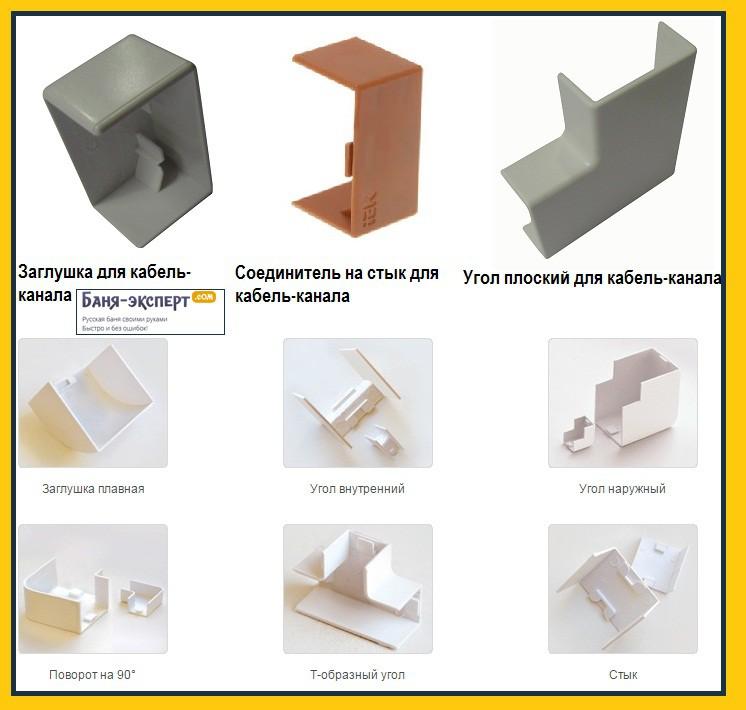

Аксессуары кабель-канала
Для удобного монтажа электротехнические короба компонуются специальными аксессуарами:
- заглушками;
- внутренними и внешними углами;
- переходниками;
- Т и Г-образными ответвлениями.

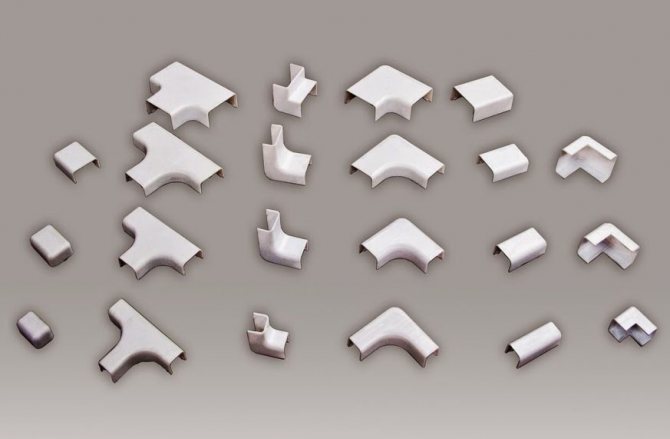

Комплектующие для кабель-каналов
Применение кабель-канала актуально для многих случаев, например:
- при монтаже электрической проводки в деревянных домах с повышенной влажностью;
- для устранения проблем со скрытой электрической проводкой.
Имеется возможность использования различных цветовых гамм. Это позволяет задекорировать смонтированную конструкцию под конкретный дизайн помещения.
Устройство и преимущества
Кабель-канал представляют собой конструкцию, состоящую из 2 частей:
- основания;
- крышки.
Профиль собранной конструкции может быть прямоугольным, треугольным, закругленным. Основание всегда плоское, т.к. монтируется на ровную поверхность, чаще всего на стене. Внутри может иметь перегородки, которые позволяют разделять проводники различного назначения и облегчают их укладку. Крышка вставляется в специальные пазы основания и надежно соединяется с ним. Такая конструкция позволяет быстро сделать демонтаж или нарастить сеть при ее модернизации.
Материалом для изготовления изделий служат:
- металл (сталь холоднокатаная или оцинкованная, алюминий);
- пластик (чаще всего поливинилхлорид –ПВХ).

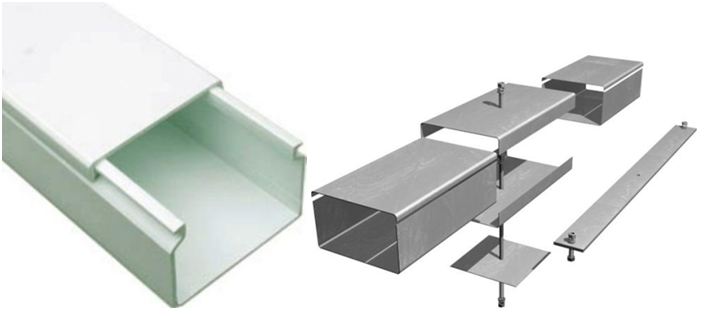

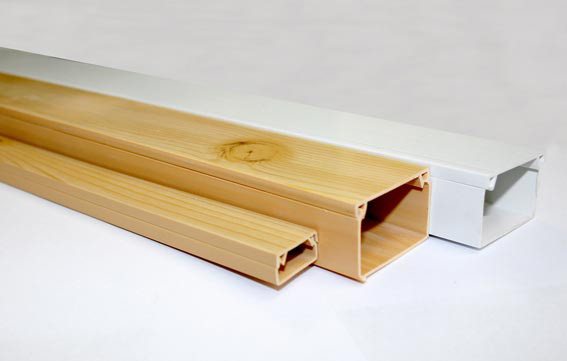

Кабель канал изготовленный из ПВХ и металлический профиль
Для монтажа трассы различной конфигурации электромонтажные короба снабжаются специальными аксессуарами (заглушками, переходами, стыкам и т .д.). Это позволяет углы, стыки, различные переходы и отводы выполнить в эстетическом плане красиво, что позволят не портить интерьер. Аксессуары совместимы с определенным типом короба, подбираются в зависимости от пути прокладки открытой проводки. Выпускаются отечественными и зарубежными производителями разных типоразмеров в широкой цветовой гамме с различной степенью защиты (от IP00 до IP44).
К основным преимуществам относят:
- простоту монтажа и демонтажа;
- возможность прокладывать проводники по трассе, имеющей сложную конфигурацию;
- легкий доступ к проводникам;
- защиту проводов и кабелей от возгорания, повреждений, влаги, грызунов и др. негативных факторов;
- возможность установки прямо на поверхность изделия выключателей и розеток;
- большой ассортимент выпускаемых изделий, что дает возможность подобрать под конкретные нужды.

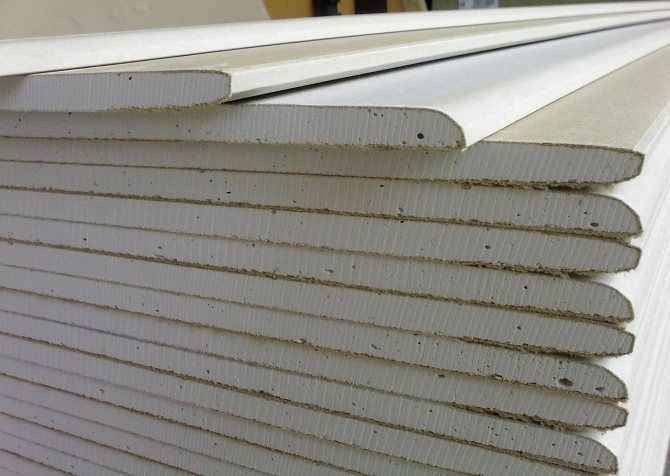

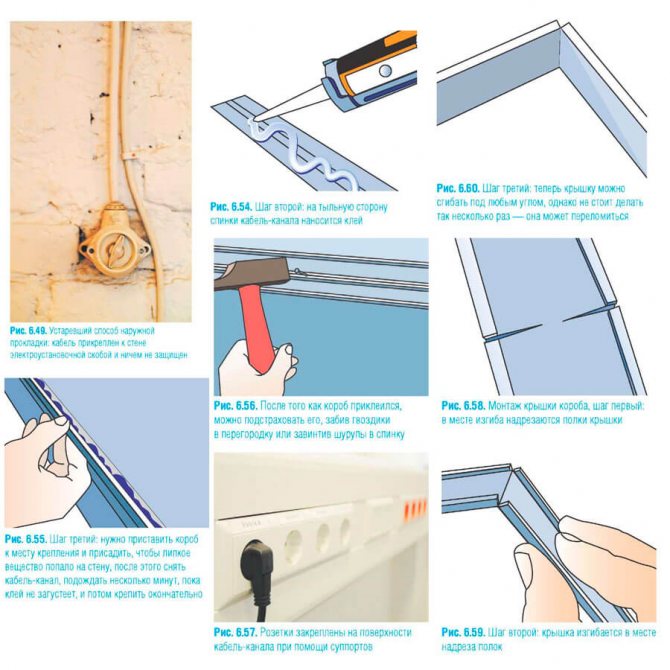

Крепление на поверхности гипсокартонных плит
Крепить стандартными метизами короба к гипсокартонным плитам (далее по тексту – ГКП) весьма проблематично, поскольку ГКП представляют собой слой гипса, расположенный между слоями бумаги. Прочность на сжатие такого гипсокартона критична. Если слегка «переусердствовать» при затяжке самореза в ходе прикручивания основания короба к ГКП, то резьбовая часть крепежа в гипсе начнет проворачиваться вхолостую, сводя к нулю прочность крепления.
Для фиксации коробов на хрупкой поверхности ГКП надежное закрепление реально обеспечить только при использовании специальных дюбелей, называемых в обиходе «бабочками» либо, применив монтажный клей, называемый «жидкими гвоздями».
Предпосылки использования
1. Данная конструкция необходима, если вы планируете проложить электротехнические коммуникации самостоятельно, не прибегая к помощи специалистов, потому что ее монтаж не требует определенных навыков.
2. Если поверхность стен не допускает штробления, например, при наличии финишной отделки или если вам приходится производить монтаж проводки на деревянную, металлическую кирпичную поверхность, или на гипсокартонное перекрытие, кабель канал имеет свои неоспоримые преимущества перед другими способами монтажа.
3. Прокладывание электропроводки внутри пластиковых коробов – бюджетный способ эргономизации электротехнических коммуникаций. Как правило, стоят такие короба сравнительно не дорого, но позволяют эффективно замаскировать провода и защитить их от травмирования.
4. Канальный способ монтажа электропроводки оставляет легкий доступ к данной системе, поскольку короб имеет специальную, легко демонтируемую крышку – заглушку, оснащенную особым защелкивающимся замком.
5. Быстрота установки позволит вам закрепить кабель-канал на поверхности за считанные часы.
Вернуться к содержанию
Порядок и особенности монтажа
Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.
Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.
Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен.
Правила монтажа пластиковых кабельных лотков
Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.
Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.

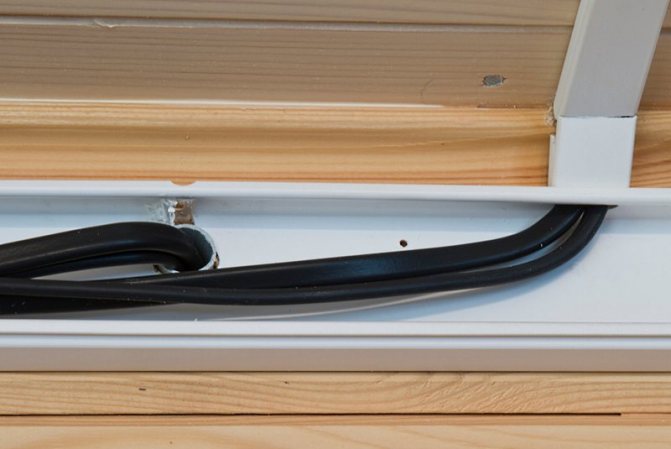

Порядок укладки проводов
В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.
