Короб для вытяжки: технические характеристики и современные решения

Технология монтажа пластиковых воздуховодов

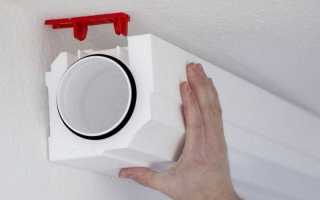

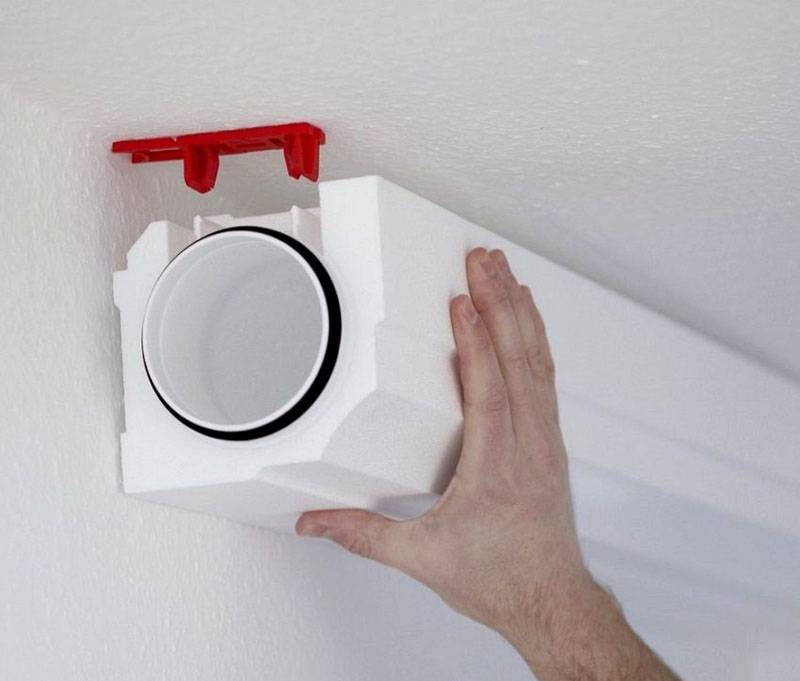

На фото ниже видно, что для аккуратного монтажа канала с изоляционным слоем предусмотрены специальные пластиковые клипсы. Конструкция закрепляется надежно и быстро с применением таких приспособлений.

Проще всего работать с технологиями, которые предлагает сам производитель вентиляционной системы

Прямоугольный канал собирают и вставляют в стандартные кронштейны. Эти типовые изделия предлагают производители соответствующих систем.

Зажимы со шпильками применяют для фиксации круглых труб

Резиновые уплотнители предотвращают соприкосновение металлических поверхностей, случайное повреждение защитных слоев. Они же демпфируют вибрации от электрических приводов.

Тяжелые узлы присоединяют к стенам, потолкам с применением перфорированной монтажной ленты

Как установить гибкую гофру без ошибок

Эти изделия часто применяют при монтаже воздуховодов для кухонных вытяжек. Если правильно подобрать длину и трассу, получится решить задачу с применением цельной трубы. Отсутствие стыков упрощает обеспечение хорошей герметичности, ускоряет рабочие процессы.

Чтобы обеспечить надежное и бережное крепление, особое внимание уделяют опорным точкам. Их устанавливают на расстоянии не менее 40 см

Применяют широкие хомуты, тщательно дозируют затягивание резьбовых креплений, чтобы не деформировать корпус гофры. Для соединения с другими компонентами применяют жесткие патрубки соответствующих размеров.

Правильный монтаж гибких воздуховодов с изоляцией

При установке подобных изделий монтажную технологию выбирают с учетом особенностей конкретной конструкции

В данной модели изоляционный слой создан поверх трубы, которая установлена обычным способом. Если приобретено изделие в собранном виде, необходимо выполнять все действия так, чтобы не повредить отдельные части

Чтобы не уменьшить срок службы минеральной ваты и других волоконных материалов, особое внимание уделяют поверхностной защите. Она должна предотвратить проникновение внутрь воды

В помещениях с повышенной влажностью лучше использовать вспененные полимерные материалы.

Монтаж вентиляции на кухне под натяжной потолок

Монтаж Вентиляционного выхода Vilpe.

Вентиляция 1. Вытяжная вентиляция

Номенклатура пластиковых коробов для обустройства вентиляции

Главным камнем преткновения в планировании системы вентиляции являются размеры или сечение вентиляционных коробов. Чтобы обеспечить надежный приток необходимого количества воздуха, сечение вентиляционного короба должно составлять в пределах 100-200 см 2 , в результате получается труба внушительных размеров.

Вытяжка в ванную

Монтаж вентиляции на кухне в коробе из гипсокартона

Установка воздуховода для кухонной вытяжки

Расчет воздуховодов каналов: методики и важные нюансы

Для создания хорошей системы вентиляции надо создать достаточно эффективные пути поступления и вывода воздуха

Следующие простые правила помогут уменьшить ошибки:

• Хорошая герметизация современных помещений заставляет создавать вентиляционные отверстия (1) для доступа свежего воздуха.
• Для перемещения его в другие комнаты устанавливают специальные каналы (2).
• Из жилой зоны воздушный поток (3) может поступать в санузел, ванную, кухню, но не в обратном направлении.
• Каждый метр трассы (4) уменьшает производительность вытяжки на 5% и более. Для повышения производительности минимизируют число поворотов.

Точный расчет воздуховодов вентиляции можно сделать по приведенным ниже методикам. Но в любом случае, кроме отмеченных рекомендаций, надо учитывать архитектурные особенности объекта недвижимости

Также следует обратить внимание на предполагаемый режим будущей эксплуатации, частоту проветривания комнат, иные индивидуальные предпочтения

Как сделать расчет производительности по воздуху с учетом действующих нормативов

Более точные результаты можно получить после вычисления мощности вентиляционной системы двумя способами.

Название методики	Формула	Обозначение	Единицы измерения	Расшифровка
Расчет воздухообмена по кратности	МВС = К х П х В	МВС	м куб. за час	Мощность вентиляционной системы.
К	ед.	Коэффициент кратности. В жилых объектах применяют от 1 до 2, в офисных и общественных помещениях увеличивают до 3.
П	м. кв.	Площадь комнаты.
В	м	Высота потолков.
Вычисление притока с учетом количества людей	МВС = Ч х Н	Ч	ед.	Количество человек, «постоянно пребывающих» в комнате.
Н	м. куб.	Нормативный коэффициент (30 – минимум для спальни, 60 и более – кухня, детская комната).

Для последующего определения технических параметров канала берут большую величину. Лучше сделать определенный запас, чтобы не испытывать неудобств при максимальных нагрузках системы.

Основные принципы правильного расчета сечения воздуховодов вентиляции

В следующих формулах используют вычисленное значение производительности, а также скорость воздушного потока.

Формула	Обозначение	Единицы измерения	Расшифровка
СР = МВС х НК/С	СР	см кв.	Площадь поперечного сечения канала.
МВС	м куб. за час	Мощность вентиляционной системы из предыдущего раздела статьи.
С	м/с	Скорость воздуха в канале. Для магистральных участков ее устанавливают в диапазоне от 5 до 9 м/с. В ответвлениях – от 3 до 5 м/с.
НК	ед.	Нормативный коэффициент. Для этой формулы применяют значение: 2,778.

Как сделать короб для вытяжки часть 2

Встраиваемые модели

У таких устройств есть важная особенность – основная часть всей системы сокрыта от глаз, в пределах видимости располагается фасадная зона.

Благодаря коробу обеспечивается прикрытие воздуховода со всеми элементами. Возможны два варианта конструкции:

• декорирование в виде навесного шкафчика с размером, соответствующим стандарту кухонного гарнитура;
• телескопическая разновидность, у которой элементы выдвигаются-раскладываются.

При выходе гофры за границы маскировочной конструкции применяют декоративный короб для вытяжки. Он помогает решить проблему интерьера.

Как спрятать воздуховод кухонной вытяжки: способы декора

Воздуховод, пролегающий от вытяжки до вентиляционного отверстия, вряд ли будет красиво смотреться в интерьере (особенно если это гофра). Поэтому часто его решают спрятать.

Способы сделать это такие:

1. Гипсокартонная обшивка. В данном случае вокруг воздуховода монтируется обрешетка, на которую затем крепится гипсокартон, и далее отделывается, как и остальное помещение. Такой вариант можно красиво реализовать, но зато до воздуховода будет сложно добраться при необходимости.

1. Пластиковый короб. В продаже есть специальные пластиковые короба, предназначенные именно для декора гофры в интерьере. Более простой и дешевый аналог гипсокартонной обшивки.

1. Монтаж над подвесным/натяжным потолком. В этом случае воздуховод поднимается от вытяжки вверх, и скрывается под потолочной конструкцией. Отрезок, идущий от вытяжки до потолка — либо прикрывается, либо оставляется без декора. Из минусов — вариант подойдет только на этапе ремонта помещения (то есть если вы купите вытяжку после завершения отделки — так сделать уже не получится). И если до воздуховода нужно будет добраться — сделать это получится, только разобрав потолок.

1. Встраивание вытяжки и воздуховода в мебель (навесные шкафы). В этом случае на стену вешается шкафчик (под потолок), и воздуховод проходит внутри него. Из минусов — уменьшается свободное место под различные кухонные принадлежности.

1. Навесной «козырек» на шкафчик. Бюджетный вариант предыдущего способа. Шкаф делается не под потолок, воздуховод выводится из него наверх и ведется до вентшахты. На шкаф устанавливается козырек, выступающий вверх — который и будет скрывать воздуховод.

1. Прокладка воздуховода над кухонными шкафчиками впритык к стене. Если шкафчики высокие и глубокие (далеко выступают), то воздуховода либо не будет видно вообще, либо он не будет так бросаться в глаза.

1. Покраска. Самый дешевый и простой способ — покрасить трубу в тон интерьера, чтобы она не бросалась в глаза.

Разновидности конструкции

Хотелось бы немного остановиться на том, какой формы может быть кухонный короб под вытяжку. Это поможет каждому определиться с тем, что ему больше всего подойдет. Ведь нет универсального рецепта, так как планировка у кухонь бывает разной, да и понятия о красоте у каждого свое.

Кому-то вертикальный квадратный короб будет идеальным решением. Для других же это окажется нелепостью, ведь нет ничего красивее компактного прямоугольного короба под потолком. Перед тем, как собрать короб из гипсокартона нужно понять, каким он должен быть.

1. Короб из гипсокартона для встраиваемой вытяжки. В этом случае видна только нижняя часть вытяжки, так как всё остальное прячется за гипсокартоном. Конструкция не кажется громоздкой.
2. Вытяжка видна полностью, а короб начинается от её верхней части и идет к вентиляционному окну.

Каждый сам для себя решает, какой вариант ему выбрать.

Какие бывают вытяжки

Все устройства для очистки воздуха могут работать при высоких температурах, имеют высокую степень защиты от горячего пара, излишней влажности. Отличаться могут принципом работы, мощностью, конструктивными особенностями и ценой.

Подвесная вытяжная система отличается компактными размерами, располагается непосредственно над плитой

Подвесная вытяжная система

Отличается компактными размерами, располагается непосредственно над плитой. Вентиляция осуществляется при помощи фильтров. Поэтому рядом расположенная кухонная мебель не пострадает.

Фильтры бывают:

• синтетические – изготавливают из нетоксичного акрила, необходимо менять раз в 3месяца;
• металлические – после загрязнения достаточно промыть обычным средством для мытья посуды.

Такие вытяжки имеют небольшую мощность, потому не пользуются особой популярностью.

Встраиваемая вытяжка легко монтируются в кухонный гарнитур

Встраиваемые вытяжки

Такие модели легко монтируются в кухонный гарнитур. Выдвижная панель увеличивает рабочую поверхность, что повышает эффективность и производительность всего агрегата. Фильтры металлические.

Купольные вытяжные системы

Внешне напоминают составляющую камина. Такие системы могут работать только при наличии вентиляционной системы, которая выходит в воздуховод.

Изготавливаются из стекла, натурального дерева. Эффективную работу обеспечивают встроенные вентиляторы и фильтры.

Использование различных материалов

Стильный короб из нержавейки не нужно прятать
Короб для вытяжки изготавливают из самых различных материалов. Для маскировки труб применяются металлические заготовки, современные пластики, а также дерево и гипсокартонные листы (или МДВ). При выборе подходящего материала следует учесть, что маскирующая конструкция используется не только в декоративных целях. Одновременно с этим она обеспечивает существенное снижение шумов от работающего электродвигателя. Кроме того, подбираемые структуры должны удовлетворять следующим требованиям:

• приятный эстетичный вид;
• стойкость к изменению влаги и температуры;
• устойчивость к химическим воздействиям и ультрафиолетовому излучению;
• простота очистки от пыли, жира и других загрязнений.

Конструкции из пластика отличаются легкостью и собираются очень быстро. При этом сам материал хорошо обрабатывается, но имеет ряд недостатков: тускнеет со временем, легко подвергается механическим деформациям.

Короба, изготовленные из нержавейки, привлекают внимание пользователей своей прочностью и оригинальным дизайном, совсем не меняющимся с течением времени. К минусам этого материала относятся значительный вес и высокую цену.

МДВ и гипсокартонные листы – удобные в монтаже и не очень дорогие материалы. Большинство потребителей выбирают их для самостоятельного монтажа маскирующих конструкций.

Древесные короба после предварительной обработки поверхностей гармонично сочетаются с лицевыми панелями кухонного гарнитура, сделанного под дерево.

Преимущества и недостатки изделий из пластика

Воздуховоды из пластика не зря пользуются такой популярностью, ведь они обладают уникальными достоинствами:

• Стойкость к коррозии. Если гофрированный металлический воздуховод, так часто используемый для организации вытяжки, быстро поддается коррозии, то пластиковые изделия в этом плане обладают гораздо большей стойкостью;
• Гладкая внутренняя поверхность. Пластиковые изделия не имеют шероховатостей на внутренних стенках. Гладкая поверхность снижает сопротивляемость воздушному потоку, что повышает эффективность вытяжки или вентиляции. Такой воздуховод менее шумный. Он, после соответствующей обработки, не притягивает пыль, а это снижает частоту мероприятий по очистке системы и позволяет сэкономить на ее обслуживании;
• Низкая стоимость. Пластиковые конструкции довольно дешевы. К тому же такие воздуховоды экономичны и в эксплуатации;
• Простой монтаж. Нарезать, подкорректировать пластиковые трубы можно перед их установкой;
• Безопасность. Пластиковые воздуховоды экологически чисты, они не содержат вредных добавок и безопасны для окружающей среды;
• Удобство транспортировки. Простота транспортировки достигается за счет их прочности и легкости;
• Универсальность. Они подходят и для вытяжки, и для вентиляции, и для других систем. Могут эксплуатироваться при температуре от -40 до +90 градусов. Прямоугольные, жесткие, гибкие – их применение почти не ограничено;
• Долговечность. Срок службы труб из полипропилена достигает 50 лет, изделий из ПВХ – 100 лет;
• Прочие уникальные качества. Конструкции отличаются стойкостью к износу, воздействию влаги, ультрафиолетовому излучению. Могут эксплуатироваться в агрессивной химической среде.

Нет ничего совершенного, и рассматриваемые воздуховоды так же не лишены недостатков. Основной их минус – низкий уровень огнестойкости.

Этот ограничивающий фактор часто заставляет предпочесть надежность металла всем плюсам пластика. По этой причине такой воздуховод редко применяется для промышленной вентиляции в пожароопасных отделах. Также воздуховоды довольно сложно монтировать в частных домах, в которых есть паровая защита.

Несмотря на свои недостатки, воздуховоды очень востребованы и широко эксплуатируются в самых разных отраслях. Специалисты уверены, что при качественном монтаже воздуховод прослужит очень долго и обеспечит эффективную работу вентиляционной системы.

Срок службы некоторых изделий может достигать ста лет. Они идеальны для монтажа в жилых домах. Пластик, благодаря своим уникальным качествам, уже давно занял лидирующее место в организации множества видов систем коммуникаций.

Воздуховоды нужны для оттока отработанной воздушной среды. Без них все жиры и другие примеси оседали бы на многих поверхностях. Также с помощью воздуховода можно вывести за пределы кухни неприятные запахи. Нужно правильно подобрать такой воздуховод, чтобы на высоком уровне эффективности поддержать систему вентиляции. Из данной статьи вы узнаете, как именно это сделать; также рассмотрим, какие бывают воздуховоды (в частности, поговорим о воздуховоде в виде гофры), их основные достоинства, недостатки и многое другое.

Что представляет собой пластиковый короб

Все существующие системы вентиляции используют несколько разновидностей пластиковых воздуховодов:

• Жесткие трубчатые каналы, круглого, овального или прямоугольного сечения, именуемые в просторечии коробами за внешний вид;
• Гибкие воздуховоды или просто гофры, фото;
• Специальная арматура для крепления и стыковки различных участков вентиляции;
• Управляющие элементы, к ним относят пластиковые спрямляющие решетки, дефлекторы, конфузоры и обратные клапаны.

Для гаражей, мастерских, промышленных объектов общей категории, транспортных средств и подземных коммуникаций могут применяться композитные высоконапорные пластиковые короба и трубы, армированные стеклопластиковыми вставками и сетками. В квартирах и частных домах использование промышленных систем вентиляции, как правило, не имеет смысла. Сечение такого короба значительно превышает потребную величину, а сама система вентиляции рассчитана на большую скорость движения воздуха, поэтому всегда тяжелее и имеет непривлекательный внешний вид.

Сечение и размеры

Выбор размеров сечения должен основываться на нормативном значении скорости движения потока. Так для жилых домов этот показатель в ответвлениях составляет 4 м/с, для зданий общественного пользования — 5 м/с, производственного назначения — 9 м/с. При других скоростях гул в системе будет мешать людям.

Стандартные размеры согласно ВСН 353-86 и СНиП 41-01-2003 составляют:

• для круглых воздуховодов: 100, 125, 160, 200, 250, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800 и 2000 мм;
• для прямоугольных и квадратных воздуховодов длины стенок в поперечном сечении варьируются от 100 мм до 3200 мм.

Какие лучше, круглые или прямоугольные?

Выбор применения круглых или прямоугольных воздуховодов для сооружения вентиляционной системы основывается на таких параметрах, как площадь здания, особенности расположения каналов и их конфигурация, требования к уровню шума в помещении.

При проектировании также учитывается температурно-влажностный режим и принятые решения по оформлению интерьера. В прямоугольных вентиляционных системах возможна утечка воздуха из-за использования при монтаже двух фланцев, секции круглых воздухопроводов соединяются с помощью одного фитинга, поэтому они более герметичны.

Однако их труднее спрятать за элементами декора в помещении.

Соединительные элементы и фитинги

Для соединения секций воздухопроводов, подключения вентиляционного оборудования используются различные виды метизных деталей и фитингов. Перечень таких элементов состоит из:

1. ниппеля — детали, предназначенной для обеспечения уплотнения соединений воздуховодов. Обычно ниппеля имеют левую и правую резьбу одновременно, что позволяет закреплять два конца труб одновременно;
2. муфты — соединительный элемент воздуховодов с круглым сечением;
3. отводов 30º, 45º, 60º, 90º — используются для изменения направления движения воздуха под определённым углом при обходе препятствий во время монтажа системы;
4. круглого перехода — применяются для сочленения труб разного диаметра, соединения фасонных элементов с сечением круглой формы;
5. тройника — детали для соединения двух ответвлений трубопроводов с магистральной линией;
6. врезки круглого или прямоугольного сечения — заменяют тройник и позволяют осуществить подсоединение элементов в готовую конструкцию;
7. заглушки — регулируют поток воздуха, защищают систему вентиляции от попадания инородных предметов и мусора;
8. утки(отвода S — образной формы) — способствует изменению уровня воздуховодов;
9. зонта круглого — защищают наружную часть воздуховода от атмосферных осадков;
10. крестовины — детали для соединения под прямым углом трёх ответвлений в один общий воздуховод;
11. перехода с прямоугольного сечения на круглое — применяется для соединения частей вентсистемы разного типоразмера.

Где какое сечение применяют

Модели с прямоугольной формой сечения не самый идеальный вариант для воздуховода, связано это с неудовлетворительной аэродинамикой и более сложным монтажом. Однако с их помощью можно сэкономить пространство, так как стенки трубы максимально прилегают к поверхностям без дополнительных креплений. Это преимущество ставит прямоугольные короба на первое место для обустройства вентиляции в жилых помещениях и офисах небольшой площади.

Они оказывают меньшее сопротивление воздуху, и обладают высоким уровнем жёсткости и герметичности. К тому же, круглые вытяжные трубы менее материалоёмкие, поэтому при одинаковой пропускной способности стоят дешевле, и их намного выгоднее использовать на больших объектах.

Восстановление вентиляционного короба

Когда в помещении или здании нарушен процесс вентиляции, воздух не циркулирует и застаивается вследствие загрязнения коробов вентиляции, в таких случаях следует осуществить проверку и восстановление воздуховодов для организации достаточного воздухообмена.

Этапы восстановления коробов для вентиляции:

1. Организация тяги для выявления несоответствующих значений.
2. Определение участков каналов для очистки или замены.
3. Освобождение каналов для свободного подхода к вентиляционной шахте, избегая засорения строительным мусором.
4. Измерение размера сечения и подбор надлежащих материалов для ремонта: трубы, блоки или раствор.
5. Возведение стенок канала.
6. Измерение тяги в проверенном и очищенном коробе вентиляции.

Особенности проектирования и установки

Монтаж пластиковых вентиляционных коробов несложен, и его можно осуществить полностью самостоятельно.

Но придется во всем полностью разбираться, особенно в особенностях проектирования системы и установки.

Составление проекта

Обычно составление проекта не представляет особых сложностей для интересующегося человека. По сути, достаточно будет уделить этому вопросу около получаса своего времени, использовав пару листов бумаги и карандаш.

Необходимо изобразить будущую схему системы вентиляции. При этом обязательно нужно учесть следующее:

• вид, размер настенной пластины;
• размеры, тип сечения каждого воздушного канала;
• сколько необходимо переходов, колен, соединителей и их вид;
• количество крепежей и держателей.

Все это поможет с точностью определить, сколько и какого материала нужно для формирования системы. А после этого можно отправляться в магазин и закупить все необходимые элементы системы вентиляции.

Необходимые инструменты

Помимо самих элементов вентиляции, необходим и определенный набор инструментов. Без них ничего не получится, хотя для монтажа короба и не нужны особые умения.

Минимальный набор таков:

1. перфоратор;
2. рулетка;
3. ножовка;
4. строительный уровень;
5. обыкновенный карандаш или же маркер;

Подготовив все вышеописанное и убедившись, что все эти инструменты полностью исправны и готовы к работе, можно приступать непосредственно к процессу монтажа.

Монтаж вентиляционного пластикового короба

При установке пластиковых воздуховодов своими руками нужно соблюдать следующие правила:

• длину канала не стоит сильно увеличивать. Желательно даже ее минимизировать и уложиться в три метра;
• нужно использовать минимальное количество дополнительных элементов. Повороты, сужения, расширения и т. п. будут замедлять скорость движения воздушных масс, что снизит эффективность работы системы в целом. К тому же из-за этого повысится уровень шума, и будет скапливаться больше мусора, пыли и жира;
• при размещении воздуховода близко к отопительной системе здания нужно предусмотреть теплоизоляцию короба. Наилучший вариант — использовать пенопласт;
• выходы следует оборудовать сетками/решетками. Это позволит защитить вентиляционную систему от попадания внутрь мелких грызунов и птиц. Мелкие сетки позволят не допустить попадание насекомых;
• сборку каналов следует начинать на полу. Только после этого можно начинать примерку системы и разметки всех креплений. А после этого можно приступать к самому монтажу;
• когда необходимо пропустить канал через навесные шкафы, его следует крепить к стене, используя хомуты. Если же воздуховод проходит над шкафами, то крепление может быть осуществлено при помощи одних лишь саморезов. А чтобы оно было более надежным (во избежание возможного смещения и потери герметичности), можно использовать уплотнители из резины;
• при креплении воздуховода к потолку крепежные элементы нужно располагать с промежутками не более чем в один метр;
• все стыки желательно смазывать изнутри герметиком (по возможности нейтральным). Внешняя сторона обклеивается скотчем, который легко можно подобрать по цвету. Это может усложнить процесс демонтажа и чистки вентиляции, но обеспечит герметичность;
• проще всего собирать систему, постепенно соединяя элементы в направлении от выхода к вытяжке. Ошибка многих заключается в том, что они начинают сразу с двух сторон и двигаются к центру;
• правильность сборки нужно дополнительно проверять перед первым запуском.

Выбор материалов и элементов для монтажа

Материалы и элементы для установки вытяжного короба из пластика можно купить в строительном магазине.

Основой вентиляционного канала является прямой элемент прямоугольного сечения длиной от 35 см до 2 м. Наименьший размер нужен там, где вытяжка расположена близко к отверстию внутридомовой вентиляции. Чем больше расстояние до вентиляционной решетки от вытяжки, тем больше длина прямоугольного элемента. При необходимости пластик можно легко разрезать до нужного размера с помощью ножовки или углошлифовальной машины.

Для крепления двух прямых элементов между собой используются специальные соединители пластиковых каналов, которые при установке не увеличивают протяженность вентшахты. При повороте канала венткороба используются специальные колена из пластика с углом 45 и 90 градусов. Для соединения круглого патрубка вытяжки с прямоугольным пластиковым коробом берется специальный переходник.

Особенности проектирования и установки

В зависимости от габаритов и планировки кухни, расстояния между вентиляционной шахтой/окном и вытяжкой, а также при наличии физических препятствий на пути воздуховода (стояков отопления, газопровода) приходится проектировать вытяжную систему индивидуально. Универсальных схем, расчетов и способов монтажа вентиляционных коробов не существует.

• К патрубку воздуховода вытяжки крепится переходник с соответствующей площадью и формой сечения.
• К переходнику подключается обратный клапан для предотвращения движения воздуха в противоположном направлении.
• Обратный клапан крепится к тройнику.
• Тройник подключается к вентшахте для разделения принудительной и естественной вентиляции.
• На участке перехода от тройника к внутридомовой системе вентиляции устанавливается еще один обратный клапан.
• Участок вентиляционного короба, примыкающий к внутридомовой системе, закрывается решеткой, чтобы птицы и грызуны не проникали внутрь.

Установка прямоугольных элементов вытяжной системы на кухне вдоль стен выполняется за счет специальных фасонных элементов из пластика. Они крепятся к стене с помощью дюбелей или саморезов.

При проектировании вытяжной системы необходимо рассчитать ее схему так, чтобы расстояние между патрубком вытяжки и отверстием вентрешетки не превышало 3 метра. По возможности нужно сократить количество поворотов под прямым углом, т.к. колена создают сопротивление воздушному потоку, увеличивая шум.

https://youtube.com/watch?v=NBTsJcOpEWU

Современные пластиковые вентиляционные каналы: основные определения

Ниже, в соответствующем разделе, рассмотрено подробно оснащение кухни, приведена методика качественного монтажа. Но следует сразу определить, почему так популярны в наши дни воздуховоды из пластика. Для этого надо уточнить условия применения этих изделий:

• Их устанавливают в стенах для подачи свежего воздуха. Здесь пригодится стойкость к изменению температуры.
• Современные пользователи высоко ценят свободное пространство. Широкий ассортимент размеров и форм воздуховодов поможет создавать компактные системы для размещения внутри конструкций подвесных потолков.
• Для повышения эффективности отверстия каналов (входное и вытяжку) устанавливают в определенных планом местах. Предполагается монтаж каналов сложной конфигурации, поэтому понадобятся разнообразные переходные и соединительные компоненты.
• Элементы таких систем скрывают под стационарными декоративными и защитными покрытиями. Нужны изделия, рассчитанные на долгосрочную эксплуатацию без выполнения визуального осмотра, других регулярных регламентных мероприятий.

Применение вентиляции из пластиковых воздуховодов позволит успешно решить обозначенные выше задачи.

Клапан из пластика

Такой канал в стене не окажет вредное влияние на строительные конструкции. Он обеспечит приток свежего воздуха. При соответствующем дополнительном оснащении будет выполнять функции фильтра.

Этой гофрированной трубой обеспечивают вывод отработанного воздуха наружу при подключении в комнате мобильного климатического оборудования

Таким воздуховодом можно быстро и точно подсоединить вытяжку к вентиляционному каналу

В душе, ванной комнате, туалете пластиковые трубы для вентиляции будут выполнять свои функции безупречно долгое время. Они не подвержены разрушительному воздействию коррозийных процессов

Сравнение вентиляционных пластиковых труб с альтернативными конструкциями

Совершенствование технологий производства позволяет минимизировать себестоимость качественных изделий данной категории. Даже масштабные проекты получится реализовать с разумными затратами. Следующие преимущества также пригодятся на практике, если выбрана вентиляция из пластика:

• Небольшой вес ограничивает физические нагрузки на человека при выполнении монтажных работ.
• Трубы из пластика не сложно обрезать по нужным размерам с применением обычной ножовки с полотном по дереву.
• Для крепления к потолку и соединения отдельных частей используют недорогие саморезы.
• Минимальный вес конструкции не оказывает негативное влияние на силовой каркас здания, мебели, иные опорные точки.
• Пластиковые изделия устойчивы к влаге, вибрациям. Они сохраняют целостность в широком диапазоне температур.
• Гладкие внутренние стенки не препятствуют свободному прохождению воздуха.

Прочные воздуховоды из оцинкованной стали хорошо подходят для создания крупных каналов

Главным преимуществом таких изделий является негорючесть. Они без повреждений способны выдержать длительное воздействие высокой температуры.

С применением специального противопожарного клапана обеспечивают высокий уровень пожарной безопасности. Он закрывается автоматически, прекращает доступ кислорода и распространение пламени

В частных домах применяют комбинации из разных материалов

Большие крупные каналы создают из металла. Изделия из этого материала устанавливают на неотапливаемом чердаке. Нержавеющую сталь применяют для изготовления дымоходов. Сравнительно небольшие в сечении вентиляционные трассы удобнее монтировать с применением пластиковых изделий.

Металлические трубы – выразительный элемент дизайна

Основные производители

Количество воздуха, которое может пропускать труба, увеличивается с ее диаметром. Например, воздуховод, у которого объём сечения составляет 100 мм, может пропускать за 1 час 300 кубометров. Вместе с тем вентиляционная система будет источником шума, если труба имеет небольшой диаметр. Многие фирмы специализируются на изготовлении воздуховодов по индивидуальным габаритам. На российском рынке присутствуют такие компании:

• СпецПолиПласт. Специализируется на производстве изделий прямоугольной и круглой формы как по индивидуальному заказу, так и в стандартных размерах.
• Полекс Групп. Изготавливает вентиляционные пластиковые трубы.
• Экотрейд. Предлагает материалы, стойко переносящие внешние факторы.
• Прогресс. Использует в производстве полипропилен и полиэтилен. Осуществляет изготовление по схеме заказчика или по штатным схемам.

Монтаж воздуховодов

Основные правила монтажа

Воздуховод обязан быть растянут максимально, когда происходит его монтаж. Чтобы разрезать пластик, сначала нужно замерить его длину и нанести маркером соответствующую отметку. После следует разрезать его ножом.

Прежде чем соединить воздуховод с вытяжкой, нужно произвести процесс герметизации. После чего хомутом требуется закрепить сам воздуховод.

После этих операций начинается запуск и тестирование вентиляционной системы. Если это делать не своими руками, а с помощью мастера, то за монтаж и подключение вы заплатите более 1000 рублей.

Существуют ли ошибки при монтаже пластиковых воздуховодов? Да, и основной является следующая: не учитывается поток воздуха по спирали. Эта ошибка может обернуться быстрым износом вентиляционного оборудования.

Чтобы избежать данной ошибки, достаточно посоветоваться с продавцом и взять пластиковый воздуховод чуть большего диаметра.

Классификация изделий

Основными разновидностями воздуховодов считаются круглые, квадратные, прямоугольные и гибкие. В первом случае изделия применяются для обустройства трасс системы вентиляции. Диаметр таких объектов варьируется в пределах 1−1,5 см. Прямоугольные воздуховоды пластиковые нередко используются в бытовых условиях. Их размещают под пространством подвесного потолка.

Пластиковые воздуховоды размеры здесь имеют стандартные — 60 на 120 и 60 на 204 мм. Гибкие отличаются как прямоугольным, так и круглым сечением. Всё зависит от целей, для которых могла понадобиться эта ее разновидность. Длина этих объектов не превышает 20 м.

Прямоугольные по форме пластиковые трубы для воздуховодов можно легко зафиксировать на потолке и стенах. Они для этого идеально подходят. Но круглое сечение приводит к тому, что пропускная способность увеличивается. Воздуховод плоский пластиковый называется ещё прямоугольным. Объясняется это высотой трубы, которая намного меньше ширины этих объектов. Чтобы собрать такой воздуховод, потребуются особые элементы. Длина канала составляет 35 см, как минимум, и доходит до 2,5 м.

Как удлинить вентиляционный канал

Гибкие трубы производятся посредством метода экструзии. Осуществляется их изготовление на автоматизированных устройствах. Вот почему стоимость готовых изделий невелика. Здесь можно выделить малую стойкость перед пониженными температурами. Если она опускается ниже показателя 10 градусов по Цельсию, труба приобретает ломкость. Аналогично реагирует пластик на термическое воздействие. Но здесь на помощь приходит система огнезащиты. Для производства гибких модификаций используется виниуретан. Осуществляется сварка полимера со стальной спиралью.

Повредить армированную трубу гибкого типа достаточно сложно. Она обеспечивает хороший уровень шумоизоляции. Свое название она полностью оправдывает, так как обладает большой податливость. В отдельных случаях ее можно даже завязывать узел, вследствие чего она не потеряет своих функций. Круглые, другими словами, цилиндрические, трубы можно обнаружить на производственных объектах, также в жилых помещениях. Они значительно лучше пропускают потоки воздуха, по сравнению с прямоугольными моделями, хоть и имеют не совсем комфортную в работе форму для установки.

Сечение и размеры воздуховодов

Чтобы выбрать подходящие элементы, полезно разбираться в видах и размерах пластиковых воздуховодов для вентиляции. Конфигурация сечения бывает круглой, квадратной и прямоугольной. Существуют жесткие и гибкие разновидности. Первые изготавливают с использованием специальных форм. Их стенки толщиной 3 мм.

Гибкие виды – это гофротрубы из ПВХ. Чтобы получить гофрированную поверхность, пластик наплавляют на проволочный каркас. Преимущество гнущегося канала в удобстве прокладки, ведь его гнут в любом направлении под разными углами. Для сборки системы не понадобятся поворотные фасонные элементы.

Плоские каналы

Цена прямоугольных воздуховодов выше на 20-30% из-за нюансов производства. Но в сравнении с круглыми разновидностями они обладают меньшей производительностью, потому что при сборке используют поворотные и угловые элементы, повышающие аэродинамическое сопротивление. Также причина снижения производительности кроется в наличии швов в месте стыковки двух деталей.

Плоские каналы нуждаются в дополнительной звукоизоляции, потому что на поворотах слышен шум при движении воздушных масс на большой скорости.

Для сохранения геометрии короба большого сечения увеличивают толщину его стенки. Некоторые производители для экономии материала короткие стенки делают тоньше, чем широкие.

В бытовых целях используют разновидности с такими размерами:

• толщина стенки колеблется в пределах 2-8 мм;
• широкая сторона – 110, 122, 204 мм;
• короткая сторона – 55 или 60 мм;
• протяженность – 350, 500, 1000, 1500, 2000 и 2500 мм.

Если нужен короб для вытяжки на кухне пластиковый, то предпочтение отдают плоскому воздуховоду. Его проще скрыть за подвесным потолком или навесными шкафами. Учитывая высоту конструкции, потолок опускают всего на 70-80 мм.

Круглые каналы

Пропускная способность элементов круглого сечения намного выше, чем у их плоских собратьев. Круглые пластмассовые воздуховоды для вентиляции отличаются герметичностью, потому что при сборке не образуют швов. Еще одно преимущество заключается в их дешевизне. Главный минус связан со сложностями при скрытой прокладке, потому что спрятать трубу за подвесным потолком сложнее.

Габариты круглых вентканалов следующие:

• в производственных помещениях устанавливают элементы сечением до 2400 мм;
• в жилье и общественных зданиях применяют короба диаметром от 100 до 200 мм;
• протяженность – 500, 1000, 1500, 2000 и 2500 мм.

Особенности практического использования коробов

Одним из наиболее интересных решений можно назвать поворотное колено с переменным углом. Зачастую не всегда воздушные потоки в системе вентиляции приходится разворачивать под прямым углом. Иногда два пластиковых короба нужно состыковать под углом в 30 о или 60 о . Сделать стыковочный узел без «переменки» практически невозможно.

На рынке можно приобрести короба трех различных размеров – 35 см, 50 см и 100 см. Каждая секция пластикового короба представляет собой готовое изделие, на одном конце которого находится посадочный поясок, на другом – расширение. Вставляя поясок одной секции в расширение второй, можно с легкостью набрать воздуховод для системы вентиляции любой сложности.

Здесь главное — не запутаться, при сборке системы вентиляции в первую очередь собирают приемный узел, это может быть выход из вытяжки или входное окно в душевой кабине. На фитинге приемного узла должен находиться посадочный поясок. Первую секцию короба одеваем расширением на поясок приемного узла. Получается, что все последующие пластиковые секции будут одеваться по направлению движения потока. Аналогичным образом выполняется стыковка с любыми фасонными элементами.

Некоторые производители даже наносят стрелки на поверхность короба, чтобы было легче ориентироваться при сборке. Зачем это делается? Большая часть систем вентиляции собирается без использования уплотнительных резинок или прокладок на стыках. Если правильно установить короба, то воздушный поток будет засасывать через неплотности воздух из комнаты. Давление воздуха в потоке всегда ниже, чем за пределами короба.

Если собрать систему вентиляции неправильно, то из-за динамического напора загрязненный воздух будет просачиваться через щели на стыках коробов.

Нередко мастера прибегают к интересному способу проверки правильности сборки системы вентиляции. Вместо того чтобы осматривать каждый пластиковый короб, разыскивая метки и стрелочки, в вытяжку направляют струю дыма и запускают электровентилятор. Если система вентиляции собрана неверно, то на стыках пластиковых коробов будут видны струйки дыма.

Для систем вентиляции большой протяженности, как правило, используют пластиковые короба с каучуковыми прокладками на стыках. Наиболее проблемные места, через которые сифонит воздух, расположены на выходе из поворотных колен. Утечку легко обнаружить по грязным пятнам на пластиковой поверхности вокруг линии стыка.

Отличия вытяжки от вентиляционной системы

На первый взгляд, трудно сказать, чем отличается вытяжка на кухне от вентиляции. Чтобы найти ответ, нужно подробно разобраться в терминологии.

Санитарными требованиями на сегодняшний день предусмотрен монтаж в жилых помещениях специальных агрегатов, обеспечивающих должный уровень воздухообмена. Для выполнения этих норм в многоэтажных постройках обустраивают вентиляционную систему. Последняя представлена в виде заранее продуманной цепочки каналов, которые располагаются в стенах и способствуют отхождению воздушных масс на крышу.

Непосредственно каналы вентиляции нужны для вывода за пределы жилой постройки отработанных воздушных потоков. В свою очередь свежий воздух естественным образом поступает в помещение через стыки и щели в оконных и дверных проемах. Однако нужно учитывать тот факт, что подобная система не в состоянии быстро устранять различные неприятные запахи, которые зачастую появляются в процессе готовки на кухне.

Чтобы избавиться от подобных неприятностей, осуществляется монтаж специальной системы вентиляции, которая функционирует в принудительном порядке. В простонародье ее именуют «вытяжкой». Принцип действия таких устройств немного отличается — они поглощают пары, исходящие от варочных поверхностей, а затем с помощью воздуховода выводят их в специальный канал вентиляционной системы.

Порядок монтажа вентиляционных коробов

Технология устройства, независимо от места установки и формы короба, остается неизменной, и включает в себя следующие действия:

1. Разметка и подготовка отверстий для креплений.
2. Сборка системы из нескольких элементов, которые впоследствии будут подняты к обозначенному месту.
3. Подъем собранной конструкции на расчетную высоту с помощью тросов, лебёдок и других приспособлений.
4. Прикрепление воздуховодов к поверхности потолка или стен.

Важность воздуховода для кухни

Существующая общеобменная вентиляция не удаляет продукты горения и испарения конкретно от плиты, она служит для замены воздуха во всем объеме помещения.

Современных хозяек такая ситуация не устраивает. Нам хочется качественного и долговечного ремонта на кухне, у работающей женщины нет времени регулярно отмывать стены, потолок и мебель. Спрос рождает предложение — появились местные вентиляционные установки над кухонными плитами — вытяжки. Но загрязненный воздух необходимо удалять за пределы помещения, и эту функцию выполняют воздуховоды.

Плюсы и минусы

Плюс воздуховода один: удалить углекислый газ, воду и копоть без него нельзя.

Минусы воздуховодов:

• Занимают место.
• Портят интерьер кухни.
• При некачественном монтаже усиливают шум вентилятора.
• Требуют регулярной мойки снаружи и периодической очистки внутри.

Всегда ли можно устанавливать вытяжку?

Возможны ситуации, когда установка вытяжки запрещена правилами эксплуатации газовых приборов.

Если в одном помещении с вытяжкой находится газовый водонагреватель (колонка) или газовый отопительный котел с открытой камерой сгорания, вытяжку с удалением воздуха (циркуляционную) устанавливать нельзя. Удаление продуктов горения из котла происходит без принудительного побуждения, при включении вентилятора вытяжного устройства может произойти опрокидывание тяги и заброс в помещение токсичных продуктов горения.

Допускается установка проточного вытяжного устройства, только если установлен котел с закрытой топкой (с коаксиальным дымоходом и забором воздуха для горения с улицы).

Можно устанавливать устройства циркуляционного типа с фильтрами, очищающими воздух от жира и копоти.

Можно ли обойтись без воздуховода

Вытяжки выпускают проточные и циркуляционные:

1. Проточные удаляют отработанный воздух из помещения.
2. Циркуляционные очищают воздух без удаления из помещения.

Циркуляционные вытяжки устанавливаются над плитой, воздух проходит через корпус с угольным фильтром и очищается от жира. Для этих устройств воздуховоды не нужны, они компактны и легко монтируются. Но у них есть другие недостатки — необходимость частой смены фильтров, недостаточная очистка воздуха, отсутствие удаления влаги и углекислого газа.

Короб для вытяжки: технические характеристики и современные решения

Комфорт – это не повышенная требовательность, это условия, способствующие позитивному воздействию на психофизическое состояние человека. Чтобы не изнывать от жары во время готовки и предупредить распространение запахов в другие помещения, на кухне необходим воздухоотвод. Для эстетики и с целью ограждения от нежелательных воздействий его части помещаются в короб для вытяжки. О том, какими могут быть короба и как их устанавливать, пойдет речь в данной статье.

Короб для вытяжки препятствует распространению запахов и выполняет эстетическую функцию
