Как установить вытяжной вентилятор своими руками

Проверка естественной вентиляции

Перед тем, как установить вентилятор в ванной, необходимо определить, насколько хорошо работает естественная вытяжка. Делается это простым способом: возьмите лист тонкой бумаги или разверните салфетку; откройте форточку в любой комнате; приложите бумагу к отверстию вытяжки. Если салфетку сразу же притянуло к отверстию – это значит, что естественная вытяжка работает правильно. В случае, если салфетка не притягивается, то следует задуматься об установке вентилятора в ванной комнате.

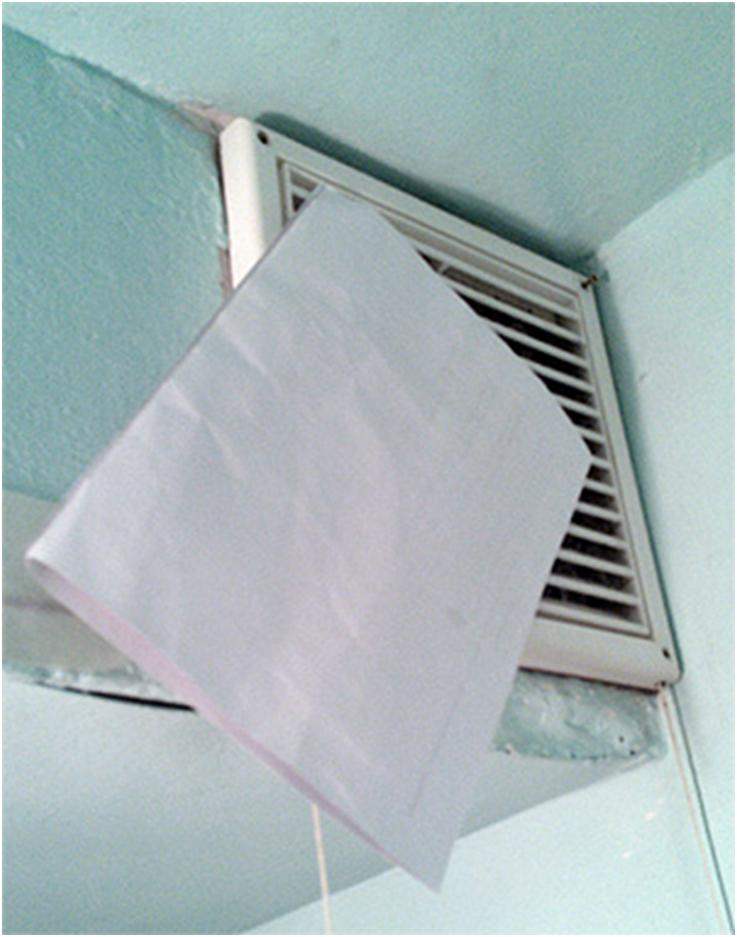

Проверить эффективность вытяжки можно, если поднести к отверстию зажженную спичку или зажигалку. Если пламя сильно отклоняется в сторону канала, то вентиляция работает нормально. В противном случае, при слабом отклонении пламени или если оно горит ровно, потребуется вытяжной кулер.

Застой воздуха в ванной или туалете приводит к образованию повышенной влажности в помещении и, как следствие – к появлению грибка на стенах. Насколько вреден для здоровья человека плесневой грибок, говорить вообще не стоит.

Если вы убедились, что вентиляционный канал засорен, то его можно прочистить, опустив в него гирю конусообразной формы. Если по каким-либо причинам вы этого не можете сделать, обратитесь в коммунальную службу, они подскажут, в какую организацию нужно подать заявку.

Монтаж вентиляции в туалете

Последовательность работ по монтажу принудительной вентиляции будет следующей:

• Устанавливаем приобретенный вентилятор со стороны выхода вентиляционной шахты. Если есть такая необходимость, расширяем отверстие при помощи перфоратора. В том случае, если ситуация складывается, наоборот, и вентиляционный ход имеет слишком большое выходное отверстие, тогда монтируется труба подходящих габаритов, а свободное место заполняется монтажной пеной. Закрепление вентилятора происходит посредством саморезов либо клеящего состава.

Если стены вашей туалетной комнаты облицованы плиткой, то вентилятор лучше закрепить на клей, чтобы не портить ее.

• Подводим электропитание к заранее установленному вентилятору. Наиболее оптимальный вариант – проведение отдельной линии на стадии ремонта. Если ремонт уже сделан, выхода два: можно уложить проводку в проштробленные на стенах каналы, после чего вернуть им первозданный вид, либо запитаться от потолочного светильника. При осуществлении последнего варианта потребуется покупка пластикового кабельного канала, который максимально аккуратно монтируется от осветительного прибора до вентилятора. В него прячутся провода электропроводки.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Все об установке подвесного унитаза своими руками: высота унитаза, цена (видео)

• Подключаем установленное оборудование для вентиляции при помощи клеммных колодок. Скрутки для этих целей использовать запрещено. Провода заводятся через специально предусмотренные на корпусе вентиляционного прибора отверстия.

Не забывайте о соблюдении мер безопасности. Все электромонтажные работы выполняются только тогда, когда система подачи электропитания будет полностью обесточена.

Как видите, установка вытяжки в туалете своими руками – процесс нетрудоемкий, выполняется достаточно просто. При исполнении описанных действий начинать работать вытяжная система будет при включении света.

Преимущества

Ванная комната относится к помещениям с повышенной влажностью воздуха. А лишняя влага ведёт к появлению грибков и плесени, различных неприятных насекомых, типа сороконожек и мокриц. Если ванная комната больших размеров, она может быть оборудована различной мебелью (шкафы и полочки), а повышенная влажность вызывает расслоение материалов. Также в ванных комнатах имеются металлические конструкции (полотенцесушители, держатели полотенец и туалетной бумаги), влага ускоряет их ржавление.

Также влажность зачастую сопровождается неприятным запахом сырости. А ещё хуже бывает, когда соседи снизу курят в ванной комнате, а вентиляционный канал доносит эти запахи к вам.

А ещё постоянно собирается конденсат на зеркалах и стенах, что может привести к преждевременному разрушению кафеля.

Естественная вентиляция не всегда справляется с влажностью и «ароматами» в ванной, иногда её дополнительно усиливают при помощи вытяжных систем. Одним из таких вариантов и является вентилятор.

Выводы и полезное видео по теме

Сооружение вентиляционного канала для автономной вентиляции туалета и ванной при наличии лишь одной шахты наглядно показано на этом видео:

Подключение простого вентилятора подробно описано здесь:

Подводя итог можно сказать, что самостоятельно обустроить эффективную систему вентиляции в квартире вполне возможно, но нужно быть внимательным и заранее всё тщательно продумать. Если же вы в своих силах не уверены, поручите дело специалисту, ведь ошибки в работе с электропроводкой могут привести к печальным последствиям.

А приходилось ли вам устанавливать вентилятор в ванной или туалете? Пожалуйста, расскажите, какой схемой подключения воспользовались вы и были ли сложности в монтаже? Оставляйте свои комментарии, делитесь опытом – блок для связи расположен под статьей.

Источник

Выбор вытяжного кулера

Перед тем, как провести монтаж вентилятора в ванной, необходимо сделать замеры ширины, высоты и глубины отдушины и записать полученные данные. Исходя из этой информации, следует выбирать вентиляторы в магазине.

Расчет мощности кулера очень важен перед покупкой вытяжки. По санитарным нормам, воздух в ванной комнате должен поменяться 6-8 раз в течение 1 часа, и вентиляторы должны справляться с такой задачей. Расчет мощности производится по следующей формуле: L = V * K, где L – это объем воздуха для полного воздухообмена (м3/ч), V – объем помещения, а K – коэффициент воздухообмена (сколько раз воздух должен смениться за 1 час).

Пример расчета: Длина комнаты – 2,5 м, ширина – 3,2 м, высота 2,8 м. Узнаем объем помещения: V = 2,5 * 3,2 * 2,8 = 22,4 м3. Далее, подставляем полученный результат в формулу: L = 22,4 * 8 = 179,2 м3/ч. Исходя из расчета, кулер должен за 1 час пропустить через себя 179,2 м3/ч воздуха. При выборе прибора рекомендуется остановиться на той модели, которая будет по мощности на 20% превышать расчетную. То есть, агрегат должен иметь запас мощности. В данном случае, для установки вентилятора в туалете или ванной с таким объемом, будет достаточно кулера с производительностью 200 м3/ч.

Данные расчеты также актуальны, если у вас появится желание поставить вентилятор на кухне.

Установка вытяжного вентилятора в ванной регламентируется нормами допустимого шума. Поскольку при повышении мощности аппарата неизбежно повышается его шумность, то при выборе агрегата следует придерживаться норматива: сила звука от работы кулера не должна превышать 30 дБ.

Требования вытяжного оборудования в ванной

В соответствии с нормативными документами, чтобы создать нормальный воздухообмен, нужно придерживаться таких показателей:

• 8-10 кв.м/ч. на 1 куб. для совмещенного санузла;
• 6-8 кв.м/ч. – для ванной.

Объем отработанного воздуха из этих помещений составляет больше 30 куб./ч. Допустимая норма 30 Дб – если выше, то для людей этот звук будет слишком громким и раздражающим.

Что оценивается при выборе вентилятора для ванной?

Приобретая вентилятор для ванной комнаты, приходится отталкиваться от нескольких критериев оценки этого прибора.

• Производительность вентилятора. Этот параметр показывает, какой объём воздуха в единицу времени способен перекачать прибор.

Обычно производительность у компактных накладных осевых вентиляторов лежит в пределах от 50 до 200 и даже более м³/час. Если посмотреть на требования СНиП и СанПиН, то минимальная производительность вытяжной вентиляции в ванных и санузлах должна составлять 25 м³/час. Но так как отдушина в ванной участвует еще и в общей схеме естественной вентиляции дома или квартиры, этот показатель должен быть побольше. Он рассчитывается по специальной методике, исходя из норм притока воздуха в жилые помещения, которые, в свою очередь, зависят от их объема и количества проживающих.

В данной статье мы не будем на этом останавливаться. Можно лишь сказать, что практика показывает следующее. Для установки в ванной чаще всего достаточно вентилятора, способного перекачать 80÷100 м³/час. Слишком завышать этот показатель тоже не стоит. Может случиться, что чрезмерно мощный поток нарушит нормальную работу вентиляционного стояка. И вытянутые объемы воздуха вместе со всеми запахами и парами начнут забрасываться соседям.

Каноны естественной вентиляции

Правильно спланировать работу естественной вентиляции дома или квартиры – не столь просто, как может показаться. И все же это вполне решаемая задача, если знать, от чего отталкиваться. В статье нашего портала «Естественная вентиляция в частном доме» приведены все необходимые нормативы, разъяснен алгоритм расчета такой системы, имеется удобный онлайн-калькулятор.

• Установочные размеры. В ванных комнатах, как правило, устанавливаются накладные модели. И в первую очередь оценивается диаметр выходного патрубка вентилятора. Стандартные значения – 100, 120, 125, 150 мм. Есть и больше – но для ванной это неактуально. Вообще, удобнее всего, наверное, приобретать модель патрубком 100 мм. Такие вентиляторы компактны, обладают достаточной производительностью, легко устанавливаются в канал диаметром 110 мм, в качестве которого можно использовать отрезок обычной канализационной полипропиленовой трубы. Если производительности недостаточно, или есть сомнения в том, что не будет препятствий для естественной вентиляции, подойдут диаметры 120 или 125 мм. Выше – вряд ли оправдано для рассматриваемого случая.

Рекомендуем: Керамическая термостойкая плитка для печи – 2020

Видео: советы по выбору вентилятора для ванной комнаты.

Подключение вытяжного вентилятора в ванной и туалете: разбор схем и советы по монтажу оборудования

Бывает, примешь горячую ванну или душ, распаришься, расслабишься – самое время привести себя в порядок. Подходишь к зеркалу – а оно полностью запотевшее, и даже полотенце не может его осушить. Либо в туалете подолгу сохраняется запах от предыдущего посетителя или навязчивого освежителя воздуха. Знакомые ситуации? Решить такие проблемы поможет подключение вытяжного вентилятора в ванной и туалете, общего или двух отдельных.

Пренебрегать качеством вентиляции санузла не стоит, ведь это вопрос не только удобства, но и безопасности. Со временем вдоль ванной, по углам и в швах между кафелем заводятся плесень и грибок, опасные для здоровья человека. Полностью вывести их зачастую возможно только при капитальном ремонте, так что приобретение и установка вытяжного вентилятора окупаются с лихвой, предупреждая подобные проблемы.

В этой статье мы расскажем, как организовать систему принудительной вентиляции санузла, на что обратить внимание при покупке оборудования, как всё установить и подключить самостоятельно. Рассмотрим варианты схем подключения, подходящие для разных моделей вентиляторов и условий использования, а также дадим несколько полезных советов о вентиляции в ванной и туалете.

Схемы подключения

Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.

Все схемы предназначены для трех- или двужильной проводки. Если проводка двужильная, то агрегаты подключаются без заземления.

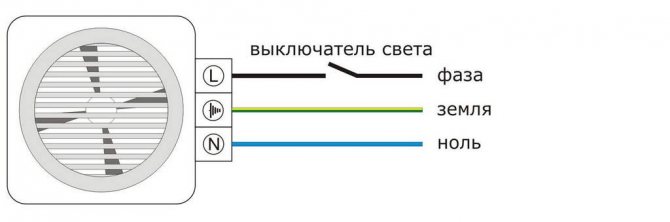

Подключение от лампочки

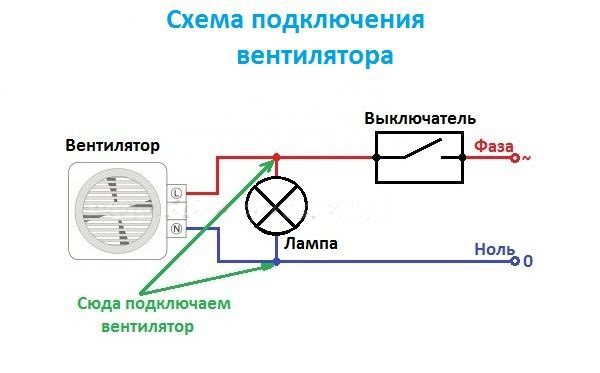

Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.

Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.

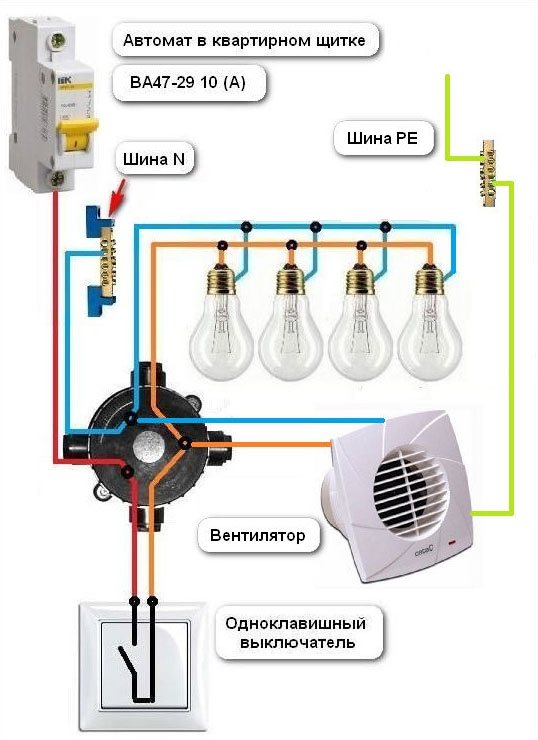

Подключение через отдельный выключатель

Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.

Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.

Кулер с таймером

Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.

Кулер, оборудованный таймером, работает по следующему принципу:

• при включении освещения запускается работа агрегата;
• после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.

Подключение вентилятора с таймером производится при помощи четырех проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.

Аппарат с датчиками

Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия.

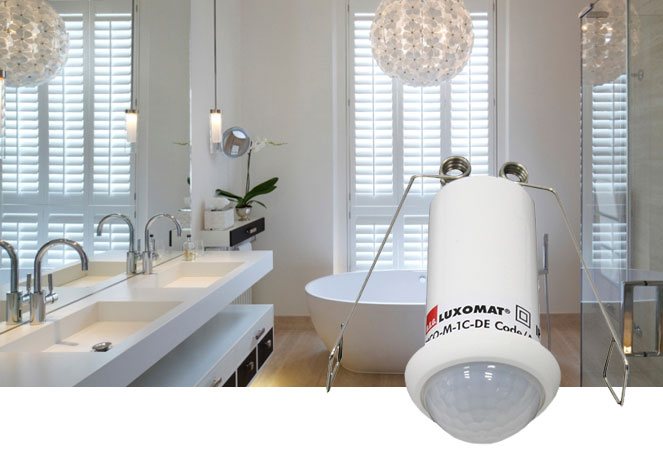

Для туалета будет достаточно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.

Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.

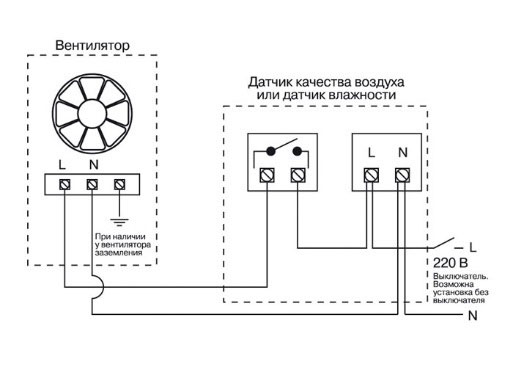

На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.

Самостоятельный выключатель

Схема принципа работы вентиляции

При установке вентилятора в ванной своими руками можно провести отдельную проводку для прибора, подключив его через самостоятельный выключатель. Вариант включения устройства через шнур полностью аналогичен этому методу, однако более удобен из-за отсутствия необходимости прямого доступа к вентиляции.

Наиболее распространённым является способ включения через двухклавишный выключатель, то есть, на выходе из ванной комнаты, вместо обычного выключателя освещения монтируется новый – двухклавишный.

Такой вид выключателя не подходит только в случае повышенной влажности воздуха в помещении.

Подбор подходящего вентилятора для туалета

В типовых городских квартирах обычно установлен вертикальный вентиляционный канал, для которого наиболее оптимальным вариантом является центробежный вентилятор.

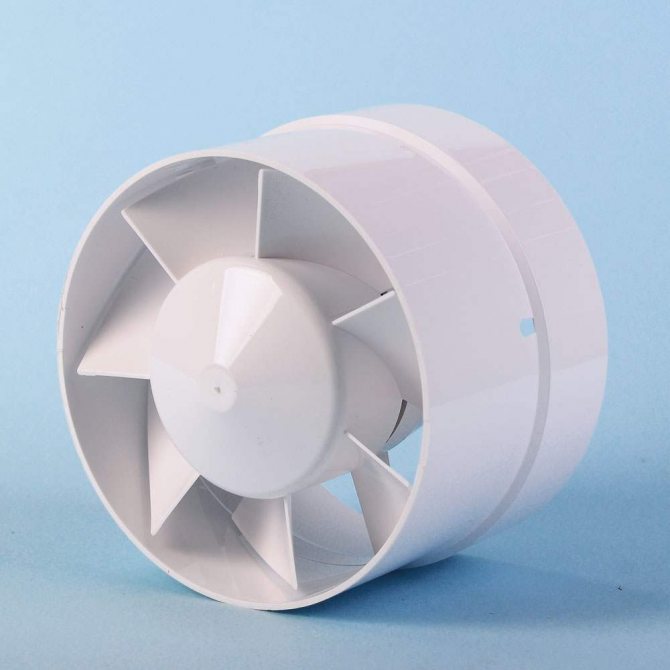

Результаты похуже покажет канальное вентиляционное устройство. Такие вентиляторы лучше использовать при объединении нескольких каналов вентиляции или в случае, когда возникает необходимость спрятать прибор в подшивной потолочной конструкции.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Инсталляция для унитаза, что это такое, как выбрать?

Монтаж осевого вентилятора имеет смысл только при коротких горизонтальных каналах.

Рекомендуем обратить внимание на модели вентиляторов, оснащенные дополнительными опциями (потребуется прокладка отдельной линии электропитания):

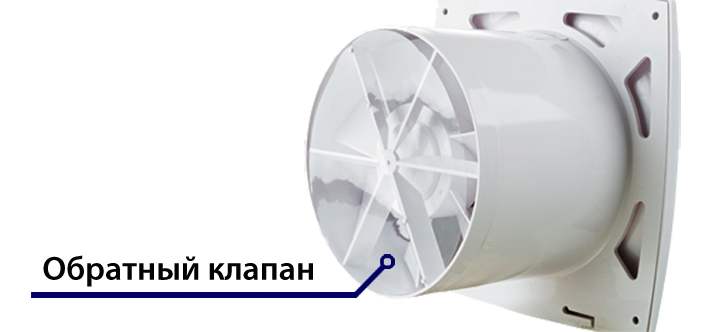

1. С обратным клапаном. Благодаря своим конструктивным особенностям такой вентилятор не пропустит воздух из шахты обратно в помещение. Жители многоквартирных домов оценят его преимущество благодаря тому, что больше не будут вынуждены вдыхать ароматы, попадающие через вентиляцию из соседних квартир.
2. С датчиком движения. Включаться устройство будет, когда в туалет заходит человек, а когда он выходит, вентилятор выключается.
3. С таймером. Выставляется определенная программа, обеспечивающая непрерывную работу вентилятора на протяжении 2–30 минут.
4. С датчиком влажности. Автоматическое включение прибора при достижении влажности в помещении определенного уровня.
5. С режимом проветривания. Вентилятор не прекращает свою работу, но осуществляет ее на минимальных оборотах.

Монтаж вентилятора

Вентилятор в ванной не должен бояться влаги

Прежде чем устанавливать электровентилятор для ванной комнаты, нужно убедиться, что будут соблюдаться несколько условий:

• наличие нормально функционирующего канала вентиляции;
• наличие под дверью в ванную щели для циркуляции воздуха;
• вентилятор должен быть выбран правильно.

Для ванной следует отдать предпочтение влагозащищенным моделям. Процесс самостоятельного монтажа состоит из следующих шагов:

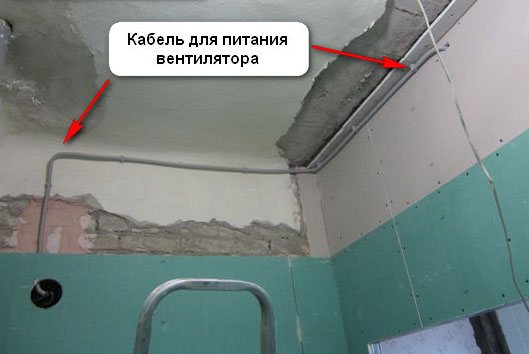

• прокладывание кабеля;
• подготовка места для монтажа, расширение канала вентиляции по необходимости;
• подключение вентилятора к сети через компоненты крепления и коммутации;
• установка кулера в канал вентиляции;
• финальные отделочные работы – заделка пеной пустот, шпаклевка.

Подключение вентилятора в ванной к выключателю отдельно от света:

• снять переднюю решетку;
• подсоединить провода к вентилятору через клеммные колодки с соблюдением маркировки (синий – ноль, красный, белый, черный – фаза);
• закрепить корпус вентилятора в отверстии в стене;
• установить на вентилятор сетку.

Потолочная установка

Потолочная вытяжка в ванной

В некоторых домах электровентилятор может быть установлен на потолке. В частных домах вентиляционный канал прокладывается по чердаку, поэтому и вентиляционная система размещается там же.

Установка на натяжной или подвесной потолок усложняется. На натяжном потолке потребуется сделать специальную подставку, а к гипсокартону кулер можно прикрутить с помощью дюбелей. Если потолок уже смонтирован, потребуется демонтаж. Чтобы не демонтировать потолки, можно воспользоваться одним из двух методов:

• протягивание проводов через отверстие, которое позже нужно будет заделать;
• провести проводку по потолку и скрыть ее кабель-каналом.

Выполнять подобный монтаж довольно сложно. Оптимальный вариант – продумать вентиляционную систему перед ремонтными работами и заранее подготовить место для монтажа.

Рекомендуем: Термопара для газового котла: подробная инструкция по устройству и принципу работы, проверке исправности термоэлектрического датчика мультиметром, восстановлению и замене

Как определить качество работы вентиляции

Большинство многоквартирных домов рассчитаны на естественную вентиляцию, но для нормального воздухообмена ее может быть недостаточно. Даже при правильно организованной системе естественной вентиляции нет гарантии, что эта система будет эффективно работать.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Дизайн маленького туалета в квартире

Выявить наличие проблемы с эффективностью вентиляции достаточно просто. Поднесите полоску бумаги к вентиляционному отверстию, при достаточной циркуляции воздуха она должна прилипнуть к решетке.

В городских квартирах старой застройки достаточно редко наблюдается сильная тяга, однако если при проведении теста бумага совсем не двигается, все указывает на явные проблемы и неполадки с вентиляцией, которые могут быть вызваны засорами, неправильными действиями других жильцов и некоторыми другими причинами, для устранения которых следует обратиться в управляющую компанию.

Если тяга присутствует, но интенсивность воздухообмена является недостаточной, улучшить его поможет организация принудительной вентиляции в туалете. Покупка небольшого вентилятора и его подключение не отнимут у вас много средств и времени, зато существенно улучшат качество воздуха.

В туалете может располагаться свой выход в канал вентиляции, но в некоторых случаях он находится в ванной, а воздухообмен происходит через отверстие в стене между ванной комнатой и туалетом.

Как не стоит подключать и почему

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

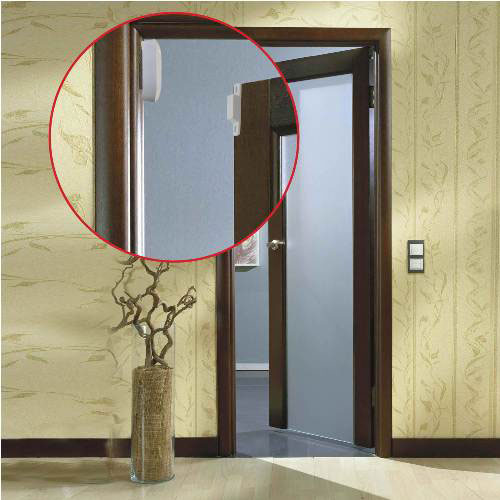

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

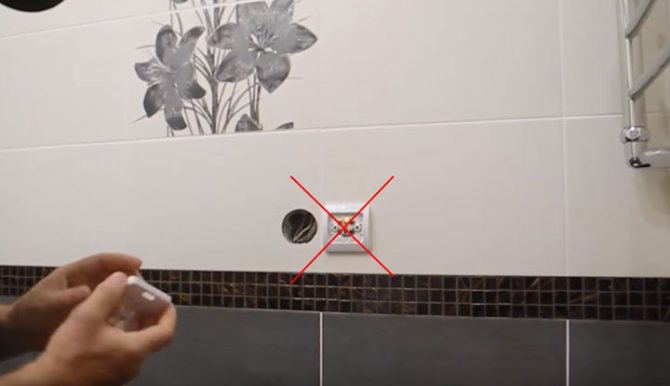

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Почему это так, соответствующие ссылки и пояснения специалистов Ростехнадзора будут приведены в конце статьи.

Схема подключения и соединение проводов в распредкоробке

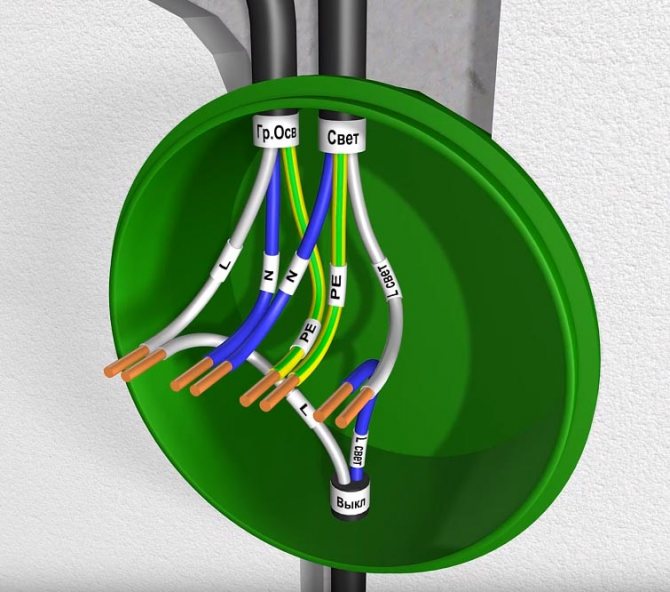

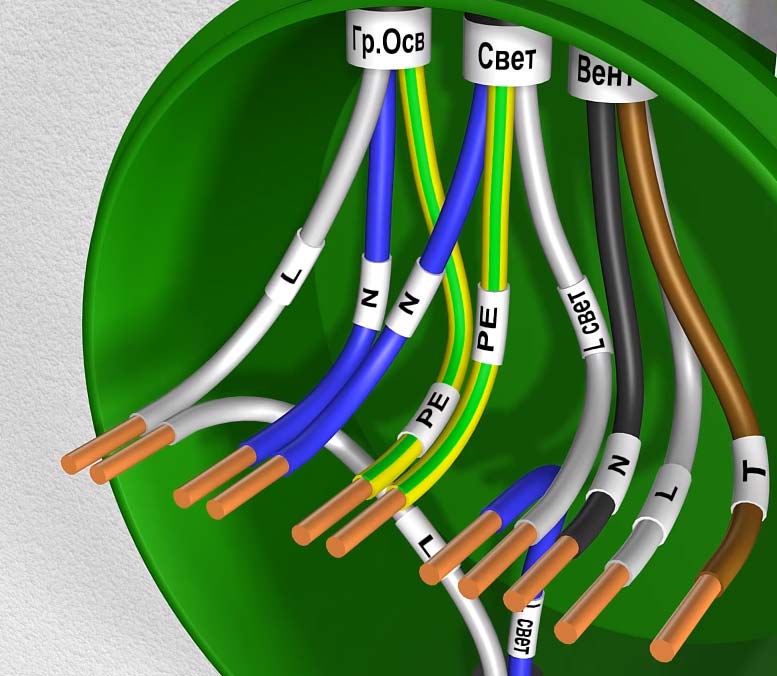

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

• один спускается вниз к переключателю (Выкл)

• второй — это питание приходящее с распредщитка (Гр.Осв)

• третий — идет на светильники в ванной комнате (Свет)

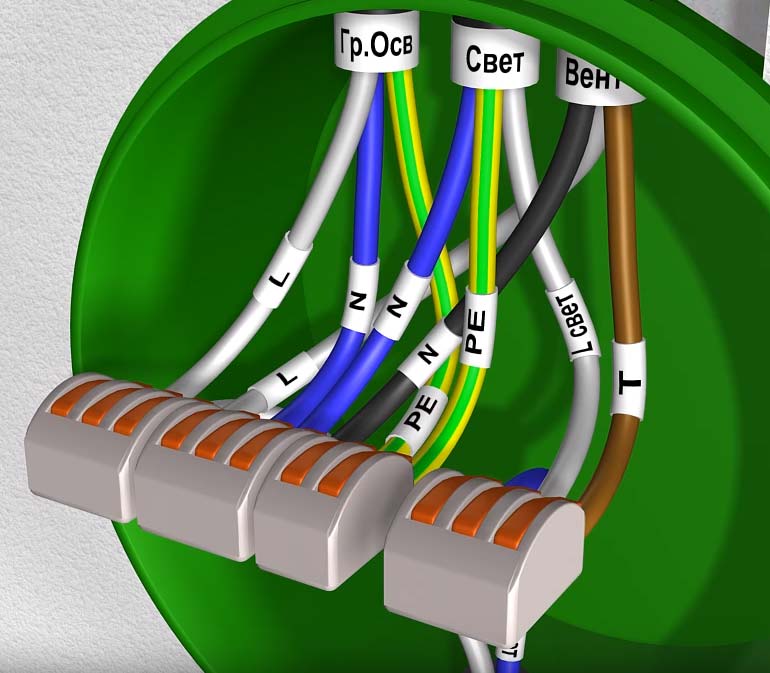

Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:

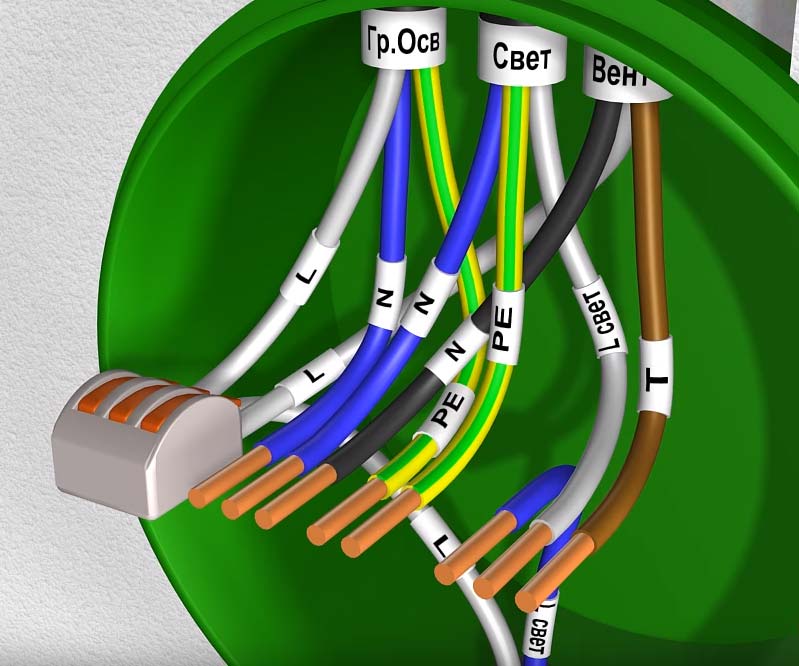

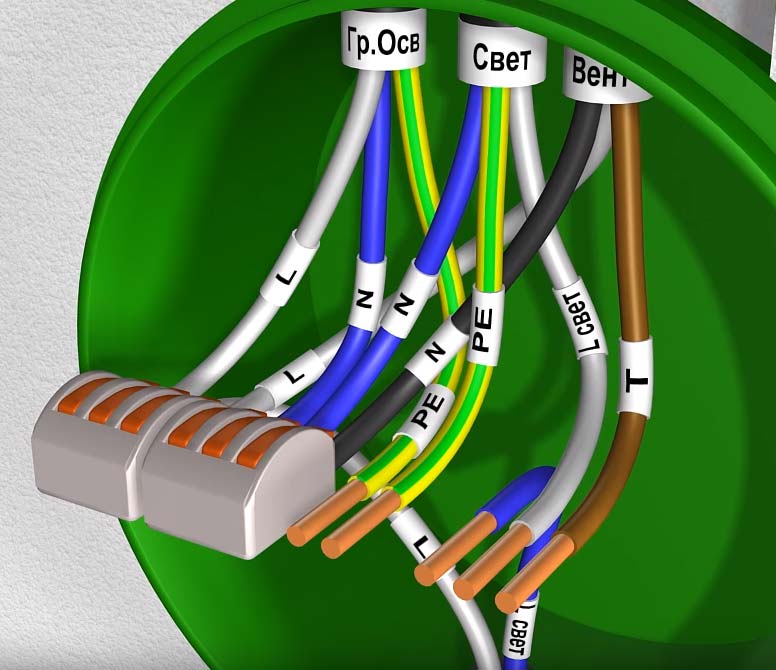

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

Концы кабеля зачищаются с обоих сторон и подписываются.

• L-фаза питания

• T-фаза для управления вытяжкой посредством таймера

• N-ноль

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Далее соединяете нулевые жилы.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

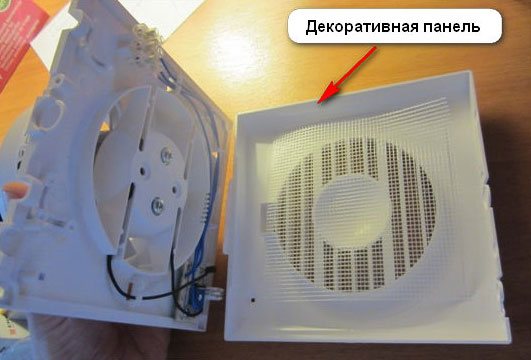

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

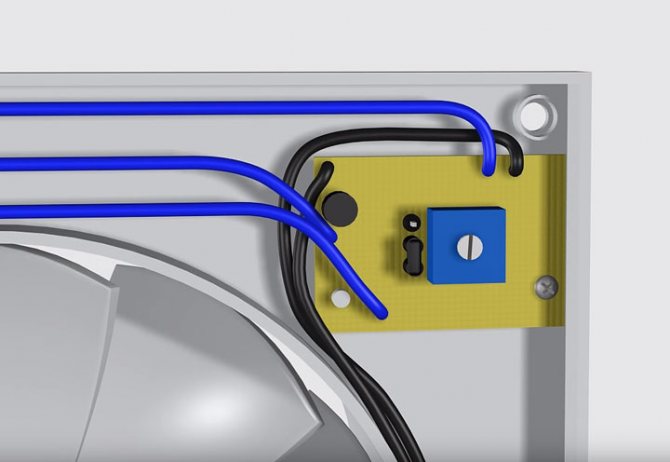

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне — от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

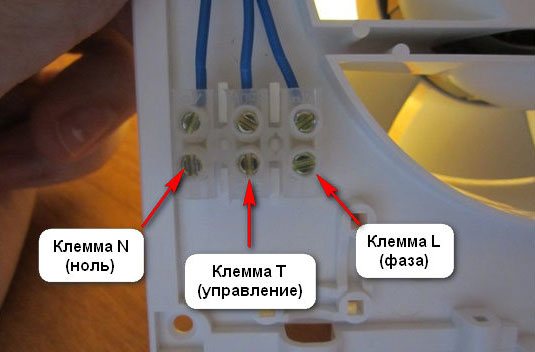

Теперь подключаете кабеля на соответствующие клеммы:

• фазную жилу питания L — к клемме с аналогичной маркировкой

• фазу таймера вентилятора — на средний контакт с надписью Т

• нулевую — на оставшуюся клемму N

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T.
Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого — N и фазного — L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.

Далее закрепляете вентилятор и проверяете его работу, включив и выключив освещение в ванной.

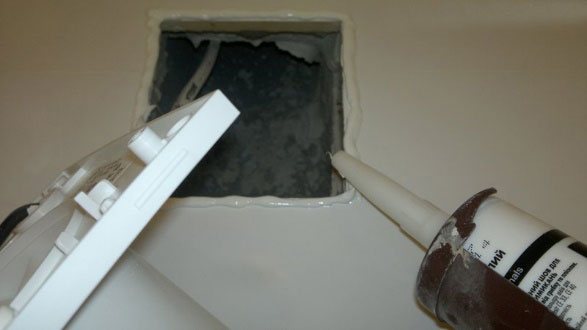

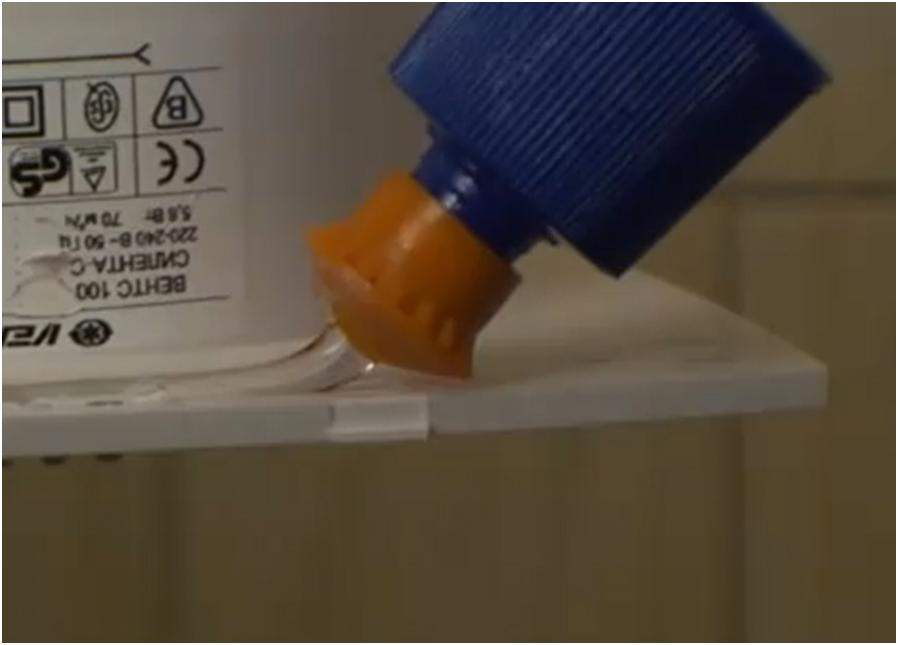

Крепеж лучше всего делать на клей или герметик.

Сверлить отверстия под дюбеля зачастую проблематично:

• либо отверстия расположены близко от края плитки

• либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку

Тут что называется, как повезет.

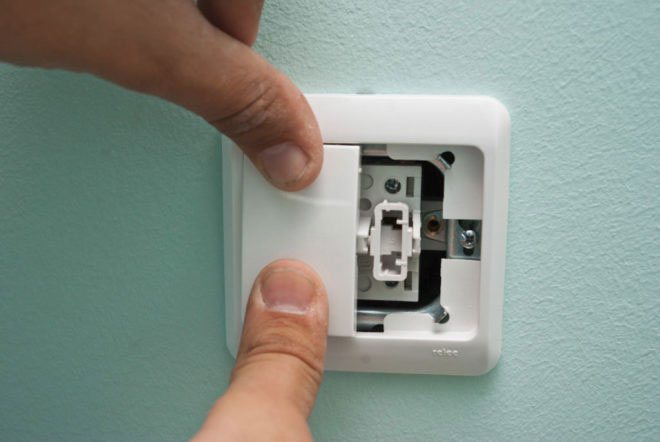

Подключение через двухклавишный выключатель

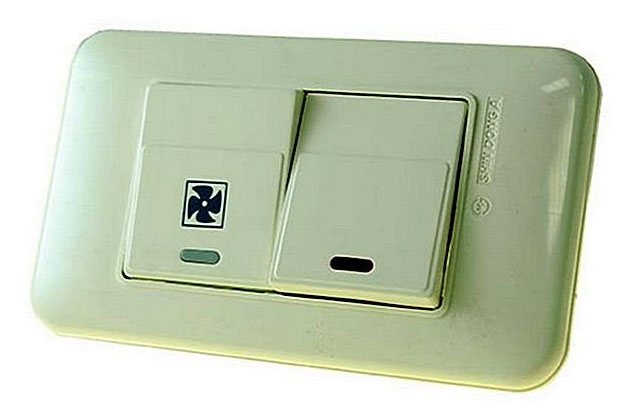

Еще один годный вариант — это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

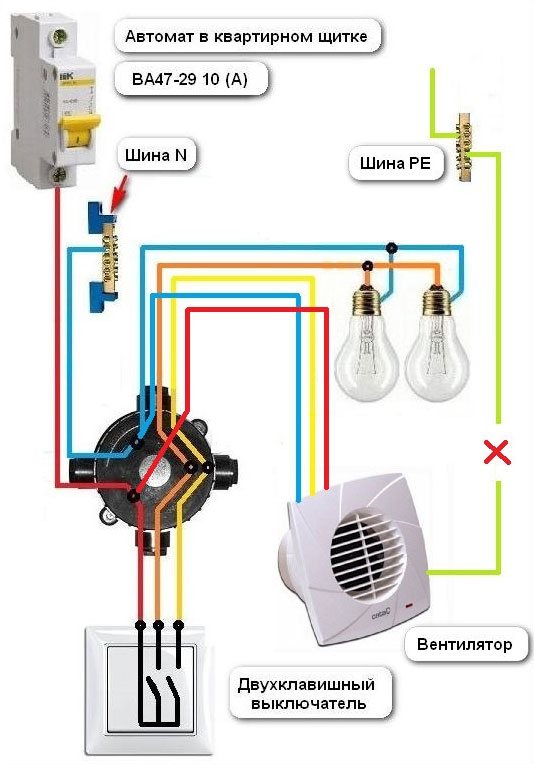

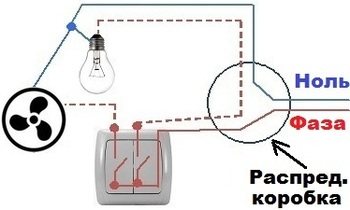

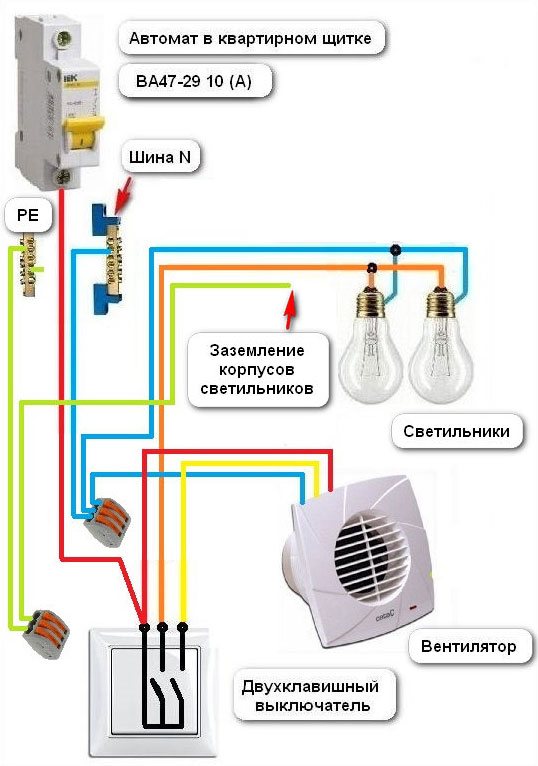

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

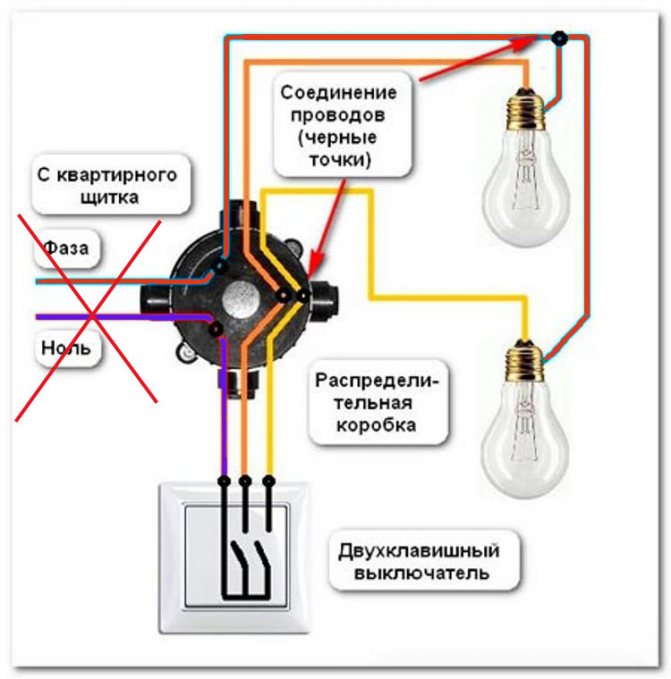

Есть здесь и «подводные камни». Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется «полярность».

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Подключение напрямую

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

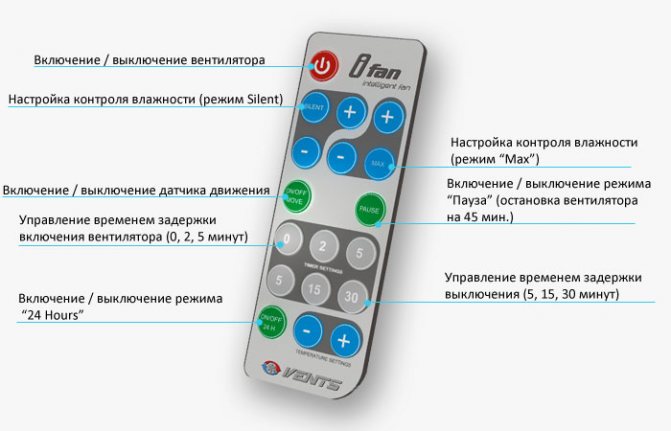

Есть еще дорогие навороченные модели с пультами дистанционного управления.

Их подключают двумя способами:

• напрямую с распредкоробки — вынужденное ручное отключение производится кнопкой на самом вентиляторе

• через отдельную клавишу выключателя света

Рекомендуем: Как настроить пеллетный котел?

Подключаем вентилятор без таймера

Такой вариант подключения считается самым простым с технической точки зрения. Выключатель размещают перед входом в ванную комнату либо внутри помещения. Желательно его устанавливать в отдалении от сантехнического оборудования, где исключено попадание на электрические контакты брызг.

Пластиковые осевые вентиляторы не имеют клеммного выхода для подсоединения заземляющего контура. Все ограничивается коммутацией фазы с нулевой жилой. Соединения организуют в распределительном щитке или подрозетнике глубиной до 60 мм.

К отдельному выключателю

Это наиболее распространенный вариант подключения.

Потребуется выполнить следующую коммутацию проводов:

• соединяются и изолируются нулевые жилы вентиляционного агрегата и электрической сети;
• фазы вытяжки и выключателя спариваются аналогичным образом;
• к входной клемме выключателя подводится фазная жила электросети.

Важное условие — подключение заземляющего контура.

К совместному со светом выключателю

Удобно, когда вентиляционный агрегат запускается одновременно с включение осветительных приборов. Наиболее практичный вариант — совмещение с двух- или трехклавишным выключателем. В соответствующее отверстие устанавливают подрозетник. В нем производят электрическую коммутацию.

Входная клемма соединяется с фазной жилой питающей сети. Выходящий контакт замыкается на фазу климатического агрегата. После подключения необходимо проверить надежность соединения и целостность изоляции. Затем в подрозетнике фиксируют рабочий механизм и устанавливают крышку с клавишами.

Схемы подключения вентилятора в ванной

Возможность использования нескольких способов включения и регулировки вентилятора ставит перед выбором нужной схемы. При подключении следует ориентироваться на особенности конструкции, наличие дополнительных приборов и рекомендации производителя. Наиболее простая схема – монтаж вентилятора со встроенным устройством включения/выключения.

Для установки требуется только сам вентилятор и электрическая сеть 220 В. Включение прибора производится вручную: следует нажать на клавишу, расположенную на корпусе, или дернуть за шнурок (актуально для устройств, закрепленных высоко под потолком)

На следующей схеме изображено, как подключить вентилятор в ванной к отдельному выключателю. Процесс управления становится легче, но придется проложить пару дополнительных кабелей.

Обычно выключатель для вытяжки монтируют рядом с выключателем для света. Наиболее удобное место – на стене около двери, перед входом в ванную или санузел

Установка таймера несколько усложняет процесс подключения: потребуется еще один дополнительный фазный провод.

Таймер обеспечит включение прибора в отложенное время – через 5 … 30 минут. Удобство в том, что вентилятор не мешает принимать водные процедуры и работает в период, когда ванная свободна

Схема подключения вентилятора вместе с освещением удобна с точки зрения управления, но неэффективна. Получается, что помещение проветривается только в тот период, пока горит свет.

Это приводит или к неполному проветриванию, или к перерасходу электроэнергии. Более целесообразный вариант – установка двухклавишного выключателя.

Использование двух- или трехклавишного выключателя увеличивает функциональность вентиляционной и осветительной системы. Схему можно усовершенствовать, подключив таймер или два источника освещения – потолочный и настенный

Перед выбором схемы уточните, существует ли возможность штробления и прокладки дополнительных электрических проводов.

Подключаем вентилятор с таймером

Агрегаты, оснащенные таймером, удобны в эксплуатации.

Принцип функционирования такого устройства следующий:

1. Вентилятор запускается параллельно с освещением.
2. После выключения лампочки агрегат вращается заданное пользователем время, удаляя из помещения отработанный воздух.
3. Затем автоматически отключается.

Для обеспечения полноценного функционирования устройства используются 4 жилы:

• фаза от распределительного щитка;
• электропровод, подсоединенный к лампочке;
• контур заземления;
• нулевая жила;

Для самостоятельного монтажа рекомендуется приобрести устройство накладного типа с необходимым набором встроенных датчиков — влажности, движения и пр..

К одноклавишному выключателю

Можно включать освещение и вентиляцию одной клавишей, но с небольшой задержкой запуска климатического агрегата. Некоторые модели оснащаются электронным таймером. В таких устройствах предусмотрена возможность выбора функционального режима. Их переключатель реализован в виде 3 штырьковых контактов. Два из них замыкаются джампером — специальной перемычкой. Один режим называется «туалет». Для его активации замыкаются верхний и средний контакты.

Смысл этого режима состоит в том, что при подаче питания сразу запускается двигатель вентиляционного агрегата. Второй режим называется «ванная». Свет зажигается сразу после нажатия клавиши выключателя, а кулер начинает работать с установленной задержкой. В этом режиме пуск агрегата произойдет только, если временной интервал между включением и выключением освещения составит не менее 90 секунд.

К двухклавишному выключателю

При подключении вытяжного агрегата к двухклавишному выключателю фаза прерывается на одном из контактов. Такой способ электрической коммутации позволяет включать вентиляцию и освещение раздельно. Нулевая и фазная жила системы питания замыкаются на соответствующих выходах клеммной колодки устройства. На одной из клавиш выключателя находится фаза управления. Ее замыкают на контакт таймера вытяжного устройства.

Управление работой агрегата и настройка режима функционирования осуществляет через него. Этот провод имеет коричневую цветовую маркировку. Можно использовать незадействованную при таком типе подключения зелено-желтую жилу, которая отвечает за заземление. Оно в данном случае на кулер не заводится. Для подключения вытяжного агрегата к двухклавишному выключателю рекомендуется использовать трехжильный силовой кабель. Это позволит обеспечить отдельное функционирование освещения и вентиляции либо спаренное.

Выбор вентилятора и способа запуска

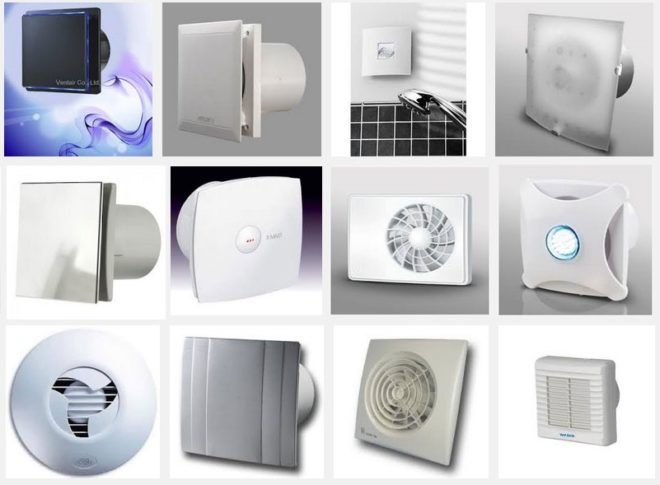

На рынке представлено множество моделей вытяжных вентиляторов, в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке.

Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.

В зависимости от модели, существуют такие варианты:

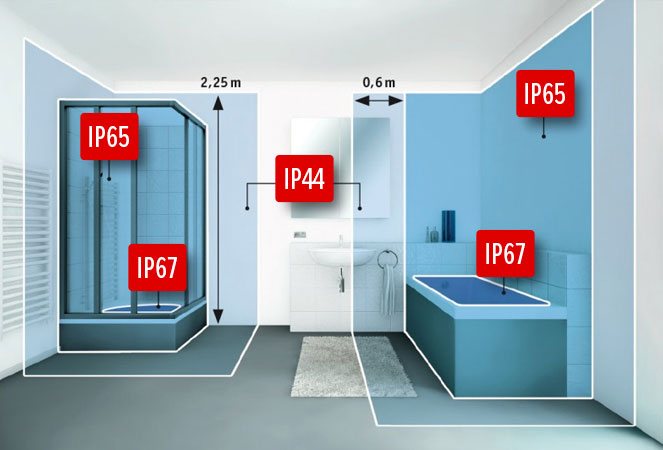

Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах.

При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.

На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя.

Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.

Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.

Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.

Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий.

На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.

Кроме названных параметров, обратите внимание, оснащен ли вентилятор обратным клапаном, функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой.

А как установить вентилятор по месту?

Крепление вентилятора по месту установки – это уже несколько другая тема, больше связанная не с электрохозяйством, а с общестроительными и отделочными вопросами. Поэтому в контексте данной статьи рассматривать их не станем. Можно лишь отметить, что и единства взглядов на эту проблему нет. В качестве примеров читатель может посмотреть подборку видеосюжетов.

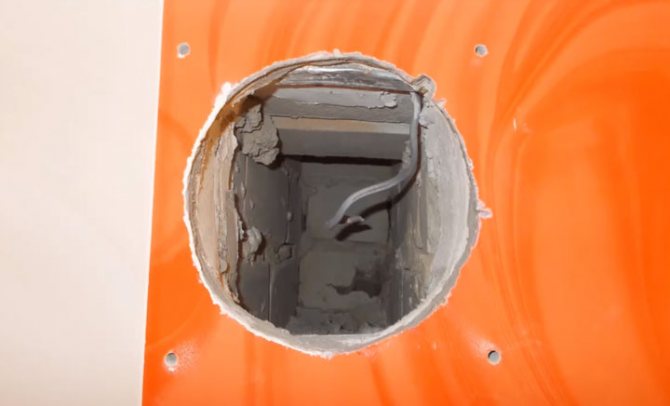

Так, практически все вентиляторы рассчитаны на крепление к стене шурупами (дюбелями).

Видео: Как рекомендует производитель — монтаж вентилятора на дюбели

Но многие мастера предпочитают не связываться со сверлением керамической плитки около вентиляционной отдушины, и потому фиксируют приборы на клей. Такая методика вызывает немало критики со стороны приверженцев «классической» установки.

Видео: Как поступают многие — фиксация вентилятора к керамической облицовке стены на клей.

А есть и вовсе оригинальные способы установки.

Видео: «Ни вашим, ни нашим» — оригинальный способ установки вентилятора на уплотнительные кольца

Как правильно установить вентилятор в туалете или ванной

По правилам ГОСТ 50571.11 использование электрических приборов на территории санузлов жёстко ограничивается. На достаточном расстоянии от источников воды допускается, с использованием специальных методик, применять устройства с питанием 220 В. Само помещение делится на зоны, и монтаж приборов проводится согласно границам. Гораздо удобнее ставить вытяжной вентилятор, работающий от постоянного тока. К примеру, на 12 В. В этом случае большинство ограничений снимается, а вопрос, как правильно установить вентилятор в туалете или ванной, решается чрезвычайно просто.
