Схемы, чертежи и размеры коптилен из газового баллона

Для приготовления мяса на шампурах используются жаровни. Обычно они имеют следующие размеры:

• могут быть разной длины, но расстояние между шампурами должно быть не меньше 8 см;
• глубина емкости должна быть примерно 20 см, именно на таком расстоянии располагается мясо над углями;
• в ширину установка должна быть в пределах 25-40 см.

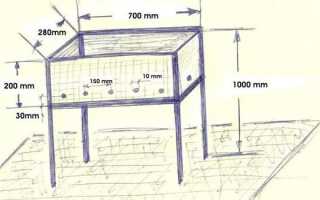

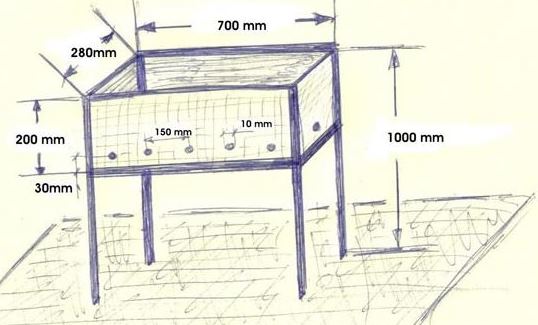

От правильно составленного эскиза зависят компактность и работа будущего мангала и коптильни

Примерный эскиз мангала-коптильни из баллона позволит продумать место для копчения продуктов
При установке стационарной жаровни высота над землей должна быть в пределах одного метра. Барбекю жарят на решетках. Размеры очага аналогичны, но ширина зависит от габаритов самой решетки. При установке гриля для равномерного приготовления мяса важно соорудить крышку.

Конструкции для холодного и горячего копчения одинаковы, но их элементы располагаются друг от друга на разном расстоянии

Коптильни из старых газовых баллонов могут отличаться по таким параметрам:

1. Расположение топки.
2. Установка дымовой камеры (способы и месторасположение крючков и решеток).
3. Способы поступления и отведения дыма.

Например, иногда топку сооружают из второго баллона меньшего размера. Ее приваривают к камере для копчения. При отсутствии еще одного баллона топку делают из металлических пластин и соединяют трубами.

Можно сделать универсальное место для копчения. Если взять короткую трубу для дымохода, будет происходить горячее копчение. При удлинении трубы – холодное.

Благодаря вертикальной коптильне из газового баллона полноценно закоптится не только рыба, но и другие продукты

Конструкция будет выполнять обязанности коптильни только при установке топки

Как работает коптильня-баллон

В отличие от мангала коптильня требует две емкости. Также приветствуется использование трубы. На выходе конструкция имеет:

• Топку;
• Камеру копчения;
• Дымоотвод.

Если камера копчения представляет собой длинный баллон в лежачем состоянии (емкость лежит на ножках), то топка – небольшая емкость, в которой сгорают дрова.

Топка соединяется с камерой копчения посредством трубы, которая передает жар. Соединение происходит через дно камеры копчения. Второй полукруглый конец используется для врезания трубы-дымоотвода. В итоге размеры коптильни из баллона превышают размеры традиционного мангала в виде металлического ящика.

Прежде чем собирать тематическую конструкцию, надо позаботиться о ее несущей части. Она изготавливается из уголков или прутов арматуры.

Мангал коптильня из газовых баллонов.

мангал-коптильня из газовых баллонов (полная инструкция по изготовлению)

Какие инструменты и материалы потребуются

Чтобы сварить коптильню из газового баллона, необходимо подготовить такие материалы:

• баллон объемом примерно 50 литров;
• листы из металла;
• строительный уголок;
• трубу для дымохода;
• петли для дверей;
• арматуру для прутьев решетки;
• деревянные ручки.

Дерево для коптильни рекомендуется брать из плотных пород, например, березу.

Помимо перечисленных материалов, также потребуются болгарка со сваркой, электродрель и ножовка.

Какие баллоны можно использовать

Чтобы сделать простую коптильню из газового баллона, необходимо взять емкость среднего размера. Чаще всего используется изделие «АГ-50» размером на 5 литров.

Преимущества такой тары:

• тепло долго будет удерживаться благодаря толстым стенкам;
• дым лучше циркулирует из-за обтекаемой формы;
• тяжелый вес емкости делает установку более устойчивой на подставке.

Как подготовить баллоны

Тару первым делом необходимо проверить на отсутствие глубокой коррозии. Перед началом работы с баллоном с него важно удалить газ с конденсатом.

Важно! Удалять газ с баллона необходимо на свежем воздухе, подальше от источников огня. Емкости для будущей коптильни рекомендуется освобождать в сухую погоду.

Процедуру осуществляют таким образом: вентиль откручивают по максимуму, емкость переворачивают. Чтобы убедиться, что газ полностью вышел, вентиль смазывают мыльной кашицей. Если пузырей не видно, значит, давление внутри такое же, как снаружи.

Подготовка емкости для сооружения коптильни:

1. Вначале спиливают горловину с краном. Работать необходимо аккуратно, чтобы не допустить возникновение искр. Во избежание возгорания место обработки время от времени поливают водой.
2. Полученную емкость без горловины промывают проточной водой с целью избавления от запаха пропана. Для промывки рекомендуется воспользоваться шлангом.
3. Для промывки баллона в воду можно добавить нашатырный спирт. Полученный раствор заливают в емкость и оставляют немного постоять.

В конце очистки емкости ее повторно хорошо промывают проточной водой.

Мангал коптильня из газового баллона

коптильня из газового балона часть 1. своими руками

Подготовительные работы

На сегодняшний день во многих крупных строительных магазинах можно легко купить уже готовую коптильню, но ее стоимость иногда бывает чересчур высокой. Гораздо дешевле сделать коптильню своими руками из подручных материалов, например, как в нашем случае из газового баллона. Качество продуктов, приготовленных в ней, также будет высоким.

Коптильня из газовых баллонов

Для изготовления коптильни, как на фото, потребуется газовый баллон АГ-50. Его емкость должна составлять более 50 л.

Важно! Не используйте старые сильно проржавевшие или поврежденные баллоны. Сделанная из них коптильня, прослужит недолго.

Все подготовительные работы можно объединить в три этапа:

1. Удалить из баллона остатки газа. Откройте вентиль, переверните баллон верх дном и выпустите газ. На клапан его выхода нанесите мыльную пену, сделанную из средства для мытья посуды. Так осуществляется проверка наличия газа в баллоне. Если мыло пениться, то газ в баллоне еще есть. Все работы с баллоном следует выполнять вдалеке от открытого огня и людей.

   Работать с баллоном можно только после того, как из него полностью удален газ

2. Баллон хорошо промыть водой для удаления всех остатков газа и осадка от него. Ножовкой спилите горловину на баллоне. Для предотвращения возгорания от чрезмерного нагревания металла, место спила регулярно поливайте холодной водой.
3. Полностью заполнить баллон водой. При помощи шланга залейте воду в образовавшееся отверстие. В процессе заполнения, баллон следует периодически встряхивать. После этого воду слейте. Делайте это вдалеке от дома, так как жидкость имеет сильный запах метана.

Внимание! Не пренебрегайте личной безопасностью – запрещается резать или сваривать баллон без предварительной его очистки от остатков газа и других веществ. Все работы проводите только после полного выхода газа.

Вырезаем крышку коптильни

После полной очистки баллон становится безопасным. Теперь его можно разрезать. Положите баллон набок и сделайте метки мелом там, где должны быть дверцы. При помощи болгарки в баллоне вырежьте отверстие, оставив только в целости те места, где должны быть петли. Обратите внимание, что боковые части (кольца) должны оставаться нетронутыми. Немного ускорить процесс можно за счет использования различных резаков по металлу.

Разрезать баллон можно болгаркой

Теперь следует прикрепить к дверце петли. Использовать можно любые дверные железные петли. В качестве крепления к ним вполне сгодятся обычные болты. Но надежнее будет петли приварить сварочным аппаратом. После этого дверь окончательно выпилить и зачистить все острые края. С внешней стороны дверцы приделать ручку. Для большего удобства ручку обтягивают огнеупорным не нагревающимся материалом. Купить его можно в хозяйственном магазине.

Как сделать коптилку горячего копчения из газового баллона своими руками

Самодельную коптильню из газового баллона горячего копчения изготавливают следующим образом:

1. Баллон освобождают от газа, выкручивают вентиль.

   Действовать необходимо аккуратно, чтобы не нанести себе вреда

2. Внутри емкость вымывают горячей водой и моющими средствами.
3. Вырезают дверцу.
4. Приваривают к краю двери металлическую полосу шириной 30 мм для закрытия щелей в дверном проеме.
5. Дверцу фиксируют на петлях. Прикрепляют крючок для удерживания ее в закрытом виде.
6. Внутри приваривают крепления для решеток через каждые 15 см, на высоте 10 см от дна.
7. Из проволоки изготавливают круглые решетки.
8. Приваривают трубу для выхода жира к отверстию, где ранее был вентиль.
9. Дополнительно делают подставку из кусков уголка.

Полученную коптильню рекомендуется использовать только на свежем воздухе, так как в ней отсутствует герметичность, и дым выходит наружу со всех сторон.

Монтаж отсека для холодного копчения

Основная камера коптильни предназначена для горячего копчения, ведь температура в ней достигает значений в 80 и больше градусов. Чтобы в такой коптильне проводить процесс и холодного копчения понадобится еще одна камера. Для ее сооружения понадобится еще один баллон. Его подготовка производится таким же образом, как и того баллона, что используется для основной камеры коптильни. Дверца изготавливается такого же размера, чтобы можно было свободно поместить внутрь мясо для копчения. Поперек баллона закрепляются несколько прутков, на которые будет осуществляться подвешивание мяса для копчения.

Отверстие, которое осталось в камере холодного копчения после того, как был срезан клапан, будет использоваться как дымоход. К нему можно приварить небольшую трубу. В ней необходимо сделать заслонку, чтобы дым задерживался внутри, а не выдувался наружу. Снизу вырезается на половину толщины баллона отверстие, такое же отверстие вырезается в верхней части торца камеры для горячего копчения. Они совмещаются таким образом, чтобы баллон для холодного копчения был в вертикальном положении. Как это сделано показано на фото ниже. Хорошим решением будет снабдить камеру для горячего и холодного копчения термометрами, которые продаются для грилей отдельно.

Чтобы конструкция коптильни оказалась устойчивой, необходимо позаботиться о подставке. Стоит помнить, что из-за двух дополнительных модулей, ножки придется немного развести, чтобы коптильня была устойчивой. Изготовить ножки для коптильни можно из прутов арматуры или квадратной трубы. Если предполагается, что они будут съемными, тогда фиксируются они на болты и гайки, а не на сварку. Их длину необходимо рассчитать таким образом, чтобы высота камеры для горячего копчения была на уровне 1 метра. Между ножками коптильни можно сделать дополнительную перегородку, на которую монтируется полочка для дров или других принадлежностей. Если коптильню необходимо будет часто перемещать, то есть смысл установить два колеса с детского велосипеда.

Совет! Коптильню своими руками можно изготовить из старой газовой плиты. При этом баллон будет служить дымогенератором. Потребуется сделать подвод шланга, через который будет поступать дым для копчения. Для установки решеток для копчения все уже готово, ведь есть специальные пазы. Кроме того, через окошко можно будет контролировать процесс копчения. Пример такой коптильни можно видеть на видео ниже.

Как самому сделать коптильню холодного копчения из газового баллона

Коптильня из кислородного баллона своими руками для холодного копчения устроена сложнее, чем для горячего. Дым вырабатывается в отдельной емкости и поступает по дымоходу, прикрепленному к нижней части устройства.

Если дым получается в печке-буржуйке, он поступает с помощью естественной тяги. Коптильную камеру необходимо расположить выше печи. Диаметр трубы должен быть 150 мм.

Если используется дымогенератор, достаточно установить трубу диаметром 30 мм. Такое устройство можно поместить в общую конструкцию.

Пошаговая инструкция монтажа коптилки из газового баллона для холодного копчения:

1. Вначале баллон аккуратно переворачивают вверх дном и выпускают газ. Затем спиливают горловину, убирают вентиль. После тщательного осмотра емкости ее хорошо промывают водой.

   При спиливании верха баллона важно действовать аккуратно, время от времени место спила поливая водой, во избежание появления искры и возгорания

2. Баллон переворачивают набок и делают пометки по всей длине, отступая от краев не меньше 10 см. Это будут дверки. Специальной машинкой вырезают отверстие, но не до конца. Вначале дверцу немного отгибают, затем приваривают петли. И только после этого осуществляют окончательное выпиливание дверцы.
3. Места для петель перед их установкой хорошо очищают с помощью ершика по металлу. Если нет сварки, петли можно закрепить с помощью болтов.

   Петли рекомендуется приваривать сваркой для безопасного и удобного использования устройства

4. Сбоку спиленного баллона приваривают колено, в которое помещают трубу. К ней прикрепляют заслонку для регуляции выхода дыма.

   Дымоход с заслонкой служат регуляторами тяги

5. С другой стороны баллона вырезают проем, через который дым поступает из топки в коптильню. Также такое отверстие может служить для регуляции тяги. Чтобы ее увеличить, в боковой части мангала просверливают несколько дырок.
6. Внутри будущей коптильни устанавливают перекладину.

   Перекладина позволяет коптить продукты в подвешенном виде

7. Чтобы жир собирался в одном месте, дно коптильни покрывают металлическим листом. Изготавливают решетку. Ко дну коптильни приваривают устойчивые ножки.

   Решетку для продуктов изготавливают из тонких металлических прутиков

8. Чтобы копчение происходило с помощью дыма, изготавливают топку из газового баллона меньшего размера. В таком баллоне вырезают одно отверстие для опилок, а второе – для поддувала. Между поддувалом и топкой располагают колосник. Между коптильней и топкой рекомендуется установить длинную трубу во избежание попадания в устройство открытого огня. Такое сооружение позволит коптить продукты холодным способом. Горячий дым, проходя длинную трубу, будет охлаждаться к нужной температуре копчения.

   Благодаря длинной трубе дым охлаждается – происходит холодное копчение

Нюансы холодного и горячего копчения

Прежде чем приступать к изготовлению, необходимо определиться, для какого типа копчения будет применяться ваша конструкция. Горячее копчение должно проходить при высокой температуре. Достичь этого возможно, лишь разместив топку и коптильню в одной емкости. Схематический чертеж такой коптилки показывает, как это реализовать при горизонтальном расположении баллона.

Такое устройство будет универсальным, так как с помощью него можно приготовить и барбекю. По своей сути, это мангал с коптильней в одной конструкции. В нижней части проделываются поддувальные отверстия, благодаря чему дрова, помещенные на дно, будут гореть с доступом кислорода. При желании трансформировать барбекюшницу в коптильню нужно просто закрыть эти отверстия, например, листом железа.

При горячем копчении продукт получается разваренным и рыхлым. Следовательно, его не стоит подвешивать на крюки, так как он упадет вниз. Наилучшим вариантом будет изготовление специальных решет. Пару слов необходимо сказать и о пользе продукта. Всем известно, что под действием температуры многие блюда теряют свою витаминную ценность. Да и срок хранения такого блюда весьма ограничен.

Для холодного копчения придется сделать две емкости, ведь топку и коптильный ящик следует разделить. Между ними организуется дымоход длиной от 1,5 до 2,5 метров. На этом участку дым должен успеть охладиться до 25°C градусов.

Под действием дыма и соли от предварительной засолки продукт обезвоживается и консервируется. Соответственно доля витаминов, сохраненных после копчения, по сравнению с горячим копчением, больше. Храниться продукты холодного копчения могут до нескольких недель. Чтобы сделать коптильный ящик, придется модернизировать вертикально установленный баллон.

Как сделать коптильню 3 в 1 из 2 газовых баллонов своими руками

Прежде чем сделать гриль коптильню из газового баллона своими руками, рекомендуется разработать проект, который наглядно покажет, каких и сколько материалов потребуется, какая будет примерная стоимость постройки.

Пошаговая инструкция изготовления коптильни 3 в 1:

1. Баллон емкостью 50 л размечают и разрезают на части: крышку, посадочные поверхности для шампуров, разъем для дымохода и входное отверстие.
2. Для крышки берут всю высоту резервуара от утолщенного кольца в области дна до начала закругления горловины. Для шампуров делают сквозные прорези в металлических бортиках.
3. Дымоход устанавливают со стороны горловины, поэтому в этой части делают для него разъем.

   Входное отверстие должно быть округлой формы

4. Чтобы сделать дымогенератор, баллон обрезают до 0,5 м в высоту и обратно приваривают дно или горловину. Вверху важно обозначить разъем для соединения с мангалом. Устанавливают решетку для опилок. Вырезают крышку для доступа внутрь дымогенератора.
5. Ножки для коптильни выкладывают кирпичом, сваривают в виде классических козлов из профильной трубы или свариваются между собой несколько автомобильных металлических дисков от колес.
6. В качестве дымохода используют стальные трубы подходящего диаметра.
7. Из полученных деталей собирают коптильню из газового баллона с дымогератором. Жаровню монтируют на ножки. Внизу приваривают дымогенератор, упирающийся на свои ножки. Сверху приваривают дымоход.

В конце строительных работ проверяют тягу, можно смело приступать к копчению продуктов.

Совет! Чтобы было удобно пользоваться коптильней из маленького газового баллона, к заслонкам приваривают уголки с ручками.

Для копчения продуктов устройство должно быть герметично закрытым

Что можно приготовить

Функция копчения значительно расширяет возможности обладателя мангала — смокера из газовых баллонов. Шашлык, колбаски, стейки жарят, когда вместе собралась семья или компания друзей.

А когда гости наелись, можно не спеша заняться копчением, которое длится намного больше времени, чем приготовление шашлыка.

Что можно закоптить:

• мясо, сало, птицу;
• колбасные изделия;
• рыбу и морепродукты;
• сыр;
• грибы;
• фрукты, например, чернослив, оливки.

Как сделать вертикальную коптильню из газового баллона своими руками

Коптильню из пропанового баллона своими руками изготавливают следующим образом:

1. На первом шаге работы важно извлечь вентиль с баллона. Для этого проверяют, нет ли в емкости газа, откручивают вентиль. Баллон оставляют на пару дней на свежем воздухе.
2. Для проверки отсутствия газа в баллоне его заполняют водой. Процедуру проводят трижды.
3. Далее следует вырезать отверстия для дымохода. Для этой миссии используется кольцевая пила, плазменный резак или электрический лобзик.
4. На следующем этапе вырезают проемы для дверцы. Чтобы ровно сделать проем, вдоль баллона прикладывают уголок, для поперечного разреза – металлическую ленту. Резка осуществляется болгаркой.
5. Чтобы сделать регулятор тяги дымохода, вырезают несколько пластин с треугольными разрезами в них. Одну пластину приваривают к дымоходу, а вторую – к короткой трубе, ведущей к верху основной дымовой камеры. Саму трубу накрывают козырьком. Аналогичный регулятор вешают также на дверках печи для контроля тяги воздуха.
6. Далее дымовой отсек присоединяют к печи. Между ними вставляют труба, которая предупредит проникновение пламени в дымовой отсек.
7. Устанавливают дверцы на петли, которые приваривают к стальной каемке и основанию устройства. Крепят 32 мм стальную ленту вокруг краев дверок для плотности закрывания проемов. На дверках приваривают ручки.
8. Шлифовальной машиной со специальными насадками удаляют старую краску.
9. Чтобы ставить решетки, под углом 120 градусов приваривают маленькие уголки из железа.
10. Перед покраской коптильню отшлифовывают и обезжиривают растворителем. Окрашивать рекомендуется специальной термостойкой краской.

Чтобы во время использования коптильни жир не капал в огонь, внизу устанавливают поднос. Внизу температура будет выше, чем вверху. Поэтому важно внимательно следить за готовкой продуктов. Также необходимо быть аккуратным при открывании устройства, так как ручка сильно нагревается.

С помощью вертикальной конструкции можно приготовить копчености из разных продуктов

Общее устройство

Придумано немало модификаций мангалов из газовых баллонов с коптильней, построенных фактически на одном принципе работы.

Приспособление состоит:

• из коптильной камеры;
• газогенератора или топки;
• трубы;
• системы задвижек;
• опоры.

Отдельная коптильная камера — большой баллон, установленный вертикально. Газогенератор — маленький баллон
В зависимости от конструкции газогенератором может быть основной баллон-жаровня или отдельная емкость. В зависимости от способа копчения коптильной камерой может быть та же жаровня или отдельный баллон.

Коптильная камера и газогенератор в одном баллоне

Если вы планируете долго хранить продукты, понадобится холодное копчение. Это означает, что нужна отдельная коптильная камера с достаточно низкой температурой, что реализуется трех- или двухбалонными агрегатами.

Если блюда с ароматом дымка иногда разнообразят повседневное меню — больше подойдет горячее копчение. Конструкция будет состоять из одного или двух баллонов.
