Дымогенератор для холодного копчения продуктов: сборка из подручных средств
Холодное копчение мяса предполагает продолжительное окуривание дымом продуктов, которое происходит при низкой температуре. Для обеспечения тяги внутри конструкции, способствующей бесперебойному поступлению дыма в главную камеру, используют дымогенератор для копчения.
Холодная коптильня: как сделать своими руками (прочитать подробнее)
Этот прибор можно собрать самостоятельно в домашних условиях. Дымогенератор для холодного копчения значительно упрощает процесс приготовления деликатесов дома.
При изготовлении дымогенератора своими руками допускается использование любых подручных материалов, комплектующих и емкостей.

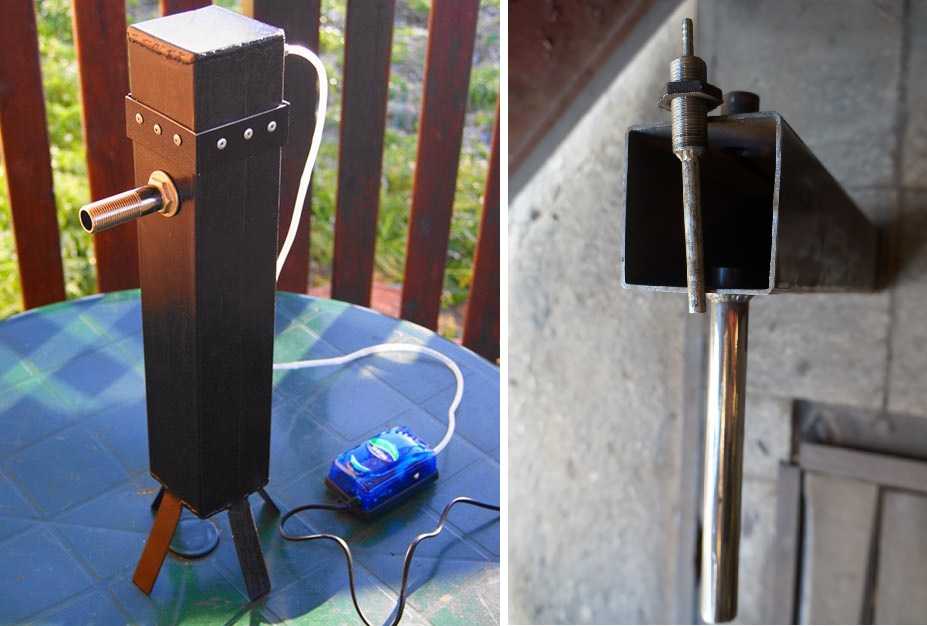

Фото примеры самодельных дымогенераторов
Источники
Что такое дымогенератор для копчения: функции и особенности
Холодное копчение занимает довольно продолжительный промежуток времени. Продукты, полученные таким способом, имеют более тонкий, изысканный аромат и вкус. Во время процедуры приготовления происходит уничтожение болезнетворных бактерий. Срок годности продуктов, приготовленных в агрегатах холодного типа, может достигать года, что является серьезным преимуществом конструкции.
Лучшим материалом для производства дымогенератора холодного копчения считается сталь.
Особенности данного процесса требуют использования специального оборудования. Важнейшую роль в этом случае играет генератор дыма для копчения. К этому прибору выдвигаются определенные требования. Он должен способствовать образованию достаточного количества дыма, а также регулировать его интенсивность. Устройство, обладающее автономностью, значительно упрощает процесс приготовления копченостей.
Читайте также:
Для того чтобы собрать данное устройство, нужно составить предварительный чертеж. Схема включает в себя рисунок будущего прибора, необходимые размеры и обозначения.
На заметку! Важно отметить, что температура при холодном копчении не поднимается выше 50 °C. В свою очередь, минимальный показатель составляет всего 30 °C. Продолжительность такой операции варьирует в зависимости от качества самого продукта и может достигать нескольких суток.
Специфический дым образуется из-за медленного горения древесного сырья, а также других отходов: из ольхи, груши, бука и яблони.
Дымогенератор для копчения своими руками: конструктивные элементы
Самостоятельное изготовление такого устройства не займет много времени. Конструкция дымогенератора включает в себя несколько основных элементов, которые необходимо подготовить перед началом сборки. Рассмотрим их более подробно.
В первую очередь потребуется трубка (металлическая). Ее форма может быть круглой или же квадратной. Первый вариант является более предпочтительным. Это связано с тем, что круглое сечение увеличивает пропускную способность дыма и не препятствует его транспортировке. Трубка дымогенератора для коптильни должна иметь диаметр от 100 до 140 мм. Она является главным элементом конструкции, где происходит образование дыма и его движение.
Далее потребуется подготовить трубки для сборки эжектора. В этом случае подбираются изделия меньшего диаметра. Еще один важный элемент конструкции – пружина. Ее размещают внутри камеры. Данная деталь способствует поднятию дыма из нижних слоев щепы вверх.
Обязательным элементом дымогенератора для холодного копчения является компрессор. Это устройство необходимо для подачи воздуха в эжектор. Наличие термометра не считается обязательным условием. Однако специалисты все же рекомендуют оснастить самодельное устройство градусником. Это позволит следить за изменением температуры внутри камеры, продуцирующей дым, и избежать ее перегрева.
В основе конструкции дымогенератора – корпусный элемент, который может быть округлой или цилиндрической формы.
Все вышеперечисленные детали можно приобрести в хозяйственных и строительных магазинах. Для сборки дымогенератора необходимо также приобрести такие инструменты, как болгарка, сварочный прибор.
Дымогенератор для холодного копчения: размеры
Габариты устройства, используемого для производства дыма, могут быть разными. Покупные модели, как правило, реализуются вместе с техническими документами, в которых указываются их характеристики. Из них же можно узнать о том, для какого коптильного шкафа будет оптимальным данный прибор.
На заметку! При сборке дымогенератора для коптильни своими руками рекомендуется заранее рассчитать его мощность. Этот показатель определяется в зависимости от объема коптильного резервуара. Не получится закоптить продукты в габаритной камере, если мощность этого прибора будет слишком маленькой.
Устройства, собранные в домашних условиях, с трудом поддаются классификации. Чтобы габариты емкости и мощность дымогенератора совпали, нередко требуется проводить тестовые запуски. Наиболее распространенный на сегодняшний день размер коптильного резервуара составляет 0,3 м³. Такая конструкция позволяет приготовить достаточное количество блюд, изготавливаемых в домашних условиях, путем холодного копчения. Своими руками дымогенератор можно выполнить из самых разных подручных средств.
Агрегаты для копчения могут создаваться в разных вариациях и размерах.
Важно запомнить, что размеры самого прибора не так важны. Они зависят в первую очередь от того, какие будут использованы материалы при его сборке. Основным параметром в любом случае является мощность устройства, которая влияет на производительность дымогенератора.
Что можно приготовить
Копчению с помощью фрикционного устройства поддаются многие продукты. Это могут быть любые виды мяса и рыбы. Также оригинальным вкусом обладают копченые сыры, колбасы и сосиски. Кулинарными изысками считаются фрукты и овощи, приготовленные в коптильне. Экспериментальным методом, с помощью использования всевозможных методов маринования, удастся добиться идеального вкуса и аромата блюд, приготовленных своими руками.
Универсальное и практичное решение
Фрикционный дымогенератор – практичный и функциональный агрегат, который поможет без проблем создавать шедевры своими руками без больших затрат и радовать оригинальным вкусом копченостей родных и близких людей.
Дымогенератор своими руками: принцип действия устройства
Для того чтобы собрать функционирующий прибор, рекомендуется разобраться в его конструкции и понять, каким образом он работает. У всех дымогенераторов одинаковый принцип действия. Все они используются для продуцирования дыма и способствуют его транспортировке в нужном направлении.
Топливо, применяемое для получения дыма, может быть представлено как дровами, так и щепой (древесными опилками). Рассмотрим принцип действия генератора дыма для холодного копчения более подробно. При сгорании топлива выделяется дым, который поступает во входное отверстие данного прибора. Затем он (под воздействием компрессора) направляется в другую часть прибора, в результате чего попадает в коптильный резервуар.

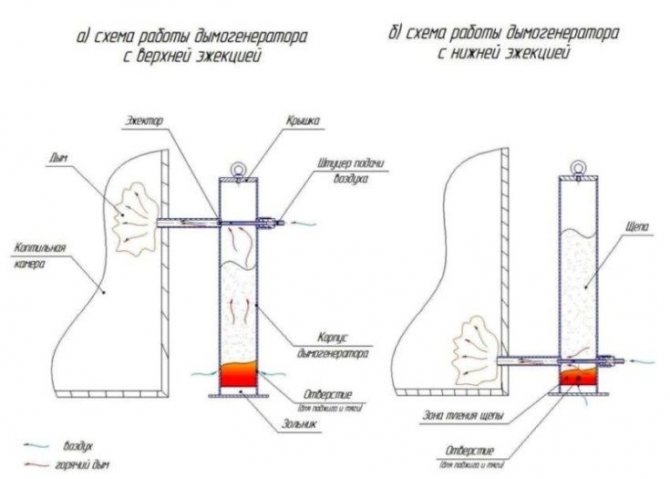

Схема работы дымогенератора с разным типом эжекции.
Компрессор играет очень важную роль, так как он подает в генератор дыма своими руками воздух, который имеет повышенное давление. Многие специалисты отмечают, что данные устройства имеют очень высокий коэффициент полезного действия.
Для того чтобы собрать камеру дымогенератора, в которой будет происходить перегонка дыма, можно воспользоваться любой подходящей емкостью.
Чаще всего в этом случае применяется тара:
- корпус огнетушителя;
- алюминиевый молочный бидон;
- термос.
Наиболее целесообразным является использование металлической трубки. Из нее можно изготовить дымогенератор для холодного и горячего копчения. Важно запомнить, что ее длина не должна превышать 1 м. Если сделать прибор большей протяженности, то тогда эффективность устройства уменьшится. Дым, проходящий по слишком длинной трубке, будет терять свою скорость движения, а также температуру.
Топливо для коптильного аппарата можно приобрести в специальных упаковках или воспользоваться древесными отходами.
Обзор нескольких дымогенераторов представленных на рынке
На рынке можно найти любой дымогенератор для холодного копчения. Каждая из представленных моделей имеет свои плюсы и минусы, о которых стоит узнать до того, как покупать тот или иной дымогенератор для холодного копчения.
Дачник
По мнению пользователей, дымогенератор Дачник можно отнести к числу лучших устройств. Он потребляет минимальное количество топлива. Объяснить это можно тем, что конструкция имеет специальный шнековый механизм. За счет этого происходит контроль подачи топлива в камеру, где оно будет тлеть. Также к преимуществам дымогенератора Дачник можно отнести не только экономичность, но еще и высокий показатель эффективности. Устройство очень простое в управлении.
Дачник имеет небольшие размеры, а его вес достигает шести килограмм. Производитель дает гарантию на пять лет. средняя стоимость конструкции составляет 3400 рублей.
Плюсы:
- в час потребляет примерно 313 грамм щепы;
- менять нагрузку не нужно на протяжении трех месяцев;
- управлять прибором очень просто;
- монтаж не требует никаких специальных знаний;
- имеет небольшие размеры;
- установка конструкции не отнимает много времени;
- можно самостоятельно регулировать все необходимые параметры дыма;
- несмотря на то, что устройство очень простое, оно доказало свою эффективность на деле;
- на выходе получаются вкусные, ароматные и насыщенные полезными компонентами продукты.
Минусы:
- невзрачный внешний вид конструкции.

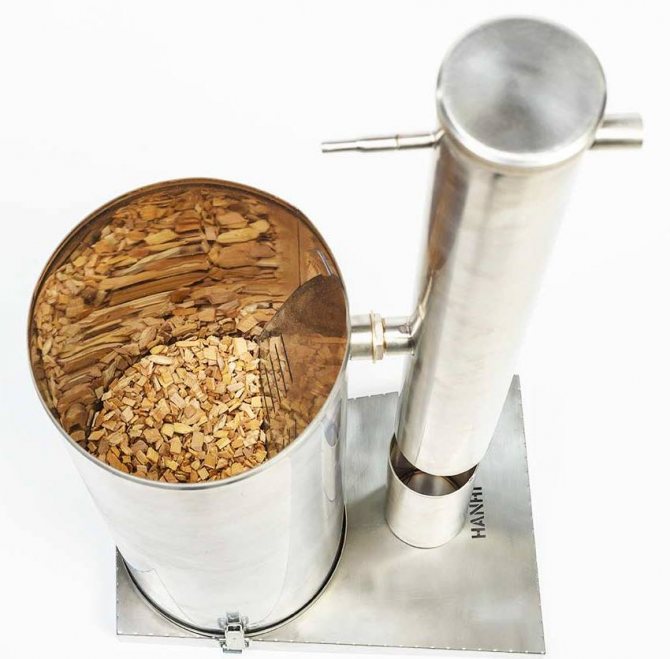

Нanhi zmei 7l
Управлять Ханхи Змеем невероятно просто и для этого не нужно иметь никаких специальных знаний. На электрической подставке устройства располагаются регуляторы мощности. С их помощью можно подобрать наиболее подходящий режим для копчения. Обязательно нужно учитывать то, какой именно продукт будет коптиться.
Аппарат имеет высокий показатель производительности и может работать на одной загрузке на протяжении 12 часов. Кроме того, конструкция оборудована специальным фильтром, который не только задерживает лишнюю влагу, но очищает дым от смолы, чтобы сделать готовую продукцию еще вкуснее.
Дымогенератор Нanhi zmei 7l имеет вес, который достигает 12 килограмм. Производитель дает гарантию на год на данную модель. Средняя стоимость конструкции составляет 11 тысяч рублей.
Плюсы:
- дымогенератор оборудован специальной безопасной электроподставкой для того, чтобы разогревать щепу;
- устройство может работать в автономном режиме на протяжении 12 часов;
- можно в ручном режиме регулировать мощность дыма, учитывая тип полуфабриката;
- длина змеевика достигает шести метров, что позволяет дыму охлаждаться до нужной температуры – 27 градусов;
- аппарат весьма надежный и имеет долгий срок эксплуатации;
- имеет небольшой размер, поэтому не занимает в помещении много места.
Минусы:
- пользователи не обнаружили никаких существенных минусов.
Дым Дымыч
Аппарат имеет весьма неплохие параметры и более, чем доступную стоимость. Считается одной из самых популярных моделей среди покупателей. Дымогенератор Дым Дымыч очень простой в использовании, при этом имеет весьма вместительную камеру и может работать в автономном режиме до 15 часов.
Вес устройства составляет 6,75 килограмм. Гарантия от производителя – один год. Средняя стоимость дымогенератора Дым Дымыч составляет 4000 рублей.
Плюсы:
- конструкция достаточно простая, но при этом имеет неплохие показатели прочности;
- за одно копчение можно загрузить до 15 килограмм разнообразных продуктов;
- монтаж дымогенератора не отнимает много времени, справиться с задачей сможет любой человек, даже тот, который совершенно не разбирается в технике;
- корпус конструкции изготовлен из нержавеющей стали;
- может работать в автономном режиме до 15 часов.
Минусы:
- немного сложно и неудобно снимать крышку;
- недостаточно толстые стенки корпуса – 0,8 миллиметра;
- нет специальной подставки.
Дымогенератор для копчения своими руками: чертеж
Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.
На заметку! От выбора материала, из которого будет изготовлен корпус, зависит эксплуатационный срок прибора. Мастера рекомендуют обратить внимание на два варианта – нержавейку или оцинкованную сталь. Это связано с тем, что такие материалы имеют самую высокую огнестойкость, а также являются резистентными к коррозийным воздействиям.
Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.
Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи.
Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.

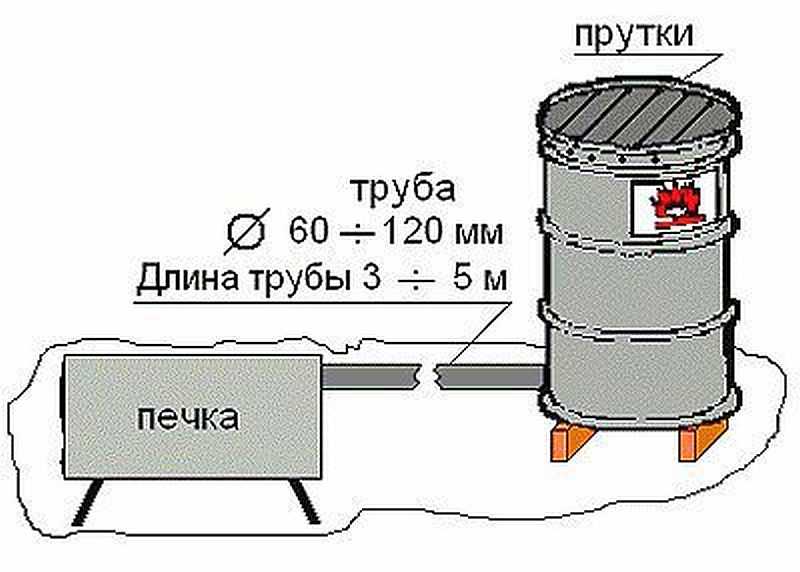

Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.
Как сделать дымогенератор своими руками: изготовление эжектора
Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения.
В зависимости от этого фактора можно выделить два типа эжекторов:
- нижние;
Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора.
- верхние.
Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.
Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.

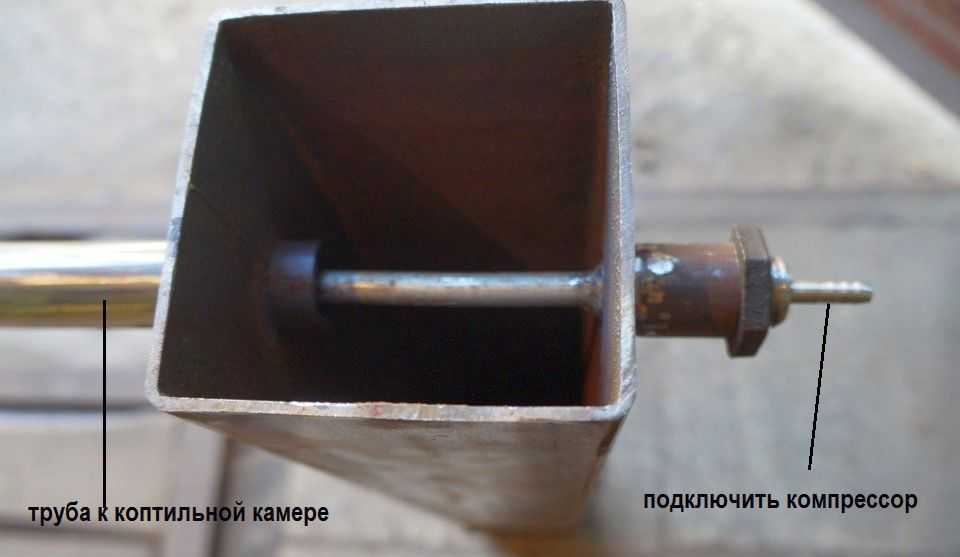

Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.

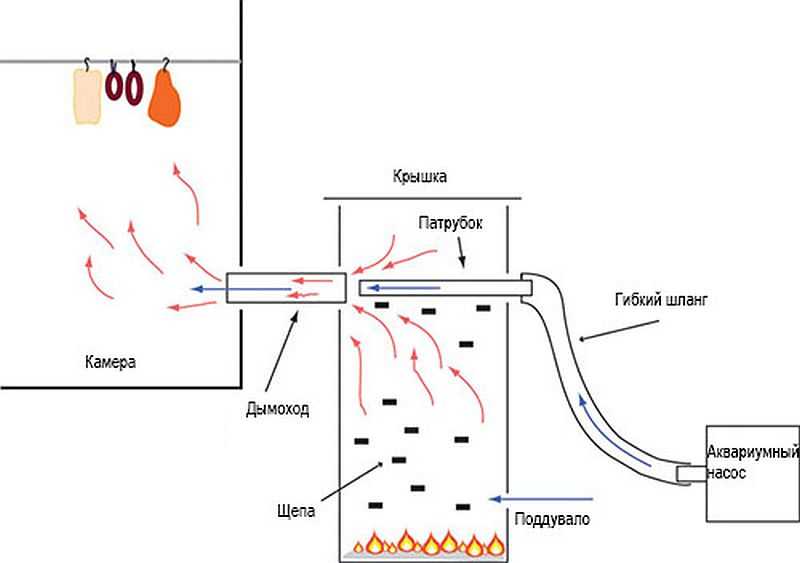

Схема эжектора для дымогенератора холодного копчения.
На заметку! Важным достоинством эжектора, установленного в верхней части дымогенератора, является то, что он имеет более длительный срок службы. Это объясняется тем, что прибор располагается на значительном удалении от разогреваемой области камеры.
Конструкция прибора
Устройство для выработки дыма фрикционного типа состоит из таких элементов:
- электрический двигатель;
- цилиндр из стали с рельефной или ребристой поверхностью;
- прижимная система;
- узел подачи древесного брикета;
- дымоходный канал длинный, чтобы температура проходящего по нему дыма успела снизиться;
- охлаждающая система, которая нужна для того, чтобы предотвратить риск возгорания древесины.
Из чего сделать компрессор для дымогенератора своими руками
Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.
Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.
В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.
Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера.

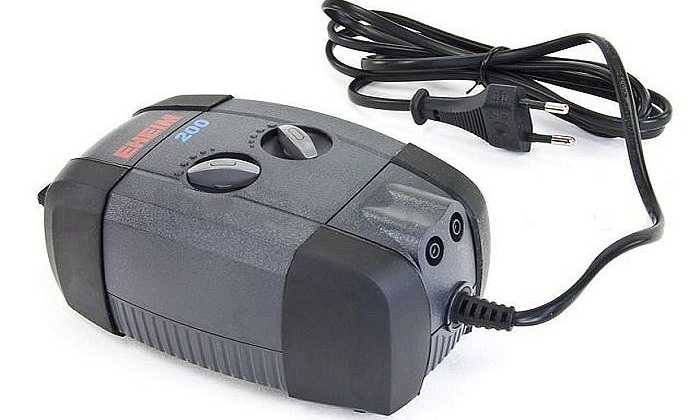

Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.
Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.
Из чего можно сделать дымогенератор самостоятельно
Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.
Дымогенератор из электроплитки
Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.
Практически на любой даче есть электроплитка, она и станет частью коптильни
Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.
Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы
Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.
Генератор для коптильни из огнетушителя
Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.
Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.
Совет! Чтобы засыпаемые опилки не спрессовывались в плотную массу, внутри ёмкости подвешивается пружина.
Как сделать дымогенератор из огнетушителя в видеосюжете:
Как собрать дымогенератор для холодного копчения своими руками: инструкция
При самостоятельной сборке дымогенератора рекомендуется не только обратить внимание на фотоматериалы, но и посмотреть обучающие видео на данную тематику. Конструкция прибора довольно проста. Поэтому любой человек, не обладающий специальными техническими познаниями, сможет выполнить сборку этого агрегата.
Для изготовления дымогенератора не нужно специального оборудования и материалов, можно собрать его из подручных средств.
Существует определенная последовательность действий, которой стоит придерживаться. Любые отклонения от инструкции могут привести к допущению ошибок, которые отразятся на функциональности устройства при его использовании. Необходимо ознакомиться со сборкой дымогенератора поэтапно.
После составления чертежа дымогенератора для холодного копчения начинается непосредственная компоновка устройства. В первую очередь потребуется выполнить корпус прибора. Для этого нужно подготовить квадратный или круглый отрезок трубы. Длина изделия не должна превышать 1 м, иначе при его использовании возникнут проблемы с показателем тяги.
На заметку! Как правило, при самостоятельном изготовлении дымогенератора принято использовать отрезок трубы, протяженность которого составляет 70-80 см.
В верхней части такой трубки необходимо сделать крышку. Она нужна для свободного доступа к камере дымогенератора. Это позволит без труда засыпать опилки внутрь прибора, а также проводить его очистку. В свою очередь, внизу следует предусмотреть специальную емкость, которая будет собирать золу, образовавшуюся после переработки топлива.
Изготовляя дымогенератор своими руками, его можно оснастить съемным дном.
Коптильня холодного копчения с дымогенератором отличается высокой функциональностью в том случае, если ее конструкция была проработана грамотно. Наиболее простые варианты дымогенераторов изготавливаются из трубки, к которой наглухо приваривается днище. Такие приборы не предусматривают наличия зольника, а их очистка производится очень просто: накопившаяся зола просто вытряхивается из устройства.
Более технологичные конструкции оснащаются съемным дном. Ниже его уровня располагают решетку, на которую падают продукты сгорания древесины. Через нее они попадают в зольник. Независимо от того, какой вариант конструкции был выбран, все они предусматривают наличие отверстия в нижней половине корпуса. Оно необходимо для того, чтобы обеспечить подачу воздуха к тлеющей древесине. Диаметр такого отверстия не должен быть больше 6 мм, иначе опилки могут попросту загореться, что навредит процессу копчения.
Как сделать дымогенератор: обустройство дымохода и эжектора
Дымоход необходим для доставки продуктов тления щепы в камеру коптильного агрегата. Располагается дымоход в верхней части дымогенерирующего устройства. Важно запомнить, что его выполняют не в крышке, а примерно на 8 см ниже края корпуса (верхнего).
Дымоходный элемент для дымогенератора лучше делать из стали, которая обладает более высокой теплопроводностью.
Для этого в стенке дымогенератора следует сделать отверстие, которое должно соответствовать диаметру трубки. Затем она приваривается к прибору с использованием сварочного оборудования. Необходимо, чтобы длина металлической трубки имела достаточный размер для того, чтобы на нее можно было набросить пластмассовую трубку, по которой дым передвигается в коптилку. Рекомендуемая протяженность этого элемента составляет 7-8 см. Дымоход должен быть в обязательном порядке изображен в чертеже дымогенератора своими руками.
На заметку! Наличие пластмассовой трубки не является обязательным условием. Габаритные модели коптилок, которые относятся к стационарному типу, предусматривают стыковку с дымогенератором без этого элемента. В таком случае прибор просто фиксируется к стенке коптильного резервуара.
Следующий этап – сборка эжектора для дымогенератора своими руками. Коптилка холодного копчения получит достаточное количество дыма, если это приспособление будет собрано правильно.
Понять особенности установки эжектора помогут готовые чертежи дымогенераторов. Их без труда можно найти в интернете. Это устройство связано с компрессором, который нагнетает внутри него давление. Двигающийся воздух создает зону разряжения в этом элементе. В результате дым из эжектора проходит в дымоходную трубку.
Если расположить эжектор внизу прибора, то в устройстве не будет естественной тяги воздуха, так как камера для продуктов и бункер для опилок будут находиться на одном уровне.
Правила использования дымогенератора: фото и эксплуатационные особенности
После окончания монтажа дымогенератора нужно проверить его эффективность. Использовать данный прибор довольно просто. Рассмотрим, как правильно эксплуатировать дымогенератор, изготовленный в домашних условиях.
Вначале нужно загрузить в конструкцию щепу. Количество топлива может быть разным. Как правило, его суммарный вес составляет около 0,7-0,8 кг. Важный момент заключается в выборе породы дерева, применяемого для получения дыма, необходимого для копчения. Категорически нельзя использовать хвойные деревья, так как они при нагреве выделяют смолы, которые испортят продукты, загруженные в коптильный аппарат. Для копчения рекомендуется подбирать дрова и опилки, изготовленные из лиственных и фруктовых пород деревьев (например, дуб, клен или яблоня).
Технология использования данного устройства подробно объясняется в соответствующих видео. Дымогенератор после наполнения опилками необходимо закрыть, а затем нужно присоединить дымоходную трубку к коптильному резервуару. Аппарат может прикрепляться непосредственно к камере. В таком случае его просто устанавливают на свое место – вплотную к стенке коптильни.
После окончания монтажа всех необходимых составляющих дымогенератора, нужно проверить его работоспособность.
Для того чтобы поджечь опилки, нужно открыть боковую дверцу. После их розжига включается компрессор, перегоняющий воздух. После выполнения всех вышеуказанных манипуляций начинается процесс копчения. Остается только выждать нужное время, которое потребуется для того, чтобы приготовить продукты в коптилке.
Как правильно пользоваться дымогенератором и избежать распространённых ошибок
Дымогенератор – пожароопасный прибор, поэтому пользоваться им нужно с осторожностью, с учётом всех требований безопасности. Устройства заводского изготовления обычно оснащены системой автоматического отключения. За самодельным генератором нужно постоянно присматривать. Устанавливать прибор следует на твёрдую ровную поверхность, накрытую жаропрочным материалом.
Важно проследить, чтобы вблизи генератора не было легковоспламеняющихся предметов и электропроводки, которая может оплавиться от жара
Какие ошибки обычно совершают начинающие мастера копчения?
| Ошибки | Описание |
| Недостаточное количество соли | Если мясо, сало или рыба недостаточно просолены, они просто испортятся в процессе копчения. Если не знаете, сколько нужно соли, возьмите за основу норматив ГОСТ – 2,3% на каждый килограмм продукта. Если кажется, что солоновато,то уменьшите количество соли до 2%, но не меньше. |
| Много влаги | Нельзя коптить свежий продукт, он должен немного подсохнуть. Избыток влаги приведёт к тому, что мясо прокоптится только снаружи, а внутри останется сырым, так как влага не даст дыму проникнуть внутрь. |
| Использование обычной поваренной соли | Для сохранности копчёного продукта засаливать его следует в нитритной соли или смеси нитритно и поваренной соли. Только такой материал гарантирует качество продукта и отсутствие в нём ботулизма. |
| Пересушивание перед копчением | Для изготовления копчёностей мясо или рыбу следует подвялить в течение 6–10 часов перед копчением. Иначе вы получите жёсткий и сухой продукт. |
| Влажная щепа | Если вы будете использовать слишком влажную щепу или превысите объём поступающего в коптильню дыма, продукт получится почерневшим и горьким на вкус. Для копчения не используют опилки деревьев хвойных пород. Походит только щепа фруктовых деревьев, ольхи и бука. |
| Употребление сразу после копчения | После того как вы вынули продукт из камеры, он должен немного «проветрится». Для этой цели мясо или рыбу вывешивают на свежем воздухе на 10−12 часов. За это время уйдёт резкий запах, и немного изменится цвет. |
Как регулировать тягу в самодельном дымогенераторе
Конструкция, сборка которой была описана выше, отличается неплохой эффективностью. Однако она имеет и один серьезный минус. При использовании такого дымогенератора трудно корректировать интенсивность горения. Единственный способ сделать это – изменить производительность нагнетателя воздуха (компрессора).
Эту проблему можно преодолеть, оснастив устройство дополнительным элементом – поддувалом. Для изготовления этой детали понадобится металлическая трубка, имеющая протяженность от 10 до 15 см. Ее необходимо приварить в нижней части корпуса дым машины. Своими руками изготовить поддувало не очень трудно, но стоит отнестись к этой работе серьезно.
После того как трубка будет приварена, следует выполнить в ней два отверстия, расположенных параллельно друг другу. Затем нужно подготовить металлический прут. Размер его сечения должен быть таким, чтобы можно было без труда продеть его через эти отверстия. На следующем этапе потребуется вырезать окружность из металлического листа.
Оснастив дымогенератор поддувалом, появится возможность регулировать тягу в самодельном агрегате.
На заметку! Диаметр круга должен быть на 1-2 мм меньше внутреннего сечения трубки.
Организация поддувала позволяет существенно увеличить эффективность приборов. Такое решение подходит и для дымогенераторов без компрессора. Своими руками собрать такую заслонку очень просто. Главное – соблюдать геометрические параметры и последовательность действий.
Затем конец прута сгибается, что позволяет выполнить своеобразную ручку. Окончание работы по изготовлению заслонки подразумевает протягивание ручки через отверстие, выполненное в трубке, и приваривание металлического круга к прутку. Простота конструкции никак не отражается на ее эффективности. Регуляция размера просвета трубки позволяет корректировать количество воздуха, проникающего в дымогенератор.
Модернизация
Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.
Регулируемая тяга
Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:
- В нижней части корпуса (выше места крепления стеки) приварить кусок круглой трубы длиной 10-15 см.
- Просверлить два отверстия, которые располагаются строго одно напротив другого.
- Взять пруток, которых проходит в эти отверстия. Его длина на 20 см больше диаметра трубы. Шибер выглядит так
- Из листа металла (2-3 мм толщины) вырезать круг. Его диаметр чуть меньше внутреннего диаметра трубы.
- Из прутка сделать «ручку» (согнуть ее).
- Вставить в отверстия ручку, приварить вырезанный круг.
Все, регулируемая заслонка готова. Поворачиваете ее, регулируете интенсивность поступления воздуха, регулируя интенсивность горения.
Зольник
Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.
Зольник — небольшая емкость по размерам чуть больше корпуса
Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).
Сбор конденсата
При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:
- выходную трубку дымогенератора опускаем вниз,
- в нижней точке устанавливаем емкость для конденсата, приварив к ней две трубы — одну напротив другой;
- с противоположной стороны труба снова поднимается вверх и входит в коптильный шкаф.
Для сбора конденсата усложняю трассу подачи дыма
При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.
Как сделать дымогенератор для холодного копчения своими руками: дополнительные элементы
В простых устройствах продукты тления щепы накапливаются на дне. Такие дымогенераторы нуждаются в регулярных профилактических очистках. Для того чтобы избежать этого, можно усовершенствовать конструкцию, оснастив ее зольником – резервуаром, в котором собираются продукты сгорания древесины.
Зольник располагается ниже уровня дна дымогенератора. Для его изготовления потребуется подготовить металлическую трубу, диаметр которой должен быть выше показателя сечения корпуса прибора. Фото помогут понять все нюансы устройства дымогенераторов для холодного копчения. Своими руками собрать зольник несложно. Для этого нужно четко придерживаться инструкции.
Самодельный дымогенератор собирают и присоединяют его к коптильной камере.
В первую очередь необходимо приварить к корпусу металлическую полосу (по периметру). Ее толщина не должна быть слишком большой. К трубе, которая является телом зольника, нужно с помощью сварочного оборудования присоединить металлическое днище. На конечном этапе сборки корпус дымогенератора вставляется в зольник.
Такое устройство способно прослужить довольно долго. Оно не нуждается в постоянном удалении продуктов сгорания из корпуса. В случае необходимости можно купить готовый прибор, оснащенный этой емкостью. Цена дымогенератора колеблется в пределах от 4 до 12 тыс. руб. в зависимости от его конструктивных особенностей.
Еще один важный момент, на котором потребуется заострить внимание при изготовлении дымогенератора, – накопление конденсата. Во время холодного копчения происходит реакция, в результате которой на стенках конструкции оседают капли влаги. Для их устранения используют сборник. Выполнить его можно самостоятельно. Для этого нужно ознакомиться с последовательностью действий при изготовлении прибора.
Вначале потребуется опустить отводную трубку дымогенератора вниз. Далее необходимо подготовить резервуар, в котором будет скапливаться конденсат. К нему с помощью сварочного оборудования присоединяется две трубки (параллельно друг другу). Затем отводная труба возвращается в исходное положение. Такая система позволит собирать большую часть конденсата, возникающего в процессе копчения.
Сборник для накопления конденсата не составит труда изготовить самостоятельно из подручных средств.
Печка с дымогенератором для холодного копчения своими руками: видео и фото
В некоторых случаях габаритов стандартных устройств может оказаться недостаточно. Если вы хотите собрать конструкцию, отличающуюся большей производительностью, то тогда можно изготовить печь-коптильню и оснастить ее дымогенератором.
На заметку! Основной элемент такой печи – корпус. Его можно выполнить из широкой металлической трубы или же сварить из кусков металла. Во втором случае конструкция должна иметь прямоугольную форму, отличающуюся наибольшей эффективностью.
Рассмотрим последовательность действий по сборке печи-дымогенератора своими руками. Видео- и фотоматериалы, позволяющие вникнуть в тонкости процесса, без труда можно найти в интернете на профильных форумах.
Как уже было сказано выше, вначале собирается корпус конструкции. Далее необходимо вырезать в нем прямоугольную дверцу. Дымоходная трубка в таком устройстве располагается под определенным наклоном. Это необходимо для поддержания тяги внутри системы. Внутреннее пространство печи, сваренной из листов нержавейки, следует разделить на две части. Для этого также используется металлический лист. Нижняя часть должна занимать приблизительно 60% объема камеры. В этой области происходит розжиг огня. В свою очередь, верхняя зона нужна для размещения щепы.
Корпус можно выполнить из широкой металлической трубы или же сварить из кусков металла.
Лучше всего составить своими руками чертеж дымогенератора для коптильни такого типа. Данная печь отличается высокой производительностью. Однако сборка такой конструкции требует больше времени, сил и ресурсов. В любом случае разновидность коптилки подбирается исходя из ее назначения и индивидуальных предпочтений хозяина.
Дымогенератор из огнетушителя своими руками: простой и надежный вариант
Такая конструкция является, пожалуй, наиболее простой. Для ее сборки нужен старый огнетушитель. Корпус этого устройства обязательно должен быть металлическим. Важно запомнить, что огнетушитель не должен иметь ржавые стенки. В случае если в приборе еще осталось содержимое, необходимо опустошить его и тщательно промыть перед началом работы.
Из старого огнетушителя можно сделать дымогенератор для холодного копчения. Видео на эту тематику можно найти, воспользовавшись поисковой строкой вашего браузера. Правильная и четкая последовательность действий позволит выполнить качественную трансформацию огнетушителя в дымогенератор.
Для того чтобы изготовить дымогенератор, берется огнетушитель диаметром около 100 мм и длиной в 500 мм.
Вначале потребуется разрезать огнетушитель. Надрез производится в верхней части (на 5 см ниже горловины). В результате получается простая крышка, которая не нуждается в дополнительном видоизменении. Далее необходимо выполнить два отверстия в нижней части огнетушителя. Желательно, чтобы они располагались ниже среза, сделанного в верхней части, на 5-6 см. Оптимальный диаметр в этом случае должен составлять 2,5 мм.
На заметку! Перед сборкой рекомендуется выполнить подробный чертеж дымогенератора для холодного копчения своими руками. Видео также поможет упростить процесс изготовления данного устройства.
После организации отверстий можно приступить к следующему этапу – привариванию к ним трубок. Длина изделий не должна превышать 7-8 см. Одна трубка будет служить дымоходом, а вторая необходима для подачи воздуха. Данная конструкция учитывает верхнее расположение эжектора, а отверстие для подсоса воздуха будет находиться в нижней части устройства.
Дымогенератор, изготовленный из старого огнетушителя, способен бесперебойно функционировать около 7 часов. Таким образом производится сборка простейшего устройства для нагнетания дыма.
Из огнетушителя дым в камеру для копчения попадает через дюймовую трубу длиной 150‑250 мм, вкрученную в тройник.
Дымогенератор позволяет значительно упростить процесс копчения. Для самостоятельной сборки этого прибора необходимо составить предварительный чертеж. В нем обязательно указываются размеры отдельных составляющих. Изготовление данного прибора производится в соответствии с инструкцией. Если вы не уверены в собственных силах, то тогда лучшим выходом будет приобретение готового дымогенератора.
Сборка конструкции
Один из способов, как сделать дымогенератор для холодного копчения – это сборка на основе квадратного профиля со стороной в 100 мм. Если использовать круглую трубу, то будет сложнее приваривать патрубок и эжектор, так как для этого нужен определённый навык и опыт при работе со сваркой.
Вначале нужно сделать разрез на двух противоположных сторонах трубы, который должен находиться в 2 см от её нижней части. После этого требуется вырезать колосники из сетки или пластины с отверстиями. Его размер должен быть немного больше, чем диаметр трубы. Деталь зольника нужно вставить в пропилы и закрепить.
В верхней части конструкции требуется установить патрубок для подачи дыма в коптильню. Его можно приварить к отверстию в стенке, но лучше всего сделать винтовое крепление на расстоянии 7-9 см от верхнего края механизма. Это даст возможность менять этот элемент генератора, а также регулировать его вхождение вовнутрь резервуара. Он должен выступать наружу на 6-8 см, чтобы цеплять к нему дымоход.
Патрубок для подачи дыма
На противоположной стороне от патрубка следует установить штуцер. К этой детали будет крепиться эжектор и трубка от компрессора. Так как с помощью этих узлов будет осуществляться прогонка воздуха в контейнере, то следует сделать их на резьбовом креплении с возможностью замены и регулировки длины эжектора. Этот элемент должен проходить через все пространство профиля и входить в патрубок на 1 см. Но при изменении размера эжектора можно усилить или уменьшить поток дыма по трубе.
Далее требуется сделать крышку для дымогенератора. Её следует вырезать по размеру профиля, но добавить 3-5 мм выпуска со всех сторон. Для того чтобы эта деталь не слетала нужно приварить к её краям полоски по 6-10 мм. Это поможет улучшить герметичность и не даст крышке слететь. В её центре рекомендуется проделать отверстие для ручки, чтобы удобнее подымать крышку. Лучше всего делать держатель из дерева, так как из-за нагрева стенок камеры в процессе тления щепы они могут передать тепло на ручку, а при длительном использовании она достигнет температуры, при которой можно обжечься.
Коптильная камера — схема
Сборочный чертёж
На рисунке приведён пример фабричной камеры для копчения. Несложно догадаться, что подобные функции вполне способен выполнить старый холодильник. При поддержании оптимального температурного режима компоненты его конструкции не будут повреждены. Типовые резиновые уплотнители будут выполнять свои прямые функции. Встроенные направляющие и решётки пригодятся для размещения продуктов питания.
Примеры коптильных камер
