Как сделать дымоход через стену? Все правила печников и нормы пожарной безопасности

Любое автономное отопление, кроме электрокотла, сжигает топливо, поэтому без дымохода не обойтись. Не всегда удобно вести трубу через крышу, иногда целесообразнее использовать систему дымоотведения через стену. Чтобы дымоход работал эффективно, нужно верно подобрать трубы под котёл, правильно произвести работы по монтажу дымохода через стену, и при необходимости утеплить его.

Особенности конструкции

Наиболее популярные в прошлом кирпичные дымоходы постепенно выходят из употребления.

Широкое признание получили стальные сэндвич-трубы — они относительно дешёвы, просты в монтаже, имеют гладкую внутреннюю поверхность, и не нуждаются в дополнительном утеплении.

Устройство такого дымохода представляет собой стальную трубу, в которой закреплена другая труба, диаметром меньше на 20-60 мм, а между ними расположен слой теплоизоляции из базальтовой ваты.

Особенности конструкции трубы делают дымоход из сэндвич-трубы более удобным в эксплуатации за счёт:

пожаробезопасности;
теплоизоляции труб, которая в холодное время года препятствует образованию в них конденсата;
лёгкости в уходе: чистить трубы нужно намного реже, чем кирпичную конструкцию – стенки сэндвич-труб по сравнению с кирпичом более гладкие, что не только не даёт скапливаться налёту на стенках трубы, но и улучшает тягу.

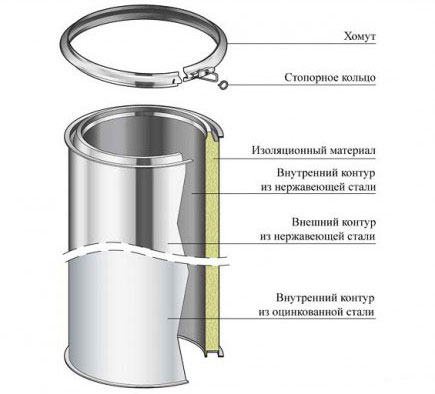

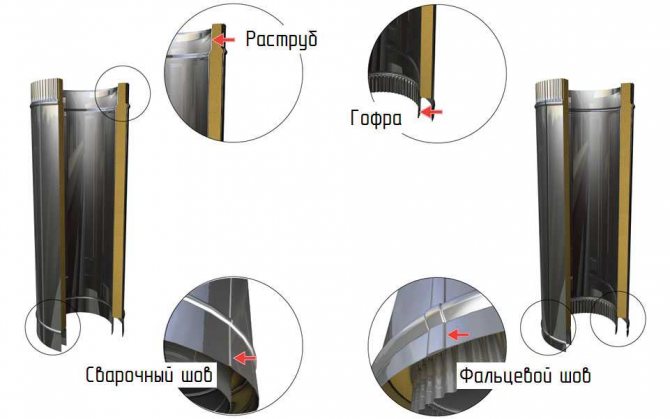

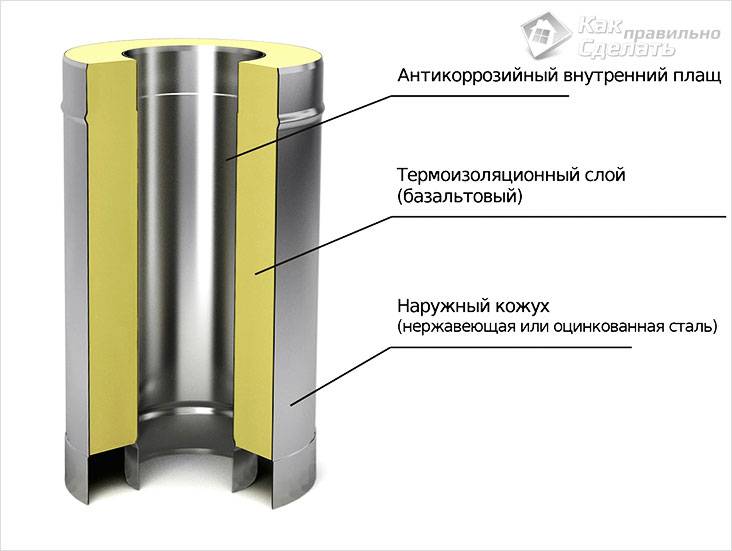

Сэндвич труба для дымохода

Сэндвич трубы для дымохода представляют собой конструкцию из двух труб, вложенных одна в другую. Промежуток заполняют теплоизоляционным материалом с пожароустойчивыми характеристиками. В качестве утеплителя чаще всего используют каменную вату. Толщина слоя влияет на термоустойчивость всей конструкции и варьируется от 3 до 10 см.

Трубы изготавливают из нержавеющей стали. Оцинкованный материал допустимо применять только при использовании настенных газовых котлов и колонок малой мощности.

Читайте также:

Ветровая планка на разных типах кровельного покрытия — особенности монтажа и устройства

Толщина нержавейки варьируется от 0,5 до 1 мм. Марку нержавейки выбирают в зависимости от ее назначения.

Оптимальным вариантом при монтаже дымохода в деревянном доме является применение сэндвич трубы. Во время работы отопительного котла теплоизоляционный слой берет на себя термонагрузку от внутренней трубы. Тем самым препятствует излишнему перегреванию наружной части дымохода. Благодаря этому снижается вероятность возникновения пожара.

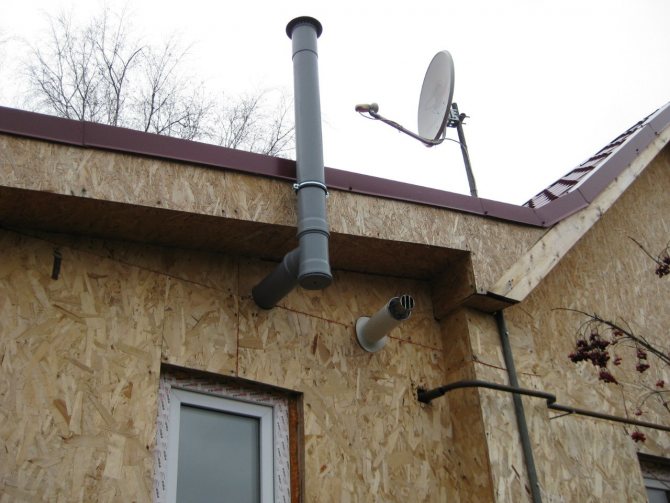

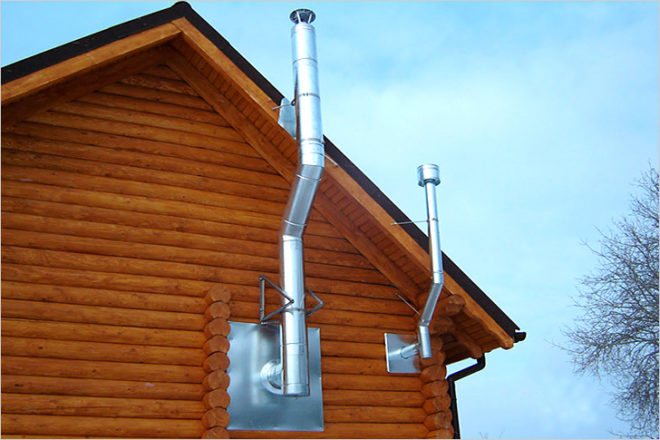

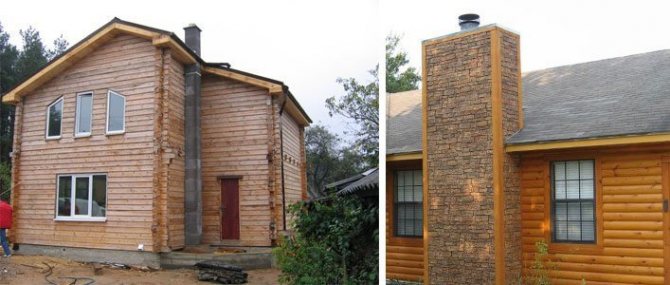

Виды наружных дымоходов

Конструктивно дымоходы, установленные снаружи здания возле стены, бывают:

Настенные – монтируются на стену здания.
Коренные — устанавливаются на отдельном фундаменте возле здания.

По материалу изготовления дымовые трубы бывают:

Кирпичные.
Стальные однослойные (в том числе и модульные).
Из сэндвич-труб.
Асбоцементные.
Цементные (применяются в для производственных печей).

Самостоятельное возведение красивой ровной отдельно стоящей кирпичной трубы сложно – необходимы навыки квалифицированного каменщика.

Асбоцементные изделия хрупки, для них не выпускают комплектующие элементы (с лючками, тройники, отводы, модули для сбора конденсата), они разрушаются под воздействием конденсата и требуют утепления.

Стальные однослойные трубы требуют утепления – а самостоятельно утеплить монотрубу так же качественно, как сэндвич или керамику заводского изготовления, невозможно. Эстетические качества стальных или асбоцементных конструкций с утеплением также оставляют желать лучшего.

Какой дымоход можно выводить через стену?

Можно вывести любой дымоход через стену. Практически выбор дымоходов, монтируемых снаружи здания, сводится к керамике, сэндвичу и кирпичным конструкциям.

Читайте также:

Установка узлов прохода вытяжных вентиляционных шахт через крышу

Провести дымоход через деревянную стену при использовании современных проходных узлов также не представляет огромной сложности.

Выбор материала

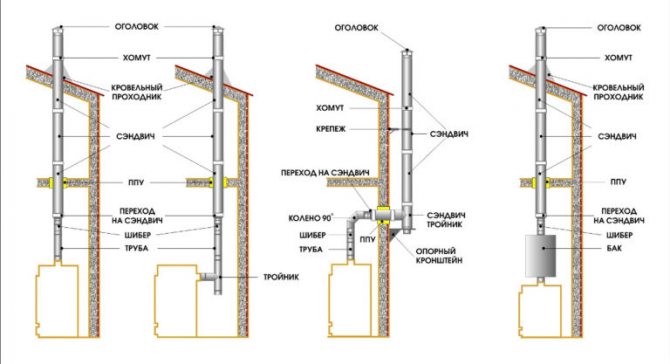

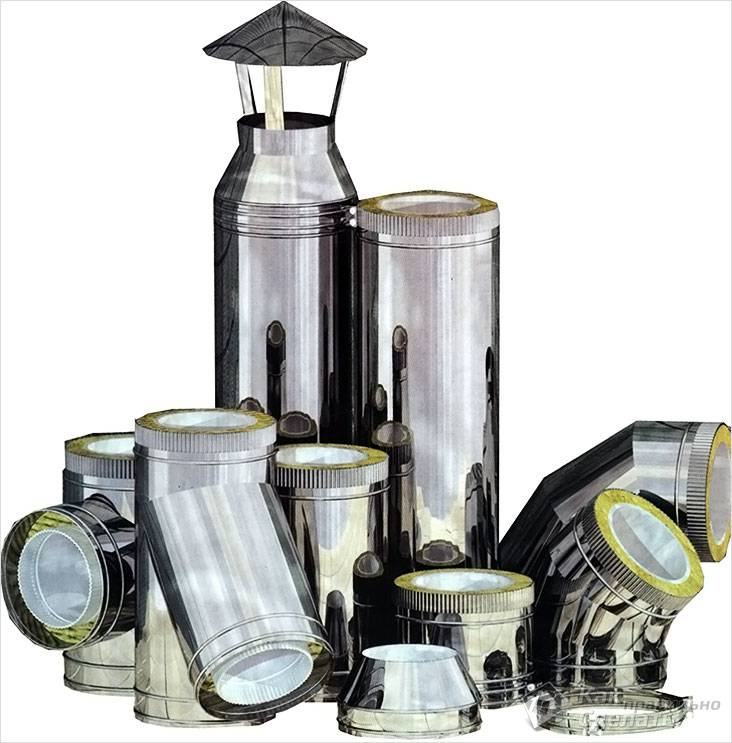

Доборные элементы сэндвич-труб
Сегодня существует большое количество уже готовых решений для обустройства дымохода, но некоторые предпочитают идти проверенным путем и делать все самостоятельно.

Кирпич. Хороший вариант в том случае, если вы делаете дымоход для обычной печки или камина. Преимуществом этого материала будет возможность его совмещения с общим экстерьером здания. Также не требуется утепление при правильном расчете и монтаже. Если потребуется достаточно высокая конструкция, то она получится весьма габаритной.
Нержавеющая труба. Она особенно актуальна, когда возможны кислотные выбросы. В таком случае лучше, если она будет иметь молибден в своем составе. Недостатком будет необходимость ее хорошего утепления. Если этого не сделать, то будет скапливаться слишком много конденсата, что ухудшит тягу.
Двухконтурные или сэндвич трубы состоят из двух металлических гильз. Одна из них размещается внутри другой, а пространство между ними заполнено утеплителем. Они могут обе быть из нержавеющей стали, или только внутренняя, а наружная – из оцинковки. Поставляется блоками, поэтому сборка не вызывает особых сложностей. Существуют переходники, которые позволяют соединить их с патрубком, выходящим из печи или камина.
Керамическая труба. Отличный вариант, который выдерживает большие температуры. Также нуждается в утеплении. Минусом является достаточно высокая цена и хрупкость конструкции.

Установка банной печи дымоход через стену

Как сделать сэндвич дымоход,своими руками.Супер дымоход!

Как лучше ставить дымоход: по прямой, через крышу или на кронштейнах, по стене? Плюсы и минусы

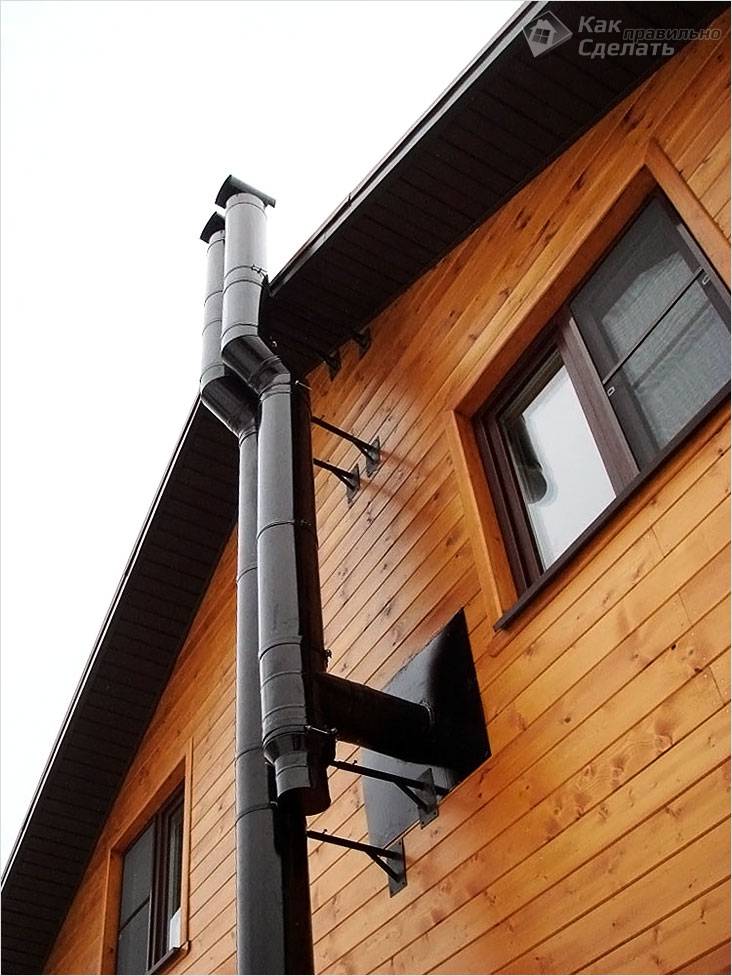

Плюсы и минусы

Преимущества:

Самое главное преимущество вывода дымохода через стену на улицу – большая пожаробезопасность помещения с отопительным агрегатом и здания в целом.

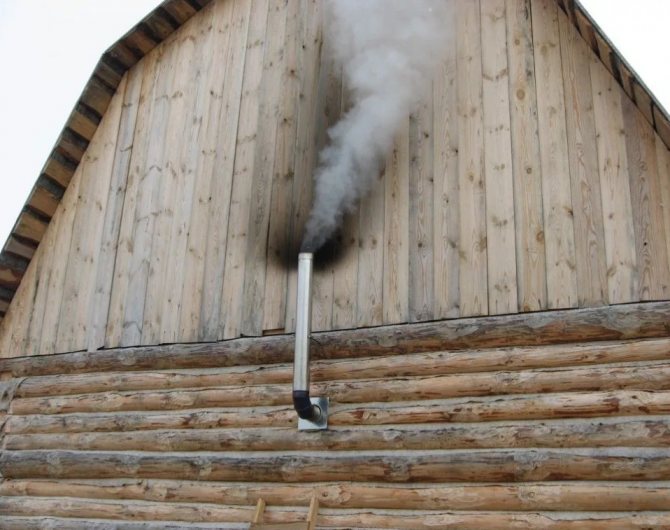

Наружный дымоход более безопасен в плане задымления части трубы, обращенной к стене, утечки отходящих газов и отравления жильцов угарным или углекислым газом.
Отсутствие отверстий в крыше, нарушения стропильной системы, прохождения конструкций в потолке. Проход дымохода через деревянное перекрытие всегда создает дополнительную опасность возгорания. Отсутствие отверстий в дощатой обрешетке кровли и дополнительного укрепления стропил брусом облегчает работу и упрочняет кровлю.
Экономия места в помещении, громоздкая конструкция внутри помещения не всегда хорошо вписывается в интерьер – устройство дымохода снаружи здания дает возможность оформить комнату с печью или камином по своему вкусу.
При модернизации здания смонтировать внешний дымопровод намного легче и быстрее, чем внутренний.
Отремонтировать и модернизировать наружные конструкции также намного легче.

Недостатки:

Для керамического дымопровода необходим отдельный фундамент.

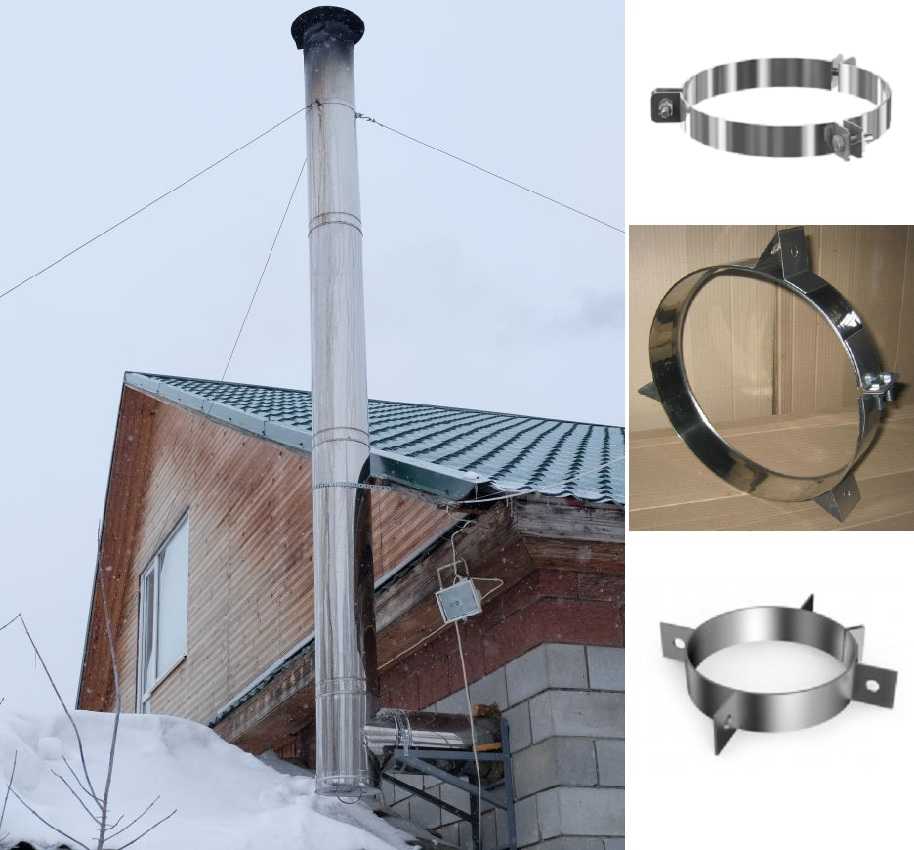

Сэндвич-трубы необходимо надежно крепить, особенно в верхней части – конструкция при небольшом весе имеет довольно значительную парусность.
Во многих случаях вода со ската кровли в дождь льется на дымопровод, и в месте карнизного свеса необходимо устанавливать специальные отливы или монтировать дополнительные желоба ливневки.
Выход дымохода через стену необходимо очень тщательно теплоизолировать негорючими материалами.
Иногда наружный дымоход нарушает общий дизайн здания. А иногда придает ему колорита.

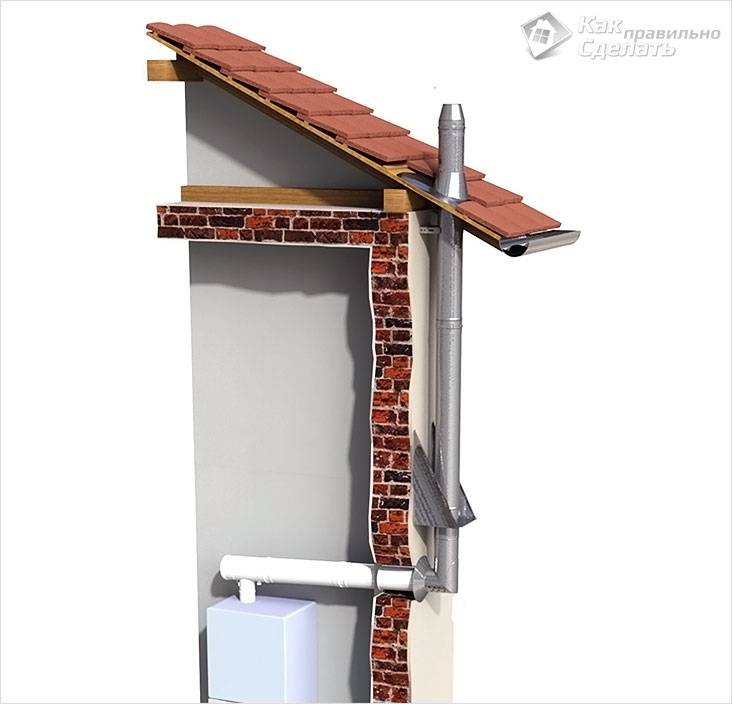

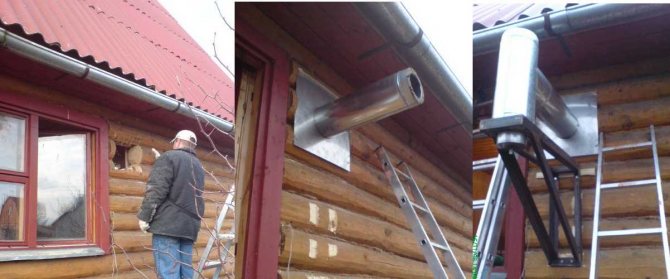

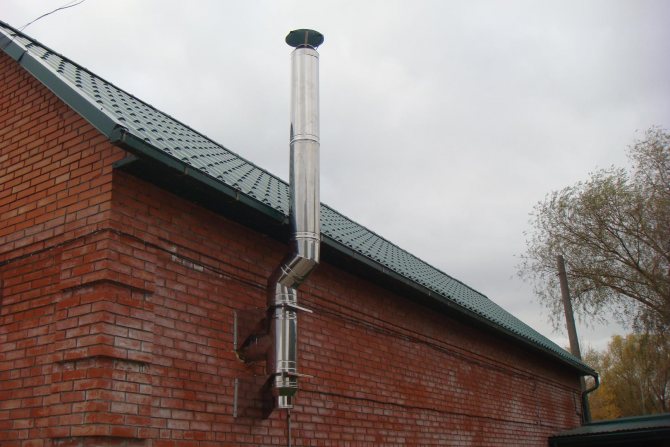

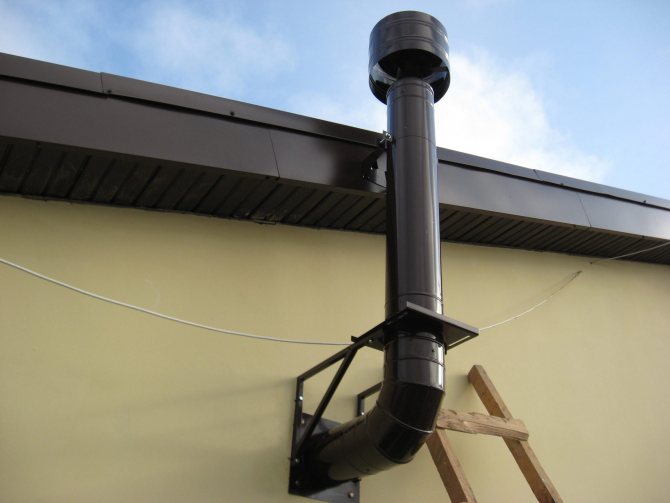

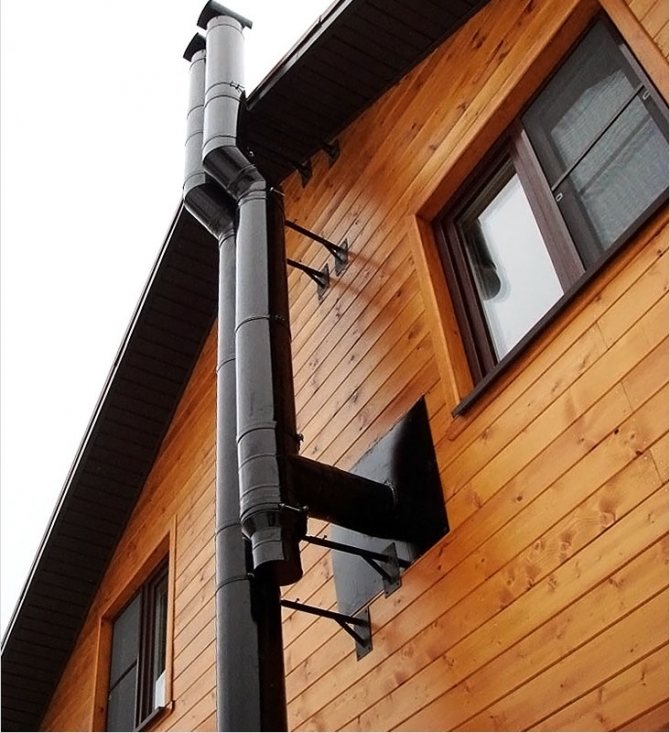

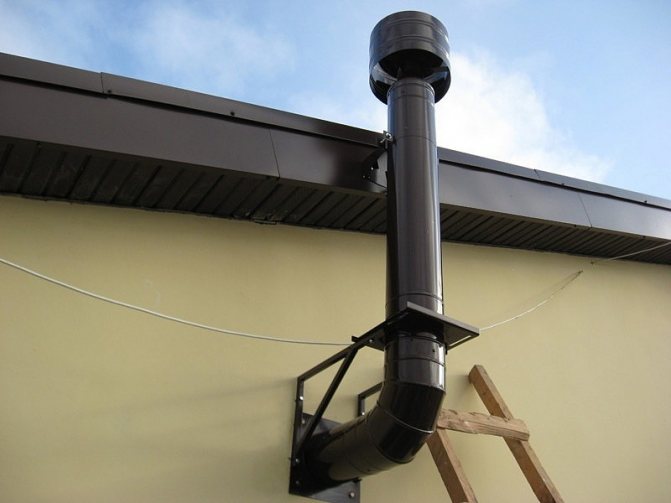

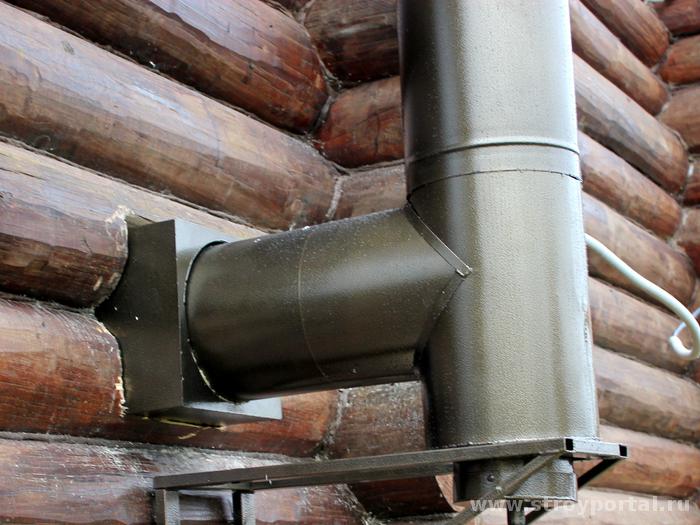

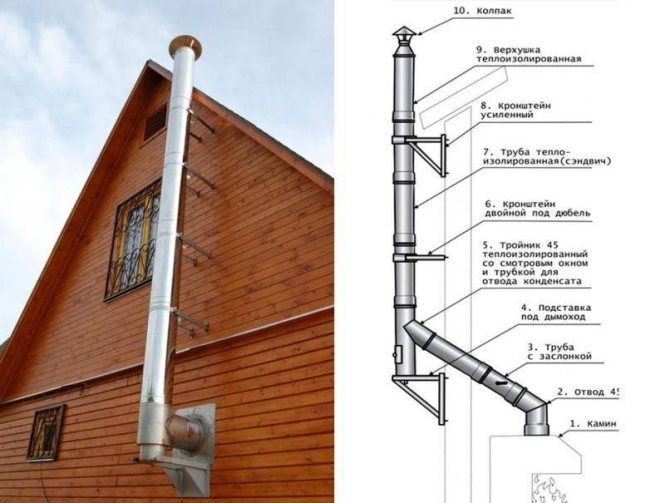

Монтаж дымохода снаружи дома

Что собой представляет дымоход из нержавеющей стали

Прежде всего, несколько слов о том, что собой представляет комплект деталей для сборки дымохода из нержавеющей стали.

Читайте также:

Элементы водосточной системы: особенности вычисления и монтажа- Обзор +Видео

Возможны три варианта:

Комплектующие из однослойного материала, толщиной от 0,6 до 2 мм, так называемые, моно-системы. Они, безусловно, дешевле, но область их применения существенно ограничена. Используются они только лишь внутри утепленного помещения, так как большая разница температур снаружи и внутри трубы приведет к абсолютно не нужному перерасходу энергоносителей, к обильному образованию конденсата в полости, скажется на общей производительности и долговечности всей отопительной системы. Единственное их достоинство – то, что внутри помещения их зачастую используют, как вторичные источники тепла – например, к ним можно смонтировать баки для подогрева воды или наружные жидкостные или воздушные теплообменники.

Однослойные и сэндвич-трубы

Детали из гофрированной нержавейки – они используются для создания криволинейных переходов, например, от самого отопительного прибора к жесткому участку дымохода. Однако, далеко не всегда они отличаются нужной прочностью и термоустойчивостью, и нередко инспектора контролирующих органов просто отказывают в согласовании проектов с использованием гофры.
Самые универсальные – комплектующие из разряда сэндвич-труб, в которых между внутренним и наружным нержавеющим покрытием проложен слой несгораемого материала, имеющего высокие показатели термоизоляции – как правило, это базальтовая минвата. Подобные элементы можно смело использовать как для внутренней, так и для наружной прокладки дымохода.

Следующий вопрос – марка нержавеющей стали. Металлический блек у всех деталей практически одинаков, а вот эксплуатационные характеристики могут значительно разниться

Поэтому при выборе обязательно стоит обратить внимание на маркировку изделий:

Сталь марки 430 – применяется для деталей, в наименьшей степени подверженных агрессивному воздействию. Как правило, из нее изготавливаются внешние кожуха – окружающая влажная атмосфера для нее не страшна.
409 сталь – оптимально подходит для приборов, работающих на твердом топливе (для каминов, печей).
Сталь 316 – обогащена включениями никеля и молибдена. Это повышает ее термоустойчивость и стойкость к химическому (кислотному) воздействию. Если требуется дымоход для газового котла – то это будет правильный выбор.
Марка стали 304 во многом повторяет 316, но содержание легирующих добавок в ней ниже. В принципе может быть заменой аналогу, с преимуществом в более низкой цене.
Марки 316i и 321 являются наиболее универсальными. Температурный предел их эксплуатации – порядка 850ºC, и это в комплексе с высокой устойчивостью к кислотному воздействию и отличной пластичностью.
Нержавейка 310S– самый «элитный» материал, который, наряду со всеми остальными положительными качествами, отличает устойчивость к температурам до 1000ºC.

Ассортимент выпускаемых нержавеющих деталей для дымохода очень разнообразен, и способен удовлетворить потребностям практически любой проектируемой системы.

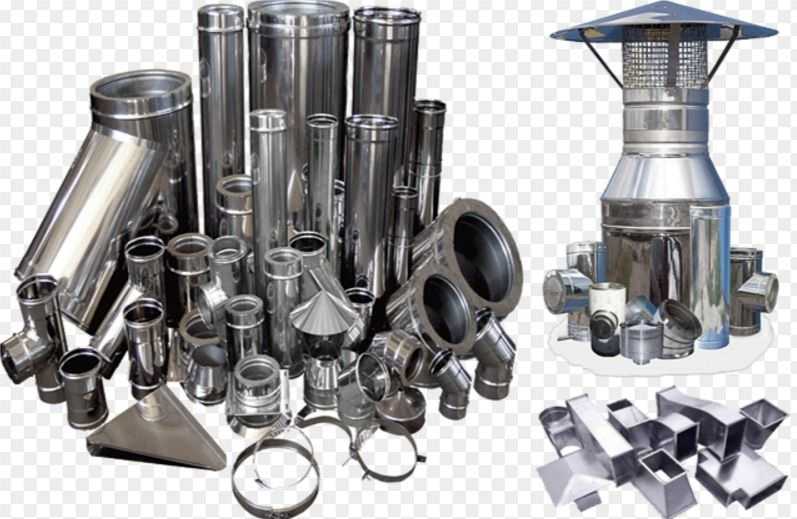

Ассортимент комплектующих очень широк

Прямые участки протяженностью от 330 до 1000 мм. Все они имеют специльное раструбное сопряжение, не требующее никаких дополнительных элементов.
Колено (отвод) 45º, применяется при необходимости изменения направления дымохода на вертикальных или наклонных участках.
Отводы 90º – как правило, используются для перехода от короткого горизонтального участка у отопительного прибора к основной части дымоходной трубы.
Тройники под углом в 45 либо 87º — устанавливаются в месте монтажа сборника конденсата либо, в случае установки двух приборов, при их подключении в единую дымоходную систему (требуется отдельное согласование контролирующих органов).
Ревизионные элементы дымохода – предназначены для регулярного контроля и прочистки системы.
Сборник конденсата – устанавливается в нижней части главного вертикального участка и служит для регулярного освобождения дымохода от скопившейся влаги.
Элементы верхней части дымохода – искрогаситель, колпак, гидроизоляционная юбка.
Можно приобрести и специальные элементы для прохождения через стену, межэтажное перекрытие или кровлю. Если подобные детали поставщиком не предусмотрены, их нужно будет изготовить самостоятельно.

Срок службы

Сроки службы дымовых труб зависят от конструкций и материалов, из которых они сделаны.

Читайте также:

Можно ли красить горячие батареи: как правильно, как лучше поступить?

Керамический дымоход простоит до 40 лет. Производители декларируют и 50 лет и больше, но пока еще никто не проверил. Кирпичный может простоять и больше, но вкладыши из нержавейки придется менять через 15-20 лет.

Срок службы вкладыша в первую очередь зависит от толщины и марки стали. Толщина стали вкладыша не должна быть меньше 0,8-1,0 мм. Оцинковка долго не простоит.

Сэндвич хорошего качества простоит лет 15-20 и даже больше. Срок службы зависит от материала и толщины внутреннего вкладыша – хорошая нержавейка внутренней гильзы толщиной 1 мм простоит 20 лет. Эмалированный вкладыш из углеродистой («черной») стали – лет 15.

Срок службы вкладыша зависит от вида нагревательного агрегата (точнее, от вида топлива и температуры нагрева отходящих газов).

Самые короткие сроки службы – у дымоотводов для камина и угольных котлов, у которых в момент сильного горения отходят очень горячие газы. Чуть длиннее срок эксплуатации у дымоотводов от котлов и каминов на торфе, брикетах и дровах. Дольше всего прослужат дымоотводы для пеллетных и газовых котлов.

Строительные нормативы

Дымоходы проектируются и монтируются в соответствии с СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Дымовые трубы должны соответствовать следующим требованиям:

Высота от устья до колосниковой решетки должна быть не менее 5 метров.
Внутренний канал не должен иметь суженных участков.
Высота над плоской кровлей – не менее 0, 5 м (лучше 1 м).

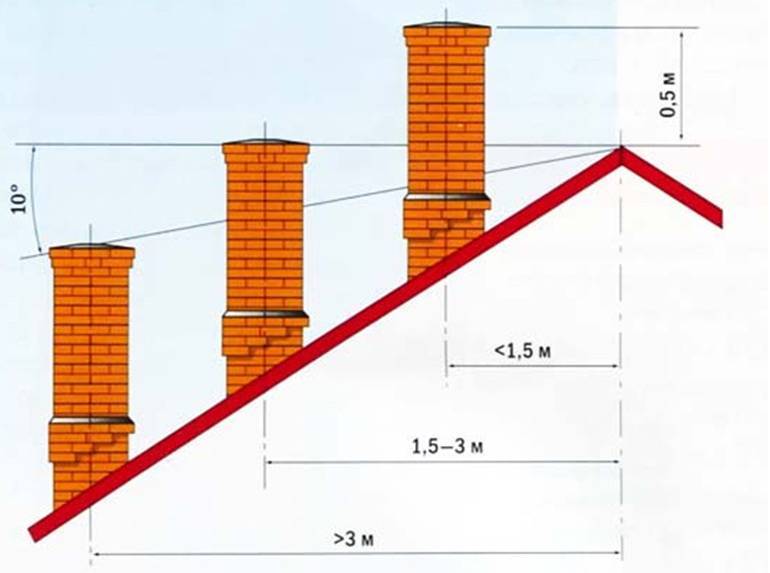

Высота оголовка при скатной кровле:

При расстоянии менее 1,5 м от конька (парапета) – не ниже, чем на 0,5 м от конька.
Если расстояние до конька от 1,5-3 м – не ниже уровня конька.
Если расстояние до конька от более 3 м – высота не должна быть ниже линии, проведенной от конька под углом 10° к горизонтали (вниз от горизонтали).
При расчетах следует учитывать не только высоту ближайшего к дымоходу конька, но и высоту самого высокого конька здания (или самой высокой части здания).

Трубы могут иметь наклонные участки под углом не менее 30° к вертикали, величиной сдвига трубы не более 1 м по горизонтали. Площадь сечения наклонных участков не должна быть меньше площади сечения горизонтальных участков.

Подготовка к сборке

Перед тем как установить печку на даче с выходом трубы через стену, нужно подготовиться. Для работы требуется спецодежда и перчатки. Если будет осуществляться резка металлических изделий, желательно надеть защитные очки.

Подбор инструментов и материалов

Для выполнения работы требуются такие инструменты:

дрель, оборудование для резки материала;
термоустойчивый герметик;
заклёпочник;
хомуты, дюбеля, уголки;
фольгированный строительный скотч;
отвёртки;
уровень, отвес;
нож;
стремянка;
при работе с бетонными стенами потребуется перфоратор.

Комплектующие для монтажа дымоходаИсточник vse-postroim-sami.ru

Из материалов потребуется стальной патрубок, при помощи которого горизонтальный фрагмент соединяется с котлом. Ещё нужен тройник для подключения труб, колено (с его помощью конструкция направляется вверх), опорная консоль. Для крепления изделий на стене используются кронштейны, дюбеля. Соединение нескольких труб осуществляется посредством хомутов. Ещё нужен теплоизоляционный материал, защитный колпак.

Выбор места размещения

В доме есть центральные и боковые стены. Вторая расположена со стороны скатов и под свесами кровли. На эту часть попадает жидкость во время дождя (если не закреплена водосточная система). Над центральными стенами располагается небольшой кровельный выступ, поэтому риск попадания жидкости с крыши минимален.

Лучше монтировать дымовыводящую конструкцию по фронтальной стене. Тут учитывается, что на ней по линии прохождения дымохода не должно быть окон или балконов. Если приходится монтировать трубу сквозь свес, то обустраивается качественная огнезащита.

Выбор места для вывода дымохода через стенуИсточник stroychik.ru

Расчёт высоты дымохода

Так как правильно вывести дымоход через стену на улицу в деревянном доме можно только при соблюдении технических требований, первым параметром, который учитывается, является высота сооружения. Он зависит от этажности дома. Если высота здания не превышает 5 м, то минимальный параметр высоты конструкции составляет 5 м. Если пренебречь этим значением, в доме конструкция будет дымить в доме, тяга ухудшится, производительность отопительного прибора уменьшится.

Если труба будет слишком длинной, увеличится расход топлива. При высоте здания, превышающей 10 м, основным ориентиром считается его конёк: он должен быть ниже дымохода на 0,5 м. На указанную характеристику влияет сечение труб и мощность отопительного оборудования.

Высота дымоходаИсточник vosaduly.ru

Расчёт диаметра трубы

Внутренний диаметр конструкции должен соответствовать габаритам патрубка. Любое сужение внутреннего объёма трубы влияет на формирование тяги. На представленное значение влияет мощность оборудования: чем она выше, тем больше внутренний диаметр. Руководствоваться нужно стандартными строительными правилами:

Мощность, кВт	Внутреннее сечение, см	Минимальный диаметр, см
до 3,5	14×14	15,8
3,5-5,2	14×20	18,9
5,2-7	14×27	21,9

Если учитывать все технологические особенности монтажа, конструкция простоит не один десяток лет без существенных проблем.

Особенности и правила монтажа

В реальных условиях мы обычно приобретаем готовые отопительные котлы, сделанные достаточно качественно и безопасно.

Дымоход – наиболее опасная часть отопительной системы, ведь именно от ее работы зависит здоровье и даже жизнь домочадцев.

Поэтому необходимо строго соблюдать все требования нормативных актов по установке дымоходов – это гарантирует безопасность дома и Ваших родных.

Если вы планируете установить дымоотвод самостоятельно, то лучше всего использовать практичную, легкую и несложно монтируемую сэндвич-трубу из готовых качественных элементов заводского изготовления.

Ее единственный серьезный недостаток – высокая стоимость. Зато можно сэкономить, проведя монтажные работы самостоятельно. Простой монтаж может гарантировать Вам устройство безопасного отвода дымовых газов от отопительного агрегата.

Самые важные правила устройства дымоходов:

Правильный подбор внутреннего диаметра сэндвич-труб.
Правильный расчет высоты дымохода.
Соблюдение нормативных расстояний от поверхности трубы до стен и других конструкций.
Достаточное утепление дымоходного канала.
Качественная герметизация.
Надежное крепление к стене.
Обязательная установка емкости для сбора конденсата.

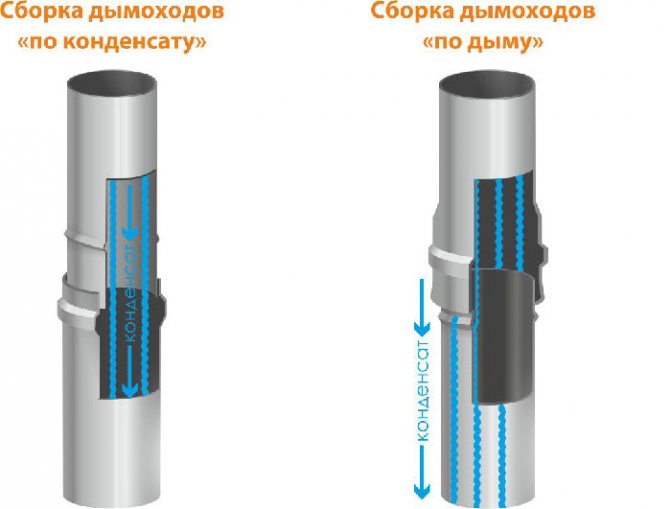

Сборка элементов по конденсату (или применять недавно появившиеся модули, которые одновременно собираются по дыму и по конденсату).

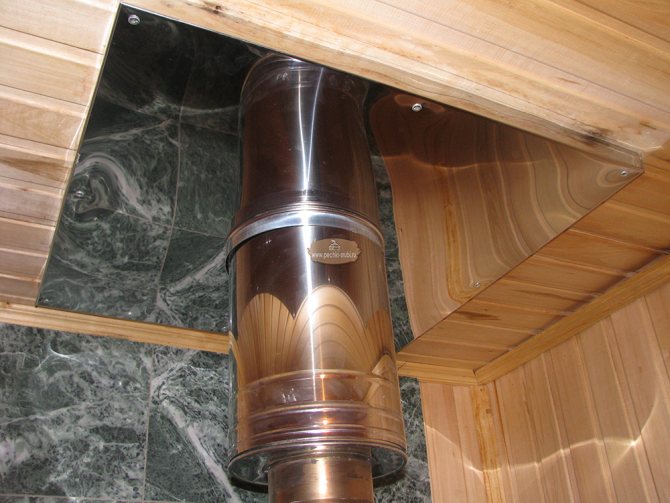

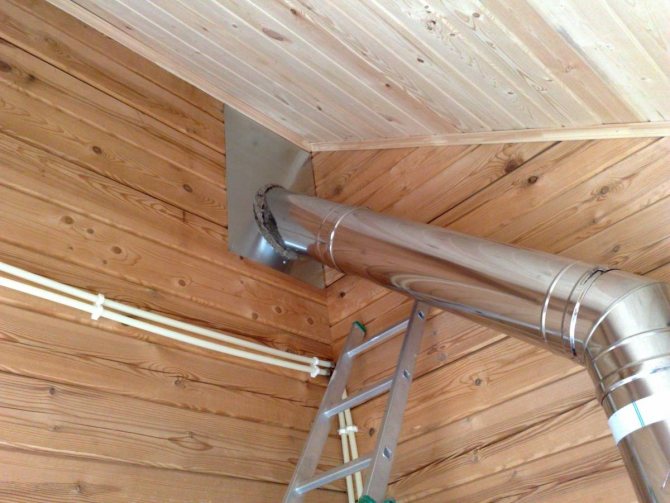

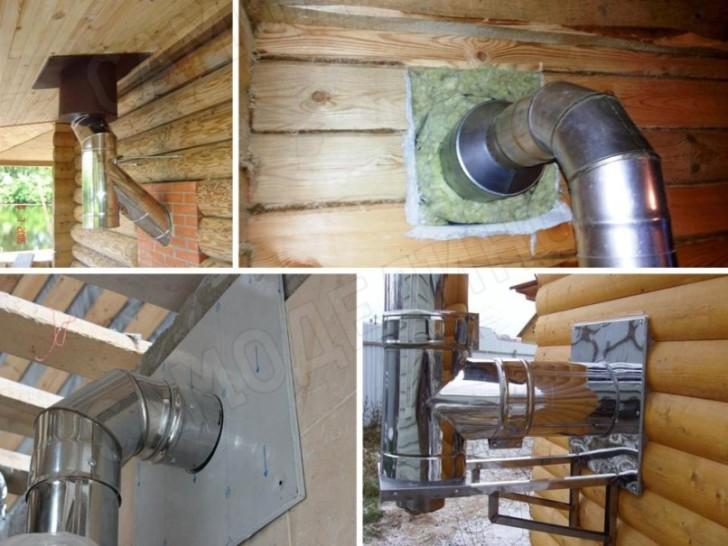

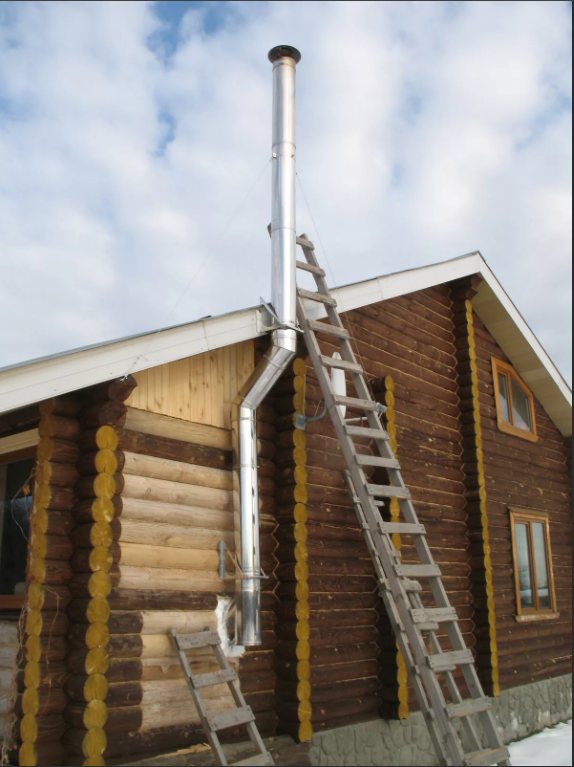

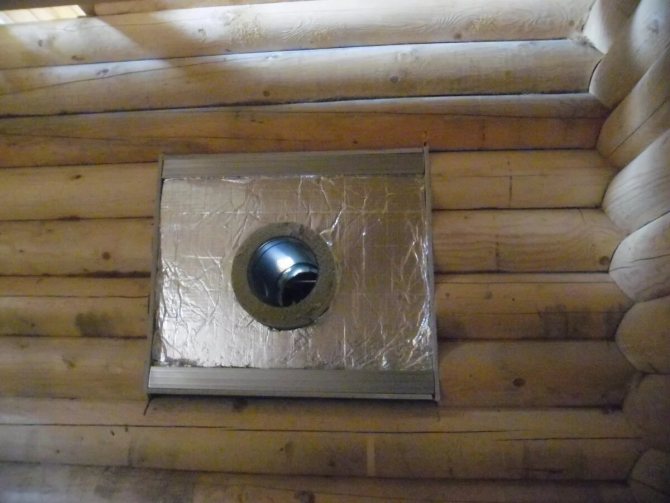

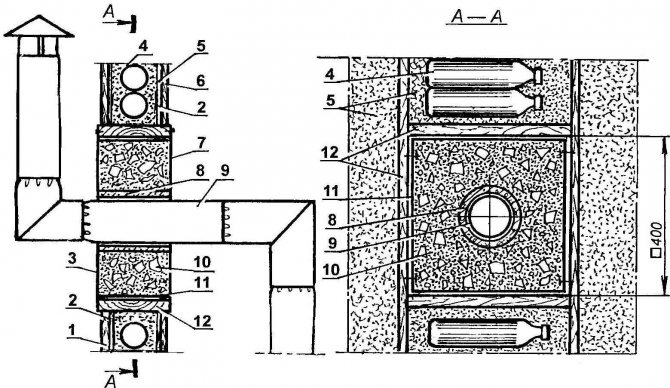

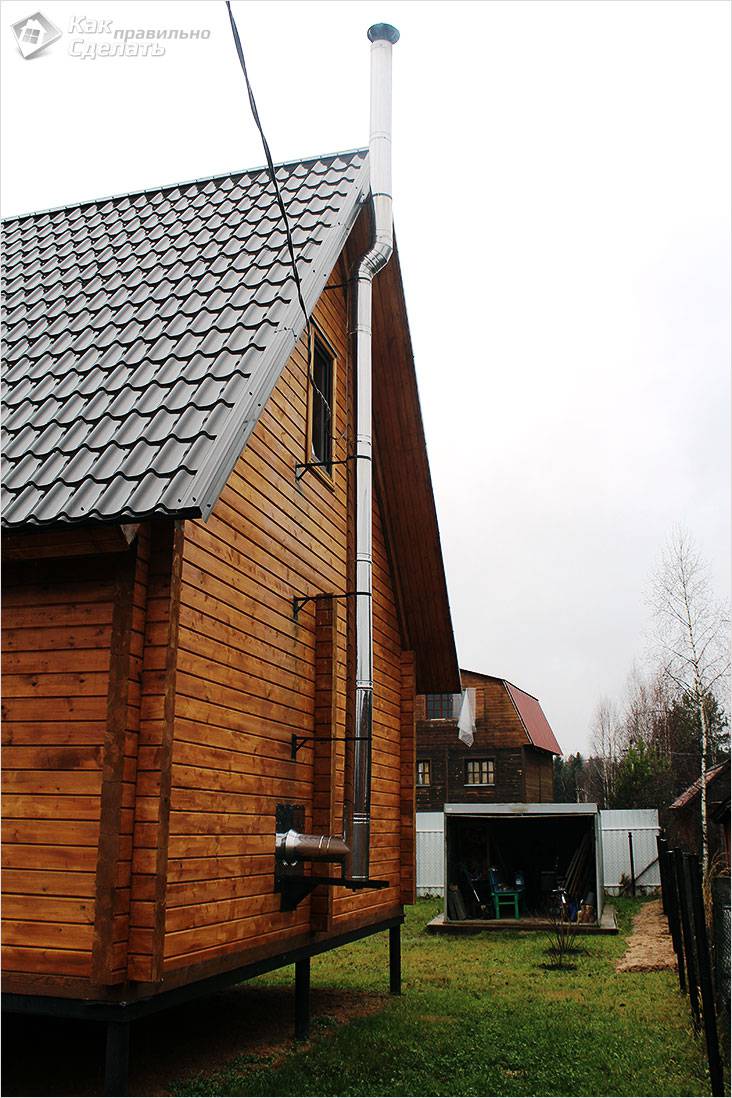

Деревянная стена

Принцип монтажа через деревянную стену схож с тем, который был описан выше, но есть некоторые меры предосторожности, которые важно соблюсти.

Изготавливается отверстие, диаметр которого должен быть рассчитан таким образом, чтобы от центральной трубы, которая будет максимально разогрета, до горючего материала было расстояние минимум 450 мм.
Для того чтобы безопасность была на максимальном уровне, лучше всего для вывода применять сэндвич панели.

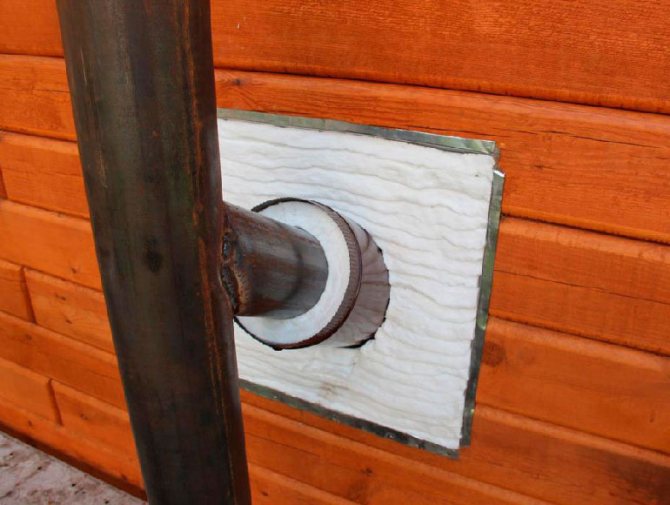

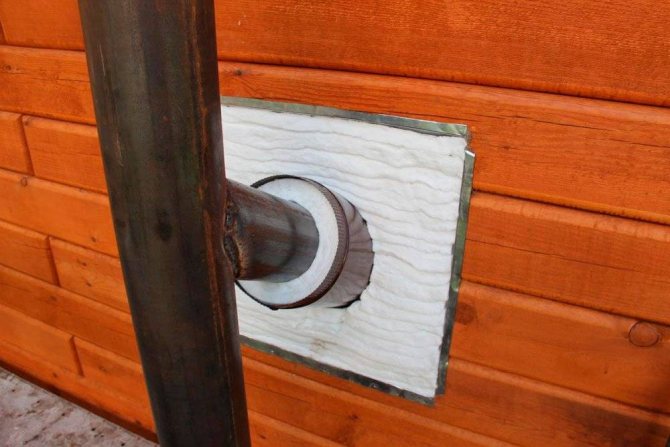

Пространство вокруг трубы заполняется базальтовым утеплителем. Он очень устойчив к температуре. Наивысшее значение достигает 1000ºC.
Предусмотрите наличие шибера (заслонки), которую можно будет закрывать в летний период времени или, когда система не используется.

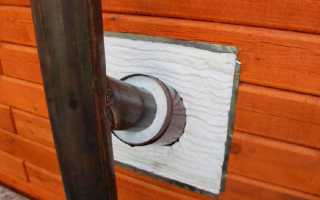

Снаружи и изнутри набивается лист оцинкованной жести или нержавейки, который будет удерживать вату внутри.
При креплении трубы к стене необходимо соблюдать зазор от 10 см, чтобы обеспечить пожаробезопасность.
Обязательным условием будет установка искрогасителей.

Сэндвич-трубы

Если вы хотите совсем не переживать из-за того, что будет плохая тяга, то можно предусмотреть наличие дефлектора. Это специальный зонтик, который устанавливается на верхушке трубы и способствует большему перепаду давления. Есть такие варианты, которые сами поворачиваются по ветру и поток тянет дым за собой.

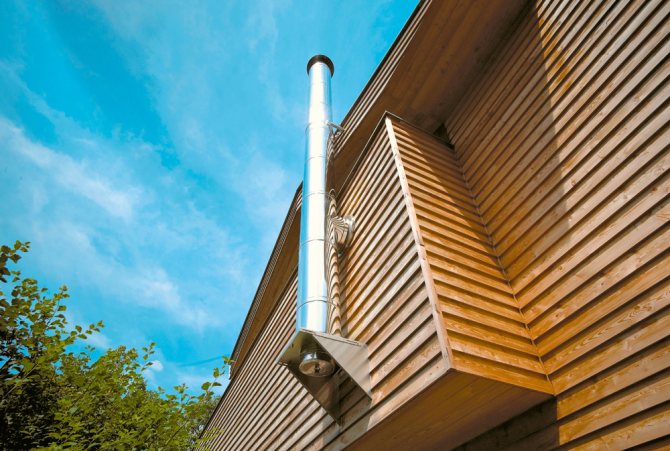

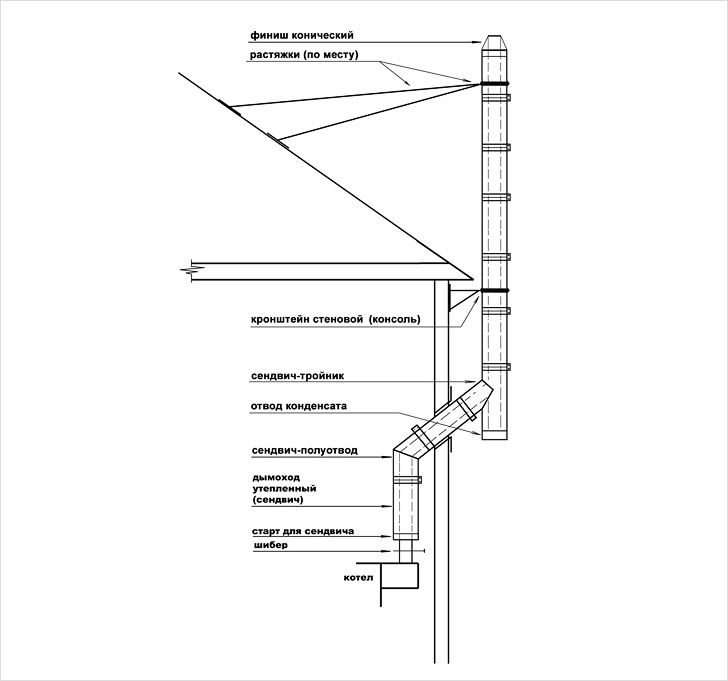

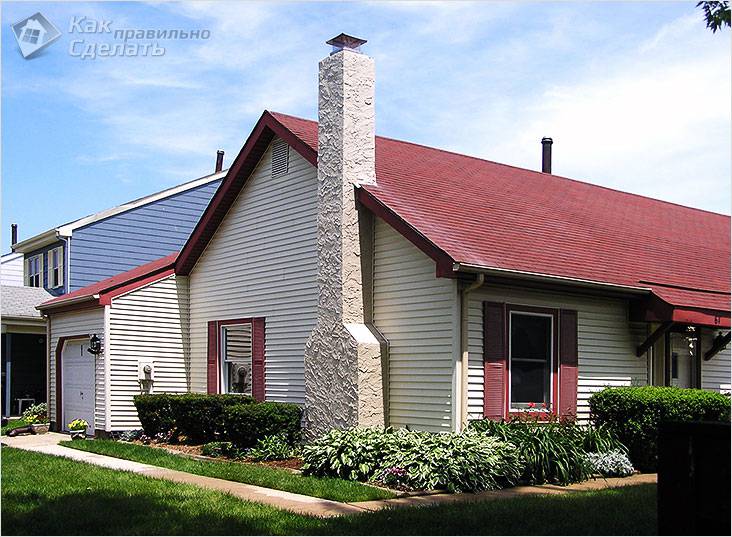

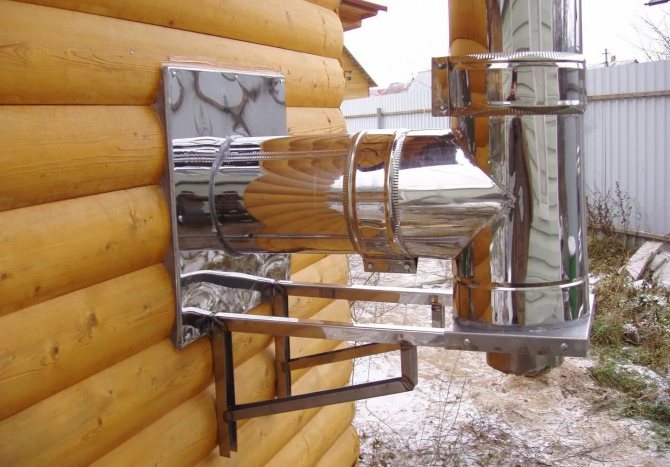

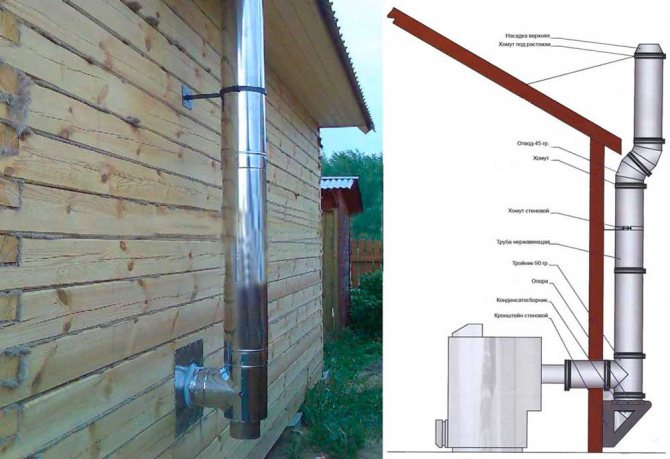

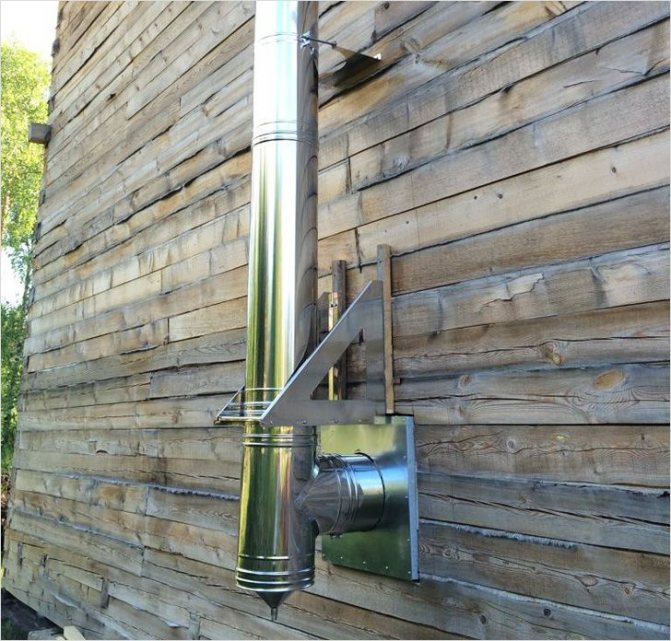

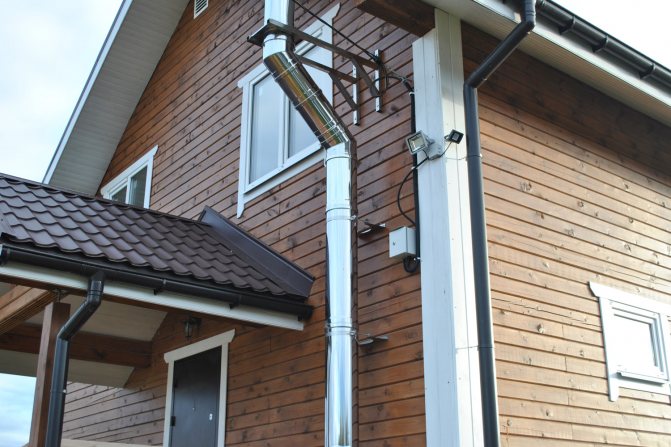

Уличный пристенный дымоход

Таким способом трубу можно вывести как в бане, так и в гараже. Перед тем как сделать все это, очень важно произвести скрупулезные расчеты, чтобы не прогадать с размерами и высотой. Не экономьте на материалах. В конце концов, от надежности всей конструкции может зависеть как ваша жизнь, так и жизнь ваших близких.

Установка

Установка дымоходов своими руками вполне возможна при соблюдении требований нормативной документации, изложенных выше. Конечно, это работа не для новичка, но если Вы живете в частном доме, то волей-неволей придется научиться ремонтным и монтажным работам.

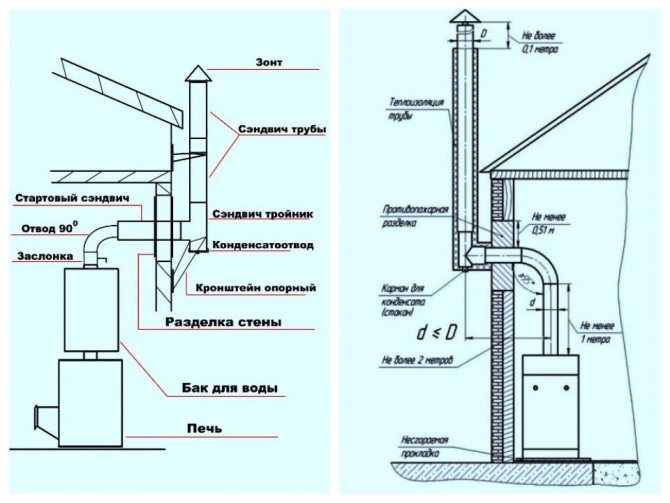

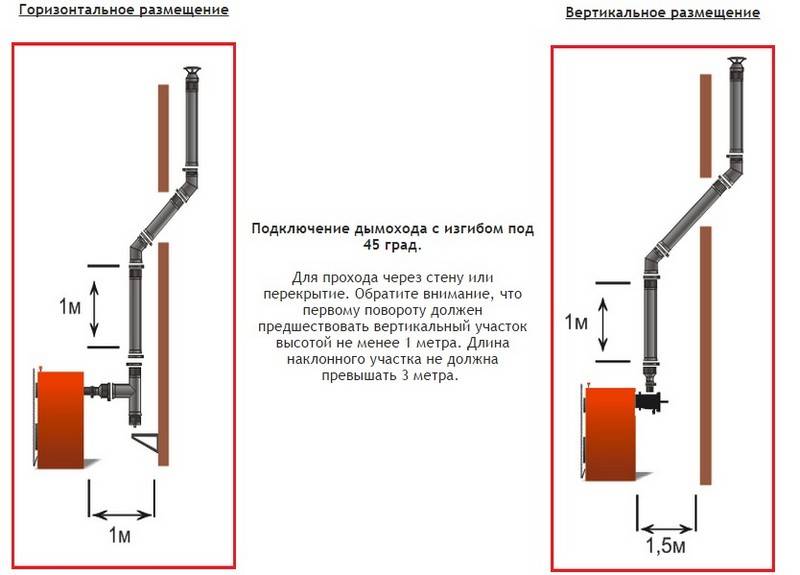

Чертежи

До начала монтажа и закупки материалов необходимо начертить чертеж или хотя бы схему, тщательно продумать все нюансы и нормативные требования к расположению элементов, определиться с количеством и составом необходимых комплектующим.

Размеры

Длину трубы рассчитывают с учетом нормативных требований и высоты кровли (см. выше), но она не должна быть меньше, чем 5 м. Следует иметь в виду, что чем выше дымоотвод, тем больше должна быть толщина теплоизоляционного слоя, иначе охлаждение отходящих газов будет приводить к уменьшению и даже опрокидыванию тяги.

Диаметр принимается в соответствии с паспортом теплогенератора. Если диаметр выходного патрубка у котла нестандартный, то выбирают ближайший больший диаметр трубы. При устройстве самодельной или кирпичной трубы диаметр должен соответствовать нормативам (см. выше).

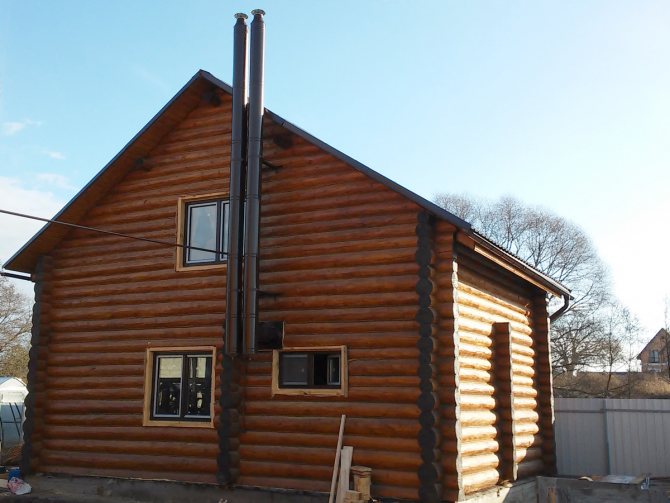

Подбор места для выхода через стену

Бывают разные виды стены – фронтальная и боковая. Боковая стена находится со стороны скатов кровли и под свесами кровли, на нее льется вода с кровли (или на ней расположены водосточные желоба). Над фронтальной расположен небольшой выступ кровли, вода с крыши на нее не попадает.

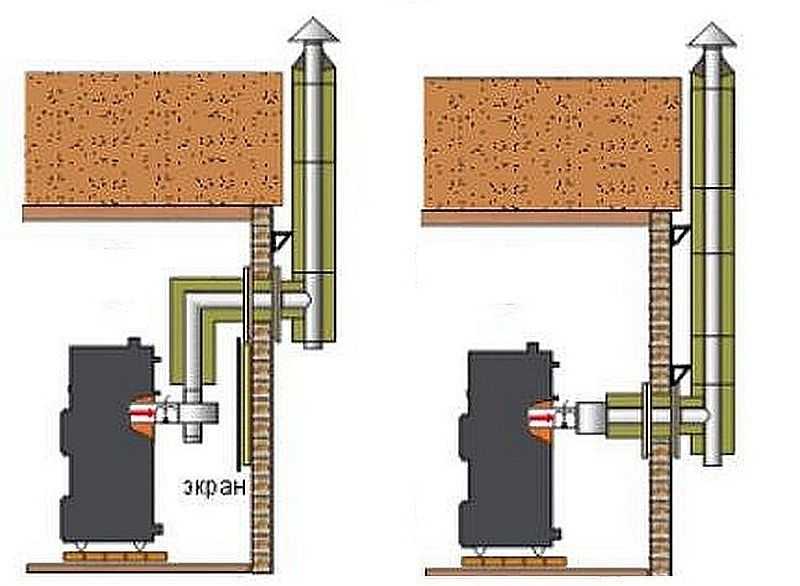

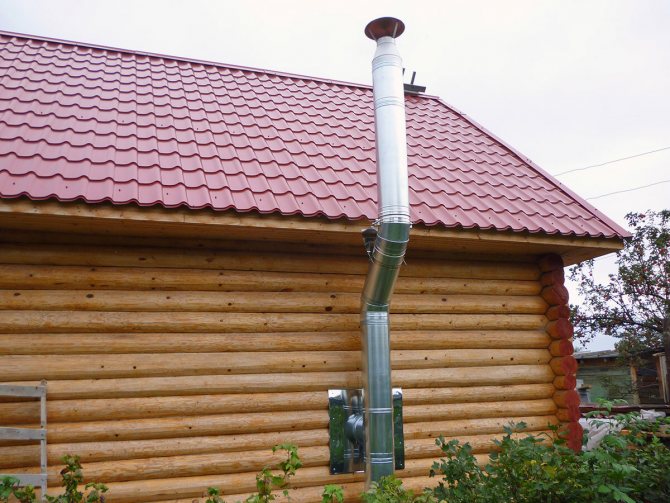

Идеальный вариант выхода дымохода из сэндвич-труб через стену – через фронтальную стену и таким образом, чтобы сверху по вертикали не находились окна, балкончики и другие препятствия, которые придется огибать.

Вариант, когда дымоотвод прокладывается вдоль боковой стены, хуже – придется проводить конструкции через свес кровли и громоздить вокруг систему водоотлива.

(Вода, льющаяся на дымопровод со ската кровли, уменьшает срок гильзы сэндвича, особенно оцинкованного, может привести к намоканию/замерзанию утеплителя, повышению теплопроводности сэндвича, уменьшению тяги; нагреву и даже загоранию стены дома).

Любые огибания окон и других препятствий уменьшают тягу в борове.

Но иногда можно отступить от стены, обогнуть свес кровли и не делать проход сквозь конструкции свеса:

Проход дымохода с круглым сечением

Если выбор был сделан в пользу трубы с круглым сечением, то обычно для обеспечения плотного примыкания ее к кровле и устранения риска протечек и теплопотерь используются произведенные на предприятиях специальные разделки с круглым сечением. По внешнему виду они напоминают гофрированные манжеты, оснащенные широкими полями. Изготавливаются из резины, но особой – термостойкой, синтетической. Также в продаже имеются и алюминиевые разделки. Удобство их использования заключается в том, что они легко повторяют волнистый профиль металлочерепицы и могут быть закреплены как при помощи крепежных элементов, так и за счет клеевых составов.

Уплотнитель для дымохода

В проходке из синтетической резины вырезается отверстие, на 20% меньшее, чем диаметр самой трубы. Далее она натягивается на саму трубу (для облегчения процесса можно воспользоваться мыльным раствором, нанесенным на трубу). После этого резиновое изделие прижимается к кровле и фиксируется на ней герметиком и кровельными саморезами с шагом около 3,5 см.

Переход с кирпичного канала на металлический может понадобиться и при устройстве нового дымоотвода, и при ремонте старого

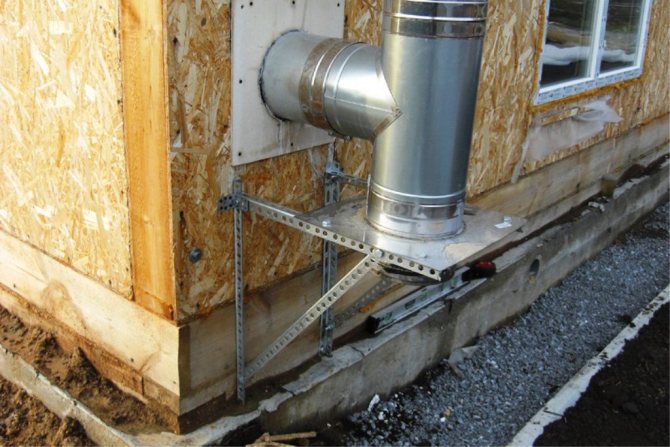

Монтаж

Начинают монтаж труб с разметки места прохода через стену. К патрубку теплогенератора всегда крепят горизонтальную монотрубу без утеплителя – температура отходящих газов в этом месте высока, утеплитель просто спечется и будет деформировать трубу.

Длина горизонтальной части не должна превышать 1 м. Затем крепят переходной элемент на сэндвич. Модули при монтаже просто вставляют одна в другую. Все стыки элементов стягивают специальными обжимными хомутами.

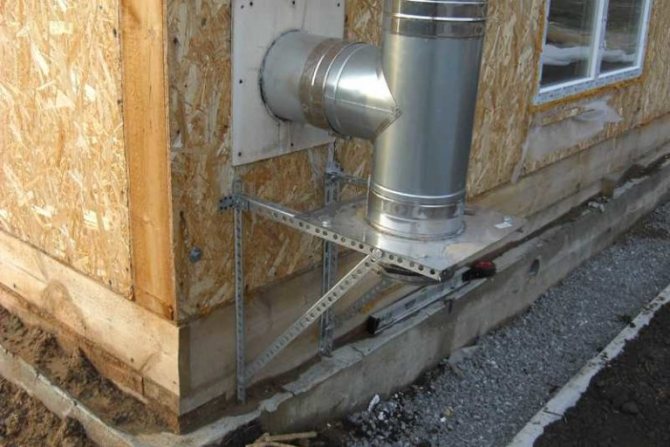

Затем делают проход через стену, монтируют тройник (по нему конденсат беспрепятственно стекает в емкость), присоединяют элемент с ревизией, элемент с емкостью для сбора конденсата, заглушку.

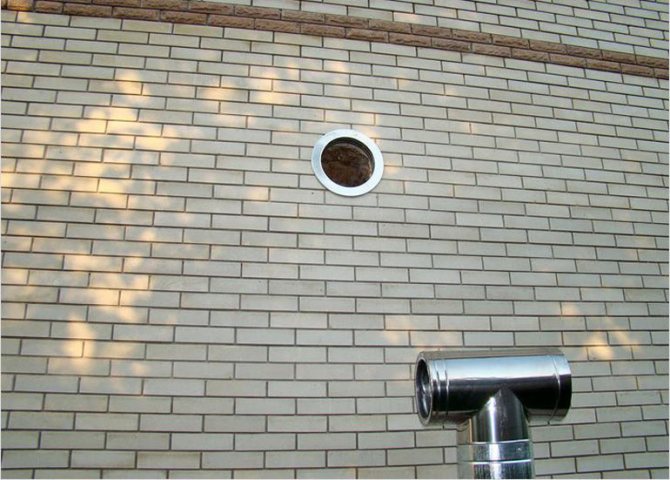

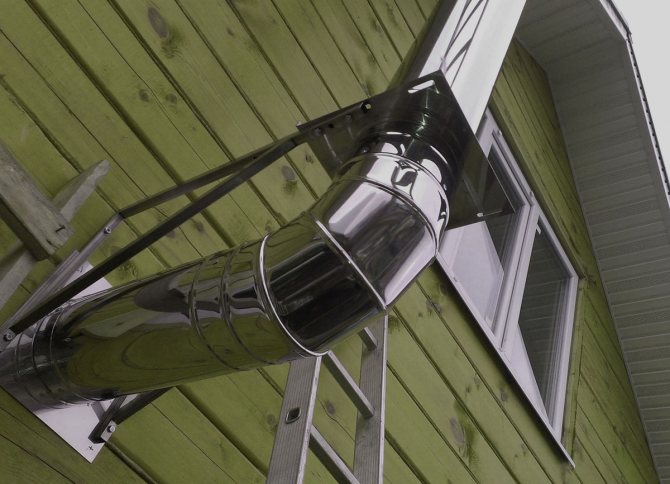

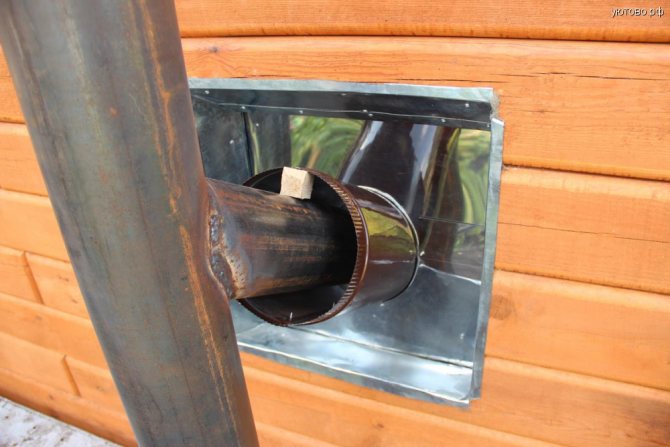

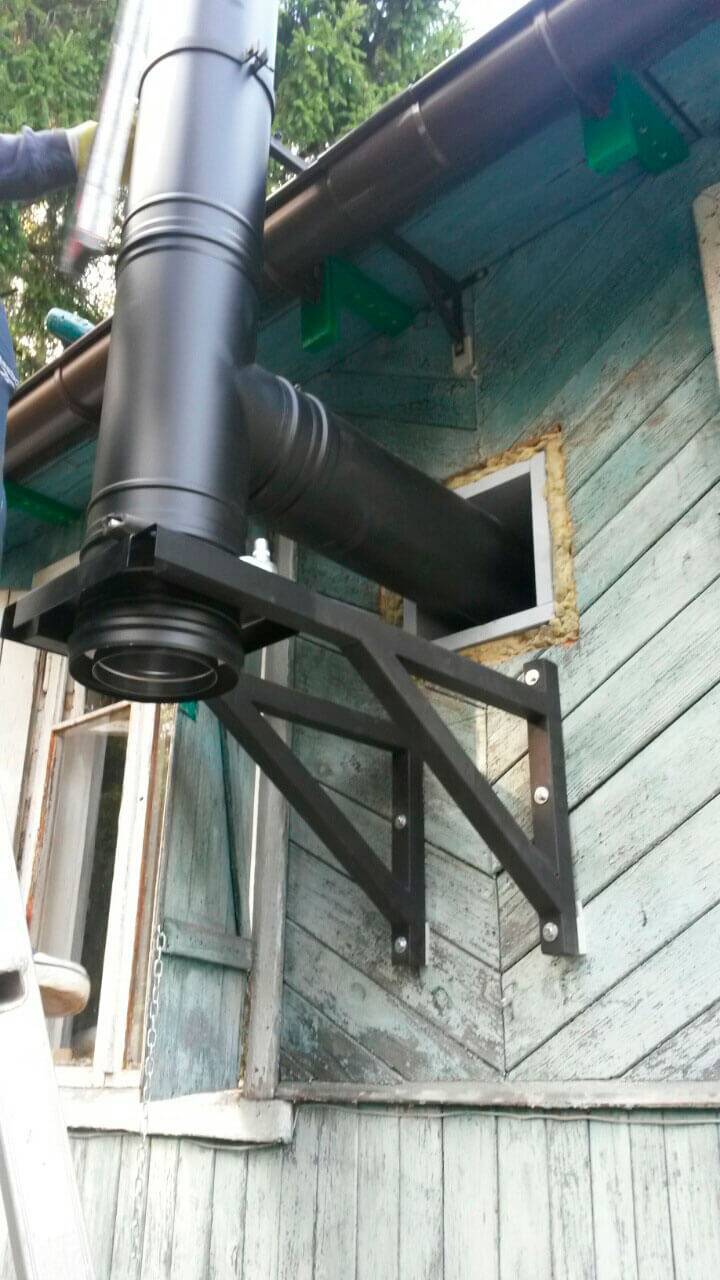

Устройство отверстия

Перед тем, как вывести дымоход через стену, просверливают отверстие в стене. Для этого применяют мощные перфораторы со специальными насадками больших диаметров, не просверливающие, а как бы вырезающие кусок стены. В деревянных стенах отверстие можно выпилить.

Чтобы каждый монтажник не изобретал узлы и элементы для прохода дымохода через стену, конструкторы придумали специальный проходной узел.

На стену устанавливают специальный стальной фланец с патрубком или коробом внутри стены – сначала наружную часть, проводят через него трубу, вымеряют расстояния, чтобы труба проходила строго горизонтально и по центру патрубка, закрепляют трубу.

Крепят наружный фланец, заполняют пространство между патрубком и стеной утеплителем. Затем крепят внутренний фланец. Фланец снаружи (да и внутри также) по периметру герметизируют термостойким герметиком.

Изоляция герметиком со стороны улицы должна быть еще и водостойкой – чтобы осадки не попадали в зазор и утеплитель, и не служили причиной замокания стены и подгнивания древесины.

Советы специалистов

Перед покупкой необходимых материалов для обустройства наружного дымохода определяется мощность оборудования. Она влияет на диаметр труб. Ещё можно воспользоваться такими советами специалистов:

если отопительное оборудование оснащено принудительной тягой, то необязательно наращивать вертикальный участок конструкции, достаточно вывести горизонтальную трубу;
слишком длинный горизонтальный участок способствует замедлению дымового потока (значение не должно превышать 1-1,5м);

Правила монтажа труб дымоходаИсточник krovgid.com

Ревизионные отверстия обустраиваются не только на наружной части конструкции, но и на внутреннем горизонтальном элементе.

Возможные ошибки

Самые серьезные ошибки при монтаже сэндвич-труб – это монтаж на маленьком расстоянии от стены, отсутствие утепления в месте прохода сэндвич-трубы через стену, сборка элементов по дыму. Дымоход в стене деревянного дома требует особо тщательной изоляции пространства между трубой и стеной.

Важно при монтаже контролировать, чтобы на стыке труб было достаточное количество утеплителя – неплотное утепление приведет к нагреву наружной части трубы со всеми опасными последствиями.

Стыки не должны находиться в месте прохода трубы через стену и свес кровли.

Важно также надежно и строго вертикально закрепить конструкцию.

Особое внимание креплениям для дымохода к стене следует уделить в том случае, если поверхность стены утеплена пенополистиролом или минватой – дюбеля должны быть достаточно длинные и входить в несущую конструкцию (не в штукатурку!) стены не меньше, чем на 60 мм.

Если труба проходит через боковой свес кровли, обязательно устанавливаем отлив, чтобы осадки со ската не попадали на сэндвич (они могут намочить утеплитель). На фронтальном фасаде также стоит закрыть место прохода трубы через выступ покрытия крыши отливами (хотя в таком случае часто труба проходит, не задевая покрытие).

Две стороны медали

Расположение дымохода внутри стены более привычно и позволяет скрыть ненужные коммуникации, но наружная установка несет в себе много положительных моментов:

Повышенная пожаробезопасность. Бывают случаи, когда происходит воспламенение накопившейся сажи. Она горит при температуре +1200ºC. Такой жар не выдерживает никакой материал, кроме керамики. Если такое происходит с трубой, которая вмурована в стену, то пожара не миновать. Если похожая ситуация сложится с внешней конструкцией, тогда последствия будут не такими катастрофическими.
Отсутствие задымления. Со временем система отвода отработанных газов может приходить в негодность и дым начинает просачиваться через щели и попадать в помещение. Такого не произойдет, если канал находится на улице.
Экономия полезной площади. Внутреннее расположение дымохода подразумевает то, что он будет занимать определенное жилое пространство.
Возможность монтажа после завершения строительства.
Отсутствие необходимости вмешательства в целостность кровельного покрытия.
Преимущество вывода на большую высоту для улучшения тяги.

Кронштейн для дымохода
К недостаткам можно отнести:

Значительную парусность при большой высоте.
Необходимость дополнительного крепежного материала.
Важность правильного утепления трубы.
Значительные теплопотери.
В некоторых случаях вид дымохода стилю здания.

Важные недостатки монтажа дымохода через стену

При замерзании скопившегося конденсата возможны разрывы металла, разгерметизация. Когда уменьшают выходной канал, чтобы не делать в стене большое отверстие, тяга будет недостаточной, КПД печи снизится.

Когда дымопровод идет через толщу стены, снаружи здания следует собирать систему по конденсату, иначе влага будет попадать внутрь гильзы, эффективность изоляции значительно снизится.

Когда дымопровод идет через толщу стены, снаружи здания следует собирать систему по конденсату, иначе влага будет попадать внутрь гильзы.

Сделать самому или на заказ?

Самому можно сделать только кирпичный дымоход или конструкцию из утепленной однослойной стальной трубы.

Но кладка ровных и красивых стенок кирпичной трубы сложнее, чем кладка просто кирпичной стены, и у Вас должны быть навыки опытного каменщика. Однослойные трубы придется утеплять, качество самостоятельного утепления намного хуже, чем у готовых труб заводского изготовления.

Самостоятельно можно смонтировать дымовую трубу из керамики и сэндвич-труб. Изготовить элементы таких дымопроводов самостоятельно невозможно – зато промышленность выпускает множество модулей, позволяющих собрать трубопровод любой конструкции.

Вопрос о том, смонтировать трубу самому или нанять бригаду профессионалов, достаточно сложен.

Монтаж дымохода – достаточно сложная работа, и стоит подумать и внимательно оценить свои возможности: имеется ли возможность взять сборные леса или подмости соответствующей высоты, будут ли у Вас помощники, есть ли у Вас навыки монтажа строительных конструкций, как Вы реагируете на высоту.
