Канализационная система в квартире своими руками. Канализация в квартире требует тщательного подхода как во время установки, так и во время выбора материалов изделий, при подборе необходимых диаметров. При правильном проведении монтажа канализации, подборе подходящих размеров труб, то оборудованный трубопровод прослужит несколько десятков лет.
Монтажные работы могут проводиться специалистами либо трубопровод устанавливают своими руками.
Этапы монтажа канализации в квартире

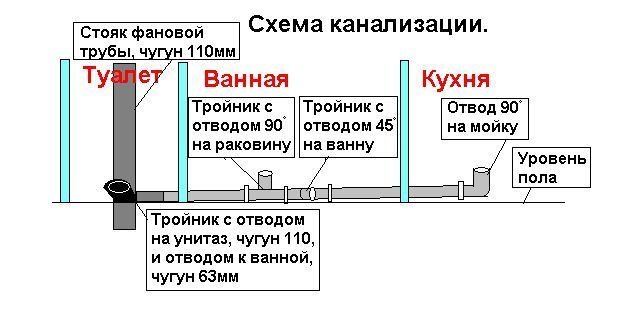

Составление схемы

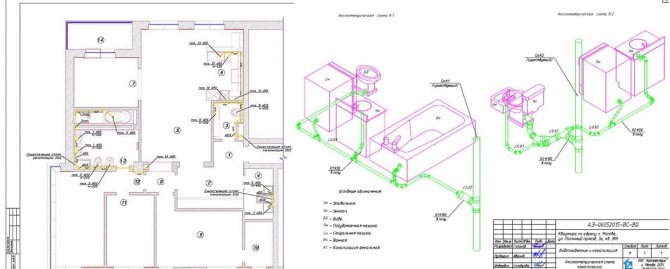

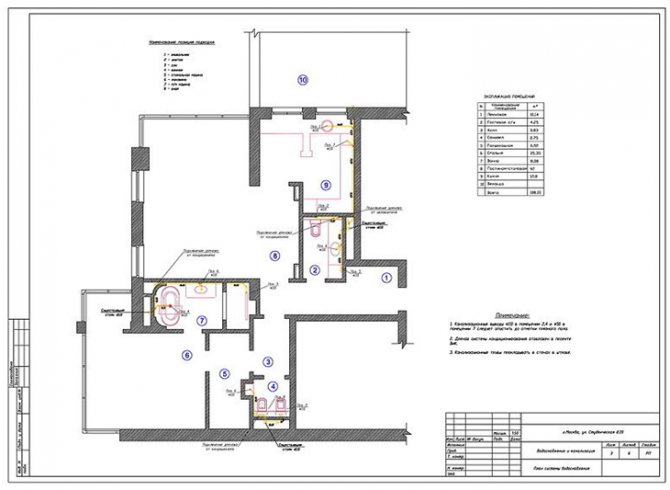

Перед походом в магазин и началом работ обязательно нужно нарисовать схему установки всего оборудования. Если канализационная система работает исправно, достаточно просто перерисовать то, что уже есть. Если же расположение элементов, материал или диаметр поменяются, попросите специалиста проверить схему, это будет стоить дешевле, чем исправление ошибок в уже смонтированной системе.
Неправильный угол наклона труб приводит к быстрому засорению канализации. Многие ошибочно думают что, чем больше этот параметр, тем лучше стекают все отходы. Но для правильной работы системы необходимо создать эффект самоочищения, чтобы жидкие нечистоты смывали более твердые. Чем тоньше диаметр, тем угол наклона должен быть больше. Чтобы создать нужный угол, делают вертикальный отрезок трубы до нужного уровня. Несколько конкретных значений:

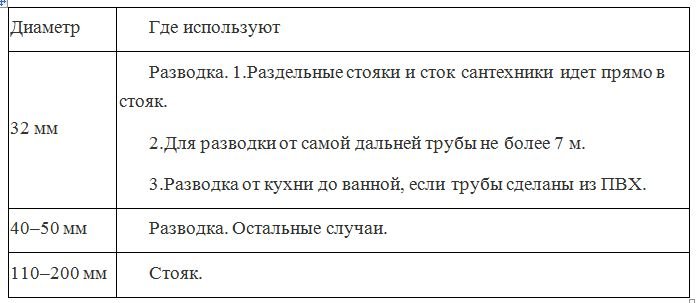

Еще сведения, чтобы верно выбрать нужный диаметр для каждого отрезка.
Следует учесть несколько деталей:
- Угол в горизонтальной плоскости не должен превышать 120 градусов.
- Жесткий подвод для сифона не должен быть больше 1,5 м, а гофрированный 0,8 м.
- Обязательные элементы на схеме: месторасположение центрального стояка, все фитинги и отводы, указания размеров и расположения относительно стен.
- Если трубы проходят через помещения, кроме ванной комнаты и кухни, рисуем их тоже.
- Для подключения стиральной и посудомоечной машины не нужно соблюдать угол наклона, так как вода удаляется из этих приборов с дополнительным усилием.

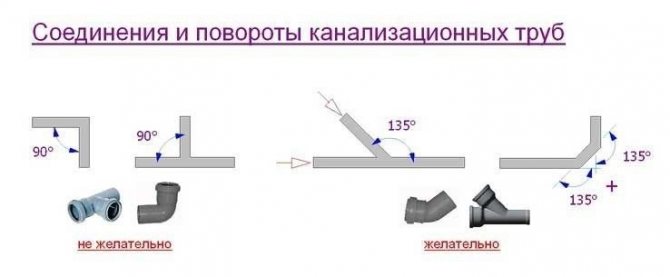

- Лучше избегать прямых углов, из-за них засоры будут происходить чаще.

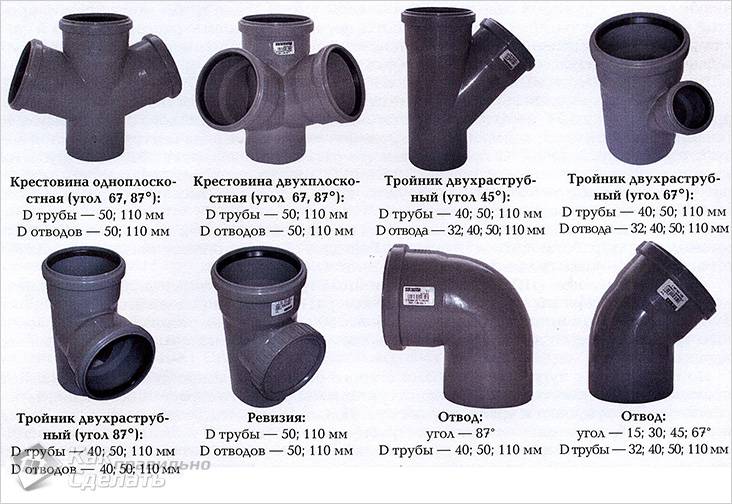

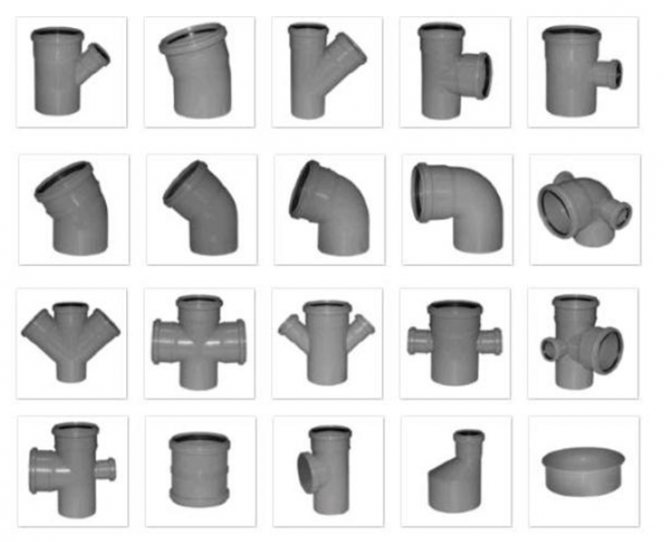

Покупка необходимых деталей

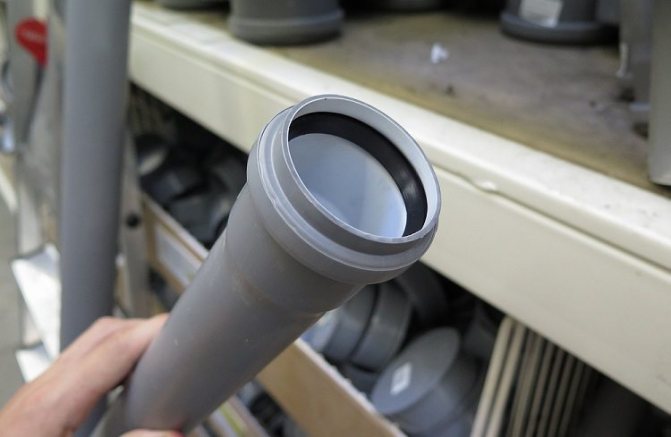

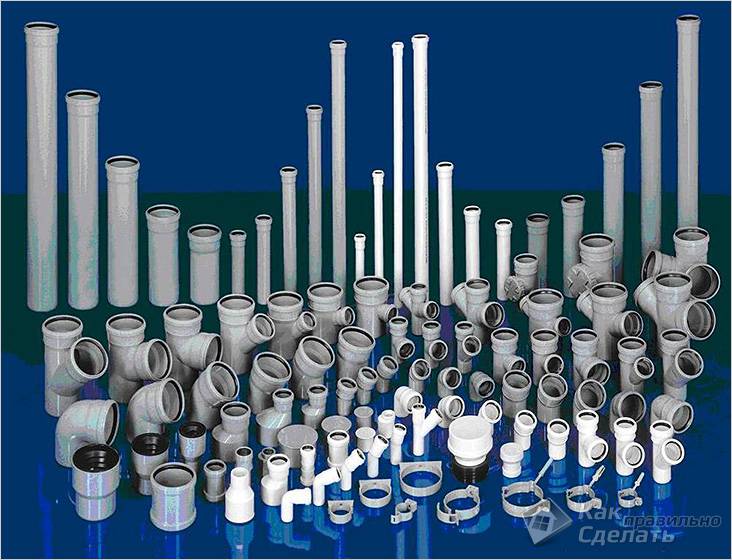

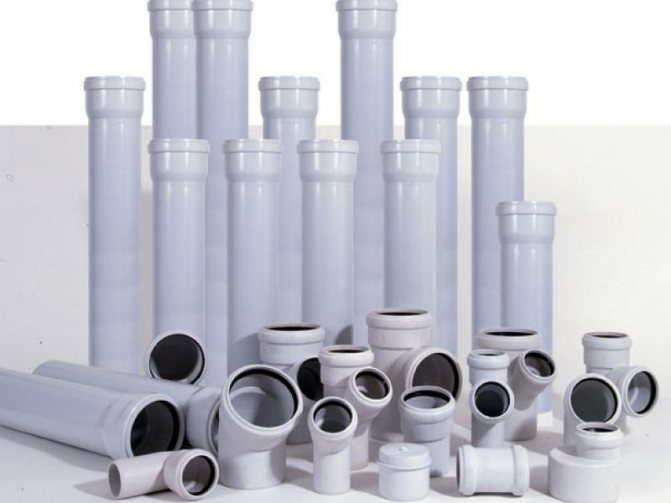

Обратите внимание на вид пластика, из которого сделаны трубы. Сейчас особенно популярны три вида.

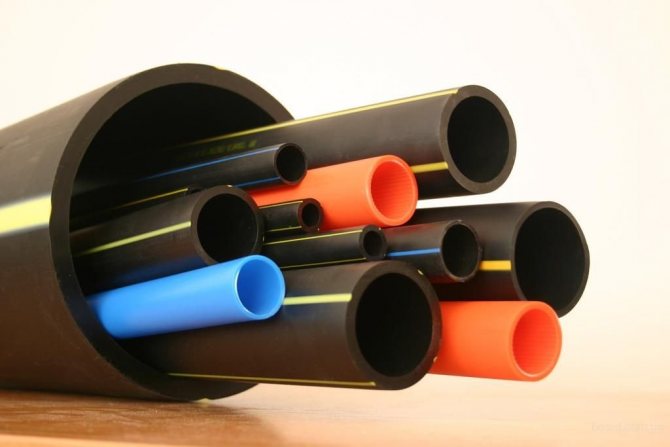

- Полиэтилен. Дешевый, но он не полностью герметичен и плохо переносит высокие температуры. Не рекомендуем использовать его.
- ПВХ. Выдерживает температуру до 80 градусов. Чистить его можно только ультразвуком и вантузом, зато стоит недорого, и имеет низкое гидравлическое сопротивление.
- Полиизопропилен. Прочен и термостоек. Можно чистить тросом и любой химией, кроме концентратов щелочей и кислот.
При работе пластиковые трубы шумят, поэтому заранее подумайте об изоляции. Для полиизопропилена подойдет любой нейтральный герметик, а для ПВХ используют только силикон.
Выбирайте трубы нужной длины, чтобы потом их не обрезать. Иногда даже стоит изменить схему, чтобы сэкономить время работы и материалы.
Подготовка к монтажу
Чтобы избежать неприятностей во время демонтажа и установки канализационной системы сделайте все нижеперечисленное.
- Предупредите соседей сверху и снизу, чтобы они не пользовались унитазом и водой.
- Организуйте отключение кранов стояков в подвале.
- Стены и пол туалета или ванны прикройте полиэтиленом.
- Выберите одежду, которую не жалко будет выбросить.
- Укрепите стояк в верхней части. Рекомендуется монтировать 2 полухомута на анкера, диаметром более 12 мм.
- При работе с сантехникой всегда образуется много грязи, поэтому запаситесь мусорными мешками.
Сначала примерьте трубы, обратите внимание на все трудные места для установки, составьте план работ. Обозначьте на стенах места соединения труб и установки анкеров, чтобы было удобнее монтировать систему.

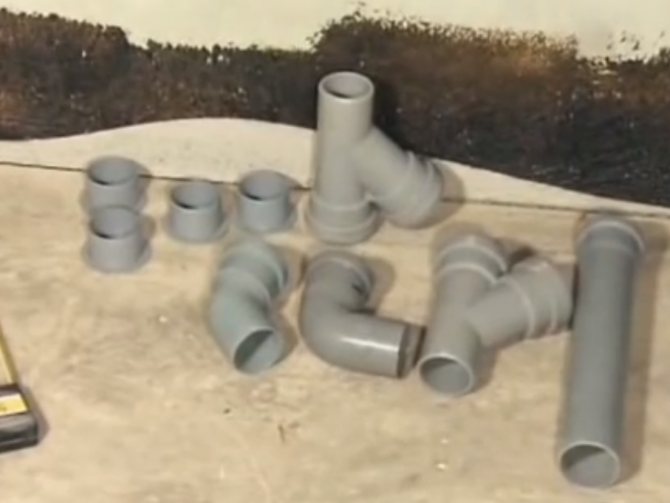

Попробуйте собрать весь трубопровод, просто соединяя вместе его детали. Обрежьте трубы до нужной длины, оставив 10‒15 мм в запасе со свободной стороны. Используйте стусло и ножовку, соблюдайте угол 90 градусов, иначе вы не добьетесь полной герметичности.
Общие сведения
Правила, которые необходимо учитывать при монтаже канализации. Для верной подготовки необходимых элементов во время установки канализации, нужно разобраться в основных принципах работы системы. Для начала необходимо учитывать угол наклона, для поддержания давления в центральном стояке выше окружающего. Если баланс давления будет нарушен, то запахи из трубы могут проникнуть в квартиру, либо накопленные стоковые газы будут способствовать выталкиванию нечистот из сифона.

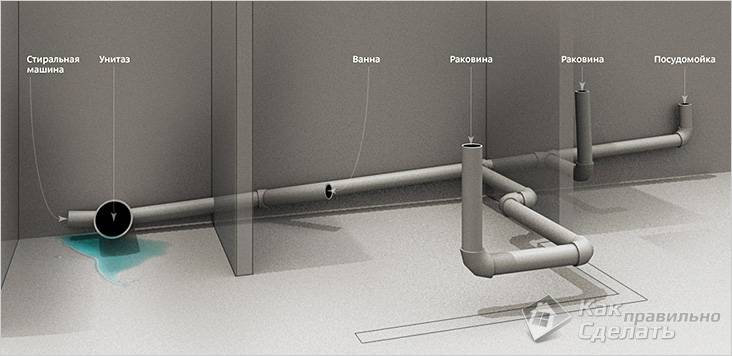

Для чего необходим угол наклона. Уклон канализационных труб должен соответствовать нормам, чтобы обеспечить самотек стоков к стояку. Если слишком увеличить уклон труб, то вода будет транспортироваться с большой скоростью, грязь с силой будет ударяться о стенки труб, оставляя отложения.
Внимание! Необходимо четко придерживаться угла наклона элементов конструкции, чтобы избежать в дальнейшем засоров внутри системы.

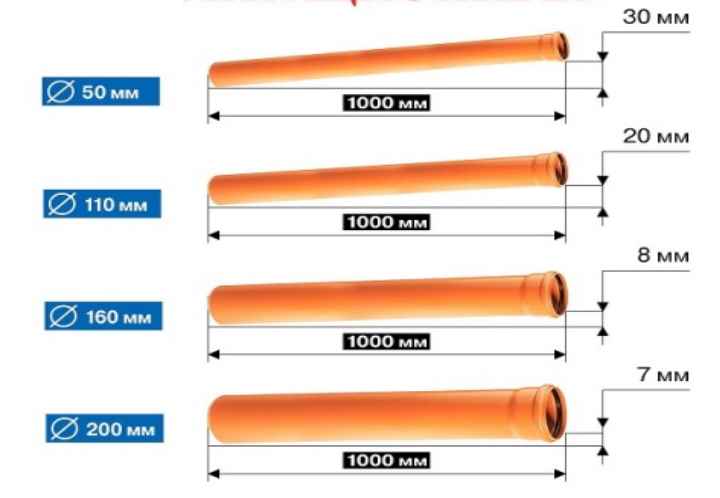

Наклон напрямую зависит от сечения используемой трубы:
Читайте также:
-
1.для труб с сечением в 50 миллиметров угол будет равен 30 миллиметрам на метр погонный трубы. - 2.если трубы, имеют диаметр 110 миллиметров, то уклон составит 20 миллиметров на метр погонный.
- 3.при ста шести десятимиллиметровых трубах уклон равен 8 миллиметрам на метра погонный.
- 4.Если сечение трубы 200 метров, то угол наклона равен 7 миллиметрам на метр погонный.
Внимание! Максимальный уровень наклона не должен превышать 15 см на метр погонный трубы. В качестве исключения служат трубы для подведения к унитазу, если их длина не более полутора метров. Необходимо предупредить соседей.
На время проведения работ, стоит предупредить соседей по стояку о предстоящих неудобствах, ведь надо будет отключать воду. Лучше привлечь сантехников для перекрытия воды в подвале, чтобы наверняка обезопасить себя от возможного затопления.
Монтажные работы следует проводить в будни в рабочее время, когда жильцы отсутствуют дома.
Как обезопасить квартиру от возможной утечки воды. Иногда соседи забывают, что пользоваться канализацией нельзя, поэтому могут возникнуть чрезвычайные ситуации.
Чтобы обезопасить дом от последствий затопления, необходимо:
1.обклеить пленкой пол со стенами, обработав соединения скотчем.
2.санузел заранее очистить, демонтировав унитаз.
3.надеть спецодежду в виде дождевика, резиновых сапог, каски с защитным стеклом.
Внимание! Использование каски необходимо в любом случае, так как во время работы над головой будет нависать труба из чугуна.

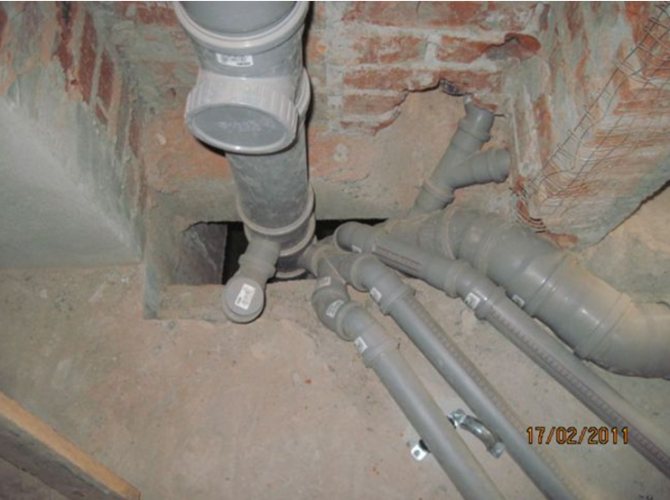

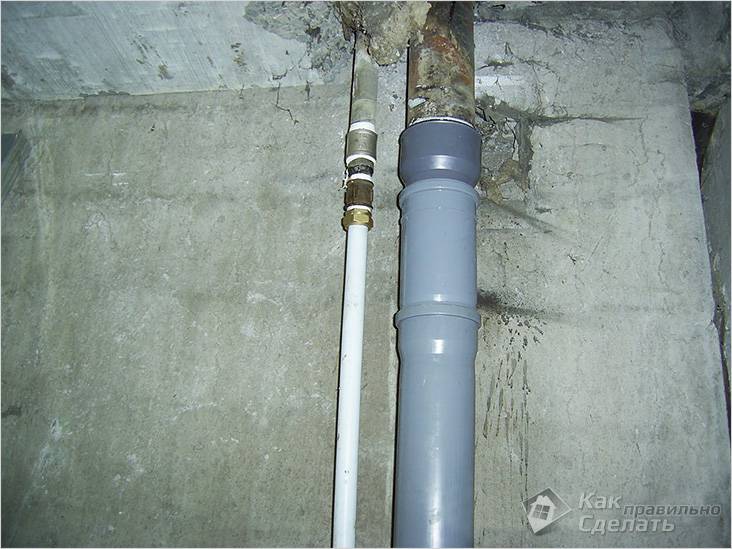

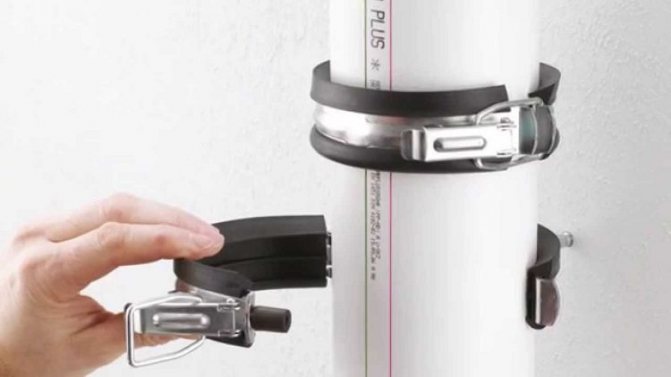

Как закрепить центральный стояк. Если тщательно установить верхнюю часть стояка, то это половина успеха в оборудовании всей канализационной системы.
Фиксируя канализационный стояк, стоит соблюдать следующие правила:
- 1.Под потолком с двух сторон стояка установить костыли, имеющие диаметр от 12 миллиметров.
- 2.Зафиксировать костыли стоит, применяя раствор, либо с помощью шпилек, оснащенных цангой из металла.
- 3.Полухомутами укрепить центральную трубу.
Под полухомутами следует проложить уплотнительные прокладки. Шпильки устанавливаются в проушины, поэтому специально для этого сверлят дырки. Все скобы скрепляются со шпильками на гайки. Гайки утягивают по очереди, во избежание давления на трубу сбоку.
Стояк крепят к стене, используя несколько хомутов и скоб. Если между стеной и стояком нет пространства для хомута, то в стене проделывают канавку.
Внимание! Чугун подвержен деформации при сильном механическом воздействии, поэтому во время работ, стоит быть очень осторожными.
-
Читайте также:
Демонтаж
При замене пластиковых труб на новые, изготовленные из того же материала, их можно просто вынуть. Если же нужно демонтировать чугун, придется использовать болгарку с алмазным напылением. Профессионалы иногда используют молоток, но при большом объеме работ, с таким инструментом вы потратите много времени. Сначала отсоединяют трубы от стен и снимают сантехнику, при этом обозначая расположение ванны, раковины и других предметов карандашом. Перед началом работ не забудьте отключить воду и предупредить соседей.
Если вы выполняете демонтаж с помощью молотка, нужно наносить сильные удары по выступающим частям, чтобы расколоть и расшатать их. Используйте защитные очки или закрывайте глаза, так как куски чугуна могут повредить глаза.

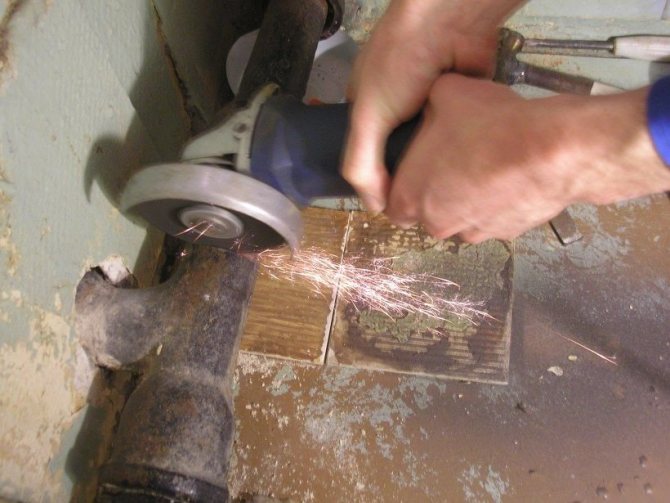

При распиле чугуна обязательно надевать респиратор, так как образующаяся пыль очень вредна для здоровья.
Начинать разбирать трубопровод следует с «тройника», места соединения квартирной канализации со стояком.
- Отсоедините трубы, ведущие к «тройнику».
- Сделайте аккуратный распил в 10 см от стояка. Обязательно используете болгарку или ножовку, так как молотком вы можете повредить важные части стояка. Иногда не получается удалить «тройник» с первого раза. Если он не поддается, делайте второй распил. Вставьте клин, зубило или плоскую отвертку. Затем аккуратно и точно ударьте. Постепенно расшатывайте трубу. В особо трудных случаях придется нагревать место стыка со стояком.
- Очистите раструб от всего лишнего. Это позволит установить новую разводную трубу качественно.
- Разберите оставшийся трубопровод.
- Заткните все отверстия тряпками. Если все сделано тщательно, можно включать воду в доме.

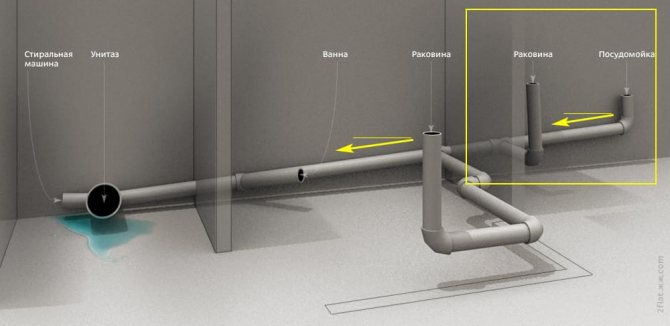

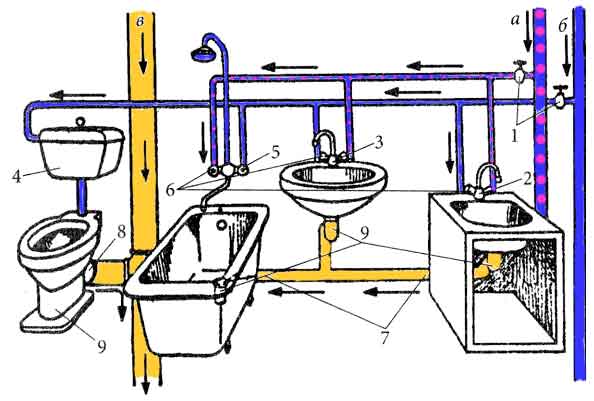

Схема подсоединения сантехнических приборов
То, на какой высоте следует расположить каждый из сантехнических приборов, в первую очередь зависит от того, на каком удалении он будет находиться от основного стояка.
Поскольку трубы разводят с равномерным уклоном вверх, то чем дальше располагается сантехника от стояка, тем выше по отношению к точке ввода нужно приподнять слив. Иногда при выполнении ремонта необходима замена стояка канализации в квартире. Лучше это сделать сразу. чем потом переделывать все работы.
В схеме, отражающей устройство канализации в квартире, можно увидеть два прибора, которым не требуется приподнимать слив над полом – это посудомоечная и стиральная машина. В них встроены центробежные насосы, удаляющие отработанную воду под напором. Точки подсоединения данных приборов к канализационной системе можно даже располагать выше напольного покрытия, на котором они установлены.
Чтобы отвод стоков был в квартире эффективным, необходимо знать, как правильно сделать канализацию в квартире и подсоединить сантехнические приборы. Например, подключать кухонную мойку и раковины нужно на высоте 50-60 сантиметров от поверхности пола, при этом сантехнику приподнимать не надо, поскольку сливы в ней располагаются на расстоянии 70-80 сантиметров от плоскости, на которой они установлены.
Монтаж

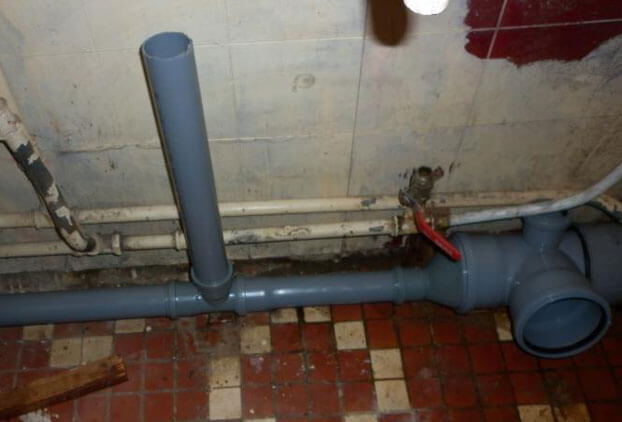

Принято начинать работу от стояка и соединять трубы с унитазом, ванной и другой сантехникой в конце.

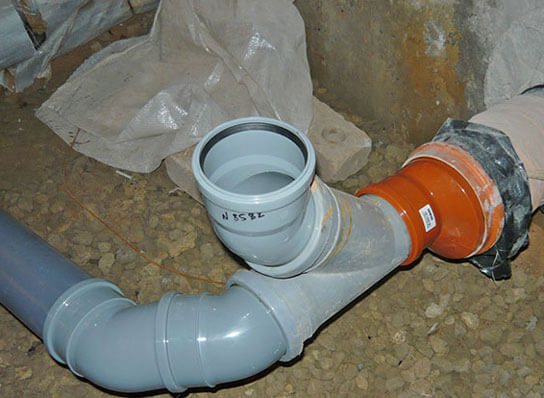

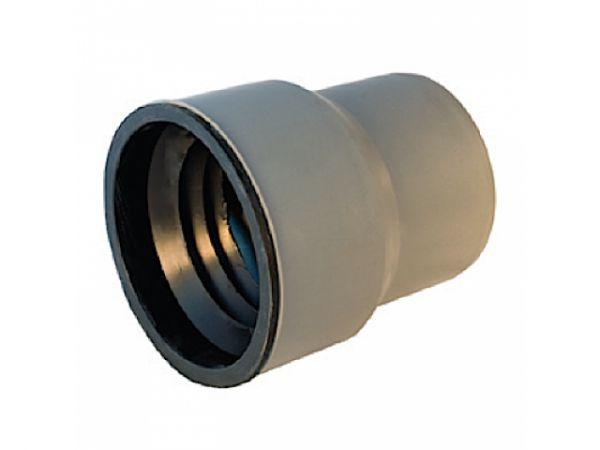

- Установите переходник от чугуна к пластику. Принцип монтажа зависит от конструкции манжеты.
- Вставьте в манжету первую секцию и проверьте, все ли на своих местах.
- Тонким слоем наносите герметик внутрь патрубка и снаружи подсоединяемой трубы. В отличие от резиновых прокладок, пластиковые тоже нужно обрабатывать. Оберните место соединения полиэтиленом. Затем выровняйте слой герметика с помощью кисти или кусочка ткани. Чтобы трубы хорошо держались, сначала нужно вставить их до полного упора, а потом отодвинуть на 10‒15 мм назад.
- Соберите всю систему, унитаз устанавливается в последнюю очередь.
- Проверьте наличие протечек.
Назначение гидрозатвора в системе
Стоки и нечистоты имеют неприятный запах, но в квартире они отсутствуют благодаря наличию гидрозатворов у сантехнических приборов. Они представляют собой водяную пробку, образующуюся в результате перепада двух труб по высоте. В трубе всегда находится вода, полностью перекрывающая ее по сечению, даже когда сантехникой не пользуются. Эта водная преграда не дает проникать канализационным газам из труб в помещение. После слива прежняя водяная пробка сменяется новой.
В том случае, когда санузлом долго не пользуются, нередко появляется неприятный запах в помещениях по причине испарения жидкости и как результат пересыхания гидрозатвора. Проблема устраняется легко: на несколько минут включают краны и сливают воду в унитаз.
Чтобы избежать пересыхания гидрозатвора, в сливные отверстия перед отъездом наливают немного растительного масла. Оно образует пленку и тем самым не дает жидкости испаряться. В унитазах и биде изначально имеются гидрозатворы.
Для подсоединения кухонных моек, душевых кабинок, ванн и раковин к канализационной системе используют сифоны, на которые возложены двойные функции:
- гидрозатвора;
- соединительного элемента между трубой и сантехническим прибором.
Решение вопроса, как сделать канализацию в квартире, относится к важному этапу подготовки к проведению ремонтных работ. Но для этого нужно иметь четкое представление о том, как функционирует канализационная система в процессе ее эксплуатации.
Способы врезки в канализационную трубу
Случаются в жизни ситуации, когда имеется необходимость присоединения дополнительной ветви к существующей системы канализации. Рассмотрим, как врезаться в канализационную трубу, если общая система собрана из пластиковых или металлических труб.
Установка тройника на металлические трубы
Для присоединения дополнительной ветки канализации к общей трубе может потребоваться установка тройника. Если канализация собрана из металлических труб работа выполняется так:
- Вырезается кусок трубы, совпадающий по размеру с длиной тройника.
- Тройник устанавливается на место разреза в виде муфты.
- Производиться заваривание швов.
Врезка в пластиковую трубу
Если же общая система собрана из пластика, осуществляется врезка в трубу без сварки:
- Подбирается отрезок трубы, на котором имеется патрубок нужного размера.
- Из этого отрезка вырезается заготовка, в которой оставляется сам патрубок и небольшая часть трубы, которая сможет перекрыть место вреза в трубе основной.
- В основной трубе при помощи корончатой насадки на дрель просверливается отверстие, которое по диаметру точно соответствует размеру патрубка на заготовке.
- Внутренняя поверхность заготовки и поверхность вокруг отверстия на основной трубе смазывается герметиком на основе силикона.
- Заготовка с патрубком накладывается на трубу и зажимается при помощи хомутов, врезка в канализационную трубу из пластика закончена.
Виды канализации
Обычно канализация в ванных своими руками в квартире или доме устанавливается в несколько этапов. Каждый этап стоит проводить учитывая определенные технические особенности, которые нужно учитывать:
- установка канализации внутренней — в этот этап входит прокладка всех канализационных элементов, которые располагаются внутри помещения, а именно подключение сифонов к канализации, раковины, холодного, горячего водопровода:

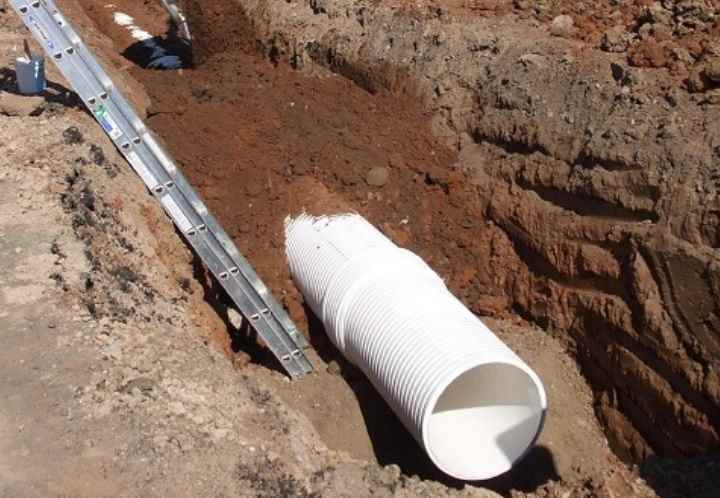

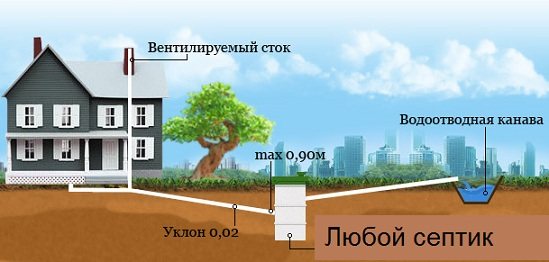

- устройство канализации внешнего типа — в этот этап входит прокладка труб, которые соединяют внутреннюю канализационную систему, слив, септик или центральную канализационную систему.
Внешняя
Внутренняя
Можно ли экономить на услуге по замене канализации?
Многие считают, что замена канализационной трубы, не такая уж сложная работа и доверить ее можно сантехнику-самоучке или никому не известной фирме, дабы немного сэкономить. Есть много организаций, предлагающих свои услуги в сфере сантехнических работ, но не каждая может выполнить их качественно и с гарантией.
Неквалифицированные сантехники допускают небрежности в работе, делают работу долго, не организованно и замена канализационной трубы в квартире превращается в «стихийное бедствие». Последствия такой некачественной работы могут быть самыми разными. Это и возможные протекания из-за не правильного соединения труб, зловония, распространяющиеся по квартире и потребность в повторном монтаже. Тогда стоимость замены канализационных труб будет намного выше.
Подготовка и монтаж канализационных труб
Монтаж труб канализации своими руками выполняется по следующему алгоритму:
- Первым делом необходимо сделать отметки, указывающие на расположение каждого элемента трубопровода. Для этого потребуется маркер.
- Чтобы канализация была герметичной, все ее элементы должны быть тщательно подогнаны и соединены. Для достижения этой цели необходимо предварительно готовить детали к соединению, а уже потом склеивать их.
- До склеивания обязательно проверяется подгонка деталей. Оптимальное состояние достигается при следующем условии: труба заходит в раструб канализационной трубы на 2/3 без проблем, а дальнейшее соединение требует небольших усилий.
- Внутренняя поверхность труб должна быть гладкой, а вот соединяемые части стоит обработать до появления небольшой шероховатости, для чего используется шлифовальная шкурка.
- Монтаж канализационных труб своими руками подразумевает использование специального клея. Чтобы клеить трубы, могут использоваться разные виды клея, поэтому необходимо знать, какой из них рекомендует производитель.
- Непосредственно перед склейкой деталей их края обезжириваются и размягчаются, для чего хорошо подходит метиленхлорид.
- Для нанесения клея используется специальный тампон, обычно идущий в комплекте с клеем. Если его нет, то можно взять обычную кисть. Сама труба намазывается толстым слоем клея, а внутренняя часть раструба – небольшим.
- Когда клей нанесен на соединяемые поверхности, фитинг надевается на трубу. Сразу оставлять детали в таком виде нельзя: сначала их нужно удерживать так, чтобы нанесенные отметки находились в нескольких сантиметрах друг от друга.
- Детали проворачиваются, чтобы отметки совпали. При правильном соединении небольшой ровный слой клея выйдет из раструба наружу.
- После совмещения деталей их нужно подержать примерно полминуты. После этого стык нужно промазать клеем, чтобы полностью заполнить соединение. В целом, на одну такую операцию уходит не более одной минуты, поэтому сборка канализационных труб своими руками не займет много времени.

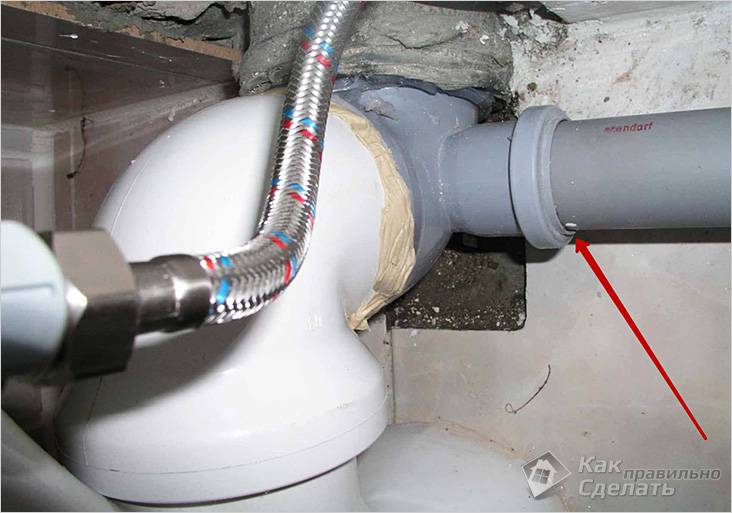

Как протестировать канализационную систему
После завершения монтажных работ нужно провести проверку получившейся системы.
Для этого используют 2 метода:
- одновременное открытие всех кранов и слив воды из бачка;
- заливка большого количество воды в раковины и унитаз.
При проверке системы под соединения подкладывают тряпку или бумагу. Намокание материала свидетельствует о наличии течи. Негерметичные участки просушивают и промазывают герметиком. После затвердевания состава тестирование проводят повторно.
