Построить карнизный свес кровли из металлочерепицы нужно будет до укладки кровельного покрытия. Защитить деревянные детали кобылок и обрешетки можно и последующей подшивкой софитов, но такой способ оказывается более трудоемким, поэтому лучше закрыть карнизы заранее, когда ничего не мешает набивке профилированной планки.
Что такое карнизный свес металлочерепицы
В просторечии его называют карнизом или концевой планкой. Профессиональные кровельщики, когда говорят о карнизном свесе металлочерепицы, имеют в виду нижнюю часть листа на скате, которая выходит за пределы периметра стен здания.
Карниз металлочерепицы — это не 50 мм поверхности, свешивающихся с карнизной доски. В состав узла свеса входят:
- Нижняя кромка листа металлочерепицы;
- Ветровая или карнизная доска каркаса ската;
- Капельник;
- Карнизная планка.
Важно! Кроме перечисленных деталей, к устройству свеса можно отнести и крюки с водосточными желобами, защитную сетку и софиты.
Все они устанавливаются на свесах под металлочерепицей и оказывают существенное влияние на долговечность и надежность кровли. Непосредственного влияния на работу карнизной планки они не оказывают, но некоторые из доборных элементов приходится устанавливать до монтажа защитной накладки, поэтому всегда приходится учитывать место их размещения и размеры доборов.
Конструкция и принцип работы
Доборные элементы делают незаметными места стыков и примыкания крыши к стенам.
Конструкция капельника
Принцип работы капельника следующий:
- влага по кровле попадает на этот элемент;
- стекая по нему, проникает в желоб, а с помощью водоотводной системы устраняется от здания.
Исходя из конструкции, капельники разделяются на виды:
- карнизные;
- фронтонные.

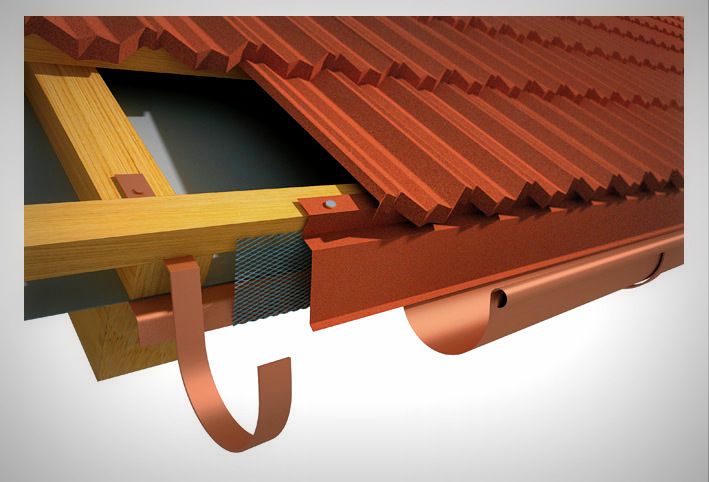

Карнизный капельник крепится по кромке кровельного свеса и защищает торцы здания. Для него годится любой материал, хотя в основном их изготавливают стальными. Внешне компонент напоминает оконный отлив, только в нем больше изгибов. С помощью первой волны вода стекает с крыши, по второй доставляется в желоб или сразу в почву, если водоотводная система отсутствует.
Фронтонный капельник размещается с боков фронтона дома на кровельной кромке. Подходит под гибкую черепицу и не требуется при жестком кровельном материале.
Материалом для изготовления служит жесть, так как одной из функций такого капельника является направляющая. Т-образная форма не дает влаге попасть на фронтон. У таких планок три ребра жесткости.

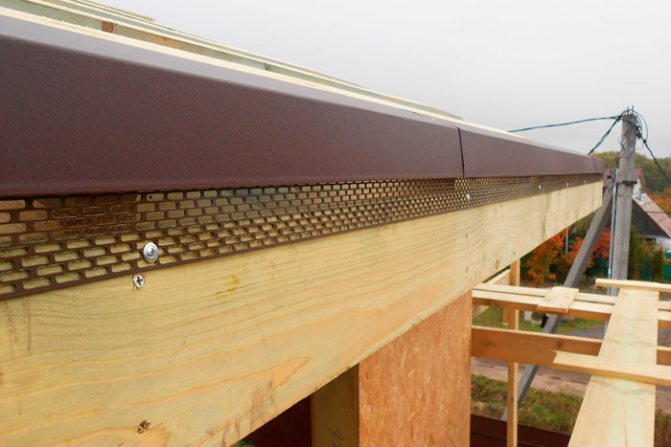

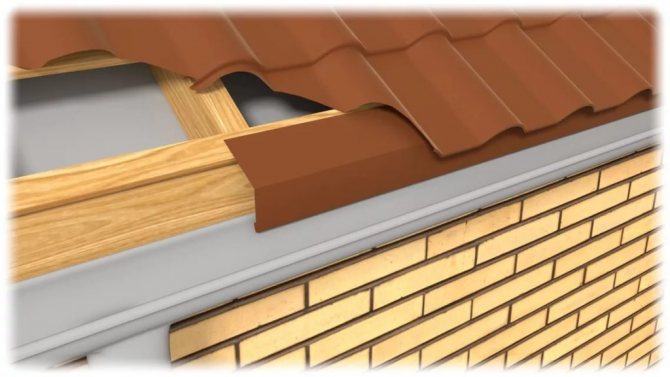

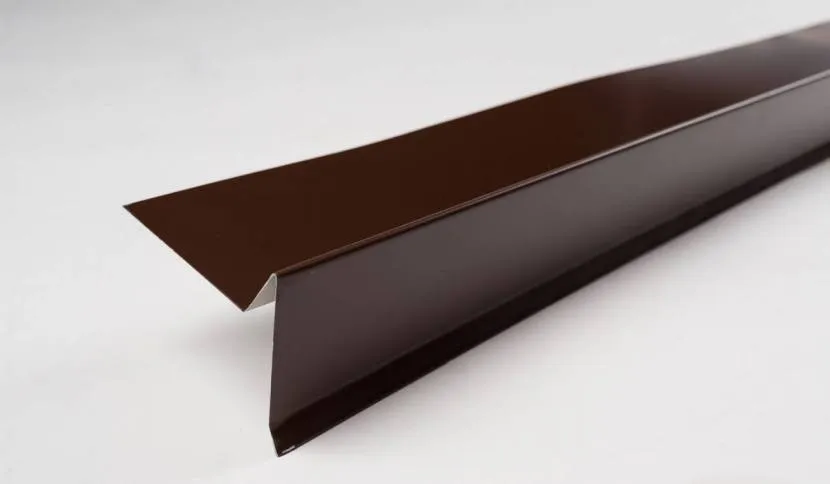

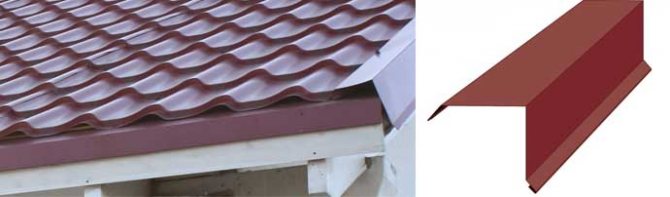

Конструкция карнизной планки

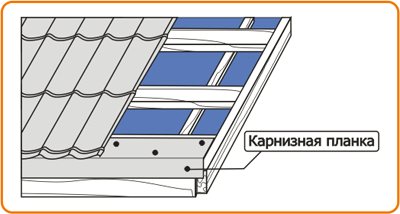

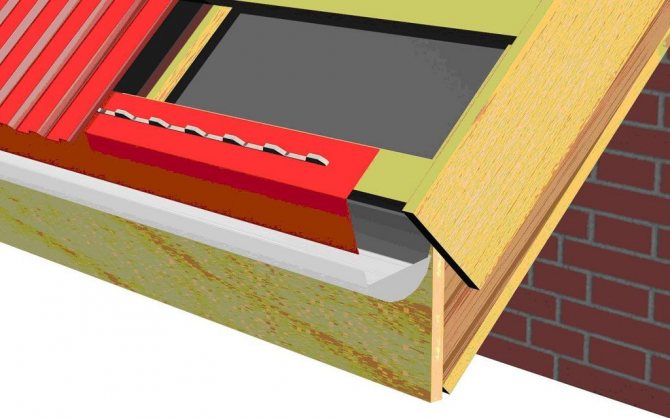

Карнизная планка представляет собой продольный компонент крыши, формирует антикоррозийную металлическую защиту доски. Для производства используется оцинкованный стальной профиль, на который сверху наносится полимерный материал.
Нужна ли карнизная планка для металлочерепицы
Разумеется, можно обойтись и без оборудования свеса металлочерепицы. Для некоторых типов крыш используют упрощенный вариант оформления нижней кровельной кромки. В этом случае оставляют вылет нижнего края металлочерепицы на расстоянии 50-60 мм от плоскости стены. Чтобы удалять влагу, металлическую кромку подшивают на стену профилированной планкой – желобом, наподобие той, что устанавливается на фронтонных накладках металлочерепицы.
Подобный случай — скорее исключение из правил, используется он крайне редко. Для обычных двухскатных крыш ставят карнизный свес под металлочерепицу с целью обеспечения:
- Защиты мауэрлата и опорной части стены от дождя и ветра;
- Отведения дождевой и талой воды от отмостки фундамента;
- Организации устойчивого притока воздуха в вентиляционные каналы под металлочерепицей.
В отличие от профнастила, у которого волнистое профилированное сечение уже образует каналы, по которым притекающий воздух может частично убирать пароконденсат, у металлочерепицы такой возможности нет. Поэтому эффективная вентиляция утеплителя и кровли может быть обеспечена только за счет правильного выбора схемы обустройства карнизного свеса.

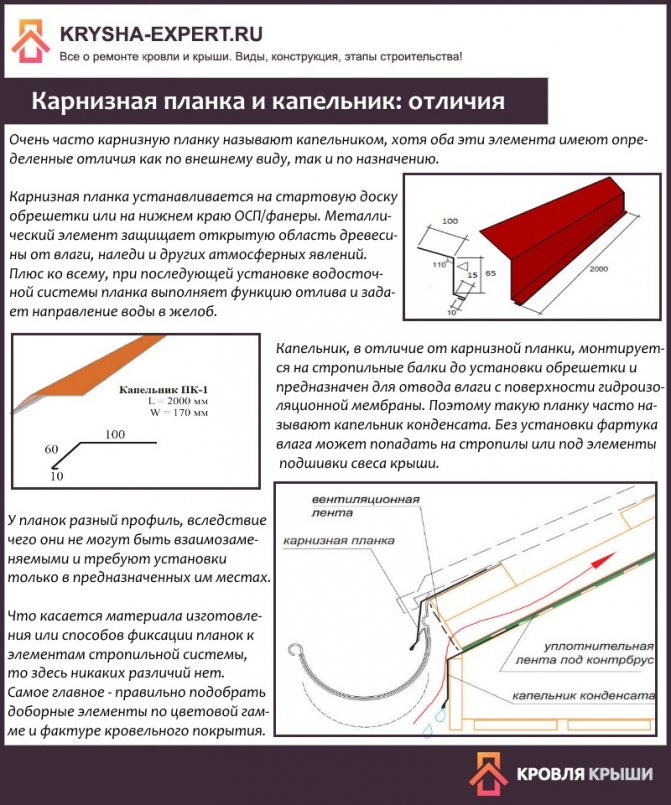

Капельник: определение и функциональность
Капельник для крыши также известен как фартук свеса. Его задача – удаление конденсата с гидроизоляции (из подкровельного «пирога»). Если сильный порыв ветра занес дождевую воду, элемент будет отводить ее. Монтаж капельника кровли производится под край гидроизоляционного слоя, поскольку именно на нем образовывается конденсат.
Основные функции:
- Защита деревянных кровельных элементов от осадков, а следовательно – гниения и плесени.
- Защита каркаса стропил от наледи при морозах.
- Защита помещения от холодных воздушных масс.
- Эстетическое завершение оформления кровли.

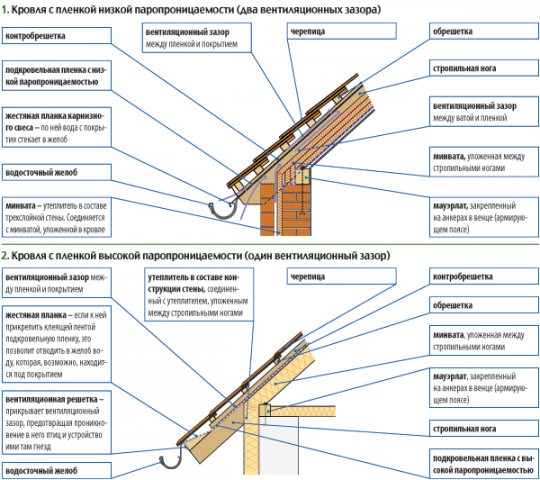

Виды карнизных свесов для металлочерепицы
Для того чтобы эффективно удалять влагу и водяные пары, используют два варианта оформления карнизного свеса. Наиболее простой вариант разработан и предложен к эксплуатации известным финским производителем металлочерепицы RANILA.
Внутреннее отведение влаги с карнизного свеса
В этом случае пароизоляция, уложенная под кровлю, раскатывается не до нижнего конца карнизного свеса, а обрезается на середине вылета стропильных балок или кобылок крыши. В этой части утеплителя под металлочерепицей нет, поэтому практически вся конденсированная влага стекает не к планке карниза, а прокапывает сквозь подшивку свеса. Чтобы избежать обледенения подшивки, в данном случае вместо перфорированных панелей софитов кровлю подбивают деревянными рейками.
Данный способ хорошо работает в условиях северного морозного воздуха, в средних широтах карнизы на свесах зачастую обрастают огромным количеством льда и сосулек.
Классический вариант карнизного свеса под металлочерепицей
Внутреннее удаление пароводяного конденсата используется в ситуации, когда на крыше из металлочерепицы и на водосточных желобах скапливается огромное количество снега, препятствующего нормальному притоку воздуха под кровлю. Для обычных условий оптимальным вариантом будет классическое устройство карниза. Один из вариантов свеса приведен на схеме ниже.
В этом случае конденсат из-под металлочерепицы удаляется потоком воздуха, притекающего через специальное отверстие в торцевой части карниза кровли.
Описание изделия
Как было сказано выше, монтаж металлочерепицы требует использования различных дополнительных изделий. Среди таковых элементов важным считается и карнизная планка, которая выполняет ряд функций:
- придает крыше завершенный внешний вид;
- не допускает попадания снега под металлочерепицу зимой;
- защищает фундамент и стены от проникновения капель воды, стекающей с крыши.
Конечно, вы можете произвести укладку металлочерепицы и без этого элемента. Некоторые застройщики ограничиваются при проведении монтажных работ использованием одной только лобовой доски. Но такая кровля не может гарантировать хорошую защиту дома.
Ведь дерево, из которого изготавливается лобовая планка для кровли, легко поддается гниению. А при частом намокании этот процесс будет происходить гораздо быстрее. Поэтому опытные строители настоятельно рекомендуют потратить немного времени и средств и смонтировать планку. Она не только защитит кровлю вашего дома, но и заметно улучшит эстетические характеристики крыши.
Перед покупкой планки карнизной для металлочерепицы владельцу не помешает узнать, чем она отличается от капельника, с которым ее нередко путают. Разница между ними заключается в выполняемых ими функциях. Основное предназначение планки — защита лобовой доски от намокания. Капельник же обеспечивает правильный отвод стоков воды с кровли в водосточную систему.

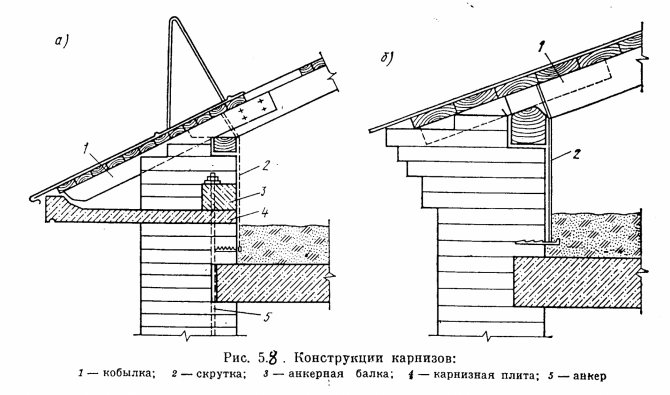

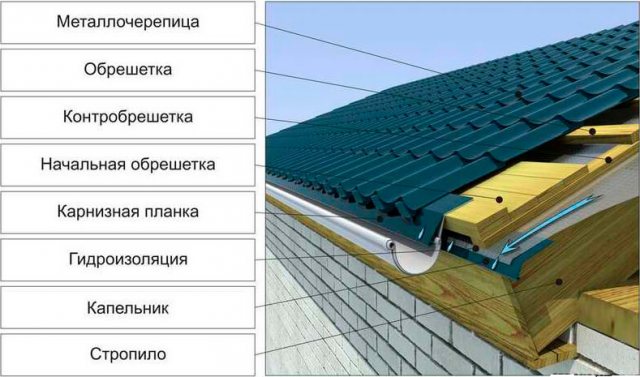

Устройство карниза металлочерепицы

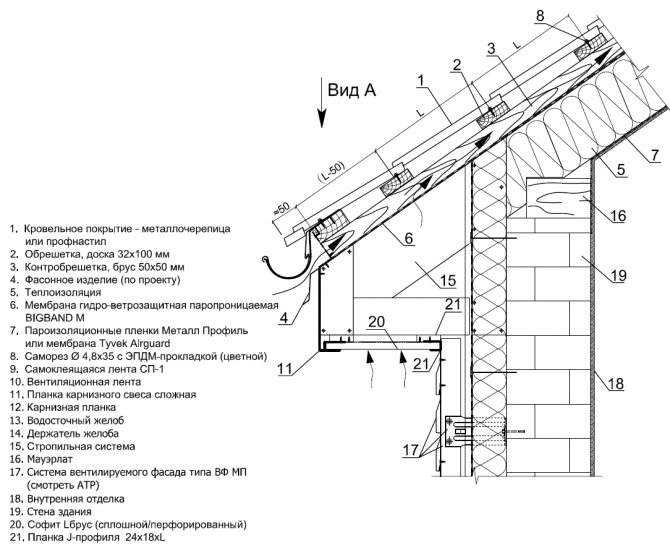

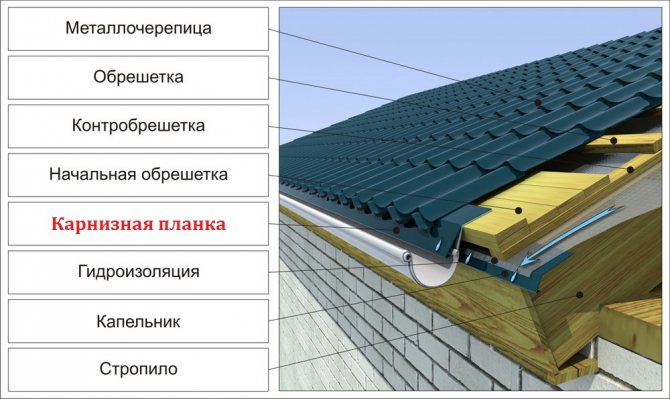

Конструктивно карнизный свес представляет собой пакет из слоя гидроизоляции, обрешетки пароизолирующего полотна и кровельного покрытия из металлочерепицы.
Кромка материала пароизоляции выводится и укладывается на планку капельника. Между кровельным покрытием и контробрешеткой образуются вентканалы для притока воздуха. Поверх приемных окошек установлена карнизная планка. Завершающим элементом свеса является система водосточных желобов, уложенных на монтажные крюки.

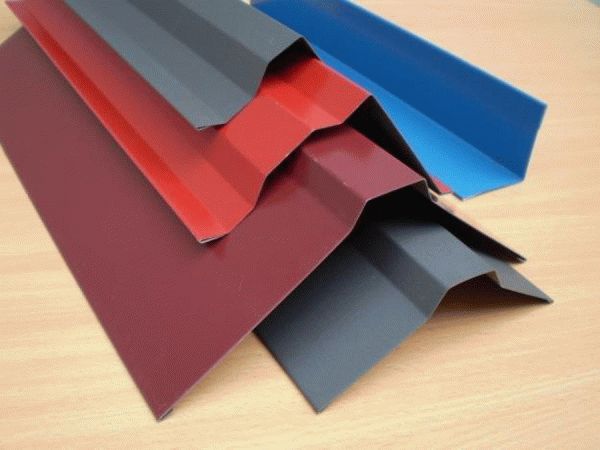

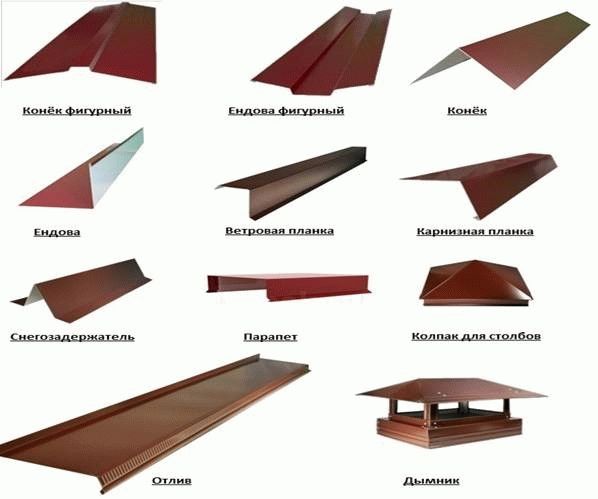

Доборные элементы
Предлагаем вам ознакомиться с другими видами доборных элементов кровли:
- Коньки применяется в качестве декоративной составляющей для маскировки стыков облицовки крыши с профнастилом. Они оберегает вентиляционный зазор подкровельного пространства и стыки от просачивания и задержки воды;
- Планка торцевая оберегает листы металлической черепицы или профнастила, укрывая их по торцам, от сильного ветра, проникновения воды под крышу в области примыкания кровли к фронтонам, а также препятствует попаданию насекомых или птиц под кровлю;
- Стеновая планка применяется в зонах примыкания к стенам или другим плоскостям, располагающимся вертикально.
- Стеновая прямая защищает стык без штробирования с дополнительной герметизацией;
- Стеновая нижняя крепится под облицовочный материал, металлочерепицу или профнастил в область крепления к стене или к другой поверхности, располагающейся вертикально. С одного края доборного элемента располагается подгиб, препятствующий переливанию отводимой воды через край.
- Ендова верхняя направляет текущую с крыши воду, в основном исполняя декоративную роль маскировки внутренних областей стыка листов кровельного материала.
- Ендова нижняя — элемент, применяемый в зонах стыка отрицательных углов. Она оберегает место стыковки листов металлической черепицы или профнастила от просачивания воды под кровлю;
- Отливы — элемент, предназначенный для защиты стыков окна и стен здания от проникновения воды;
- Планки примыкания используются на различных изломах кровли. Они оберегает стык от внедрения воды под кровельное пространство;
- Планки снегодержателя оберегают от неожиданного лавинообразного схода снежных масс, а также непреднамеренного падения составных частей кровли;
- Углы внутренние и наружние — декоративные элементы, применяемые для маскировки стыков внутренних и внешних углов облицовочного материала крыши;
- Коньковый аэратор — изделие, применяемое для избавления от излишней влаги в области под кровлей;
- Заглушка коньковая — важная составляющая, препятствующая попаданию грязи и влаги под кровлю.

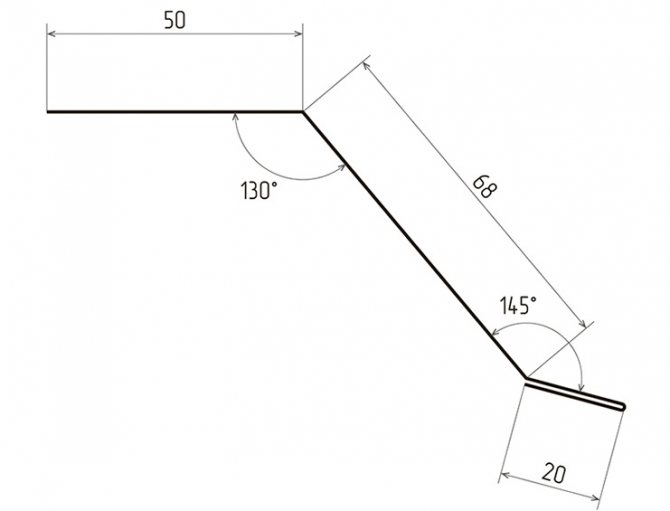

Размеры карнизной планки для крыши из металлочерепицы
На вертикальной торцевой поверхности свеса устанавливается накладка из оцинкованного тонколистового материала. Планка выполнена в виде Г-образного профиля, вертикальная полка которого нашивается на торец, горизонтальная набивается на деревянную подшивку краевой зоны стропил контробрешетки.

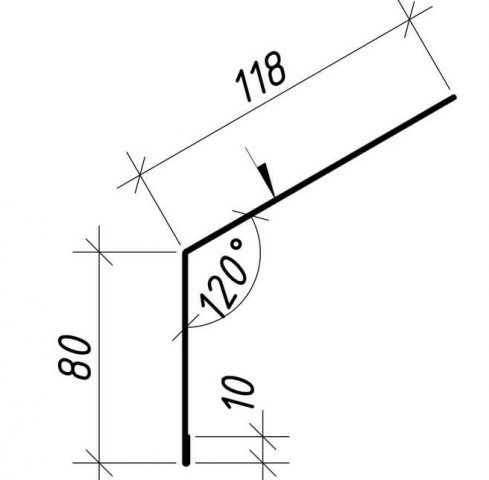

Стандартные размеры карнизной планки для металлочерепицы равны 118х80 мм, угол раскрытия профиля равен 120о. По нижней кромке выполнен усиливающий загиб, равный 10 мм. Планка для свеса изготавливается из оцинковки толщиной 0,8 мм.
Обзор цен и характеристик ветровых планок для профнастила
В общей массе кровельного металла доборные элементы составляют порядка 3 %. Вместе с тем, их установка является финишными операциями монтажа крыши, придавая ей законченный вид и обеспечивая функциональную готовность всего сооружения выполнять назначаемые для него задачи.
Правильная установка доборных элементов соединяет все элементы кровельного пирога в единое целое, за счет чего верхнее строение здания приобретает способность надежно защищать дом от воздействия внешних факторов
Цена на каждый элемент в отдельности зависит от сложности его конструкции, но приобретение их неизбежно ввиду важности выполняемых функций
Виды и назначение доборных элементов
Важным фактором правильного подбора этих деталей является цветовое решение сооружения в целом, поэтому при их приобретении это свойство является одним из решающих. Как правило, доборные элементы идут в комплекте с кровлей, изготовленные из материала одного цвета.
Все финишные работы производятся установкой замыкающих деталей, придающих кровельному пирогу монолитность. Для кровли из профнастила они бывают:
Материалом для этих деталей является оцинкованный лист толщиной порядка 0,5 — 0,7 мм. Для улучшения эксплуатационных качеств и антикоррозионных свойств материала, поверхность дополнительно покрывается несколькими слоями специальных красителей или полимерных пленок. Цена представляется потребителю на каждый вид отдельно, а не за комплект. Поэтому проблем в виде покупки ненужных для конструкции кровли деталей не возникает.

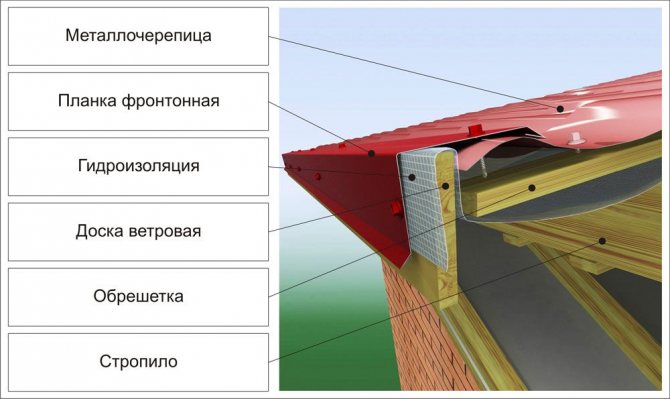

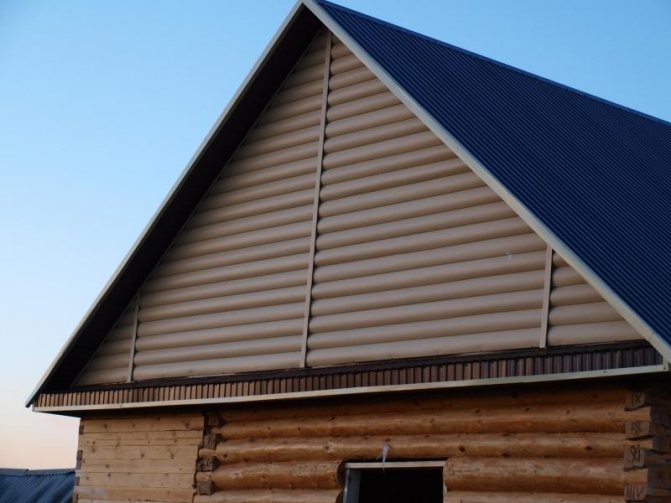

Назначение и место установки ветровой планки
Ветровая планка для профнастила предназначается для защиты от ветровых воздействий боковых торцов крыши, при этом перекрывая зазор между материалом кровли и торцевой доской сформированного кровельного пирога.
Крепление уголка осуществляется к обрешетке кровли по горизонтальной поверхности и к торцевой доске, замыкающей кровельный пирог. Таким образом создается монолитность крыши. При установке ветровых планок желательно применять дополнительные уплотнения мест стыковки деталей.
Крепить ветровую планку лучше всего самонарезающими винтами соответствующего размера с обязательным применением резиновых прокладок или полиуретановых шайб под головками крепежа. Винты предпочтительно выбирать с болтовыми шестигранными головками. Для сохранения эстетичности кровли их подбирают также по цвету защитного покрытия. Расстояние между винтами должно быть не менее 400 мм. Величина перекрытия между отдельными уголками не менее 100 мм, при этом крепить через два металла обязательно.
Стандартная длина ветровой планки 2000 мм. Размеры и форма полок зависит от выбранного типа профнастила.
При необходимости резки детали, торцы отреза нужно закрасить подходящей по цвету краской. Если в месте сочленения с другими деталями возникает зазор, его необходимо перекрыть подгибом сопрягаемых деталей или дополнительной деталью нужной формы. При приобретении материала кровли желательно озаботиться о нескольких небольших кусках материала профнастила из обрези в отходах производства.
Назначение ветровой планки:
- защита подкровельного пространства от воды и ветра в месте примыкания материала кровли к торцевой доске, а также от гнездования птиц и проникновения мелких зверьков типа куниц;
- дополнительное укрепление профнастила по краям кровли, что особенно актуально в местностях с сильными ветрами;
- крепление софитов, если таковые предусмотрены в конструкции кровли;
- декоративное оформление торцевых элементов участков кровли, окаймление фронтонов.
Заключение
Современные тенденции в строительстве загородного жилья склонны к созданию надежных герметичных кровель с применением различных утепляющих материалов. В связи с этим возникла необходимость применения контробрешеток, создающих надежные и эффективные продувы. А использование утепляющих материалов, особенно волокнистых, предъявляет высокие требования к герметичности верхнего строения кровельного пирога. При попадании в него влаги возможны проявления гниения и заплесневения утеплителей, развитие различных грибковых поражений в древесине стропильной системы и обрешетки.
Герметичность кровельного пирога обеспечивается системой доборных элементов, правильная установка которых обеспечивает это требование.
Теплая кровля, даже если она устраивается в нежилом чердачном помещении, обеспечивает экономию энергоносителей примерно на 15 — 25 %, что постепенно оправдает понесенные затраты на ее устройство.
Надеемся, что приведенная информация будет полезной.
Монтаж карниза для металлочерепицы
К обустройству карнизного узла приступают после завершения работ по установке стропильных балок. Для того чтобы карниз получился ровным, без волны и уклонов по горизонту, стропила зачищают и выравнивают под набивку планок контробрешетки.

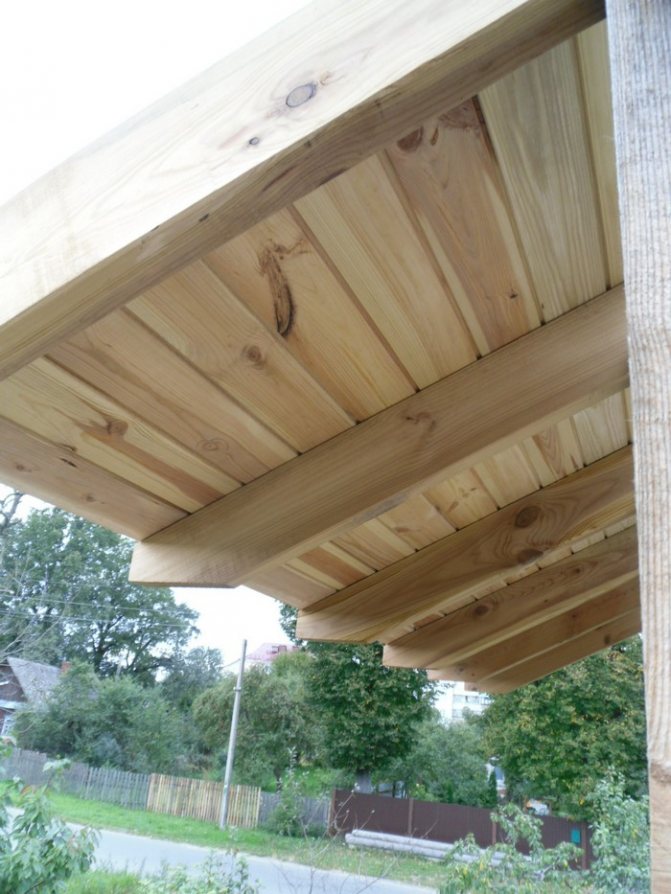

Монтаж деревянного основания

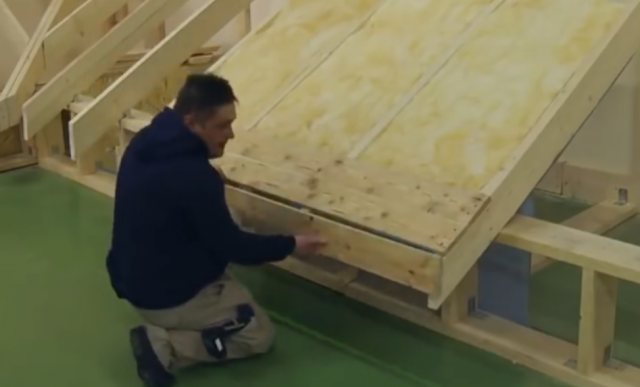

К сборке карнизного свеса можно приступать после того, как будут усилены концы стропил, для этого по линии свеса нашиваются без зазора две горизонтальные доски.
Вертикальную поверхность торцов стропил зашивают лобовой доской.
Важно! Все детали карнизного свеса крепят только столярными саморезами.
Установка главных деталей карнизного свеса

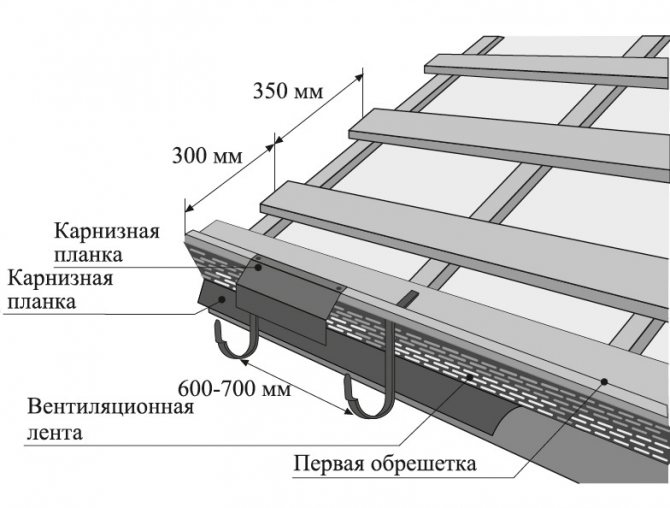

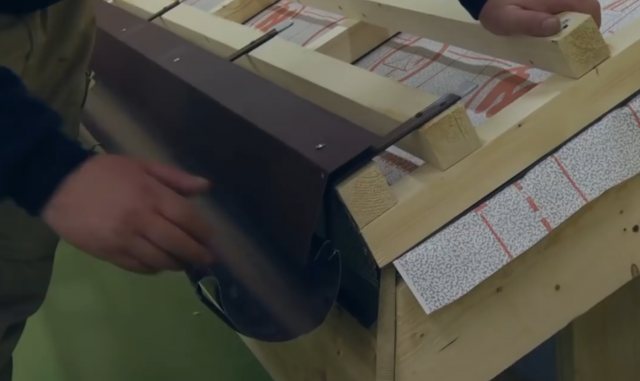

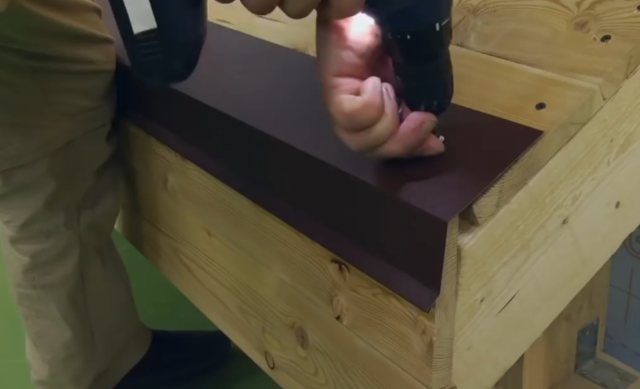

После того как лобовая доска установлена на свое место, необходимо набить металлическую планку капельника. Это главный элемент карниза, так как по капельнику из-под металлочерепицы удаляется избыток конденсата.
Планку укладывают на лобовую доску и обрешетку отогнутой кромкой вниз и крепят к деревянному основанию саморезами и шуруповертом. Следующим этапом на поверхность основания укладывается пароизоляционная мембрана, ее край должен полностью заходить на отогнутую полку капельника. Полотно крепят на двухсторонней клейкой ленте.
Поверх пароизоляции укладывают рейки контробрешетки, чтобы древесина не порвала полотно, опорную поверхность планок подшивают ленточным уплотнителем.

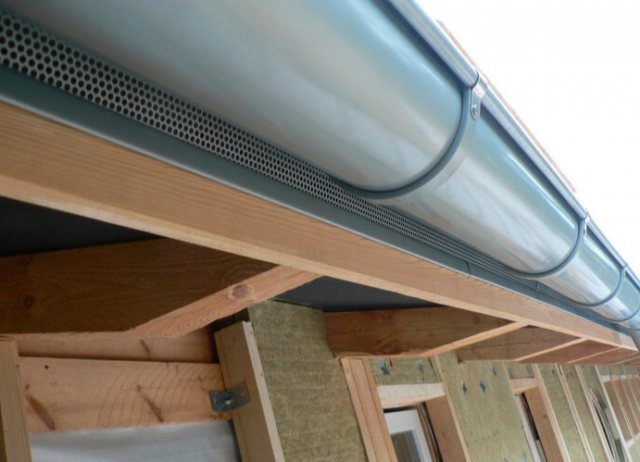

Далее вдоль нижней кромки карнизного свеса нашивают две горизонтальные планки или брусы, того же сечения и размеров, что и элементы контробрешетки.

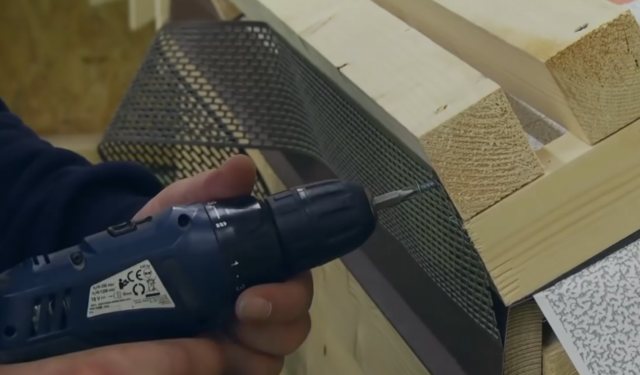

Важно! Входные окна образовавшихся вентиляционных каналов необходимо зашить полимерной сеткой, препятствующей проникновению насекомых и птиц под металлочерепицу.
Этот этап завершается укладкой реек обрешетки, и можно приступать к установке креплений водостока и карнизной планки.
Завершающий этап
Так как изготовление системы водоотведения требует подвеса приемных желобов, перед установкой карнизной планки на свес необходимо закрепить монтажные крюки. Они крепятся саморезами прямо к двум нижним рейкам обрешетки карнизного свеса.
Понятно, что уложенные на бруски держатели будут выступать над поверхностью обрешетки, чтоб спрятать их, приходится укладывать еще один ряд деревянных реек. На крюки крепится водоотводящий желоб, а поверх только что уложенных брусков-накладок устанавливается карнизная планка кровли из металлочерепицы.
Нижний край добора заводится внутрь желоба. Остается лишь уложить металлические листы кровли и закрепить их на обрешетке.
Нюансы монтажа капельника

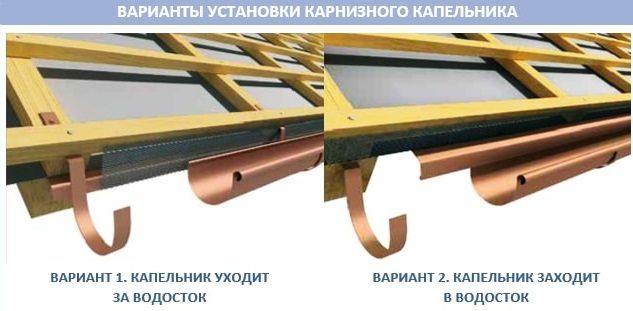

Капельник устанавливается на пустую стропильную систему с выводом под желоб водостока.
Рекомендации при монтаже капельника:

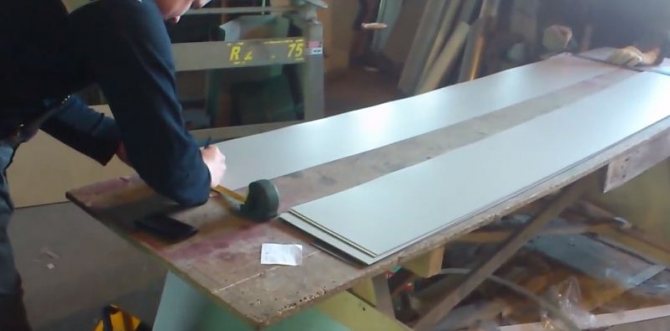

- Резать элемент следует с помощью ручных инструментов, без применения дискового оборудования или термических способов, которые повреждают защитное покрытие детали и способствуют возникновению коррозии.
- Срез покрывают специальной краской, идущей в комплекте с капельником.
- Прикреплять можно только при помощи саморезов, также входящих в комплект.
- Кровлю необходимо оборудовать капельником и карнизной планкой разных видов. Это продлит время ее эксплуатации.
- Доборные элементы собираются на высоте, поэтому стремянка должна быть надежной, а погода – безветренной.

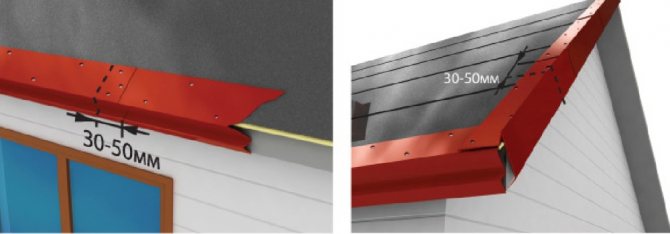

- Элементы закреплять внахлест для предотвращения попадания влаги. Стыки можно обработать герметическим веществом.
Прежде чем купить планки, лучше заранее подсчитать их количество для всего здания. Обычные размеры – 1-2 м, также существуют варианты 1,5 м. Цена капельника будет зависеть от этих данных.
Капельник для металлочерепицы

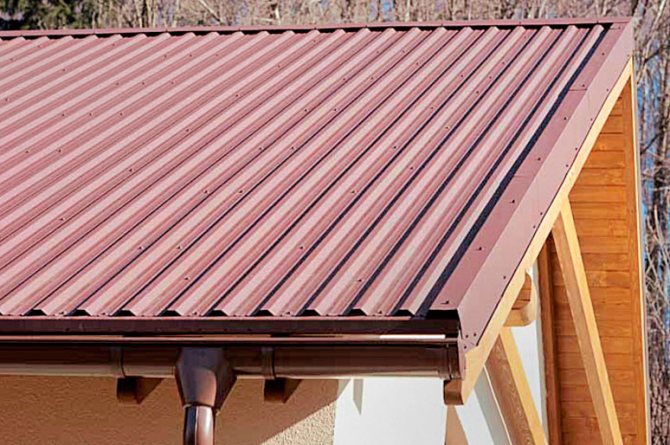

Капельник для металлочерепицы, установленный правильно, защитит кровлю и увеличит ее долговечность. При выборе следует учитывать, где он будет установлен, какого будет цвета и размера. Важны также толщина листа, вид защитного покрытия, размеры планки.
Сначала монтируется карнизная доска, ее ширина влияет на прочность капельника. Рекомендуются параметры 150х30мм, 100х25/30мм. Мембрана покрытия должна находиться сверху капельника и направлять ручьи воды сначала туда, а потом в водосток. Это придает конструкции герметичность.
Такой вид капельника подходит и для фальцевой кровли.

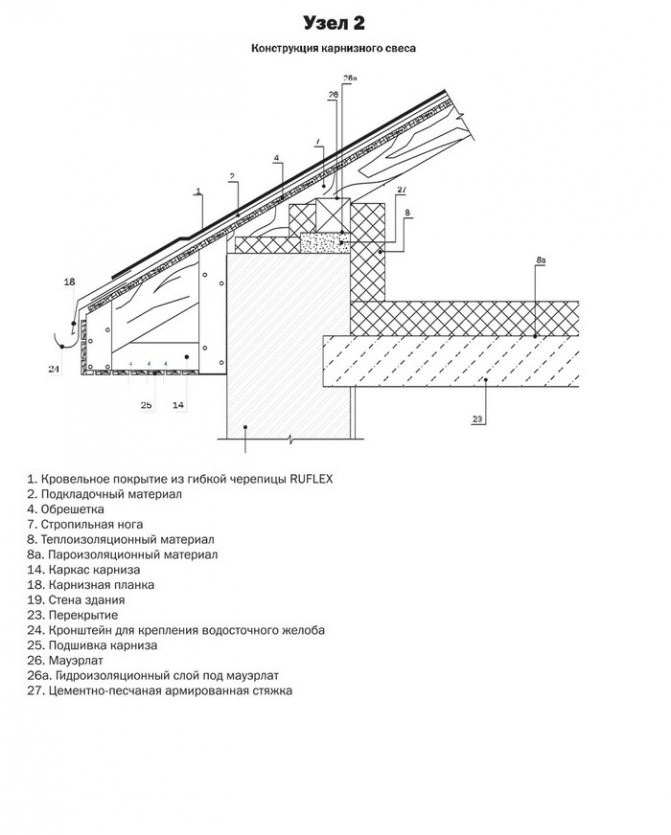

Капельник для мягкой кровли
Капельник для гибкой кровли предназначается для того, чтобы защищать скат от влияния конденсата и влаги. Устанавливается на слой подкладочных материалов, после чего укладывается битумная черепица.
Куда крепиться капельнику в этом случае? На обрешетку, делается это с помощью оцинкованных гвоздей. Сначала намечается легким ударом место для гвоздя, затем он забивается окончательно.
При выборе мягкой кровли выгодным и эффективным вариантом становится ондулин или ондувилла. Обладающие легким весом и простые в монтаже, они сделают строительство доступным любому владельцу частного дома. Высокий уровень шумоизоляции и защиты от влаги, экологичность, стойкость к химическим веществам являются характеристиками кровельных материалов. Расценки на покрытие вы найдете на официальном сайте.
Советы и рекомендации

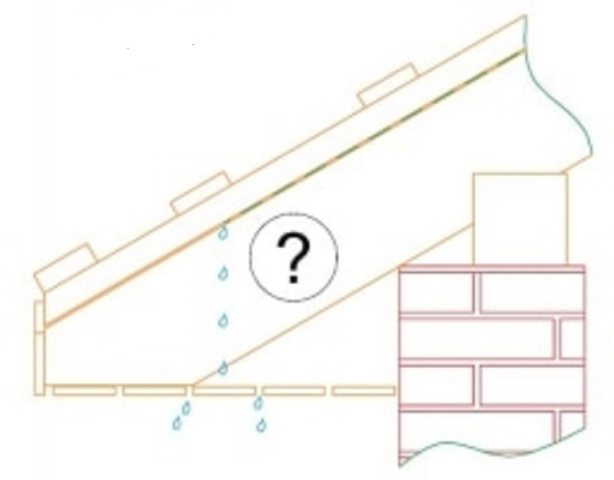

Больше всего ошибок допускается на этапе укладки полотна пароизоляции и установки капельника. Обычно полотно стараются не заводить на планку капельника, а поднять и уложить на уровне карнизной металлической накладки. В этом случае капельная система остается сухой, а большая часть конденсата стекает и собирается лужей под металлическим листом кровли, так как преодолеть подъем через дополнительный деревянный брус вода не в состоянии.
Идея сливать конденсат в желоб хороша, но она работает только в сухом и жарком климате. При сильных морозах такая дренажная система карнизного свеса должным образом не работает, а скопившийся водный конденсат рано или поздно проникнет в толщу утеплителя, и карнизный свес будет постепенно прогибаться под собственным весом. В этом случае приходится вскрывать гидроизоляцию и отводить конденсат через подшивку софитами.

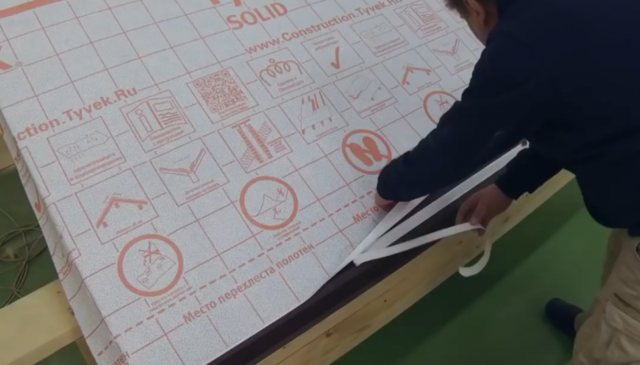

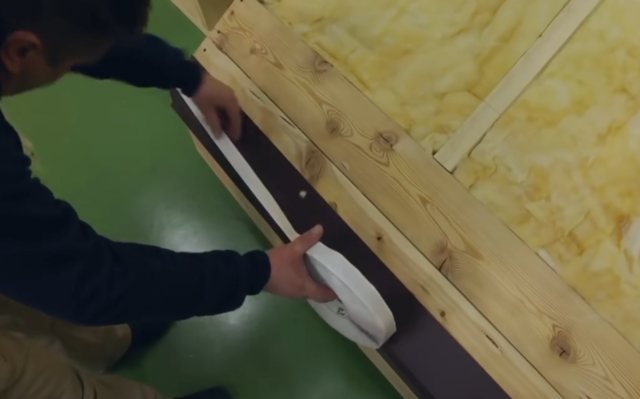

Второй распространенной ошибкой является укладка пароизоляции без клеевой ленты. Впоследствии полотно либо съезжает к нижнему торцу стропил, либо проседает и оголяет край утеплителя для сконденсированных водяных паров. Если нет ленты, полотно можно наклеить на любом водостойком клее или герметике. Понятно, что полотнище гидроизоляции необходимо укладывать на рейки с запасом по 50-60 мм с каждой стороны. Это необходимо, чтобы скомпенсировать провис и деформацию материала.

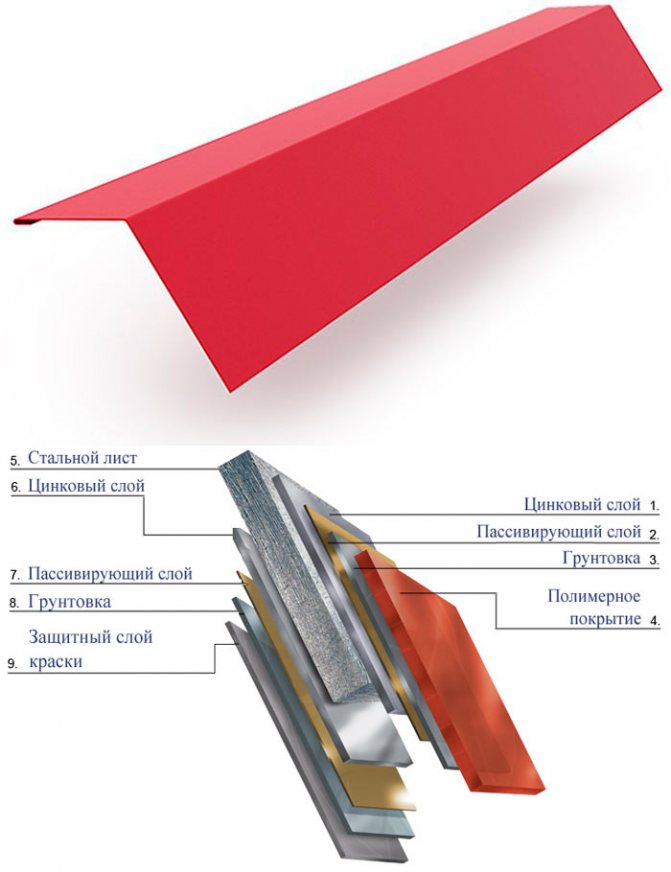

Материалы и габариты

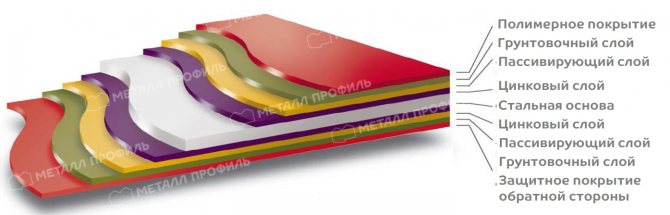

Для изготовления этого вида планки применяется тот же материал, что и для металлочерепицы – оцинкованная сталь, с различным покрытием:
- Пурал, продляющий срок службы до 50 лет. Для изготовления этого покрытия используется полиуретан, с добавлением полиамида и акрила. Материал, обработанный пуралом, устойчив к воздействию ультрафиолетом, химическими веществами, кислотами и перепадам температур. Особенно хорошо он зарекомендовал себя при использовании в морском климате. Единственный недостаток карнизных планок, покрытых пуралом, это дороговизна.
- PVDF – до 40 лет. Эта защитная основа изготовлена из поливинилфторида, с небольшим добавлением акрила. Эффективно оберегает сталь, как от механических, так и немеханических повреждений. Не выгорает под воздействием прямых солнечных лучей.
- Полиэстер – до 20-25 лет. Самое дешевое покрытие для оцинкованной стали, поэтому самое востребованное. Тем не менее, полиэстер хорошо справляется со своими функциями. Он эффективно защищается металл от коррозии, перепадов температур и воздействия ультрафиолетом. Основным недостатком этого материала является его низкая устойчивость к механическим повреждениям. Поэтому при монтаже свеса, покрытого полиэстером, следует соблюдать осторожность.
Менее популярные покрытия, используемые для карнизных планок, это матовый полиэстер и пластизол.
Стандартная длина изделия составляет 50-60 см, но в строительных магазинах встречаются планки длиной более 2 м. Изгиб может быть от 90 до 135°, толщина металла от 0,4 мм.

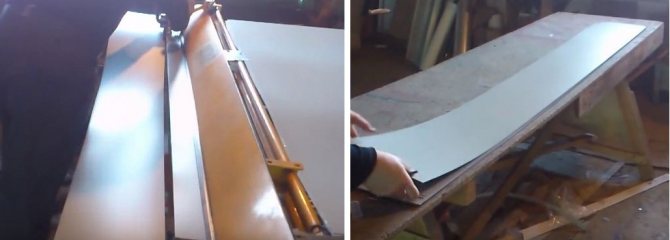

Если стандартные размеры не устраивают покупателя, то можно заказать планку необходимой длины у производителя.
Подсчет необходимого количества материала
У каждого свои способы укладки металлочерепицы, мы же представим вам на наш взгляд самый оптимальный из них.
Перед началом монтажа металлочерепицы потребуется расчет требуемого количества материала для выполнения кровельных работ.
Количество листов черепицы определяют следующим образом:
- Подсчитывают количество рядов установки металлочерепичных листов. Для этого делят длину ската по горизонтали (максимальную) на полезную часть ширины листа. Результат округляют в большую сторону.
- Для вычисления количества листов в ряду ширину ската делят на длину листа черепицы без учета перехлеста в 15 см.
Для устройства металлочерепичной кровли рекомендуется использование листов размером 4-4,5м, однако в общем их длина колеблется от 0,7 до 8м.
Кроме того, основной способ укладки металлочерепицы предусматривает применение дополнительных элементов, тепло- и гидроизоляционных материалов.
Как произвести их расчет:
- Дополнительные элементы, как правило, обладают стандартной длиной в 2м. Подсчет выполняют путем замера всех сторон скатов, на которые их планируют уложить.
- Далее полученную сумму делят на 1,9 (10 см оставляют на нахлесты) и округляют в большую сторону.
- Для случая с нижними ендовами результат делят на 1,7.
Для выяснения количества требуемых саморезов для крепления листов общую площадь крыши умножают на 8 и прибавляют дополнительное количество, необходимое для прикрепления дополнительных элементов.
«Металлочерепица: технология укладки предусматривает использование саморезов для крепления материала различных расцветок в соответствии с окрасом покрытия»
Касательно гидроизоляции, ее поставляют в рулонах по 75м.кв. Одним из них может быть покрыто 65кв.м., а оставшаяся часть уйдет на перехлесты. Другими словами, общую площадь кровли делят на 65 и округлив результат в большую сторону, получают нужное число рулонов.
Возведение стропильной системы под металлочерепицу, крепление карнизной и лобовой доски.
Техника укладки металлочерепицы потребует также определенного строения стропильной конструкции крыши.
Под металлочерепичное покрытие устанавливают стропила сечением 100*50 или 150*50 мм. Шаг между ними устраивают в 60-90 см.
Их делают из древесины влажностью не более 22%. Перед монтажом брусья обрабатывают антисептическим составом. Значение уклона крыши не должно быть меньшим 14 градусов.
Далее в стропилах выпиливают специальные пазы под укладку в них карнизной доски, придающей конструкции жесткость.
Пазы нужны, чтобы сохранить высоту стропильной системы. Если используются длинные крюки желоба, в карнизной доске выпиливают специальные пазы под крюки, если короткие – их крепят непосредственно к лобовой доске. Лобовая доска призвана выполнять защитную и усиливающую функцию и крепится к торцам стропил.
«Технология укладки: металлочерепица устанавливается в соответствии со следующей схемой»
Полезное видео
Монтаж карнизной планки своими руками на видео ниже:
2017-02-10
Дачный эксперт
При обустройстве металлочерепичного кровельного покрытия карнизная планка для металлочерепицы наряду с торцевой планкой отыгрывают значимую роль. И хотя данные элементы занимают совсем несущественную часть всей площади кровельного ковра, они несут в себе важную функцию по защите и сохранению целостности кровли.
Опишем, что собой представляют такие конструктивные элементы, и каким образом их можно смонтировать.

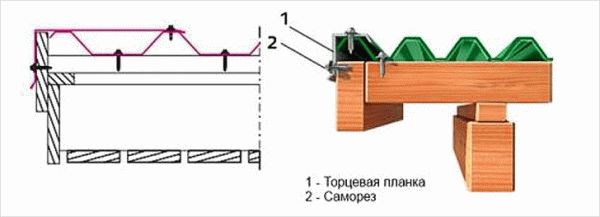

Торцевая планка для металлочерепицы

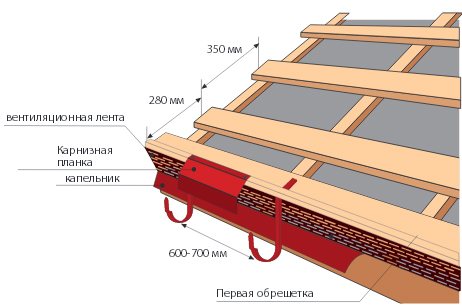

Обрешетка под металлочерепицу
При выполнении монтажа металлочерепицы предусматривают вентиляцию под листами кровли. Для этого обрешетку кладут на контробрешетку толщиной в 50 мм, которая прикрепляется к стропильным балкам поверх гидроизоляции по всей их длине. Из-за того, что нижний брусок обрешетки будет расположен под верхней ступенью металлочерепицы, его сечение выполняют большим на высоту волны.
Укладку данного бруска выполняют параллельно карнизу.
Второй брусок крепят с шагом в 28 см, а остальные через 350 мм. Такой шаг будет верным, если выполняется укладка металлочерепицы Монтеррей. Для материала других производителей шаг может незначительно колебаться.
На обрешетки оставляют крепления под вентиляционные трубы и прочие проходные элементы. Для надежной фиксации конька на место его крепления набивают два дополнительных бруска обрешетки на расстоянии от вершины 5 см. Сплошную обрешетку устраивают вокруг дымоходов, мансардных окон и т.п. При устройстве фронтонных свесов доски обрешетки продлевают на необходимую длину.
По их концам с нижней стороны от конька к карнизу пускают брусок для усиления.
Торцевую доску прикрепляют именно к нему. Доска необходима для закрытия обрешетки и перепадов волн кровельного материала. От торцевой доски до стропильной ноги устанавливают соединительные брусья, которые необходимы для подшивки свеса.
