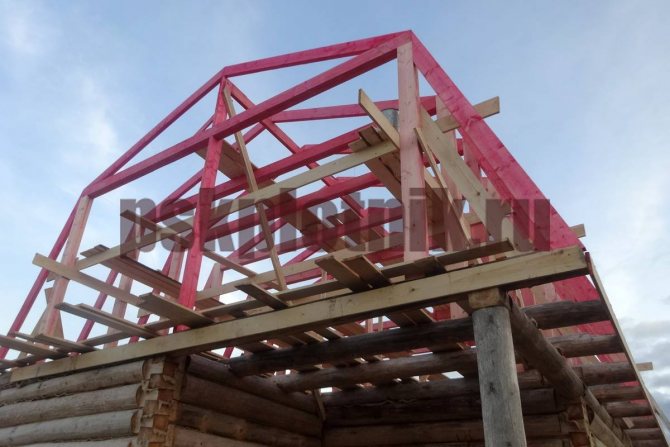

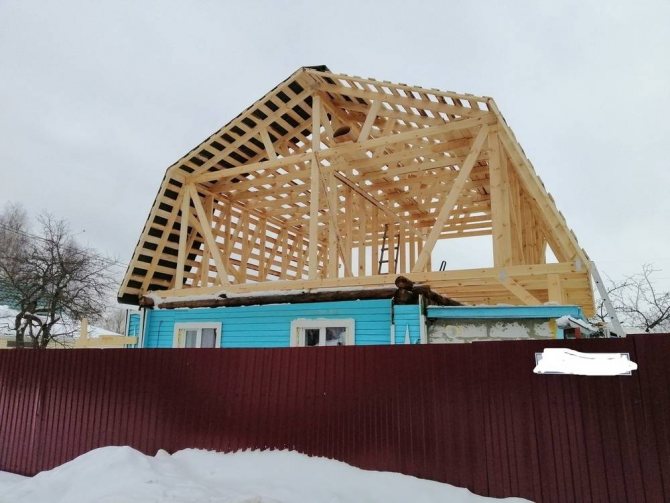

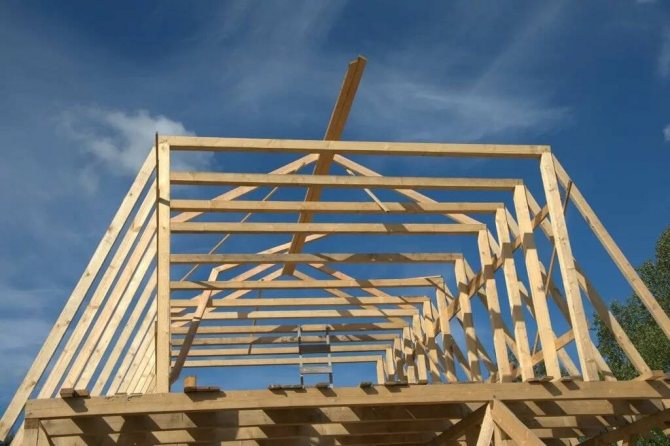

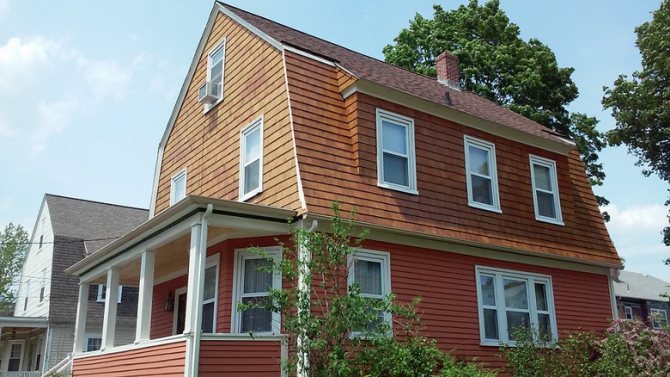

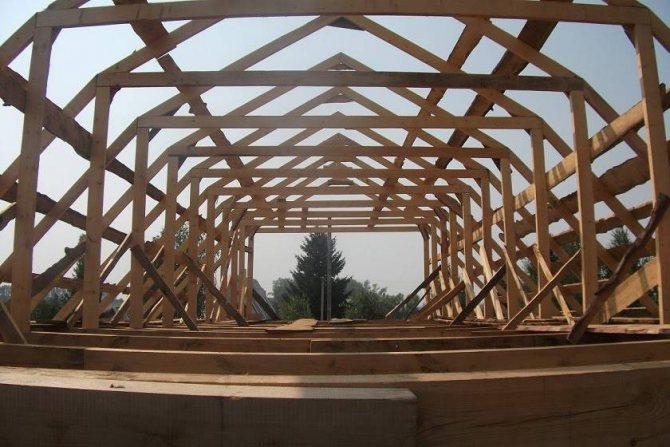

Заготовка стропильной системы, для мансарды, которая будет использоваться в качестве одного основного этажа Здравствуйте. В этот раз расскажу о том, как делать ломаную крышу на загородном доме. Тема будет интересна тем читателями, которые планируют строительство кровли для сооружения мансарды в чердачном помещении. По итогам ознакомления с предложенным материалом вы будете иметь общее представление о том, как выполняется расчёт кровельной системы, и какова технология монтажа.

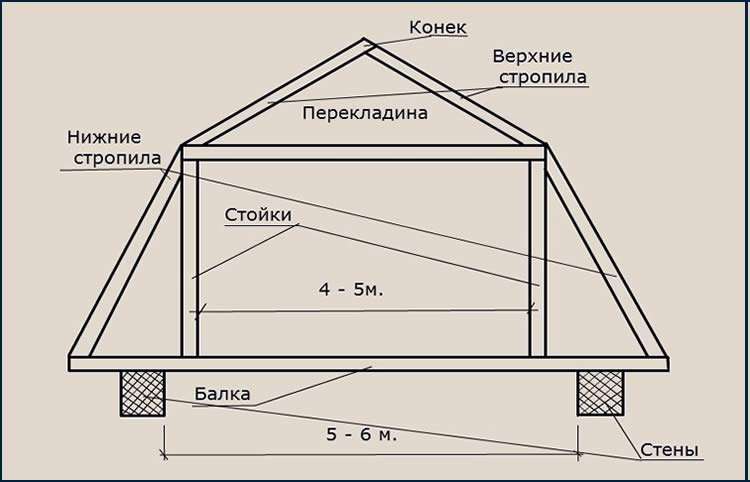

Из каких частей состоит ломаная мансарда?
Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.
В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.

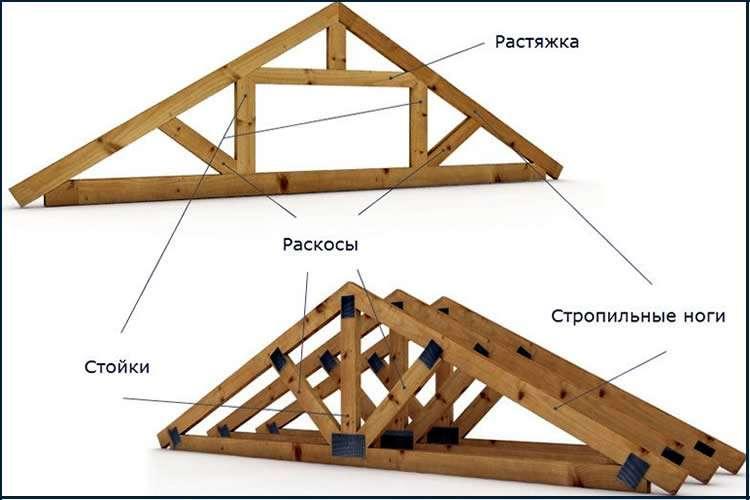

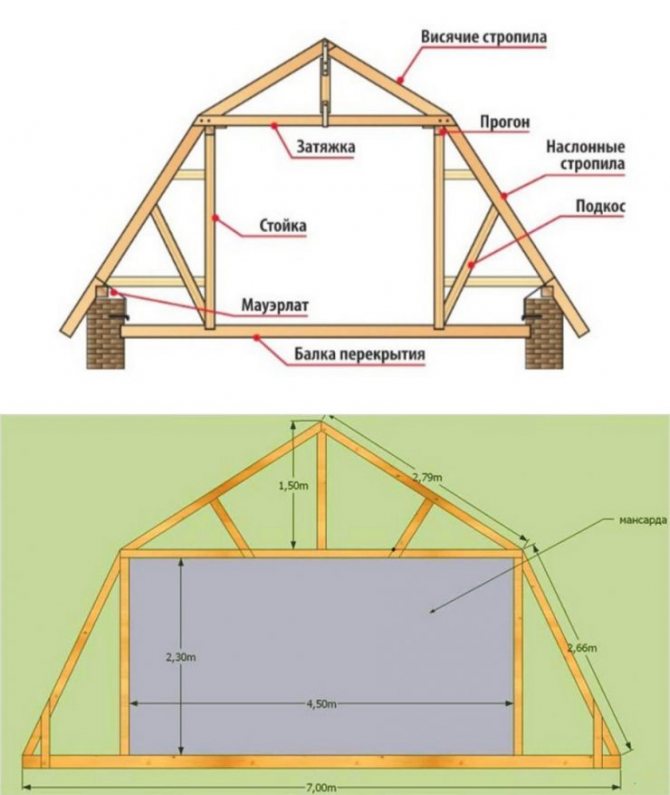

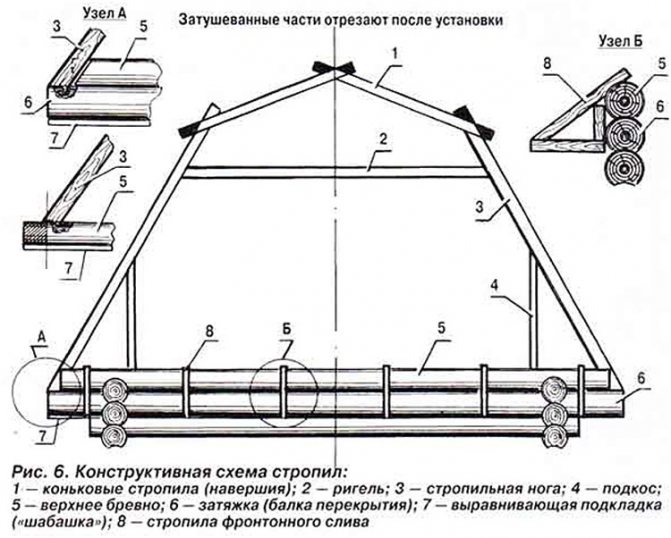

Выделяются следующие основные элементы ломаной крыши:
- вертикальные стойки;
- затяжки — горизонтальные балки;
- стропила — ребра жесткости, являющиеся скелетом всей конструкции;
- подкосы — диагональные балки, поддерживающие стропила;
- мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
- коньковый прогон — совокупность верхних элементов стропильной системы;
- бабки — крепления, обеспечивающие жесткость висячих стропил;
- схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
- обрешетка — каркас для крепления кровельного материала и изоляции;
- кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
- тепло-, гидро- и шумоизоляция.
Таким образом, вся конструкция состоит из набора прямоугольных треугольников. Между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.

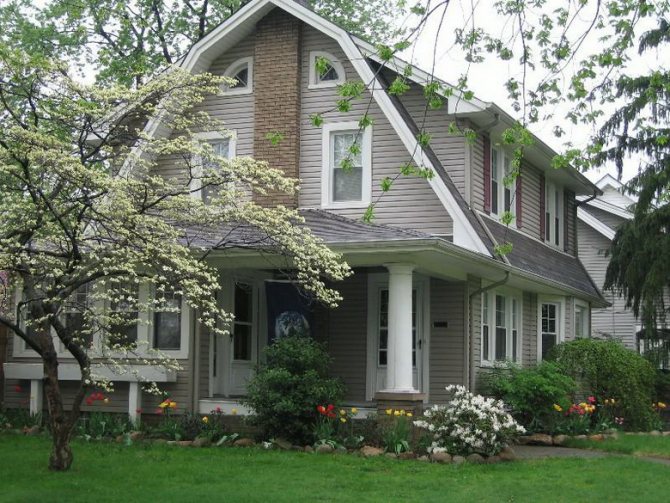

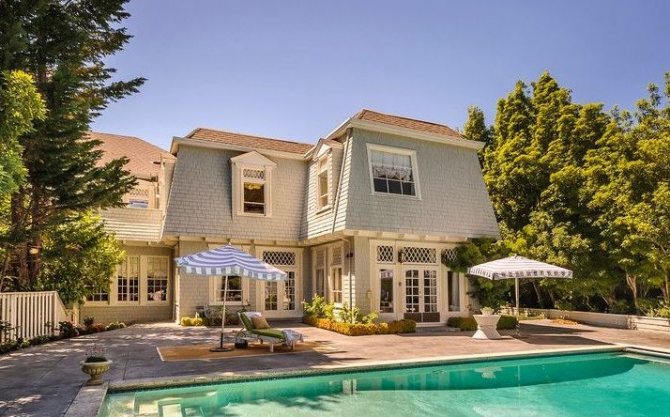

Современные кровли

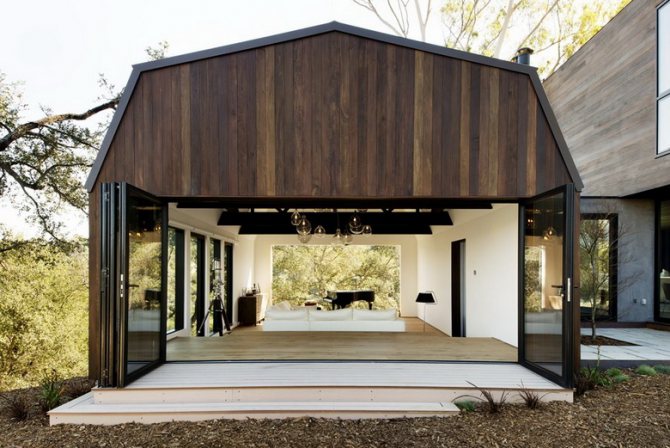

На фото — нетривиальный вариант дизайна частного коттеджа, каркас которого собран из металлического профиля, крыша имеет ломаную конфигурацию, а фронтон обшит пестрой древесиной.

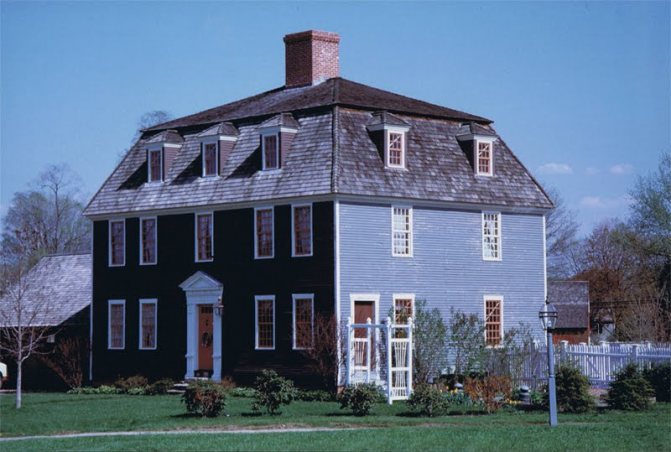

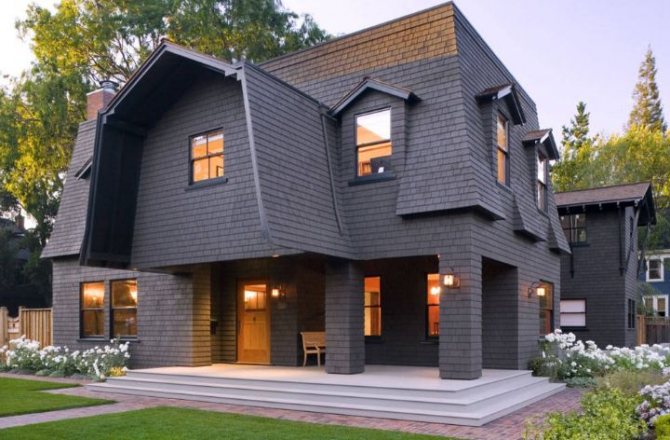

Геометрические формы, массивная вальмовая крыша с множественными изломами, темная отделка из одного материала как для фасадов, так и для кровли — характерные черты дизайна современных коттеджей в скандинавском стиле.

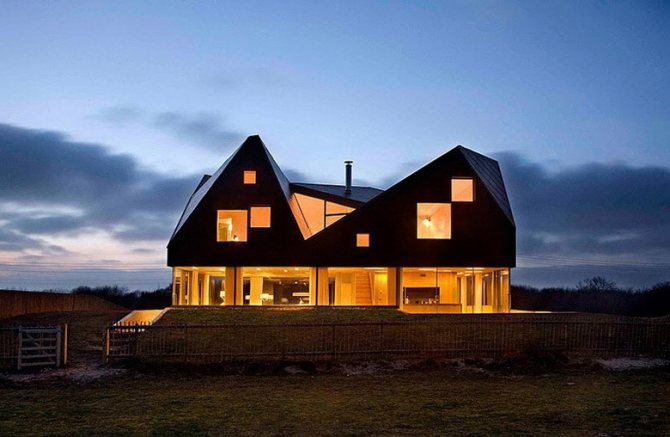

На фото — частный дом с абсолютно нестандарной ломаной кровлей в виде комбинации многогранных объемов и квадратными окнами разного размера на мансарде.
Необычный вариант кровли в авангардном стиле: крыша этого современного коттеджа, построенного из пеноблоков, представляет собой как бы половинку традиционной ломаной конструкции.

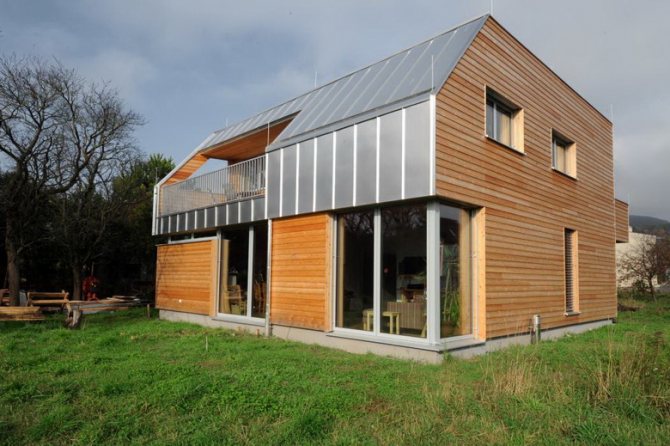

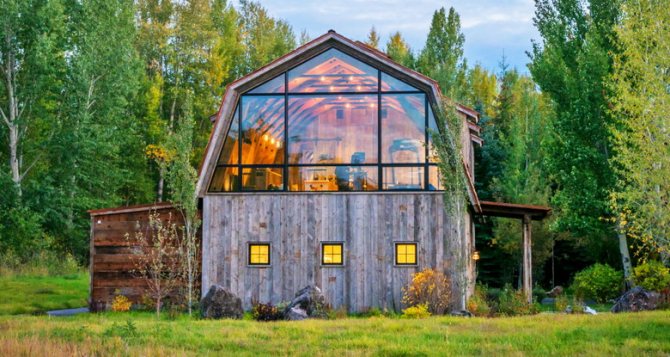

Комбинация стен из деревянного бруса и ломаной кровли из оцинкованного фальца — колоритное сочетание материалов для дизайна загородного дома в стиле модерн.
Односкатная кровля с изломом и двумя плоскими участками — прекрасный вариант эксплуатируемой крыши для загородного дома, обшитого профнастилом в манере хай-тека.
Технические требования к ломаной крыше
К ломаным крышам предъявляются следующие требования:
- высота стен мансарды должна превышать 2,2 м;
- должна быть обеспечена хорошая вентиляция, чтобы влага не конденсировалась под кровлей;
- кровельный материал должен иметь небольшую массу;
- в конструкции должны быть предусмотрены меры против воздействия дополнительной нагрузки на стропильную систему — то есть, элементы крыши должны выдерживать не только собственную массу, но и, например, снег;
- мансарда теряет тепло быстрее, чем нижние этажи, поэтому теплоизоляции должно быть уделено особое внимание;
- для обеспечения пожарной безопасности все деревянные балки и элементы обрешетки следует обработать антипиренами.
Фундамент
Для фундамента были выбраны винтовые сваи, о том что плохо использовать разные фундаменты под одну конструкцию осведомлен. Но природные условия, такие как ландшафт участка оказались сильнее нормативов. От дома к реке идет уклон, поэтому перепад высот на расстоянии трех метров от дома там где будет край пристройки, больше метра.
Разновидности стропильных систем
Устройство ломаной крыши очень простое — скат ее как бы разламывается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их монтируют под углом 60–70°, и 15–30° соответственно.

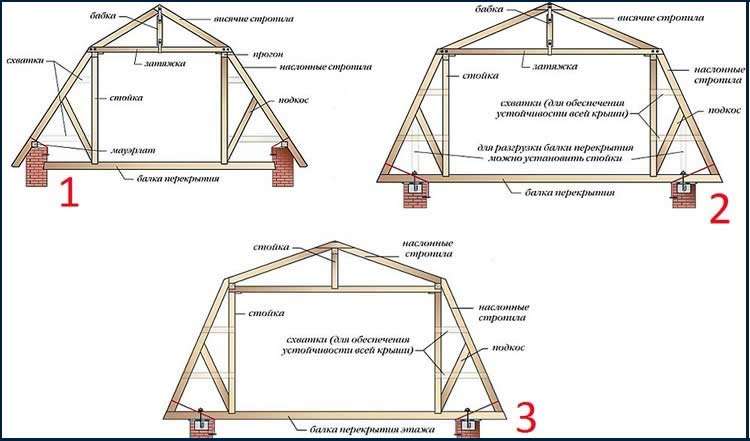

На основании конструктивных особенностей мансарды можно выделить такие виды мансардных ломаных крыш.
- Используется два вида стропил: висячие и наслонные. Балки перекрытия мансарды устанавливаются, немного не доходя до краев стен нижнего этажа. Нижний скат делается из наслонных стропил, которые крепятся к стенам дома при помощи мауэрлата. Из стоек делается каркас стен мансарды. Такие треугольники устанавливаются вдоль стен и связываются схватками. Сверху к ним присоединяются треугольники из висячих стропил, опирающихся на затяжку.
- Чтобы увеличить площадь помещения, нижние края стропил можно вывести за пределы дома. В таком случае крепиться они будут не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома при помощи мауэрлата. Стропила обязательно поддерживаются подкосами. Стойки углубляются в балки перекрытия не более чем на треть их толщины.
- Эта стропильная система ломаной крыши отличается тем, что верхние треугольники делаются из наслонных, а не висячих стропил. Затяжки при этом являются опорами для стоек верхних треугольников.
Монтирование мауэрлата

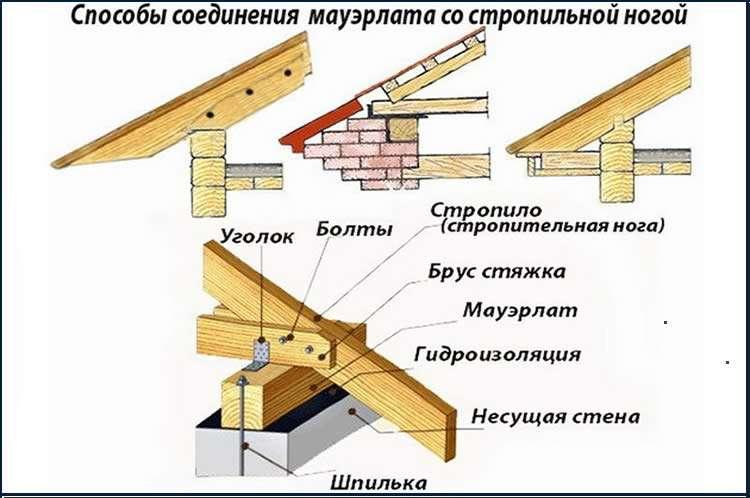

Озаботившись, как правильно сделать ломаную крышу своими руками, следует понимать, что строительство по нормам начинается с закладки мауэрлата. Толщину бруса необходимо увеличить при большой площади, а соответственно и весе кровли. Для небольшого дачного домика достаточно будет сечения материала 10х10 см, а вот большой частный дом потребует уже наличия бруса 20х20 см.
До начала установки необходимо произвести гидроизоляцию места крепежа, уложив двойную прослойку рубероида или многослойную пленку. Процесс монтирования мауэрлата ориентируется на тип материалов постройки дома. Наиболее частой является установка на блочную бетонную стяжку, используя шпили из металла.
Следует учитывать, что меньшее количество отверстий в мауэрлате приводит к повышению прочности всей кровли. При этом шпиль нужно располагать непосредственно под ногой стропы, а не в межстропильном промежутке. Иначе могут возникнуть трещины, что сделает мауэрлат совершенно негодным.

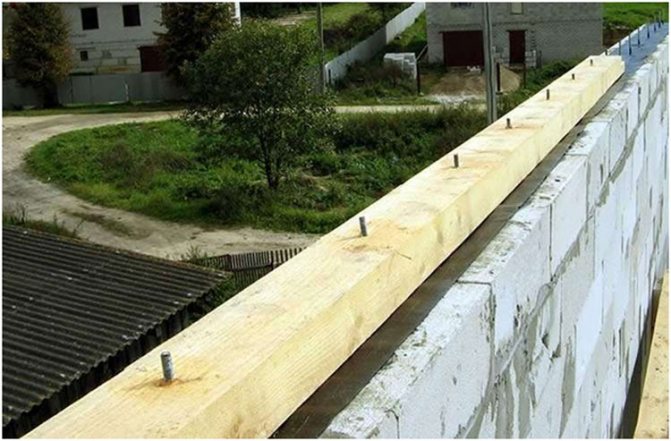

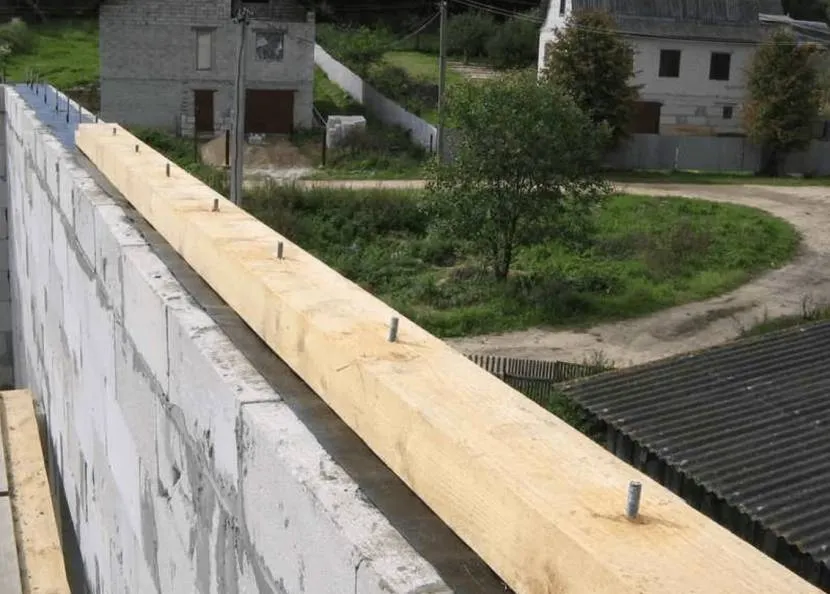

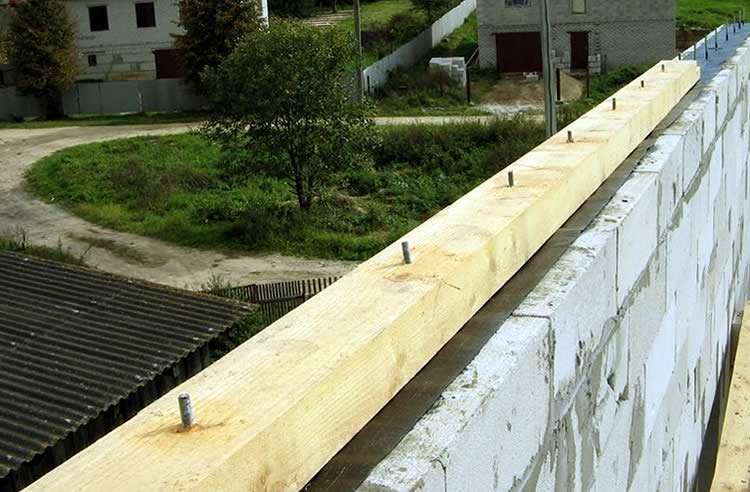

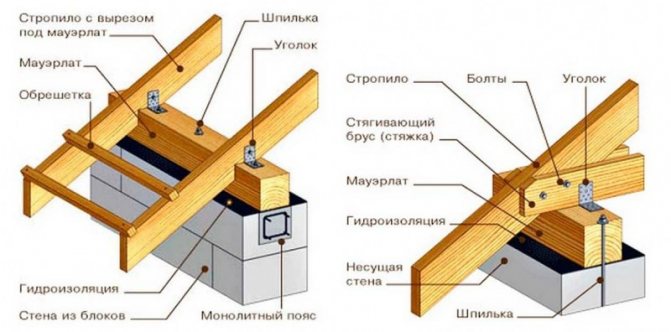

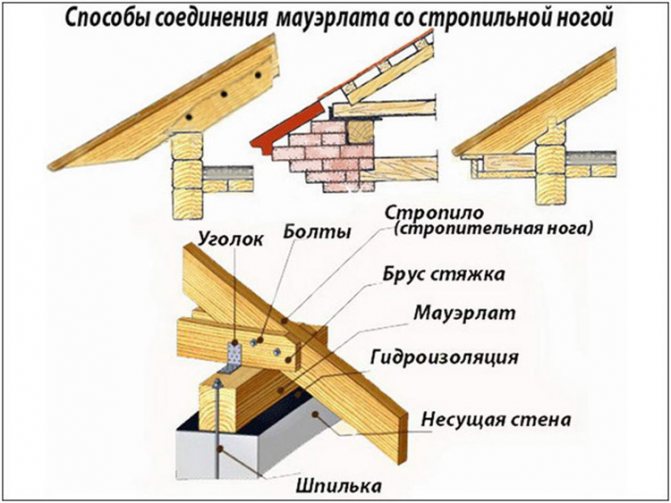

Пример установки мауэрлата Источник kakpostroit.su

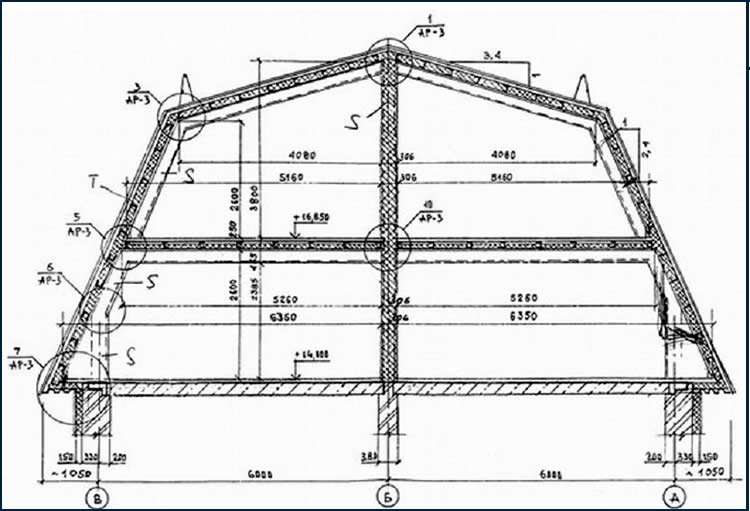

Расчет ломаной крыши
Перед началом работы предстоит провести два расчета:
- определение количества необходимого стройматериала;
- вычисление несущей способности конструкции.
Определить, сколько нужно материала, очень просто из-за несложной геометрии ломаной крыши. С несущей способностью разобраться не так просто. Для ее расчета необходимо учесть:
- массу кровли;
- примерную массу снега;
- массу обрешетки;
- массу паро-, гидро- и теплоизоляционных материалов;
- размеры крыши;
- углы установки скатов;
- шаг установки элементов стропильной системы и кровельной обрешетки;
- дополнительная нагрузка: масса людей и оборудования, окон, вентиляции и т. д.
На основании этих данных и при помощи специальных программ делается расчет несущей способности. В зависимости от того, какая несущая способность требуется, выбирается площадь сечения используемого в строительстве деревянного бруса. Если что-то не устраивает, проект можно подкорректировать, изменив стропильную систему, выбрав другой кровельный материал, разместив стропила пореже.
В большинстве программ конструкция ломаной крыши может быть визуализирована — на 3D модели сразу будет видно, как изменения повлияют на внешний вид мансарды.
Видео описание

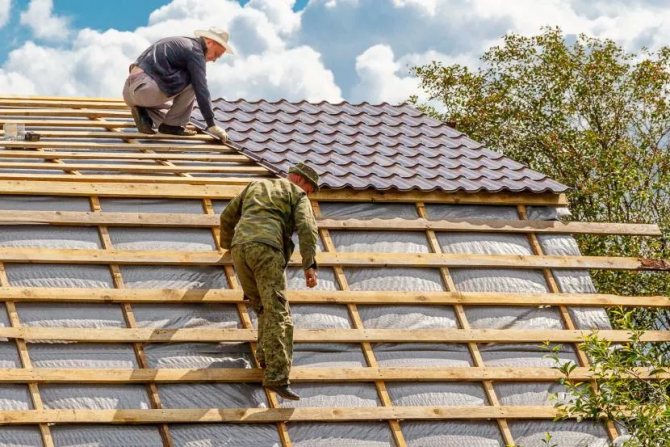

Подробно о монтаже металлопрофильного покрытия и некоторых его особенностях рассказано в этом видео:
Потребуется наличие мелкого инструмента, мощного шуруповерта, болгарки, оцинкованных саморезов, имеющих каучуковую головку. Начать следует с раскроя листовой металлочерепицы, а уже затем монтировать от конька вниз.
Читайте также:
Совет! Ввинчивание саморезов лучше осуществлять по нижней волне листа, которая соприкасается с обрешеткой, чтобы избежать деформации и добиться максимальной крепости креплений.
Помимо кровельных работ ломаная крыша оснащается и иными частями, такими как коньковая доска и снегозадержатель.
Нахлест конька на оба ската металлочерепицы должен составить минимум 10 см.
Основным назначением снегозадержателей является предотвращение схода снега. По сути это маленький карниз, который закрепляется ниже уровня скатов саморезами так, чтобы он был способен выдерживать большие нагрузки во время сильных снегопадов.

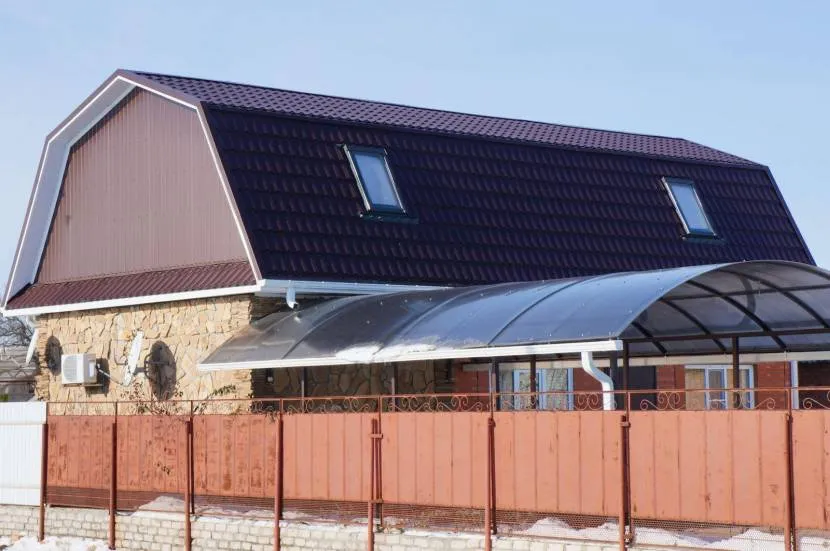

Внешний вид готовой ломаной крыши, покрытой металлочерепицей Источник 1000dosok.info
Какие материалы нужно подготовить?
После разработки проекта будет понятно, брус с каким сечением следует использовать, какой кровельный материал лучше выбрать, какой должна быть обрешетка кровли. Придется приобрести большое разнообразие пиломатериалов: брус для формирования мауэрлата, обрезные доски для стропильной системы, доски для обрешетки. Их нужно правильно подобрать, чтобы конструкция получилась долговечной и надежной.
Советы по выбору пиломатериалов:
- лучше всего для строительства мансарды подходят хвойные породы дерева — сосна, ель — они достаточно прочные и жесткие, чтобы выдержать всю нагрузку;
- древесина должна быть хорошо просушена — влажность ее не должна превышать 20%;
- материал должен быть без сучков, трещин, следов биологического поражения и других дефектов.
Перед монтажом все деревянные элементы ломаной крыши обрабатываются антипиренами и антисептическими средствами, а также пропитками от гниения. Такую обработку следует периодически повторять, чтобы не пришлось заменять несущие элементы конструкции.
Кроме основного материала, нужно запастись металлическим крепежом для соединения стропил с мауэрлатом и между собой, изоляционными и кровельными материалами.
Пристройка к деревянному дому: проекты, варианты дизайна и нюансы монтажных работ
Время чтения: 8 минут Нет времени?
Отправим материал вам на e-mail
Прекрасным способом увеличения площади является пристройка к деревянному дому. Проекты подобных конструкций поражают своим разнообразием и масштабностью. После выбора подходящего проекта, нужно подготовить специальные материалы. Дополнительная пристройка пригодится при создании кухонной зоны, хозяйственного помещения или роскошной террасы. Любое помещение можно возвести самостоятельно, но при этом необходимо правильно выбрать вид постройки.

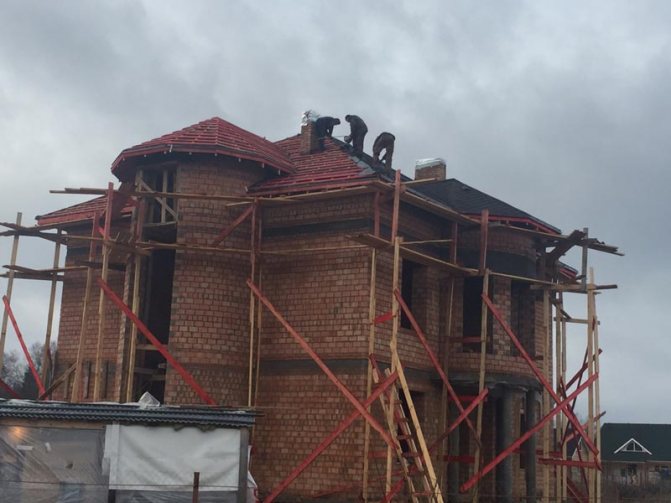

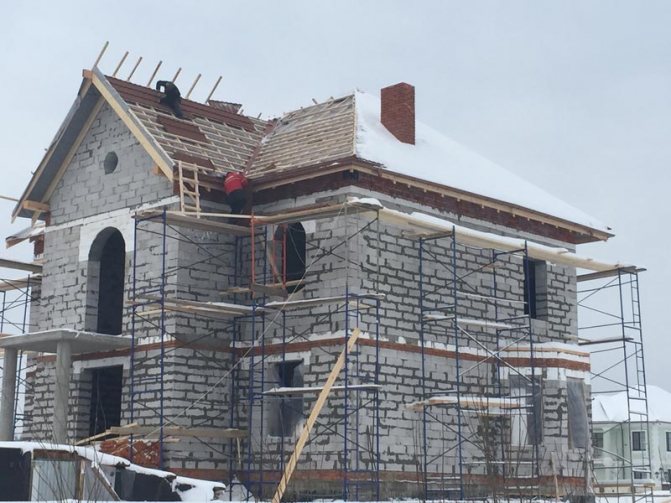

Монтаж крыши
Монтаж мауэрлата

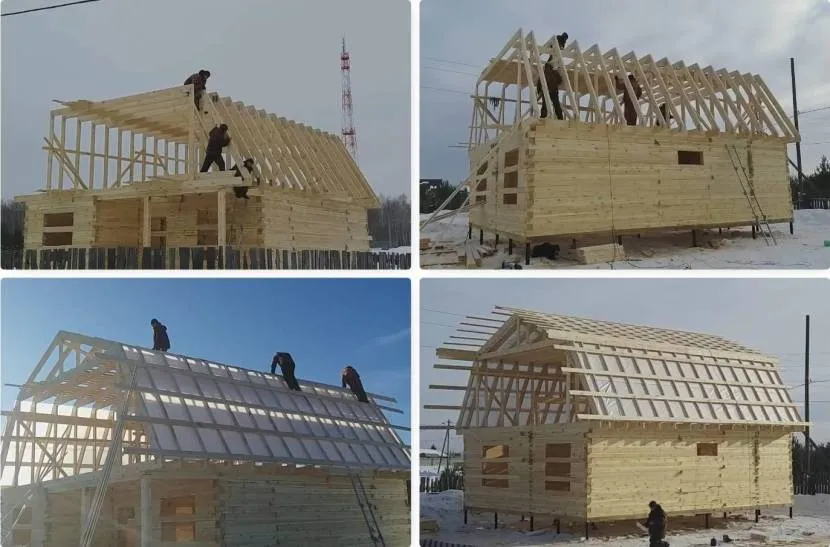

Строительство ломаной крыши начинается с установки мауэрлата, к которому будут крепиться концы стропил. Нюансы этого этапа разнятся в зависимости от материала, из которого построен нижний этаж — если стены его каменные, в них заранее нужно пробить отверстия для анкеров и установить крепеж. Шаг между анкерами не должен превышать 2 м.
На поверхность стены укладывается гидроизоляционный материал. Затем брус размечается, в точках установки крепежа просверливаются отверстия. Мауэрлат надевается на анкера и плотно притягивается гайками.
Монтаж балок перекрытия
Последовательность установки:
- сначала ставятся крайние балки с торцов здания;
- между ними натягиваются бечевки для указания плоскости;
- устанавливаются промежуточные балки.

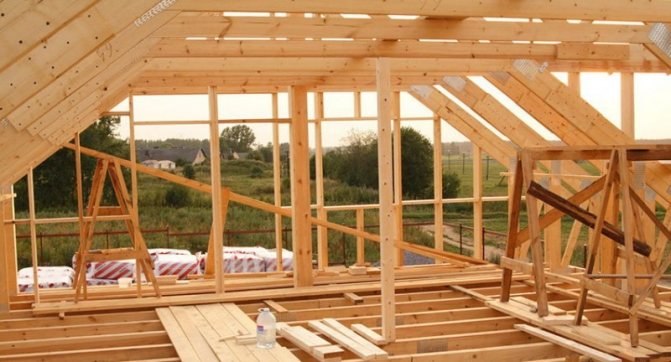

Монтаж стоек
Стойки нужно выставлять строго вертикально. Принцип работы такой же, как в случае с балками перекрытия — сначала монтируются крайние стойки, затем промежуточные в одной плоскости. Шаг между элементами конструкции не должен превышать 2 м. Фиксируются стойки временными распорками. Высота балок — на 10 см больше планируемой высоты потолков.
Между стойками устанавливаются прогоны из обрезной доски. В итоге должен получиться готовый каркас для внутренних стен мансарды.
Установка затяжек
Поперечные балки соединяются не со стойками, а с прогонами, при помощи металлических кровельных уголков. Если ширина помещения большая, под каждой затяжкой стоит установить временные распорки, чтобы при хождении по ним при строительстве верхних откосов балки не сломались и не прогнулись.

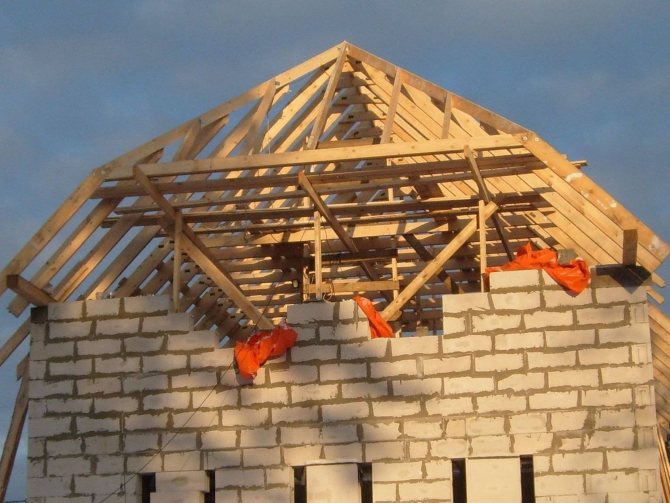

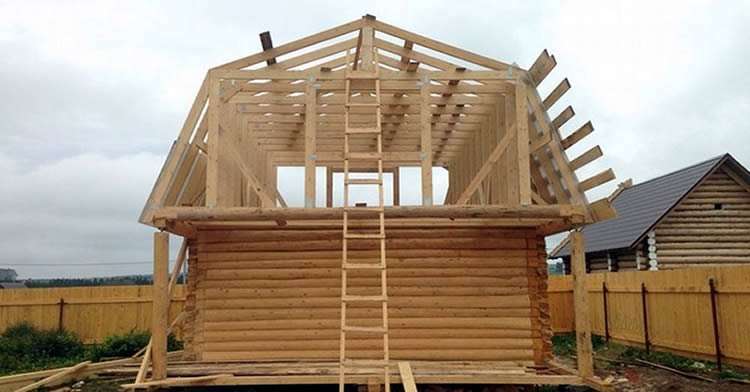

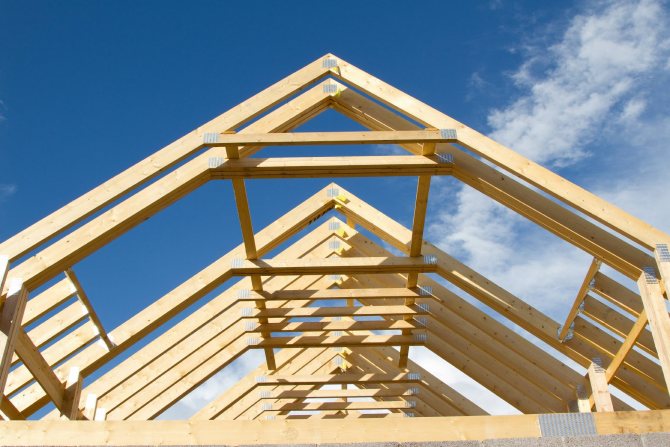

Установка стропил

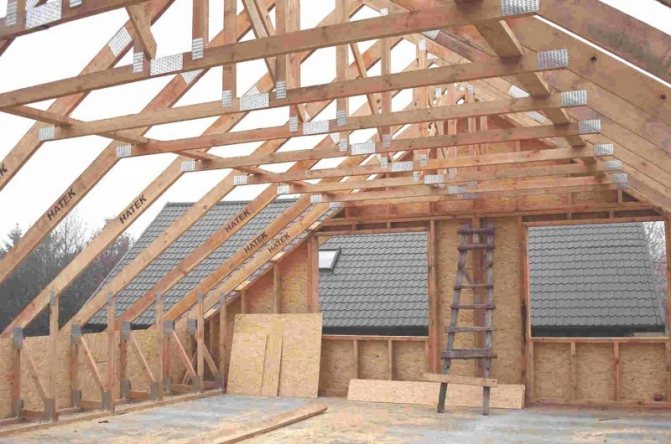

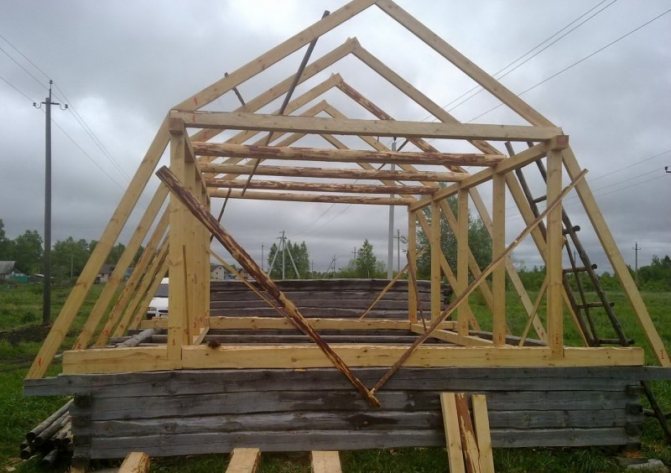

Сначала монтируются нижние стропила. Ставят их в следующем порядке:
- намечаются точки монтажа на мауэрлате — шаг между ними должен равняться 1–1,2 м;
- на стропильных ногах выпиливаются места крепления по шаблону;
- сначала крепятся крайние стропилины, затем, как и раньше, по бечевке — промежуточные;
- в соответствии с чертежом устанавливаются подкосы.
Верхние стропила ставятся так же — по шаблону. Крепятся они к затяжкам и соединяются между собой; продольное соединение коньковой балкой требуется, только если длина мансарды превышает 10 м. В ином случае можно обойтись подкосами, с которыми конструкция ломаной мансардной крыши будет достаточно жесткой.

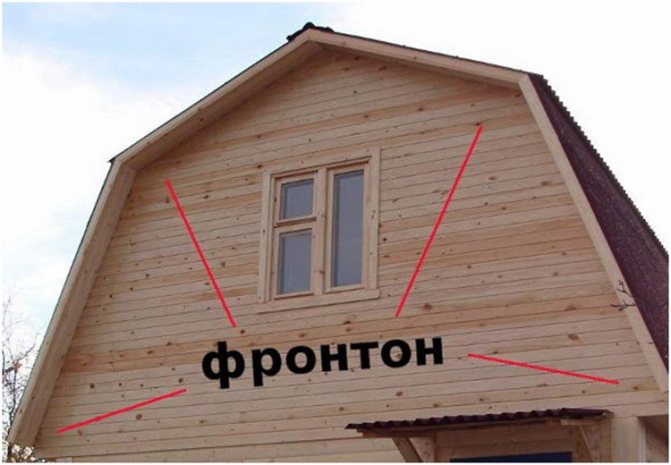

Последние этапы работы — обшивка фронтонов и крепление обрешетки для кровли. Во фронтонах следует оставить оконные проемы (не менее 1/8 общей площади внешних стен мансарды).
Коротко о главном
Процесс создания ломаной крыши достаточно прост при наличии определенных навыков и знаний. Также потребуется запастись достаточным количеством необходимых строительных материалов и соответствующим инструментом. Без их наличия и при отсутствии элементарного понимания в строительном деле лучше обратиться за помощью к специалистам. В ином случае делается чертеж будущей крыши, где учитывается высота будущей мансарды, разновидности кровельного и утеплительного материалов. И проводятся непосредственно строительные работы – начиная с монтажа мауэрлата, затем системы стропил, теплоизолирования, обустройства фронтонов, обрешетки, настила кровли и заканчивается все обустройством конька и снегозадержателей.
Оценок 0
Прочитать позже
Изоляция конструкции

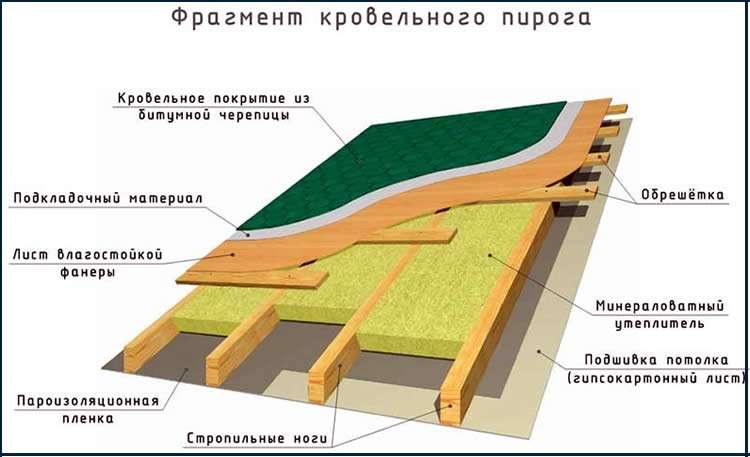

На готовый каркас останется только уложить кровельный пирог. Первый его слой — это пароизоляция, которая не дает влаге проникнуть в утеплитель. На парозащитную мембрану укладывается теплоизоляционный материал — рекомендуется использовать каменные базальтовые плиты. Укладывают их в несколько слоев со сдвигом стыков, что защитит от возникновения мостиков холода. Размер плит должен быть на несколько см больше шага между балками контробрешетки. Чтобы утеплитель не проседал и не терял своих эксплуатационных характеристик, плотность его должна быть не менее 35 кг/м3.

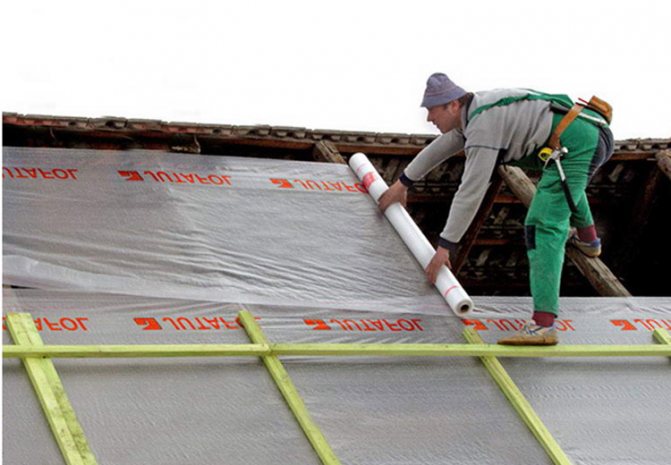

Сверху утеплитель накрывается гидрозащитной мембраной, которая пропускает пар, но не дает жидкой влаге проникать внутрь помещения. Поверх гидроизоляционного слоя укладывается кровля — особенности ее монтажа зависят от выбранного материала.
После монтажа кровли останутся только финишные штрихи — установка водоотливов, декоративная отделка. Внутри отделочный материал также прикрепляется к обрешетке поверх теплоизоляции. Ломаная крыша построена. Как видно, сделать это вполне возможно своими руками — только проектирование и расчет, вероятно, придется доверить профессионалам.
Дополнительное теплоизолирование
Утепление является практически обязательным процессом, т.к. использование чердака под ломаной крышей, как правило, сводится к жилым целям. Специалистами используется в основном минеральная вата с базальтовой основой.
Для регионов средней полосы с умеренным климатом применяется, как правило, слой утеплителя в 15-20 см. Понадобится также наличие пароизоляционной пленки, влагозащитной прослойки и каркаса, служащего основой для крепления.
С внутренней стороны скаты обустраиваются контр-обрешеткой из доски с шириной немного большей толщины утеплителя, трамбовать который категорически не рекомендуется.

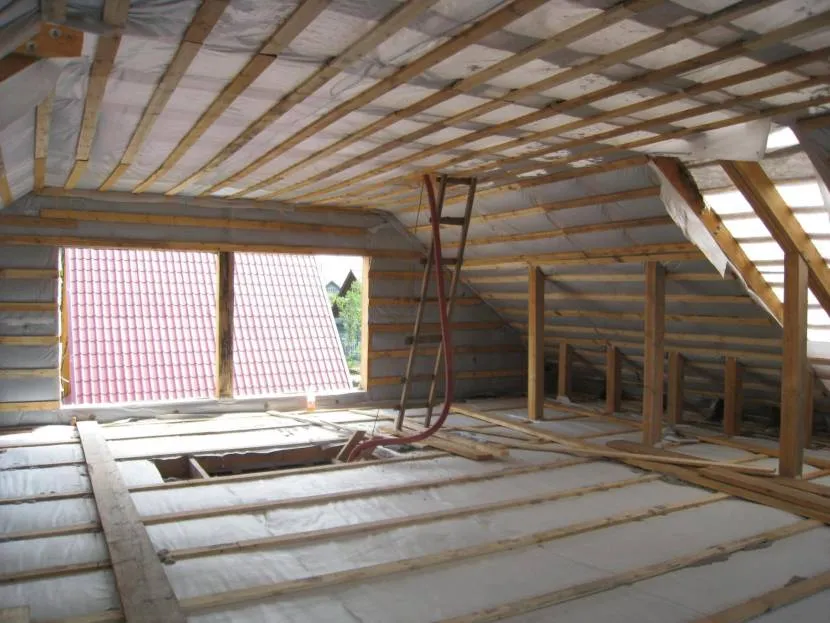

Процесс теплоизоляции мансардной крыши Источник legkovmeste.ru
Если конкретнее, то при использовании прослойки из минваты в 15 см понадобятся доски 5х20 см. Наличие такого зазора также будет способствовать хорошей циркуляции воздуха, что обеспечит естественное вентилирование. Укладка утеплителя осуществляется враспор меж брусьев контр-обрешетки с последующей зашивкой с помощью выбранного материала.
