Обустройство скважины: используемое оборудование и способы защиты

Почему необходимо обустраивать скважину?

Обустройство гидротехнического сооружения на частной территории выполняется в соответствии с нормативной документацией. Со всеми правилами и стандартами хорошо знакомы опытные сотрудники специализированных компаний. Обустраивать источник с одновременным монтажом заранее подобранного водоснабжающего оборудования профессионалы начинают после завершения буровых работ и до подключения внутридомового водопровода. С их помощью создаются трубчатые абиссинские колодцы, простые до 50 м и 100-метровые артезианские источники воды.

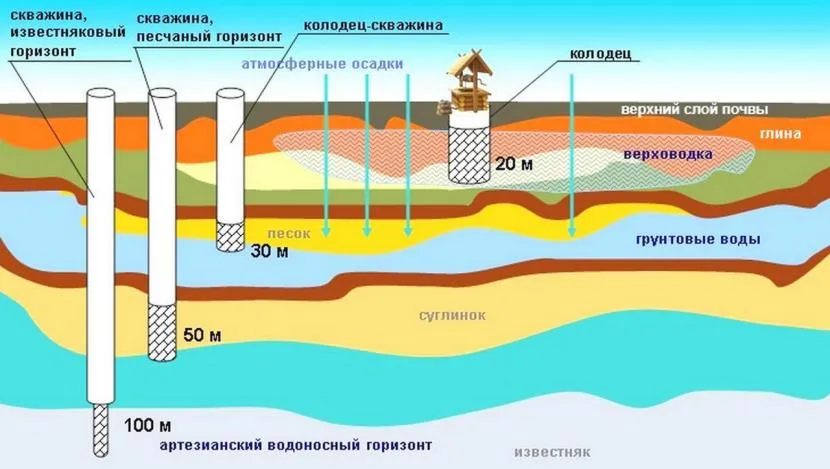

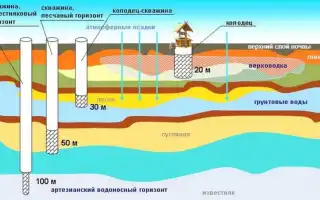

Распространённые типы скважин Источник hotel-a.ru

Грамотное благоустройство скважины независимо от её вида позволяет обеспечить:

• необходимые условия для подключения и выполнения технического обслуживания дополнительно устанавливаемого оборудования;
• защиту личного гидротехнического сооружения, труб и устройств от замерзания;
• чистоту независимого источника воды путём исключения попадания в него пыли, грязи, дождя и талой воды.

Кроме погружного насоса, все оборудование автономной системы водоснабжения монтируется возле скважины или в доме. Для установки устройств рядом с источником предварительно выполняется строительство технического помещения расчётной площади. Специальная небольшая комната в доме тоже не будет лишней. Помещение создаётся на входе водопровода в строение. В нем удобно выполнять монтаж и обслуживание водоснабжающего насоса и другого оборудования. Специальное помещение также используется для подачи электрического питания на технические устройства, ввода труб в водоисточник.

Техническое помещение для скважинного оборудования Источник specteh-vrn.speczakaz.info

Гидроаккумулятор в схеме подключения скважинного насоса

Наличие гидроаккумулятора в системе водоснабжения частного дома ‒ это предотвращение проблем с подачей воды. Гидробак позволяет насосу не перегружаться. После заполнения резервуара водой, насос автоматически отключается и возобновляет работу только тогда, когда жидкость расходуется до определенного уровня. Объем гидробака варьируется от 12 до 500 литров. При отключении электроэнергии в емкости всегда будет определенный запас воды.

Существуют гидроаккумуляторы мембранного и накопительного типа. В первом случае ‒ это малоразмерные приборы, с обратным клапаном и манометром. Выполняют задачу обеспечения в водопроводе давления. Накопительные гидроаккумуляторы имеют резервуары большого объема, их устанавливают чаще всего на чердаках домов, что требует усиления конструкций и теплоизоляции для защиты от морозов зимой.

Принцип работы расширительного бака для водоснабжения заключается в поддержании давления в системе водоподачи. В цилиндрической емкости есть две камеры, для воздуха и для воды. При заполнении емкости водой, воздушная часть уменьшается, при этом увеличивается давление. Расширительный бак любого типа решает такие задачи:

• поддерживает давление в системе, когда насос отключен;
• защищает оборудование от гидравлических ударов;
• сохраняет резервное количество воды, на случай проблем с подачей электричества;
• защищает элементы системы от быстрого износа.

Расширительный бак позволяет не включать насос каждый раз, когда потребность в воде незначительная и ее хватает из резервуара.

Теперь разберемся с тем, как подобрать расширительный бак для водоснабжения. Все будет зависеть от другого оборудования, включенного в схему водоснабжения. В специальных точках продажи всегда можно получить исчерпывающую консультацию.

https://youtube.com/watch?v=GX9uuqvdo_A

Скважинный адаптер или кессон? установка скважинного адаптера, виды кессонов и их недостатки.

█ СКВАЖИНА от А до Я // РЕЛЕ // ВОДОНАГРЕВАТЕЛЬ // Рекомендации

Подбор и установка водоснабжающего оборудования

При устройстве индивидуального водоснабжения используются обязательно следующие технические средства:

1. Насос погружного типа или поверхностного размещения.
2. Автоматика, которая предохраняет насосный агрегат от перегрузок и управляет его работой.
3. Гидроаккумулятор в закрытом исполнении или открытого типа. Первая разновидность устройства – это бак с мембраной. Его использование позволяет обеспечить стабильное давление в инженерной сети.

Тип и способ размещения технических устройств влияет на характер обустройства водоисточника. Монтаж бака с открытой конструкцией проводится в самом высоком месте водопровода. Его устанавливают в чердачном помещении или под потолком последнего уровня дома. Современное оборудование скважины, к которому относится мембранный гидроаккумулятор, монтируется в любом удобном месте.

Гидроаккумулятор закрытого типа Источник 3agorod.ru

Насос поверхностного размещения для водоисточника небольшой глубины

Насосные агрегаты поверхностного размещения легче устанавливаются, проще обслуживаются и стоят дешевле по сравнению с погружными устройствами. Производители выпускают установки 3 в 1. В состав оборудования входит насос, автоматика и бак с мембраной объёмом от 20 до 60 л. Устройства, объединённые в одну установку – выгодный и рациональный вариант. Такое оборудование называется насосной станцией. Для её монтажа требуется меньше места, чем при установке отдельных устройств.

От поверхностного насоса отходят два шланга. Один из них – это всасывающая трубка. Она опускается в водоисточник. Применение насоса поверхностного размещения упрощает обслуживание устройства и обустройство скважины для воды в частном доме. Тем более к оборудованию подключается шланг маленького диаметра. Это позволяет оснащать поверхностными насосами абиссинские колодезные конструкции, куда не входят погружные устройства.

Поверхностный насосный агрегат Источник ozone.ru

У станции или отдельного насоса на поверхности один недостаток – оборудование не рассчитано на подъем водной среды из скважин с большой глубиной. Подавляющая часть выпускаемых моделей имеет предел 10 м. Поэтому водоснабжающие насосные станции и отдельные агрегаты поверхностного размещения обычно устанавливаются рядом с устьем подземного водоисточника. Для монтажа в жилой постройке необходимо более мощное оборудование, способное преодолеть сопротивление трубопровода от источника до строения.

Насос погружного типа для глубокого водоисточника

Если скважина имеет глубину более 10 м, тогда воду поднимают при использовании погружного насосного агрегата. При подборе такого вида оборудования учитывается его высота в обсаде. Правильно определить значение могут только специалисты. Если допустить ошибку, в постройке напор воды будет слабым или полностью отсутствовать.

Погружные насосные устройства Источник variant-a.ru

Смотрите также: Каталог компаний, что специализируются на инженерных системах и сопутствующих работах

Монтаж глубинного насосного агрегата начинается с подключения шланга для подачи водной среды. У современных моделей этот процесс максимально упрощён. Само устройство в скважинной шахте удерживается тросом.

Когда подбирается оборудование скважины на даче после бурения, лучше вместе с глубинным агрегатом монтировать гидроаккумулятор закрытой конструкции. При необходимости он может быть размещён вместе с автоматикой на существенном удалении от водоисточника. Идеальным вариантом для монтажа мембранного бака является специальная комната в жилой постройке. Она может находиться на первом этаже. Её также часто обустраивают в подвале.

Какое необходимо оборудование для скважины

Для организации точки водоснабжения в загородном доме понадобится насосное оборудование, трубопровод, датчики, автоматика и прочие элементы. Характеристики составляющих системы будут зависеть от вида источника, а также от схемы подключения оборудования.

• Для герметичности и для утепления устья системы устанавливается кессон. Для обустройства скважины с кессоном применяют пластик, алюминий или бетон во избежание коррозии. Кессон представляет собой плотно закрывающуюся горловину, обычно с высотой до 2 метров и 1 метра в диаметре, утепленную пенопластом или другими утеплителями.

• Устье скважины оборудуют специальным оголовком, чтобы закрыть доступ грязи к источнику. К оголовку подвешивается насос. Пластмассовый элемент оголовка выдерживает вес до 200 кг, а чугунный до 500 кг.

• Насос для скважины нужен для поднятия воды из глубин и ее доставки в систему водоснабжения. Насосное оборудование подбирают по мощности напора и объему. Сила напора поддерживает работу системы и обеспечивает наполнение скважины объемом воды.
• Электрический кабель связывает насос с автоматикой, которая регулирует его работу. Длина и поперечное сечение кабеля зависят от характеристик оборудования.
• В системе водоподачи используются специальные обсадные трубы. Они не боятся коррозии, герметичны, способны терпеть большие нагрузки. Материал изготовления чаще всего ‒ пластик или асбестоцемент.

• Хорошо, когда в схеме подключения скважины предусмотрен гидроаккумулятор. Он защищает систему от гидроударов и обеспечивает бесперебойное давление при подаче воды.

3 Часть. Прокладка трубопровода от скважины до дома

Выбор оборудования для скважины // FORUMHOUSE

Способы защиты подземного источника воды от осадков и атмосферных воздействий

Скважину и водоснабжающее оборудование необходимо защищать от негативного воздействия дождя, снега, солнечных лучей, ветра, града и даже упавших веток. Для этого вокруг устья водоисточника строят наземное или подземное сооружение.

Строительство защитной конструкции для водоисточника Источник forum.guns.ru

Павильон наземного размещения

Установка над подземным источником воды сооружения, имеющего вид компактного павильона – это самый упрощённый способ защиты водозаборной конструкции. Чтобы уменьшить теплопотери, постройка немного присыпается землёй. Павильон в таком исполнении будет напоминать отдельно стоящий погреб.

Этот вариант защиты редко реализуется на дачных и коттеджных участках. Чаще его можно увидеть над скважинами, которые используются в промышленных масштабах. Павильон редко устанавливают, потому что сооружение загромождает участок и его приходится дополнительно утеплять.

Наземный защитный павильон над водоисточником Источник skvazhiny.ru

Колодец-кессон под землёй

Когда решается, как оформить скважину для воды на даче красиво, большинство владельцев участков выбирают колодец в виде кессона. Защитная конструкция не загромождает территорию. Подземное размещение позволяет спрятать конструкцию. На поверхности остаётся исключительно маленький люк. Он располагается в одной плоскости с землёй.

Преимуществом кессона также является более лёгкой утепление по сравнению с наземной постройкой. Тем более конструкция вкапывается ниже уровня промерзания почвы. Поэтому подземная часть защитного сооружения располагается в зоне плюсовых температур, что позволяет теплу из почвы немного обогревать кессон. При этом конструкцию необходимо хорошо гидроизолировать, чтобы исключить негативное воздействие грунтовой и паводковой воды на технические устройства подземного источника.

Колодец-кессон может возводиться непосредственно на частной территории, когда выполняется монтаж скважины. Сооружение также доступно в готовом виде. Оно изготавливается на заводах разной формы и размеров.

Готовый подземный кессон из пластика Источник userapi.com

Размеры кессона для скважины

Защитная конструкция над подземным водоисточником должна позволять выполнить монтаж всего необходимого вспомогательного водоснабжающего оборудования. Место установки технических устройств влияет на размеры колодца-кессона. Рекомендуется выбирать защитную конструкцию, где человек сможет «развернуться» при выполнении работ.

Если оборудование решено устанавливать в колодце-кессоне, расстояние от передней и боковой стороны насосной станции или гидроаккумулятора до стенок сооружения должно составлять минимум 50 см. При создании скважины для питьевой воды в частном доме необходимо заранее в проекте здания предусмотреть техническое помещение с минимальными размерами 80*80 см. Лучше, конечно, если оно будет просторнее.

Фильтры для воды

Поступающая вода из скважины содержит механические и минеральные примеси. С крупными частицами справляются фильтры насоса, но для полной очистки требуется установка дополнительной системы фильтрации. Она подбирается на основе анализа воды. Фильтры способны снизить концентрацию солей железа, кальция, магния, марганца. Для этого применяют технику, работающую на принципах обратного осмоса, ионного обмена, обезжелезивания.

Рекомендуется собрать весь монтажный комплект до начала работ по обустройству скважины. Это избавит от не вынужденных простоев, обеспечит надежность монтажа всех участков системы водоснабжения.

Видео описание

Создание абиссинского колодца в жилом строении показано в следующем видео

Тепловода-оз.ру Абиссинская скважина, бурение в доме

Если при строительстве защитного сооружения решено использовать железобетонные кольца, то их стандартные диаметры составляют 90, 150 и 200 см. Изделия с наименьшим размером лучше применить для создания колодца-кессона, в котором не будет монтироваться насос и мембранный бак. Железобетонные кольца диаметром 150 см подходят для защитного сооружения, где планируется расположить оборудование средних габаритов. Двухметровые изделия – идеальный вариант для создания кессона, в котором без труда можно смонтировать большую насосную станцию и даже установить мембранный бак на 200 л.

Производители выпускают колодцы-кессоны различных размеров. Ассортимент продукции позволяет подобрать заводское изделие для размещения оборудования с любыми габаритами.

Важно! Дно защитного сооружения должно находиться минимум на 15 см ниже уровня промерзания почвы. Это обязательное условие для климатических регионов с суровыми зимами. Идеальным вариантом является монтаж 1/3 конструкции в незамерзающей зоне.

Третью нижнюю часть кетона нужно располагать ниже точки промерзания грунта Источник ksportal.ru
Верхняя часть колодца-кессона обязательно должна утепляться. Теплоизолятор обычно используют с наружной стороны. В качестве изоляционного материала применяют экструдированный пенополистирол или другую подобную продукцию, которая обладает стойкостью к влажной среде. Если подключение скважины выполняется в доме для всесезонного проживания, отпадает необходимость в использовании дополнительного теплоизолятора. Ведь в таком строении обязательно предусматривается система отопления.

Этапы монтажа оборудования

При монтаже насосного оборудования для скважин все действия выполняются в строгой последовательности. Как только установлена обсадная колонна, а скважина полностью раскачана, приступают к монтажу кессона.

Копают котлован вокруг источника на глубину 1,5-2 метра (ниже уровня промерзания грунта). Важно подготовить основание под устройство камеры. Особенно если она будет бетонной. По периметру котлована следует залить бетонную подушку и армировать ее сеткой. Под полимерный кессон разрешается просто насыпать песчаную подушку слоем 10-15 см и хорошо утрамбовать его.

Выполняют выгонку стен камеры из бетонного раствора, кирпича или колец. При работе с ЖБ элементами следят, чтобы они становились ровно. Все стыки надежно герметизируют.

Установку полимерного кессона выполняют так:

• Формируют в нижней части камеры отверстие, равное диаметру обсадной трубы. Надевают кессон на колонну и аккуратно опускают его на дно. Место стыка резервуара и трубы хорошо герметизируют битумной мастикой.
• В боковых стенках кессона формируют технические отверстия под вывод трубопровода. Здесь также важно использовать хороший герметик.

Как только защитная камера установлена, выполняют ее обратную засыпку, хорошо и послойно уплотняя грунт.

Монтаж насоса

Вариант монтажа насоса через оголовок
При установке поверхностного агрегата схема работ выглядит так:

• Насос монтируют на дно кессона рядом со скважиной. Его ножки привинчивают к полу, чтобы исключить усиленную вибрацию.
• К входному патрубку при помощи штуцеров крепят водозаборный шланг. Его нижнюю часть оснащают фильтром грубой очистки. Метраж шланга рассчитывают таким образом, чтобы он не доставал до дна источника 1-1,5 м.
• Опускают рукав в скважину, предварительно снабдив его грузом, чтобы во время работы исключить хаотичное движение в воде.

Если монтируется погружной насос, принцип установки выглядит так:

• На земле разматывают параллельно электрический кабель, страховочный трос и водозаборную трубу. Все они должны иметь одну длину.
• К выходному патрубку насоса подключают водозаборный шланг при помощи штуцера. Примерно в метре от него фиксируют обратный клапан.
• Насос крепят на страховочный трос. Желательно брать нейлоновый прочный. Стальной со временем приходит в негодность из-за негативного воздействия влаги.
• Все три элемента (кабель, трос и трубу) стягивают строительными хомутами с шагом 1 м, чтобы предотвратить их спутывание в обсадной колонне. Важно избегать натягивания.
• Другой конец страхованного троса крепят к установленной вверху раме или карабину оголовка.

Насос медленно опускают в скважину на нужную глубину.

Монтаж гидробака

Пример обвязки гидроаккумулятора
Мембранный бак располагают непосредственно рядом с насосом или в кессоне. Шланг, отведенный от насоса погружного, подключают к накопителю. Если мастер монтирует поверхностный агрегат, сначала к его входному патрубку крепят отрез, который потом стыкуют с гидроаккумулятором.

От установленного накопителя отводят ветку водопровода к дому.

Здесь же важно установить манометр с реле давления. Далее гидробак через техническое отверстие заполняют водой (его подключение насухую запрещено). При помощи манометра и реле давления регулируют оптимальные показатели. Рекомендованное нижнее значение давления 1,5 атм., верхнее — 3 атм. Регулировку выполняют при помощи специальных ручек, на которых стрелками указано направление их вращения.

Если насосная станция работает полноценно, включается и выключается в соответствии с заданными параметрами давления, вода поступает в систему исправно, значит, устройство скважины выполнено верно.

После гидроаккумулятора по ходу движения воды желательно смонтировать еще один обратный клапан. Также необходимо предусмотреть до и после него два дренажных крана для вероятной консервации системы или аварийного слива воды.

Если вода из скважины идет сильно минерализованная, обогащенная железом или другими компонентами, важно установить в кессоне хорошую очистную систему. Фильтры подбираются после проведенного анализа жидкости.

Герметизация обсадной трубы

В подземный источник не должна попадать пыль, дождь, талая вода и конденсат, образующийся в колодце-кессоне. В противном случае вредоносные микроскопические организмы проникнут в скважину. Чтобы это исправить, придётся потратить много времени и средств. Поэтому ещё во время разработки проекта предусматривается защита обсадной трубы. Для этого используется скважинный оголовок. Он представляет собой специальную крышку из стали. В изделии имеются отверстия под коммуникации. Стальная крышка также оснащается крюком, который предназначен для подвеса насосного агрегата.

Видео описание

Монтаж одного из оголовков смотрите в видео
Подбор специальной скважинной крышки выполняется с учётом диаметра обсадной трубы. В комплектацию оголовка входит обжимная манжета из резины. С её помощью выполняется герметизация обсады. Для ввода электрического кабеля и водопроводной трубы в специальной крышке также предусмотрены уплотнительные элементы.

Специалисты не советуют обрезать обсаду по уровню пола колодца-кессона. В противном случае неудобно будет устанавливать насосный агрегат с оголовком и повысится вероятность попадания в скважину загрязнённой воды, если произойдёт подтопление защитного сооружения. Рекомендуется обрезать обсадную трубу на расстоянии минимум 25 см от пола кессона.

Кабель, труба и страховочный трос для бурения скважин

Для подключения погружного насоса к электрической сети используется кабель. К нему предъявляются особые требования:

• соответствие потребляемой мощности;
• полная длина без дополнительных скруток;
• устойчивость оплетки к постоянному воздействию влаги;
• долговечность оплетки.

В процессе подключения и монтажа насоса возможно механическое воздействие на защитную оболочку. Оплетка должна быть прочной и износоустойчивой.

Водоподъемная труба подключается к насосу и служит для транспортировки воды к оголовку. Трубы из нержавеющей стали и меди имеют высокую цену. Эти материалы вытеснили изделия из полимерных материалов – непластифицированного ПВХ и полипропилена. Эти водоподъемные трубы имеют небольшой вес, срок службы 50-100 лет. Главные достоинства – небольшой вес, отсутствие коррозии и низкая цена.

Опускает насос в скважину с помощью троса. Он должен выдержать вес техники, кабеля и заполненной водой трубы. Трос изготавливают из материалов, устойчивых к воздействию влаги. Капрон и нейлон могут использоваться для опускания насоса на небольшую длину. Под действием влаги эти материалы растягиваются. В результате нагрузка приходится на водоподъемную трубу, что может привести к аварии.

Стальные тросы боятся коррозии, срок службы в условиях Москвы и Московской области – всего 1-2 года. При использовании защитной оплетки их ПВХ, устойчивость удается увеличить, но вибрация приводит к повреждению полимерного покрытия в местах крепления. Лучший вариант – трос из нержавеющей стали. Он обладает высокой прочностью, долговечностью.

Перед погружением насоса рекомендуется трос, кабель и трубу соединить пластиковыми хомутами с шагом 2-2,5 метра. Это упростит задачу, поможет избежать аварийных ситуаций.

Видео описание

Подробно о монтаже скважинного адаптера рассказано в следующем видеоролике
Скважинный адаптер располагается ниже уровня земли. Поэтому при необходимости технического обслуживания, которое проводится очень редко, приходится выполнять земляные работы, чтобы получить доступ к устройству.

Адаптер – это специальный фитинг, состоящий из внутренней и наружной части. Внешняя деталь предназначена для подключения трубопровода, по которому вода будет поступать в дом. Внутренняя часть адаптера располагается в скважине. Она предназначена для подключения трубы от погружного насосного агрегата. При соединении обеих частей используются герметичные уплотнители.

Важно! Монтаж скважинного адаптера выполняется ниже точки промерзания земли. На поверхности остаётся только небольшая часть обсады. Она закрывается специальной крышкой, через которую вводят питающий электрический кабель для погружного насоса.

Монтаж скважинного адаптера Источник свайбурвод.рф

Подогревающий кабель для трубопровода

При строительстве системы водоснабжения дома с цокольным этажом, трубопровод заводится в здание ниже точки промерзания почвы. Это гарантирует защиту от замерзания воды в трубах. В домах с ленточным фундаментом ввод в здание выше точки промерзания. Предотвратить возможную аварию можно с помощью подогревающего кабеля. Он поддержит в трубе температуру выше точки замерзания. Кабель используют в подполье и на участке подвода водопровода к дому. Можно защитить трубопровод по всей длине. Температура поддерживается в автоматическом режиме, расход электроэнергии – минимальный.

Коротко о главном

Современное обустройство скважины на даче или территории с коттеджем проводится для защиты водоисточника, оборудования, трубопроводной системы от грязи, осадков, пыли, негативного воздействия низких температур, талой и дождевой воды. Для этого выполняется установка или строительство защитного сооружения. Оно может находиться над уровнем земли или в грунте. Одним из вариантов также является обустройство специального технического помещения в доме. Независимо от варианта оно используется для монтажа насоса, гидроаккумулятора и автоматики.

Оценок 0

Прочитать позже

Этапы обустройства скважины на воду в частном доме

• Бурить скважину лучше в теплое время года, в благоприятных погодных и температурных условиях. Буровое оборудование для бурения скважин на воду для дома выбирают приглашенные специалисты. Нужно учитывать, что весной повышается уровень грунтовых вод, а вот лето или начало осени — самый лучший период. Естественное высушивание почвенных слоев позволит провести эффективные изыскательные работы и найти самое лучшее место.

• Далее осуществляется монтаж насоса, организация электроснабжения и установка водопроводных труб. Для стабильности работы системы подключается гидроаккумулятор. Хорошо дополнить схему обустройства скважины управляющей автоматикой, способной защитить оборудование от перепадов напряжения и перегрева.
• Следующий этап налаживания подачи воды в дом предусматривает рытье траншеи. Глубина ее выбирается ниже того, который может промерзнуть зимой — как правило, это полтора метра. Для надежности трубопровод рекомендуется дополнительно утеплить, например, минеральной ватой. Если трубы прокладываются не под землей, то параллельно с ними должен идти греющий кабель.

• Завершающий этап обустройства скважины ‒ это подвод трубопровода в дом. Место определяется обычно заранее, при разработке схемы водоснабжения.

Для этого пробивается отверстие в фундаменте до 50мм в диаметре, в него вставляется специальная гильза, а в нее уже вводится трубопровод. Герметизируется подвод посредством монтажной пены.

Возможна поверхностная связь водопроводной системы с домом, подвод, в этом случае, располагается над землей и требует тщательного утепления.

При разработке проекта системы водоподачи для частного дома важно не забыть о фильтрах для воды и дополнительной водоподготовке. Определиться с фильтрами поможет анализ воды. Если в ней не будет вредных примесей, то в систему внедряется простой фильтр для задержки песка и грязи. Лучше всего, конечно, консультироваться со специалистами по всем вопросам, тогда удастся приобрести качественное оборудование и наладить эффективную водоподачу в дом.
