Подкладочный ковер под гибкую черепицу — нужен ли, описание, характеристики

Чтобы разобраться, для чего необходим монтаж подкладочного ковра под мягкую черепицу, прежде нужно понять, как устроен этот тип кровли и какое место в ней занимает подкладочный ковер.

Ковер изготавливается в виде рулонного материала с водоотталкивающими свойствами. Основная функция подкладочного ковра – предотвращение протечки кровли. Чаще всего подкладка состоит из битумного основания с добавлением стеклохолста или полиэфирной ткани.

Также возможно применение мелкофракционного кварцевого песка, который является защитным наружным слоем. При монтаже ковер укладывается абразивным покрытием вверх. Нижняя часть мембраны может оснащаться клеевой пленкой.

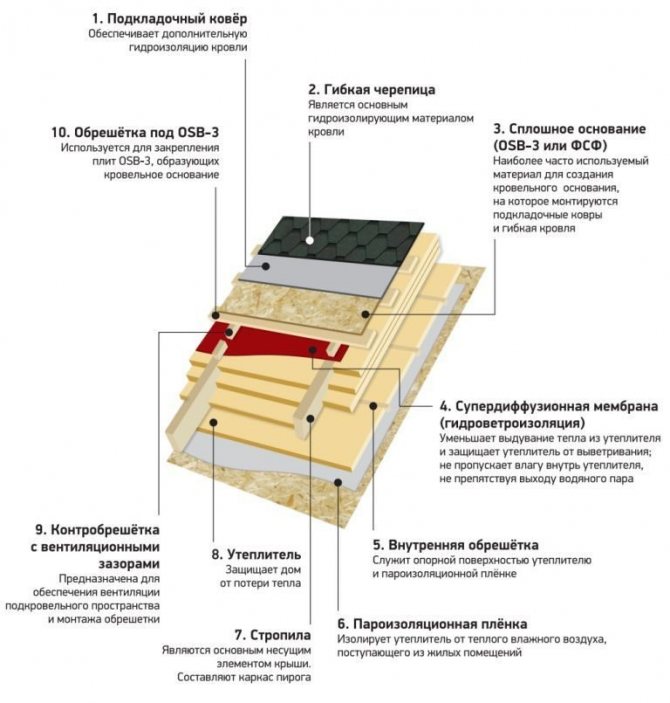

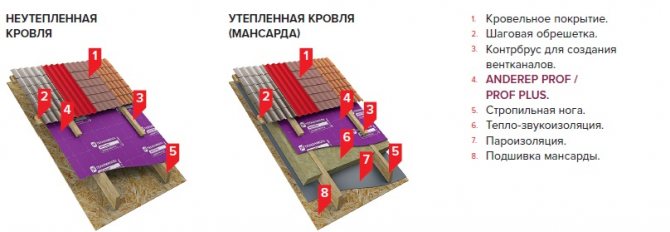

Для понимания места подкладочного ковра в общей слоеной структуре кровли, перечислим слои от финишной поверхности до основания:

1. Гибкая черепица.
2. Подкладочная мембрана.
3. Сплошной настил из досок или OSB.
4. Гидроизоляционный слой.
5. Утеплитель минераловатный или из пенополистирольных плит.
6. Обрешетка и стропильное основание.
7. Пароизоляционный слой.

Монтаж всех указанных слоев обеспечивает надежность и долговечность кровельного покрытия.

Какие функции выполняет подкладка под гибкую черепицу

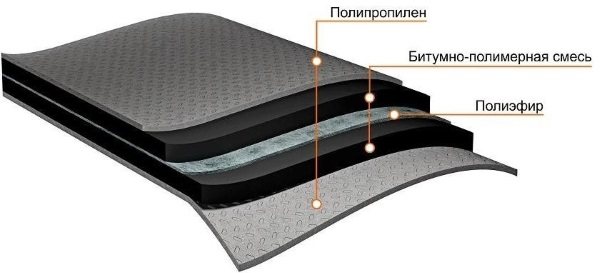

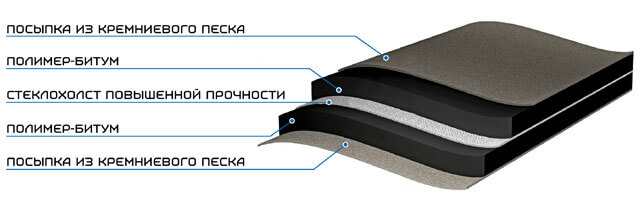

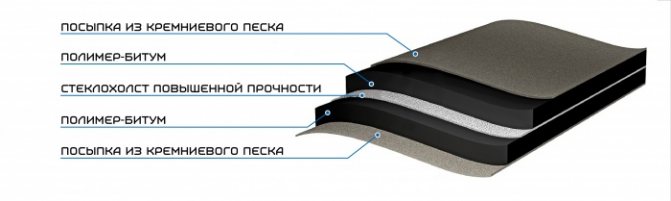

Подкладочный ковер состоит из нескольких слоев, основным материалом для его изготовления служит стеклохолст или полиэфирные волокна. Это достаточно пластичная, прочная основа.

Наружная сторона подкладки покрыта мелким песком или дробленой каменной крошкой, это необходимо для увеличения шероховатости покрытия, его лучшей сцепки с черепицей, к тому же, мелкие кварцевые частицы армируют покрытие, делая его более стабильным.

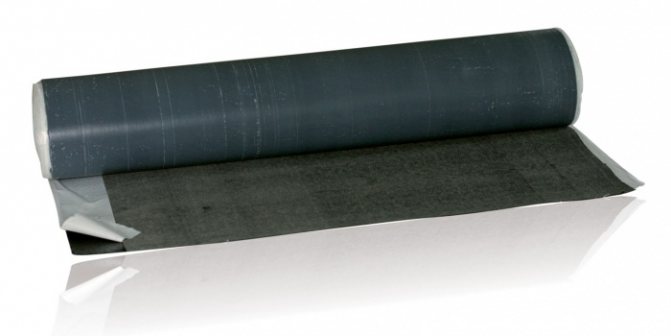

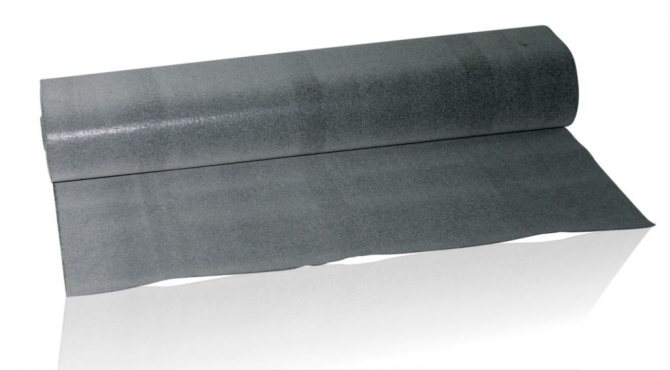

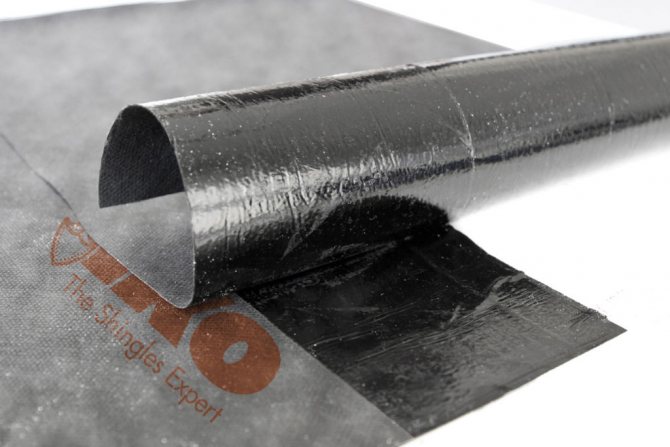

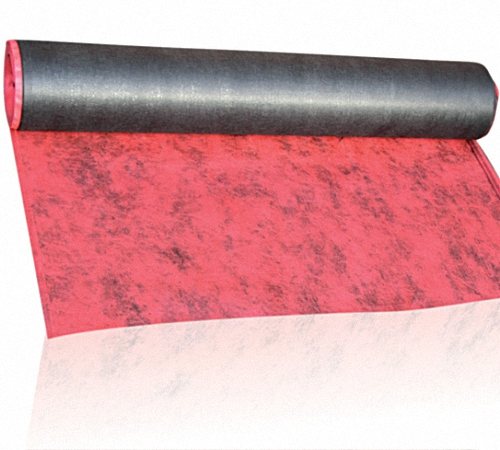

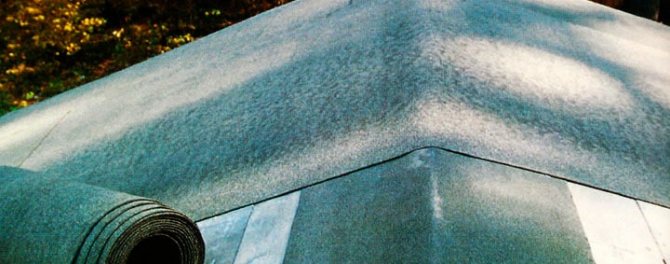

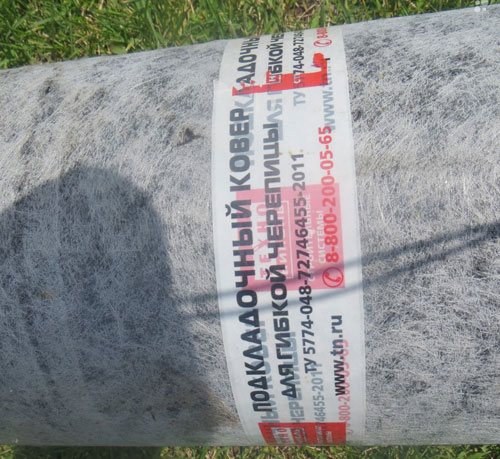

Подкладочный ковер под гибкую черепицу выпускают в рулонах, которые могут иметь различную длину, но ширина этого материала стандартна – 100 см.

Правильно подобранный материал позволяет подкладочному ковру выполнять ряд функций:

• гидроизолировать крышу – покрытие в полной мере препятствует проникновению влаги в слои кровельного пирога;
• играть роль утеплителя, не пропуская в подкровельное пространство холод;
• защищать слои крыши от ветра;
• выравнивать мелкие дефекты и неровности деревянного настила;
• амортизировать, позволяя крыше выдерживать большие нагрузки от снежных масс;
• распределять нагрузки на крышу;
• изолировать стыки частей крыши, сложные участки, такие как, дымоходы, ендовы, мансардные окна.

Внимание! Гибкой черепице для полного склеивания всех слоев между собой необходима высокая температура и время. Поэтому полную прочность крыша из этого материала набирает лишь через 2-3 года эксплуатации. В этот период именно подкладочный ковер принимает на себя нагрузку от осадков, ветра и холода.

Стоимость подкладочного ковра отпугивает многих строителей. Но экономить на этом материале не стоит, при покупке рекомендуется отдавать предпочтение проверенным производителям, например, выбирать продукцию «Технониколь».

В чем его назначение?

В процессе укладки гибкого покрытия обязательно возникает вопрос, нужен ли этот материал в качестве основы, можно ли обойтись без него. Желание сэкономить на одном из важных этапов строительных работ дорого обойдется в будущем. У основания под крышу есть назначение — выравнивание плоскости крыши и маскировка неровностей.

Это необходимо делать для того, чтобы материал лег на подстилающую поверхность, чтобы не выпирать и не образовывать впадин в некоторых местах. Тем более что конечная форма будет видна только после усадки материала под воздействием климатического фактора – осадков и ветра. Если через время дефекты проявятся, их будет сложно сгладить. Лучше сразу выполнить работу качественно и своевременно, чтобы не тратить лишние время и денежные средства на ремонт крыши.

Ещё одним важным свойством подкладочного ковра является обеспечение гидроизоляции крыши. Она нужна для того, чтобы в случае острой необходимости перенести часть невыполненной работы по укладке материала на другое время или день и не бояться, что дождь или снег намочит дом.

Мягкая кровля склеивается в течение 2-3 лет под влиянием большой температуры, чтобы стать полностью водонепроницаемым покрытием. Пока этот момент не настал, основание под нее защищает крышу от протекания и попадания лишней влаги.

При помощи ковра давление на особо хрупкие участки крыши распределяется поровну. Это позволяет удлинить срок ее эксплуатации, если придерживаться инструкции по укладке основания. Без него крыша не сможет долго выдерживать внешнее влияние.

Для чего нужны подкладочные ковры, и каковы их особенности

В настоящее время при строительстве мягкая кровля все чаще заменяет привычные кровельные покрытия. Новые разновидности кровельных материалов используются без жесткого основания, без учета стропильной системы. Единственное, потребуется уложить подкладочный ковер, потому что в противном случае, в готовой конструкции кровли проявятся все неровности. Стоит учитывать и то, что мягкая черепица в будущем будет иметь небольшую усадку, но лишь при воздействии естественных условий: осадков и перепадов температур. Естественно, что мягкая кровля без подкладочного ковра прослужит заметно меньший срок.

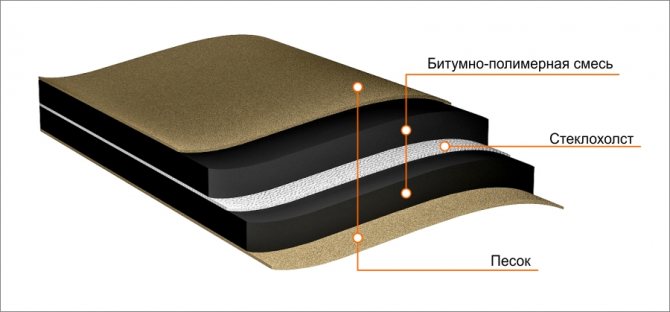

Многослойный пленочный подкладочный ковер состоит из:

• основы из стеклохолста;
• битумного праймера;
• крошки или песка на внешнем слое;
• нижней клеевой защитной пленки.

С помощью подкладки под битумную черепицу можно также загерметизировать стыки между двумя скатами кровли сложных форм, а также обустроить дымоходы и ендовы.

Что это такое?

Чтобы понять особенности и необходимость использования подкладочного ковра, важно разобраться, что это за материал и какие функции он выполняет. Подкладочный ковер – это своеобразная мембрана, которая выполняет влагоотталкивающую функцию, позволяет защитить кровлю от протечек и внутренние помещения дома от затопления. Ковер представляет собой рулонный материал, который изготавливается из битума и полимеров. Обычно в структуре материала имеется стеклохолст либо же основание из полиэфирной ткани. Эта часть ковра покрывается полимерными составами (как правило – на основе битума), а также мелким кварцевым песком или мелкодисперсной крошкой. На нижней части ковра может иметься клеевая пленка, которая позволяет закрепить материал на основании. Крошка или песок позволяет добиться того, что поверхность ковра не будет скользкой – материал всегда укладывается абразивной стороной вверх.

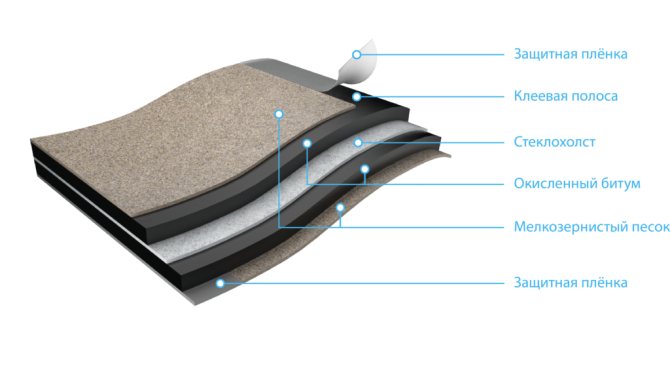

Ковер подкладочный D-Basis Standart

Востребован подкладочный ковер в местности со сложным климатом. К примеру, в таких зонах часто наблюдаются косые ливни и сильный ветер. Укладывают ковер также для защиты покрытия от деформации при давлении снеговой шапки зимой

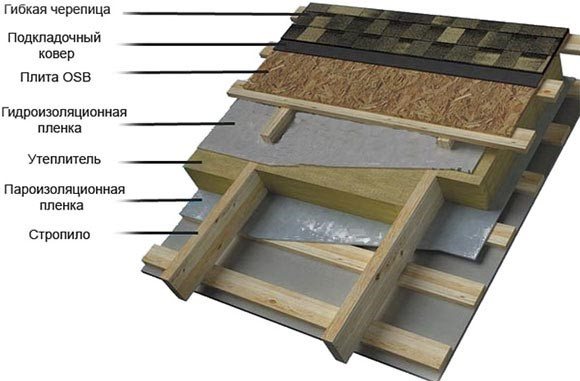

В целом, структура кровли, которая покрыта мягкой черепицей, имеет такие слои, если смотреть сверху вниз:

• непосредственно сама гибкая черепица;
• ковер подкладочный;
• основание (например, плита ОSB);
• слой гидроизоляционного материала;
• утепляющий слой;
• система стропил и обрешетки;
• пленка, обеспечивающая пароизоляцию.

Только кровля, имеющая все эти слои, будет отличаться надежностью и не потечет на протяжении всего срока службы.

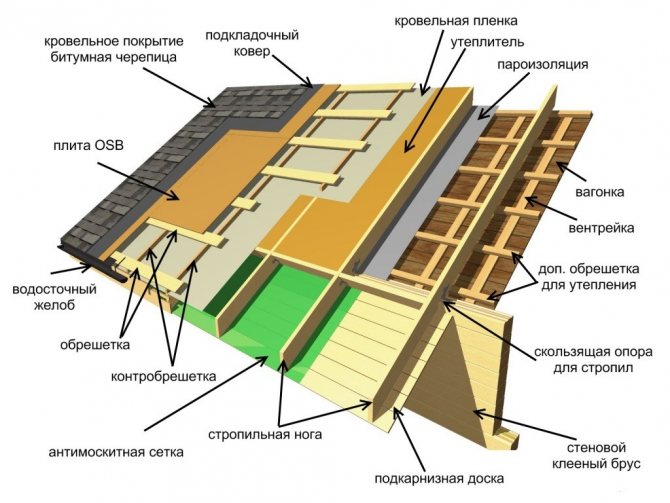

Схема монтажа битумной черепицы

Подкладочный ковер под гибкую черепицу – что это и зачем он нужен?

Подкладочный ковер под мягкую черепицу необходим для гидроизоляции и защиты проблемных участков, узлов и деталей крыши. В случае мягкой кровли – это может быть участки организованного водостока – желоб, ендовы, а также ребро и конек. При превышении определенного угла наклона крыши требуется устройство сплошного подкладочного ковра. В зависимости от значения уклона кровли устраивают 3 варианта его укладки:

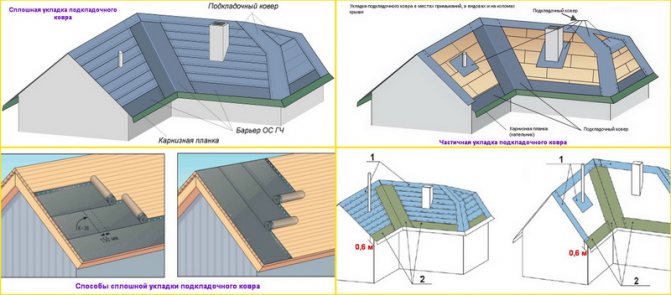

• если угол более 18° – укладку подстилающих ковров ограничивают коньками, ендовами, карнизами и фронтонами крыш;
• если угол наклона более 11,3°, но менее 18° – производится сплошная укладка ковра по всей площади;
• при угле наклона крыши менее 11,3° – сплошная укладка подстилающего ковра совмещается с дополнительным покрытием коньков, ендов, карнизов и фронтонов, как указано в первом варианте.

ОБРАТИТЕ ВНИМАНИЕ!Важно! Для достаточной защиты здания от осадков и качественной укладки гидроизоляции, следует строго соблюдать правила закрепления подкладочных материалов с применением газовых горелок и аппарата, использующего горячий воздух.

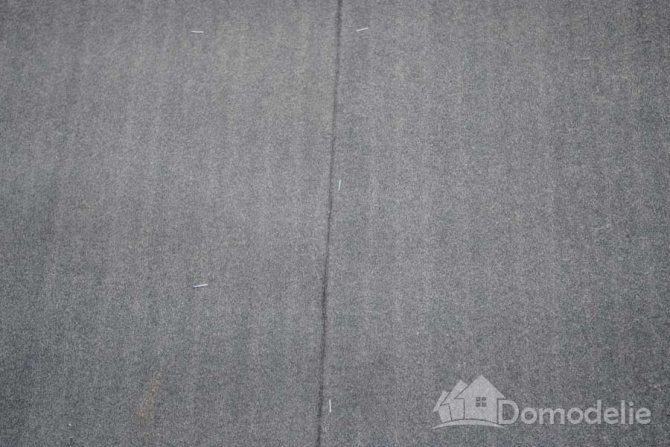

Нужен ли подкладочный ковёр под гибкую черепицу?

Не рекомендуется укладка мягкой черепицы без подкладочного ковра. Это покрытие выполняет следующие функции:

• надёжная защита уязвимых участков на кровле, например, карнизных свесов, от протекания;
• улучшение сцепки битумной черепицы с основой;
• обеспечение длительной эксплуатации кровли и защита от разрушения кровельного пирога из-за термического расширения сплошного основания;
• защита от проникновения и формирования конденсата, благодаря чему основание не размокает и на его поверхности не возникает плесень;
• увеличение звуко- и теплоизоляции, поскольку это – ещё один слой между внешней поверхностью кровли и внутренним основанием.

Некоторые владельцы домов, не желая тратить лишние деньги, размышляют, чем заменить подкладочный ковер, и выбирают более дешёвый аналог, например, классический рубероид. Разумеется, такая замена не гарантирует сохранение эксплуатационных качеств мягкой кровли, и мнимая выгода при выборе более дешёвого варианта обернётся ухудшением качества покрытия со временем.

Какой подкладочный ковёр под гибкую черепицу лучше?

На российском рынке наибольшей популярностью пользуются следующие производители:

• Технониколь;
• Икопал;
• Катепал.

Рекомендуем: Гибкая черепица для отделки фасада дома

При выборе нужно рассмотреть следующие факторы:

• Стоимость. Чтобы узнать, сколько денежных средств будет потрачено на подкладочный ковёр, нужно для начала определиться, будет ли покрыта вся поверхность кровли или только проблемные участки, а затем сделать предварительные замеры. Рекомендуется сопоставить стоимость подложки от различных производителей, чтобы затем сделать выгодный выбор.
• Вес одного квадратного метра. Этот параметр важен для расчёта давления, которое придётся выдерживать основе.
• Минимальная и максимальная температуры, при которых допустим монтаж материала. Поскольку в его основе – битум, он твердеет при слишком низкой температуре и плавится при слишком высокой. Производители указывают предельно допустимые температурные показатели. Не рекомендуется выходить за эти рамки, иначе материал будет повреждён при монтаже, а это приведёт к протечкам в дальнейшем.
• Относительное удлинение в продольном и поперечном направлении. Этот фактор свидетельствует о прочности материала и его способности сохранять форму и сопротивляться деформации.
• Длина и ширина одного рулона. Эти данные нужно знать, чтобы распланировать способ доставки.

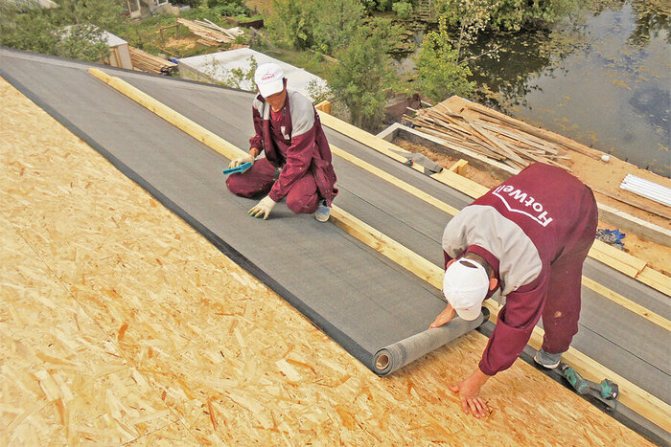

Как укладывать подкладочный ковер?

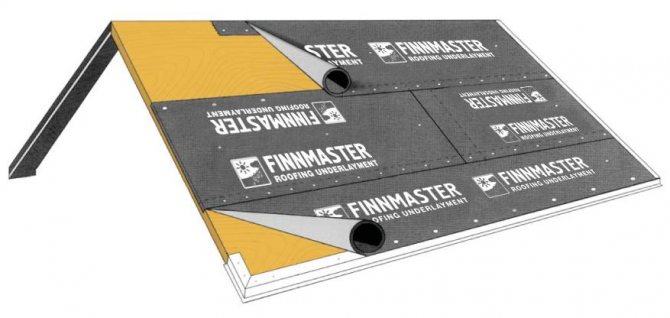

Многие производители рекомендуют укладывать ковёр по всей поверхности кровли, однако некоторые владельцы домов закрывают им только уязвимые участки:

• места коньковых соединений;
• под торцевыми планками;
• под карнизными планками.

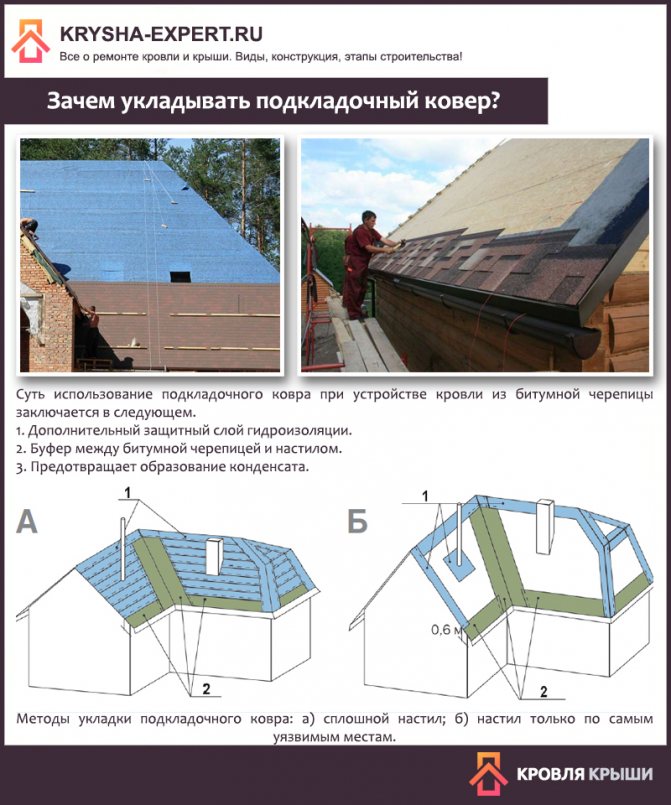

Насколько правильно они поступают, можно судить по углу крыши:

Угол ската	Рекомендации
Малый угол до 18	Застилать всю поверхность крыши.
Крутой скат с углом от 60	Покрывать всю поверхность крыши по вертикали, чтобы не допустить образование складок.
Средний угол	Допустима точечная защита только проблемных участков.

Чтобы понять, зачем нужен подкладочный ковёр на всей поверхности кровли при малом уклоне, следует вспомнить, что зимой, во время оттепели, снег подтаивает, в результате чего создаются ледяные барьеры. Из-за них вода накапливается на мягкой кровле и может проникнуть под её клеевыми стыками. А ковёр обеспечивает дополнительную гидроизоляцию.

Рекомендуем: Гибкая черепица для отделки фасада дома

Процесс укладки зависит от типа покрытия. По способу крепления выделяются два типа такого покрытия:

• неклейкий;
• самоклеящийся.

Так, при наличии самоклеящегося слоя обеспечивают его плотное примыкание к основе и хорошенько прижимают для прочной сцепки. Для её усиления материал прикрепляют строительным степлером или специальными гвоздями. Эти же приспособления применяются для крепления материала без клейкой основы. Не рекомендуется полностью довериться клеевому слою, отказываясь от дополнительных креплений.

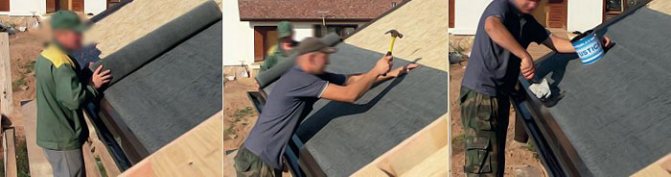

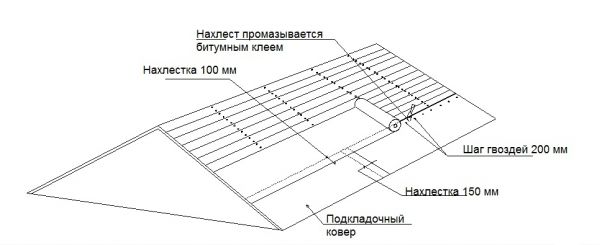

Следующие подсказки расскажут, как стелить подкладочный ковёр правильно:

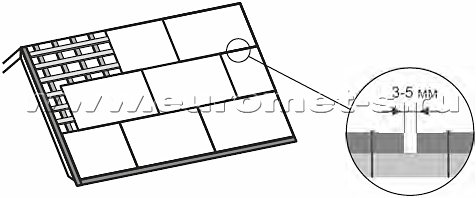

• Идеально укладывать его на ОСП-3 или влагостойкую фанеру, поскольку этот материал ровный и твёрдый.

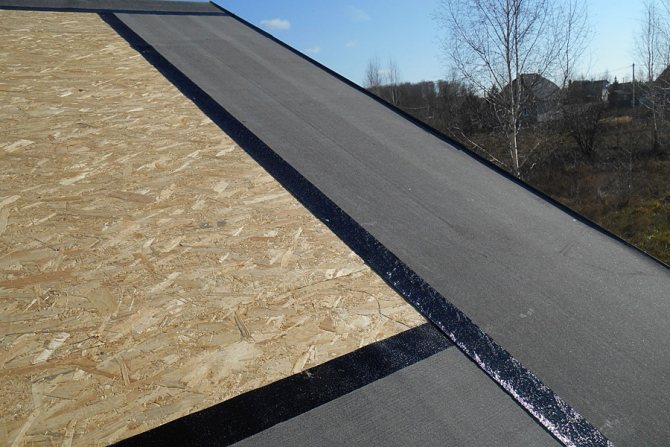

• Рулоны нужно стелить внахлёст, герметизируя швы специальным клеем.
• При монтаже нужно старательно натягивать ковёр, чтобы он не создавал складки, нежелательные для дальнейшей эксплуатации кровли.
• Если в конструкции кровли присутствует ендова, монтаж подкладочного ковра следует начинать именно с неё.

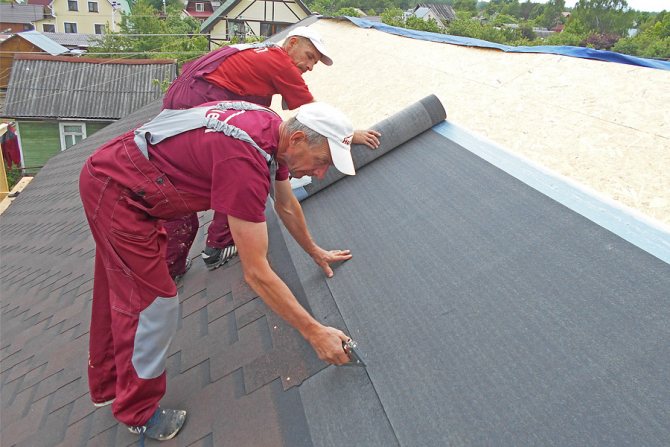

• На карнизных свесах рулон раскатывается вдоль карниза без образования складок или загибов, а затем фиксируется кровельными гвоздями или строительным степлером с шагом в 20 см. Материал сохраняет герметичность, даже если его целостность нарушают гвозди. Он обволакивает их, становясь с ними единым целым.
• На участках близ конька, в верхней части ската, полоса материала на одной стороне должна перехлёстом покрывать подложку на другой стороне, чтобы на самом коньке не было шва. Так будет достигнута надёжная защита от протекания.

Строительство домов

При грамотном применении технологии монтажа мягкой кровли используется укладка ковра под мягкую черепицу – для надежной защиты строения от погодных факторов. Особенность технологии – в получении надежной подложки, способной одновременно выполнять несколько функций, включая компенсацию неровностей стропильной поверхности, защиту от проникновения воды и доступа предельно низкой температуры в чердачное помещение в зимнее время. С этими и другими задачами легко справляется специальный ковер под черепицу, рекомендуемый под все разновидностии мягкой кровли.

Оглавление:

1. Особенности и функциональное назначение ковра под мягкие кровельные материалы
2. Разновидности подкладочных ковров
3. Самоклеящийся подкладочный ковёр под мягкую кровлю
4. Разновидности основы для подкладочных ковров
5. Подготовка крыши под мягкую кровлю и этапы монтажа

Особенности и функциональное назначение ковра под мягкие кровельные материалы

В современном строительстве мягкая кровля все чаще вытесняет традиционные кровельные материалы. У новых образцов кровли большие возможностей и в художественно-конструктивном смысле, и по части надежности в эксплуатации.

Модернизированные кровельные материалы используются без жесткой основы, не считая стропильной системы. Но требуется подкладочный ковер под мягкую черепицу, иначе проявятся все неровности в конструкции кровли. Учитывайте, что мягкая черепица дает некоторую усадку, но финишная форма будет достигнута только в естественных условиях – при воздействии осадков и под влиянием амплитуды температур.

Подкладочный ковер – многослойное пленочное покрытие:

• стеклохолст в основе;
• битумный полимер;
• мелкодисперсная крошка или песок на наружном слое;
• нижняя защитная пленка и клеевая.

Подкладочный ковер компенсирует перепады уровня крыши, и его монтируют перед настилом мягких кровельных материалов. Однако он и сам по себе достаточно надежен в качестве временной кровли, поэтому в регионах с дождливым климатом, где мало солнечных дней, в первую очередь, укладывают подкладочный слой, чтобы защитить новое строение от протечек.

Подкладочный ковер под черепицу выпускается с некоторыми особенностями у каждого производителя, но классический «сэндвич» мягкой кровли имеет такие составляющие:

• гибкая черепица;
• подкладочный ковёр;
• плита OSB;
• гидроизоляционная пленка;
• утеплитель;
• стропильная система;
• пароизоляционная пленка.

Подкладочный ковер также помогает герметизации мест стыка между двумя скатами крыш сложной конфигурации, обустройству дымоходов и ендовы. С такой надежной основой можно не переживать о повышенном уровне гидроизоляции, даже в регионах со сложными климатическими условиями – при частых косых ливнях и порывистом ветре большой силы. Укладка ковра под мягкую черепицу также гарантирует в зимний период достаточную амортизацию под значительной шапкой снега на кровле.

Наиболее практичные разновидности подкладочных кровельных материалов:

• стеклохолст,
• полиэфирная ткань.

Подкладочный слой – это битумно-полимерное покрытие, выпускаемое в виде рулонов. Подкладочный ковер под мягкую черепицу содержит пластификаторы, волокна и битумную мастику – для повышения гидроизоляции и амортизации основы. А для снижения скольжения наружный слой обрабатывают мелкозернистым песком или мелкофракционной каменной крошкой.

Внимание: Запомните, что подкладочный ковер монтируют пленкой вниз и абразивной основой вверх (посыпкой песком)! Швы обязательно герметизировать, например, при помощи битумной мастики.

Подкладочный ковер надежно защищает от промокания конструктивные детали крыши, ендовы, отверстие для дымохода, карнизные свесы. Они обеспечивают более мягкие линии всем выступающим и острым элементам крыши. Основные разновидности подкладочного ковра:

• на самоклеющейся основе;
• без «самоклейки».

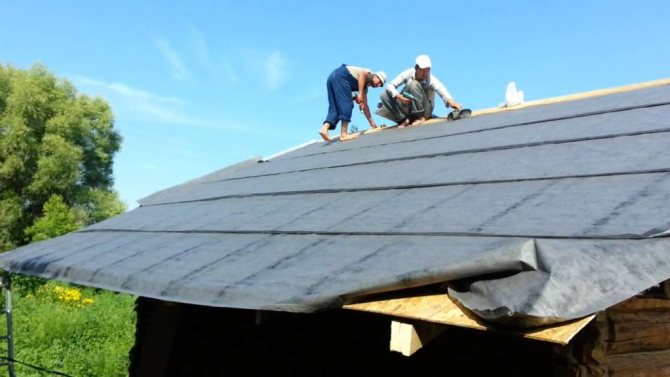

При малом уклоне скатов крыши подкладочное покрытие идет на конек, ендовы, ребра и по периметру. Подкладочный ковер выстилают рулонами снизу-вверх с небольшим нахлестом, фиксируя края кровельными гвоздями примерно через 20 см. При малом уклоне крыши подкладочные рулоны выстилают по всей поверхности. Подкладочный ковер на основе «самоклейки» удобен быстрым монтажом, но дополнительно крепят кровельными гвоздями. Ковровую основу без «самоклейки» фиксируют строительным степлером или гвоздями.

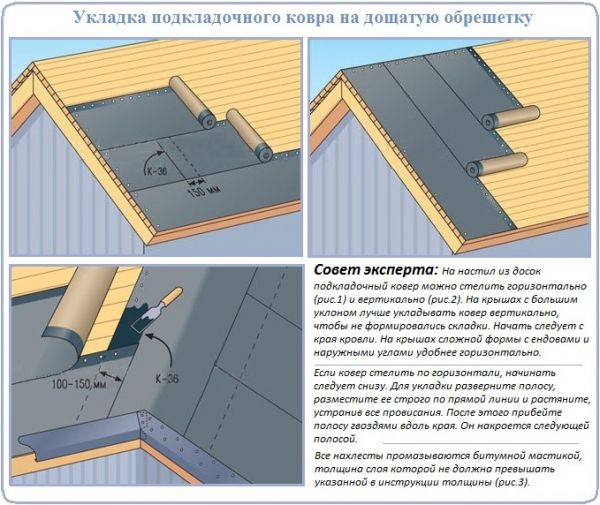

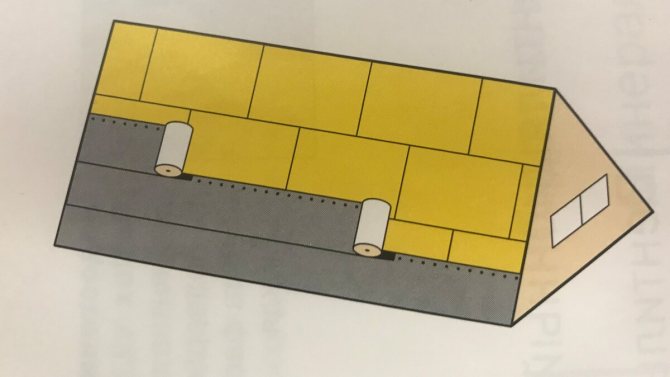

В зависимости от формы кровли, полотнище выстилают вертикально или горизонтально. При этом гораздо важнее, чтобы подкладочный ковер был нормально натянут при плотной состыковке края монтажным клеем или мастикой. Если кровля сделана под большим уклоном, то вертикально укладывать рулоны намного удобнее, и складки не образуются.

Разновидности подкладочных ковров

Большинство предприятий, освоивших выпуск гибкой кровли, также выпускают и рулонный подкладочный ковер, который необходим для такого покрытия. Многослойный материал на основе прочного стеклохолста или полиэфира удобно расфасован по рулонам не шире 1м. Фактор различия подкладочных ковров – метод их закрепления.

1. Стандартный подкладочный ковер без самоклейки – фиксируется кровельными гвоздями из оцинковки с широкой шляпкой, реже используют строительный степлера, а на краях материал стыкуют битумным клеем.

2. Комбинированный тип подкладочных ковров – верхнюю кромку закрепляют гвоздями, а у нижней есть полоса «самоклейки», с которой проще фиксировать край полотна внахлест, и требуется лишь снять защитную ленту. Не исключается и дополнительное закреплении гвоздями в сомнительных местах.

3. Самоклеящиеся ковры – наиболее современная разновидность с наиболее удобным типом фиксации. Достаточно правильно расстелить полотно и снять защитную ленту. Гвозди используются, в основном, только по краям, и полосы надежно закрепляются сами. В холодное время рулоны прогревают для улучшения фиксации.

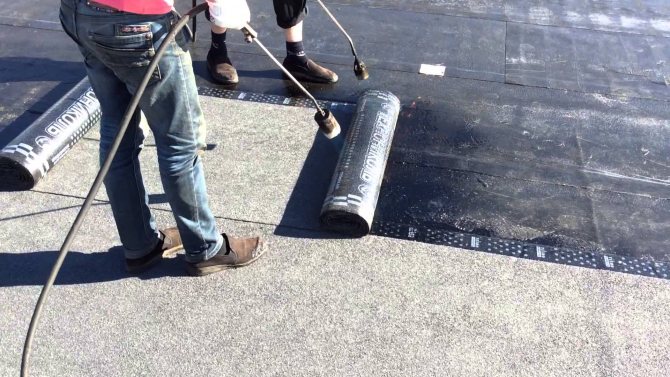

4. Наплавляемая разновидность подкладочных ковров также требует прогрева строительным феном для фиксации. Он используется редко из-за некоторых неудобств использования фена на кровле.

Примечание: Инструкция к применению есть у каждого рулона, где четко прописаны все рекомендации по их укладке, расходу и хранению, согласно стандартам.

Хранение подкладочных рулонов – под навесом, на чердаке или в закрытом помещении, при умеренной температуре, то есть не выше 30˚С. Если на одной кровле используются разные типы подкладочных ковров, то их хранят отдельно, чтобы не спутать и не подниматься на крышу лишний раз. Удобнее всего поставить рулоны воль стены вертикально. Нельзя хранить возле отопительных приборов и при высокой влажности. Учтите, что на крыше в летний период они прогреваются намного больше, но там подкладочный ковер используется в разложенном и зафиксированном виде. Он забирает излишнее воздействие солнечных лучей на себя.

Какие разновидности ковров существуют и какой наиболее оптимальный?

Если раньше для защиты проблемных участков кровли применялась усиленная укладка кровельного ковра в несколько слоев, и их закрепление самодельными деталями из подручных материалов, то сегодня рынок предлагает разнообразие кровельных ковров, специальных деталей и устройств их крепления.

Подкладочный ковер для гибкой черепицы бывает нескольких типов и они различаются по размерам, толщине, прочности, массе на квадратный метр и другим показателям. Наибольшей популярностью пользуются различные модификации подкладочных ковров Шинглас:

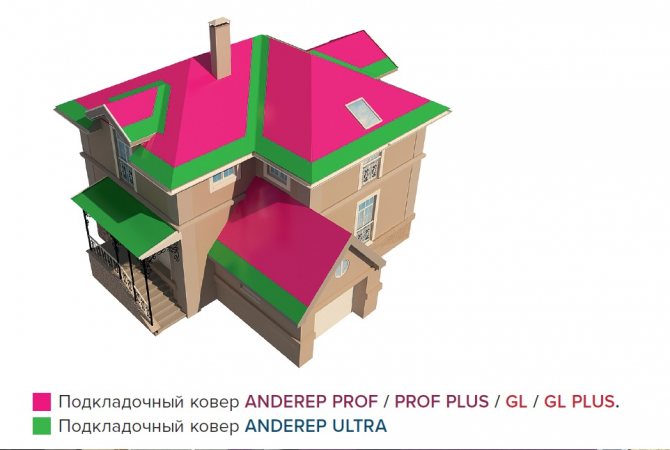

• Anderep Barrier – самоклеящийся материал, в котором верхний слой выполнен из армирующей пленки. Отличается достаточной пластичностью, что обеспечивает сохранение целостности гидроизоляции при деформации конструкции крыши;
• Anderep Ultra – самоклеящаяся подложка под мягкую кровлю, верхний слой которого изготовлен из полиэфирной мелкозернистой посыпки, отличающейся высокой прочностью;
• Anderep Prof – мультифункциональный подкладочный ковер под мягкую кровлю, сверхтонкий и легкий. Изготовлен на основе битумно-полимерного вяжущего в сочетании с СБС полимерами, обеспечивающими прочность, а верхний слой состоит из полипропилена;
• Anderep GL – подкладочный ковер, изготовленный с применением стеклохолста, защищенная с двух сторон мелкозернистым песком, механически закрепляемый. Применяется для покрытия кровли по всей площади, кроме свесов и ендов. Стеклохолст содействует прочности, а также надежному креплению гвоздем.

Кроме этого, заслуживают внимания модели подкладочных ковров ICOPAL, KATEPAL, TEGOLA, Docke шириной 1,0 м, длиной от 15 до 40 м.

Проблемными участками крыши считаются места установки комплектующих кровли, таких как ендовы, коньки и ребра, расположенные в местах соединения скатов, а также свесы фронтонов и карнизов, кровельных выходов вентиляционных шахт, где без защиты посредством подкладочного ковра не обойтись.

подкладочный ковер для мягкой черепицы

Расчет по определению требуемого количества рулонов материала зависит от способа укладки и проводится двумя способами:

• при укладке по всей площади кровли с коэффициентом 1,15:

n = S * 1,15 / Sрул, где Sрул – площадь ковра в одном рулоне;

• при монтаже участков вероятных протеканий:

n = (L енд + L карн + L торц + L коньков + L прим) / Sрул.

Популярные производители

Katepal. Выравнивающая и гидроизолирующая прокладка. Производство: Финляндия. Изготавливается в двух вариантах: стандарт, с креплением на гвозди или скобы, и как самоклеящиеся полотна.

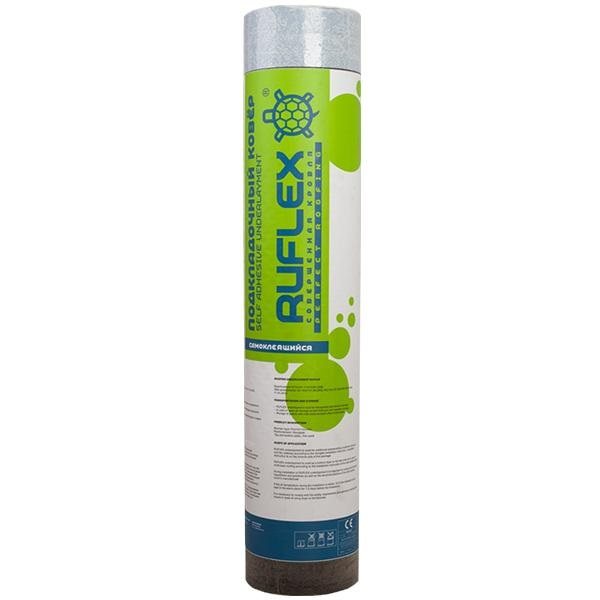

Ruflex. Подкладочная мембрана с фиксацией на саморезы или битумную мастику. Производство: Россия.

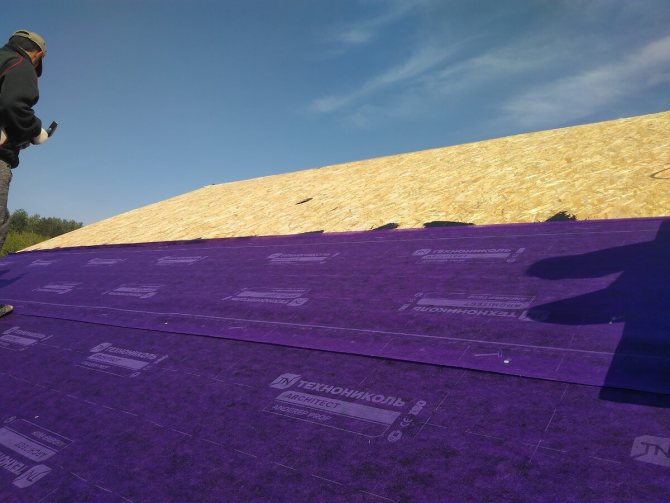

ТехноНиколь. Торговая марка, наиболее массово представленная на отечественном рынке. Производство: Россия. Под маркой Технониколь производятся все типы подкладочных мембран для любых навесов и крыш. К самым популярным коврам относят изделия, разработанные совместно с инженерами из Испании под мягкую черепицу Шинглас: ANDEREP PROF, ANDEREP BARRIER, ANDEREP GL PLUS.

Delta Roof. Основной для этого изделия служит нетканый полипропилен, пропитанный битумными составами. Производство: Германия. Прокладки Delta Roof используют при монтаже кровли над неотапливаемыми помещениями под мягкую черепицу. Благодаря высокому качеству, может использоваться как временное финишное покрытие кровли.

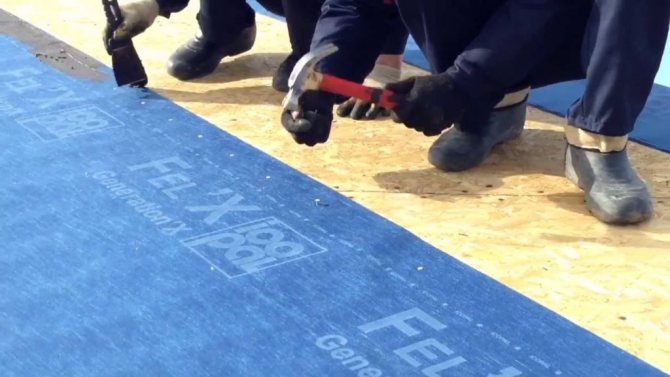

Icopal. Основой для ковров Icopal (торговые марки FEL-X и K-el) служит стеклохолст, пропитанный битумной мастикой. В некоторые изделия могут добавляться полимеры. Производитель: Россия. Используется для всех типов крыш.

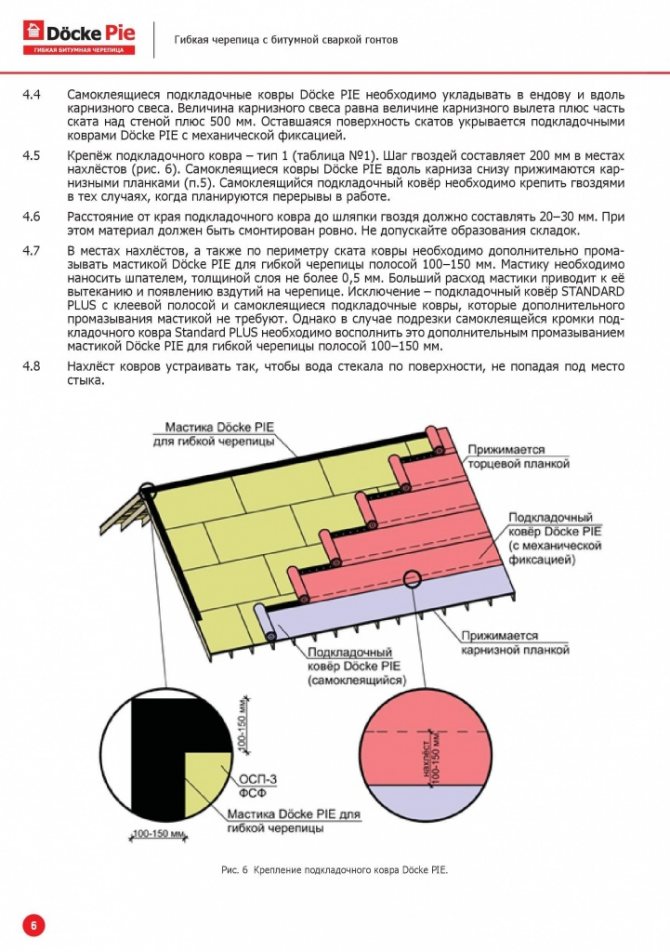

Docke. Подкладочные материалы Docke D-Basis (строители их часто называют деккер)изготавливают на основе стекловолокна. Стеклохолст пропитывают битумными составами с насыщенным кислородом. Для покрытия верхнего слоя используется кварцевый мелкозернистый песок. Нижний слой – самоклеящийся. Производство: Германия.

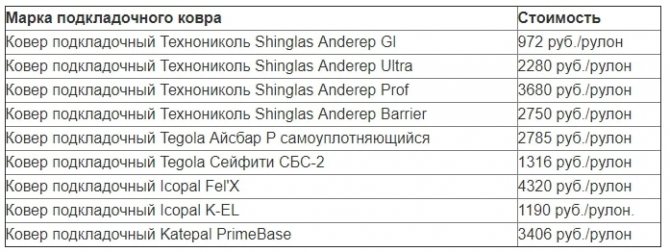

Цены на подкладочные материалы.

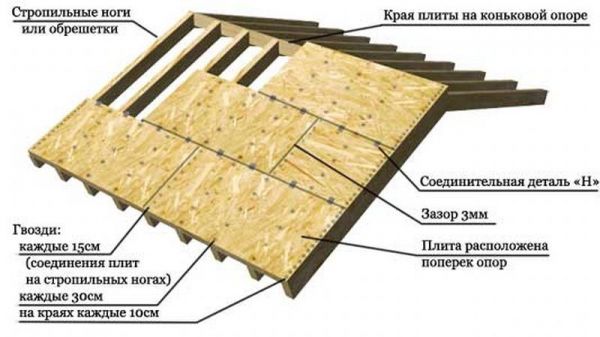

Подготовка обрешетки к укладке ковра

Монтаж обрешетки крыши для устройства сплошного основания и укладка подкладочного материала проводится в следующей последовательности:

1. Крепление брусьев обрешетки к несущим элементам крыши. Работы следует проводить снизу вверх.
2. Необходимо закрепить нижнюю обрешетку прямо за карнизной доской. Это необходимо для надежной фиксации первого ряда черепицы.
3. Укладка подкровельной ленты, располагая горизонтально, ориентируясь по направлению конька. Первая полоса укладывается у карниза, далее внахлест проводится укладка последующих лент вплоть до конька.
4. Для обеспечения нормального зазора вентиляции проводится фиксация подкровельной полосы через стропилу и бруски обрешетки.
5. Начальный брусок обрешетки крепится к грани стропил у карниза.
6. Следующий брусок фиксируется за нижним краем первого на расстоянии 30-35 см.
7. Последующие бруски прикрепляются с шагом 37 см, а последний брусок крепится к доске конька с использованием гвоздей на расстоянии 20 см.

Обрешетка под черепицу

Для надежности обрешетки и ее креплений, следует строго соблюдать за расположением всех брусков горизонтально и выдерживать промежуток между ними.

Монтаж дополнительных элементов

Кронштейны для водосточных желобов

Монтаж выполняется до того, как будет установлен капельник и уложен подкладочный ковер так, чтобы кронштейны не возвышались над плоскостью плит ОСБ. Исключение — монтируемые на лобовую доску кронштейны, которые можно закрепить уже после обустройства кровли.

Проходные элементы и устройства вентиляции

При установке за руководство принимается инструкция от производителя соответствующего элемента.

Снегозадержатели

Установка проводится по инструкции к снегозадержателям.

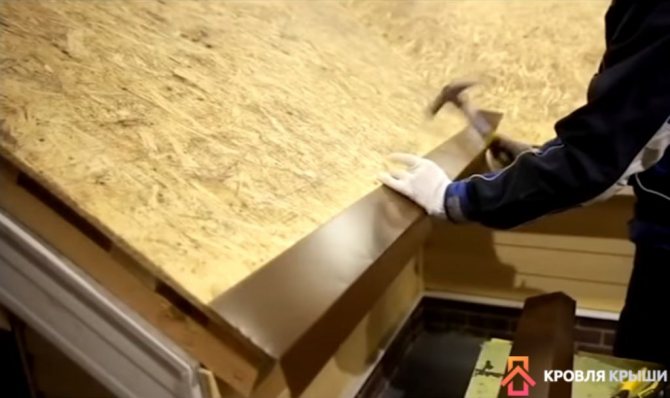

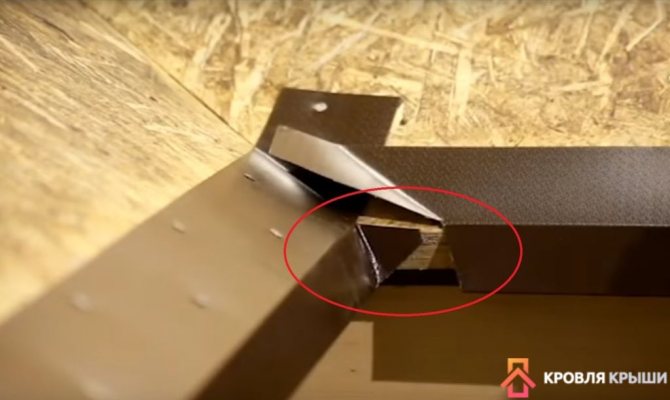

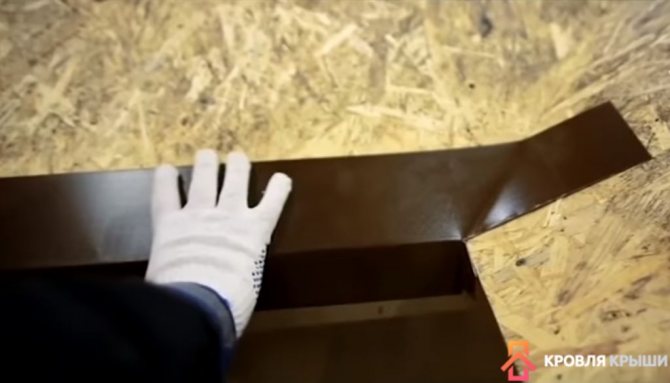

Торцевые планки, капельник

Монтаж этих элементов проводится на подкладочный ковер после того, как будут установлены кронштейны. Нахлест должен составлять более 5 см, крепление выполняется с помощью оцинкованных гвоздей. Они вбиваются в два ряда с шагом в 12-15 см в каждом из рядов в шахматном порядке.

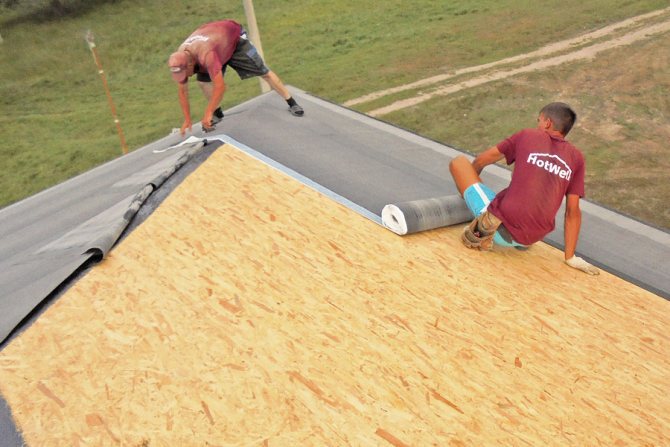

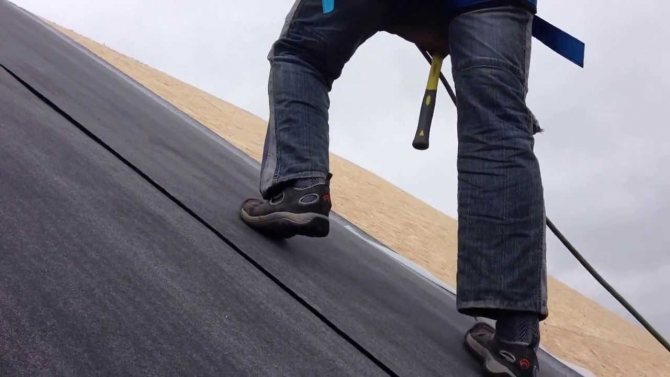

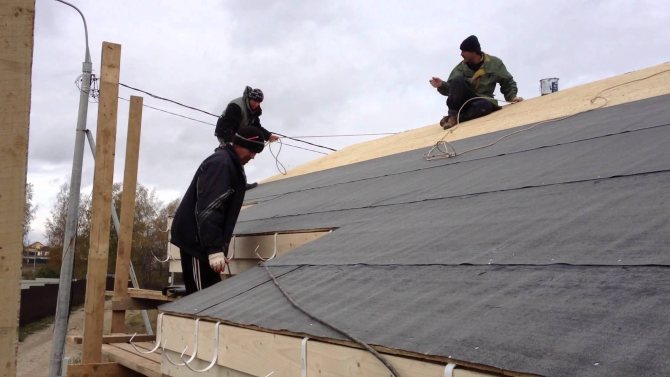

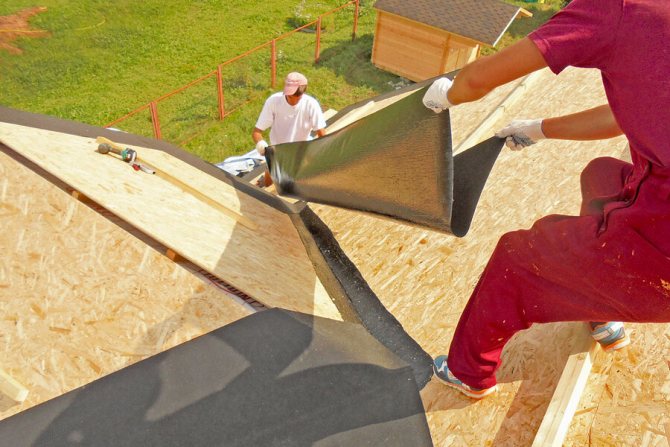

Укладка подкладочного ковра под мягкую черепицу

Для наглядности монтаж подкладочного ковра рассмотрим на примере укладки ANDEREP по шагам при угле наклона крыши от 11 до 18 градусов:

1. Укладка самоклеящегося материала ANDEREP ULTRA или ANDEREP BARRIER в ендове. Необходимо добиваться укладки ковра по центру ендовы.

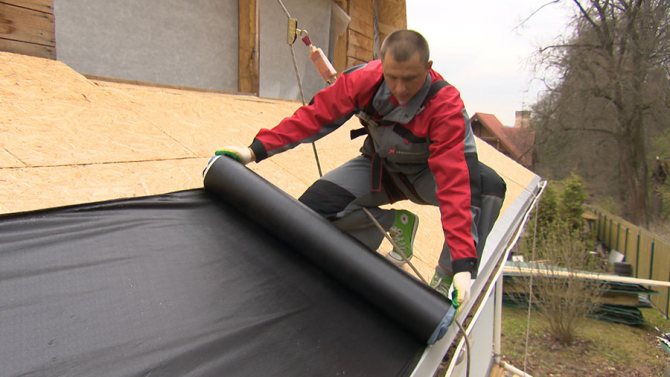

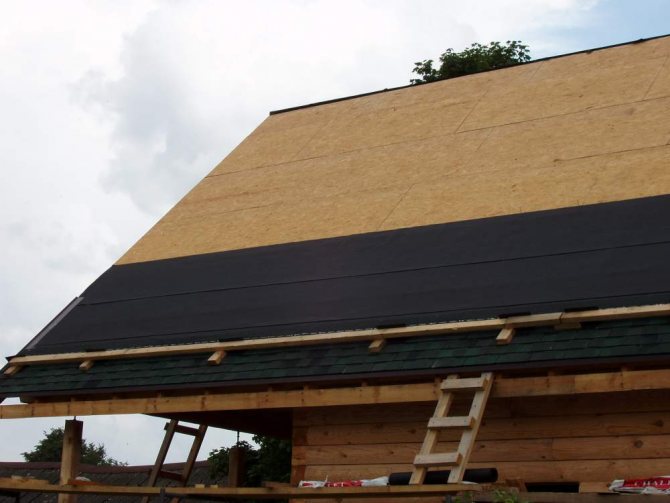

2. Монтаж подкладочного ковра под мягкую черепицу вдоль свеса карниза, торце кровли на ширину их вылета с добавлением 60 см от внутренней поверхности стены. Укладка самоклеящегося подкладочного ковра проводится с зазором 20-30 мм до перегиба планки карниза.
3. Укладка ковра у примыканий к печным трубам и мансардным окнам.
4. Далее проводится монтаж подкладочного материала на других участках. Укладка ковров ведется внахлест до 10 см, края фиксируются гвоздями с шагом 20 см, затем проводится герметизация швов клеем.

ВАЖНО!Для крепления системы организованного водостока требуется предусмотреть установку специальных кронштейнов, необходимых для укладки подкладочного ковра.

При превышении угла ската кровли 18°, покрывается около трети общей площади крыши, преимущественно, самых ожидаемых участков протечки: свесов карниза и фронтона, ендов, примыканий, ребер и коньков в местах соединения скатов.

В отличие от первого варианта на остальные участки шириной 500 мм, под кровельные выходы по всему периметру здания укладывается ANDEREP PROF или ANDEREP GL размером 1х1 м.

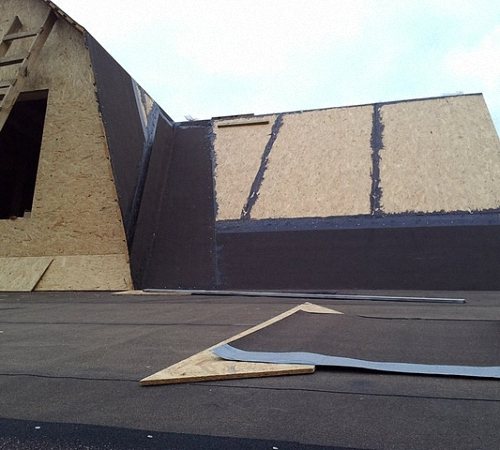

На участках примыкания кровли к стенам, трубам изоляционный материал следует завести на высоту до 0,15 м.

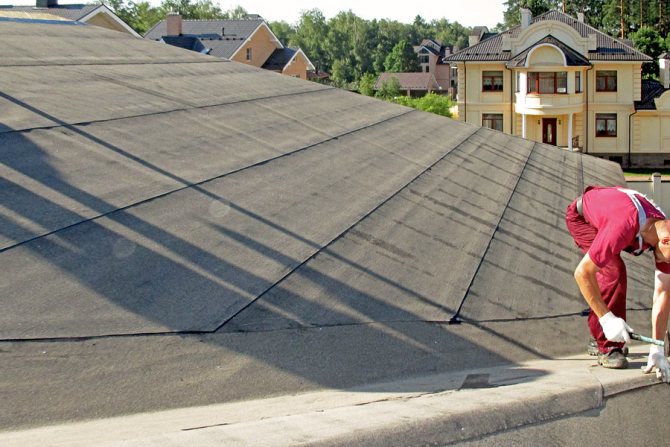

Укладка подкладочного ковра под мягкую кровлю

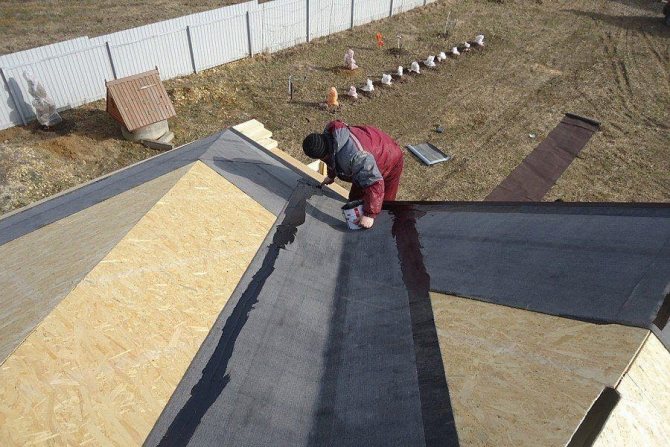

Необходимо иметь в виду, что на одну из важных элементов кровли ендову, приходятся наибольшие нагрузки: от атмосферных осадков, ветра, не говоря о возможности протечек. Поэтому при устройстве ендов на стыке соединения скатов следует придерживаться строгих правил монтажа этих участков.

ОСТОРОЖНО!Материалы должны быть отобраны тщательным образом, тем более производители предусматривают выпуск более прочных материалов для таких проблемных участков. Ошибки при проектировании могут привести не только к протечкам, но и угрозе обрушения кровли из-за не соблюдения требований прочности к нагрузкам.

Порядок монтажа и обустройства

Укладка подкладочного ковра предполагает соблюдение ряда правил и технологических особенностей. За основу берется один из трех материалов:

• фанера — многослойное прессованное дерево, залитое влагооталкивающим раствором. При относительной влагоустойчивости, считается недолговечным материалом, подверженным температурной деформации. Для обеспечения продолжительного срока службы покрытия следует предпочесть толстые фанерные листы;
• панели OSB из спрессованных щеп. Основное преимущество — высокая сопротивляемость к повреждениям механического типа;
• доски. Природный материал, один из самых актуальных и пользующихся неизменным спросом. При этом древесина обладает несколькими существенными недостатками: подверженность деформации при повышенной влажности и температурных перепадах, большой вес, утяжеляющий всю систему в целом, и сам процесс работы.

Состав прокладочных ковров

Прокладочный ковер – рулонный многослойный материал. Он состоит из защитных полимерных пленок внизу и вверху, основы из полиэфира или стеклохолста, битума. Выпускают несколько видов подкладочных ковров:

• Самоклеящиеся. Нижний слой такого материала содержит клеевую нижнюю поверхность, надежно фиксирующую ковер относительно основания. Для лучшего сцепления такое покрытие предварительно разогревают строительным феном.

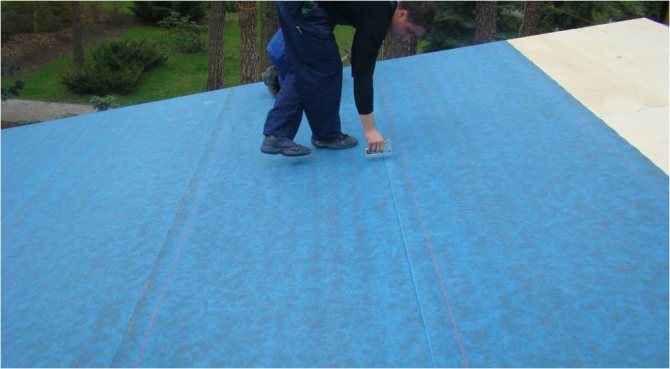

• Стандартные. Ковры такого типа не имеют клейкой ленты. Их крепят при помощи специальных кровельных гвоздей или строительными скрепками. Для герметизации швов и краев применяют мастики на битумной основе.
• Комбинированные. Эти подкладочные ковры также имеют клеевую пленку в центральной части. Фиксация краев выполняется гвоздями с широкой шляпкой.
• Наплавляемые. Для приклеивания к основанию нижний слой ковра расплавляют строительной горелкой.

Ряд производителей выпускает прокладочные материалы, где вместо битума используется полимер с односторонней проницаемостью. Ковры такого типа обеспечивают дополнительную пароизоляцию и защиту от образующегося конденсата.

Действительно ли нужен прокладочный ковер

Стоимость прокладочного ковра сравнима с ценой финишного покрытия мягкой кровли. Многие собственники часто задают вопросы, можно ли сэкономить на этом материале. Специалисты дают однозначный ответ, нет нельзя. Без дополнительного слоя финишное покрытие не обеспечивает необходимую гидроизоляцию. Кроме того, при отсутствии прокладочного ковра значительно сокращается срок службы кровли.

Подкладочные ковры выполняют следующие функции:

• Увеличение прочности кровли в целом. Гибкую черепицу или мягкие рулонные материалы для финишного покрытия можно повредить при проведении других строительных работ. Лед и ветровые нагрузки также повреждают гибкую плитку.
• Дополнительная защита от влаги. Из-за проникновения влаги в местах стыков финального покрытия с другими элементами кровли, деревянные элементы стропильной системы, основания и обрешетовки заражаются плесенью и гниют, несмотря на обработку специальными составами.
• Дополнительная звуко- теплоизоляция. Прокладочный ковер препятствует потерям тепла и увеличивает шумоизолирующие свойства кровли.
• Выравнивание основания. Промежуточный слой кровельного пирога препятствует образованию пузырей и выравнивает поверхность основания, нивелируя стыки и перепады уровня. Без подкладочного ковра гибкая кровля быстро повреждается в этих местах.
• Пароизоляция. Материал препятствует образованию и накоплению конденсированной влаги внутри кровли и между ее слоями.
• Компенсация температурной деформации. В регионах со значительным перепадом температур подкладочный ковер просто необходим. Он компенсируют изменение размеров основания, препятствует разрушению финишного покрытия.

Кроме того, прокладочные ковры можно использовать как временные кровли на строящихся объектах. Они монтируются в первую очередь и обеспечивают защиту дома от дождя при проведении строительных работ.

Внимание! Срок службы этого материала указан для умеренных климатических зон при соблюдении технологий укладки и совместимости подкладочного ковра с типом гибкой черепицы и основанием. Реальный эксплуатационный период зависит:

• От конфигурации крыши.
• От особенностей климата.
• От нагрузки.
• От других условий.

Ошибки при укладке и выборе значительно снижают срок службы ковра и всей кровли.

Монтаж карнизной черепицы

В качестве карнизной черепицы необходимо использовать коньково-карнизную черепицу Docke PIE.

Перед укладкой гонта коньково-карнизной черепицы Docke PIE на крышу снимите плёнку №1. Плёнку №2 снимать не требуется.

Тыльная сторона коньково карнизной черепицы:

При укладке коньково-карнизной черепицы Docke PIE на карниз используется целый гонт.

Черепицу монтировать встык, поверх карнизной планки на 10 мм выше ее перегиба.

Крепёж коньково-карнизной черепицы Docke PIE – тип 1. Отступ гвоздя от верхнего края черепицы составляет 25 мм. Нижний ряд гвоздей, места стыков и перфорация должны закрываться лепестками первого ряда гонтов рядовой черепицы.

Для гарантированного попадания нижнего ряда гвоздей карнизной черепицы под лепестки первого ряда рядовой черепицы необходимо сначала зафиксировать карнизную черепицу верхним рядом гвоздей, затем зафиксировать первый ряд рядовой черепицы и только потом зафиксировать карнизную черепицу нижним рядом гвоздей, отогнув лепестки рядовой черепицы.

Схема крепления коньково-карнизной черепицы на карнизе:

Этапы подготовки крыши под мягкую кровлю

Если вы все же не решились укладывать гибкую черепицу без ковра, то перед его монтажом подготавливают основание, следя за тем, чтобы оно оставалось ровным и цельным.

Нежелательно применять материал низкого качества или слабо просушенный. Любой из выбранных материалов должен иметь влажность в пределах 16-20 %.

Плиты и доски должны состыковаться на стропилах или опорах. Лучше, если они будут такой длины, которая бы перекрыла как минимум две пары ног.

Очень важно учитывать направление волокон древесины и расширение досок – их нужно чередовать. Для сведения к минимуму нагрузок при расширении досок вследствие повышения влажности, между ними должен быть предусмотрен маленький просвет.

С типом нужного материала определяются, исходя из того, какая разновидность мягкой кровли будет использоваться.

Укладка материала начинается снизу, вдоль карниза, каждый последующий верхний слой укладывается с небольшим нахлестом.

Стоит обязательно предусмотреть гидроизоляцию на таких элементах кровли:

• вокруг дымоотводящей трубы;
• вдоль конька;
• на торцах;
• в ендовах;
• в местах примыкания стен;
• по периметру мансардных окон.

Из статьи ясно, что не стоит укладывать гибкую черепицу без подкладочного ковра. Также не экономьте на кровельных строительных материалах, в особенности, когда сооружается современная мягкая кровля. Это может повлиять не только на то, каким внешне получится дом, но и на комфорт проживающих в нем людей.

Зачем укладывать подкладочный ковер?

Подкладочный ковер материал гидроизоляционный и это главная его роль: гидроизоляция. То есть он создает вторичную защиту от влаги или так называемую – резервную защиту.

Нужен ли подкладочный ковер под мягкую кровлю

По конькам, ендовам, торцам важность использования подкладочного ковра будет наиболее очевидна. Так внутренний угол кровли между двумя скатами – это именно то место, где чаще всего в больших количествах скапливается снег. Снег имеет свойство таить, а это значит, что часть влаги непременно будет просачиваться под мягкую черепицу и попадая на деревянный настил, повышая влажность дерева станет «пищей» для различных плесеней и грибков. Наличие же вторичной гидроизоляции в виде подкладочного ковра будет сдерживать влагу, а с приходом теплой погоды эта влага просто испарится.

Предотвращение образования конденсата – еще одна роль подкладочного ковра. Защита от мигрирующей влаги, образующейся в результате выпадения росы на обратной стороне мягкой кровли или капиллярного эффекта будет обеспечена только подкладочным ковром.

Вторая не менее важная роль – это защита мягкой кровли от самого деревянного настила. Суть в гигроскопичности дерева. То есть на протяжении некоторого времени эксплуатации битумной черепицы само дерево запустит процесс разрушения поверхности кровли. Древесина, как любой гигроскопичный материал будет «тянуть» влагу, масла, смолы из мягкой кровли тем самым вызывать ее высыхание и старение. Естественно, это не лучшим образом скажется на долговечности кровельного материала.

Нужен ли подкладочный ковер

Также такой буфер нужен и для беспроблемного ремонта кровельного покрытия. Не имея разделителя в виде подкладочного ковра мягкая кровля намертво приклеится к основанию и последующий демонтаж некоторых участков в случае необходимого ремонта будет просто не возможен. То есть подкладочный ковер сохраняет ремонтопригодность кровли.

Обшивка кровли

Общие требования:

Перед монтажом ОСБ-плит поверх контрбруса обязательно устанавливается обрешетка.

Монтаж обрешетки:

1. Уложенные доски обрешетки должны находиться в одной плоскости, это контролируется по их поверхности. При наличии перепадов высот они будут заметны на готовом кровельном покрытии.
2. Для обрешетки необходимо брать доску толщиной 2-2,5 см и длиной 10-15 см. Доска должна быть обрезной, ровной и сухой.
3. Между досками выдерживается расстояние до 30 см.
4. Те доски, на которые придутся стыки плит ОСП, прибиваются таким образом, чтобы эти стыки попадали на их центр.

Монтаж ОСБ-плит (или фанеры ФСФ):

1. Необходимо отобрать сухие и ровные плиты толщиной от 12 мм.

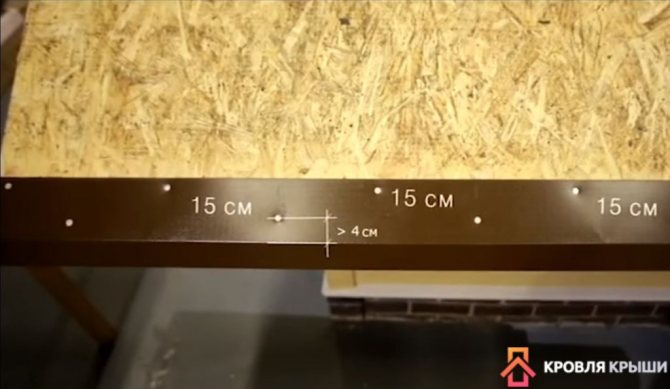

2. Фиксация на обрешетке выполняется следующим образом: к промежуточным доскам плита прибивается гвоздями через каждые 30 см, к стыковым — через каждые 15 см в шахматном порядке. Отступ от края для первого ряда составляет 1-1,5 см, для второго — 1,5-2 см.
3. Фиксация выполняется от нижнего угла так, чтобы гвозди вбивались последовательно ряд за рядом.
4. Важно учитывать вероятное расширение плит под действием тепла и влаги. С учетом этого расширения между плитами оставляют зазор в 3 мм. Исключение — зазоры между торцевыми сторонами в случае, если расширение компенсируется стыком паз-шип.
5. На стыках с дымоходами по периметру трубы делается отступ. Его ширина зависит от типа дымохода и определяется соответствующими строительными нормами.

На какую основу можно укладывать

Допускаются такие материалы:

1. Влагостойкая фанера. Считается недостаточно долговечным материалом. Даже несмотря на защитный внешний слой в виде подкладочного ковра, с внутренней стороны постоянно будет возникать перепад температур. Толстая фанера прослужит значительно дольше тонкой.
2. Доска из натуральных пород дерева. Ее укладывают чаще всего, однако она имеет и ряд недостатков. Самый важный – это сложность монтажа, так как материал достаточно тяжелый, и может быть достаточно неровным.
3. Плита OSB. Считается довольно влагостойким материалом, и меньше всех деформируется ввиду различных причин.

Как выбрать подкладочный ковер

Технологии монтажа гибкой черепицы от разных производителей существенно различаются. Главным критерием выбора промежуточного кровельного материала является совместимость с финишным покрытием. Рекомендуется выбирать прокладочный ковер под определенную марку гибкой черепицы или рулонного покрытия. При этом также учитывают:

• Нижний и верхний предел температур. Он должен соответствовать максимальному и минимальному значению климатической зоны.
• Тип основы. Самые распространенные армирующие основы – стеклоткань и полиэфир.
• Способ монтажа. Различают ковры с самоклеящейся пленкой, без нее, а также наплавляемые и комбинированные материалы.
• Угол уклона скатов. Эта характеристика определяет гидроизоляционные свойства подкладочных ковров. Перед покупкой лучше убедиться в пригодности материала для монтажа на наклонных поверхностях.
• Прочностные характеристики. Физические параметры ковра должны соответствовать предполагаемой нагрузке, чтобы исключить повреждения при скоплении снега, падении сосулек и других воздействиях.
• Массу материла. Несущие элементы крыши должны выдерживать общий вес покрытия.
• Длину и ширину рулона. Габариты рулонов выбирают с расчетом наименьшего количества соединений и швов.
• Назначение. Различают ковры для укладки под гибкую черепицу или монтируемые в местах примыканий с ендовыми, карнизными и фронтальными свесами, коньками и другими элементами конструкции крыши. Верхний слой последних имеет присыпку из кварцевого песка или другого минерального материала. Ендовые ковры также отличаются повышенной прочностью и гидроизоляционными свойствами.

При выборе прокладочных ковров также ориентируются на цену, компанию производителя и другие характеристики.

Укладка пароизоляционной пленки

Монтаж гидро- пароизоляции осуществляется параллельно линии карниза, рефлекторным слоем внутрь кровельного пирога.	Обязателен нахлест 15 см. Места нахлестов проклеиваются двусторонней клейкой лентой, а при необходимости (для максимальной герметичности) укрепляются специальной ремонтной лентой.
В местах примыканий к стене, дымоходу и т.д. пленка закладывается внутрь на 5-10 см и приклеивается к препятствию бутиловым клеем. Специалисты компании Строймет рекомендуют дополнительно прижимать пленку на таких участках специальной прижимной планкой.	Участки примыканий и отверстия следует заклеивать ремонтной лентой.
