Подготовка инструментов и стройматериалов

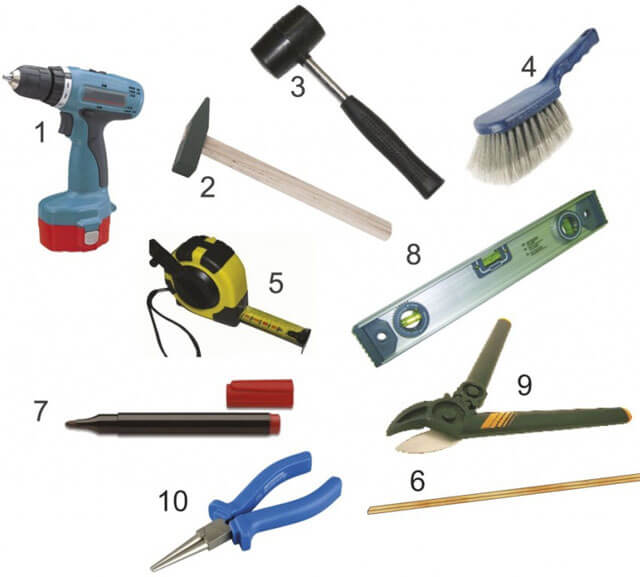

Для монтажа металлической черепицы нужен такой инструмент:
- электропила с твердосплавными зубьями;
- молоток;
- щипцы, имеющие изгиб на 40°;
- киянка;
- шуруповерт плюс насадки для работы с саморезами;
- ножницы для пароизоляционного материала;
- строительный степлер плюс скобы к нему;
- ножницы рычажные и просечные;
- маркер и измерительный инвентарь;
- мягкая щетка;
- эмаль.
Из материалов необходимо подготовить:
- металлочерепицу, имеющую размер листа 1180х3000 миллиметров, и толщину 0,5 миллиметров;
- доски 50х100 и 32х100 миллиметров;
- деревянные бруски 50х50 миллиметров;
- строительные 10-сантиметровые гвозди;
- доборные элементы;
- пароизоляционную мембрану;
- специальную ленту для проклейки мест стыков.
Когда производится укладка и монтаж металлочерепицы, необходимо обеспечить безопасность выполнения работ. Проще всего задействовать прочный канат, который перекидывают через конек. Один его конец крепят внизу, а второй – обвязывают вокруг туловища монтажника. Лучше использовать профессиональный страховочный инвентарь, например, специальный пояс.
Монтаж металлочерепицы
Существует два способа, как можно обустроить кровельную систему. При этом технология укладки металлочерепицы на крышу отличается незначительно. Если создается теплая кровля, теплоизоляционный материал помещают в пространство, имеющееся между стропильными ногами. При устройстве холодной системы изоляцию помещают на перекрытие.
Технология укладки кровли из металлочерепицы предусматривает проведение работ в несколько основных этапов:
- Подготовительные мероприятия.
- Монтаж гидроизоляции.
- Обустройство обрешетки.
- Установка элементов ендовы.
- Крепление примыкающих элементов.
- Установка карнизной планки.
- Монтаж черепицы.
Монтаж битумной кровли: используемые материалы
При монтаже битумной гибкой черепицы рекомендуем применять высококачественные материалы марки «ИКОПАЛ», которые произведены в соответствии с европейскими стандартами и сертифицированы по российским нормам. Для устройства мягкой кровли понадобятся указанные ниже материалы.
Кровельное покрытие включает:
- СБС-модифицированную битумную черепицу ИКОПАЛ с основой из стеклохолста с цветной сланцевой посыпкой с верхней стороны;
- коньково-карнизную полосу аналогичного состава для обустройства карнизов, коньков, ребер;
- ендовный ковер – рулонный защитный материал, который применяется для усиления мягкой наплавляемой кровли в ендовах, других уязвимых местах;
- подкладочный ковер – рулонная гидроизоляция, укладка которой является обязательным этапом в работах по монтажу кровли.
Совет. Подкладочный ковер укладывается по всей поверхности кровли снизу вверх параллельно карнизному свесу. Не допускайте образования складок!
Дополнительные компоненты/материалы
- Металлические планки примыкания, фронтонные планки, капельники нужны для отведения влаги с краев крыши, придания ей завершенного внешнего вида.
- Крепление битумной черепицы невозможно без специальных оцинкованных гвоздей с размером шляпки от 8 мм.
- Мастика и клей-герметик «ИКОПАЛ» применяются для герметизации мест примыкания, перехлестов, других узлов и швов.
- Элементы вроде дефлекторов, вентиляторов подкровельного пространства или фланцев для прохождения труб обеспечивают вывод вентиляционных систем на крышу.
- Водосточная система «ИКОПАЛ», включающая желоба, кронштейны, воронки, колена, крепления, позволяет эффективно отводить наружную воду.
Пароизоляция
Инструкция по устройству кровли говорит о необходимости создания надежного пароизоляционного слоя. В качестве пароизоляции стоит применять прочную четырехслойную армированную мембрану «ИКОПАЛ Поликрафт», которая не только защищает от конденсата, но и эффективно отражает тепло, снижая энергозатраты.
Совет. Пароизоляцию укладывайте внахлест 100–150 мм и герметизируйте двусторонним скотчем.
Теплоизоляция
Монтаж битумной черепицы предполагает использование такого теплоизоляционного материала, как негорючая минеральная вата плотностью от 30 кг/м3.
Ветрозащитные мембраны
Защищать утеплитель от ветра, воды помогают гидроветрозащитные мембраны ICOPAL Monarperm, которые укладываются поверх теплоизоляции без вентилируемого зазора.
Не пытайтесь сэкономить на материалах для битумной кровли, поскольку это приведет к ухудшению качества и снижению срока безремонтного использования кровельного покрытия.
Подготовительные мероприятия
До укладки металлочерепицы шаг за шагом:
- Проверяется прямоугольность скатов. Желательно, чтобы разница длин между диагоналями не превышала 2 сантиметра. Если эта величина больше, тогда имеет место перекос скатов, а данное обстоятельство значительно усложнит монтаж.
- Выполняется обработка антисептиком. Специальными пропитками и антипиренами покрывают элементы из дерева, из которых состоит стропильная система. После окончания укладки материала кровли это станет невозможным.
Монтаж элементов безопасности и снегозадержания.
• Элементы системы безопасности БРААС предназначены для кровель с углами скатов от 150 до 520. Они соответствуют требованиям DIN 18160-5.
Материал — горячеокрашенный алюминий, оцинкованная сталь.
Алюминиевые элементы:
• Опорная / снегозадерживающая черепица — 420 х 180 мм; • Колосниковая решётка — 880 х 250 мм; • Безопасная подножка — 410 х 250 мм; • Бугель для крепления подножки и решетки; • Опора для крепления кругляка ( бревна до 130 мм ); • Опора для крепления снегозадерживающей решетки;
Элементы из оцинкованной стали:
• Cнегозадерживающая решетка –200 х 2500 мм; • Соединительный зажим для снегозадерживающей решетки.
Норма установки
• При угле ската не более 450 допускается устанавливать опорные элементы через два ряда. • На углах свыше 450 необходимо устанавливать опорные элементы на каждый ряд.
Расположение опорных черепиц
• Для колосниковой решётки 88 см — две опорные черепицы через одну рядовую и половинчатую черепицу. Шаг по осям – 60 см. • Для подножки 42 см — две опорные черепицы через одну половинчатую черепицу. Шаг по осям – 30 см.
ВАЖНО!
Под опорные черепицы обязательно установите дополнительный подпирающий брусок.
• Толщина этого бруска должна быть больше толщины обрешётки на 2 см., черепица будет опираться на подпирающий брусок расположенными на её тыльной поверхности выступами.
• Закрепите подпирающий брусок на расстоянии 230 мм от верха обрешётки.
• Опорную черепицу закрепите двумя оцинкованными шурупами 4.5 х 50 мм.
• Установите бугели на опорные черепицы.
• Решетки безопасности из алюминия (880 мм) можно устанавливать рядом друг с другом в различной комбинации на опорные черепицы. При этом максимальный зазор не должен превышать 5 см, рекомендуется центрировать решетки.
• Таким образом можно использовать трапы различной длины (параллельно линии конька) для удобной и безопасной эксплуатации печных и каминных труб, вентиляционных шахт, межкрышных кюветов и т.п.
Установка снегозадержания
• Как правило, снегозадерживающие решётки или брёвна устанавливают во втором ряду от карнизного свеса. Максимальный шаг снегозадерживающих черепиц 90 см (через 2,5 рядовых черепиц).
• При повышенных требованиях к надёжности под черепицы установите подпирающие бруски.
• Закрепите черепицы двумя оребрёнными оцинкованными гвоздями, входящими в комплект.
• Установите насадки под решётку или бревно. Размер решётки: 200х2500 мм, диаметр бревна не более 130 мм.
• Для стыковки решёток применяйте соединительные зажимы (потребность 2 шт./стык).
Укладка гидроизоляции
Работу делают в такой последовательности:
- Сначала укладывается пароизоляционная мембрана. После высыхания всех элементов из древесины рулон раскатывают и ее закрепляют в углах, образованных в местах примыкания соседних скатов. Гидроизоляционный материал располагают горизонтально по стропилам. Полотна мембраны размещают так, чтобы верхняя полоса оказалась над нижней с минимум 10-сантиметровым нахлестом. Места стыков проклеивают лентой. Чтобы в процессе работ мембрана не могла сместиться, ее фиксируют скобами.
- Осуществляется крепление пароизоляционного материала с использованием деревянных брусков, прибивая их гвоздями поверх мембраны к ногам стропил.
Обустройство обрешетки
Рабочий процесс предполагает следующие действия:
- Мембраны крепятся к краю карниза. Для этого вдоль карнизного свеса прибивают одну на другую 2 доски размером 50х100 миллиметров и выводят на их поверхность край пароизоляционного материала.
- Набивается обрешетка. Для обеспечения одинакового промежутка между досками, используют сделанный собственноручно шаблон, к примеру, из обрезка доски. Поверх ранее прибитых брусков создают обрешетку из досок размером 32×100 миллиметров с промежутком не больше 30 сантиметров.
- Завершается укладка обрешетки. На коньке с каждой из сторон ската дополнительно прибивают по одной доске обрешетки.
Устройство черепицей ендов
• Отметьте на желобке ендовы линию подрезки так, чтобы нахлёст черепицы на желобок составлял 8-10 см. При ширине желобка от центра ендовы 25 см видимая часть, т.е. не закрытая черепицей, будет от 13 до 15 см. • Размечайте черепицу по нанесённой линии. Если скат пологий, то можно выложить черепицей всю ендову и по ровному бруску отметьте линию подрезки. • Используйте половинчатую черепицу, чтобы подрезать цельную черепицу достаточного размера для её надёжного закрепления. Потребность поло-винчатых черепиц составляет примерно 1 шт. на два ряда, попадающих на подрезку.
• Для резки черепицы применяйте угловую отрезную пилу мощностью примерно 2 кВт и алмазный диск для сухой резки тяжелого бетона диаметром 230 мм. Обязательно используйте защитные очки и, при необходимости, респиратор.
• Наибольшая производительность и лучшая точность достигаются при резке черепицы на станке с водяным охлаждением.
Не режьте черепицу непосредственно на ендове, т.к. это небезопасно для кровельщика и может привести к повреждению желобка.
• После резки черепицу промойте водой от пыли и закрепите к обрешетке коррозионностойкими шурупами 4.5х50 мм, медной или цинковой проволокой.
• На ендовах предпочтительно использовать проволочное крепление, предотвращающее повреждение черепицы ото льда, который может образоваться на желобке.
• Уплотнительную поролоновую полосу приклейте вдоль канта желобка. Укладывая на неё черепицу, подрежьте ножом прижатую полосу, чтобы закрыть боковые зазоры между черепицами.
Как положить элементы ендовы
На данном этапе необходимо соблюдать определенную последовательность:
- Монтируется нижняя планка. На внутреннем изломе кровельной системы в месте примыкания скатов крепят нижнюю планку, которая нужна для обеспечения стока осадков с прилегающей черепицы. При монтаже секций соблюдают минимум 10-сантиметровый нахлест. Работу начинают с нижней секции так, чтобы затем наложить на нее верхнюю секцию.
- Устанавливается верхняя планка. После укладки основной части листов металлочерепицы поверх нижней планки монтируют верхнюю планку, пользуясь для фиксации саморезами. Главное их не перетянуть — для этого оставляют зазор между листом материала и планкой.
Установка карнизной планки
До того, как положить металлочерепицу на крышу:
- Крепятся держатели. На нижнюю дощечку обрешетки монтируют крепление для водосточных желобов. Иногда карнизную планку устанавливают без них, для чего задействуют короткие держатели. Их монтируют не на обрешетку, а на лобовую доску.
- Устанавливается карнизная планка. Ее нижний край фиксируют так, чтобы он захватил крепления держателей. Верхний конец планки закрепляют саморезами на первой из досок обрешетки на расстоянии 30 миллиметров от ее продольного края. Карнизную планку монтируют сверху держателей.
- Обустраивается пароизоляция. Край планки проклеивают соединительной лентой СП-1. Пароизоляционную мембрану выводят на край и прикрепляют к ней.
Как класть черепицу на крышу из цельных листов
Чтобы кровля прослужила долго, нужно знать, как ложится металлочерепица на скат, для чего можно воспользоваться подробной инструкцией.
Процесс монтажа сплошного листа размером от конька до карнизной планки предполагает следующий вид работ:
- Подготавливается материал. Лист помещают на ровную поверхность и при помощи маркера намечают линию реза. При помощи ручных ножниц, а лучше электроинструмента, режут лист согласно разметке.
- Окрашивается срез черепицы. Материал нужно по максимуму защитить от коррозийных процессов.
- Примеряется и крепится первый лист. Необходимо знать, как правильно положить металлочерепицу правильно. Его нужно поднять на обрешетку и выровнять относительно конька и края ската. Когда решена задача, как выставить первый лист металлочерепицы, материал закрепляют на обрешетке саморезами с использованием EPDM прокладки. Фиксируют покрытие кровли в месте, где волна опущена и максимально примыкает к обрешетке. Саморезы вкручивают в шахматном порядке через волну.
- Крепятся остальные листы. После первой листа приступают к монтажу остального материала. Второй и последующий лист укладывают так, чтобы соблюдался перехлест металлочерепицы – их края должны заходить под уложенный ранее фрагмент. Таким образом, предыдущий лист находится над следующим за ним.
Кроме цельных листов, часто используют их куски. Сначала монтируют первый ряд, а затем сверху на него укладывают второй ряд, соблюдая 15-сантиметровый напуск. Необходимо лишь знать, как стелить металлочерепицу на крышу в таком случае, чтобы не испортить материал.
Технология настила кровли из мягкой черепицы
При покупке, вас, скорее всего, снабдят инструкцией, к которой монтаж мягкой черепицы будет расписан пошагово и подробно, с указанием всех точных размеров, которые требует именно этот производитель. Этих рекомендаций и стоит придерживаться. Однако, предварительно с порядком работ и их объемами познакомиться стоит загодя — чтобы разобраться в тонкостях монтажа и необходимом количестве материалов.
Сразу скажем, что обращаться с мягкой черепицей при укладке надо осторожно — она не любит, если ее перегибают. Поэтому старайтесь без необходимости не сгибать и не сминать гонты (это один фрагмент, состоящий из видимой и монтажной части).
Усиление свеса
Первой устанавливается капельная планка. Это Г-образный лист металла, покрытый краской или полимерным составом. Полимерное покрытие более дорогое, но и более надежное. Цвет подбирают близкий к окрасу битумной черепицы.
Капельную планку устанавливают вдоль свесов кровли
Задача капельной планки — защищать обрешетку, срезы стропил и настила от попадания влаги. Одним краем капельник укладывается на настил, вторым закрывает свес. Крепится гвоздями из оцинковки (нержавейки), которые забиваются в шахматном порядке (один ближе к сгибу, второй почти у края). Шаг установки крепежа — 20-25 см.
Планки соединяются внахлест
Продается капельная планка двухметровыми кусками. Уложив первый элемент, второй крепят с перехлестом не менее 3 см. При желании, зазор можно закрыть: промазать стык битумной мастикой, заполнить герметиком. На этом же этапе монтируется водосливная система, во всяком случае прибиваются крюки, которые будут удерживать водосточные желоба.
Укладка гидроизоляционного ковра
Независимо от угла кровли, в ендове и вдоль ската, обязательно укладывается гидроизоляционный подкладочный ковер. Его продают в рулонах метровой ширины. На нижнюю сторону нанесен клеящий состав, закрытый защитной пленкой или бумагой. Перед укладкой бумагу снимают, ендовный ковер приклеивают к настилу.
Независимо от уклона гидроизоляционный ковер укладывается вдоль свесов, в ендове и на коньке
Монтаж гидроизоляционного ковра начинается с укладки его в ендове. Раскатывают материал метровой ширины, распределив по 50 см с обоих сторон от места перегиба. Тут желательно обойтись без стыков, но, при необходимости, нахлест двух полотен должен быть не менее 15 см. Укладка идет снизу-вверх, место соединения дополнительно промазывается битумной мастикой, материал хорошо прижимается.
Стыки промазываются мастикой и не должны быть меньше 10-15 см
Далее гидроизоляционный ковер под гибкую черепицу укладывается вдоль карнизного свеса. Минимальная ширина ковра на карнизном свесе — величина самого свеса, плюс 60 см. Нижний край располагается поверх капельника, может на несколько сантиметров загибаться вниз. Сначала ковер раскатывают, если необходимо — подрезают, затем снимают защитную пленку с изнанки и приклеивают на подложку. Дополнительно фиксируют по краям гвоздями из нержавейки или оцинковки с большой плоской шляпкой (шаг 20-25 см).
Как определить ширину ковра вдоль карнизного свеса
В местах горизонтального стыка нахлест двух полотен не менее 10 см, в вертикальном направлении — не менее 15 см. Все стыки дополнительно промазываются битумной мастикой, материал обжимается.
Подкладочный ковер
Подкладочный ковер, так же как и гидроизоляционный, продается в рулонах метровой ширины, тыльная сторона покрыта клеящим составом. Способ укладки зависит от уклона кровли и от профиля выбранной битумной черепицы.
- Если уклон кровли из мягкой черепицы составляет от 12° до 18°, подкладочный ковер укладывается по всей площади кровли. Монтаж начинается снизу, от уложенного гидроизоляционного ковра. Перехлест полотнищ составляет 15-20 см. Стыки дополнительно промазывается битумной мастикой, верхний край фиксируется гвоздями (оцинковка или нержавейка) с плоской шляпкой.
При малом уклоне ската подкладочный ковер сплошной
- При уклоне кровли более 18°, подкладочный ковер укладывается только в местах перегиба кровли. В районе конька, ребер, изломов ската расстилается целый рулон метровой ширины, распределяя материал по 50 см от линии перегиба. Вдоль фронтонов и примыканий к стенам используется разрезанный пополам рулон — полоса шириной 50 см.
При уклоне больше 18° ковер раскатывают только в местах перегиба кровли
При использовании битумной черепицы с разрезами (типа Джаз, Трио, Бобровый хвост), вне зависимости от уклона, подкладочный ковер расстилается на всей поверхности кровли.
Как подрезать ковер на кровле
Монтаж подкладочного ковра часто требует подреза. Делают это при помощи остро отточенного ножа. Чтобы при раскрое не повредить расположенный ниже материал, подкладывают обрезок фанеры или ОСП.
Фронтонная (торцевая) планка
На боковых срезах свесов монтируются фронтонные планки. Это полосы металла, согнутые в виде буквы «Г», по линии сгиба которых идет небольшой выступ. Они закрывают уложенные кровельные материалы от ветровых нагрузок, от попадания влаги. Укладывается фронтонная планка на настил поверх подкладочного или гидроизоляционного ковра, фиксируется гвоздями (нержавейка или оцинковка) в шахматном порядке с шагом 15 см.
Монтаж фронтонной планки
Эти планки также идут кусками по 2 м, укладываются с нахлестом не менее 3 см.
Разметка ската
Чтобы монтаж мягкой черепицы был простым, на подкладочный ковер или настил наносится разметка в виде сетки. Делают это при помощи малярного шнура. Линии вдоль карнизного свеса наносятся на расстоянии, равном 5 рядам черепицы, в вертикальном — через метр (длина одного гонта гибкой черепицы). Эта разметка делают проще укладку — по ней ровняют края, проще отслеживать расстояния.
Чтобы монтаж мягкой черепицы был более легким, делают разметку в виде сетки
Ендовный ковер
Поверх уже уложенного гидроизоляционного ковра укладывается еще ендовный материал. Он немного шире, служит дополнительной гарантией отсутствия протечек. Не снимая защитной пленки с нижней стороны, его укладывают, подрезают внизу в районе свеса, отмечают границы. Отступив от отметки 4-5 см, наносится специальная мастика повышенной фиксации Фиксер. Она наносится из шприца, валиком, затем шпателем растирается в полосу, шириной около 10 см.
Наносится мастика
На мастику раскладывается ендовный ковер, складки разглаживаются, края прижимаются. Отступив от края на 3 см, он фиксируется гвоздями с шагом 20 см.
Примыкание к кирпичной трубе
Для обхода труб и выходов вентиляции делают выкройки из ендовного ковра или оцинкованного металла, окрашенного в соответствующий цвет. Поверхность трубы оштукатуривается, обрабатывается праймером.
При использовании ендовного ковра, делается выкройка так, чтобы на трубу материал заходил не менее чем на 30 см, на кровле должно оставаться не менее 20 см.
Монтируется выкройка сначала на лицевой части трубы
Выкройка промазывается битумой мастикой, укладывается на место. первой устанавливается лицевая часть, затем правая и левая.
Передняя выкройка немного заводится на бока
Часть боковых элементов заворачивается на лицевую часть. Задняя стенка устанавливается в последнюю очередь. Ее части заходят на боковые.
При правильном монтаже на настиле вокруг трубы получается площадка, сплошняком застеленная ендовным ковром. Перед укладкой черепицы в этом месте, поверхность промазывается битумной мастикой.
Поверхность подкладного ковра промазывается битумной мастикой
Черепица с трех сторон заходит на уложенный ковер, не доходя до стенок трубы 8 см.
Вокруг трубы остается желоб из ендовного ковра шириной 8 см
Верхняя часть примыкания герметизируется при помощи металлической планки, которая крепится на дюбеля.
Крепление планки на тыльной стороне трубы
Все зазоры заполняются термостойким герметиком.
Все стыки проходят герметиком
Вывод круглых труб
Для прохода вентиляционных труб есть специальные проходные устройства. Они располагаются так, чтобы нижний край элемента заходил на черепицу не менее чем на 2 см.
Укладывают проходку на 2 см ниже края черепицы
Приложив проходной элемент к кровле, обводят его внутреннее отверстие. По нанесенному контуру в подложке выпиливают отверстие, в которое выводится круглая труба.
Тыльная часть юбки проходного элемента промазывается битумной мастикой, выставляется в нужное положение, дополнительно крепится по периметру гвоздями. При монтаже мягкой черепицы юбка проходки промазывается мастикой.
Юбку промазывают мастикой
Гонт подрезается как можно ближе к выступу проходки, зазор затем заполняется мастикой, которая покрывается специальной посыпкой, защищающей от ультрафиолета.
Стартовая полоса
Монтаж мягкой черепицы начинается с укладки стартовой полосы. Обычно это коньково-карнизная черепица или рядовая с обрезанными лепестками. Первый элемент укладывается на один из краев ската, краем заходя на фронтонную планку. Нижний край стартовой полосы укладывается на капельник, отступив от его сгиба 1,5 см.
Разметка под стартовую полосу
Перед монтажом с тыльной части снимается защитная пленка, гонт выравнивается и укладывается. Каждая секция битумной черепицы крепится четырьмя гвоздями — по углам каждого фрагмента, отступив от края или линии перфорации 2-3 см.
Крепление стартовой полосы
Если в качестве стартовой полосы используется нарезка из рядовой черепицы, в некоторой ее части будет отсутствовать клейкий состав. В этих местах подложка промазывается битумной мастикой.
Монтаж мягкой рядовой черепицы
Есть гибкая черепица с нанесенной клеевой массой, защищенной пленкой, а есть состав, который не требует защитной пленки, хотя на крыше он тоже хорошо фиксирует элементы. При использовании материала первого вида, пленка снимается непосредственно перед монтажом.
Первый ряд мягкой битумной черепицы укладывают, отступив от стартовой полосы 10 мм
Перед укладкой битумной черепицы на кровлю, вскрывают несколько пачек — 5-6 штук. Кладку ведут из всех пачек одновременно, беря поочередно по одному гонту из каждой. В противном случае на крыше будут явно выраженные пятна, отличающиеся по цвету.
Первый гонт укладывается так, чтобы его край не доходил до края стартовой полосы на 1 см. Кроме клеевого состава, черепицу фиксируют еще и кровельными гвоздями. Количество крепежа зависит от угла ската:
- При уклоне от 12° до 45° каждый гонт прибивается 4-мя гвоздями. Гвозди прибивают отступив от видимой части черепицы 2,5 см. Крайний крепеж также отстоит на 2,5 см от среза гонта, остальные между «черепичками». Получается, что один гвоздь «держит» две черепицы.
Схема крепления мягкой черепицы
- Если уклон более 45°, гвозди вбиваются в каждую черепицу. Точная схема расположения крепежа зависит от формы реза.
Расположение крепежа на крутых скатах
При монтаже мягкой черепицы важно правильно вбивать гвозди. Шляпки должны прижиматься к гонту, но не прорывать его поверхность.
Оформление ендовы
При помощи малярного шнура в ендове намечают зону, в которую нельзя вбивать гвозди — это 30 см от середины ендовы. Затем отмечают границы желоба. Они могут быть от 5 до 15 см в обе стороны.
Верхний уголок, который повернут в сторону ендовы, подрезают
При укладке рядовой черепицы гвозди забиваются как можно ближе к линии, за пределами которой гвозди бить нельзя, а подрезается гонт пол линии укладки желоба. Чтобы вода не затекала под материал, верхний уголок черепицы подрезают наискосок, срезав около 4-5 см. Незакрепленный край черепицы смазывают битумной мастикой и фиксируют гвоздями.
Что должно получиться
Оформление фронтона
На боках ската черепицу обрезают так, чтобы до ребра (выступа) торцевой планки оставался 1 см. Верхний уголок гонта обрезается также, как и в ендове — наискосок кусочек в 4-5 см. Край черепицы промазывается мастикой. Полоса мастики — не менее 10 см. Затем фиксируется гвоздями, как и остальные элементы.
Черепицу на фронтоне обрезают, отступив 1 см от выступа фронтонной планки
Установка конька
Если настил в районе конька сделан сплошным, вдоль конька прорезают отверстие, которое не должно доходить до конца ребра 30 см. Битумная черепица укладывается до начала отверстия, после чего устанавливается специальный коньковый профиль с вентиляционными отверстиями.
Установка конька
Фиксируется он длинными кровельными гвоздями. На длинном коньке могут использоваться несколько элементов, они соединяются встык. Установленный металлический конек покрывается коньковой черепицей. С нее снимается защитная пленка, затем фрагмент фиксируется четырьмя гвоздями (по два с каждой стороны). Монтаж мягкой черепицы на коньке идет навстречу преобладающим ветрам, один фрагмент заходит на другой на 3-5 см.
Монтаж коньковой мягкой черепицы
Коньковая черепица — это разделенная на три части коньково-карнизная. На ней нанесена перфорация, по ней и отрывается фрагмент (сначала согнуть, прижать сгиб, потом отрывать).
Такие же элементы можно нарезать с рядовой черепицы. Ее делят на три части, не обращая внимание на рисунок. У полученных черепичек срезают уголок — примерно на 2-3 см с каждой стороны. Середину фрагмента прогревают строительным феном с двух сторон, укладывают серединой на брусок и, аккуратно прижимая, перегибают.
Ребра и перегибы
Ребра закрываются коньковой черепицей. Вдоль перегиба на требуемом расстоянии малярным шнуром отбивается линия. По ней выравнивается край черепицы. Укладка гибкой черепицы на ребре идет снизу-вверх, каждый фрагмент приклеивается, затем отступив от верхнего края 2 см, фиксируется гвоздями — по два с каждой стороны. Следующий фрагмент заходит на уложенный на 3-5 см.
Оформление ребер кровли из мягкой черепицы
Техника безопасности
При укладке металлического покрытия для кровель нужно соблюдать все требования, предъявляемые к технике безопасности:
- Листы черепицы поднимают на высоту исключительно по наклонным направляющим. Нельзя, чтобы человек находился в это время под ними, поскольку данная зона опасна для жизни.
- Перемещение черепицы с использованием канатного зацепа запрещено на объект, высота которого превышает один этаж. Возможно неконтролируемое раскачивание листов в случае порыва ветра.
- Работать с металлочерепицей разрешается в перчатках, чтобы не травмироваться острыми краями.
- Монтаж и подъем черепицы нельзя делать в одиночку. Мастеру должны помогать 1 – 2 человека.
- Кровельщику при работе на высоте нужно воспользоваться страховочным поясом и тросом.
- Прежде, как класть металлочерепицу на крышу, необходимо удостовериться, что кровельная обрешетка держится прочно.
- Установку кровельного покрытия осуществляют в безветренную погоду.
- Перемещаться по листам черепицы при проведении монтажа необходимо над обрешеткой осторожно, надев мягкую обувь и наступая в прогиб волны.
О чем следует знать до начала монтажа?
Гибкая черепица весьма требовательна к тому, каково качество основания. Важно, чтобы основание было хорошенько выровненным и сплошным. Его можно сделать из разных материалов – ОСБ плит, дерева, фанеры и т. д. Также следует помнить, что при укладке черепицы между элементами должен оставаться незначительный зазор, необходимый для компенсационного расширения (при повышении температуры/влажности материал будет увеличиваться в размерах). Если зазоров не оставлять, то покрытие попросту пойдет волнами. Листы крепятся к обрешетке гвоздями либо саморезами – в любом случае, шляпки следует утопить в материал.
Цены на гибкую черепицу
гибкая черепица
Монтаж обрешетки под гибкую черепицу
Угол наклона крыши в зависимости от материала
На заметку! Чем больше шаг обрешетки под гибкую черепицу, тем большей должна быть толщина материала.
Таблица. Шаг обрешетки и соответствующая ему толщина материала.
| Шаг укладки, см | ОСБ плиты, см | Фанера, см | Доски, см |
| 60 | 1,2 | 1,2 | 2 |
| 90 | 1,8 | 1,8 | 2,3 |
| 120 | 2,1 | 2,1 | 3 |
| 150 | 2,7 | 2,7 | 3,7 |
Шаг обрешётки под гибкую черепицу
Другим важным моментом является обустройство вентиляции. Необходимо наличие продух, отверстий для выхода и поступления воздуха из/в кровлю.
Калькулятор расчета пиломатериалов для сплошной обрешетки
Перейти к расчётам
Расчет гибкой черепицы для двускатной крыши
Ошибки при укладке металлочерепицы
Начинающие кровельщики чаще всего допускают следующие ошибки:
- Крепление снегозадержателей саморезами для монтажа металлической черепицы. Подобная ошибка приводит к тому, что под весом снежной массы снегозадержатели срывает. Обычно в комплект к данным элементам из расчета на каждую секцию входит около десятка саморезов М8×50. Крепежные детали с меньшим диаметром, используемые для укладки черепицы, использовать не следует. В том случае, когда кровельный материал устанавливает наемная бригада монтажников, владельцу дома нужно проверить сделанную работу. Дело в том, что часто работники для фиксации снегозадержателей задействуют кровельные саморезы, поскольку им не хочется менять на шуруповерте насадку.
- В местах примыкания покрытия кровли к дымоходу остается зазор. Эта недоработка приводит к проникновению влаги внутрь кровельного пирога. Выполняя обход трубы, нужно, чтобы пристенный профиль и герметик находились на одном уровне с внешним фартуком, который необходимо делать максимально плотно прилегающим к поверхности дымоходной конструкции. При неправильно выполненном монтаже, например в случае использования битумного скотча, устранение проблемы получится временным. Подобные герметики в результате постоянного перепада температуры со временем отойдут, и возникнет щель.
- Наличие зазоров в месте примыкания черепицы к ендове. Как и в предыдущем случае, появление крупных щелей является результатом халатного отношения к своей работе кровельщиков. Подобные ошибки приводят к обязательному проникновению осадков внутрь кровельного пирога, что значительно сокращает срок эксплуатации кровельной конструкции.
- Возникновение коррозийных процессов на линии реза. Причина появления данного недостатка – резка металлочерепицы болгаркой с отрезным диском для работ по металлу. Данную ошибку чаще всего допускают начинающие кровельщики, которые не желают приобретать специальный инструмент. Процесс, связанный с резкой металла при помощи диска, вращающегося со значительной скоростью, завершается перегревом полимерного покрытия, предохраняющего черепицу от коррозии. В результате лист в месте реза начинает ржаветь, при этом покрытие постепенно исчезает.
- Искривление кровельного материала в результате хранения. Если черепица была приобретена заранее и уложена в штабеля неправильно, листы могут искривиться. В итоге с укладкой и выравниванием металлочерепицы возникнут трудности. На эту работу нужно будет затратить немало времени, а возможно, придется материал приобретать заново. Чтобы черепица не подвергалась деформации, высота штабеля для ее складирования не должна быть более70 сантиметров. Если материал хранится больше одного месяца, штабеля разбирают и перекладывают их в обратной последовательности.
- Саморезы были перетянуты или не дотянуты. Подобную ошибку обычно допускают начинающие монтажники, у которых отсутствует соответствующий опыт. Когда саморез не докручен, в отверстие начнет проникать вода и коррозийного процесса не удастся избежать. Если крепежный элемент перетянут, то защитное покрытие повредится и в этом месте возникнет коррозия металла.
Разновидности кровельного материала
Черепица как кровельный материал известна издавна. Сделанная из обожженной глины, жаростойкая, морозостойкая, не боящаяся ни дождя, ни града, ни снега, черепичная крыша могла стоять без ремонта 120 -150 лет, придавая всему дому солидно-элегантный вид.
Металлочерепица обладает высокими прочностными и защитными свойствами, что обеспечивает уютное и комфортное прибывание в доме.
Есть три классических вида черепичных листов: плоские, пазовые и желобчатые. Они отличаются как по внешнему виду, так и по способу укладки. При укладке плоских листов кровля получается трехслойная, поскольку длина листов верхнего ряда перекрывает большую часть длины листов нижнего ряда. При укладке пазовой листы верхнего ряда своим нижним краем входят в пазы на уложенной черепице нижнего ряда, перекрывая ее на 1/3 длины. Желобчатые листы имеет расширенный верхний край и суженный нижний. При их укладке верхний ряд укладывают суженными нижними краями в расширенные края нижнего ряда, создавая неповторимый орнамент крыши.
Из современных видов особой популярностью пользуются битумная (иногда ее еще называют мягкой) и металлочерепица. Основу битумной составляет пропитанная битумом стеклоткань, на верхнюю поверхность которой нанесен слой базальтовой или сланцевой крошки разнообразных оттенков, а нижняя поверхность покрыта специальным клейким составом, который предназначен для скрепления листов между собой. Материалом для металлочерепицы служит стальной оцинкованный лист с нанесенным на него в несколько слоев полимерным покрытием для защиты от коррозии.
