Тепловой узел (ТУ) — это целый комплекс взаимосвязанных между собой приборов и оборудования, предназначенный для учета поставляемого и потребляемого тепла, измерения, регистрации и мониторинга текущих показателей теплоносителя (воды) в системе отопления дома, а также выполнения ряда иных функций. ТУ подключается к трубам системы домашнего отопления в месте их входа от внешней тепловой магистрали.

Основные элементы теплового узла

ТУ — это технически достаточно сложный агрегат, способный одновременно выполнять несколько функций, а именно: — хранить, накапливать, измерять, отображать сведения об объеме, давлении и температуре теплоносителя (воды), количестве передаваемого им тепла и др. Прибором учета в ТУ является счетчик тепла, который может быть также доукомплектован иными датчиками. В таких счетчиках могут применяться четыре способа измерения:

  • вихревое;
  • ультразвуковое;
  • электромагнитное;
  • тахометрическое.

Модели на базе теплообменника

Существует еще одна разновидность теплового узла частного дома — на основе теплообменника. В таком случае к устройству присоединен специальный теплообменник, который разделяет жидкость из теплотрассы от жидкости в помещении. Подобная функция необходима для дополнительной подготовки теплоносителя с помощью различных присадок и фильтрующих устройств. Схема расширяет возможности в регулировке давления и температурного режима теплоносителя внутри здания. Таким образом затраты на отопление постройки существенно снижаются.
Для подмешивания воды с разной температурой необходимо использовать термостатические клапаны. Подобные системы нормально взаимодействуют с радиаторами из алюминия, но чтобы последние прослужили максимально долго, необходимо тщательно выбирать теплоноситель, отказываясь от низкокачественного сырья. Конечно же, уследить за качеством жидкости проблематично, поэтому лучше отказаться от этого материала, отдав предпочтение биметаллическим или чугунным радиаторам.

Схема подключения ГВС подразумевает использование теплообменника. Такой метод обеспечивает массу плюсов, включая:

  1. 1. Возможность регулирования температуры воды.
  2. 2. Возможность изменения давления горячего теплоносителя.

К сожалению, многие управляющие компании не следят за температурой теплоносителя, а иногда даже занижают ее на несколько градусов. Среднестатистический потребитель практически не заметит такие изменения, но в масштабах целого дома — это экономия внушительных сумм денежных средств.

Как работает элеваторный узел отопления / How does the Elevator unit heatingКак работает элеваторный узел отопления / How does the Elevator unit heating

Состояние нашего элеватора требуется ремонтСостояние нашего элеватора требуется ремонт

Опрессовка элеваторного узлаОпрессовка элеваторного узла

Как устроен тепловой узел?

ТУ состоит из:

  • счетчика тепла;
  • запорной арматуры;
  • термопреобразователя;
  • грязевика;
  • расходомера;
  • термодатчика и другого оборудования.

Понятно, что счетчик тепла — это главный элемент этого узла, он устанавливается на трубе отопления на месте ее ввода в дом или квартиру, максимально близко к сетям, принадлежащим поставщику тепла или находящимся на ином балансе. Если счетчик поставить дальше от этой границы, то он будет регистрировать и учитывать тепло, которое выделяют отопительные трубы на отрезке от труб поставщика до труб потребителя после счетчика, и за это придется платить.

Создание принципиальной схемы индивидуального теплового пункта в AutoCAD P&IDСоздание принципиальной схемы индивидуального теплового пункта в AutoCAD P&ID

Функции счетчика тепла.

Счетчик тепла выполняет сразу несколько функций.

  • Автоматически производит измерение:
  • избыточности давления находящейся в системе воды;
  • температуры и расходования воды в системе водоснабжения;
  • длительности работы при заданном напряжении и многое другое.
  • Автоматически производит вычисление
    • размера потребленного тепла;
    • объема воды, проходящей через систему труб;
    • мощности потребляемого тепла;
    • разности температуры теплоносителя (воды), циркулирующего в обогреваемом помещении в трубе подачи и в обратной трубе.

    Что такое запорная арматура и грязевик?

    Запорная арматура предназначена для ограничения, отключения отопительной системы дома от внешней тепловой сети. Грязевик защищает счетчик тепла и отопительную систему внутри дома от грязи, которая имеется в теплоносителе (воде), поступающей извне. Вся грязь из внешних сетей оседает в грязевике и не проходит в отопительную систему дома. Периодически его нужно чистить, что делает обслуживающая дом сантехническая компания.

    Преобразователь тепла

    Этот прибор монтируется в тепловой узел сразу после запора и грязевика в гильзу, заполненную маслом. Она крепится к трубе с помощью резьбы либо посредством сварки.

    Расходомер

    Этот прибор устанавливается в тепловой узел и исполняет функцию замера расхода тепла. Поступающий в дом теплоноситель (вода) проходит через расходомер, затем обходит по кругу всю систему труб домашнего отопления, отдает свое тепло комнаты, охлаждается и выходит по обратной трубе из дома. Расходомер занимается замером израсходованного теплоносителем тепла.

    Термодатчик

    Этот прибор устанавливается на обратной трубе, по которой охладившийся теплоноситель (вода) выходит из дома. Функция его заключается в измерении температуры циркулирующей внутри дома по трубам воды, а также ее расходовании.

    Расходомер и термодатчик подсоединяются к счетчику тепла и позволяют осуществлять размеры потребленной энергии, хранить эти данные, регистрировать основные параметры домашней тепловой сети и отражать их визуально на счетчике.

    В тепловом узле также имеются приборы, позволяющие передавать полученные данные дистанционно поставщику тепла для контроля и выставления счетов, и ряд других устройств.

    Элеватор с регулируемым соплом.

    Теперь нам осталось разобрать, как проще регулировать температуру на выходе элеватора. и возможно ли с помощью элеватора экономить тепло.

    Экономить тепло с помощью водоструйного элеватора возможно, например, понижая температуру в помещениях в ночное время . или днем, когда большинство из нас на работе. Хотя этот вопрос тоже спорный, мы снизили температуру, здание остыло, следовательно, чтобы его заново прогреть расход тепло против нормы надо увеличить. Выигрыш только в одном, при прохладной температуре 18-19 градусов спится лучше. наш организм чувствует себя комфортнее.

    Для целей экономия тепла применяется специальный водоструйный элеватор с регулируемым соплом. Конструктивно его исполнение и главное глубина качественной регулировки может быть различной. Обычно коэффициент смешения водоструйного элеватора с регулируемым соплом меняется в диапазоне от 2 до 5. Как показала практика, таких пределов регулировки вполне достаточно на все случаи жизни. «Danfoss» предлагает схемы с регулирующими клапанами с диапазоном регулирования до 1 к 1000. Для чего это нам в системе отопления совершенно непонятно. А вот соотношение цены в пользу водоструйного элеватора с регулируемым соплом относительно регуляторов «Danfoss» примерно 1 к 3. Правда надо отдать должное «Данфосовцам» их продукция надежнее, хотя и не вся, плохо работают на нашей воде некоторые разновидности недорогих трехходовых клапанов. Рекомендация – экономить нужно с умом!

    Принципиально все регулирующие элеваторы выполнены одинаково. Их устройство хорошо видно на рисунке. Щелкнув по рисунку. можете посмотреть анимированное изображение работы регулирующего механизма ВАРС водоструйного элеватора.

    И на последок краткий комментарий — применение водоструйных элеваторов с регулируемым соплом особенно эффективно в общественных и производственных зданиях где позволяет экономить до 20-25% расходов на отопление, понижая температуру в отапливаемых помещениях в ночное время и, особенно, в выходные дни.

    Что еще почитать по теме:

    • Элеваторный узел с тепловым счетчиком схема
    • Паспорт узла учета тепловой энергии образец
    • Элеватор что это? Элеваторный узел отопления –…

    Схемы систем отопления

    Чтобы понять схемы ТУ, прежде всего, нужно иметь общее представление о том, какие используются схемы систем отопления внутри дома.

    1. Верхняя разводка. Самая популярная и востребованная сегодня отопительная схема — это верхняя разводка. В соответствии с этой конструкцией теплоноситель (вода) проходит через главный стояк, располагающийся в верхней части дома, как правило, на чердаке дома, и движется вниз по разветвленной системе труб в более мелкие стояки, откуда попадает непосредственно в нагревательные приборы (радиаторы, конвекторы, теплые полы и прочее). Эта схема идеально подходит для одноэтажных домов.
    2. Нижняя разводка В схеме отопления с нижней разводкой ТУ располагается в нижней части дома, т.е. в подвале. Оттуда в дом выходит труба с движущимся по ней теплоносителем (водой), который с помощью системы насосов продвигается к отопительным приборам.

    Клапан трехходовой

    При необходимости разделить поток теплоносителя между двумя потребителями применяется клапан трехходовой для отопления, который может работать в двух режимах:

    • постоянный режим;
    • переменный гидрорежим.

    Трехходовой кран устанавливается в тех местах контура отопления, где может возникнуть необходимость разделить или полностью перекрыть поток воды. Материал крана – сталь, чугун или латунь. Внутри крана находится запорное устройство, которое может быть шаровым, цилиндрическим или конусным. Кран напоминает тройник и в зависимости от подключения трехходовой клапан на системе отопления может работать как смеситель. Пропорции смешивания можно менять в широких пределах.

    Применяется шаровой кран в основном для:

    1. регулировки температуры теплых полов;
    2. регулировки температуры батарей;
    3. распределения теплоносителя на два направления.

    Существуют два типа трехходовых кранов – запорные и регулировочные. В принципе они практически равнозначны, но запорными трехходовыми кранами труднее плавно регулировать температуру.

    • Как залить воду в открытую и закрытую систему отопления?
    • Популярный напольный газовый котел российского производства
    • Как грамотно спустить воздух из радиатора отопления?
    • Расширительный бачок для отопления закрытого типа: устройство и принцип действия
    • Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

    Рекомендуем к прочтению

    Расширительный мембранный бак системы отопления: устройство и функции Терморегулятор отопления — принцип работы разных видов Байпас в системе отопления — что это такое и зачем он необходим? Как безошибочно выбрать расширительный бак для отопления?

    2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

    Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

    Схемы тепловых узлов

    Самые известные схемы ТУ следующие.

    1. Параллельное одноступенчатое подключение горячего водоснабжения. Это самая популярная и простая схема. В соответствии с ней горячая вода параллельно с отоплением подключается от внешней тепловой сети. Теплоноситель (вода) подается извне в тепловой пункт, в котором установлен подогреватель, а затем, пройдя в доме по замкнутому кругу, охлажденная выходит из дома. Недостатком этой схемы считается большое расходование воды из внешней тепловой сети для обеспечения жильцов дома ГВ.
    2. Последовательное двухступенчатое подключение горячего водоснабжения В этой схеме имеются две ступени, первая подключается к обратной трубе, а вторая — к входящей, подающей трубе отопления. Главным преимуществом такой схемы считается значительное сокращение расходования воды из внешней тепловой сети. Недостаток в том, что в эту схему необходимо обязательно монтировать автоматическую систему регулирования распределения тепла.
    3. Смешанное двухступенчатое подключение подогревателя горячего водоснабжения. Это самая приемлемая и удобная схема, при которой теплообменник последовательно подключается к подающей трубе. В остальном эта схема схожа со второй.

    Преимущества

    • Высокая экономичность.
    • Многолетняя эксплуатация индивидуального теплового пункта показала, что современное оборудование этого типа, в отличие от других неавтоматизированных процессов, потребляет на 30% меньше тепловой энергии.
    • Эксплуатационные затраты снижаются примерно на 40-60%.
    • Выбор оптимального режима теплопотребления и точная наладка позволят до 15% сократить потери тепловой энергии.
    • Бесшумная работа.
    • Компактность.
    • Габаритные размеры современных тепловых пунктов напрямую связаны с тепловой нагрузкой. При компактном размещении индивидуальный тепловой пункт с нагрузкой до 2 Гкал/час занимает площадь в 25-30 м2.
    • Возможность расположения данного устройства в подвальных малогабаритных помещениях (как в существующих, так и во вновь построенных зданиях).
    • Процесс работы полностью автоматизирован.
    • Для обслуживания этого теплового оборудования не требуется высококвалифицированный персонал.
    • ИТП (индивидуальный тепловой пункт) обеспечивает в помещении комфорт и гарантирует эффективное энергосбережение.
    • Возможность установки режима, ориентируясь на время суток, применения режима выходного и праздничного дня, а также проведения погодной компенсации.
    • Индивидуальное изготовление в зависимости от требований заказчика.

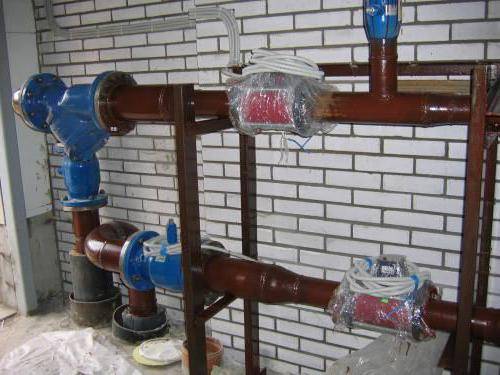

    Типовые схемы

    Как устанавливается узел учета тепла?

    Перед установкой теплового узла нужно обследовать объект и разработать проектную документацию. Специалисты, занимающиеся проектированием систем отопления, произведут все необходимые расчеты и подберут все КИП и иное оборудование для конкретного узла. Далее в соответствии с действующими правилами проходятся все согласования с поставщиком тепла, после чего осуществляются технические работы по установке теплового узла. Этапы установки узла следующие:

    • установка запорных устройств;
    • подключение датчиков, расходомеров;
    • запуск вычислителя;
    • отладка прибора учета тепла и прочее.

    Установка закачивается сдачей объекта и постановкой его на учет. Для объединения в дальнейшем тепловых узлов нескольких потребителей поставщику нужно будет организовать общий мониторинг и контроль информации, поступающих с их счетчиков тепла. Чтобы ТУ был введен в эксплуатацию, заводской номер счетчика тепла должен соответствовать проектной документации, также необходимо проверить наличие пломб, качество монтажа и прочее. Тепловой узел запрещается эксплуатировать:

    • при наличии непредусмотренных проектной документацией врезок в трубу;
    • при наличии повреждений на приборах и ином оборудовании;
    • при нарушении пломб;
    • при несанкционированном вмешательстве в функционирование узла и в ряде других случаев.
