Забор и ворота с калиткой из профнастила: пошаговая инструкция

Любое ограждение вокруг участка индивидуальной застройки должно иметь удобный обустроенный вход для людей и ворота для въезда автомобиля на территорию. При этом конструкция калиток и ворот должна быть достаточно прочной, чтобы обеспечить, при необходимости, защиту от проникновения посторонних. Одним из популярных материалов, который соответствует таким требованиям, является металлический профилированный лист или профнастил, закрепленный на раме из профильной стальной трубы и уголка.

Конструкции ворот

По способу открывания, ворота из профильной трубы и профнастила могут быть откатными или распашными. Единое полотно откатных ворот сдвигается в сторону вдоль линии установленного ограждения участка. Перемещение такой конструкции может осуществляться вручную, но чаще для этого устанавливается механический привод с электродвигателем.

Основное достоинство откатных ворот заключается в том, что для их открытия не требуется наличие свободного места со стороны улицы или двора. Однако, при больших размерах полотна, необходимо усиление всей конструкции или установка специальных элементов, чтобы дальняя от несущей опоры сторона не проседала вниз под собственным весом.

Распашные конструкции

Это более простые ворота из профнастила с калиткой, состоящие из 1 или 2 поворотных полотен, каждое из которых установлено на отдельном опорном столбе. Калитка для прохода людей может быть смонтирована отдельно или располагаться на поверхности одной из створок.

Вариант ворот с укосинами.

Вариант ворот с верхней перемычкой и перекладинами.

Благодаря простому устройству, распашные ворота из профнастила можно изготовить своими руками и выполнить их монтаж самостоятельно.

Откатные ворота своими руками

На ограниченной территории невозможно установить привычные распашные ворота. В этом случае спасти ситуацию может прочная конструкция из профнастила с откатным механизмом. Она легко изготавливается и устанавливается, позволяет рационально использовать пространство. По принципу работы устройство напоминает шкаф-купе. Заградительное полотно сдвигается вдоль забора в сторону и фиксируется в определенном положении опорной балкой. Передвижение может быть ручным или автоматическим.

Материалы и инструменты

Соорудить откатные ворота своими руками несложно при наличии специальных принадлежностей и определенных навыков работы с металлоконструкциями. Для создания ограждения с откатным механизмом потребуются следующие материалы и инструменты:

• Для опор трубы 100х100 мм;
• Для каркаса трубы с внутренним диаметром 20х20 мм, 30х30 мм;
• Для направляющей стальная рельса;
• Для фиксации полотна ролики с каретками;
• Верхний и нижний уловители;
• Арматура;
• Комплект автоматики;
• Профлист специальной марки для заполнения секции;
• Сварочный набор;
• Составляющие для бетонного раствора;
• Дрель, болгарка, шуруповерт, ножницы по металлу;
• Болты, саморезы;
• Лопата, уровень, емкости для замеса раствора.

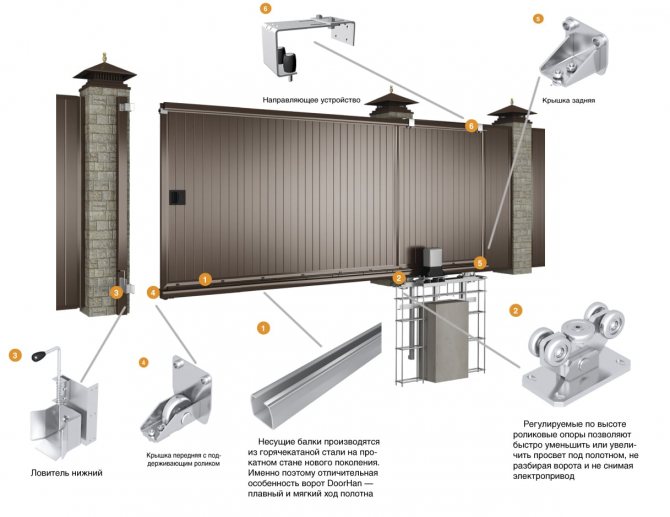

Чертеж ворот

На начальном этапе необходимо создать проект будущей конструкции. Надо измерить расстояние между столбами и составить подробный чертеж с отражением точных параметров. На ширину проема будут оказывать влияние следующие факторы:

• Назначение ворот;
• Ширина проезжей части рядом с домом;
• Тип въезжающего транспорта;
• Длина забора, наличие вдоль него свободного места.

Рекомендуемые размеры откатной конструкции 4х2 метра. Для удобства заезда автомобиля с узкой улицы ширину можно увеличить. Также этот параметр увеличивают, если в планах заход грузовой машины.

Заливка фундамента, установка закладных и опор

Металлическая конструкция откатных ворот имеет большой вес, поэтому для установки потребуется подготовить надежный фундамент. Хорошую устойчивость обеспечит ленточное армированное основание.

Вдоль забора вырывают траншею по направлению в сторону отката ворот. Ширина ямы – 0,5 м, длина – минимум 2 м, глубина – 0,5 м. Пробуривают два отверстия для установки опорных столбов. Трубы должны войти на треть своей длины. Диаметр лунки в 2,5 раза больше сечения трубы. На дне ям для столбов делают песчано-щебневую подушку высотой 100 мм, и заливают бетонный раствор. Дно траншеи между столбами также выстилают песком и щебнем, связывают и укладывают арматуру, бетонируют.

Сделать фундамент под откатную конструкцию можно с использованием швеллера, закладных опор. В этом случае в траншеи укладывается арматура, сваривается с балкой и бетонируется на одном уровне.

Изготовление створки

Делают каркас из металлических труб. С помощью болгарки отделяют отрезки необходимой длины в соответствии с чертежом. Теперь их надо очистить от пыли, обезжирить и покрасить грунтом. После высыхания из них сваривают раму, к нижней части каркаса крепят рельсу направления. Остывшие швы зачищают, обрабатывают антикоррозийным составом и красят всю конструкцию в нужный цвет.

Пробную сварку сначала надо произвести «тычками». Это делают для предварительной сверки параметров каркаса с чертежом. В случае несоответствия любую из частей будет легко демонтировать.

Выбор комплектующих и установка ворот

Для изготовления ворот из профнастила потребуется приобрести некоторые комплектующие. Направляющая балка должна иметь достаточную толщину, чтобы выдержать вес конструкции. Потребуются накатные ролики и каретки для обеспечения движения и поглощения шума. В верхней и нижней части ворот необходимо будет установить улавливатели. Чтобы стабилизировать ворота при открытии, нужна специальная плата.

На балку в нижней части конструкции устанавливают ролики, располагая их как можно дальше друг от друга. Крайняя деталь не должна касаться заглушки при закрытии. На движимые элементы устанавливают каркас ворот и выравнивают по уровню. Если положение устраивает, обваривают платформы тележек, концевик и уловители. Необходимо, чтобы все детали совпадали.

Обшивка профилированным листом

Важный и завершающий этап изготовления откатных ворот. Для крепления профлиста к раме используют саморезы или заклепки. Крепежи надо распределять равномерно, помещая только в углубления профиля. Их расположение следует определить на этапе проектирования. Средний расход – 6 саморезов на 1 м2.

Готовые ворота можно дополнить необходимой фурнитурой, красивыми коваными узорами. Можно врезать сбоку замок, установить нижний фиксатор, автоматику для отката, сигнализацию, осветительные приборы.

Выбор автоматики для откатных ворот

Устанавливать и подключать готовые к работе модели можно самостоятельно. Чтобы не ошибиться с выбором, перед покупкой необходимо учесть следующие требования к воротной автоматике:

• Запас мощности должен соответствовать нагрузке и габаритам откатной конструкции;
• Предпочтение лучше отдать моделям с полностью металлическими редукторами. Некачественные шестеренки будут регулярно выводить из строя весь механизм;
• Магнитные вставки на концевых выключателях обеспечат бесперебойную работу автоматики в зимний период;
• Пропускные характеристики устройства должны соответствовать назначению ворот;
• Для самостоятельного монтажа подойдет автоматика, уже готовая к работе. Ее достаточно установить и подключить к сети.

Определение размеров ворот

Принятая ширина распашных конструкций зависит от габаритных размеров автомобиля, который будет через них проезжать. К этому размеру необходимо прибавить 1200-1500 мм, чтобы упростить возможность въезда с поворотом со стороны улицы, или 800-900 мм, если перед воротами есть прямой подъездной участок дороги.

Кроме этого нужно учитывать ширину профилированного листа, что позволит сократить количество обрезков и металлических отходов при изготовлении ворот до минимума.

Габаритные размеры большинства моделей легковых автомобилей не превышают 2000 мм, в среднем это 1700-1900 мм. На основании этого можно сказать, что оптимальная ширина распашных ворот находится в пределах 4000-4500 мм с учетом габаритных размеров опорных столбов. Удобная для прохода людей ширина калитки обычно принимается равной 1200 мм.

Высота распашных ворот зависит от длины профилированного листа, которая в стандартном исполнении равна 2000 мм. При добавлении к этой величине зазора между створками и землей получаем высоту в пределах 2150-2250 мм. Приподнятое положение над поверхностью земли необходимо для возможности открытия при наличии наледи или снега зимой.

Чертеж ворот из профнастила.

Чем откатные ворота из профлиста лучше распашных

Если кратко, то откатные ворота:

• легче автоматизировать;
• надежнее фиксируются в открытом или закрытом положении;
• подходят для широких въездов;
• компактнее;
• сложнее заблокировать снежными заносами;
• прочее и надежнее;
• устойчивее ко взлому.

А теперь — отдельно о каждом преимуществе.

Раздвижные ворота из металлопрофиля открываются, сдвигаясь вбок по направляющей. Поэтому их автоматизация сводится к установке сравнительно простого и очень надежного механизма с зубчатой передачей. Для сравнения, автоматика для распашных ворот ставится на обе створки, и должна быть достаточно мощной, чтобы противостоять ветровой нагрузке. Кроме того, бюджетные модели не рассчитаны на установку на стандартные для нас широкие кирпичные столбы.

Теперь насчет фиксации. В закрытом состоянии на месте откатные ворота из профиля удерживают: две роликовые каретки и верхние ролики с одной стороны, нижний и верхний улавливатель с другой. Эти элементы делаются из толстой стали 3–4 мм и привариваются сплошным швом к опорным столбам и закладной в фундаменте. В открытом положении ворота просто полностью сдвигаются за стену. Поэтому они легко выдерживают штормовые ветра и никогда не закроются в самый неподходящий момент.

Двигающаяся по направляющей створка, удерживаемая в двух точках роликовыми каретками, может быть 4, 5, 6 и более метров

в ширину. А откатные ворота на рельсах способны и вовсе перекрыть проезды в несколько полос. Стандарт для распашных ворот — примерно
2 метра
створка и
4 метра
проезд. На укрепленные петли и усиленные опоры можно повесить створки
2,5 метра
, но не более.

Из-за все того же открытия вбок, сдвижные ворота из профнастила практически не занимают места. Для их работы нужна только узкая полоска вдоль забора, что не проблема даже в условиях плотной городской застройки и засаженного растениями палисадника.

По этой же причине открытие и закрытие таких ворот сложнее заблокировать зимой. Во-первых, в зависимости от направления ветра, участок под забором и вовсе может быть свободен от снега, даже если вокруг сугробы. Во-вторых, очистка полосы в 100 мм

для движения направляющей и всего проезда для открытия распашных ворот — это принципиально разная по затраченным усилиям работа.

Наконец, одно полотно на мощном каркасе выдерживает значительно большую нагрузку, чем соединенные замком и запорами отдельные створки. Откатные ворота с профлистом в принципе не могут «разболтаться» со временем, что часто случается с распашными при сильных ветрах.

Наконец, каким бы ни был запор на откатных воротах, он всегда на участке: либо створку удерживает двигатель автоматики, либо специальный замок с ригелем в форме крюка, который спрятан за опорным столбом. Конечно, любой замок можно взломать, но в случае с откатными воротами сделать это сложнее.

Из чего сделать ворота, калитку и столбы

Расчет необходимого количества материалов для ворот с калиткой из профнастила можно сделать только на основании чертежа ворот, на который нанесены следующие данные:

• ширина проема между опорными столбами;
• размеры распашных створок;
• конфигурация несущего каркаса створок с указанием материала и сечения его составных элементов;
• количество, расположение и габариты опорных столбов;
• место установки и размеры калитки;
• монтажные места приваренных петель;
• информация о замке и фиксаторах.

При необходимости, на чертеж следует нанести элементы усиления конструкции для повышения сопротивления ветровым нагрузкам. В состав комплекта материалов входит:

• профилированный лист для обшивки;
• стальные трубы 60х60 мм с толщиной стенки 2,5-3,0 мм для установки в качестве опорной стойки столбов;
• профильные трубы 40х40 мм или 60х20 мм для сборки несущего каркаса створок и калитки;
• саморезы с шестигранной головкой для закрепления профлиста;
• металлический лист или полоса для изготовления косынок и закладных;
• сварную сетку для армирования кирпичной кладки столбов;
• петли, замки защелки и нижние фиксаторы;
• грунтовку, краску, растворитель;
• сварочные электроды.

Усиление конструкции каркаса осуществляется при помощи профильной трубы 20х20 мм или равнополочного уголка такого же размера. Для дополнительного художественного оформления ворот можно приобрести кованые элементы декора, которые будут приварены по верхнему краю створок.

Характеристики профнастила для ворот и забора.

Особенности

Заборы из профнастила встречаются при ограждении как временных, так и постоянных конструкций. Используются они для частных домовладений, городских сооружений, административных зданий и строительных объектов. Популярность этого ограждения вполне объяснима.

Загородный вариант

Плюсы

Профнастил был создан для несколько других целей, но, как оказалось, для ограждений он подходит идеально. Рассмотрим основные его положительные качества и характеристики:

• легкий вес, позволяющий установку без дополнительного возведения несущей конструкции и беспрепятственное крепление к лагам;
• высокая прочность, достигающаяся за счет ребер жесткости, которые образуются в процессе профилирования;
• легкость монтажа;
• легкость в сгибе и резке материала, для которой потребуется только болгарка;
• долговечность благодаря многослойной (антикоррозионное, декоративное полимерное покрытие) защитной обработке;
• эстетичность внешнего вида благодаря неординарной форме листа и выбору цветовой палитры.

При необходимости можно заказать изготовление материала в любом цветовом исполнении.

Ограждение в деревне

Минусы

Несмотря на большое количество достоинств, у заборов из профнастила существуют и недостатки:

• недостаточный уровень защиты от несанкционированного проникновения из-за легкой возможности повреждения материала ножницами или ножом;
• самостоятельное откручивание саморезов, которое устраняется путем установки заклепок, но стоит отметить, что цена такой работы будет значительно выше;
• при недостаточном закреплении опорных столбов существует большая вероятность появления повреждения под напором сильных порывов ветра;
• подверженность коррозионному воздействию;
• сложности в процессе окрашивания, которые можно решить, применив малярный скотч.

Столбы для ограждения

Но не стоит пугаться столь внушительного перечня недостатков, поскольку любой материал также имеет свои отрицательные характеристики.

Разметка и земляные работы

Для того, чтобы произвести разметку размещения опорных столбов, необходимо определить месторасположение калитки. При ее отдельной установке столбов будет 3, а при встроенной в полотно створки достаточно 2-х опор.

Если забор вокруг территории участка уже установлен, натяните шнур между его крайними стойками. Положение нити обозначит линию положения забора из профнастила с воротами и калиткой, а так же позволит отметить места установки столбов в соответствии с подготовленным чертежом.

Несущей основой кирпичного столба является профильная труба 60х60 мм.

Для ее вертикальной установки и последующего бетонирования нужно пробурить в земле 2 или 3 отверстия. Диаметр бура 120-140 мм. Выкапывание ям лопатой приведет к увеличению их размера и излишнему расходу бетона. Глубина ямы должна быть не менее 1/3 от высоты устанавливаемой стойки.

Стоимость забора из профнастила с полимерным покрытием цветной С8, С20. Столбы 60х60 мм.

Название	Цена, толщина 0,4 мм	Цена, толщина 0,5 мм
Профлист (цветной) односторонний, высота 1,5 м. На 2-х лагах	от 1 550 руб	от 1 680 руб
Профлист (цветной) односторонний, высота 1,8 м. На 2-х лагах	от 1 700 руб	от 1 900 руб
Профлист (цветной) односторонний, высота 2 м. На 2-х лагах	от 1 800 руб	от 2 050 руб

Материалы для изготовления опорных столбов

После выполнения земляных работ можно приступать к установке столбов для навешивания створок ворот и калитки. Их можно изготовить из:

• стальных круглых или профильных труб сечением от 150 мм;
• асбестоцементных труб диаметром не менее 200 мм;
• готовых железобетонных изделий соответствующей формы;
• натурального камня;
• строительных блоков;
• красного глиняного или силикатного кирпича.

Самой надежной, красивой и доступной по стоимости конструкцией для ворот из профнастила своими руками считаются опоры из кирпича. Их кладка усиливается металлической стойкой в виде профильной трубы 60х60 мм и сварной арматурной сеткой.

Материалы

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20 °C, на это понадобится 5-6 дней, если холоднее — до двух недель. Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм. Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно.

Подготовленный металл

Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Порядок возведения столбов из кирпича

Профильную трубу необходимой длины очистите от следов ржавчины, если они есть, и покрасьте в два слоя. После этого:

1. насыпьте в яму слой щебня толщиной 100 мм и слой песка 50 мм, хорошо утрамбуйте насыпной материал;
2. приготовьте бетон из цемента, песка и щебня в соотношении компонентов 1:3:4(5);
3. соберите опалубку;
4. установите металлическую стойку вертикально и произведите ее бетонирование.

Фиксацию стойки строго вертикально можно обеспечить при помощи распорок их металлического прутка или арматуры.

Верхняя плоскость бетонной заливки должна быть выше уровня земли на 50-100 мм. Для этого устанавливается опалубка, края которой должны выходить за габариты будущего столба на 50-70 мм. После твердения бетона:

1. покройте поверхность гидроизоляционным материалом или битумной мастикой;
2. положите слой раствора и выполните кладку первого ряда из 4-х кирпичей;
3. через 4-5 рядов приварите к вертикальной металлической стойке металлический пруток с закладной пластиной для закрепления поворотных петель.

Кладка последующих рядов производится с обязательной перевязкой (перекрывания) нижних вертикальных швов. Через каждые 3-4 ряда кладите арматурную сетку, которую можно одеть через верх стальной вертикальной стойки. Толщина швов 8-10 мм.

Осуществляйте постоянный контроль вертикального расположения кладки при помощи строительного уровня или отвеса. На поверхности каждого столба со стороны створки должно быть установлено 2-3 закладные пластины. Их количество зависит от размеров и общего веса конструкции.

Сборка каркасов створок и калитки

На ровной поверхности нарисуйте или разметьте прямоугольник, соответствующий размеру створки ворот. Для проверки точности прямых углов измерьте обе диагонали прямоугольника. Они должны быть абсолютно одинаковыми. Сварите внешнюю раму из профильной трубы основного сечения, обрезанную под углом 45 градусов.

Усиление каркаса осуществляется путем установки поперечных и диагональных перемычек из профильной трубы меньшего сечения или уголка.

В том случае, если калитка для забора из профлиста будет расположена на плоскости створки, нужно вварить внутри рамы две вертикальные стойки из трубы основного сечения и одну горизонтальную на высоте соответствующей размерам входа. Вваренную стойку, на которой будут расположены петли для навешивания калитки, лучше сделать из двух вертикальных труб, сваренных вместе.

Зачистите все сварные швы до получения ровной поверхности с помощью болгарки. Удалите с поверхности металла ржавчину, если она есть, следы грязи, масла и покрасьте ее за 2 раза краской для наружных работ.

Закрепление петель

Установка створок ворот и калитки осуществляется на крупных гаражных петлях. Первоначально все петли привариваются с электросваркой к закладным пластинам на опорных столбах. Сварной шов выполняется по всей длине крепежного края.

При установке обратите внимание на то, чтобы центральная часть петли не попала в зазор между столбом и створкой. Перед навешиванием ворот на петли не забудь о достаточном количестве смазки, которая должна работать в широком диапазоне температур и не размываться водой.

Установка фурнитуры

В полный комплект фурнитуры распашных ворот могут входить такие устройства как:

• замки, с помощью которых можно надежно закрыть ворота и калитку с любой стороны;
• нижние фиксаторы, необходимые для удержания нижней части створок в неподвижном положении и частичного снятия нагрузок с замка;
• защелка или задвижка для запирания ворот изнутри;
• механический привод и автоматика дистанционного управления;
• осветительные приборы, сигнализация и камера наружного наблюдения.

Установленный замок может быть навесным, накладным или врезным. Врезные замки устанавливаются полностью или частично внутри профильной трубы, из которой сварен каркас створки. Иногда для такой установки используют накладные металлические коробки.

Нижние фиксаторы.

Дополнительные услуги

Название	Цена
Стяжка верхняя глухая на калитку	500 руб
Стяжка верхняя съемная на ворота	1 000 руб
Шпингалет на калитку	200 руб
Засов на ворота	500 руб
Антиветер (стопари) 2 шт.	500 руб
Декоративная планка PRINTECH	320 руб/1 п.м.
Декоративная планка цветная	120 руб/1 п.м.
Декоративная планка оцинковка	100 руб/1 п.м.
Врезной замок на калитку (3 комплекта ключей)	2 500 руб
Цветные саморезы	5 руб/1 шт
Генератор	1000 руб/1 день
Забутовка столбов (трамбовка щебнем)	200 руб/1 столб
Бетонирование	1 000 руб/1 столб
Демонтаж старых ограждений	От 100 руб 1м/п
Окрашивание столбов, ЛАГ (краска HAMMERITE) цвет на выбор	уточняйте у менеджеров
Петли под навесной замок, ручки	1 комплект / бесплатно дополнительно от 50 руб

*** При установке заборов мы используем качественный материал только от российских производителей, с большим сроком эксплуатации. Работаем с профлистом С8, С20 толщиной от 0,4 мм до 0, 5 мм.

Принимаем заказы на монолитно-ленточный фундамент и кирпичные столбы.

Крепление профилированного листа

В простых конструкциях профнастил монтируется с внешней стороны распашных ворот. Более сложный и тяжелый, но красивый и аккуратный вариант предусматривает обшивку с двух сторон. Накладка листов производится с обязательным перекрыванием соседних полотен на одну общую волну.

Закрепление осуществляется при помощи специальных кровельных саморезов под шестигранную биту с шайбой и резиновой прокладкой. При этом вкручивание крепежа производится не только в раму по периметру, но и во все горизонтальные и диагональные перемычки.

Крестообразные перемычки.

Рекомендуемый шаг между крепежными метизами — 80-100 мм. Вместо саморезов можно использовать заклепки с возможностью установки с одной стороны при помощи специального инструмента. Это обойдется дороже, но позволить избежать коррозии крепежа и возможного образования ржавых потеков со временем.

Преимущества и недостатки ворот из профнастила

Легкий профнастил не требует мощной опоры и с ним проще работать. Из него можно делать любые формы, очертания и конфигурации с помощью обычных ножниц по металлу. По цене такие ворота обойдутся дешевле большинства аналогов, но при этом они могут быть любых цветов и фактур.

Профнастил не нуждается в сложном уходе, регулярной обработке или окрашивании. Средний срок службы – около 25 лет, а поврежденный фрагмент легко заменить на новый. За счет разнообразия профнастил легко сочетается с другими строительными и отделочными материалами.

Но металл довольно тонкий, так что воротами нужно будет аккуратно пользоваться и избегать механических повреждений. Явно страдает шумопоглощение, особенно – в дождливые и ветренные дни. Резать профнастил нужно очень осторожно, чтобы не повредить защитный слой по срезу.

Нюансы устройства встроенных калиток

Калитка, расположенная на одной из створок ворот, менее удобна в повседневном пользовании, чем отдельно стоящая, но позволяет:

• сократить затраты на установку распашных ворот;
• уменьшить размер необходимого проема в ограждении;
• отказаться от установки третьего опорного столба.

Схема ворот с калиткой в одной из створок.
Проем для калитки может быть расположен с края возле опорного столба, в центре плоскости створки или ближе к середине ворот.

Возможен вариант изготовления створок ворот разного размера, когда меньшая из них будет использоваться в качестве калитки. По стоимости этот вариант является самым малобюджетным. Однако следует учесть увеличение весовой нагрузки на опорный столб, на котором будет закреплена створка большего размера.

При устройстве калитки на плоскости створки ворот наличие нижних фиксаторов в комплекте фурнитуры является обязательным.
