Изготовление дымника для дымоходной трубы своими руками

Дымник или флюгарка не дает птицам проникнуть в дымоход. Он оснащается специальной сеткой, пропускающей только мельчайшие частицы продуктов сгорания. Немаловажно и то, что благодаря дымарю верхняя часть трубы становится прочнее и устойчивей к внешним воздействиям. А для владельцев домов с деревянными стропильными системами важно то, что дымник на дымоход защищает всю конструкцию от искр, возгорания кровли и дома.

Зачем на трубу дымохода дымник устанавливать?

Многие ошибочно полагают, что дымнику отводится роль только украшения для печной или каминной трубы. Но это далеко не так. Если собственник дачи или коттеджа решит обойтись без флюгарки, его ждет множество не самых приятных «сюрпризов». Труба за пару лет просто разрушится под негативным воздействием ветра, снега, ливней.

Особенности флюгарки для печной трубы

При подборе флюгарки важно учитывать ее функционал, стилевое решение и дымохода, и сей кровли. И нельзя забывать о том, из чего же состоит система отопления дома.

В большинстве случае газовые дымоходы делаются круглой формы и изготавливаются из оцинкованной стали. Дополнением к такой трубе станет обычный гриб. Ему ее нужны излишества и декоративные элементы.

Горячие выхлопы от котла или печи разогревают трубу. Если при этом на нее дополнительно воздействует холодный воздух с улицы, на стенках образуются значительные объемы конденсата. Как только капли воды соприкасаются с несгоревшими частицами газа, они преобразуются в кислоту. И труба, и дымоход за два-три года приходят в негодность. Решить проблему можно, если значительное внимание уделить теплоизоляции труб. Чтобы дымник для печной трубы служил долго, для его изготовления используют нержавеющую сталь — самый долговечный материал для этих изделий.

Для печей и каминов, работающих на твердом топливе, дымоходы выкладывают из жаропрочного кирпича. Здесь не идет речь о коррозийных процессах. Но оборудование нуждается в защите от дождя, снега, листвы. Дымники для такой трубы изготавливается из нержавеющей стали или меди. Его не придется менять и через 50 лет.

Особого внимания заслуживают печи, в которых в качестве топлива используется торф или дрова. Если при этом стропильная система построена их дерева, в дымнике обязательно обустраивается искроуловитель. Он представляет собой сетку из нержавеющей проволоки с ячейками не более 6х6 мм. Ее при помощи металлической рамки крепят либо в трубе, либо непосредственно в изделии. Окрашенную сталь для таких сооружений лучше не применять. Очень быстро копоть скроет под собой любой цвет.

Основное назначение

У дымников существует масса других названий, например, колпак или флюгарка. Но независимо от этого принцип их работы и сферы применения остаются идентичными. Они выполнены в виде конструкции, которая фиксируется не только на дымоходах, но и на газоходных и вентиляционных трубах.

При обустройстве домашних печей или котлов отопления, важно уделять должное внимание защите конструкции от всевозможных атмосферных явлений, погибших птиц и любого другого мусора. Если в дымоходной трубе будет приостановлен свободный поток воздуха, это не только потушит огонь, но и станет огромной угрозой для безопасности жильцов и здания в целом.

Оказавшись в закрытом пространстве, дым и угарный газ начнут распространяться внутри комнаты. В лучшем случае это приведет к сильному отравлению, а в худшем — к фатальным последствиям. Изготовление дымника на трубу дымохода — хороший способ предотвратить такой ход событий, а также дополнительная защита конструкции от постепенной деформации.

В этом видео вы узнаете, как закрепить дымник:

Какой колпак выбрать?

Выбор конструкции колпака напрямую зависит от типа отопительного прибора — котел или печь, а также от материала, из которого изготовлен дымоход. Подходящий дымник для кирпичной печи и колпак для дымохода газового котла отличаются, это обусловлено различным КПД этих устройств и температурой дымовых газов.

Дефлектор для кирпичной печи

Конструкция дымохода в кирпичной печи может быть различной, но традиционно используется дымоход и труба из кирпича квадратного или прямоугольного сечения. С точки зрения аэродинамики такая конструкция трубы не очень хороша — в ней образуются завихрения, из-за которых ухудшается тяга. В ветреную погоду при низком атмосферном давлении тягу может вообще перевернуть, и весь дым пойдет в комнату.

Шероховатая поверхность кирпича создает прекрасные условия для осаждения копоти, сажи и пыли, кроме того, в летнее время в трубе могут скапливаться листья, мусор, птицы могут облюбовать их для устройства гнезда. Все это способствует быстрому зарастанию просвета трубы, ухудшению тяги вплоть до полного ее прекращения, при этом попытка растопить печь может привести к пожару.

Учитывая все названные причины, кирпичные трубы рекомендуется оборудовать колпаком, защищающим ее от попадания посторонних предметов и воды. Кроме того, особая конструкция колпака позволяет улучшить тягу и обеспечить ее устойчивость. Такие колпаки называют дефлекторами. Благодаря конструкции они создают разряжение в верхней части трубы и подсос воздуха из топочной камеры.

Видео: назначение дефлектора

Существует несколько проверенных временем и эксплуатацией модификаций дефлекторов, например, дефлектор ЦАГИ или Григоровича. Подробнее об их изготовлении своими руками сказано ниже.

Для твердотопливных котлов

Котлы на твердом топливе — угольные, дровяные и пеллетные, довольно часто используются для отопления домов. Дымоход твердотопливного котла обычно выполняют из нержавеющей двойной трубы типа «сэндвич» или из керамики. Их поверхность по сравнению с кирпичом более гладкая, тяга — устойчивая. Конденсат и осадки в правильно смонтированной в трубе стекают в конденсатосборник, не мешая дымовым газам проходить по дымоходу.

Наибольшее влияние на устойчивость и силу тяги в этом случае оказывает правильно выбранная высота трубы. Для угольных моделей котлов без принудительной тяги требуемая высота дымохода может достигать 8 метров, и монтаж такой трубы часто вызывает сложности.

Установка дефлектора позволяет снизить требуемую высоту на 15-25%, поэтому котлы, использующие антрацит или бурый уголь в качестве основного топлива, требуют установки на трубу колпака-дефлетора. Котлы на дровах и пеллетах работают аналогично угольным, на них также можно ставить колпак или дефлектор, закрытый сверху крышкой.

Исключение составляют пиролизные котлы с высоким КПД — до 92%. Благодаря почти полному сжиганию топлива и дожиганию горючих элементов дымовых газов температура дыма на выходе у них составляет 120-180 градусов, что может стать причиной появления большого количества конденсата. На нем быстро оседает сажа, а в морозы может появиться наледь. Из-за сужения просвета, часть дыма может попасть внутрь помещения, что вызовет отравление угарным газом.

По этой причине для твердотопливных котлов, использующих принцип пиролиза, рекомендуется ставить колпак с открытым соплом промышленного изготовления. Его конструкция защищает от попадания пыли и осадков, но не мешает выходу низкотемпературного дыма.

Колпаки для газовых и дизельных котлов

Аналогично пиролизным, газовые и дизельные котлы сжигают топливо почти полностью, в результате на выходе дым состоит из углекислого и угарного газа, соединений серы и паров воды. Температура дыма также невелика — 120-150 градусов. Конденсат, образующийся при эксплуатации газовых котлов, имеет кислую реакцию и весьма агрессивен. При длительной эксплуатации такой конденсат может вызвать быструю коррозию элементов котла и дымохода.

Учитывая эту особенность, для газовых и дизельных котлов также используют колпаки с открытым соплом. Использование дымников-дефлекторов в этом случае нецелесообразно, так как все газовое оборудование оснащено принудительной тягой, и искусственно созданное разрежение в трубе не нужно.

Делаем дымник на колпак. Вариант 2

Плюсы и минусы

Но при обустройстве дымников, многие хозяева сомневаются, нужен ли этот элемент или можно обойтись без него. Существует ряд аргументов, подтверждающих важность узла. К ним относятся следующие:

1. Снижение вероятности затухания огня из-за воздействия ветра.
2. Повышение защиты конструкции трубы от проникновения мусора, который приносится ветром.
3. Предотвращение попадания атмосферных осадков под дымник.
4. Создание препятствия для птичьих гнезд.
5. Заметное увеличение эксплуатационного срока.
6. Эстетическая привлекательность.

При этом опытные мастера утверждают, что заявления производителей о повышенной тяге и улучшенном КПД являются ничем иным, как обычным маркетинговым ходом. Что касается недостатков системы дымников, то они заключаются в следующем:

1. Конструкция колпака может препятствовать свободному ходу продуктов горения. В результате тяга не возрастает, а наоборот — заметно снижается.
2. Котлы с повышенной мощностью разогревают водяной пар до температуры 120 градусов. При соприкосновении с холодным металлом этот пар превращается в конденсат и оседает на дымнике, что по-особому опасно для холодного времени года, когда происходит образование замерзших сосулек.
3. При наличии дымника саму трубу нужно дополнять специальным сборником для конденсата.
4. Срок службы изделий из оцинкованной стали, которые предназначаются для твердотопливных котлов, не превышает 3-5 лет. Чтобы продлить его, придется приобрести недешевые конструкции.

Почему разрушаются дымоходы

В ходе эксплуатации даже без ошибок построенный дымоход подвергается интенсивным нагрузкам. Срок службы кирпичной трубы — 20-30 лет. Для стального дымоотвода гарантия на эксплуатацию меньше, и составляет 10-15 лет. Приведенные цифры приблизительно показывают сроки эксплуатации без капитального ремонта при соблюдении средней нагрузки.

В реальных условиях целостность дымоотводящего канала зависит от многих факторов, как естественных, так и созданных руками человека. Естественные причины разрушения труб – это старение, износ материала под действием внешних факторов. При соблюдении правил строительства дымоходов, естественные факторы действуют мягко и пролонгировано во времени. К быстрому разрушению дымохода приводят ошибки, небрежность или незнание.

Разрушению дымоходов способствуют следующие факторы:

• Ошибки на этапе проектирования, когда построенный дымоотводящий канал изначально работает с образованием большого количества конденсата и осадка золы на внутренней поверхности.
• Ошибки печника при кладке дымоотводящего канала или печи.
• Образование химически агрессивного конденсата на внутренней поверхности канала. Происходит при нарушении технологии строительства или при редком пользовании печью.
• Разрушение кирпичной кладки. Причиной является некачественный материал, замерзание конденсата в растворе трубы, частые перепады температуры при редком использовании печи.

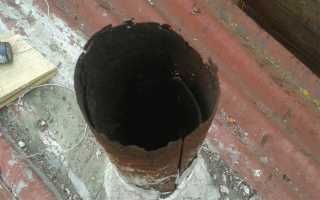

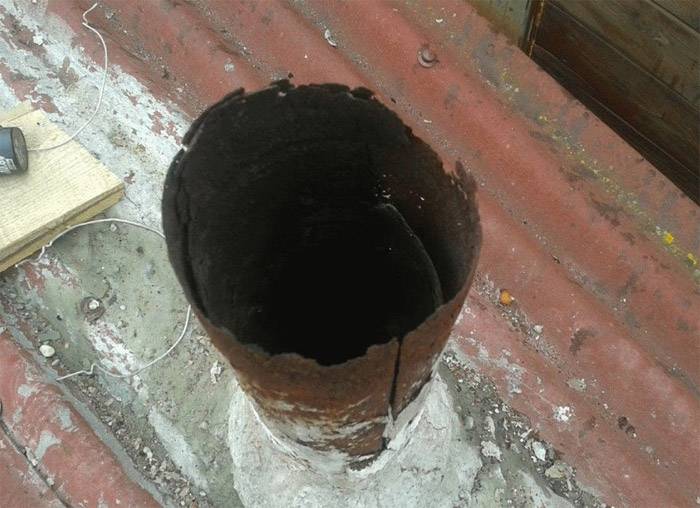

• Прогорание стальной внутренней трубы сэндвич-дымоотвода. Происходит при использовании некачественной стали при изготовлении трубы или при установке дымохода на котел, несоответствующий рекомендации производителя данной сэндвич-трубы.
• Нарушение герметичности дымохода на стыках (для стальной трубы). Подсос воздуха извне и прогорание кирпичной кладки или растрескивание кирпичей.

Материал изготовления

При выборе дымника для частного жилища, нужно учитывать параметры дымоходной трубы, а также желаемый набор функций. А также важно учитывать условия использования, ведь для каждой среды выбирается соответствующий материал изготовления изделия.

Наиболее популярными решениями являются медные дымники. Помимо большого срока службы, они выглядят весьма привлекательно, что делает их хорошим декоративным элементом. При этом, чтобы достичь максимальной функциональности, изделие из меди важно правильно установить, учитывая строгие правила и основные нюансы. Нельзя забывать о возможном вступлении меди в реакцию с другим металлом, что приводит к разрушительным последствиям.

По мнению специалистов, монтаж медных дымников лучше осуществлять с помощью медных крепежных элементов. В таком случае сроки использования могут превысить термин в 50 лет. При этом, чем качественнее будет выполнена работа, тем дольше будет использоваться приспособление без особого обслуживания. Следует отметить, что через определенный промежуток времени все медные конструкции покрываются патиной, что делает их похожими на оригинальный антиквариат.

Данный дымник должен прослужить долго

Не менее популярными вариантами дымников являются стальные модели. В плане долговечности они почти в 5 раз хуже предыдущего типа. Что касается изделий из оцинкованной стали, то срок их службы может превысить термин в 30 лет.

Конструкции из цинк-титана считаются современной передовой разработкой, которая может сравниться по характеристикам с медным дымником. Заявленный производителем срок службы достигает 50 лет.

Виды дымоходных труб из металла

Основными классифицирующими признаками металлических трубдля дымоходов являются материал изготовления и конструкция.

Материалом для дымоходов могут служить:

• черная стальоцинкованная стальнержавейка

По конструкции дымоходы из труб различаются на:

Основными тенденциями на рынке отопительных котлов, печей, каминов является повышение их КПД, уменьшение отхода тепла наружу через дымоход.К такому оборудованию относятся пиролизные котлы, буллерьяны. Температура отходящих газов у них ниже, чем в традиционных твердотопливных котлах, что ведет к повышенному конденсатообразованию.

Образующийся конденсат содержит серную кислоту и другие химически активные вещества, поэтому специалисты рекомендуют устанавливать на них трубы для дымохода из нержавеющей стали.Отзывы на металлические дымоходные трубы, полученные как от продавцов, так и от монтажников, информируют, что стальные и оцинкованные служат недолго.Учитывая, минимальную толщину стенки (около 0,40 мм), такие трубы уже через год-два могут выйти из строя. Для долгосрочной службы лучше купить трубы для дымохода из нержавейки. Их преимущества:устойчивость к высокой температуре, огнеустойчивость 100% (более 500 град.

С)исключительная коррозионная устойчивость к разрушению конденсатом из дымовых газовгладкая поверхность способствует большей дымовой тяге и меньшему осаждению сажибыстро прогреваютсяширокий выбор комплектующих позволяют быстро смонтировать дымоход нужного диаметра и конструкциилегко обслуживаютсясмотрятся более эстетично, чем стальныелегкиеДвухстенные дымоходы представляют собой трубу в трубе между которыми проложен слой базальтовой изоляции. Они намного удобнее в монтаже, надежнее в работе, долговечнее, но и цена их соответствующая. Дабы удешевить стоимость дымохода можно купить одностенную трубу и обмотать ее слоем базальтовой изоляции, затем теплоустойчивой фольгой или стекловолокном.Для устройства дымоходов применяются трубы из специальной, кислотоустойчивой нержавейки с повышенным содержанием молибдена (например, AISI310S, AISI321).

Существующие виды

Кроме материала изготовления, дымники могут обладать разной конструкцией. В большинстве случаев они представляют собой небольшую крышу, которая находится на четырех крепежных элементах и фиксируется непосредственно над дымоходной трубой. Некоторые современные модели выглядят очень привлекательно, что делает их неплохим украшением для дымохода. К тому же у них бывают существенные технологичные плюсы.

Если говорить о непривычных разновидностях флюгерков, то к ним следует отнести:

1. Многоскатные модели. Такие изделия способны накапливать снег зимой, сохраняя эффект проветривания.
2. С флюгером. Могут иметь самый различный внешний вид и идеально вписываться в общую концепцию стиля.
3. С установленным искроуловителем на трубе. Этот тип не характеризуется особой декоративностью, но может похвастаться удобством эксплуатации и простотой монтажа.

Дымник для колпака -своими руками

Опытные мастера советуют не устанавливать стальные дымники над твердотопливными печами. Дело в том, что продолжительное воздействие высоких температур может изменить их цвет и привести к осаждению копоти.

Отличия от флюгарки, зонта, оголовка и колпака

Функционально перечисленные элементы и дымник представляют собой абсолютно разные устройства. Их часто путают из-за похожего внешнего вида. Но в их функциях есть некоторые различия:

• Флюгарка. Представляет собой особую конструкцию, которая способна вращаться. За счет таких движений флюгарка разгоняет воздух около трубы, не давая попадать ему внутрь и усиливая вывод дыма из трубы.
• Зонт. Внешне представляет собой колпак конусообразной формы. Применяется только в целях защиты от дождя и снега, предназначен для квадратных и круглых труб.
• Оголовок. Так называют комплекс всех элементов, устанавливаемых сверху на трубу для ее защиты. Это могут быть и дымники, и колпаки, и обшивка.
• Колпак. На него крепятся кронштейны, к которым затем фиксируют защитные элементы. Колпак украшает и защищает саму горловину трубы.

Подготовка инструментов и материалов

Изготовить дымник своими руками относительно несложно. В настоящее время в интернете можно найти массу чертежей и схем, существенно упрощающих такую задачу. При выборе материала изготовления рекомендуется отдавать предпочтение листовым вариантам, включая кровельную сталь. Для успешного выполнения предстоящей задачи, используют такие материалы:

1. Молоток.
2. Ножницы по металлу.
3. Резиновый или деревянный молоток.
4. Металлические уголки.

Специалисты советуют изготовлять флюгарки в форме шатра или крыши. Перед тем как приступить к изготовлению дымника, нужно составить на бумаге эскиз, измерив диаметр трубы.

Не забываем про соответствующий инструмент при изготовлении дымника

Качественная конструкция должна полностью закрывать дымоходную трубу, при этом плотно прилегать к ней. Если используются слишком крупные изделия, то это ухудшит их функциональность. Зачастую мастера создают бумажные или картонные макеты, а затем подгоняют их по размерам к дымоходной трубе. Затем на основе этого макета вырезается металлическая деталь соответствующей формы.

Как своими руками установить дымник на кирпичную трубу

Во избежание попадания осадков в дымовую трубу, ее нужно защитить дымником. Последний можно сделать своими руками, но причудливые очертания под силу соорудить только истинным мастерам. Талантливое исполнение дымника на кирпичную трубу может стать настоящим украшением дымохода, идущего из камина или печи.
Что касается цен на дымники, в столице самое дешевое изделие из оцинковки величиной 40×40 дм стоит 990 рублей, из полиэстера – 1 100 рублей. В среднем можно обойтись тратами 2 800 — 3 000 рублей плюс стоимость сетки – 80 рублей за 1 м.

Разновидности дымников

Дымник можно сделать, используя разные материалы и конструктивные идеи. По форме кровли дымники бывают:

• в виде шатра;
• сводчатый;
• двускатный;
• вальмовый;
• плоский.

Что касается материалов, применяемых для изготовления своими руками, хорошо обустраивать дымник на трубу из оцинковки или нержавейки, меди, сделанной листом. Чтобы покрытие не разрушалось и долгое время оставалось в первозданном виде, необходимо дополнительно нанести на поверхность соответствующий состав от коррозии. Однако в магазинах стройматериалов качественный оцинкованный лист уже обработан соответствующим средством на заводе, поэтому применение такого изделия не доставит никаких хлопот.

Декоративная составляющая – это, конечно, хорошо, но, если печка или камин топится дровами, нет смысла окрашивать дымник, вскоре он потеряет эстетичную привлекательность и покроется сажей.

Особенности конструкции дымника

Для удобства использования и большей эффективности сегодня дымник изготавливают оснащенным дополнительными компонентами:

1. Флюгер – указывает направление ветра. Правильное соединение флюгера с заслонкой позволяет прикрыть трубу дымохода от ветра и обеспечить выход дыма изнутри с подветренного края. Соответственно, повышается тяга из печи, а значит, продукты горения выходят быстрее.
2. Сетка, служащая в качестве барьера, или решетчатое приспособление не позволит птицам обустроить в дымоходе гнездо, станет достойной завесой для мусора. Сетка фиксируется по всей площади агрегата на дымовую трубу.
3. Своими руками реально установить вставку, расположив ее под главной крышей изделия, вставка отлично защищает от дыма высокой температуры.
4. Дважды в год дымовую трубу обязательно нужно очищать от загрязнения и сажи, облегчит и упростит работу удобная крышка. По желанию владельца можно предусмотреть съемный агрегат.

Монтаж сводчатого дымника своими руками

Поэтапно процесс установки изделия на трубу выглядит следующим образом:

1. Возьмите лист металла и вырежьте из него прямоугольник, величина которого соответствует изогнутому виду для перекрытия углубления дымохода с дополнительным запасом.
2. Для украшения дымника вырежьте на 2 противолежащих сторонах прямоугольника надрезы одинакового размера, расстояние между надрезами тоже должно быть одинаковым. В идеале получатся трапециевидные компоненты, для этого ножницы удерживают слегка наискось.
3. Подготовьте стойки в количестве четырех, можно вырезать из уголка из стали или толстой стали, используемой для крыши. Прогните их таким образом, как обозначено на чертежах, а на концах с помощью дрели сделайте углубления.
4. Далее зафиксируйте стойки по краям прямоугольника из металла, предварительно вооружившись заклепками. Обратите внимание на расстояние между стойками, оно не может быть больше щели в трубе. По заверениям мастеров, халатность в отношении этого пункта обернется для собственника дымохода неправильной установкой дымника.
5. Теперь своими руками согните панель из металла в дугу, а затем определите дымник в углублении трубы дымохода. Края стоек с крепежами должны плотно состыковываться со стенками внутри.
6. Чтобы дымник лучше держался, его прибивают с применением длинных гвоздей и штырей.
7. Вооружившись плоскогубцами, отогните компоненты, придерживаясь прямого угла соединения с поверхностью кровли детали.

Как установить шатровый дымник

Визуально шатровое приспособление напоминает пирамиду из 3 треугольников равнобедренной формы. Насколько крутой или пологой получится кровля, зависит от величины основания треугольников – меньшие обеспечат крутой склон скатов.
В случае обустройства шатрового изделия своими руками, специалисты рекомендуют для начала сделать чертежи в развернутом виде в натуральной величине. Этот чертеж прикладывается к трубе, если он идеально «садится», можно приступать к устройству дымника из металла.

Последовательно произведите с листом металла следующие манипуляции:

1. Разложите бумажный макет на металлической панели, а края зафиксируйте кромками.
2. Теперь аккуратно вырежьте изделие нужной формы с применением ножниц по металлу.
3. Разложите развертку на верстаке и прокуйте внутренние ребра, соединяющие центр шатрового приспособления с внешними краями. Конструкция станет еще прочнее, если по кромкам распределить проволоку, делается это при помощи специального закатывающего инструмента.
4. Если есть фальц, отлично. Он позволит соединить стороны металла, для этого согните кромки, они должны располагаться по перпендикуляру относительно главной плоскости и по параллели друг к другу. После подогните более высокую кромку к укороченной. Прокуйте фальц, это поможет разместить его в плоскости вместе с гранью дымника.
5. Используя 4 металлические стойки, зафиксируйте каждую к скатам верхней составляющей приспособления.
6. Пройдитесь по дымнику штырями из металла.

И напоследок, посмотрите данный видеоролик, который сможет прояснить любые непонятные моменты:

Закрепить дымник на кирпичную трубу

Виды дымников в зависимости от формы

Во время выбора дымника можно найти самые разнообразные модели. Самыми популярными изделиями являются:

• флюгарки стандартной формы, которые представляют собой конструкцию с четырехскатным навесом;
• конструкции в стиле модерн, которые отличаются от классических только плоским навершием;
• колпаки с полукруглым навершием;
• модели с щипцовой крышей, имеющей четыре ската;
• флюгарки, которые имеют открывающуюся крышку.

Наиболее популярными являются флюгарки с флюгером. Внутри таких изделий располагается заслонка, которая позволяет продуктам горения даже в ветреную погоду свободно выходить из кирпичной трубы. При этом такие устройства легко очищаются от загрязнений, так как они имеют открывающуюся крышку.

В зависимости от формы описываемые конструкции разделяются на несколько видов:

• двускатные;
• шатровые;
• плоские;
• четырехскатные;
• шпилеобразные.

Но выбирая изделие, стоит учитывать, что форма в большинстве случаев никак не влияет на функции дымника.

Устройство примыкания кровли к трубе

Распространенной ошибкой при монтаже кровли, а значит и возможным источником протечки крыши, является устройство узла примыкания кровельного материала к дымовой кирпичной или вентиляционной трубе прямоугольного и круглого сечения. Правильный монтаж примыкания будет показан на примере металлочерепицы, но решение также подходит для любых профилированных материалов: профнастил, еврошифер (Ондулин), Керамопласт и т.д.

Такой способ устройства кровли в местах прямоугольного кирпичного дымохода является самым надежным из существующих.

Особенности устройства кровельного примыкания к трубам

Не важно, гибкая кровля или жесткая установлена на доме – неправильно выполненный обход трубы, чаще всего, приводит к пожару

Каждый мастер, занятый проектированием и строительством кровельных систем, знает, что один из наиболее сложных этапов — это устройство примыкания кровельного пирога к дымоходу. Эта задача усложняется двумя моментами:

• Наличие технологического зазора. При обустройстве примыкания по периметру дымовой трубы, так или иначе, остается технологический зазор. Для обеспечения требуемой герметичности, зазор нужно заполнить герметиком, который одновременно будет гидрофобным и долговечным;
• Высокая температура трубы. Сегодня эта проблема решается установкой коаксиального дымохода, но, так или иначе, материалы, из которых собран узел примыкания, должны быть термостойкими. Только в этом случае будет обеспечена пожарная безопасность и продолжительный ресурс всей конструкции.

Тем не менее, правильно выполненный обход дымохода будет герметичным, пожаробезопасным и долговечным. О том, как и с применением каких материалов это правильно сделать читайте дальше.

Не важно, гибкая кровля или жесткая установлена на доме – неправильно выполненный обход трубы, чаще всего, приводит к пожару

Примыкание кровли к трубе дымохода

Для оформления прохода сквозь кровлю трубы круглого сечения существуют специальные конструкции, обеспечивающие герметичность и надежность отсечки.

Установка таких устройств имеет специфические особенности, подробно изложена в паспортах, описывать ее не имеет смысла.

Рассмотрим примыкание кровли к прямоугольной кирпичной трубе. Оптимальным вариантом является «двойной фартук«.

Монтаж планок примыкания к кирпичной трубе делается таким образом:

• Перед настилом кровли на трубу крепится со штроблением нижний фартук. Делается обвязка по всем сторонам с применением боковых, верхних и нижних планок пристенного профиля. Обвязка тщательно обрабатывается герметиком. Саморезы располагаются не реже 30 см друг от друга.
• Укладывается галстук — плоские листы из металла, снабженные отбортовкой — загнутым краем, обеспечивающим отток воды по заданному направлению.
• Настилается кровля.
• Поверх готовой кровли делается еще один ряд обвязки для придания более эстетического внешнего вида, для обеспечения дополнительной защиты от воды, мусора и снега.

Описаны только операции с кровельными элементами, действия с элементами кровельного пирога и стропильной системы для краткости не рассматриваются.

Примыкание к кровле и к парапету

Кровельное примыкание к другим элементам сооружения

Если нужно герметизировать стыки кровельного покрытия с другими поверхностями всего сооружения, то технология должна быть несколько другой. Например, если кровля примыкает к парапету, то этот элемент должен быть утеплен.

Утепление стен при такой герметизации выполняется с помощью минеральной ваты. На том участке, где кровля соединяется с парапетом, следует наплавлять еще один слой.
