Устанавливаем карниз крыши своими руками за 3 этапа

Разновидности свесов

Свес крыши обеспечивает защиту стены от попадания талой воды, косого дождя, а также затеняется дом от жарких солнечных лучей.

В строительстве карнизный свес классифицируется по своим конструкционным разновидностям:

• Фронтальный. Данная конструкция служит для защиты наружных фасадов здания и, по сути, является продолжением крыши, выступающей за наружные границы скатных кровель. Длина фронтального карнизного свеса может быть от 400 до 1000 мм и зависит от места расположения карнизного выпуска. В отдельных случаях длина может быть увеличена, до необходимого размера. Фронтальный свес в отличие от бокового, почти всегда выполняют закрытого типа и подшивают различными материалами.
• Боковой. Обычно используется при двускатных кровлях и располагается по бокам кровли здания. Длина боковых свесов варьируется в пределах от 500 до 600 мм.

Свес кровли по нормам в обязательном порядке оборудуется ограждением и обеспечивает задержку снежного массива.

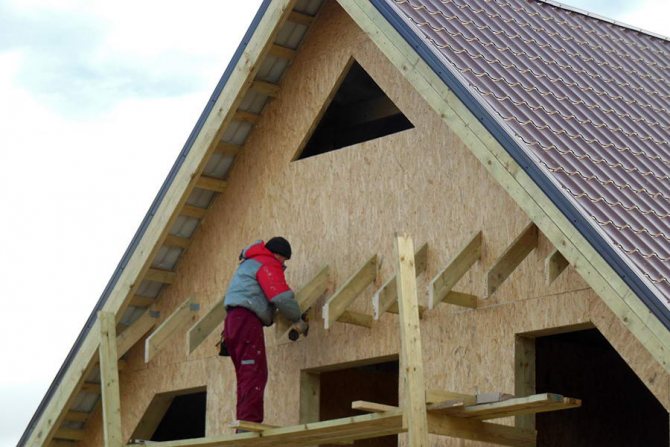

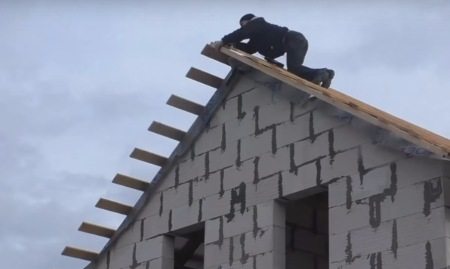

Монтаж бокового свеса крыши Источник ros-k7.ru

Обшивка свесов: материалы и монтаж

• Самый распространенный материал для обшивки свесов – доска. Предпочтение отдается хвойным породам дерева, например, ели, лиственнице или сосне.

Процесс крепления дощатой обшивки осуществляется с двух сторон. Исключение – доски, длиной более 6 метров. Здесь шаг крепления составляет 1 метр длины обшивочного материала. Перед установкой, обработайте каждую используемую доску водонепроницаемым раствором. Для этой цели рекомендуется использовать специальную краску или лак для дерева. Деревянную подшивку свесов кровли нужно обрабатывать как можно чаще – раз в несколько лет. Только тогда свес карниза кровли может прослужить на протяжении долгого периода времени.

Основные варианты устройства свесов

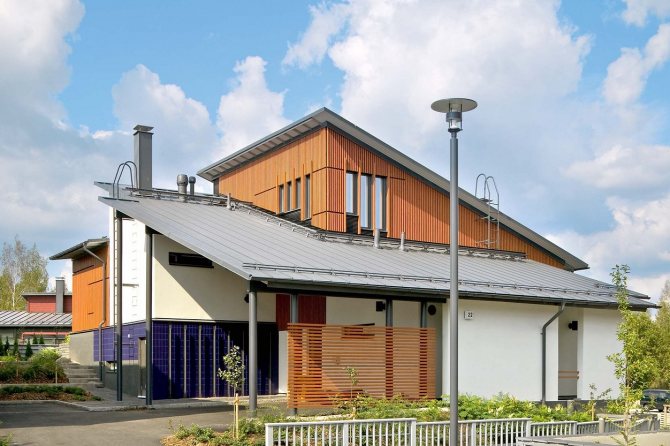

Визуально выступ крыши над стенами увеличивает площадь дома и зрительно уменьшает высоту здания или дома. Различают несколько основных вариантов устройства этого элемента кровли:

• Дома с мансардой. Конструкции крыши с мансардой предусматривает максимальную ширину карнизных свесов. Это связано не только для создания эстетических дизайнерских пропорций, но и для организации защиты вертикальных поверхностей фасадов под выступающими скатами мансарды.

• Дома, расположенные в спокойной климатической зоне. Если постройка находится в районах со слабой ветровой нагрузкой, то в таких случаях потоки дождя ветром не будут «задуваться» на наружные стены фасада. Поэтому нередко в таких местах встречаются здания без карнизных свесов. Примером может служить архитектурная классика – особняк в английском стиле с каменными стенами и оборудованный черепичной кровлей с крошечным узким карнизом. Такое минималистическое решение карниза вполне оправдано: каменные стены, и узкие оконные проемы не нуждаются в особой защите от непогодных условий.

Если дом находится в «тихой» зоне ему не нужны большие свесы Источник penoprofil.ru

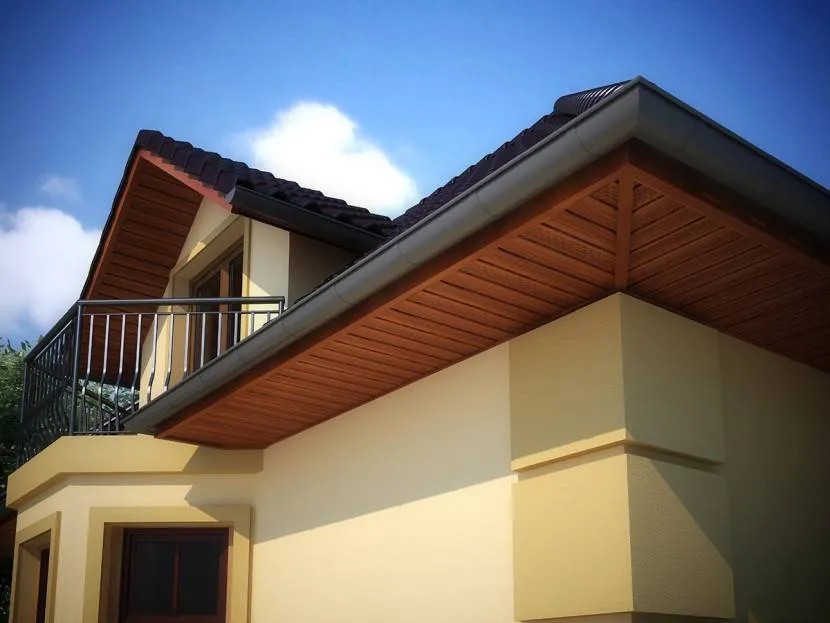

• Узкие свесы. Дом, оборудованный узкими свесами, визуально выглядит компактно за счет того, что узкий карнизный свес опирается на выступ стены. Получается, что свес расположен на карнизе здания, а сама конструкция карниза как бы «завернута» во фронтон здания. За счет этого внешний облик здания приобретает изящность и воздушность конструкционных линий и пропорций стремящихся вверх. Узкие свесы кровли отлично подходят для зданий, расположенных черте города с плотной застройкой, при наличии небольшого по площади приусадебного участка или при его отсутствии. В таких случаях дома с карнизами минимальных размеров за счет своей практичности идеально вписываются в окружающую застройку.

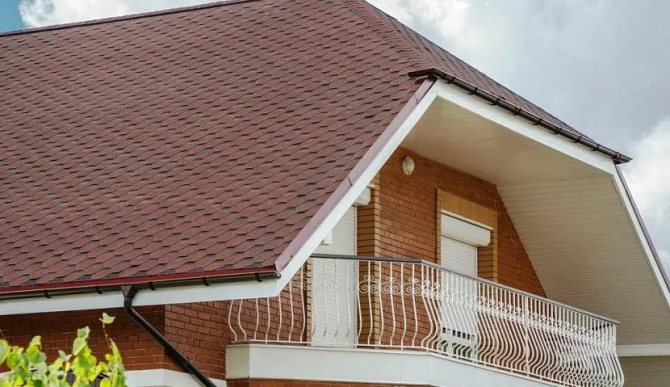

• Широкие карнизы. Свесы крыши большой ширины создают комфортное и защищенное пространства под ними. Под наружными стенами дома, оборудованного широкими карнизами, создается уютное место, в которых так и хочется поставить скамейки и кресло-качалку, украсить вазонами и подвесными кашпо с красивыми цветущими растениями. В загородном доме под широким навесом можно поместить садовый инвентарь, летнюю кладовую, место для складирования дров. Дом, оборудованный широкими карнизами, в окружении цветов, зеленых газонов, лужаек, привлекает к себе внимание неповторимым стилем и эстетичным дизайном.

Смотрите также: Каталог компаний, что специализируются на ремонте и проектировании кровли.

Выбор конструкции карнизного свеса влияет на энергоэффективность здания. Чтобы снизить перегрев дома и создать комфортные условия проживания в летнее жаркое время года в зданиях с южной и юго-восточной ориентации, окна на первом этаже часто оборудуются защитными маркизами или ставят рольставни с затеняющими козырьками. Таким образом, можно снизить затраты на охлаждение внутренних помещений, связанные с избыточным летним нагревом жаркого солнца

Козырек над окнами защитит от избытка солнца летом Источник makebestphoto.ru

Три варианта отделочных материалов

В действительности таких вариантов гораздо больше, мы взяли лишь самые ходовые, плюс даже в популярных направлениях есть свои различия по моделям и видам.

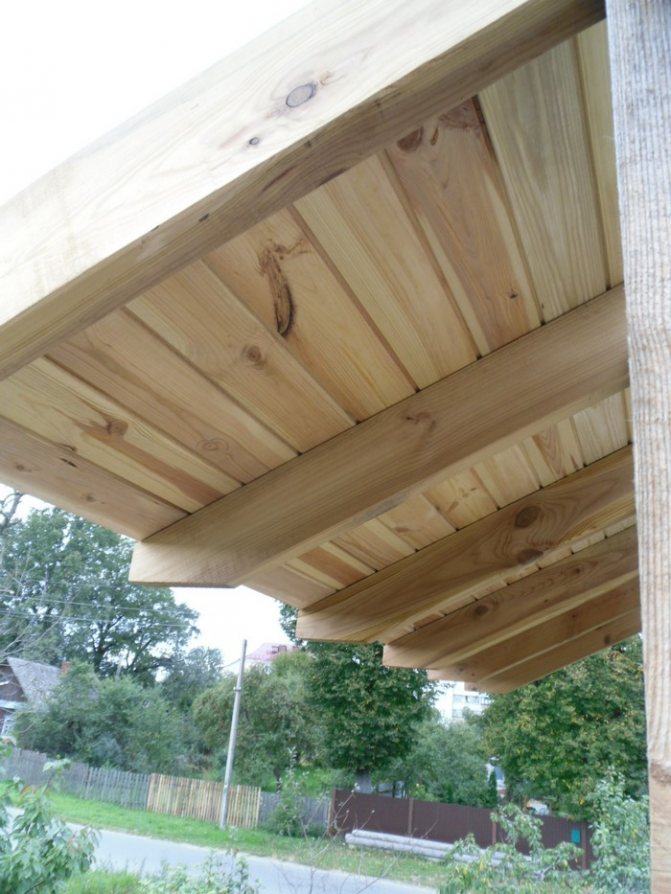

Вариант №1: деревянные свесы

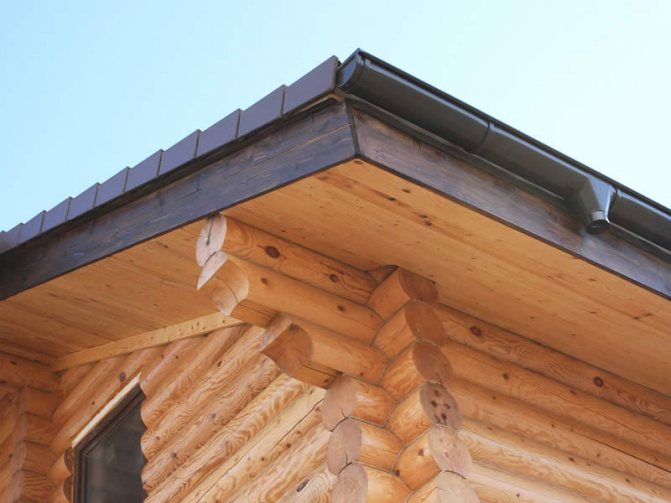

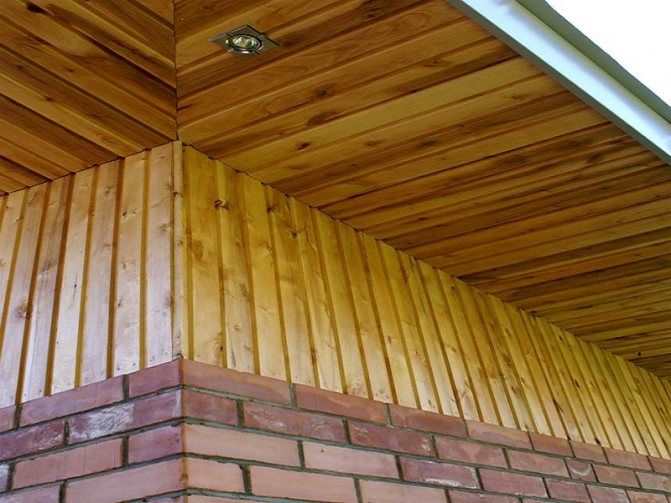

До недавнего времени древесина была самым распространенным материалом. Красота натурального дерева бесспорна и монтируется обшивка довольно легко. Единственным минусом можно считать необходимость хорошей пропитки древесины. В линейке представлены вагонка, а также подшивная и обрезная доска.

Красота натурального дерева вызывает восхищение.

Главным достоинством таких планок считается удобное соединение шип-паз. С одного торца здесь находится шип, а с другого паз. Таким образом, карниз, отделанный деревянной вагонкой, будет без щелей и зазоров.

Такая доска имеет своеобразную форму, торцы у нее скошены под углом, что позволяет обустраивать поверхность без видимых щелей.

В карнизных свесах подшивная доска хороша тем, что между планками можно оставлять небольшие вентиляционные зазоры которых не будет видно.

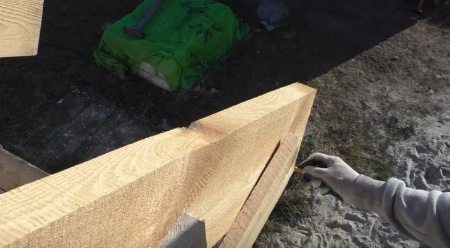

Это самый простой вариант. Обрезную доску можно набить плашмя с небольшими вентиляционными зазорами между планками, но это будет не очень красиво.

Или зашить карниз елочкой, как на фото слева, правда в этом варианте придется оставлять специальные щели для вентиляции.

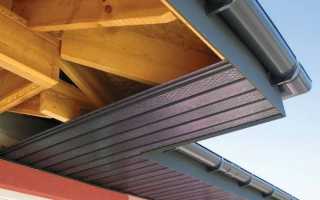

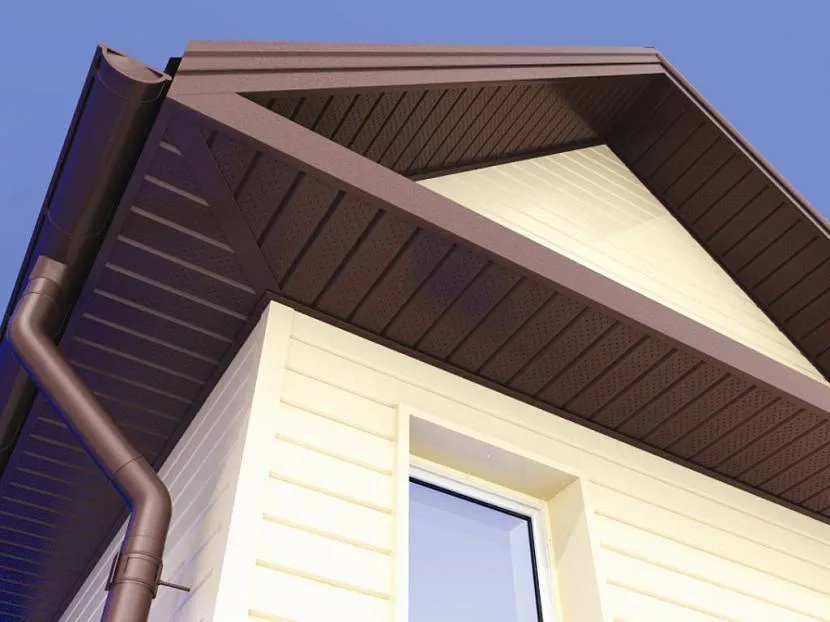

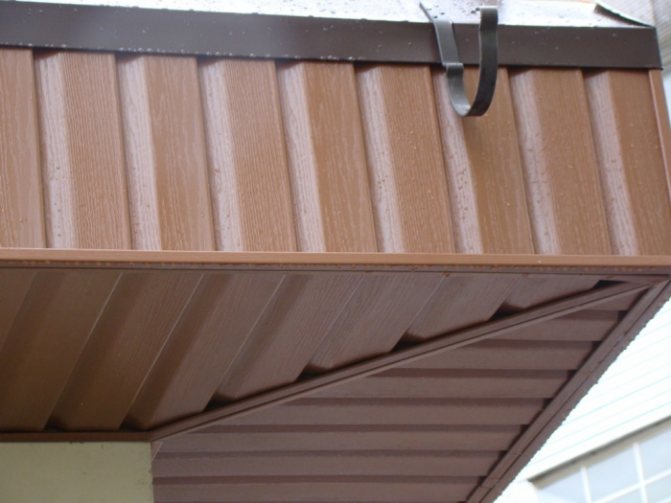

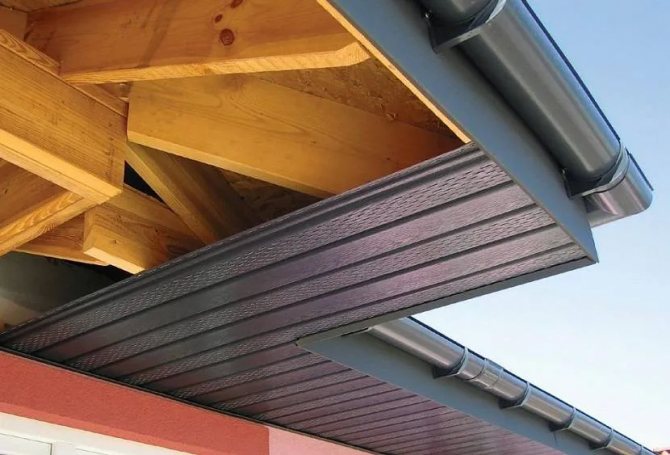

Вариант №2: софиты или сайдинг для карнизов

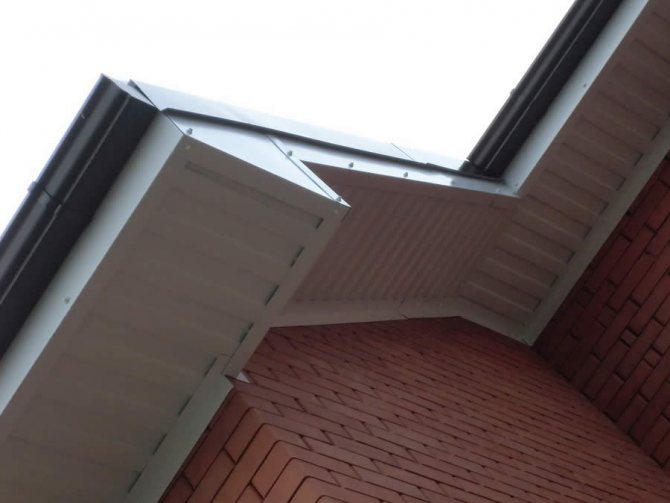

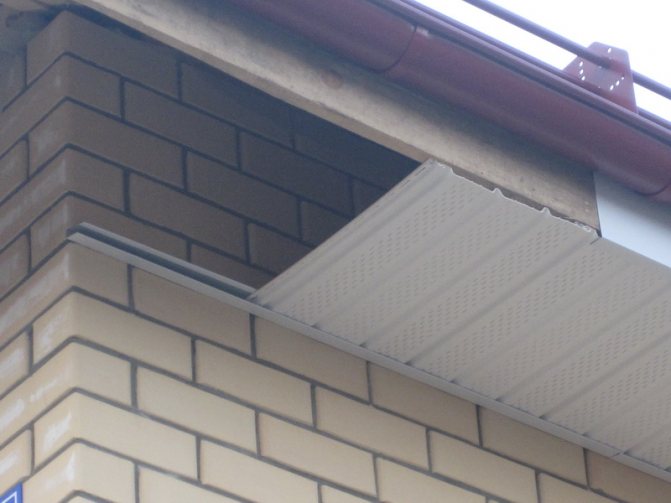

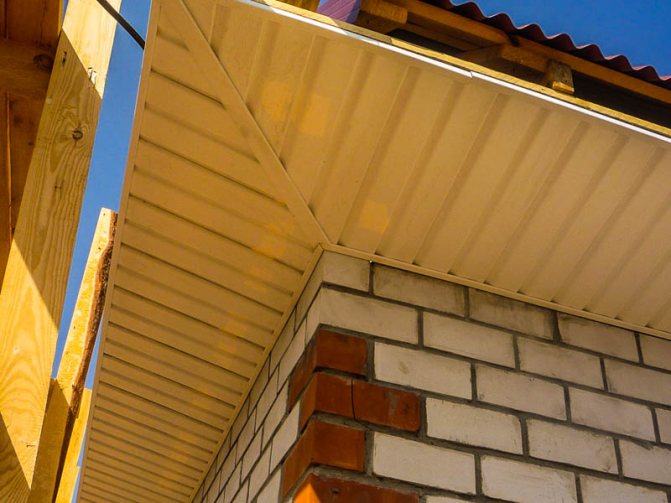

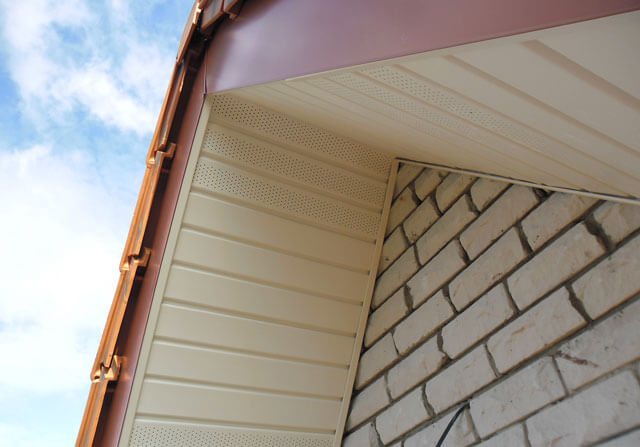

Облицовка карнизов сайдингом сейчас бьет все рекорды популярности. Если быть точным, то карнизный сайдинг принято именовать софитами. От обычного сайдинга такие планки отличаются наличием вентиляционных сеток или решеток. В остальном, как материал, так и монтаж софитов аналогичны обустройству сайдинга.

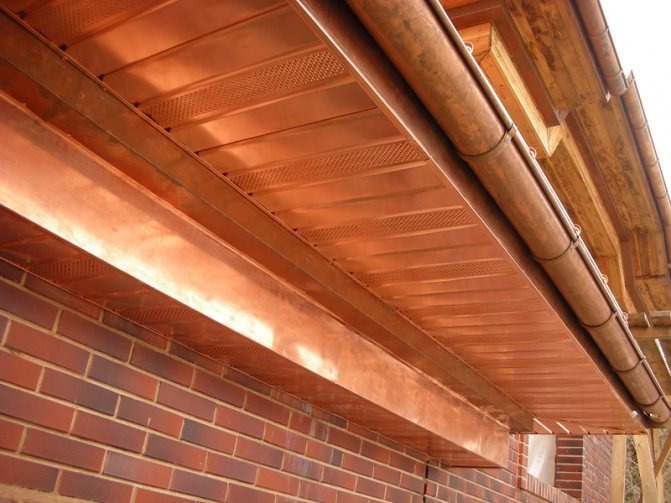

Медный софит при правильном монтаже простоит дольше, чем сама крыша. Медь не нужно ничем красить или пропитывать, она и так хороша. Проблема только в том, что медные софиты очень дорогие.

Алюминиевые софиты такие же долговечные, как и медные. Плюс эти планки окрашиваются порошковым способом, а значит, цвет можно подобрать под любой фасад. Правда, цена алюминиевых софитов не намного ниже, чем медных.

Цена здесь средняя, плюс оцинкованные софиты также окрашиваются и если их не царапать, то будут стоять долго.

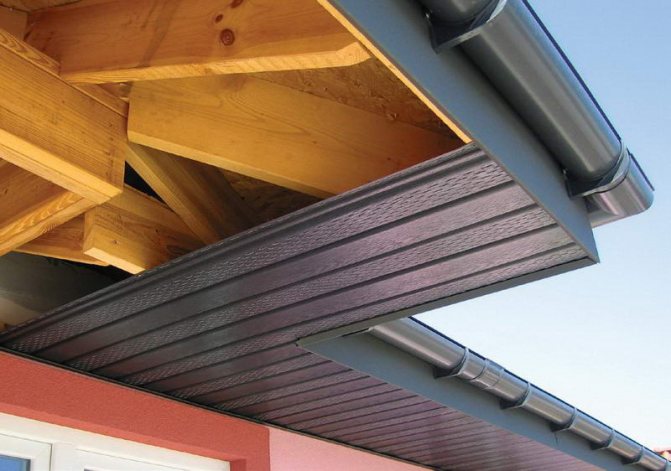

Виниловые софиты можно назвать оптимальным вариантом. Они легкие, не боятся влаги и самые доступные по стоимости. Главное, не брать дешевые модели, так как они со временем изменяют цвет.

Вариант №3: профлист

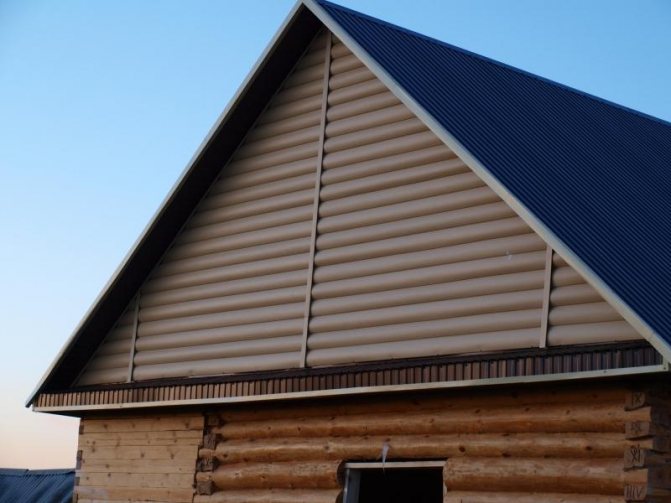

Отделка профлистом ненамного отличается от облицовки свесов софитами, они даже визуально похожи. Более того, профлист делается из того же оцинкованного и окрашенного металла, что и стальные софиты. Только габариты этих листов намного больше и на них нет вентиляционных сеточек. Их придется обустраивать отдельно.

Профлист довольно привлекателен, но на свесах придется отдельно монтировать вентиляционные окна.

Размеры свесов

Величина карнизных свесов могут варьироваться по ширине от 0,6 до 1,5 метра. Для того чтобы точно установить на какую длину следует выпускать свес крыши следует ознакомиться с техническими нормами СНиП II.II-26-76 с рекомендованными размерами карнизных свесов в зависимости от технических характеристик кровельной конструкции. Кроме того, строительными нормами регламентируется вид конструкции свеса в зависимости от их назначения и вида.

Размеры свесов подбираются в зависимости от формы крыши и погодной нагрузки Источник pinterest.com

Но если разобраться, строгого регламентирования проекции вылета кровельного свеса на горизонтальную поверхность строительные нормы не предусматривают. Есть общие рекомендации по устройству минимальных размеров свесов в зависимости от материала покрытия кровли:

1. Шифер (асбестоцементные волнистые листы) – минимальный размер вылета не меньше 50 мм.
2. Черепица из керамики – минимальный свес должен быть не меньше 70 мм.
3. Стальные кровли, профлист – не меньше 100 мм.

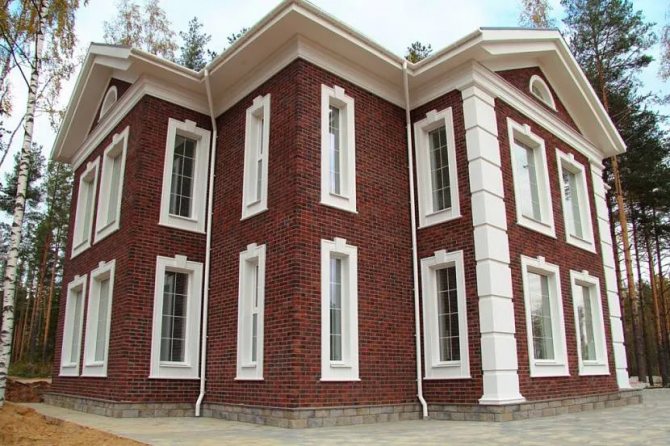

Для частных домов выбирается карниз, сочетающий архитектурную выразительность, эстетическую красоту и защитные функциональные особенности. Хотя и устройство такого карнизного свеса финансово затратное и технически более сложно, многие владельцы сознательно идут на это удорожание строительства, так как в процессе эксплуатации такой карнизный свес вполне оправдает себя.

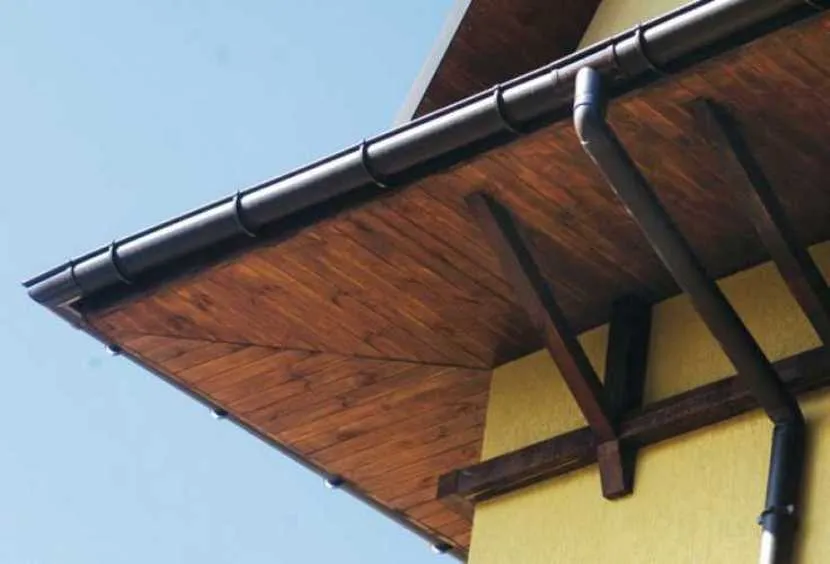

Чем отличается фронтонный свес от карнизного

Подобные конструкции разделяют на фронтонные и карнизные. Каждый из этих свесов выполняет свою функцию:

Все карнизные свесы ориентированы по линии горизонта.

• Карнизными называют горизонтальные свесы, которые берут свое начало от нижнего среза кровли. Их обустройство считается самым важным, так как именно сюда заходит воздух для обеспечения подкровельной вентиляции;

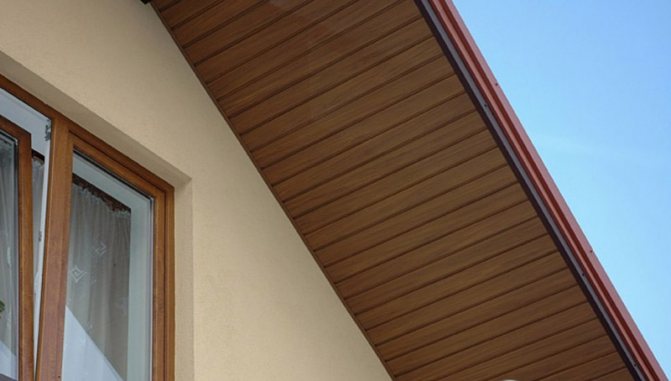

• Фронтонный свес — это нижний наклонный сектор кровельного пирога, граничащий с фронтоном дома. В вентиляции он не принимает участия и обшивка здесь нужна только для красоты и защиты утеплителя от живности.

Любой фронтонный свес монтируется под углом.

Фронтонные свесы могут быть только в тех кровельных конструкциях, где есть наклонный срез плоскости кровли, к примеру, двускатные крыши. Вальмовые, шатровые и прочие закрытые стропильные системы имеют только карнизные свесы.

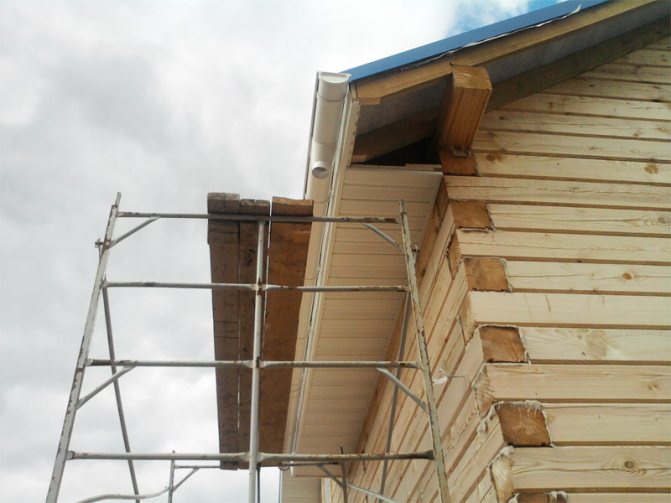

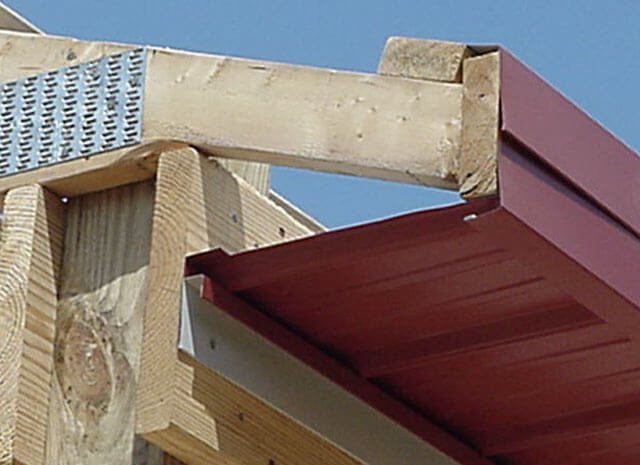

Конструкция карнизных свесов

В зависимости от конструктивных видов, свесы подразделяются на следующие виды:

• свесы, выполненные вровень со стенами наружного фасада;
• открытые конструкции свесов;
• карнизы закрытые;

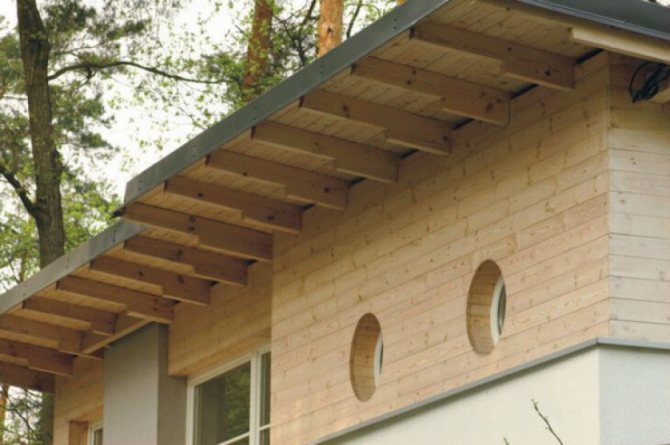

Открытые свесы являются продолжением стропильных ног, выходящих за вертикальную плоскость наружных стен. При таком расположении удобно монтировать водоотводящую подвесную систему, которую крепят на боковую часть стропильной системы или на верхнюю сторону стропил.

Система открытых свесов Источник stroyfora.ru

Чаще всего такая открытая система свесов применяется в индивидуальном строительстве.

Карнизные открытые свесы предоставляют широкие дизайнерские возможности для создания неповторимого архитектурного облика здания. Открытая нижняя часть кровли, подшитая сплошной доской и «торчащие» стропильные ноги широких свесов выглядят эффектно и броско.

Высотные и многоэтажные дома, как правило, открытыми карнизами не оборудуются.

В настоящее время в строительстве чаще всего применяют закрытые карнизные свесы, с помощью которых придается зданию аккуратный и эффектный современный вид. Для удобства эксплуатации закрытые свесы оборудуются софитами, которые создают дополнительное освещение в темное время суток. Для подшивки кровельных свесов чаще всего выбирается специальный сайдинг, имеющий перфорированную конструкции в виде крошечных дырочек, помогающих решить актуальный вопрос вентиляции подкровельных пространств.

При выборе конструкции карнизного свеса важно учесть возможные нагрузки от снега, ветра и собственного веса. Если этого не сделать, то может произойти перегрузка карнизного свеса, что может привести к необратимой деформации карнизных элементов.

При обустройстве карнизов нужно учесть максимальную нагрузку, которая может быть возложена на них зимой Источник red-price63.ru

Что такое карниз крыши

Необходимость в сооружении карнизов состоит в том, что этот элемент защищает верхнюю часть стен от разрушительного воздействия осадков и ветров. Длина карнизных свесов определяется исходя из климата региона. Чем длиннее свесы, тем больше вероятность обрушения конструкции кровли по причине скопления большого количества снега и льда при обильных осадках в зимнее время.

Карниз выполняет защитную функцию

При недостаточной длине свесы карнизов плохо защищают стены от ветра и от попадания на них дождя и снега, что приводит к их разрушению со временем. Это, в свою очередь, может привести к обрушению кровли, так как меняется геометрия верхней части стен. Правильно выполненный карниз не допустит разрушения стен и придаст всему дому завершённый облик.

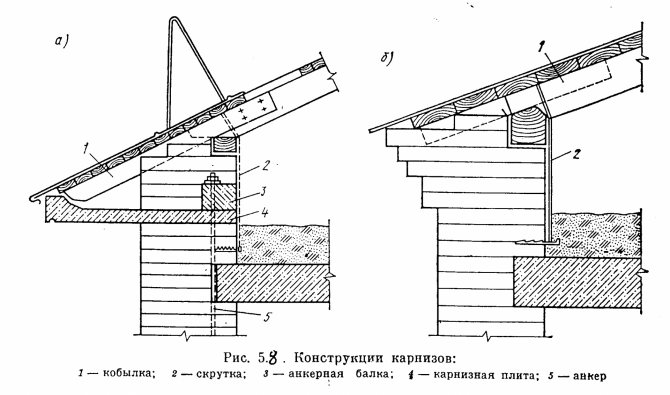

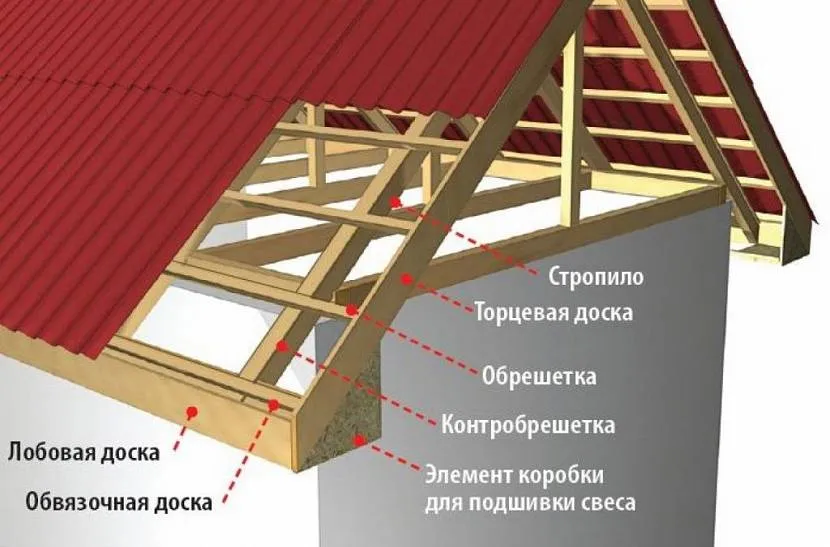

Карниз состоит из нескольких частей

Организация вентиляции

Если свес кровли полностью закрывается, важно продумать его вентиляцию. Если фронтонные карнизы не требуют устройства дополнительных отверстий для вентиляции и подшиваются «в сплошную», то карнизные подшитые свесы должны предусматривать естественную организацию вентиляции неэксплуатируемых чердачных и подкровельных пространств. Поступаемые воздушные потоки движутся снизу вверх, и чтобы теплый воздух выходил и не оседал в виде конденсата на конструкциях стропильной системы, в верней части крыши делаются специальные небольшие отверстия – продухи, а для притока в карнизных свесах выполняются приточные воздушные отверстия.

Вентиляция не последний элемент при организации кровли Источник penzatile.ru

Для расчета количества приточных вентиляционных отверстий руководствуются техническими рекомендациями: размер отверстий зависит от общей проекции площади крыши и принимается равным 1/500 всей площади. Размер приточных вентиляционных отверстий, естественно, должен быть равен количеству продухов в верхней части крыши. Чтобы под карниз крыши не залетали мелкие птицы и различные насекомые, вентиляционные отверстия закрываются защитными сетками.

Зачем подшивать карниз

Эстетическая составляющая облицовки, безусловно, важна, но кроме нее карнизные свесы выполняют и важную практическую функцию:

• В подавляющем большинстве кровлю сейчас принято утеплять, и если кровельный пирог по краю не прикрыть лобовой планкой, то он останется беззащитным перед капризами природы и начнет активно разрушаться, особенно это касается утеплителя;
• Лобовая доска, которая накрывает лобовую планку и также считается частью карнизной конструкции, является основой для системы отливов, в большинстве случаев отливы крепятся как раз на нее, так проще;

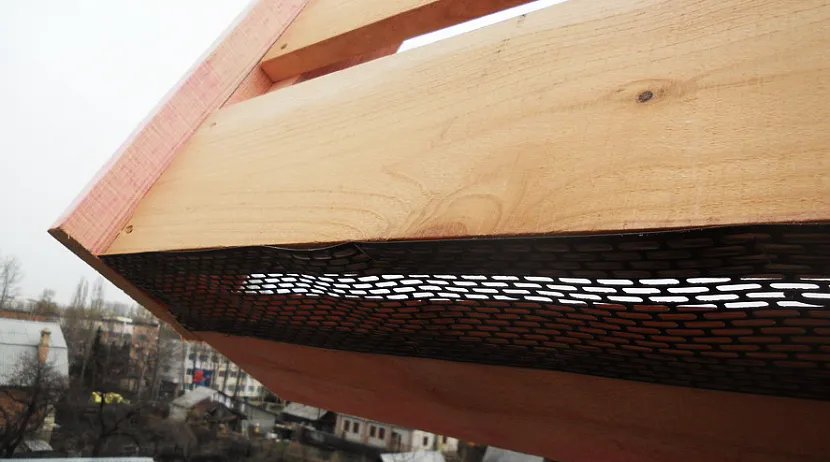

Обшивка карнизного свеса исполняет роль фильтра в системе вентиляции кровли.

• Вентиляция подкровельного пространства идет снизу вверх, соответственно в наклонных кровлях воздух заходит через карнизный свес, а выходит в районе конька. Грамотно устроенный карнизный свес исполняет роль своеобразного фильтра, не пуская под кровлю мусор и лишнюю влагу;
• И наконец, птицы, насекомые и прочая живность часто строят свои жилища именно под кровлей и, закрывая свесы, вы продляете жизнь своей крыше.

Выбор размера карниза дома

Чтобы карниз крыши из металла мог эффективно выполнять свои функции, необходимо правильно рассчитать его размер. Слишком узкий карниз обязательно станет причиной сокращения срока службы основного элемента здания – фундамента.

Подбирая длину карниза, нужно отталкиваться от следующего ряда факторов:

• Климатические условия. Количество осадков нужно учитывать в первую очередь. Зависимость размеров карниза от уровня осадков прямая – для более снежных регионов нужен свес большей длины. Минимальный вынос карниза за пределы скатов составляет около 50 см. Максимальная длина свеса не ограничивается, но делать ее больше 1 метра бессмысленно – таких размеров хватит для самых снежных регионов.
• Угол наклона скатов. Для крутых скатов требуются более широкие карнизы – вода и снег в таком случае падают на небольшом расстоянии от стен, поэтому их нужно защищать. Если же скаты расположены под небольшим углом, то карниз может быть и поменьше.
• Пропорции здания. Большая ширина карниза крыши дома в сочетании с пологой кровлей визуально делают дом более низким. Карнизы небольшой ширины, установленные на крутой кровле, дают обратный эффект – здание в итоге кажется более высоким.

Технология обшивки карниза

Этап 1. Подготовка каркаса

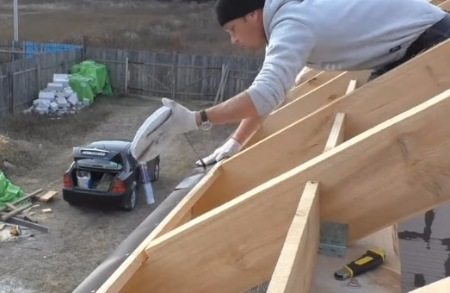

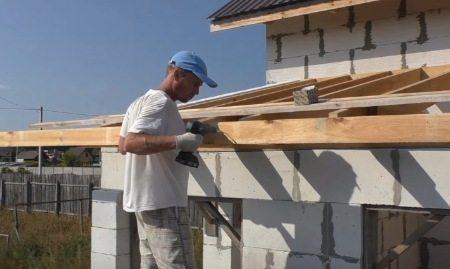

Теперь разберемся, как сделать карнизы под крышей. Начинать нужно с подготовки стропильной системы и установки опорных элементов:

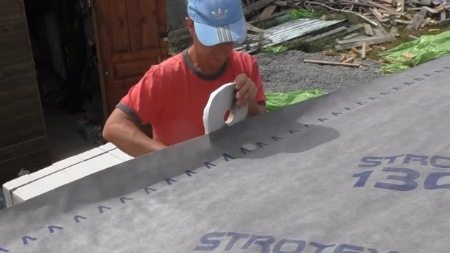

Этап 2. Гидроизоляция и вентиляция

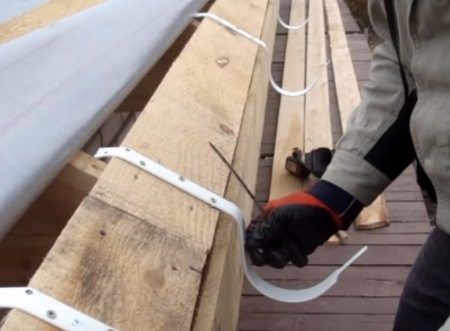

Далее инструкция предполагает установку элементов, которые обеспечат защиту от влаги:

Этап 3. Установка планок и подшивка

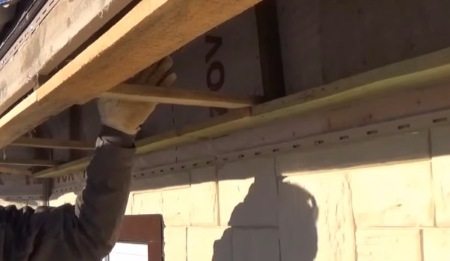

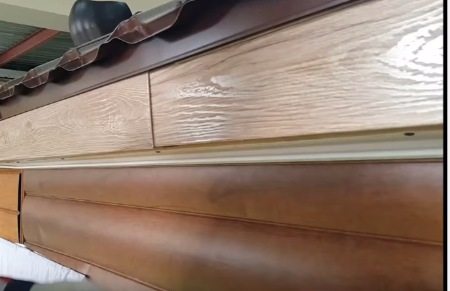

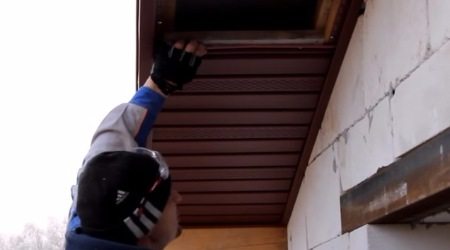

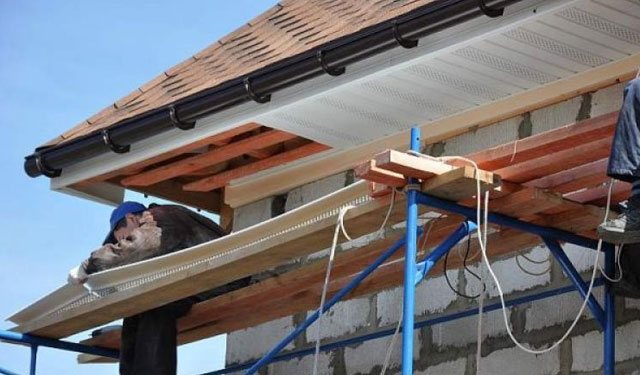

Теперь нам остается установить планки на края скатов и подшить свесы снизу. Работы эти обычно выполняются после монтажа кровельного материала:

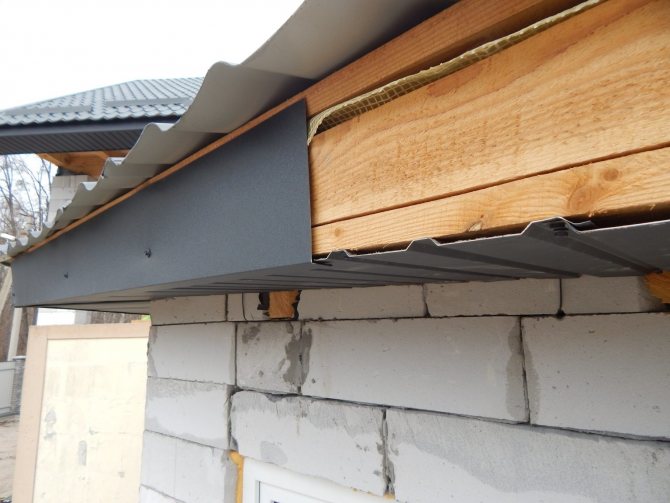

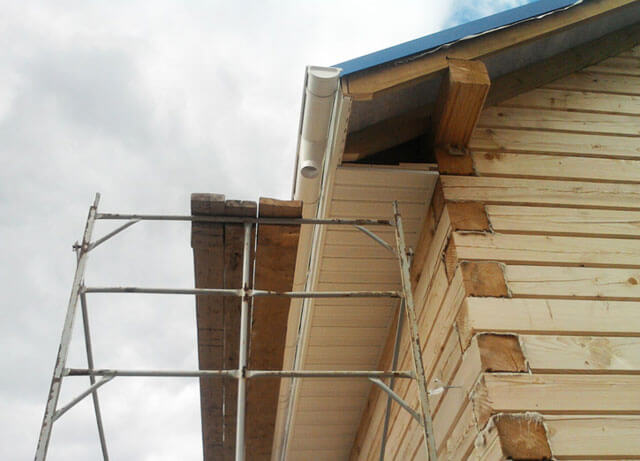

На этом фото хорошо видны результаты всех этапов работы!

Способы формирования карнизов — как можно сделать

Для обустройства карнизных свесов можно воспользоваться одним из следующих способов:

1. Удлинение стропил. Этот способ отличается предельной простотой. Карнизы в данном случае формируются за счет длинных стропильных ног, края которых выступают за пределы скатов. Чтобы увеличить длину свеса, достаточно подобрать для стропил брусы большей длины. Основная проблема такой конструкции заключается в увеличении веса стропильной системы, которая сильнее воздействует на фундамент.
2. Удлинение стропил кобылками. Такой способ формирования карнизных свесов несколько сложнее предыдущего, но тоже очень прост. В данном случае края стропил удлиняются при помощи кобылок – наращиваемых элементов, которые обычно делаются из более тонких досок. Использование кобылок позволяет уменьшить общий вес конструкции.

Выбор способа формирования карниза зависит от параметров кровельной конструкции и длины скатов. Если планируемая длина скатов составляет менее 6 м, то вполне можно использовать метод удлинения стропил – стандартных 6-метровых досок будет вполне достаточно, а их суммарный вес не перегрузит крышу. Во всех остальных случаях будут вполне целесообразными кобылки.

Устройство свеса кровли

Элементы, которые нужны:

Схема монтажа софита.

• материал для обшивки;
• металлопрофиль;
• крепежные элементы;
• средство для защиты древесины.

Карниз может быть сооружен в качестве стропильных ног, однако с фронтонной части постройки карнизы устраиваются другим методом. С фасадной части в некоторых случаях выпуск стропильных ног достигает 1 м, это касается регионов с постоянными ветрами. Размеры данных приспособлений в каждом случае нужно определять индивидуально, чаще всего данное значение находится в промежутке 50-60 см.

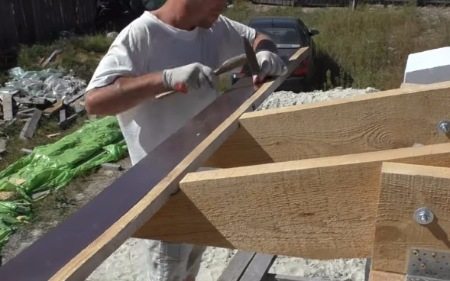

В соответствии с заданными размерами по крайней части ската кровли понадобится набить доски параллельно коньку.

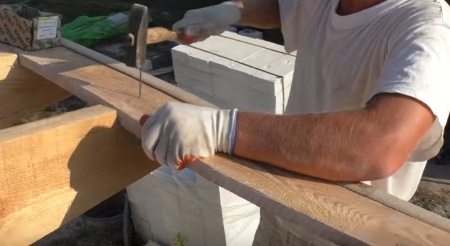

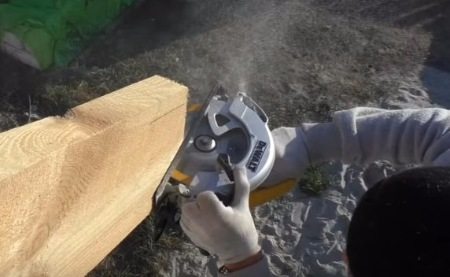

Перед сооружением карниза кровли выступающие части реек надо будет обрезать по натянутой веревке, которая фиксируется на коньке, и закрепленной нижней рейке. После этого следует пришить карнизную доску к торцевой части конькового бруска и поперечным рейкам, которые будут слегка выступать. Данная рейка имеет название ветровой. Материал для кровли нужно будет укладывать на необходимую длину свеса, одновременно выполняется укладка на саму кровлю. Подобные свесы можно не подшивать, однако внешний вид конструкции в таком случае будет менее эстетичным. Длину карниза нужно определять исходя из ширины отмостки и высоты конструкции. Таким же способом надо будет обрезать крайние части стропильных ног, которые выступают за плоскости стенок. Обрезать нужно параллельно стенке, для чего поможет намеченная ранее линия.

Виды виниловых софитов.

После этого выполняется установка карниза кровли. Выбор материала будет зависеть от того, чем в будущем будет подшиваться карниз. Сайдинг из металла или винила нужно будет подшивать на металлопрофили, деревянная вагонка подшивается на каркасную конструкцию из дерева.

В большинстве случаев используются такие методы устройства карниза крыши своими руками:

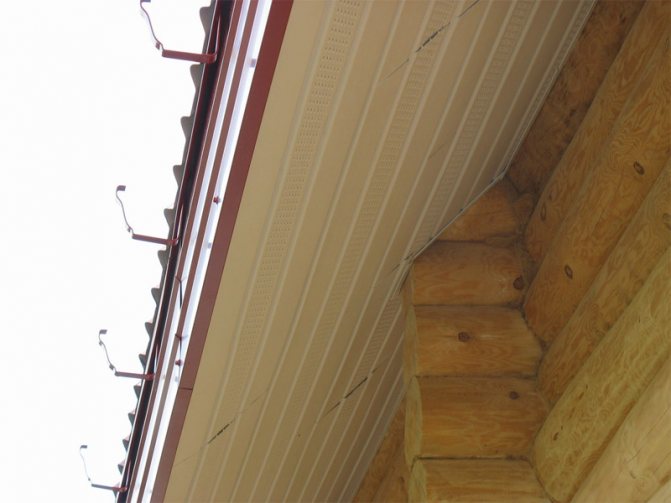

1. В первом методе подшивка производится по стропилам, которые выступают за вертикаль стенки. Данный способ можно применять исключительно тогда, когда имеется кровля с маленьким уклоном.
2. Во втором методе сооружения карнизных конструкций понадобится сделать короба, которые закрепляются одной крайней частью к доске, находящейся в месте выхода стропил и стенки дома, а другой крайней частью к нижней части стропильных ног.
3. Подшивку свесов нужно производить под углом 90° к стенке частного дома. Она может выполняться с использованием различных материалов.

Правильно установить карниз кровли можно только в случае, если есть хотя бы минимальные навыки строительства и все нужные для работы инструменты.

Подшивать свес надо под прямым углом к стенке частного дома.

Как обшить карниз своими руками

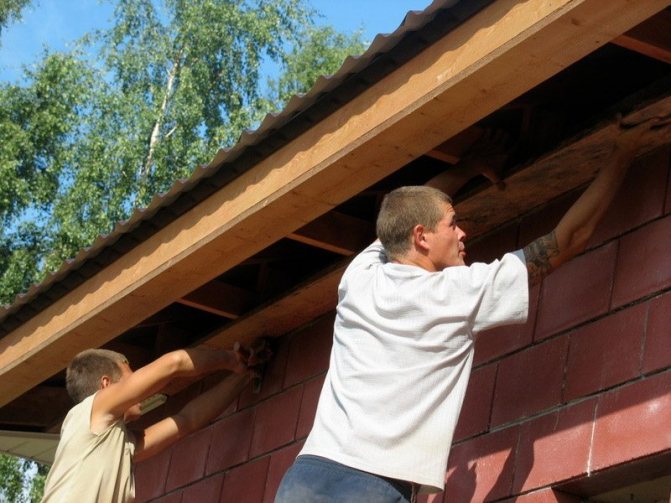

Готовые карнизные свесы необходимо подшить – это позволит всей конструкции полноценно выполнять свои функции и хорошо выглядеть. Перед тем, как обшить карниз крыши, нужно определиться с технологией этого процесса и выбрать подходящий материал.

Подшивка карниза крыши своими руками может выполняться по двум технологиям:

1. Прямая подшивка. Такой метод подшивки подразумевает создание короба, который расположен под прямым углом относительного стены здания. Именно к этому коробу и крепится материал обшивки. Данный способ довольно прост, но требует дополнительных затрат на стройматериалы.
2. Диагональная подшивка. Карнизы подшиваются так, чтобы материал обшивки располагался параллельно скатам крыши. Такой способ отлично подходит для подшивки крутых крыш с небольшой длиной ската. Усилий для диагонального метода требуется больше, чем для прямой подшивки, но в большинстве случаев они будут оправданы.

Основа для карнизных свесов закладывается в самом конце работ по монтажу стропильной системы. Когда обрешетка готова, стропила выравниваются по одному уровню, после чего к ним можно крепить ветровую доску.

Материалы для отделки

Наиболее распространенный вариант обшивки – доски из древесины хвойных пород. Материал должен быть сухим, так как влажная древесина со временем усохнет, деформируется, что ухудшит внешний вид кровли. Рекомендуемая толщина деревянной обшивки – 17-22 мм, длина и ширина подбираются исходя из существующих габаритов крыши. Доски, предназначенные для обшивки, обрабатываются антисептическим составом, лакируются или окрашиваются. Крепление элементов обшивки выполняется с шагом в 1 м. Доски длиной менее 6 м достаточно зафиксировать в двух местах – по краям. Такое оформление требует реставрации каждые несколько лет.

Листы оцинкованной стали также подойдут для обшивки свесов крыши. Толщина стали должна быть в пределах 0,6-0,8 мм. Монтаж стальных листов должен выполняться с использованием специального оборудования, вначале осуществляется разметка и нарезка материала. Все кромки обрабатываются краской для защиты от коррозии.

Алюминиевые листы, покрытые защитным слоем методом напыления, тоже подходят для отделки кровельных свесов. Толщину лучше выбирать 0,6 мм, а длину – не более 6 м. Алюминиевые пластины фиксируются с помощью специальных защелок, поэтому слишком длинные элементы обшивки будут провисать.
